Всем привет) Итак пришел ко мне ноут от моего знакомого, который работает в скупке. Аппарат давали какому то их местному "инженеру", а до этого он путешествовал судя по легенде ни по 1 сервису. Прошу любить и жаловать Asus n56vb.

Поступил он ко мне с диагнозом нет изо, хотя вроде как оно когда то там было, вообще у ноутбука действительно грустная судьба, прям как в стихотворении про зайку.. все ему оторвали и нагадили сверху... но обо всем по порядку)

Подключаем ноутбук к ЛБП и видим что при подаче напряжения на плату у нас нормальные 0.018 ампера, такое потребление может нам сказать что как минимум с входом у нас все в порядке и дежурка скорее всего присутствует.

После нажатия на кнопку ноутбук начинает разгонять кулер на максимум, доходит до 1.337 а и через непродолжительное время уходит на покой.

Давайте разденем нашего бедолагу...(

Раскрутив его я ахнул((( такое ощущение что это ноутбук плавал в каком то общественном туалете и вероятнее всего не на полу.. Вся плата перепаяна, кругом следы несмытого флюса, причем есть участки которые паялись спиртоканифолью, около хаба почему то термопаста, судя по всему это кпт-8 ( что меня всегда настораживает, есть конечно защитники этой термопасты, но к сожалению подделок на нее оочень много и по настоящему качественную найти трудно, поэтому во многих сервисах покупают именно ее из за цены)

Что мы имеем: Кнопка включения оторвана, вместо нее 2 проводка, хаб паян (причем на нем почему то 2 крестика нарисовано), паялись дросселя питания видеочипа ( о них будет далее), короче живого места на плате почти нет, вся плата липкая как старые порнографические журналы...

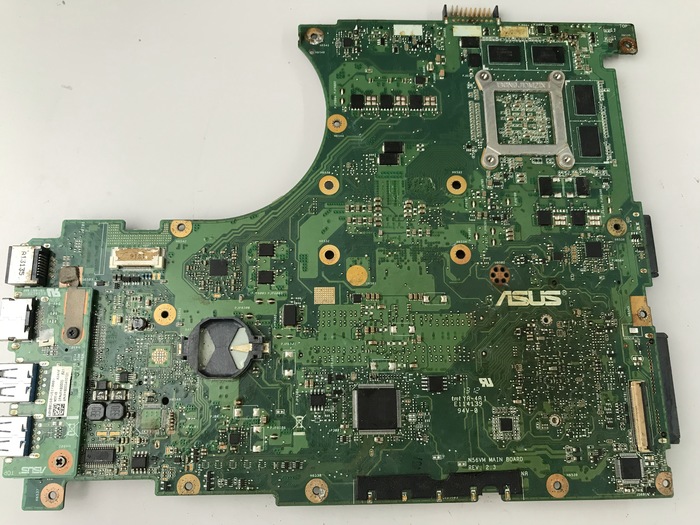

На обратной стороне тоже все не очень бодро... Снята микруха картридера судя по всему, мультиконтроллер паян, место под хабом аж покоричневело от температуры..

Я решил начать с того что нужно эту плату хоть чуть чуть постараться отмыть, для начала водные процедуры, берем фери и идем в ванную...

Кто то может сказать что так нельзя, но на самом деле можно, плата полностью обесточена, и кратковременные водные процедуры ей не повредят, намыливаем плату фери, берем мягкую щетку что бы не сколоть и не снести элементы и нежно  начинаем начищать нашу малышку.

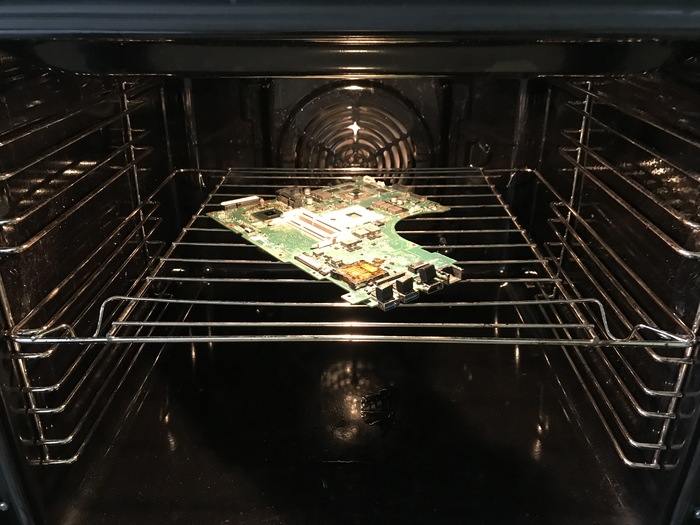

После всего несем ее в обычную духовку и закидываем внутрь, я ставлю 150 градусов и жду 10 минут, после чего открываю и жду пока остынет.

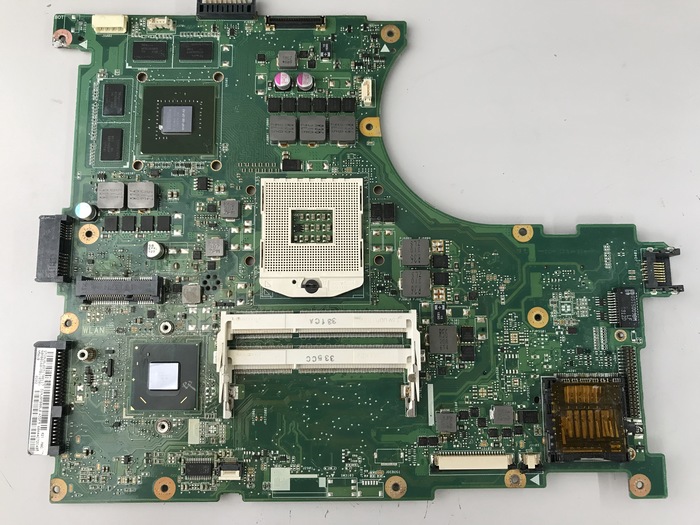

Далее беру спирт и fluxoff и начинаю оттирать самые въевшиеся места, после чего получаем уже приемлемый результат.

Так к слову приходится поступать когда плата была залита и требуется снять остатки - кофе, чая, молока, вина и тд.

Теперь внимательно рассматриваем плату, Детальный осмотр это 80% диагностики!

Находим следующее:

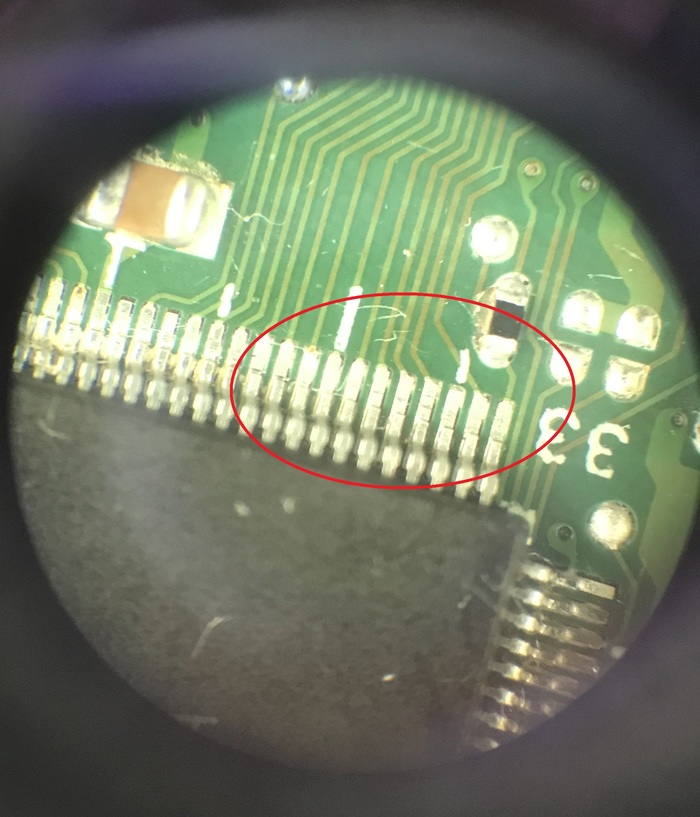

Группа ножек мультиконтроллера висит в воздухе, на фото плохо видно, но если аккуратно провести чем то тонким, например иголкой, то они начинают шататься.

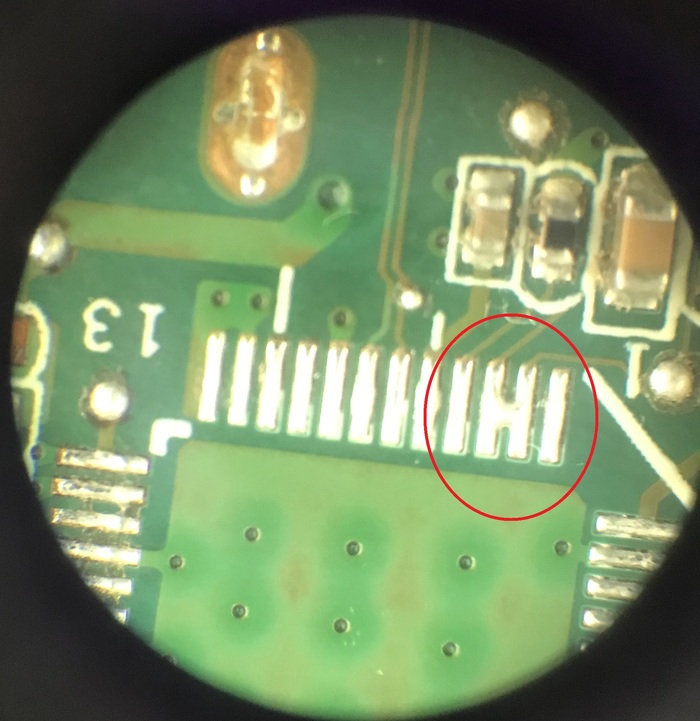

Когда снимали чип картридера, спаяли 2 ножки ( мб это и не повлияло бы никак, но как минимум это не хорошо, если это силовые контакты, то такой соплей можно замкнуть участок платы

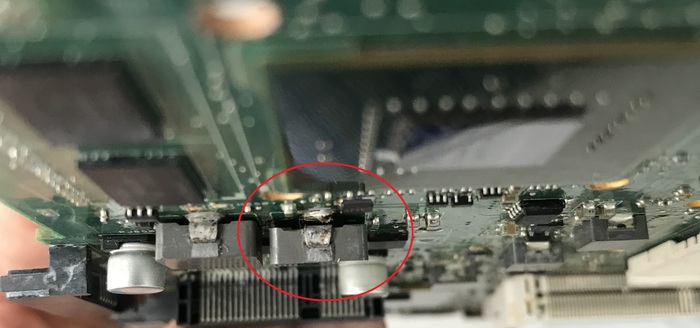

Один из 2 дросселей видеочипа можно сказать в воздухе.

Поправляем все недостатки, я решил снять и заменить мультиконтроллер на другой, мало ли, так же отреболил хаб меня беспокоило качество его установки, т.к сильно поджаренный текстолит не добавляет уверенности, да еще и море флюса....

Убираем все сопли, и на всякий случай перепрошиваем биос с чистым me регионом, все это делается сразу, что бы не терять время на подозрительные участки.

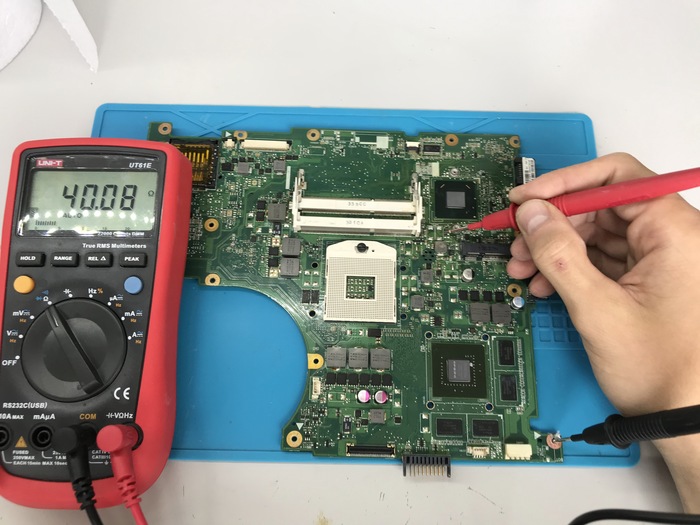

После реболла хаба (hm76) сопротивление почти не изменилось, оно составляет 40 ом что как по мне немного высоковато. Для хабов hm70-76-77 нормой является, обычно разброс от 16-35 ом.

После всех процедур подаем питание и пробуем стартануть, изменения только в потреблении, оно стало 1.662 ампера, но картинки все так же нет, но экран при включении как бы заливается черным цветом, что наводит на определенные мысли, вероятнее всего ноутбук уже начал стартовать  и у нас нет подсветки, осмотрим шлейф, отдираем защитный скотч и смотрим.

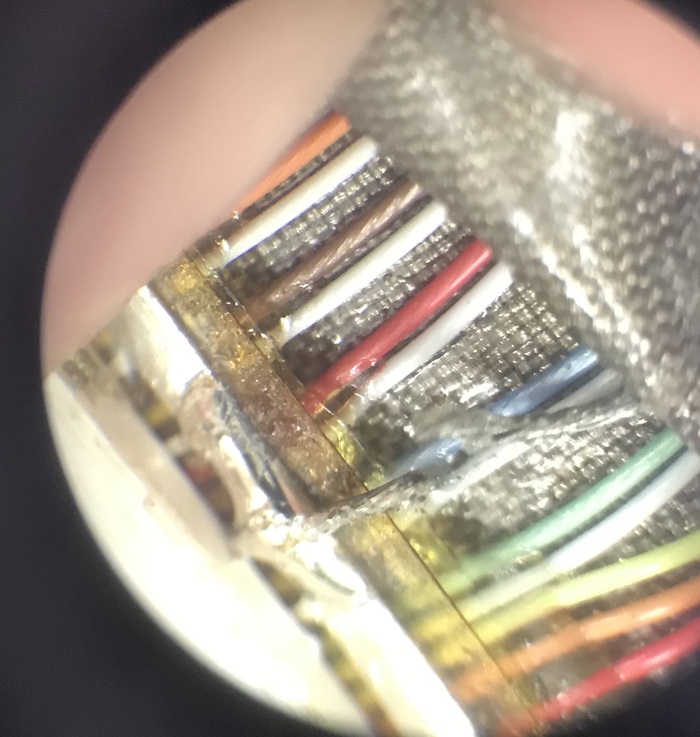

а у нас обрыв земляного вывода, причем ощущение что он отгорел, припаиваем обратно и включаем вновь.

И у нас появилась картинка) Что ж у пациента снова забилось сердце) ему предстоит долгое тестирование,ремонт кнопки включения, ремонт петель (а то там все на каком то клее и скотче?..)

Собираем и отдаем)

Собственно вот такой нелегкий путь прошел этот бедный ноутбук, давно я не видел плат в таком ужасном состоянии, пока я ее не помыл было ощущение что прикоснувшись можно что то подцепить. Все дело в том что мастера не особо любят тратиться на спирт или флюкс офф, паяют китайским дешевым флюсом или лти-120, и отсюда и вырастают проблемы.

Надеюсь Вам понравилось) Берегите свои ноутбуки и своевременно чистите!)

Связаться со мной можно через страницу https://vk.com/viknote

Или по телефону 8-929-968-35-39 Виктор (Москва, бутово)

На днях мне принесли кофемашину De'Longhi с диагнозом "Не включается". Периодически ремонтирую кофемашины, если проблема по части электроники. Первым делом убедился, что напряжение приходит на плату и совершил визуальный осмотр, в ходе которого выявил сгоревший резистор.

Дальнейший анализ я провел в поисках короткого замыкания, которое привело к взрыву резистора. Попутно выпаивая подозрительные элементы, я дошел до ШИМ - контроллера.

После выпаивания шимки короткое замыкание ушло. Саму же шимку я еще раз прозвонил отдельно от платы и сверившись с даташитом убедился, что её действительно нужно менять.

В магазине я нашел контроллер с такой же маркировкой только для монтажа в отверстия, но так как размеры у них совпадают, сформировать выводы самостоятельно проблем не составило.

Придав выводам нужную форму, я установил шим на место.

Резистор пришлось подбирать наугад, так как маркировку на нем не видно. Выпаял с какого-то блока питания резистор на 10 ом и установил его в плату.

Проверяем на коленке - машина работает. Просит вставить контейнер, но так как она приехала ко мне в полуразобранном виде, контейнера у меня нет.
