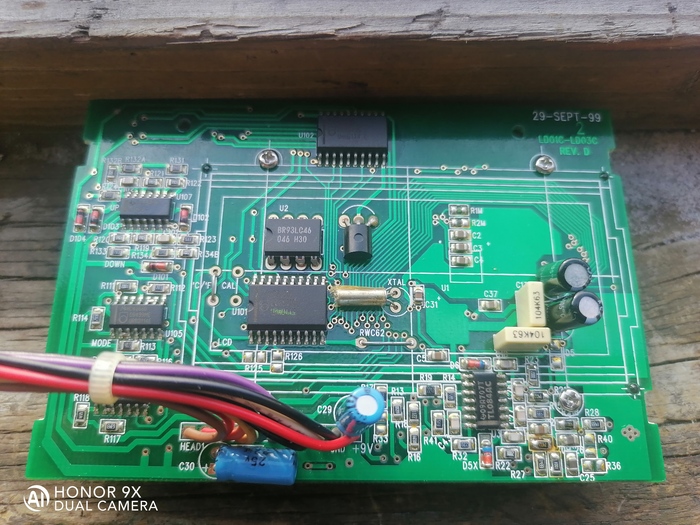

Можно ли данный дисплей прикрутить к ардуино? Это от температурного контроллера климатом Siemens rwc32, 82

Доброго времени суток! Сегодня расскажу об интересном ремонте для подписчика из далекого Нижневартовска)

Итак, на ремонт пришли две идентичные видеокарты MSI Р104-100

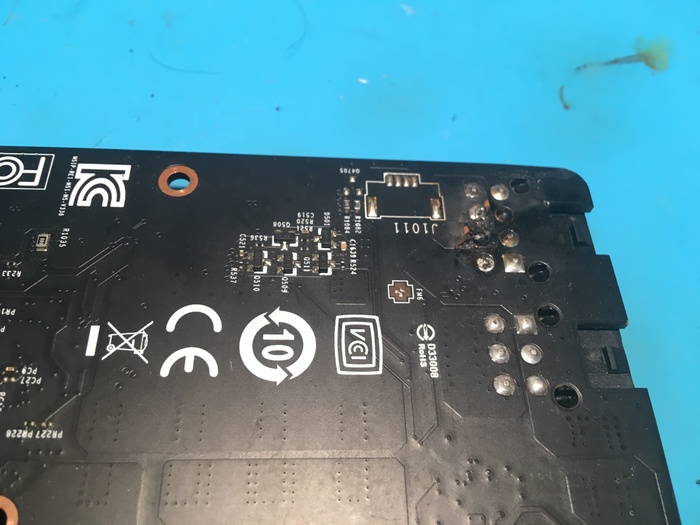

На одной, со слов владельца, должен быть мертвый ГПУ, на второй прогар в районе разъема доппитания

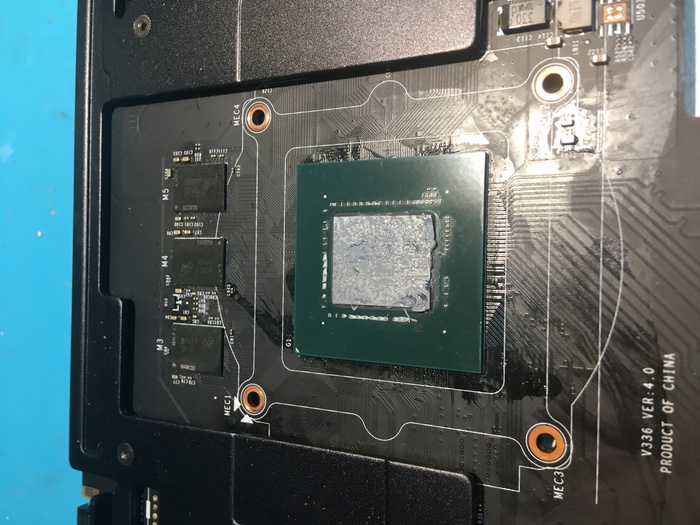

Предполагалось ремонт закончить перепайкой ГПУ с одной видеокарты на другую, тем более следы флюса в районе ГПУ на плате с целым текстолитом открытым текстом сообщали, что кто-то тут уже ковырялся))

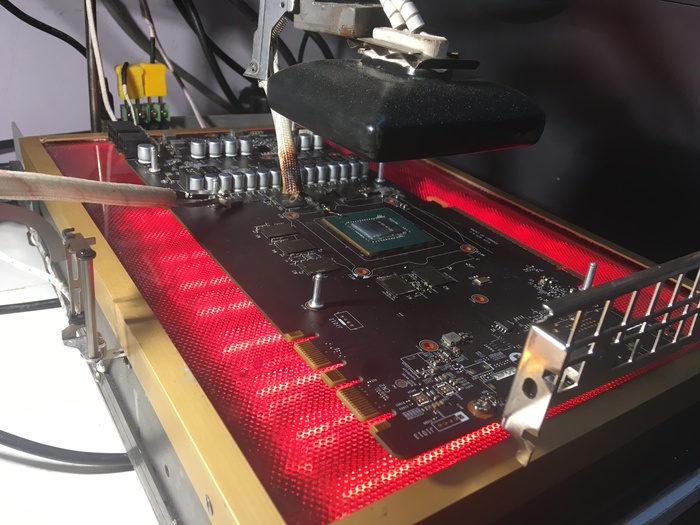

Дело нетрудное, паяльную станцию в боевую готовности и в путь)

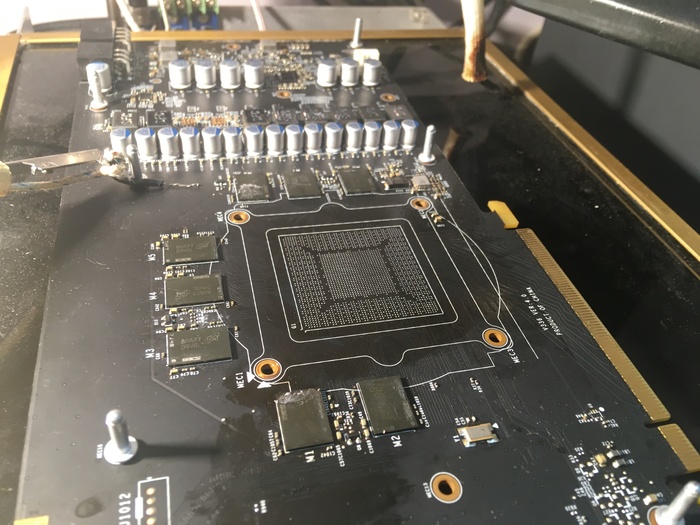

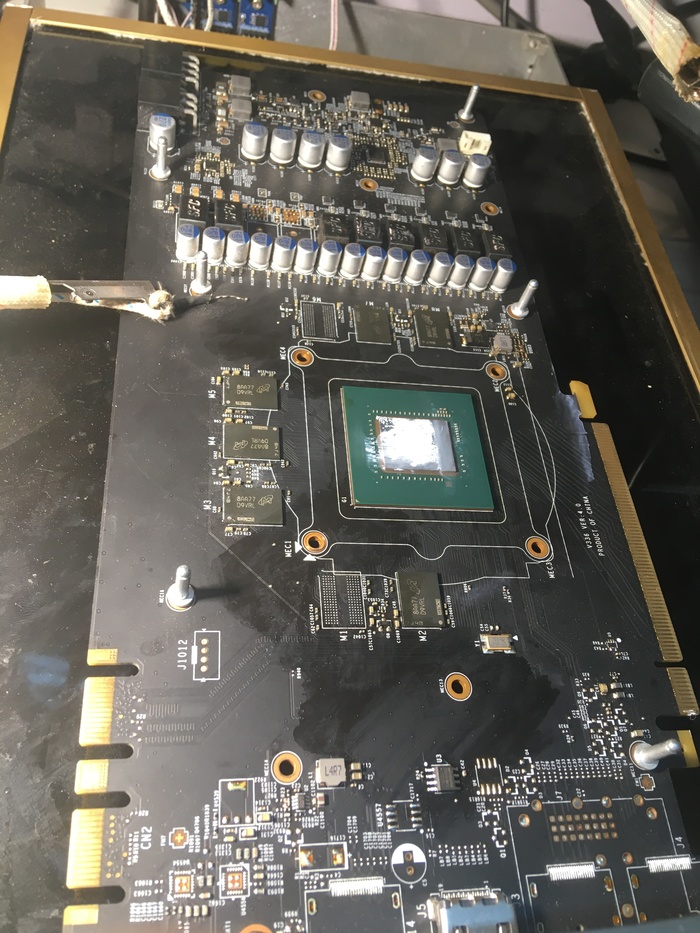

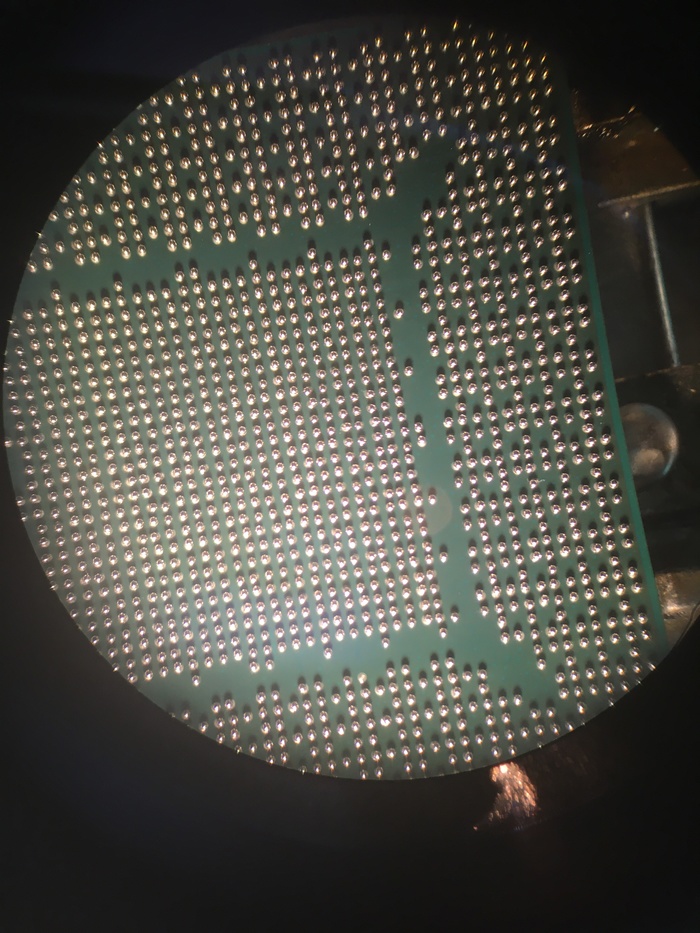

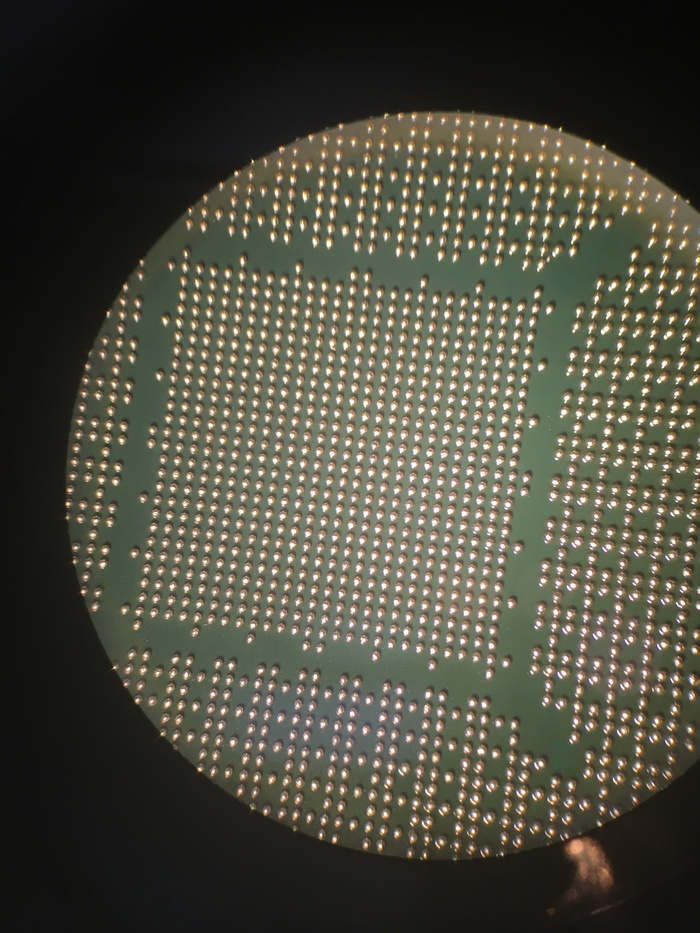

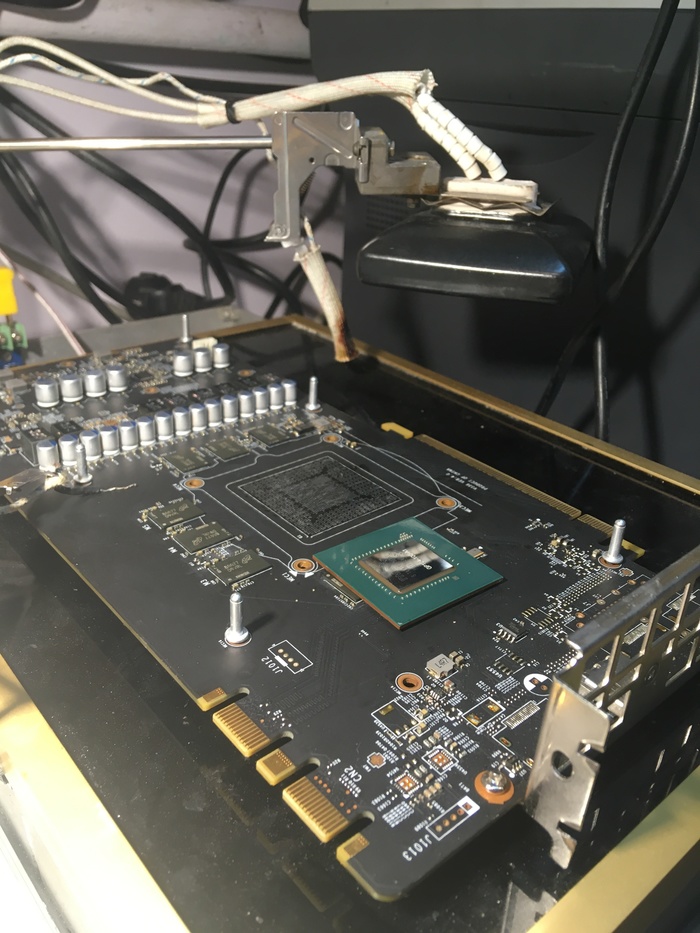

Место под ГПУ готово, накатываю шарики)

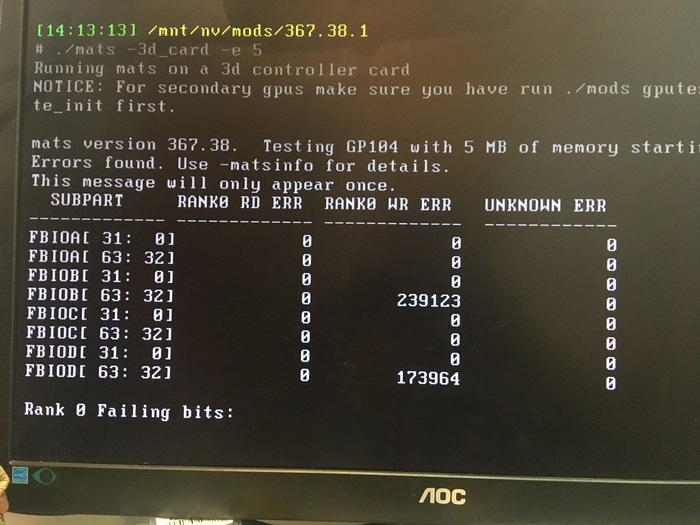

ГПУ установлен на свое законное место) а вот результат теста MATS меня немного озадачил

Ошибки по двум каналам памяти. Не беда, снимаю чипы и замеряю падение напряжения на дата-линиях, вдруг ГПУ не сел как надо) Но опыт есть опыт и обрывов нет, значит меняю два чипа памяти на исправные

И повторный тест ошибок не находит

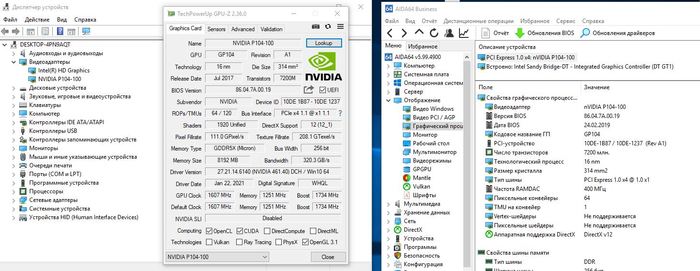

Карта определилась, драйвера установились без ошибок, майнить может)

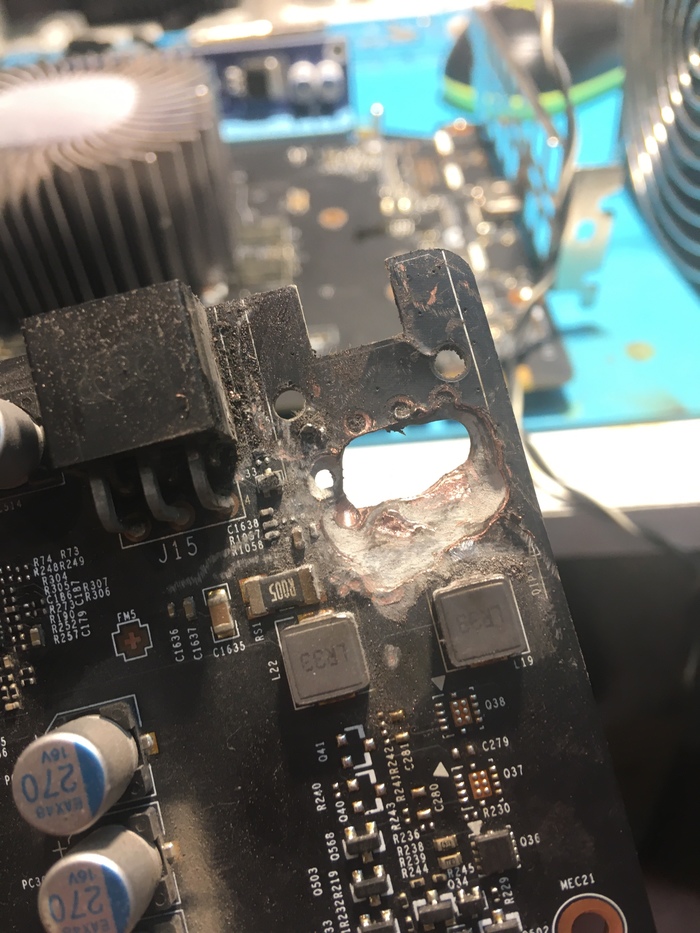

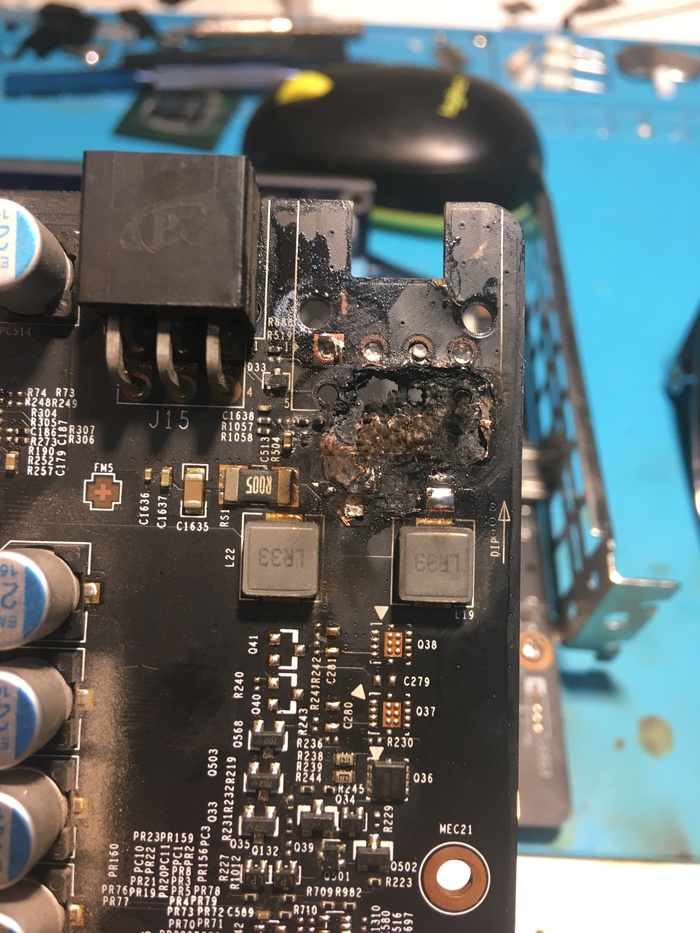

И тут у меня закрались сомнения по поводу неисправности "мертвого" ГПУ - следы флюса, какой-то белый налет между шариками. В общем решил я точно убедиться в его неисправности, но снова разбирать видеокарту уже не хотелось и принял решение попытать удачу с картой на которой имелся прогар) Приступим - слабонервным лучше не смотреть)

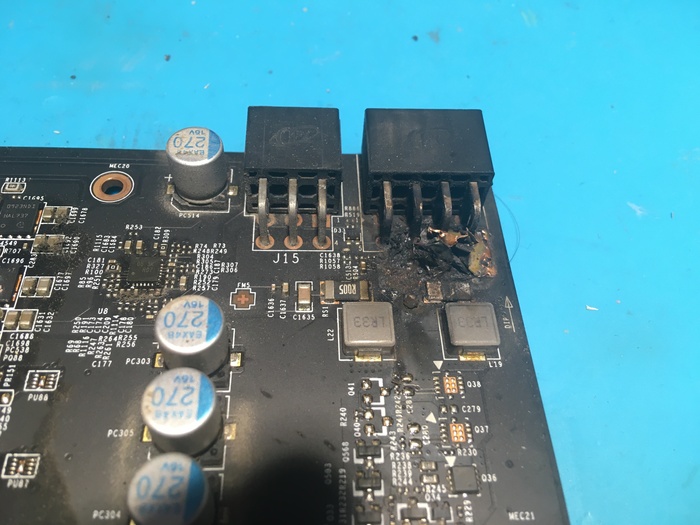

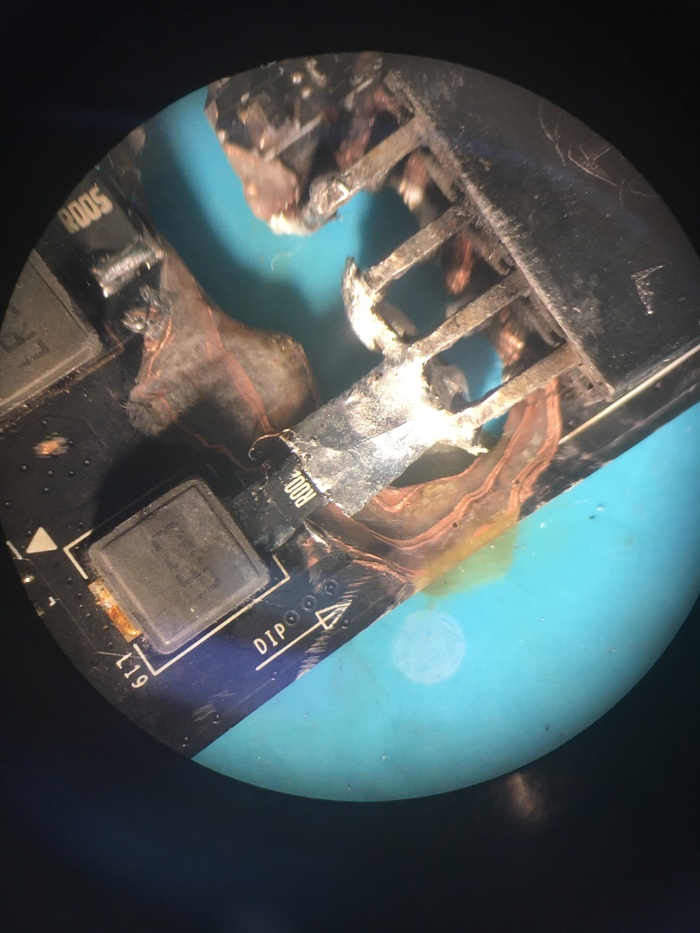

Да товарищи, это ужасно  и это еще промежуточное фото)) прогар очень большой, но глаза боятся, а руки делают. Короткое замыкание ушло, ставлю ГПУ.

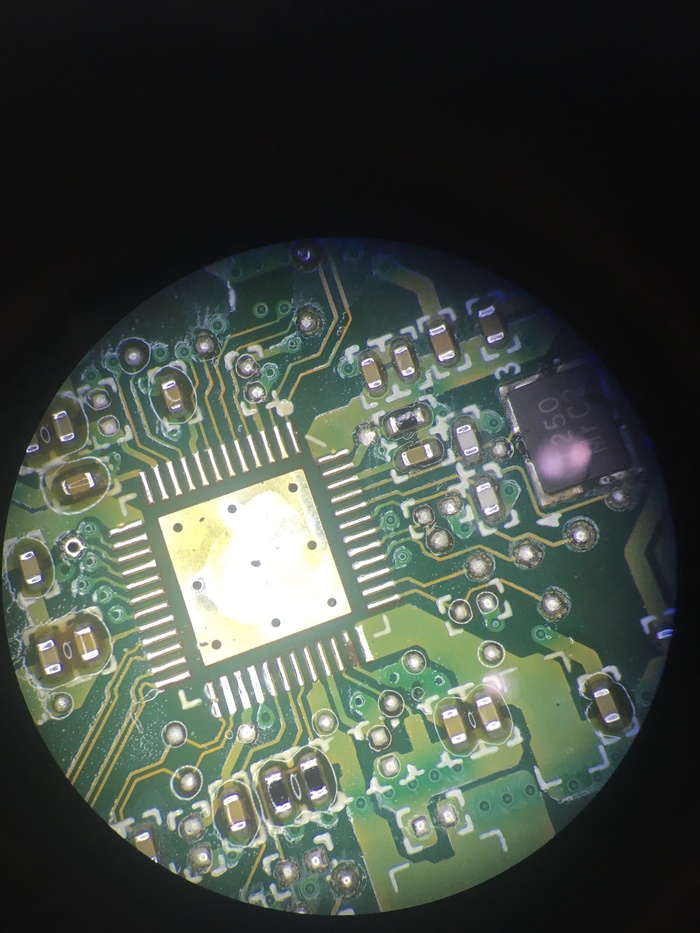

Далее, карта просто так запускаться не будет, так как выпилен шунт и сигнал энейбл не поступает на основной шим-контроллер питания ГПУ. Пришлось систему немного обмануть))

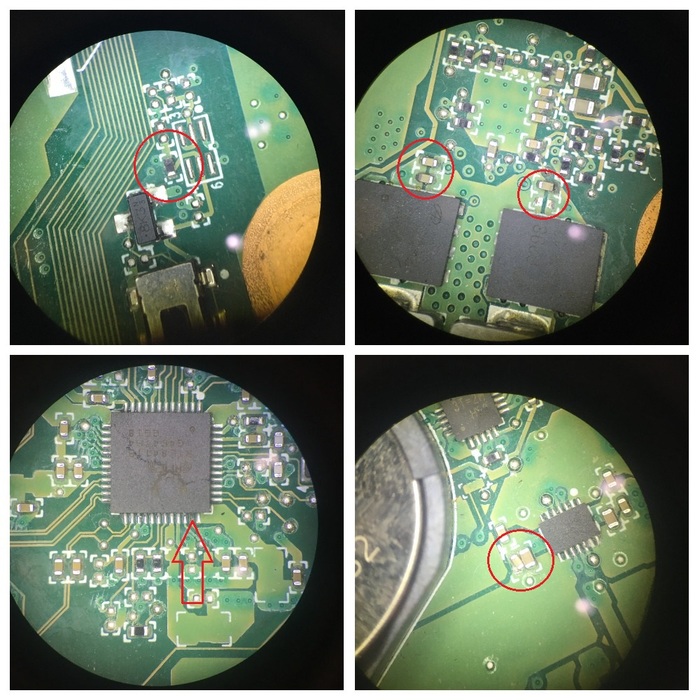

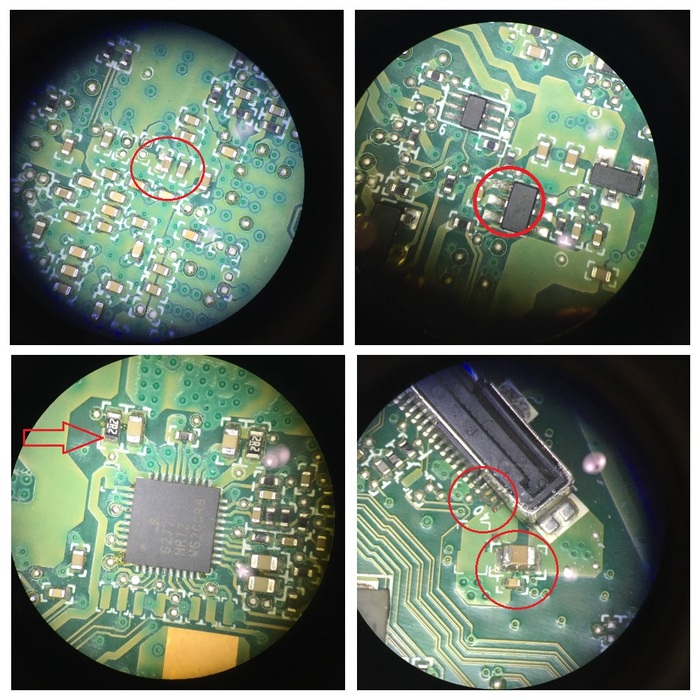

Я снял замеры с рабочей карты и нашел что и куда должно идти)

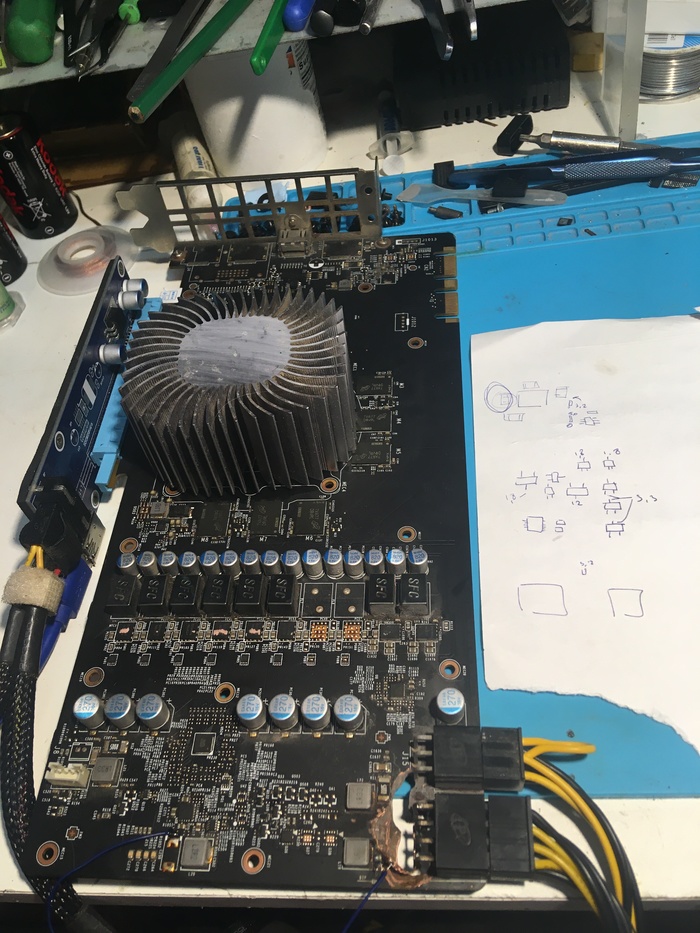

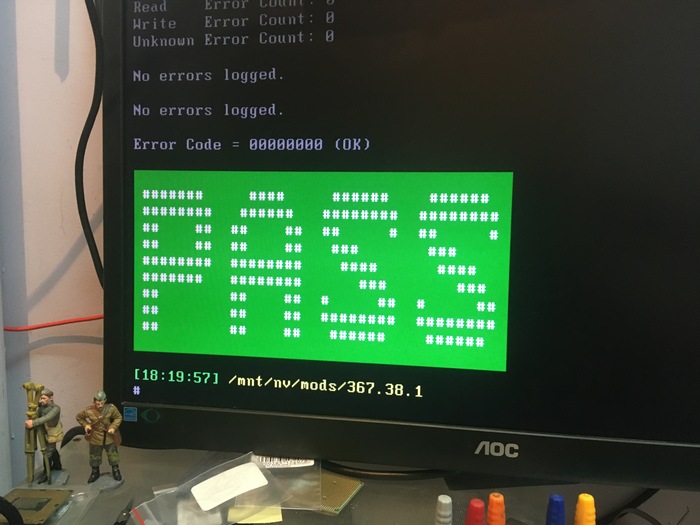

И синий проводок заменил токоизмерительный шунт)) Ну и как я предполагал карта стартанула, MATS без ошибок, драйвера установились. И... я решил эту плату восстановить до конца.

Нашел необходимые дорожки и вернул токоизмерительный шунт на сове законное место) Теперь карта отслеживает потребляемую мощность)

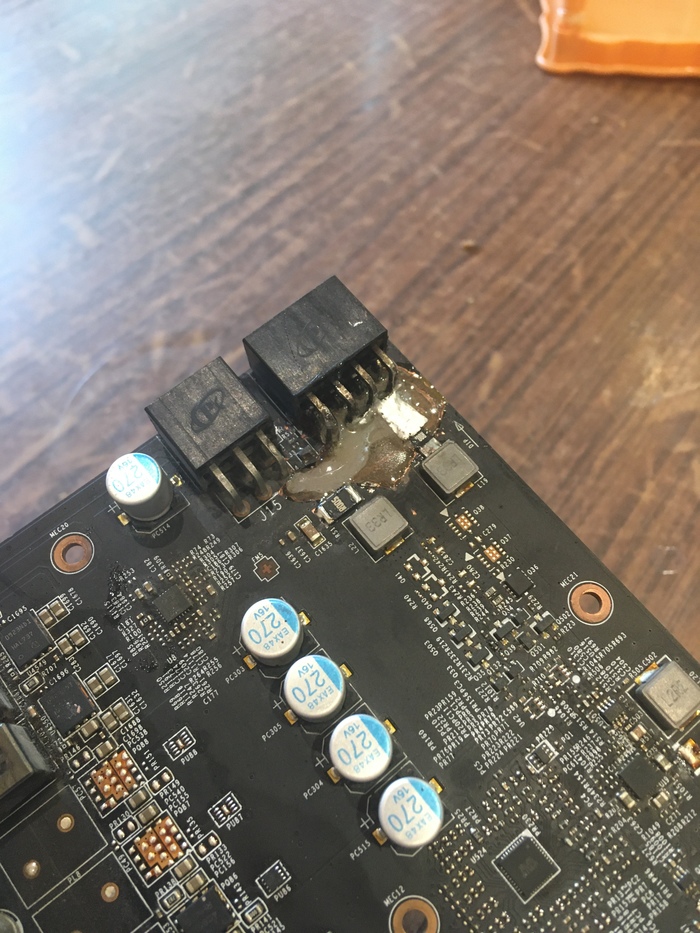

А чтобы повысить прочности на помощь призвал эпоксидку)) и вот конечный результат

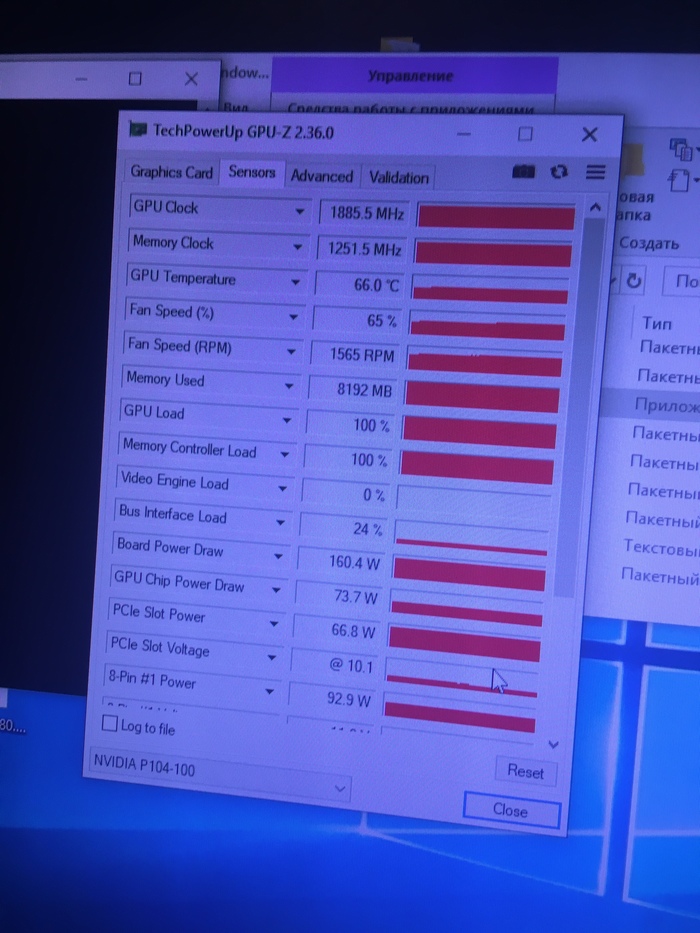

Для особо пугливых - силовые дорожки восстановлены медной луженной оплеткой, токоизмерительный шунт работает как с завода (извиняюсь, что далее только фото экрана).

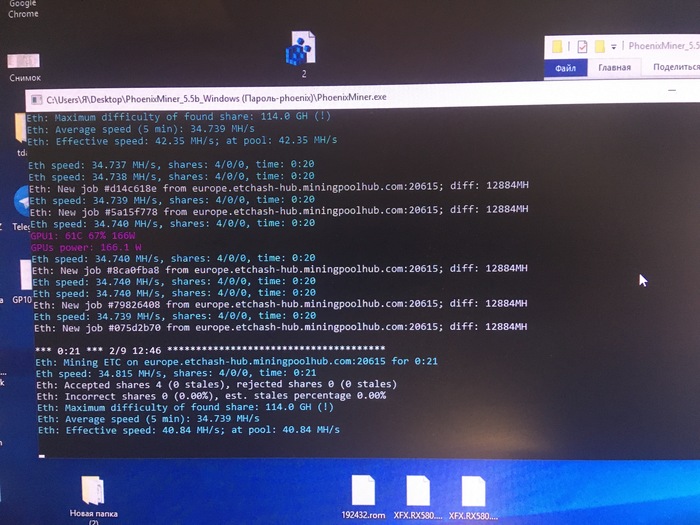

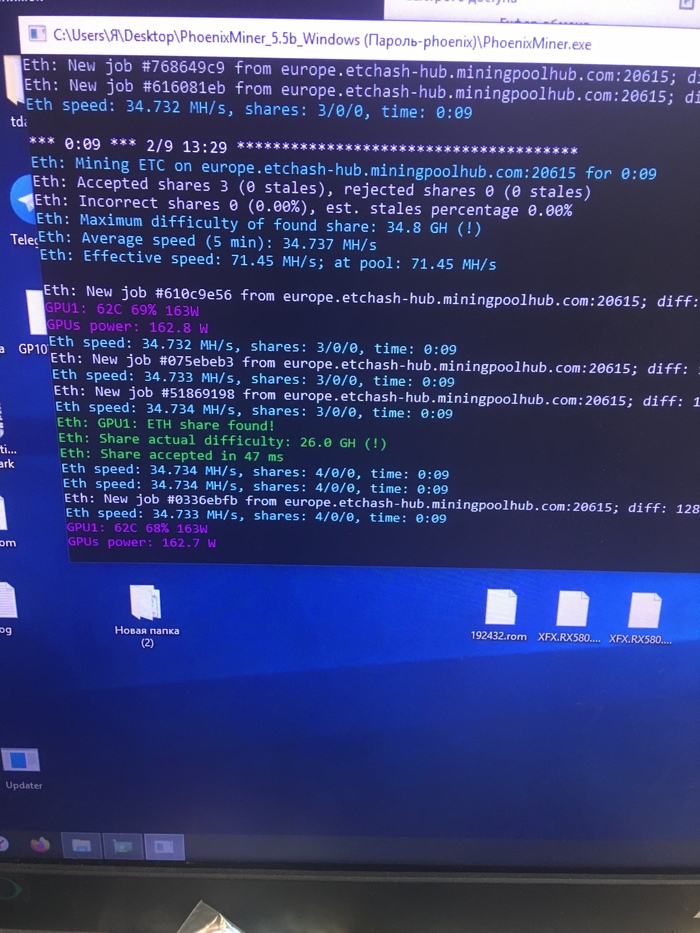

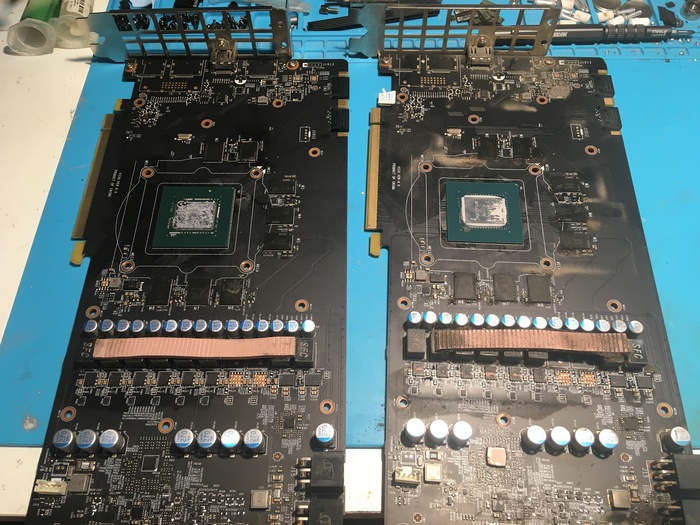

Вот такой восставший из Ада франкинштейн получился)) обе карты проработали по 3 часа под майнингом и проблем нет. В ближайшее время отправятся к владельцу)

P.S. Благодарю всех за уделенное время, надеюсь пост получился интересным.

Я в ВК - https://vk.com/mafiyaforever, телега  - @Mafiya67

Доброго времени суток. Прошу совета, ибо сам дилетант в вопросах фото техники. Попался мне сей аппарат

Проблема в том, что объектив болтается у основания и картинка размытая. Стоит прижать и изображение стабилизируется. Подскажите пожалуйста варианты решения.

Всем привет!,я здесь совсем недавно,по этому,не кидайтесь грязью,если чего не так),

Пришла краточка,GTX 1080 Inno 3d Ichill,вскрыл,замеры сопротивлений показали,что на питании памяти,практически кз,снял всю память,кстати 3 банки,визуально видно,прям с волдырями,сопротивление пришло в норму,что даёт надежду,что контроллер памяти выжил.

Вообщем,память нашёл,теперь жду,когда придёт,о результате отпишусь,если кому будет интересно)

Всем привет. Первый пост, не судите строго) Сразу предупреждаю, длиннопост.

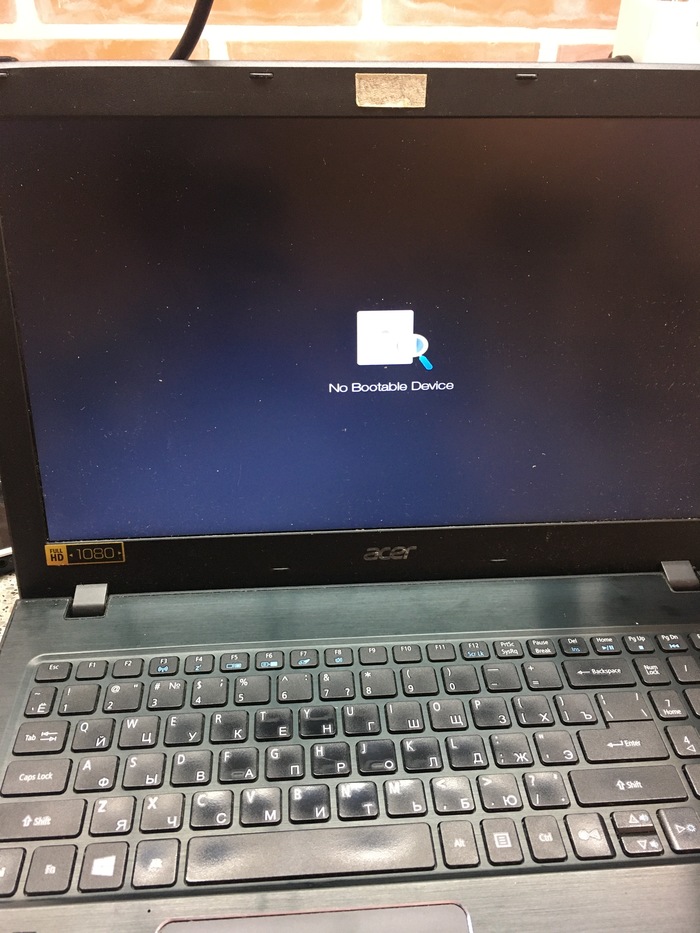

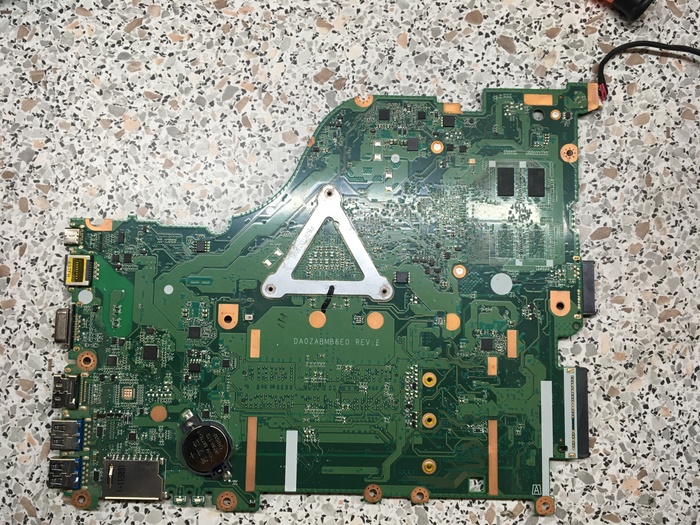

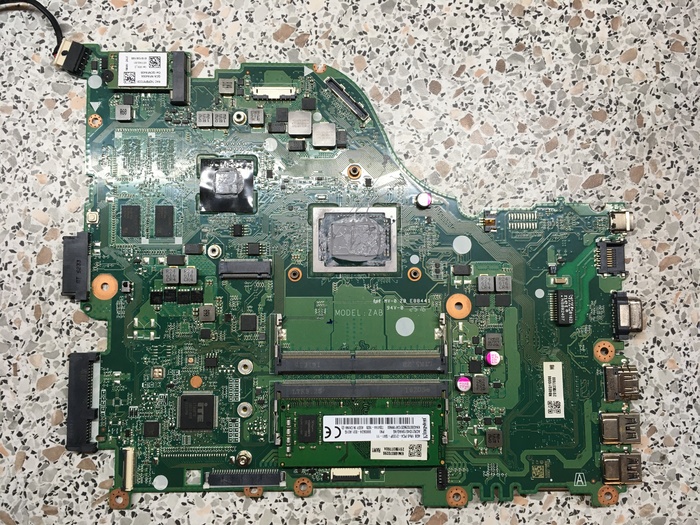

Эта история началась восемь месяцев назад. Попал ко мне в руки вот такой ноутбук с проблемой не включается, как оказалось, выключался при попытке загрузки ОС. (Фото из интернета)

Тогда я больше сил и времени уделял телефонам, ноутбуками занимался постольку-поскольку. Моих знаний хватило приговорить видеоядро в дорогущем комбайне (i5 7-ого поколения). Но прежде чем пугать клиента, я решил довериться профессионалу. После согласования с клиентом сроков, ноутбук был отправлен одному небезызвестному в узких кругах мастеру с Youtube. Но он, к сожалению (моему и клиента), так же приговорил процессор. А его (процессора) стоимость, даже на Aliexpress, 25-30 килорублей. Как итог ноутбук был выкуплен на запчасти и уже наполовину раздербанен. На этом история должна была и закончится...

За последний год ремонт ноутбуков интересовал меня все больше. Поглощал много информации с форумов и видео, да и приносить их стали гораздо больше. И, вы не поверите), две недели назад проснулся в три часа ночи с резко пришедшей идеей. А теперь перейдем к сути.

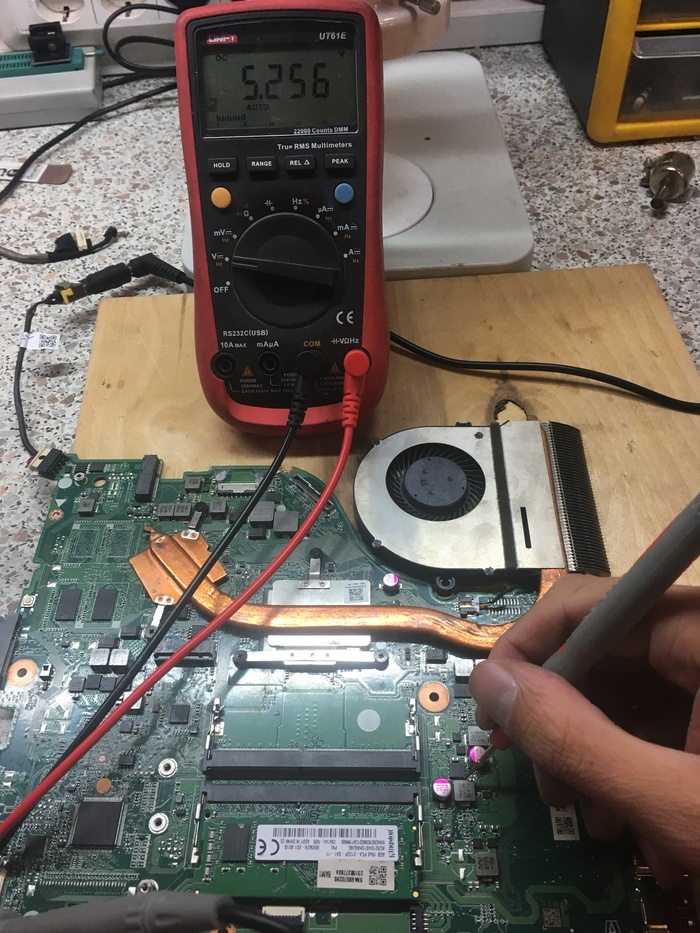

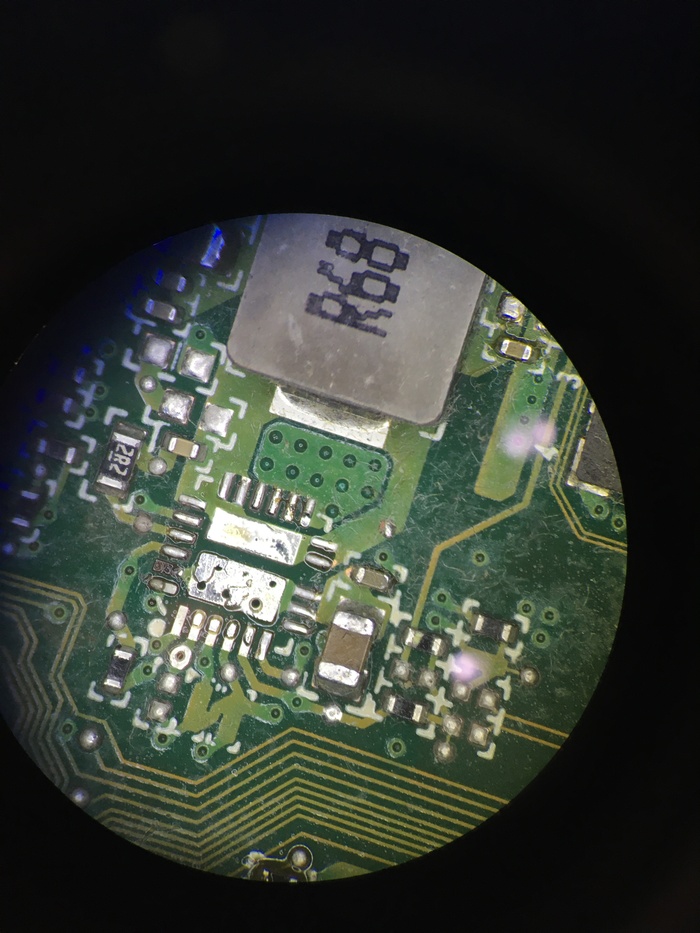

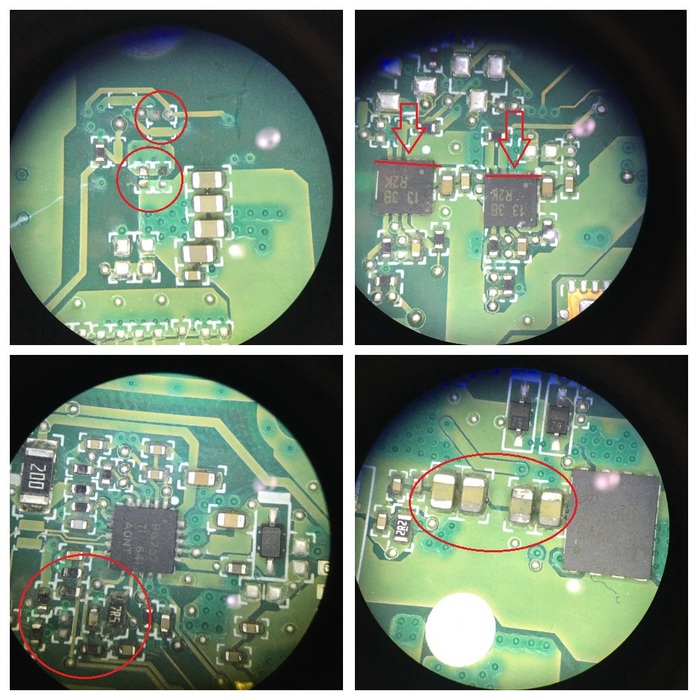

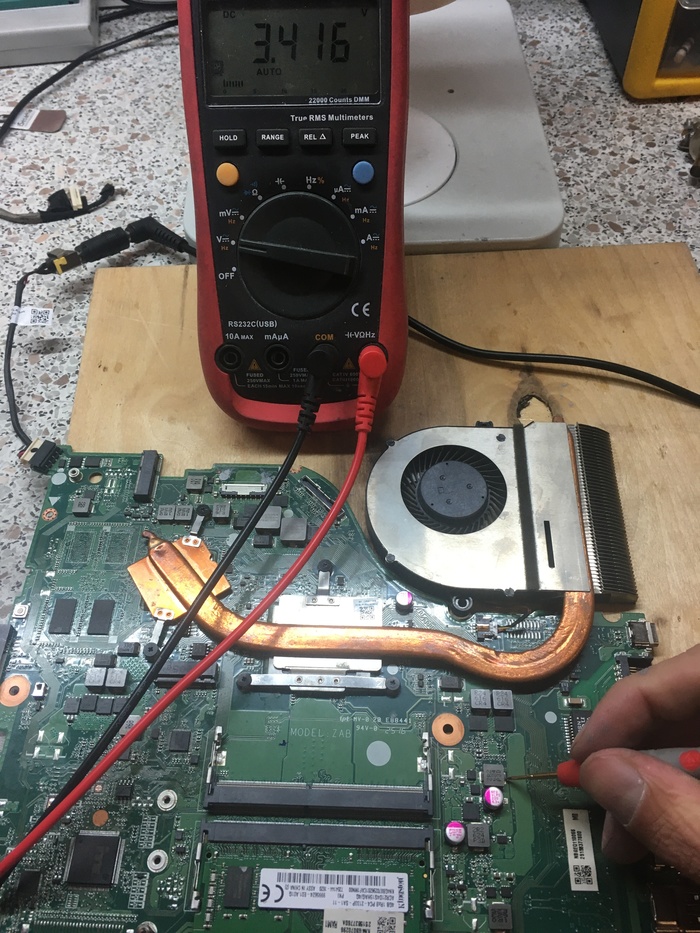

Откопав этот ноутбук решил замерить шим-сигнал на мосфетах по двум фазам питания процессора.

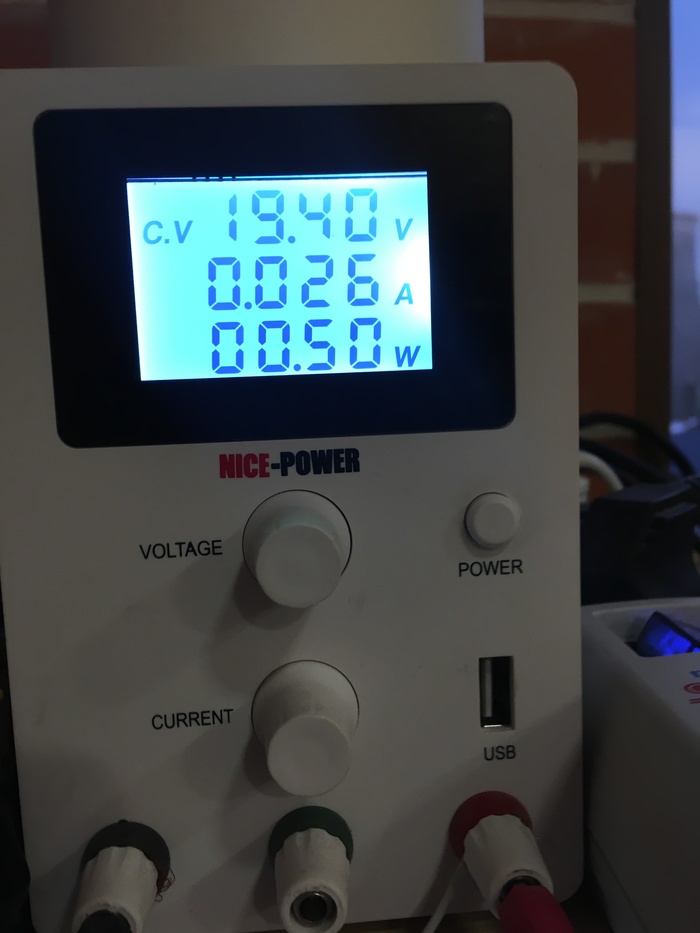

И вот, что вышло.

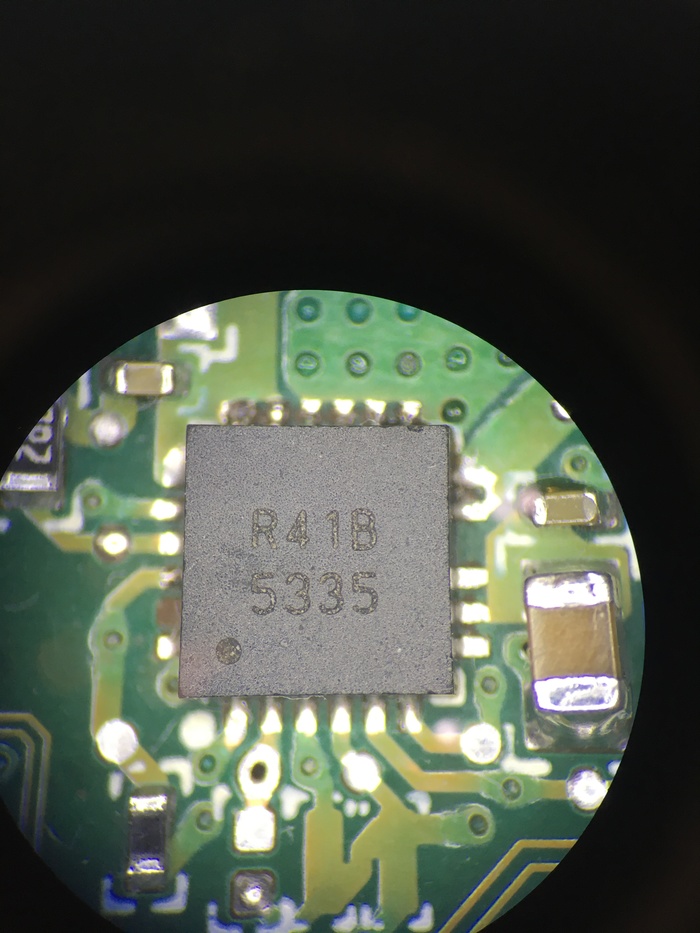

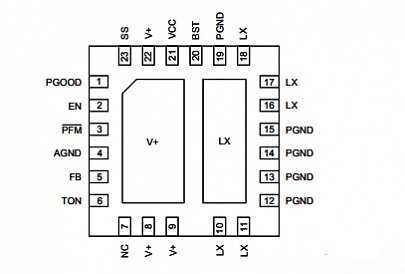

При замене мосфетов местами, проблема переходит на другую фазу. Из Китая был заказан такой мосфет (в разборке не нашлось). Ну и вот результат.

Вот так ремонт вышел в 700 рублей вместо 25 тысяч.

Расскажу о доработке приёмника Океан 222.
Сначала цифры:
500₽ - стоимость приёмника на барахолке.
410₽ - стоимость одной банки лития 2АЧ (не из Китая). Требуется 3 банки.
350₽ - Блок питания (импульсный) 15 В 3 А.
140₽ - зарядка и индикация для лития.
600₽ - Мелкая комплектация на ремонт, чистку.
Ну, погнали)))

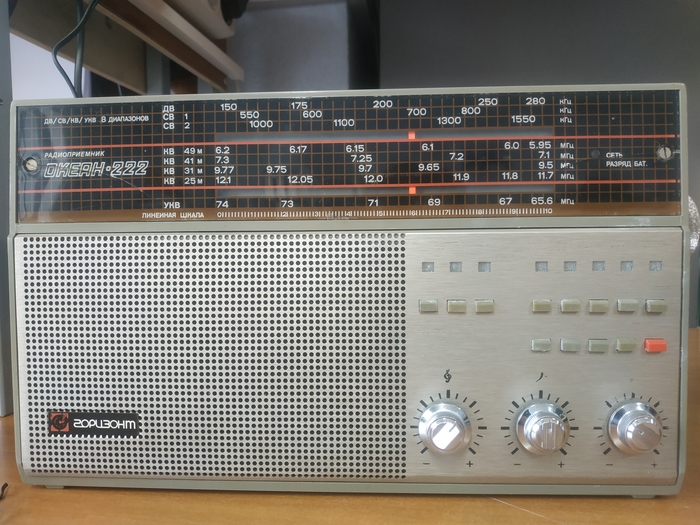

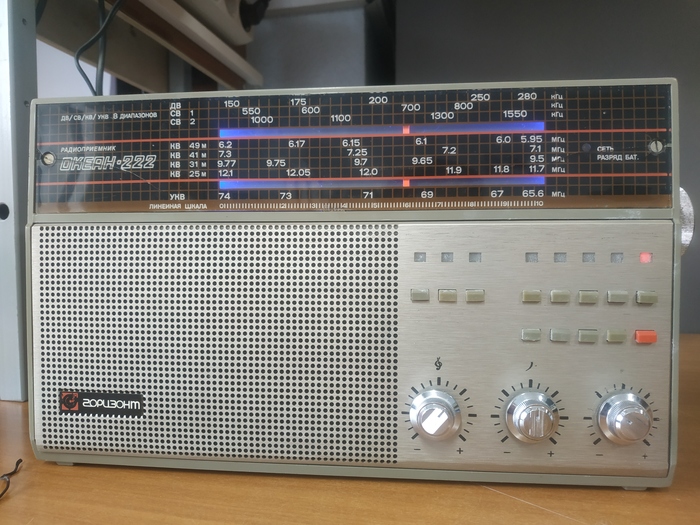

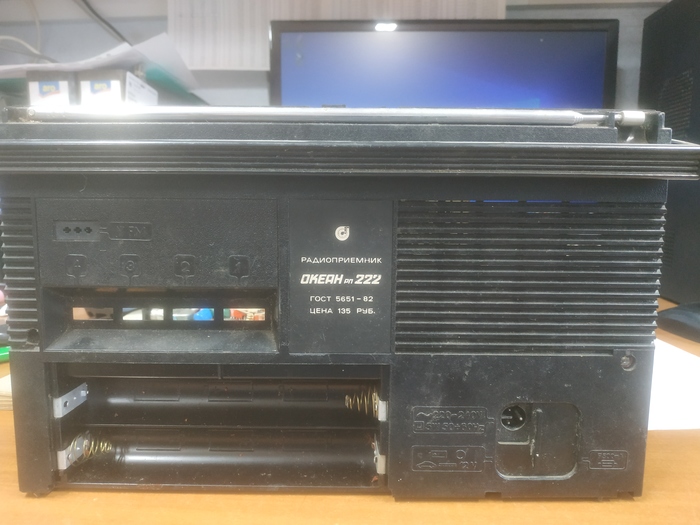

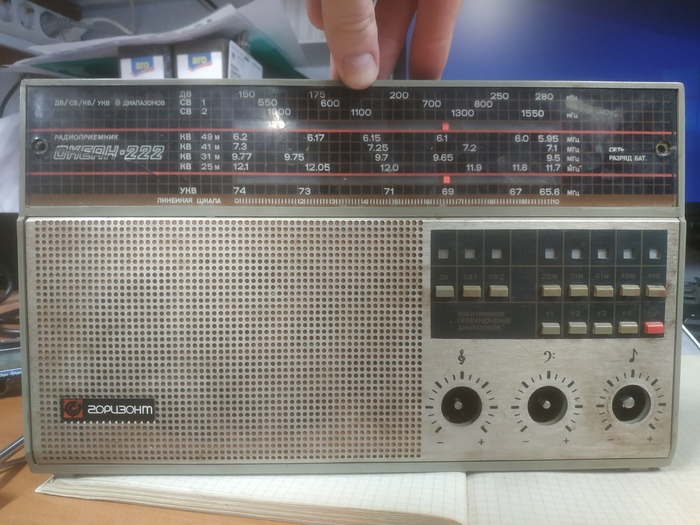

Вот таким он был, когда попал к нам на операционный стол

Первым делом перестроили его на FM (инфы много, расписывать не буду), заменили электролиты, ну и довели до рабочего состояния.

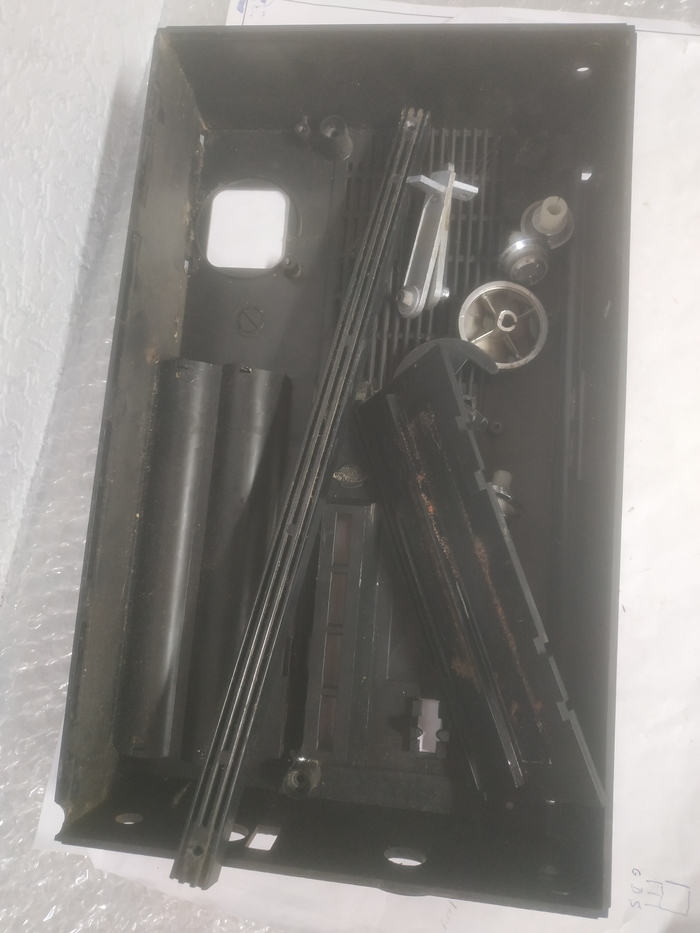

Дальше разобрали, пластик и алюминий поехали в УЗ-ванну мыться. Тут нас ждало первое разочарование))) Надписи на алюминиевой лицевой панели сошли вместе с грязью быстро и легко)))

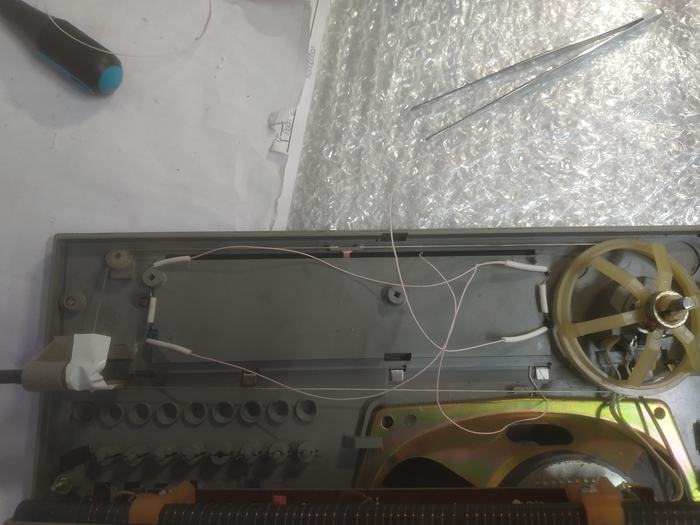

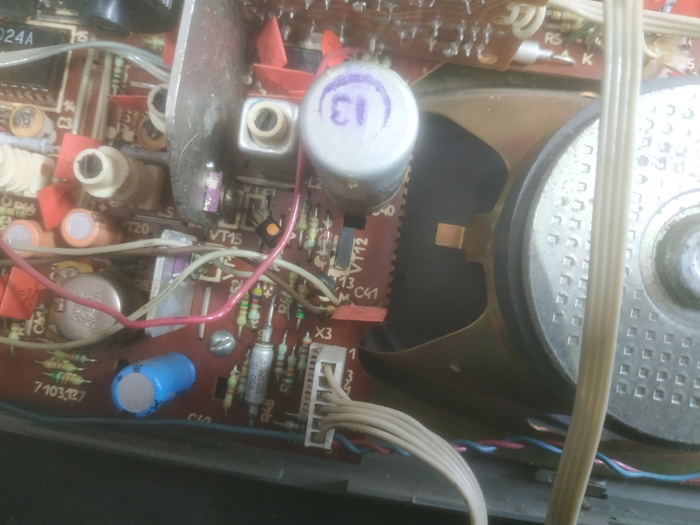

Вкрячиваем синие светодиоды в подсветку передней панели (4 штучки). Запитываем их от коллектора транзистора VT12 через токоограничивающий резистор. Таким образом, они зажигаются при включении приёмника и гаснут при выключении.

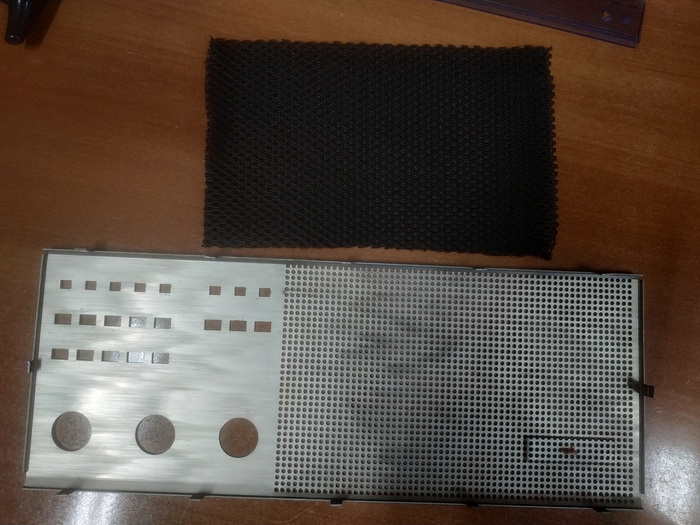

Вместо тряпки, которая защищала динамик, вырезаем и ставим акустическую ткань

Для работы от аккумуляторов мы подключились к цепи 9 В (где изначально от батареек работа организована).

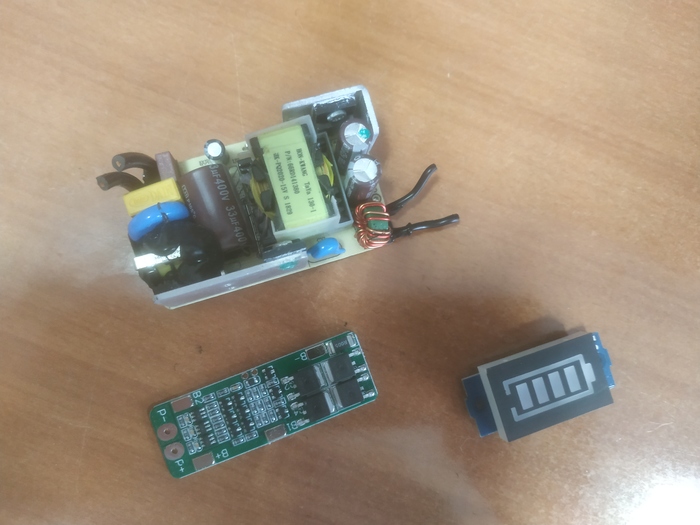

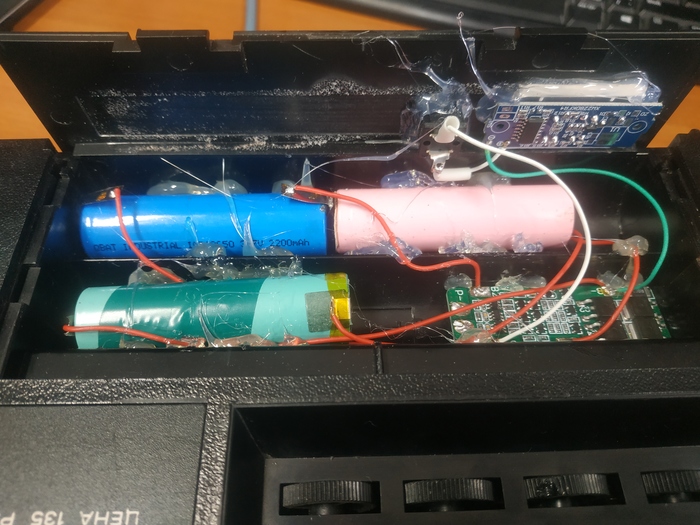

Нам потребовалось 3 банки лития 18650, контроллер заряда, индикатор заряда и линейный стабилизатор на 9 В (на фотках нет, он внутри)))), так как 3 банки лития дают 12 В. На фото ещё импульсный источник питания, которым мы заряжаем наш Океан

Очень хорошо получилось, что есть штатный разъём для подключения к прикуривателю, его мы и задействовали для заряда.

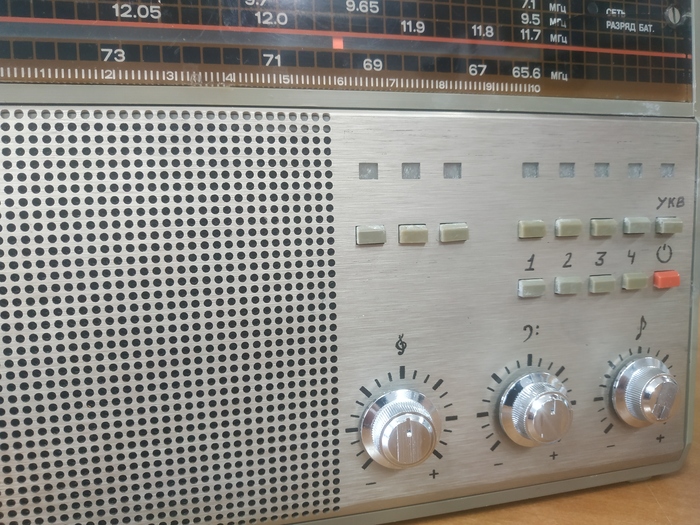

В итоге получился неплохой приёмник, который в ближайшее время будет искать себе нового хозяина на сайте объявлений за 4000₽)

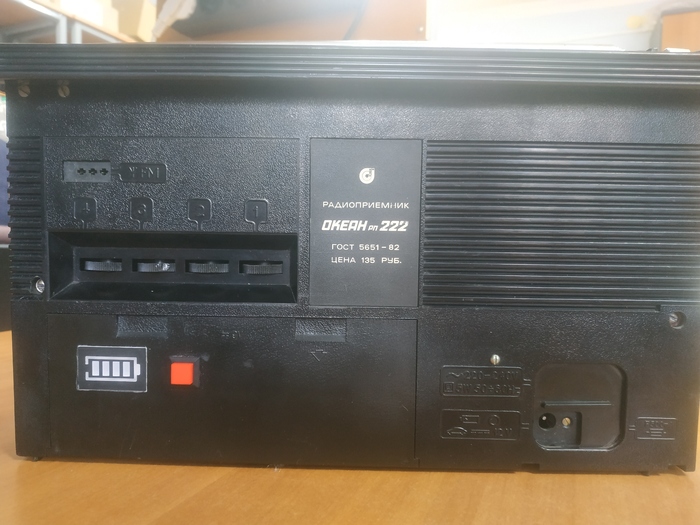

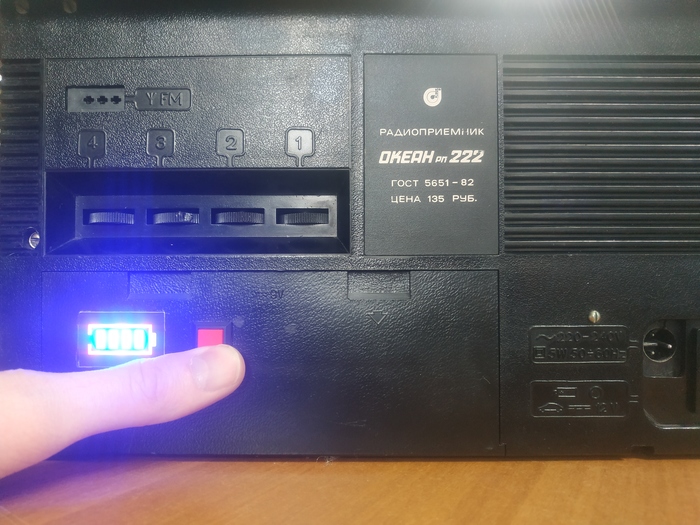

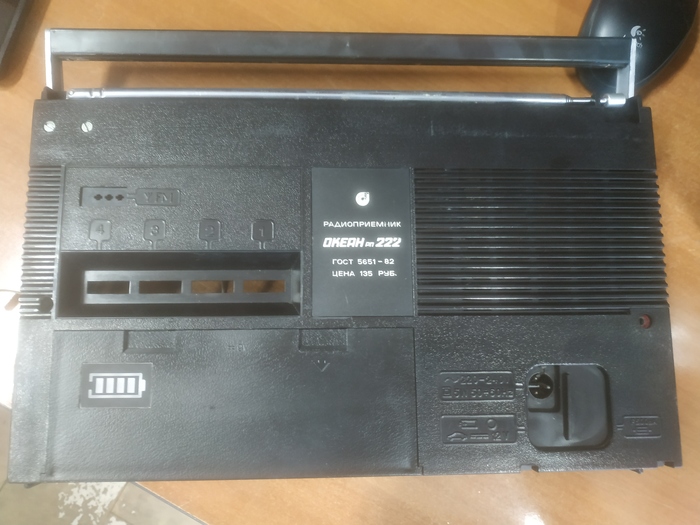

При нажатии на красную кнопку показывает уровень заряда лития)
Можно настроить 4 разные станции с помощью регулировок сзади и кнопками на передней панели быстро переходить на эти станции))) такая память, своеобразная.
При подключении штатного сетевого кабеля питание от аккумуляторов автоматически отключается, чтоб не было лишней нагрузки на штатный дохленький транс.
От аккумуляторов приёмник на средней громкости работает пару суток.
От сети и от аккумуляторов работает чисто. Когда заряжаешь, появляется довольно сильный фон от импульсного блока питания, поэтому, заряжать лучше в выключенном состоянии
В общем, всё)))
Работы сделано дохрена, текста получилось мало)))
