Клиент принес мертвый принтер, прошили сами дома, как результат - не включается. Решил записать небольшой мануал по прошивке, может кому пригодиться. Первое видео, конструктивную критику выслушаю) Всем спасибо за внивание
Снова всем привет)
На старых ноутбуках с дискретной графикой AMD одна из самых частых проблем - это выход из строя этой самой графики.
То есть когда ноут включается, но не дает картинку, или же при установке видеодрайвера ноут виснет или отключается и т.д. в 90% случаях виноват видеочип.
На некоторых моделях ноутбуков можно отключить дискретку и пользоваться только встроенной графикой, но нужно понимать, что её мощности уже не будет хватать на тяжелые 3D приложения, и такая возможность есть далеко не на всех аппаратах)
З.Ы. на вопрос почему отключаем, а не меняем чип, отвечаю: замена экономически нецелесообразна.
Итак, в нашем случае ноут Asus K42JR rev. 2.0
До обращения ко мне, клиент изучил этот вопрос и даже скинул ссылки на ресурс, где есть инструкция по отключению дискретки)
Инструкция выглядит так:
1. Прошить биос до последней версии с сайта asus
2. снять видеочип
Всё
Приступаем:
Ноут уже когда-то побывал в ремонте.
Тут перемычка:
тут 19В подали напрямую с входных ключей:
Думаю это сделали потому что есть неполатки в разъеме соединяющим основную плату с IO.
Но это некритично, ничего страшного в этом нет.
Итак, по пунктам:
Пункт 1:
Считываем дамп БИОС
Скачиваем обновление с сайта asus
В hex редакторе склеиваем дамп с обновлением
Записываем полученный дамп обратно
Пункт 2:
снимаем чип и зачищаем пятаки, что б не было замыкания между ними
Ну и далее проверяем, устанавливаем драйвер на встройку:
Вот так можно дать "вторую жизнь" старому ноуту)
задать вопросы по ремонту можно мне в ВК
Современный тв. Пришёл с неисправность не включается. Но на самом деле он включается. Только с раза 20 после нажатия на кнопку включения. И так же выключается.
Что я только не делал.
Напряжения в норме. Прошивку менял. Хотел уже заказать материнку. Но. Произошло чудо.
С кем такое было?
Работал макбук странно, то все хорошо, то резко мог выключиться. Дошло до того, что совсем не запустился - перечёркнутый круг на белом фоне. Проблема в жестком диске, подумал я, но диск оказался живее всех живых, а точнее SSD. Отщелкнул коннектор, а там ... в общем как туда попала вода осталось загадкой.
Вычистил и пропаял контактные площадки. Отполировал все спиртом.
И ещё час не мог понять как установить Sierrу на диск, которой нужна была APFS разметка.
Сломалось крепление динамика к оголовью. Прикоеял намертво, другой стороной регулировал размер.
Теперь же сломалась и другая сторона
Подскажите как починить, но что бы была подвижна.
Всем привет!Сегодня Расскажу,как я воскресил 770-ю,с проблемами по памяти.
Отдал мне значит друг эту карточку и говорит:если сможешь почини,ну а если не получится,то и ладно)

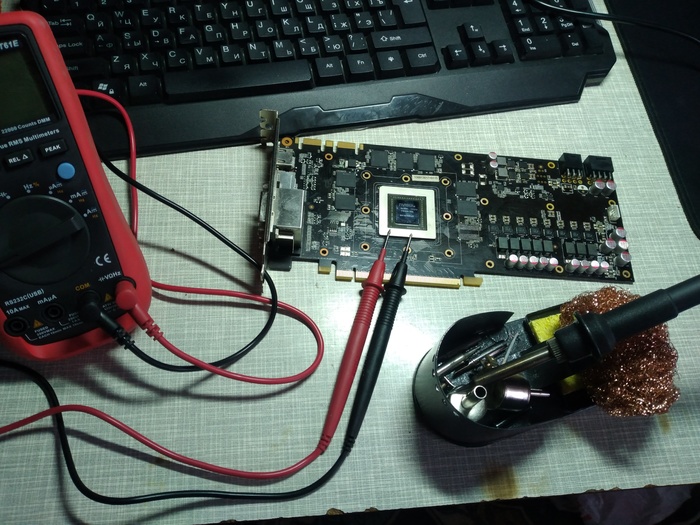

Проблема была в следующем:Ошибка 43 в Windows,драйвера не устанавливаются,в 3D не работает!Любой знающий,что у этой линейки,повально были отвалы сказал бы,грей видеочип и проверяй!Сначала просто прогнал в матсе,ошибка в канале А1,потом прогрел и снова в матс,ошибка не ушла симтомы теже!
Память здесь установлена:Samsung 2Gb.DDR5,заказал на Aliexpress один чип памяти,по смешной цене в 200р.,видимо такая уже никому и не нужна особо )

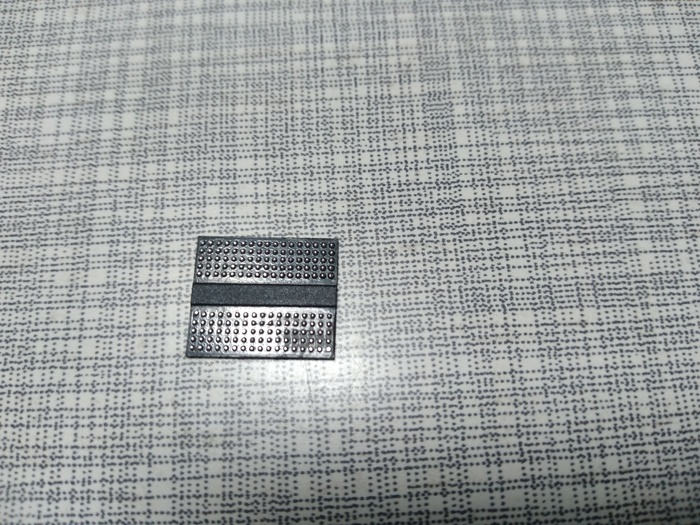

Тот чип,который я снял ради прикола,накатал на него шары)вообщем на чипе были тоже серые пятаки,которые не залуживались,но я залудил просто ради эксперимента)

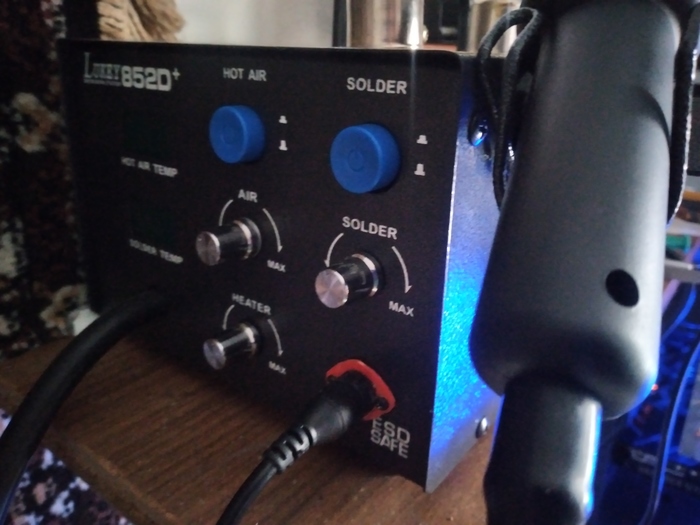

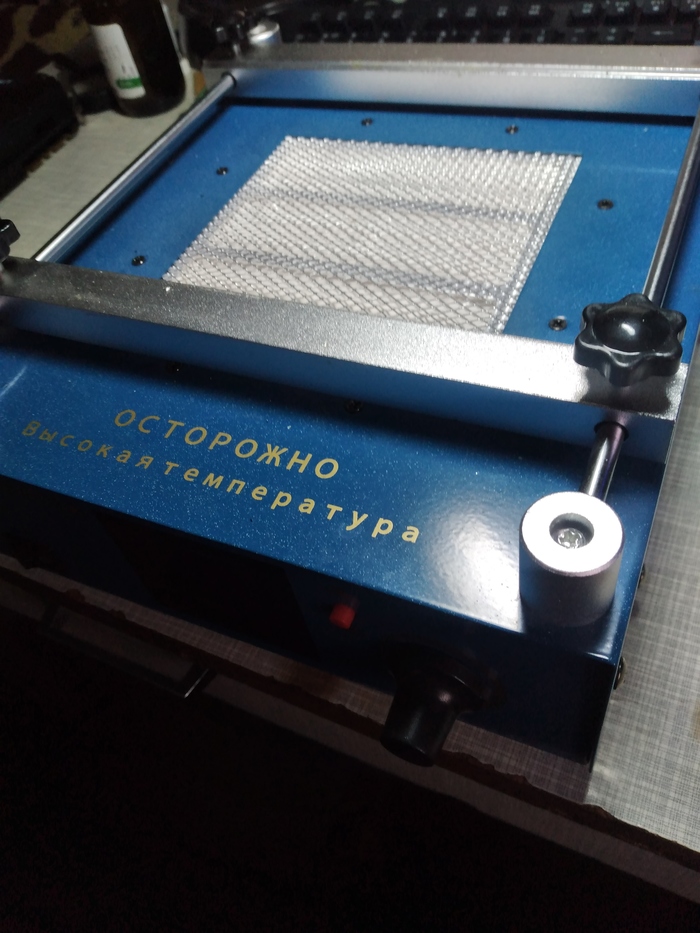

Вот собственно чем отпаивал:станция Lukey 852D+ нижний китайский подогрев:температура нагревателя 400 градусов,на Люкее 360 и средний поток.

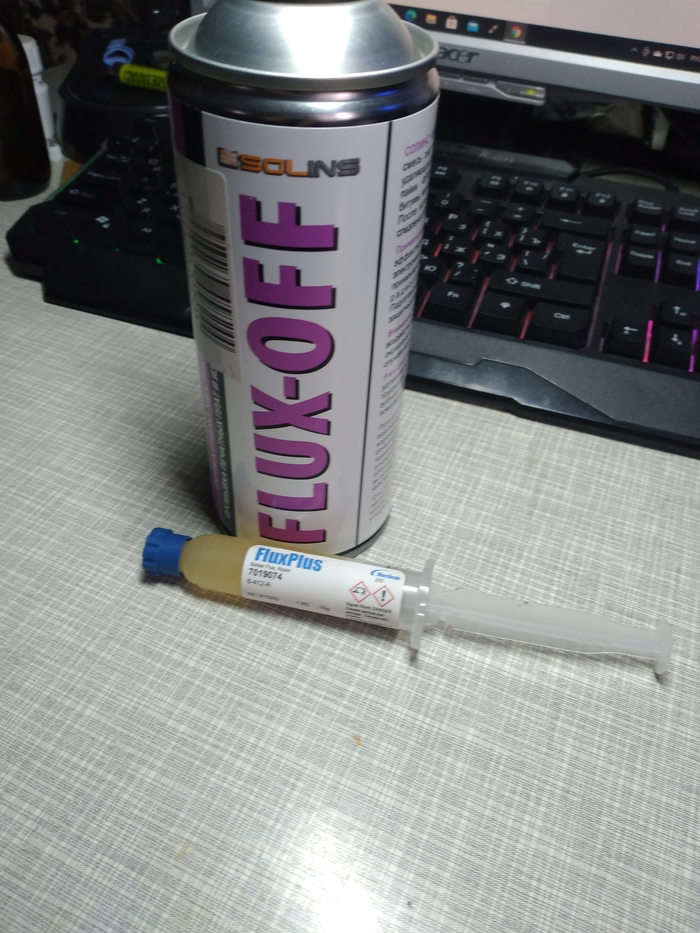

Флюс и отмывка
Процесс перепайки не снимал,так как это ответсвенный момент,не до этого было),Вообщем,когда снял чип обнаружил серые пятаки,которые могли образоваться,от жирной субстанции с термопрокладок,долго залуживал их,но всё получилось!

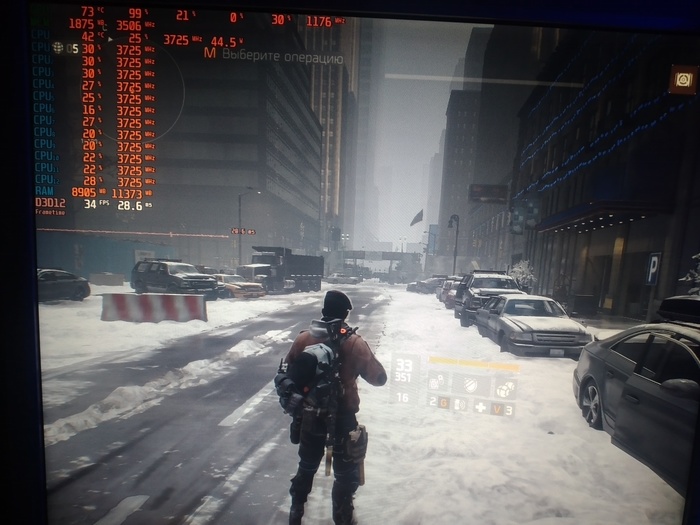

Собрал,первым делом в матс!,ошибок нет уже хорошо),Ну и погонял в бенчмарках и играх,всё гуд!,думаю что ремонт,можно считать успешным!
Всем привет! Может кому пригодится
1) Устанавливаем драйвера Samsung -
2) Переводим телефон в режим прошивки (громкость вниз+home+кнопка питания)
3) Подключаем телефон к компьютеру, запускаем Odin, проверяем что Odin видит телефон, нажимаем AP, выбираем комбинашку
4) Когда комбинашка установиться, идем в настройки и ищем пункт где можно поменять графический ключ. задаем графический ключ
5) Прошиваем телефон обычной прошивкой - для CSC выбираем HOME_CSC
Драйвера Samsung - https://yadi.sk/d/8j0sUhpWQnbavA
Программа для прошивки Odin3_v3.14.4 - https://yadi.sk/d/uj11WAc6qbHKkw
Комбинационная прошивка J106FJVU0API4 - https://yadi.sk/d/gIIZ9oHwQAg47w
Нормальная прошивка J106FJVU0ARE1 - https://yadi.sk/d/shkC-uZh0w4oGA
Всем привет, сегодня про работу, но отправлю в сообщество ремонтеров. Сильно достала рутина, и когда появляется что то необычное, хватаюсь как наркоман за дозу. Для тех кто читает меня впервые, я автоэлектрик-диагност-установщик доп оборудования в официальном салоне Lexus, да я сижу на нескольких стульях. А вот вчера я пробовал себя в роли электронщика, но все по порядку. Будут фото монитора, простите.
Приехал GX460 2014г.в. с проблемой что зависает тачскрин. Ну проблема частая с мониторами, разъем плохо коннектится. Так мы и думали, но настораживало то что обычно экран гаснет, а не отваливается тачскрин. Забегу в перед по итогу он просто зависал, дело не в тачскрине.
Снимам Головное устройство(далее ГУ), естественно обесточиваем. Делаем осмотр разъемов, проверяем приходящее питание, и все... ГУ больше не загружается, тут надо отметить что если просто включить/выключить зажигание то ГУ не уходит в полную перезагрузку, а находится в ждущем режиме. Если обесточить, будет загрузка ПО с нуля. Так вот наше ГУ делает 30% загрузки и перезапускается и снова 30% инициируя тем самым бесконечный цикл.
На измену присели мы знатно, еще бы, до нас она хоть как то но работала. Но мы то ее не ломали. Решили разбираться. Я не электронщик совсем, но транзистор от диода отличаю, да и принципы работ известны, короче обладаю минимыльными знаниями для своей работы. Тем не менее разбираю ГУ и начинается изучение элементов. Так же путем выкуривания форумов понимаю что у ГУ амнезия, и за память отвечает это:
Вычитываю в интернете что обычная NAND память, да это же флешка!
Что первым делом надо проверить? Проверить надо не сваливается ли питание с нее. Начинаем искать где у нее питание:
На VCC стабильные 3.3В.
Далее пробуем прочитать ее, это ведь флешка. Но все на столько мелко, сначала пробовал подпаять иглы:
Но это такое себе, не надежно и работать с этим никак, решение было использавать лакированные провода из реле:
Масса общая с картридером, VCC через питание всей платы, позже пробовал напрямую 3.3В дать. Остальная распайка по карте SD, собственно одну SD принесли в жертву и сделал из нее разъем на картридер.
Особых надежд я не питал, но попробовать надо было. Результат был бы хоть в том, что винда определила бы носитель, но она определила только картридер.
На блоке питания потребление тока 300мА, но кратковременно падает до 180-200мА, т.е она продолжает перезагружаться. Получается что процессор продолжается обращаться к ней, а я дурак пробую ее читать. Что ж снимаю с платы резисторы выходов CMD(команда проца) и CLK(синхронизация). Я вот честно, понятия не имею как до этого додумался, но вот как то так.
Память не читается и так.
Тем не менее я понимаю что память можно реализовать и картой sd, но вот что на нее записать вопрос. Есть файл обновления ГУ в формате .KWI, собственно зная размер дампа можно вычленить из этого файла новый дамп с помощью WINHEX (как мне товарищ пояснил, вернее как я его понял) но вот беда размера я не знаю, а прочитать память не могу.
Люди которые умеют и практикуют такие извращения учить не хотят, ну оно и понятно, это их хлеб и лишний рот(конкурент) им не нужен. Я был даже готов за деньги получить хоть что то, но увы.
Напарник уговаривает бросить это дело, а я упираюсь и не хочу сдаваться.
Подведу итог: не зная толком ничего, я понял как это работает, пусть не на уровне профи, но багажа знаний прибавилось. Если кто что посоветует буду признателен.
P.S. есть сайт https://remont-aud.net/ вот где отсеивают кандидатов на регистрацию))) я их тесты неделю сдавал, что бы зарегистрироваться.
