Таки здравствуйте дорогие подписчики и мимокрокодилы! Сегодня у нас в хрониках немного всякого железно сломанного. В посте будут мои комментарии по поводу поиска неисправности и мои личные умозаключения, почти до всего дошёл сам без чьей либо помощи и просто делюсь своим опытом и наработками. В общем "начинам начинать"© как завещал великий доктор.
Пойдём по нарастающей степени упоротости ремонтов и ремонтников.
Пациент номер раз.
Больной является результатом творчества ̶п̶и̶д̶а̶р̶а̶*о̶в̶(ремонтников) в ТЦ. В общем человек обратился с проблемой разлюбленного гнезда зарядки на портативной колонке ЖыБыЭл в один из распространённых СЦ в ТЦ, с него взяли денюжку за ремонт, и оно даже какое-то время работало. НО нам же не в домёк что помимо проводов на зарядку на этой плате есть провода на AUX, плюс data линии на гнездо USB (не вдавался в подробности зачем). И собственное не удаляя герметик из корпуса колонки (который держит все провода и сохраняет внутренний объем ЗЯ) и отлюбив все провода от платы наблюдаем следующую картину:
Итак что мы видим:
1) разъем висит в воздухе
2) снесён конденсатор C80
3) оторваны под корень провода AUX
4) оторваны дорожки под data USB
5) под корень вынесены дорожки под разъёмом

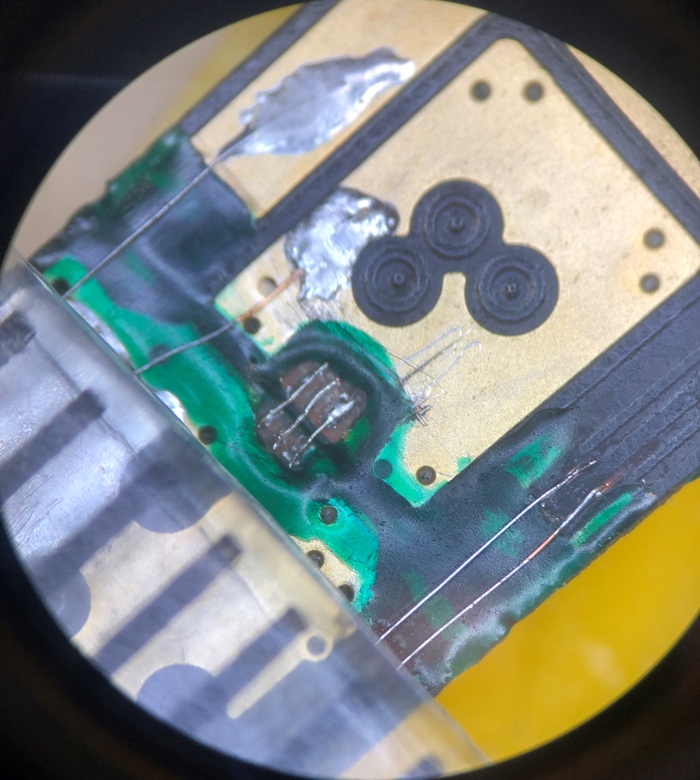

Рецепт восстановления простой: зелёнка, комариные пипыски в виде медной жилы подходящей толщины, выскабливание кабеля из герметика и установка всего на место. Фото результата к сожалению не сделал... В виде бонуса фото работы ̶д̶о̶л̶б̶а̶к̶л̶ю̶в̶а̶ ломастера который не постеснялся взять деньги за такую порнографию, для понимания это фото до работ.
Для охлаждения седалищной области у людей кто разделяет со мной боль хозяина железки, этот человек получил по физиономии за такие вещи. Помимо залюбленного разъема там какого-то лешего был отпаян разделительный конденсатор(виден на фото припаянным к дорожкам т.к. они были не в лушем состоянии)... В общем фото только целиком готового девайса:
Пациент номер two и наверное сюда же number ̶с̶р̶и̶ в смысле три.
Итак студийный монитор GENELEC
Дабы не тянуть котика за бубенцы... Вот кишки данного аппарата, раз:
Пришла данная зверушка с фоном при отсутствии полезного сигнала, решение простое меняем все банки что выше C15 на фотографии и наслаждаемся результатом.
Далее похожий пациент в виде ИБП APC 1000/1500 (сейчас не вспомню модель) с маркировкой платы 640-7732H rev 9. Заявленный дефект: ругается на батарейку при условии что батарея новая. Здесь тоже самое что и в предыдущем случае, меняем все мелкие электролиты( три штуки снизу от радиаторов на фото, слева рядом с процессором и трансформатором) кроме того что по батарее (при условии что она жива, самая здоровенная над радиаторами). Плюсом меняем RY1 и RY2 (черные справа от радиаторов ближайщие), это типовуха на этих платах за этот месяц было 4 штуки с аналогичными дефектами. Ну и собственно фото:
Следующим будет эфирный микшерный пульт ALLEN HEATH XB14.
Заявленный дефект: кнопки PFL, ON AIR а также другие глючат и срабатывают не с первого раза.
Данная железяка уже ремонтировалась у меня, а именно БП, и в прошлый раз глючили определенные линейки, плюс не всегда определялся интерфейс USB. Помогла замена электролитов по питанию карточки и замена неисправных кнопок. Со временем начали отказывать другие кнопки, было принято решение о замене всех кнопок (как же я этого не хотел...). В общем вот аппарат(фото было сделано что понять где и какого цвета вертушки):
Далее были демонтированы платы каналов и перед нами остался корпус с фейдерами:
В принципе аппарат был сделан, но нервов он покушал нормально так... По косякам:
1) заменены все кнопки
2) проведена профилактика БП
3) пересобран раза три...
По поводу третьего пункта, непонятно какого лешего включение функций пульта завязано на логические микросхемы которые очень сильно капризны к питанию (пульт работает 24/7). Эфирный пульт в моём понимании (возможно ошибочно) должен иметь возможность быстрого обслуживания, что в данном случаем осложнено конструктивными решениями (было много мата пока собирал-разбирал его), плюс железную надёжность в плане того что работать до последнего, а не то что "Ой БП плохой идите нахер работать не буду"... В общем этот пульт у меня вызывал попаболь. Как мною было подмечено: если что-то имеет в названии модели XB значит оно геморройно ремонтируется (у меня мотоцикл BUELL XB12XT, и если надо поменять нижнюю прокладку цилиндра, то надо снять мотор...).
Далее у нас будет шедевр итальянского приборостроения ELENOS ETG-1000. УКВ ЧМ передатчик (на 1.5 кВт по факту) мать его шлёп))
Заявленный дефект: вырубает автомат при включении. Тут становится понятно что проблема по силовой части. Без промедления разбираем чудо итальянского гения, скидываем крышку и откидываем всё что мешается и достаём подозреваемый БП. (возвращаясь к удобству обслуживания эфирного оборудования...)
В общем вот виновник всех мероприятий:
Для сравнения размеров мультик рядом. Особо внимательные заметили белого и зелёного брата)) Банки на 470uF 450V, высохли в ноль... Но не было бы этого пациента если бы всё было так просто. В общем подох ещё запирающий диод и транзистор в секции PFC. Если показывать в общем на схеме то выглядит примерно так:
Подох диод D и транзистор Q по причине выхода из строя ёмкости Co. Для профилактики все ёмкости в БП были замерены, всякие криминальные были заменены (также и во втором, правда там Со была живее но всё равно поменял..). После всех манипуляций данная железяка заработала как надо.
Ну и напоследок вкусняхи от неизвестных мастерских которым не досталось по лицу за их самодеятельность. Вашему вниманию предлагаюnся активные колонки ЖыБыЭл PRX175 с усилителем класса D на борту. Собсна здесь ничего страшного нету кроме того что пришлось спалить комплект транзисторов и один драйвер раскачки для них. Но для начала картиночки:
Заявленный дефект: после сервиса, приговорили к замене платы одну, за вторую объявили ценник вроде неадекватный.. По факту оказывается в колонках бахнули БП, по факту усилитель и БП это моноблок. Всё по классике ёмкости, заклинивший кулёк... С одной никаких проблем не возникло, замена неисправных банок, замена ШИМ, драйвера транзисторов, транзисторов, токоизмерительных резисторов и всё гуд. На второй у меня вырвались матные слова. Последовательность действий была такая же как и в первом случае, но меня ожидал сюрприз. А именно в секции выпрямителя был обнаружен очень подозрительный диод:
Подозрительным он мне показался после того как я увидел среднюю ногу которой не должно быть (хоть она и не является ногой как таковой...). Вот в таком виде он стоял на плате и при первом рассмотрении аппарата он мне не показался странным. А теперь попаболь:
Рукалицо... Какая то тварь которая пыталась ремонтировать аппарат до меня вместо блджад диода на место поставила линейный стабилизатор 7805 вместо UF диода, ну корпус то один и тот жеж. Как говорил дядя Лёша это всё проделки пипидастров и этожж не спроста. Я хз зачем и как, но после замены этого чуда и повторной замены силовухи всё завелось)
В общем всем удачных ремонтов и поменьше пипидастров, для задела на будущее интересных фотографий вам:
Ну и красивого зимнего леса)
Всем добра и бобра, а также тёплого пледа и здоровья)
