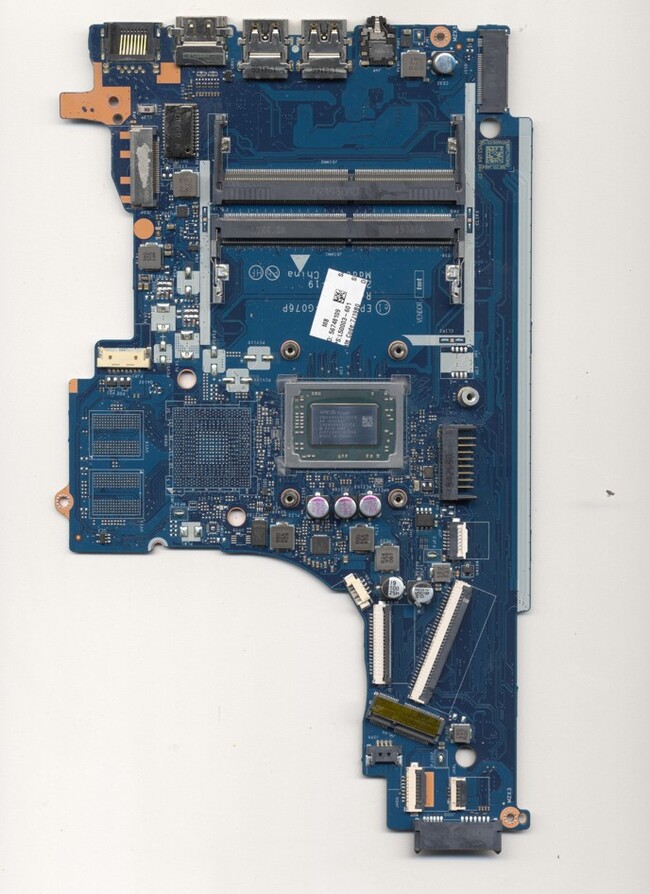

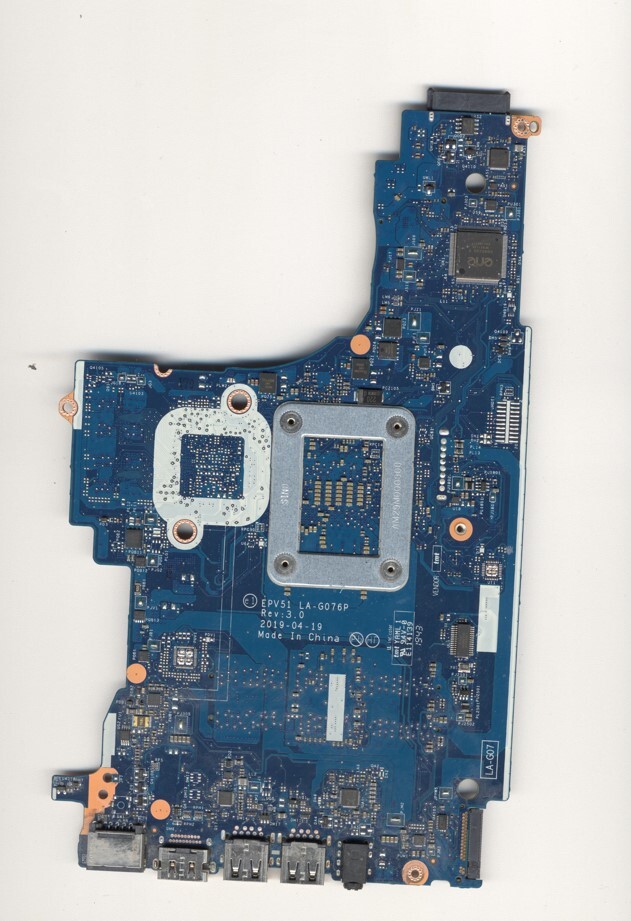

Ссылка на скачивание в оригинальном размере без сжатия - DOWNLOAD (также там можно найти схему, boardview, bios&ec dump)
PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе
БОНУС:
Купон на 100% скидку на VIP LITE: Pikabu88A31 (применять здесь)
Осталось активаций: 22
Всем привет!
В начале лета мною был выкуплен тонкий клиент в неизвестном состоянии за две шаурмы)
Блока питания в комплекте не было, но запитывая от лбп картинку я увидел. Зайдя в биос (системы тут не было) я немного приуныл. Характеристики его были крайне скромные, но, если верить официальному сайту леново, комплектации получше особо и нет.
Итак, характеристики:
Процессор - Celeron 847
ОЗУ - 2 Gb DDR3
Накопитель - 8Gb SSD
Первая часть апгрейда:
Разбираем клиент заранее выкрутив два винта на его задней части и сдвинув крышку вперед.
Раньше делали хорошо, диск с памятью не распаяны на плате и подлежат быстрой замене без особых замарочек. Родные ОЗУ с диском:
Оперативную память я возьму с запасом для себя, а именно восьми гиговую планку:
А вот с диском не все так просто. Стандартный 2,5 SSD диск не влезет в корпус. Найдя у себя диск от производителя Kingston на 120 Гб, я разобрал его и обрадовался ведь внутри плата размерами похожа на родную (раньше попадались большие платы).
Ну и его готовый вид внутри:
Ставим новую систему, драйвера и программы. Ну и смотрим характеристики нашего процессора:
Вкладка "Плата" (Потом нам это пригодится):
Встроенный тест CPU-Z:
Ну и температура под нагрузкой:
Достаточно скудненько(
Ну и этого мне мало, поэтому переходим ко
Второй части апгрейда:
Для этого нам необходимо добраться до процессора:
Который соответственно распаян на материнской плате:
Без лишних слов выпаиваем его
И ищу в закромах другой процессор:
По тепловыделению у меня был всего один подходящий процессор i3-3217U который я выпаял и отреболил с донорской платы. Тк меня это устроит без лишних слов запаиваю его и воле-а:
Клиент запустился с первого раза и процессор заработал нормально!
Ну и тот же тест в этой программе:
Разница заметна на лицо, работать он стал гораздо шустрее)
Но я не просто так просил сделать акцент на скриншоте с материнской платой. Дело в том что чипсет HM70 не поддерживает процессоры i серии (Список поддерживаемых процессоров)
Но он же работает, тест же я как-то провел, можете сказать вы мне. Да, он работает с ним, но всего около 30 минут.
Поэтому снова разбираем клиент, лезем в закрома и ищу новый хаб.
На замену решил взять HM76 ну и без лишних прелюдий выпаиваю старый, зачищаю посадочные места:
И впаиваю новый:
Полностью мою плату, собираю, включаю и тестирую:
Проблема с 30 минутной работай решена)
P.s.: МЕ регион в биосе я не чистил, без этого все работает нормально)
Сейчас я пользуюсь им как основным (этот пост пишется на нем), нареканий в работе нет, но будет еще одна часть, где в него будут добавляться новые функции, которых сейчас там нет(
В следующей части так же будет полноценный тест сиего чуда.
Мой канал в телеграмме - https://t.me/mr_booom4ik
Всем дачных ремонтов друзья!
Всех приветствую)
Будем возвращать с того света Lenovo L340-15IRH.
Все как обычно, выключили, а потом он перестал подавать признаки жизни.
Разбираем ноут, вытаскиваем плату, осматриваем, делаем замеры:
По 3.3В немного заниженное сопротивление, и через минуту стало понятно почему:
Имеется дырка в мультиконтроллере.
Пока не поменяем мультиконтроллер, дальнейшая диагностика не возможна, поэтому согласовываем с клиентом дальнейшие действия, получаем добро на замену и вперед.
Снимаем:
Ставим новый:
Но, работать он просто так не будет.
Здесь используется мульт IT8586E, в который нужно залить свою прошивку.
З.Ы. Нет, он тут не вычитывает свою прошивку из основного дампа, поэтому его нужно именно прошивать.
Достаем программатор вертьянова и работаем:
Ну и после этого ноут заработал)
Дополнительных дефектов не выявлено.
На всякий случай за кадром заменил фильтрующий конденсатор по питанию мультиконтроллера.
Протестировали и отдали клиенту)
Москва
То что СЦ снимают с рабочей практически карты всё ценное, лепят свой горелый хлам и возвращают - это история дневняя и массовая. Ну вот какой им смысл заменить по-честному предохранитель и кондёр, и взять за работу 1000-2000р? Лучше снять себе чип стоимостью 20-30к, память стоимостью 10-20к, а потом за счёт этих запчастей восстановить одну карту из кучи трупов, получив ~50-60к с продажи рабочей карты на Авито. Заодно с "мамонта" взять за диагностику 1000р
Сегодня мы будем менять стекло на 7 вотчах. Apple как обычно борется с переклейщиками. Но в этот раз я действительно удивлен.
Apple сделала 7 серию безрамочной. Но сделала это так, как никто не ожидал.
Начиная с 4 по 6 серию безрамочность упиралась в гнутое стекло, которое напоминало форму корыта, на дне которого лежит дисплей. И бились эти грани весьма охотно, что меня, как переклейщика, не могло не радовать. Но apple сделала финт ушами и поменяла форму стекла сделав его плоским, из за чего часы разбиваются теперь сравнительно меньше.
Стекло стало плоским с внутренней стороны и закругленным с внешней. От этого дисплей стал ещё больше, а изображение видно даже на гранях стекла. При этом габариты самих часов не изменились.
Короче, вот как было справа и как стало слева.
А вот как выглядят сами стекла. Это 4-6 серия.
А вот 7. Вообще разные стекла.
А на столе у меня лежит потерпевший той же серии, который мы и будем переклеивать.
Пока непонятно что с ними? А так?
Владелец решил менять стекло из-за глубоких царапин.
Но есть одна сложность, если туда полезть и начать их разбирать как 6 серию, то влетишь на дисплей. Но спасибо ютубу, парни оттуда все ломают первыми чтобы мы учились на их ошибках)
На видео парень расслоил дисплей, зачем то все равно склеил мертвую матрицу со стеклом и с гордостью заявил что дисплей потух)
https://www.youtube.com/watch?v=xghcAvwityE&ab_channel=J...
Мы его ошибок повторять не будем, поэтому сделаем правильно и будем цеплять не стекло, а рамку. Да, теперь в вотчах есть рамка)
Влагозащитной проклейки из двухстороннего скотча нет, дисплей теперь приклеили на герметик. Но герметик от удара может отвалиться и часы может залить водой. Поэтому стекло конечно бьется меньше, но от воды думаю помирать часы будут чаще.
Вся матрица и рамка это одно целое, залитое морем герметика, снять рамку невозможно. да и не особо нужно, потому что стекло будем резать сразу в ней. Как 12 и 13 серию айфонов.
Заводим струну между стеклом и рамкой.
И срезаем старое стекло.
Чистим матрицу и проверяем на работоспособность.
Все края матрицы - сплошной слой герметика. Поэтому если потянуть за стекло, то очень просто вырвать его с кусоком поляризатора, тем самым убив матрицу. Но у нас все в идеале, можно склеивать с новым стеклом. Часы я сажу на ультрафиолетовый гель, тк на оса пленку часы получаются с дичайшим количеством волн после барокамеры, потому что на высоком давлении подложка дисплея проминается, а оно нам не надо.
Склеиваем, запекаем в специальной 1000w уф лампе и проверяем результат.
Отлично, пора собрать часы обратно.
Ну и про олеофоб не забудем)
Часы готовы, можно возвращать владельцу.
Все вместе вышло в 10000р
Всем удачных ремонтов.
г. Санкт-Петербург
Я ВКонтакте: vk.com/mountancore
Я в телеграме: https://t.me/Mountancore
Интересные посты для ликбеза:
С чем едят Amoled и OLED матрицы
Насколько прочное стекло используют в мобильных телефонах?
Аккумуляторы в телефонах и с чем их едят
На чем держится влагозащита IP67? На примере Iphone 8
Приглашаю всех желающих в комменты для совместного веселья)
А тем, кто напишет, что пост реклама - пришлю мемы с Эриком Андрэ.
Всех приветствую)
Да, в 2022 году еще есть люди, которые хотят чинить такие ноутбуки по тем или иным причинам)
Поэтому приступаем.
Дефект: при включении, матрицу заливает белым цветом и всё:
Как обычно, у такого дефекта может быть много причин, вплоть до не исправной матрицы. Но мы имеем дело с Sony на платформе AMD, а это значит, что у него есть несколько типовух, и одна из них, это 2001 мост)
Разбираем:
В районе кнопок тачпада есть, залитие. Но очистка и пропайка этого участка проблему с белым экраном не решила.
Смотрим на северный мост:
Он 11 года, без компаунда и видны следы флюса по его периметру. Делаем вывод что его или меняли, или грели.
Делаем диагностический прогрев моста, включаем ноут, видим картинку, делаем вывод что северный мост нужно менять.
В любом случае его уже в помойку.
Ремонт таких аппаратов я осуществляю без гарантии, так как все 2001 мосты которые есть в продаже, в 99% случаев б/у, перемаркированные и так далее. Поэтому невозможно даже примерно сказать сколько он проработает.
Клиент дал добро, а значит меняем чип на другой:
Меняем термопасту, на мост кладем новую термопрокладку 1мм так же от Arctic cool:
Убеждаемся что термопрокладка подобрана верно и прилегает к радиатору:
И запускаем ноут:
Затем его собираем, пару дней тестируем и выдаем клиенту. Пока тестировал, накачал каких то обновлений:
На этом ремонт окончен.
Москва
Давно хотел написать пост по ремонту, но руки никак не доходили.
В посте я укажу лишь своё мнение и свою точку зрения, как произошло и почему, не претендую на объективность.
Клиент принес 2080 ti, с его слов "играл в игры, обучал нейронки", в один грустный день компьютер перестал давать изображение.
Чтож, действительно, грустная история, особенно странная для такого красивого исполнения данной карты:
Это у нас msi rtx 2080 ti gaming x trio. Одно из лучших исполнений данной карты, по моему скромному мнению. Быстрый замер потребления показал ниже 0.1а потребления, что крайне мало для такой карты. Похвалил в голове msi за наличие предохранителей на данной карте, разбираем и осматриваем:
На этом фото сразу 3 "забавных" детали. Акцент сделан на самую неприятную и бьющую по кошелку - память, на этой карте стоит тот самый hynix h56g32cs4d, о браке которого не говорит лишь ленивый. И теперь вопрос - а что она делает на 2080 ti, если ставилась лишь на rtx 3060ti? Ответ очевиден, она не должна быть тут, её подменили.
Связываемся с клиентом еще раз и спрашиваем - как же так? Выясняется, что карта уже побывала в сц (ну да, по украденной памяти мы это поняли) и там даже вынесли диагноз, не забыв взять за диагностику 2000р. Если мне кто-то расскажет - зачем клиентам скрывать подобное, буду благодарен, это, порой, действительно мешает ремонту.
Пора взять в руки мультиметр и обнаружить короткое замыкание по памяти :) Что в 90% случаев означает полную нерентабельность ремонта данной карты. Но не в нашем, поскольку как мы уже выяснили выше - память подменили, а значит могли и плохо поставить / поставить память в КЗ / постарались. На этом этапе согласовываем стоимость ремонта с клиентом, поскольку примерный масштаб катастрофы ясен.
Снимаем с карты всю память, короткое замыкание не ушло, тут на помощь приходит тепловизор, с помощью которого мы находим сколотые элементы в обвязке видеопамяти. Исправляем этот и 2 других подарка, которые нам оставил предыдущий сц.
Проверяем,какое потребление у карты в этот раз
Вот, намного лучше, карта уже выглядит почти здоровой)
Подключаем к компьютеру иииии получаем пост код d6.
Это уже что-то, этот код означает как минимум то, что карта определилась компьютером.
И, да, перевёрнута флешка биоса на плате была не просто так (один из подарков предыдущего сц), прошиваем флешку биоса и наконец-то получаем хоть какой-то результат. Пришлось зашить биос с версии карты Ventus, если тут есть мастера - с удовольствием выслушаю их предположения - почему? На этом фото подсказка.
Да, некоторые видеокарты могут выдать чистую картинку без видеопамяти физически.
Теперь разберемся с остальным, что нам оставил предыдущий сц)
А это куча сбитых элементов в обвязке видеопамяти.
Ну и финальный аккорд - осталось заменить всю память, я выбрал новый самсунг. Отмоем всё это дело чуть позже, как убедимся, что восстановили обвяз памяти и поставили память корректно.
Ставим в компьютер, проверяем тестом памяти - PASS, а значит память стоит и обвязка восстановлена корректно.
Теперь пришло время заняться охлаждением карты - заменим прокладки, термопасту.
То, что было "до" сложно назвать термоинтерфейсами.
Наконец-то карта выглядит хорошо, самое время её тестировать. Загружаемся в виндоус ииии получаем чёрный экран после подхвата драйвера. Mods не запускается, всё остальное (в том числе выбранная в вбиос конфигурация памяти говорит, что всё отлично).
Крайне грустный итог, учитывая, что ГПУ подменили в предыдущем сервисе, как раз поэтому и пришлось зашивать биос с версии вантус.
Какой итог всей этой истории? Никогда не отдавайте технику на ремонт без рекомендации. Как правило, карты после других сц приходят в состоянии в 10 раз хуже, чем до их вмешательства. Конкретно по видеокартам в Москве я могу рекомендовать лишь 3 человек, для понимания масштаба.
Если никто из друзей не может подсказать, то лучший выход это площадки для мастеров, где можно посмотреть на работы мастера и прочитать отзывы.
Не стоит недоговаривать / не рассказывать мастеру о том, что делали с техникой, это сэкономит его время, а значит и ваши деньги.
Ну и если кого-то интересует - стоимость ремонта была бы 20 тысяч рублей с гарантией в 3 месяца, в случае успеха.
На любые вопросы готов ответить в комментариях, по любому десктопному железу.
Всех приветствую)
Клиента стала беспокоить ошибка Fan Error появляющаяся при включении ноутбука.
Он заказал новый кулер в ПД, поменял, но ошибка так и не пропала.
Затем ноут принесли уже ко мне)
Вот он:
Сняв заднюю крышку, в глаза бросилась некая перемычка:
Достав плату я увидел еще одну, а так же пломбу с китайскими иероглифами.
Очевидно, плату купили на Али:
Так же на плате меняли мультиконтроллер и несколько каких-то элементов:
Это все не имеет отношения к нашей проблеме. Но для красоты я убрал колхоз с перемычками и припаял целые элементы:
Снимаем радиатор, а там майонез:
Сняв радиатор, я отсоединил кулер и запустил его напрямую от ЛБП. Он рабочий.
На всякий случай я пропаял разъем подключения кулера:
Но результата это не дало.
Потом, чисто случайно запустил ноут без динамиков, и о чудо) ошибка ушла)
Для наглядности, вот вам видео:
В чем суть проблемы: конструктивно, двигатель кулера находится прям под магнитом динамика.
А поскольку это не оригинальный кулер, а китайский аналог, то попался просто не качественный.
То есть двигатель кулера попадал под магнитное поле динамика, поэтому он и не работал.
А первый кулер действительно помер, он на прямую от лбп не запускался.
Проблему устранили покупкой оригинального кулера с разборки)
Вот такой вот случай был)
Москва
