Замена кнопок на микрофонах Sennheiser G1 (процесс с фото)
Никого не призываю повторять мои действия, я все работы выполняю на свое усмотрение, на свой страх и риск. Не сомневаюсь, что для специалистов отрасли описанное в посте и без меня очевидно, поэтому предлагаю считать настоящий пост заметкой в рабочем дневнике.
Так сложилось, что на моей работе больше полутора десятков лет используются вокальные радиомикрофоны Sennheiser SKM100 и SKM300 первого поколения (G1). Характерная поломка микрофонов этих и похожих моделей в том, что пользователи (в основном девушки с длинными ногтями) выламывают достаточно нежную кнопку включения-выключения. Вроде бы в Sennheiser G2 корпус аналогичный, поэтому наверняка эта проблема тоже проявляется. Почему-то близлежащие сервисы по ремонту бытовой электроники отказались от такой работы, а "профильный" мастер по ремонту запросил слишком большую сумму. Несмотря на страх, вызванный кажущейся сложностью ремонта, процесс оказался очень простым.
На момент ремонта в "ЧипЫдипе" и на Митинке подходящих кнопок не нашлось, поэтому заказывал с AliExpress. У них большие проблемы с адекватными названиями ("Микрокнопка большая черепаха 4 контакта SMD" и т.д.), поэтому советую ориентироваться при поиске на следующий чертеж (я заказывал такие кнопки, и они точно подошли):
Получив детали, вооружаемся двумя отвертками типа "звездочка", пинцетом, паяльником (лучше двумя) и прочими паяльными принадлежностями. Приступаем к разборке:
Шаг первый. Откручиваем три винта по окружности втулки с резьбой и снимаем пластиковый колпачок, закрывающий всю электронику.
Шаг второй. Отсоединяем белый шлейф от тонкой платы, откручиваем фиксирующий винт и вынимаем плату из ручки. Для отсоединения шлейфа необходимо отщелкнуть черный фиксатор разъема в сторону вытягивания шлейфа. Лучше всего это делать пинцетом. При вынимании платы она может упереться в металлический кожух дисплея - в таком случае допустимо немного отогнуть плату.
Шаг третий. Откручиваем единственный винт, крепящий плату с дисплеем и снимаем её. Будьте осторожны, чтобы не оборвать шлейф, соединяющий две платы. Чтобы плата с дисплеем и шлейф не мешали, шлейф можно отсоединить.
Шаг четвертый. Демонтируем поврежденную кнопку и заменяем новой. Для демонтажа я приловчился использовать два паяльника: зажимаю между жалами деталь, прогреваю все выводы одновременно и снимаю, как пинцетом. Имейте в виду при демонтаже, что снизу у кнопки есть две пластиковые ножки, которые входят в отверстия в печатной плате. Из-за этого кнопку не получится сдвинуть, а нужно снять вверх с поверхности платы.
После замены детали смываем флюс, производим сборку в обратном порядке и запускаем караоке проверяем работоспособность.
Кстати, вот как выглядит кнопка внутри. Видимо, пластиковый толкатель имеет форму клина, и нажатие в горизонтальном направлении приводит к продавливанию контактной пластинки вдоль вертикальной оси.
Тем, кто столкнулся с такой же проблемой, могу выслать ссылку на кнопки на aliexpress (покуда товар доступен для заказа и есть в наличии) или отсыпать пару кнопок (территориально в г. Москва) для самостоятельного ремонта.
Коллеги, спасибо всем, кто дочитал до конца. Желаю успехов в творческом и техническом созидании.
Показать полностью
11
Ремонт iPhone 14 Pro Max после падения

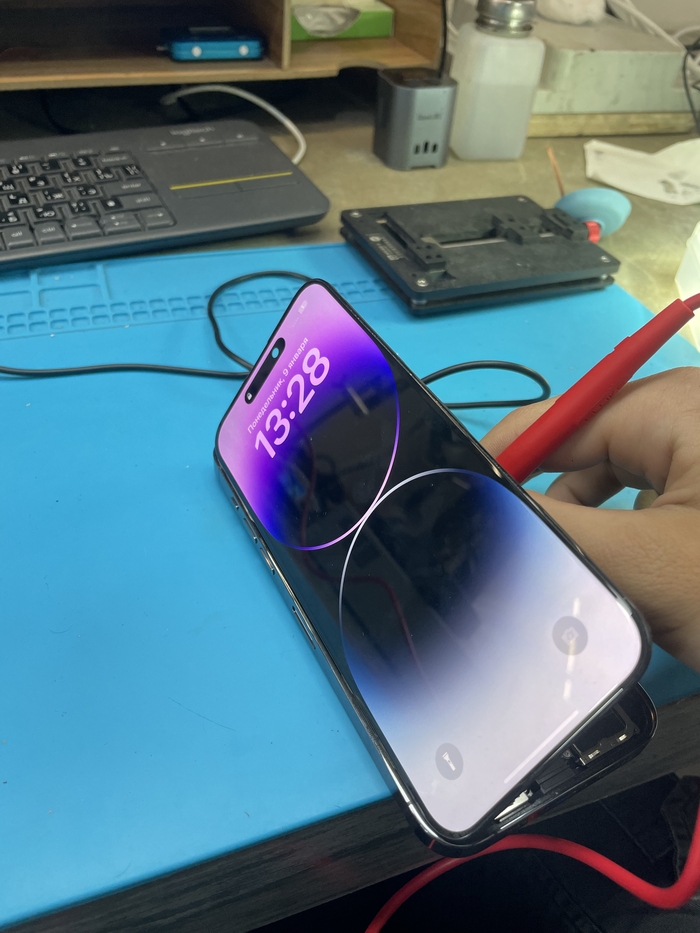

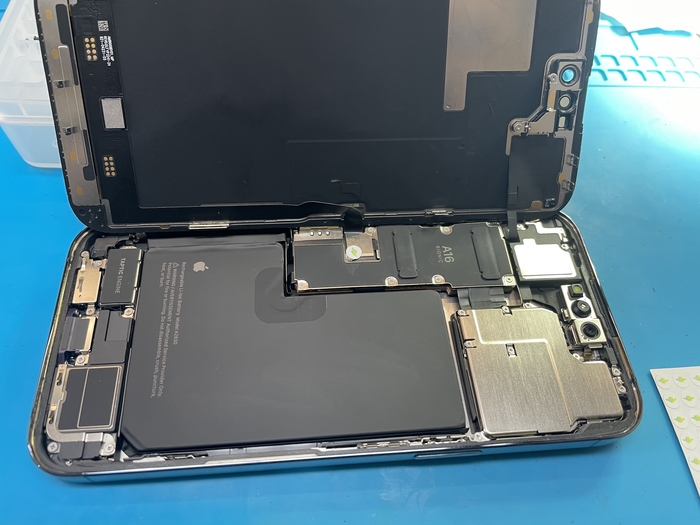

Сегодня у нас на ремонте пока еще не устаревший огрызок после небольшого падения. Внешних повреждений кроме пары царапин на защитном стекле нет, по этому вскрываем телефон и извлекаем плату. Первым же замером находим проблему, а именно короткое замыкание на коннекторе батареи. После подачи питания на плату тепловизор показал нагрев с внутренней стороны верхней платы, что ж значит будем разделять платы. Первым делом снимаем все наклейки.

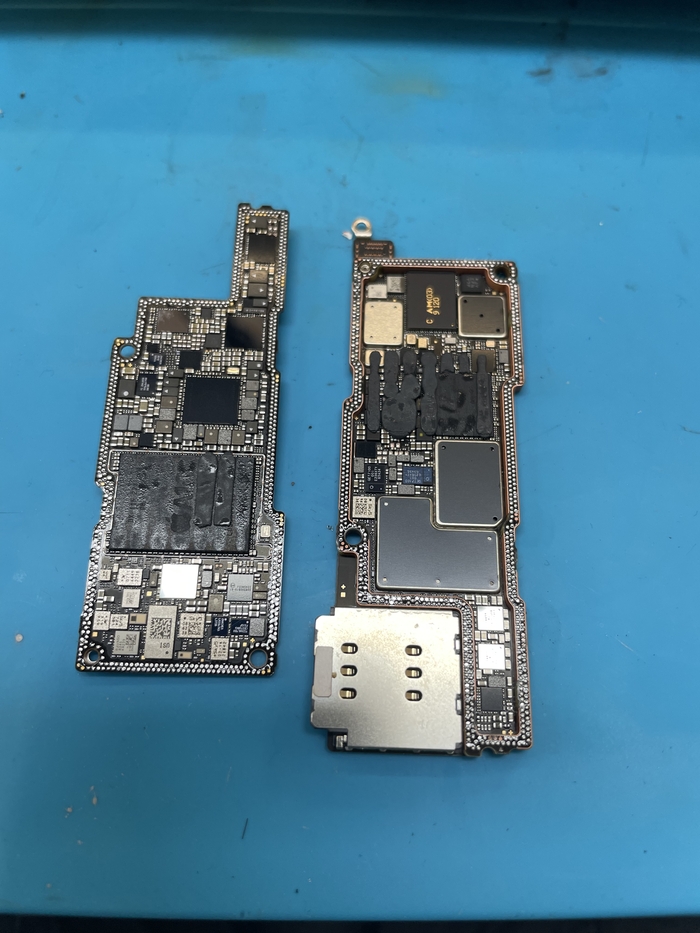

Так как на колодок на 14 серию под нагреватель JC мы еще не получили придется половинить платы на немного неподходящим по размеру для айфонов подогревом от Термопро.
После успешного разделения опять подаем питание на замкнутую линию и видим что основному контроллеру питания немножко нехорошо.
Даже не знаю почему он вышел из строя, наверное заводской дефект.

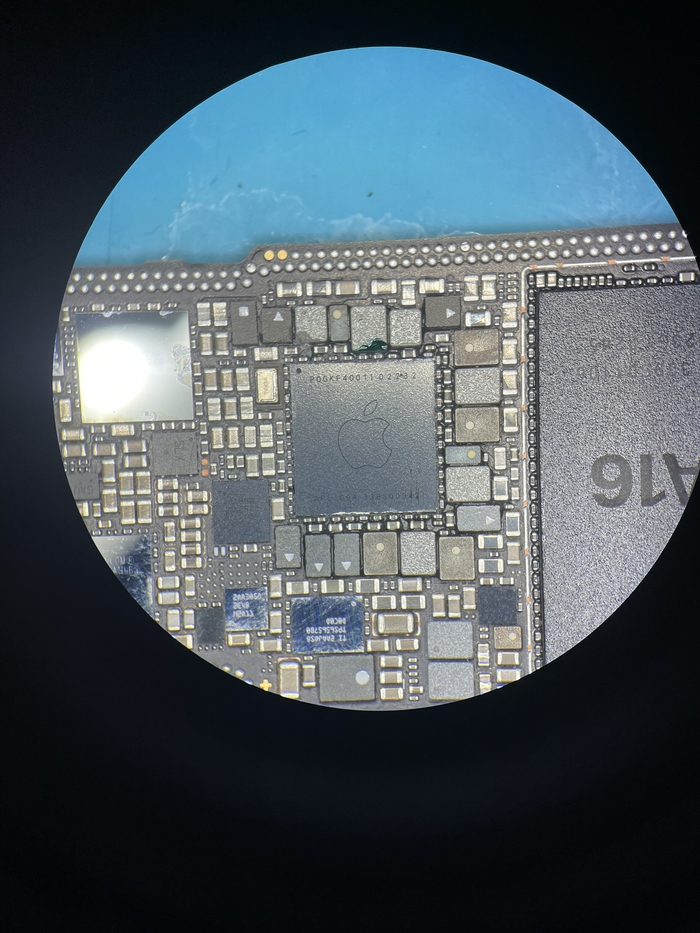

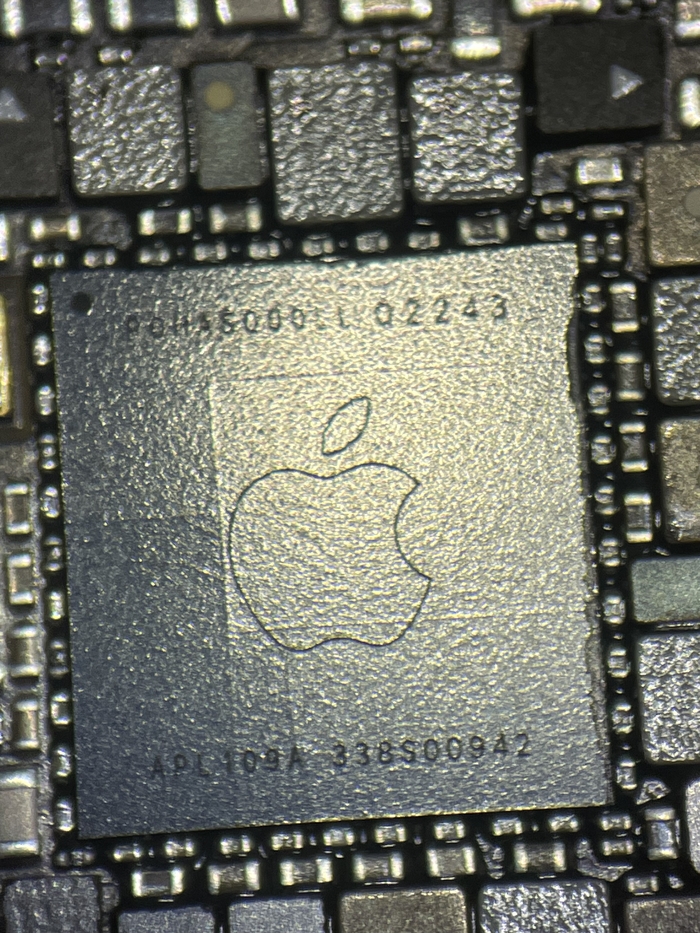

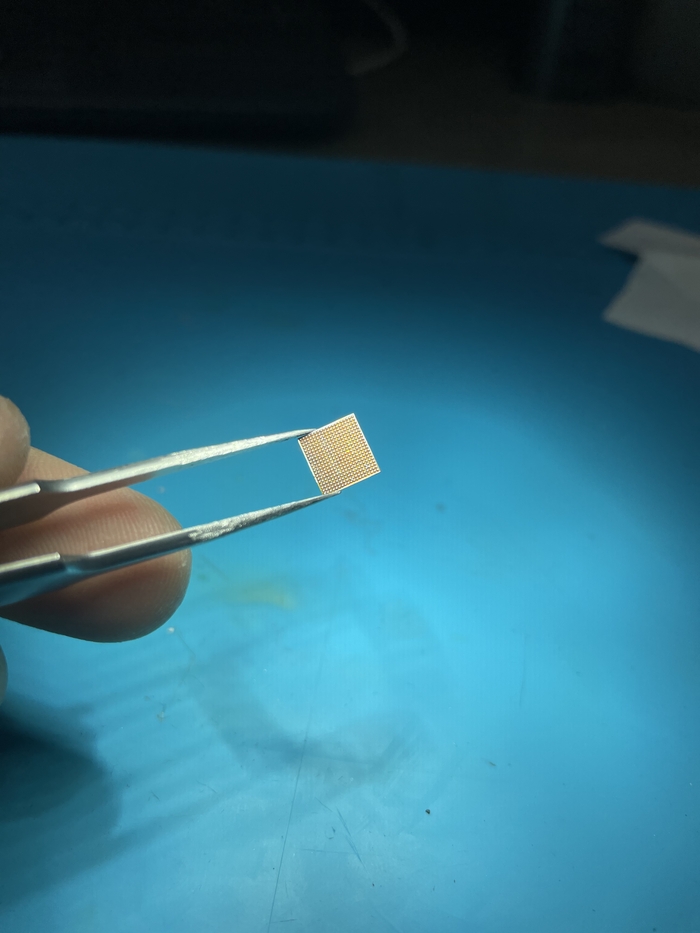

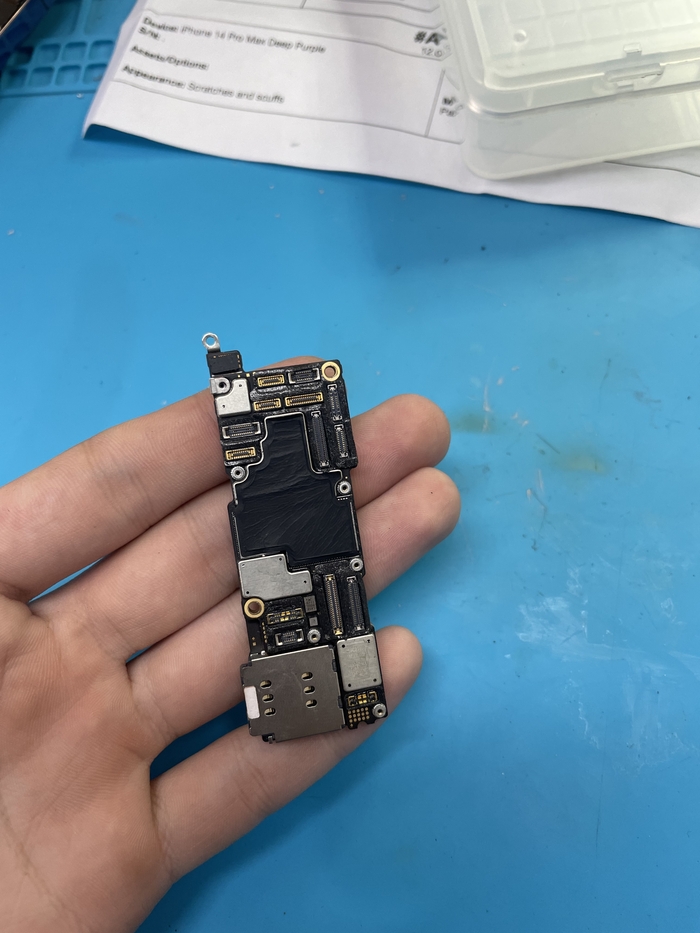

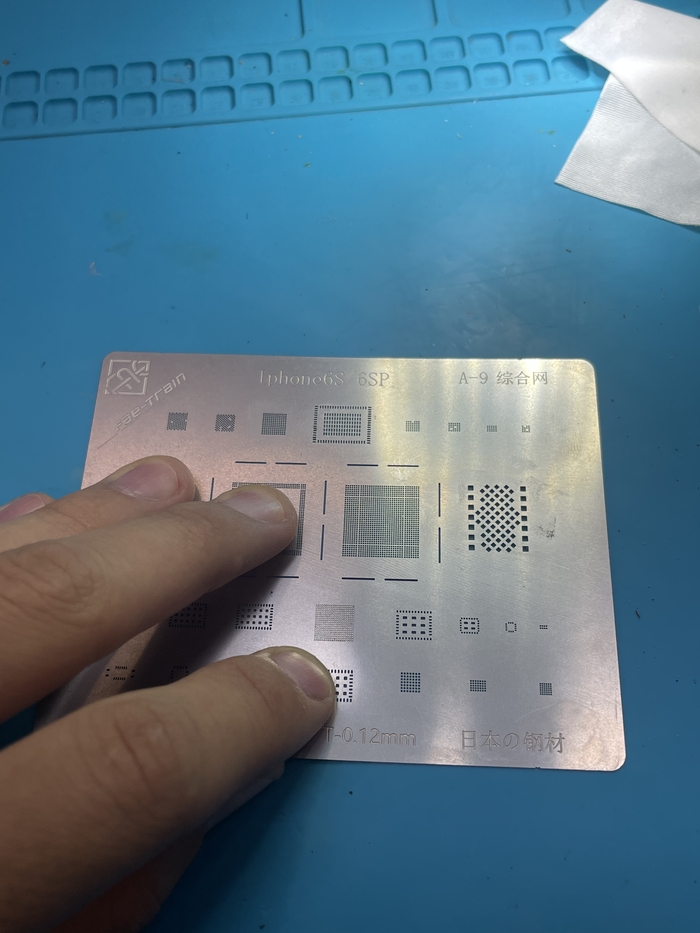

Будем менять на новый, для этого снимаем с донорской платы контроллер питания и накатываем это трафаретом от 6s.

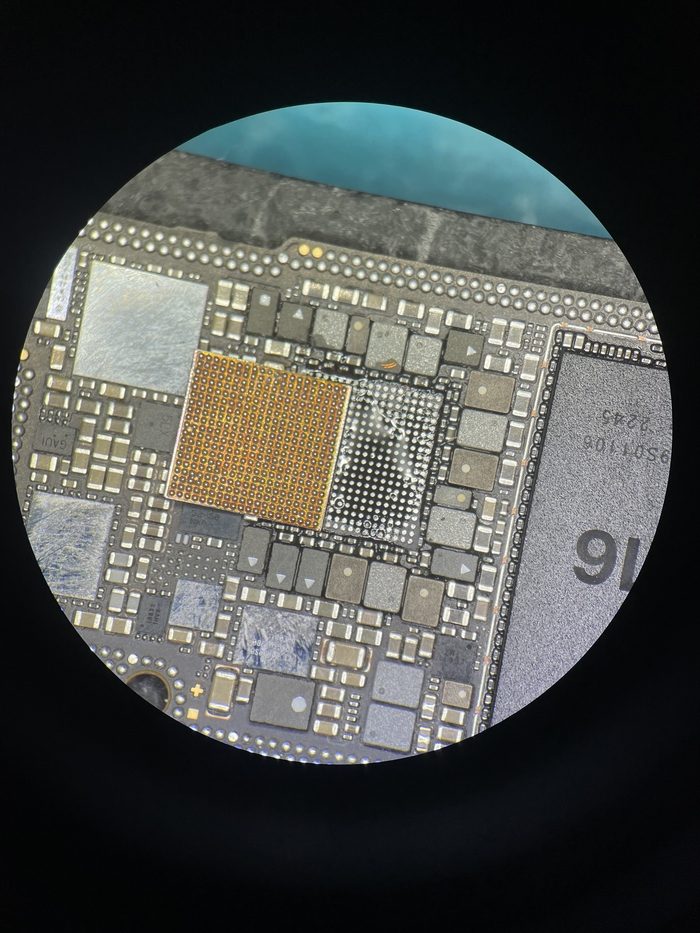

Далее чистим компаунд вокруг мертвого чипа и подготавливаем его для снятия паяльником.

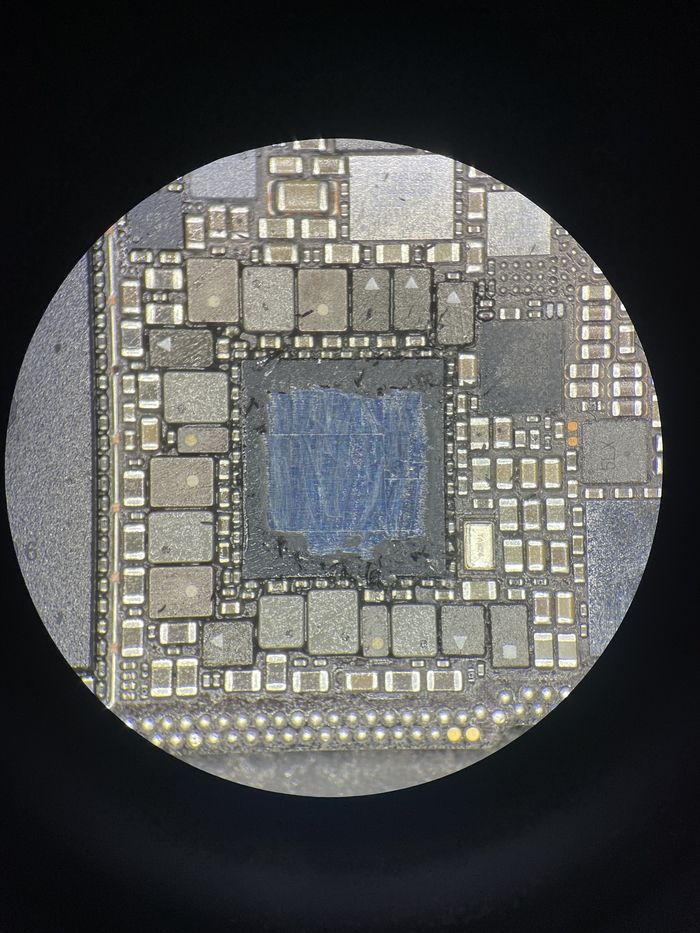

После снятия чипа и зачистки посадочного места сажаем новый контроллер на место.
И включаем отдельно верх с блока питания.

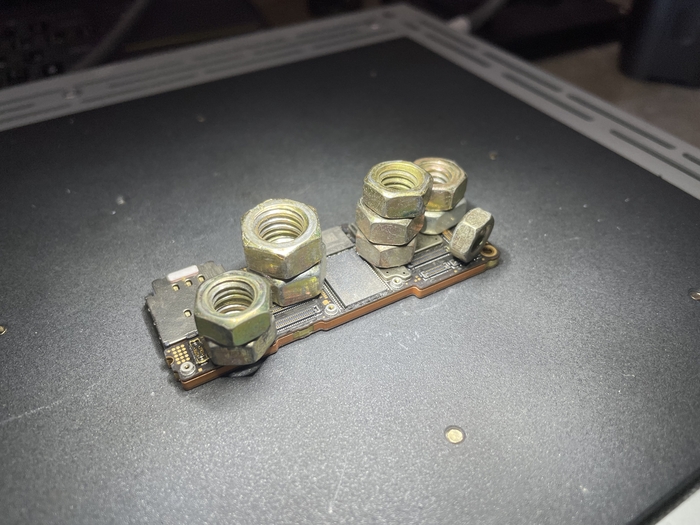

Аппарат включился, значит можно спаять половинки взад. Сажать будем на заводской припой по этому закидываем платы на подогрев и сверху кладем грузиков для того чтобы половинки лучше сели.
После пайки возвращаем наклейки.

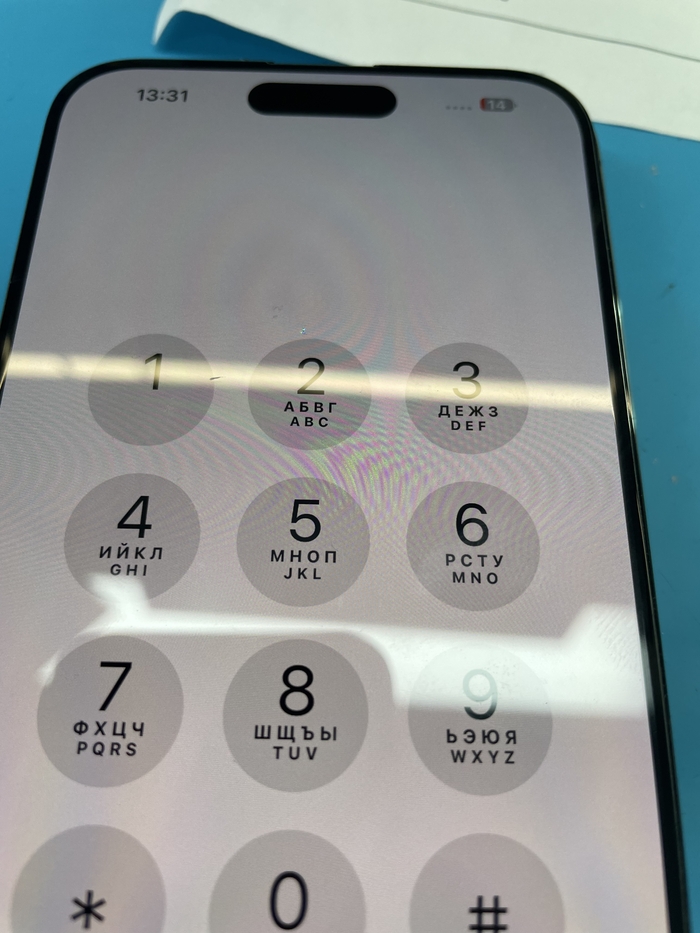

Дальнейшие тесты показали две дополнительные проблемы, а именно вышедшие из строя ширик и теле камеры в сборке камер и битые пиксили на дисплее.

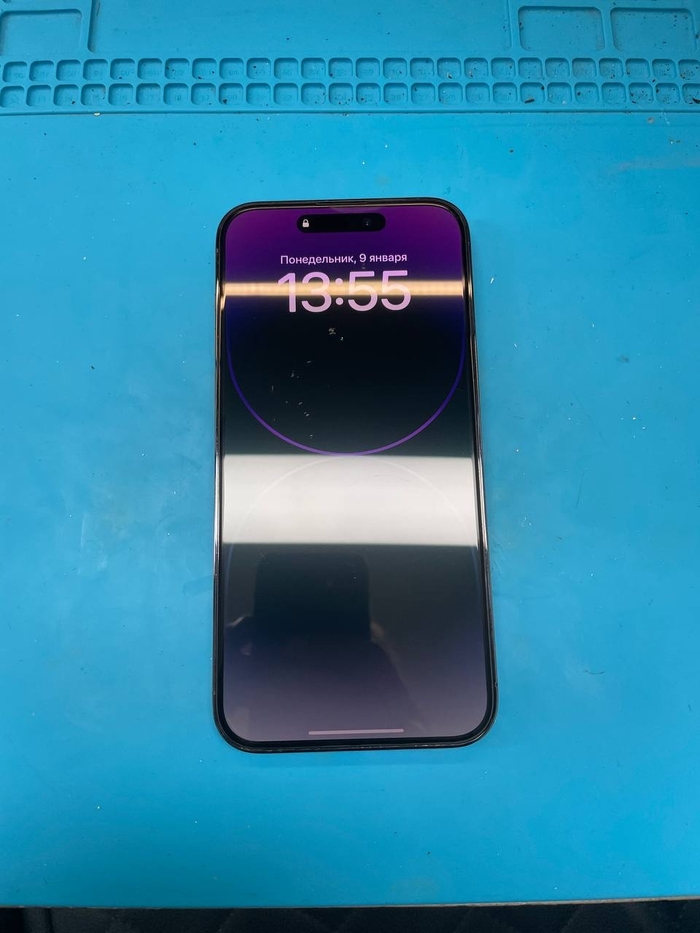

От замены камер и дисплея клиент отказался по этому собираем устройство как есть.
На этом всё, до встречи в новым постах.
Показать полностью
16
1
Да тут просто шлейф подпаять. Конструктив современных шлейфов. Iphone 12 Pro max
Добрый.
Очень часто слышу от клиентов просьбы припаять или создать какой нибудь шлейф для интересного изделия, но почему то, когда слышат стоимость восстановления современного шлейфа, то сразу дорого, да там всего то пара дорожек и т.д.
Итак.
В этом посте покажу достаточно продвинутый шлейф на дисплей современного телефона.
В пример возьму iPhone 12 Pro Max.
История банальна:
Телефон куплен на авитах как б.у.
Чуток попользовался и тач начал лагать.
Клиент его разобрал и увидел уже паянный шлейф на изгибе дисплея, но по всей видимости открыл телефон не с той стороны и ещё сильнее надорвал его.
На замену был куплен олед копия, но проходил он не долго. В тепле начинало мерцать изо и покрываться шумами каждую секунду.
Решил клиент восстановить родной оригинальный дисплей и с этим вопросом обратился ко мне.
Надрыв был в этом месте, тут правда я уже чутка поковырялся.
Рамка по кругу уже была отклеена.
Итак.
Работоспособность дисплея мне неизвестна, а посему сразу согласовываю стоимости восстановления.
Неудача: 2 тысячи. Сюда входит 1000р нерабочий битый донор+доставка и мне чутка моральная компенсация.
Удача: 8 тысяч, но если будет битая матрица, либо полосы, либо частично рабочий тачскрин - оплата в любом случае.
Почему же стоимость восстановления равна почти половине стоимости дисплея?
А вот почему
Шлейф не как обычно одно или двух сторонний.
Сколько же слоёв содержит современный шлейф?
Да ща покажу зайбал)
С нерабочего орига отрезаю вот такой кусок
Полностью отрезаю родной шлейф и зачищаю его слои:
Да. Этот гибкий шлейф имеет 5 слоёв.
Ширина около 5мм, а высота не более 1мм.
На каждый слой приходится примерно 0.15мм.
Закрепляю шлейф с донора в самом неподвижном месте
И делаю его зачистку
Так.
На этом расстоянии мне нужно сделать около 50 перемычек.
Диаметр проволоки 0.08мм.
Начинаю с самого нижнего слоя
Тут всё просто.
4 перемычки. Всё. Хорош. Беру 8к и иду подкидывать дисплей xD
Но было бы так просто, то я не написал бы этот пост.
Закрепляю маской.
Далее 4й слой с немного большим количеством пистрюлей.
Делаю 11 перемычек
Заливаю маской и делаю 3й слой частично.
Сначала 12 перемычек, идущих на изображение
Заливаю их маской, что бы не мешались.
Следом делаю 4 мычки снизу, заливаю маской и сразу делаю на 2м слое поверх ещё 5 штук
Линии тачскрина в 3м слое так же делаю по частям.
Сначала 7 штук
Снова маска.
А потом ещё 5.
Во втором слое всего 2 контакта
Всё это снова заливается нежирным слоем зелёнки и сверху на первом слое идёт питание самого дисплея
Всё это заливается жирным слоем той же маски и сушится минуты 3.
По итогу имею вот такой колхоз
Теперь надо склеить раму к стеклу.
Дорогущего клея я не имею, так как не занимаюсь переклейкой, а присобачу его на клей от компании i2c
Ядрёная тема. Держит лучше, чем момент, да и при нагреве можно оторвать без проблем, правда с зачисткой придется повозиться полдня)
Теперь момент истины и выяснение за что я потратил 7 часов вренеми. 2к или 8к?
А вот и попадос клиента на денежку. Дисплей изначально был с полосами.
Я предупреждал и согласовал ремонт и возможные проблемы сразу.
Узнать без полноценного ремонта это не получилось бы.
Ситуации масса, начиная от некачественной разборки его клиентом и заканчивая условиями хранения, а учесть, что это переклеенный дисплей, то есть вероятность, что это случилось со временем, так как отклеился шлейф дешифратора от стекла матрицы.
Дисплей, кстати, родной, а вот копия, которая стояла некоторое время - начала разваливаться.
Теперь о масштабах.
Сравнение шлейфа с рублёвой монетой для понимания масштаба микропайки
Требуемый инструмент для таких работ - безсвинцовый паяльник с ручкой c115.
Ещё раз.
Шлейф имеет 5 слоёв.
Ширина примерно 5мм, высота около 1мм.
Диаметр перемычки 0.08мм.
Длина каждой около 6мм.
Шаг между перемычками так же как и диаметр перемычки 0.08мм.
Сделано 52 перемычки.
Высота шлейфа практически не изменилась в месте ремонта.
Затрачено 7 часов.
Заработано 8 тысяч - 1000р донор. Итого 7к чистого заработка.
Вычтем так же аренды помещений и оборудование, а так же свет и отопление.
В общем на обед и проезд сегодня я заработал xD
В общем что хотелось бы сказать.
Пайка современных шлейфов это не просто соплю с палец кинул и готово за 10 минут, это полноценное дрочево, которое во-первых не всегда делается на месте, а во-вторых не всегда бывает дёшево, а в-третьих не каждый возьмётся за такую авантюру.
Возможно никто в мире, кроме индусов, такой хернёй как я ещё не занимался, ибо заменить модуль то попроще будет)
Ну а мне скил в микропайке, ведь в будущем нужно уже будет паять транзисторы в процессорах на микрометрах, поэтому надо учиться xD
Чуток видео процесса, хотя там особо ничего не видно. Осторожно. Видос со вкусом громкого звука)
Задать вопрос по сложным восстановлениям шлейфов можно мне в телегу, где так же есть шаги этого ремонта, либо в почту, контакты которой можно зачекать по моему нику в яндексе, а также можно написать в инстаграмм.
Либо зовите меня тут по призыву @R.Fon
Увидимся)
Показать полностью
23
1
Ответ на пост «Науй R-Fon»1
@R.Fon полностью поддерживаю тебя, так как был в той же ситуации. Обращался дважды к тебе, iPhone X работает до сих пор уже боольше года после твоего ремонта, за что очень благодарен и всем своим знакомым кто обращался я советовал тебя и отправлял их к тебе. Я тоже работал в сфере ремонта, только ноуты чинил. Спустя три года графика 6/1 я выгорел до тла. В один прекрасный момент я просто не хотел идти на работу вплоть до истерики, придумывал различные причины/катастрофы лишь бы не идти никуда. Тоже страшно заебало, очень.. И всему причина это люди, тупые, наглые и бестактные. Всем нужно быстро качественно и бесплатно. Все хотят хорошую зарплату, качество жизни и тд, а когда приходит их очередь оплачивать чужой труд, то почему то начинают включаться внутренние евреи, торговаться за 100-200-500р и тд. Мастера тоже люди, они не работают за доширак, они тратят время на свои знания, опыт и профессионализм, но мало кто хочет это понимать и осознавать. Заебываешься объяснять ценообразование. "Вы заменили лишь конденсатор/резистор/микросхему, почему 3000? Вы думаете я не знаю сколько стоит кондерсатор?" А то что блять я пол дня потратил чтоб его найти их не фига не волнует. Или звонят по 5 раз на дню, и заебываешься ообъяснять что это не макдак, что на их китайское говно деталей днем с огнем не сыщешь и т.д. Приноосят устройства в таком состоянии что прикасаться противно, грязные, заляпаные непонятными субстанциями, с тараканами, обоссаные котами/детьми. Делаешь замечание а в ответ " А чо такова!?" Вы блять когда к врачу идете тоже не моетесь? Или обувь когда в ремонт сдаете тоже ее отдаете грязную и вонючую? Фу..
Короче я зарекся работать в такой сфере на постоянке, помогаю индивидуально и разово только, по старой памяти. Ушел в IT, прекрасно работаю сисадмином на неплохой ЗП. Иногда вспоминаю те дни и сердце до сих пор сжимается. Ну его нахер... Единственное что могу порекомендовать, возьми отпуск на месяцок другой, отключи голову и телефон и просто расслабься. Бухай, гуляй, кури и трахайся. От всей души желаю, почувствуй жизнь и свободу.
Показать полностью
Оригинальный lightning как способ убийства Iphone
Добрый.
Суть поста уже понятна из его названия, но пожалуй расскажу историю как это происходит.
Каждый у себя в шкафу или гараже хранит некое количество проводов, работоспособность коих под сомнением, а выкинуть жалко, вдруг пригодится)
Так провод лежал у моей клиентки в шкафу на хранении.
Провод оригинал, подвоха нет.
И вот днём звонок:
Нашла провод, решила зарядиться через него. Айфон показал зарядку, вроде заряжался, но по факту начал разряжаться и по истечению некоторого времени аккум разрядился и фсё. Включиться уже не смог. Хочу принести на ремонт, сколько примерно денег.
Жена озвучивает примерную сумму за ремонт, так как понять по описанию какой контроллер ушёл гулять не понятно.
Вечером звонок.
Добрый. День все дела, дочь сегодня звонила по поводу 11 айфона, так вот, а сколько будет стоить ремонт 12...
Суть такая, что дочь не вытащила неисправный провод, маман пришла с работы и что? Да. Начала заряжать стою двенаху через него)
Естественно айфон показал зарядку, а потом потух.
Double kill xD
В чём же причина спросите Вы?
А вот картинка
Оригинальный провод в конструктиве имеет стабилизатор и защиту по току и вот в некоторых случаях при пробое линии 5v между data+ или data- в контроллер usb прилетает 5v, что не есть хорошо. Логику контроллера выбивает и всё, он больше не раб.
Многие юзают надломленные провода у разьема?)
Юзайте, я не против.
Так вот. 11 яблоко принесут позднее, а сначала решили сделать 12 айфон, ибо там вся работа. Попросили срочно с небольшой доплатой.
Ок, отодвигаю все заказы и приступаю к диагностике.
Зарядка не заряжает. Даже микроампер не берёт.
По опыту предполагаю контроллер заряда, который эпл называет tigris )
Разборку показывать нет смысла, покажу красивую карточку с дохлой материнской платой
Любоваться времени нет, попросили сделать быстро, поэтому распаиваю половины
Решил подключить плату к блоку питания. Если неисправен контроллер usb, то телефон запустится, если нет, то контроллер заряда под замену.
Естественно плата не стартует. Висит на 300мА.
Решил посмотреть по телевизору, что там греется
Проц)
И интересна красная точка снизу. Проц очень маловероятно что умер, так как там очень много защит по току.
Интересующее находится в этой области
Пробежавшись по мелочёвке я обнаружил короткое замыкание на линии 6в. Это ldo зарядки, выход на фильтрующие конденсаторы и общего с разводкой платы нет. Чисто линия масса - конденсаторы - контроллер заряда.
Значит снимаю с донорской платы, делаю реболл микры, выпаиваю неисправную.
Любой пионер в сервисе с этим справится, хотя... Меня порекомендовал один из сервисов в Москве, так как у мастера нет оборудования для айфонов выше 10 серии.
Далее запуск, которого не было. Но от зарядки начал брать ток в 600мА, что уже говорит о том, что я двигаюсь в правильном направлении.
Если включить логику и опыт предыдущих ремонтов, а так же почитать схемы, то можно заподозрить ещё одну связанную с зарядкой микросхему - контроллер usb craken.
Снимаю - меняю так же с донора
Теперь пробую запустить от блока питания
Но вот незадача - телефон заряжается в половину от заявленного, да ещё только в выключенном состоянии.
Причин может быть 2 - одна из установленных мною микросхем нерабочая.
Чтож. Лишний раз греть плату не хочется, поэтому беру второй комплект с другого донора
По итогу я вернулся к изначальной проблеме xD
Телефон перестал включаться и заряжаться. Ну не петух же?
Психую и достаю донора для переносов
Жалко было тратить, но что поделать. Отдельно микрухи покупать дорого, проще доску купить и от туда украдать чуть по чуть)
Запаиваю 100% рабочий комплект
Вот теперь другое дело.
56% ремонта выполнено.
Далее остается зачистить половинки и через трафарет намазать шары
Клею гарантии, всё как положено
После запайки у телефона пропала сеть. Ну ясно, рама не села.
В общем делал реболл 3 раза и на последнем телефон работал 1 секунду, зависал и перезагружался с розовым экраном.
Что бы понять, что там с ним случилось, пришлось заново раскидать платы, зайти в логи работы и почитать, что ему не понравилось
Где то i2s шина потерялась)
Снова всё запаял, проверил. Работает. Значит собираю все подушки и привожу плату в презентабельный вид
Окончательная проверка и сборка
А это было затрачено в процессе ремонта
По времени ремонт занял 4 часа, хотя дольше всего возился с посадкой рамы.
Стоимость такого ремонта 10к.
Задать вопрос по дешёвым оригинальным проводам можно мне в телегу, либо на электронную почту, контакты которой можно найти по моему нику в яндексе, а так же периодически публикую видеокарточки в инстаграмме.
Либо зовите меня тут по призыву @R.Fon
Ну либо если читать не хотите, то вот короткое видео этого ремонта. Присутствует живой звук.
Увидимся.
Показать полностью
22
1
Замена стекла на Poco F3. Отличный дисплей(тем более за свои то бабки)
Сегодня у нас на переклейке смартфон одной из компаний, которая до сих пор не сказала российскому рынку "Пока". Poco F3.
Xiaomi давно уже выкатывает конские прайсы в косарь американских рупий за телефоны под своей маркой, но что же делать любителям сэкономить? А для них Xiaomi сделала суббренды Redmi и Poco клепая через них трубки в 100-500 баксов для старой гвардии фанатов. Поэтому угол любви сяомистов сместился на поко с редми.
И на самом деле трубки за свою цену реально не самые плохие. Их краеугольный камень --кривое ПО и дешевая сборка. Экономить же просто так нельзя, экономить можно на чем-то.
По железу на бумаге в этих аппаратах все выглядит приемлемо, но это только на бумаге)
Я уже давно говорил что на железки уже никто не ставит и будущее за вычислительной фотографией и нейронными сетями. А этим нормально занимаются всего 2 компании Apple и Google. Но как недавно оказалось эти ковбои при первой же возможности свалят в закат. Google итак никогда не была на нашем рынке с телефонами, поэтому за них не сильно обидно. А вот уход Apple с их урезанием функций магию яблока немного подпортила. Теперь хожу с картой под чехлом, потому что Тимофей Кук в Купертино решил с командой что они не согласны с мнением других ребят из крепости в центре МКАДа и мне как вообще левому типу от их тусовки справедливо нужно запретить пользоваться apple pay). А из за гугла мне теперь закрыт доступ к рекламе своего сервиса через google карты. И я все ещё пользуюсь их сервисами, но осадочек после использования как от неправильно приготовленной кротовухи)
Так что китайские телефоны теперь самый оптимальный вариант получить относительно качественный аппарат за приемлемую цену. Хотя до топа им далеко, разве что хуавеи и хонорами реально крутые вещи показывают не играясь железками, а прокачивая свое ПО, но им сейчас нездоровится. А сяоми не изменяют традициям и в свои аппараты суют горячие процессоры без системы охлаждения которые дико троттлят и отваливаются при первом падении. Но покупатели смотрят только на наличие этого нового процессора не задаваясь вопросом как трубка за 300 баксов будет это все охлаждать без огромного холодильника на борту)
Но в чем реально за свои бабки преуспели китайцы - так это дисплеи. Теперь даже в трубке за 200-300 баксов будет сочный амолед, возможно даже с 120 герц и с Always on Display на борту. За что можно процитировать голосом Гоблина Пучкова : "Моё почтение")
А на столе у нас потерпевший из того же лагеря. Poco F3.
Разбит просто в мясо, но ориг дисплей на него сделала самсунг, а значит его замена означает потерю 10-15к вечно деревянных, поэтому будем менять только стекло и экономить деньги клиента.
Дисплей здесь поддерживает функцию always on display, которая есть только на амолед экранах, (ну и на динозаврах по типу нокий без подсветки, но это другое)
Суть технологии в том что дисплей всегда показывает какую либо информацию, типа времени или погоды, даже на выключенном экране. В этот момент частота обновления экрана снижается до 1 герц и яркость падает до минимальной. Тем самым дисплей не выгорает и почти не расходуется батарея. На Ips матрицах такую фишку уже не провернуть, тк отдельные пиксели не включить, матрица либо горит полностью, либо нет)
Но это все отступление, продолжаем оживлять китайфон)
Снимаем заднюю крышку и разбираем аппарат.
Отключаем дисплей от разъема в районе сим лотка.
И выклеиваем дисплей из рамы.
Затем кладем все это добро на сепаратор и заводим струну с угла между стеклом и матрицей.
И ловким движением срезаем стекло с почти ровным слоем клея.
На шлейфе такая же гора герметика, как и на redmi note 10 и 11, но без серой таканевой наклейки, которая сильно мешала при срезке.
Чистим матрицу и проверяем на работоспособность, камеры всегда заклеиваю каптоном чтобы линзы были в идеале)

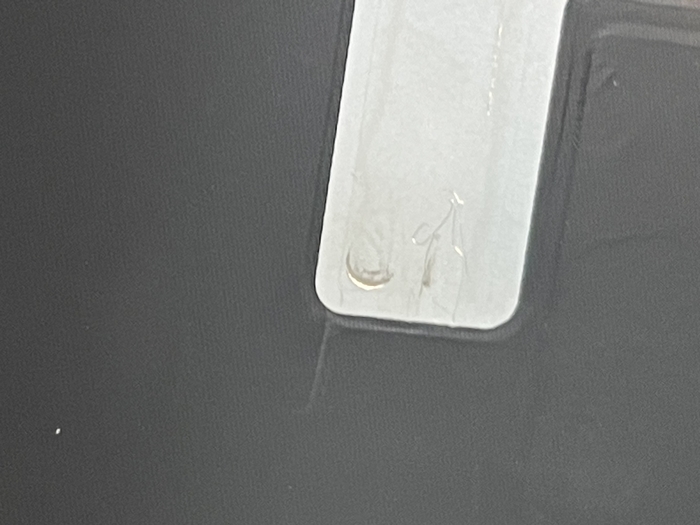

Затем берем новое стекло, на котором нарисован глазок.
И стираем этот глазок лезвием потому что с завода его нет, а значит он там не по фен шую)
Затем наносим немного Loca геля в глазок камеры, иначе будет огромный пузырь после склейки, потому что на стеклянных амоледах отверстие под камеру не сквозное. По сути место под камеру просто делают прозрачным и вырезают дырку в поляризаторе. Поэтому приходится идти на подобные хитрости при замене стекла.
Склеиваем с новым стеклом в вакуумном прессе.
И достаем готовый дисплей)
Огонь.
Затем наносим на раму тонким слоем дорогущий термоклей, который не отвалится в отличии от любимого сервисами b/t7000)
И закидываем в морозилку на 10 минут.
Перчатки использую потому что устал очищать руки от клея, тк в разогретом состоянии он прилипает так, что не отодрать. А с черными руками ходить как то не презентабельно владельцу сервиса из 1 человека)
10 минут тупим в окно на проезжающие машины, пытающиеся запарковаться по нескольку на одной большущей куче снега. Ибо в Питере горы снега, это как газпром - национальное достояние)
Идеал, а что с олеофобом?)
Кайф, возвращаем китайца владельцу и идем клеить очередного бойца.
По цене вышло в 4000р
Отправить мне вашего потерпевшего можно Сдеком.
Всем удачных ремонтов.
г. Санкт-Петербург
Я ВКонтакте: vk.com/mountancore
Я в телеграме: https://t.me/Mountancore
А ещё недавно сделал канал на Ютубчике с короткими видео:
Интересные посты (Осторожно! Много букв):
Приглашаю всех желающих в комменты для совместного веселья)
А тем, кто напишет, что пост реклама - пришлю мемы с Соловьевым. Всем Добра)
P.S. Не знаю почему, но в рекомендованных тегах после последней пикчи появилось это)
Показать полностью
21
Воскрешение GTX 770 после прогревастов
Всех приветствую, притащил товарищ GTX 770 от gigabyte, принятую им в дар от какого-то не менее одаренного персонажа, ибо один решил прогреть, другой видимо подумал, что первый прогрел плохо и решил прогреть еще, короче биба и боба.
Внешнее состояние карты весьма печальное, местами отсутствуют smd компоненты, так как под действием силы притяжения фена или нагревательного прибора они иногда имеют свойство отваливаться.
Карта естественно не выводит картинку, при этом основные напряжения поднимаются, сопротивления в норме. Учитывая, что под ГПУ обильное количество флюса, снимаем его.
Как можно видеть после снятия припоя обильное количество "пятаков" окислено, имеют матовый цвет и как следствие не имеют контакта с печатной платой. Попытки повторно залудить контакты успеха не принесли, пришлось вручную пинцетом чистить все площадки. После накатываем шары из свинцовосодержащего припоя и отправляем ГПУ купаться.
Подумав, что простой реболл ГПУ будет слишком банальным для такого рода ремонтам решил снять всю память, заняться же мне больше нечем. А там, на 4 контактных площадках из 8 в среднем оторвано по 3-4 контакта от печатной платы.
Сначала использовал набор для восстановления контактов, в который входят различные полосочки, точечки и прочие загагулины, но понял, что это не мое, так как элементы из набора имеют клеевую основу и при пайке клей начинает разбухать и пайка становиться целым испытанием, тем более залудить такой контакт становиться чем-то нереальным, а работа и так ювелирная. Восстановив все пятачки подмазываем места пайки уф маской и накатываем память обратно.
Карта запустилась, однако осталась одна ошибка по каналу памяти B0, видимо что-то не допаял. Снимаю паять в проблемном канале, переделываю недопаянный пятак и снова в бой.
В этот раз карта заработала, ошибок нет, все тесты проходит, еще послужит какое-то время.
Кому лень читать, подготовил видео
Показать полностью
9
1
