249

Ответ lbonanzza в «Зарплату в айти в 25 тысяч рублей в месяц не хотите?»6

А я перегорел в программировании в свое время. Интересно мне было программировать только в институте когда учился и несколько лет после. Меня привлекало именно системное программирование и гэймдев, однако на местном уровне такое нахрен не нужно было никому, ну или не нашел просто, а аутсорсинг еще не развит был. Все вакансии что были только эникей, сисадмин, 1С-программист, последнее мне было неинтересно от слова совсем, а первое со временем переходит во второе.

И вот я эникеил, затем сисадминил, и все это время по тихой что-то кодил для работы и для себя, то скрипт какой админский, то прогу-утилиту на VISUAL С++ или на дэльфях напишешь и т.д. Иногда даже в 1с-ке что-то писал, но это так, по мелочи. Со временем на все хотелки очень часто находились просто готовые инструменты, и поэтому кодить я практически перестал. Случилось так что неудачно я устроился очередной раз сисадмином, работодатель кинул с обещанной ЗП и должностью, настало время поиска другой работы или  подработки, ибо ипотека да двое детей требуют немало финансовых трат. Начал админить параллельно с основной работой еще конторки мелкие и работал как мастер "почини комп или винду"  по вызову, но это удавалось совмещать лишь только в ущерб основной работе и там косо стали смотреть, замечания делать и т.д.... И я понимал что нужно что-то другое, но что?..

В детстве я занимался радиоэлектроникой, хобби мое было и оно мне очень нравилось, и периодически постоянно что-то паял, пока в 11-м классе мне не подарили спектрум, так я начал потихоньку программировать на бэйсике. В институте же я очень сильно увлекся программированием, мне тогда было это более интересным чем электроника, да и затрат никаких, компьютер и все, для пайки же нужны запчасти, расходка какая никакая. Что-то несложное я паял и ремонтировал конечно, и даже когда работал на вышеперечисленном, но это был очень любительский уровень. Работая на подработках, особенно как мастер по вызову, очень часто сталкивался с ситуацией что необходимо заменить мать на ноутбуке или компьютере, однако мозг хотел это дело все же отремонтировать, и тогда денежки за мать пойдут не в магазин, а тебе в карман как за проделанный ремонт. Плюс ремонтировать можно это все дома в нерабочее время, да и конкуренция среди хороших электронщиков меньше, чем среди "мастер по вызову", но нужно быть хорошим специалистом в этом деле. И я решил реанимировать свое хобби и пустить его в материальное русло, начал изучать компонентный ремонт плат ноутбуков, телевизоров  и прочей техники, принципы диагностики, методы ремонта и т.д.. Помимо специализированных сайтов и форумов коих в интернете сотни стали появляться видеролики по ремонтам, и мне очень зашел данный формат,  очень легко усваивался материал в такой форме, и самое главное параллельно с просмотром  можно было что-то еще делать, например готовить, или спортом заниматься, да и просто уже что-то ремонтируя фоном включаешь и усваиваешь.

Шло время, и вот у меня уже своя домашняя мастерская, много различных инструментов, приборов, расходных материалов, запчастей, доноров, постоянные клиенты и несколько дружественных сервисов для которых ремонтирую то, что они не смогли или просто у них нет времени на это. А самое главное мне это интересно, это мое старое хобби, которым я наслаждаюсь и получаю за это деньги. Даже спустя уже много лет я все не перестаю радостно восторгаться когда поднимаешь очередного сложного пациента над которым бился долгое время, на который нет схем и прочей документации, но он все таки оживает в твоих руках.

Основная работа сисадмином кстати тоже сменилась на другую: с достойной оплатой труда, с хорошим графиком, с адекватным начальством и не бесящим коллективом. В общем грустить не о чем, все относительно  в порядке у меня, и финансово и морально. Изредка все таки программирую, когда сыну помогаю на ардуино поделку в школу сделать или для своих нужд что -нибудь сварганить нужно, типа контроллер паяльной станции например.

Показать полностью
451

Замена стекла Huawei P40 Pro. Косяк сборки)

Сегодня я расскажу про замену стекла на самом сложном по моему мнению телефоне - Huawei P40 Pro.

Телефон, с которого слизали дизайн Xiaomi со своим Mi 11 Ultra. А так же покажу насколько китайцы сделали сложнее экраны водопады)

Обычно такой телефон заходит на переклей редко, тк чаще умирает весь дисплей целиком. Поэтому моя реакция на то, что мне придется менять стекло на таком звере будет примерно такой)

P40 pro один из флагманов китайцев из Huawei, лишенных гугл сервисов. Их лишилась вся 40 серия, благодаря тому что вечно свободная Америка решила что китайцы уже не выгодны и переключилась на индусов. А значит не надо мешать зарабатывать денежки, тем более что индусы до сих пор любят для ровного загара хватать высоковольтные провода на электричках и за сборку айфонов своими пропахшими карри руками они явно возьмут меньше)

Но Huawei быстро выкрутилась выкатив сначала свой магазин приложений, а потом и свою операционку. А потом вообще подумали хорошенько и сделали Honor отдельным брендом и получили на них сервисы от гугла из коробки. Поэтому уже и 40 и 50 серией спокойно можно пользоваться, все приложение нужные обычному смертному есть в AppGallery.

P и Mate серия хуавеев - флагманы, которые спокойно могут тягаться с Apple и Google. Это самые крутые и стильные телефоны, в которые впихнули все самое передовое что китацы успели придумать. Это лучшие камеры с нейронными сетями на борту, полноценный Face id, огромная оптимизированная батарея с быстрой зарядкой, самые крутые экраны 90/120 герц и последние процессоры с крутым охлаждением. Кстати Huawei даже делала свои процессоры Kirin, которые не уступали в производительности ни Qualcomm, ни Apple. Короче флагман который мы заслужили.

Но это все отступление, а пока вот как выглядит потерпевший)

Вот поближе)

Казалось бы просто гнутый телефон, в чем сложность, уже клеил такие и не раз, не должно возникнуть проблем.

Но китайцы немного покурив бамбука в полете трипа придумали: "а почему бы не загнуть нам стекло не с 2х сторон, а с 4х? Бомба же будет)"

И начали гнуть, бессмысленно и беспощадно)

Они даже шлейф снизу загнули Карл!

И как мне клеить его теперь? У него же загиб больше чем у 11 ультра от сяоми.

Прорезаем загибы стекла на специальном станке с алмазным диском и охлажением. (А вы думали я этого монстра просто так резать начну?)

Вытягиваем весь герметик из под стекла. Китайцы его льют везде где могут)

И вот таким образом срезаем сначала углы.

А затем уже плоское стекло. Схема хитрая, здесь нужна четкость)

И выклеиваем матрицу из рамы)

Так стоп, а это что такое? Стикер прям на оптическом сканере? Вы серьезно?

Недавно @R.Fon, писал о том как косячат люди в официальных сервисах. А я вам покажу что и бездушные машины любят накосячить)

Диспы в раму вклеивают не люди, они собираются в раму исключительно машинным путем. Но одна из машин жестко проебалась и не отклеила стикер с оптического сканера отпечатка пальца. Но при проверке сканер откалибровали, проверили что работает и пустили дальше по конвееру. Работает же)

Вообще при сборке много есть приколов, их же люди собирают. Иногда на дисплее пенис нарисуют, иногда поцарапают или забудут стикеры. Но это люди, а машина на сборке каким образом то стикер забыла оторвать? Большой вопрос)

Но не стоит это воспринимать как как правило. Это просто исключение посмеяться ради, потому что отпечаток у человека работал без проблем. Поэтому телефону это не навредило)

Проверяем матрицу после срезки на специальном тестере.

Кстати матрица без стекла прямая)

Затем берем новое ориг стекло.

И склеиваем это все в вакуумном прессе на специальной форме.

И проверяем готовый дисплей

Заливаем края термоклеем и отклеиваем стикер)

И собираем все в обратном порядке.

Готово, олеофоб пушка)

Идеал, возвращаем телефон довольному владельцу)

По цене вышло 10000р

Отправить мне вашего потерпевшего можно Сдеком.

Всем удачных ремонтов.

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: https://t.me/Mountancore

А ещё недавно сделал канал на Ютубчике с короткими видео:

https://www.youtube.com/channel/UCy7mgZu0y2h1bP4pPJxVyuw

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Водопадами. Всем Добра)

Показать полностью 5 15

Подскажите, какой кабель питания подобрать?

Подскажите для полного ноля в электронике (даже на бытовом уровне), по каким параметрам нужно выбирать кабель питания для приставки PS5? А то у меня с неродной вилкой пришла (тип А). Можно, конечно, переходник купить, но я могу лишь предположить, что может лучше сам кабель поменять? Хотя всё что я пока видел, мелков пробежавшись глазами -- сплошной китайский дешман за 200-300 рублей и плохими отзывами. В инете шарился, похоже все просто берут кабель от старой, предыдущей приставки, а у меня её нет, поэтому хочу понять, какой купить.

Гугл пишет, что для приставки нужен figure-8 C7. И я увидел в отзывах Мвидео комментарий-ответ на вопрос "Какое счение кабеля нужно?", некто пишет следующее: "В японской версии кабеля стоит предохранитель на 5А, соответственно сечение должно быть не 0.75, а лучше 1."
Но я не увидел в ДНС 1.0, только 0.75, и то в отзывах пишут, что это обман, на деле 0.5 вообще.
Шо делать в итоге? И сколько минимум ампер должно быть у кабеля в характеристиках указано?

Характеристики БП (adp400dr): 100-127V--4.5A 50/60Hz / 200-240V--2.3A 50/60, DC output + 12V, 31A.

459

Ремонт объектива Canon 20mm 2.8

Приветствую моих дорогих подписчиков и новых читателей!
Разбавлю ленту с милыми котиками своим хобби, а именно ремонт всяких разных дорогих стекляшек для фотолюбителей.

На столе оказался среднебюджетник Canon фикс, широкоугольный светосильный двадцатимиллиметровый с относительным отверстием два и восемь с простейшим запросом на удаление песчинки с внутренней линзы.

Песчинка жЫрная. Прям посерединке.
Подумал я что дело на 5 минут и даже поставил кипятиться чайник для празднования очередного успеха.
Но не было бы этого поста если было бы всё просто, а чайник успел выкипеть, меня не дождался.

Выкрутил без разборки заднюю линзу и облом, песчинка намного глубже чем мне показалось.
Красная стрелка это там где я искал, зеленая стрелка это там куда надо добраться.

Ну думаю, ладно, зайду в лоб и разберу с передней линзы. Дел на 25 минут. Про чай уже забыл.

Песок, он был везде.

Всё в песке. Маленькое напоминание о лете в разгар начала зимы, даже стало немного тепло от воспоминаний.
Но в тот же момент стало понятно что, ни пяти ни двадцати пяти минутами тут не обойтись, надо разбирать вхлам и всё вычищать.
Песок и морская вода полезны для нежного организма человека, но катастрофически вредны для крепкой профессиональной техники.

Добрался до линзы. Интересно заметить возможность юстировки положения передней линзы, в отверстия вкручиваются винты и чем сильнее закрутить тем больше отпирает линзу вперед. Таких отверстий по кругу три парных штуки, ими настраивается плоскость.
Но удивило отсутствие винтов, видимо юстировка не потребовалась.

Нашел чьи то следы, что опять же странно. Разбирался объектив первый раз, неужели щепетильные японцы напакостили?

Вот и добрался до мотора фокусировки и его датчика. Песок не успел сделать свои гадкие делишки и всё осталось в работоспособном состоянии.
Одна песчинка может легко исцарапать рабочие трущиеся поверхности мотора. Замена мотора дорогая процедура.

Песок везде. Даже в самом нутре где диафрагма.
Я только добрался до песчинки которую надо было убрать....которую я оценил в 5 минут времени...

Диафрагма и внутренний линзоблок держатся на обычном стопорном и очень топорном кольце. Обычно как то более технологично.

Чистка, мойка, продувка

Почти готов

...Но сломал кнопку переключение фокусировки. Я молодец.
Хвала инженерам что применили унифицированные детали, поставил переключатель с самого простого и распространенного 18-55мм.

Теперь точно всё. Объектив почищен, проверен, отдан владельцу. Теперь можно и чай с печенками.

Убирал рабочее место примерно так:


Ответы на часто задаваемые вопросы:

1)Критику, советы, вопросы по фототехнике и ремонту рад услышать в комментариях.

2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330

Telegram: @L0master

Спасибо за внимание, до новых интересных постов.

Показать полностью 21
263

Подарили сами себе нерабочий подарок. Ремонт Gigabyte 1080ti

Читателю привет

Был в соседнем сообществе пост по карточке, в принципе там о ней и написали. Естественно тряпки полетели в продавца, только он может быть виноват (нет) в неисправности. В таких случаях варианты с владельцем и установкой карты не туда, подключением не так, падением карты у нового пользователя, залитием, паршивым блоком питания и подобными вариантам всегда исключают почему-то. Даже "ой, в розетку не воткнул провод, извините, всё работает оказывается" тоже мимо. Ну и банальное незнание прошлого владельца о состоянии карты тоже мимо. Кто там уже виноват - неизвестно

Прислали значит эту бедолагу посмотреть и, возможно, починить

На скорую руку потребление карты смотрел - вроде нормально было

По факту в стенде оно не определилось, ну всё, кирпич короче

До установки в плату тоже бегло осматривал плату и уже нашлись паяные элементы

Вот микросхема с прошивкой точно паяна, что в неё зашито - пока не знаю. Нуок, это сзади на плате и в принципе было бы видно

Вместо нормального предохранителя тоже что-то влеплено, вот это уже интереснее, по питанию что-то делалось явно

Разобрав карту нашлась катушку с трещиной в корпусе, но не в обрыве, в питании видеочипа

Ну а дальше поехали

Все катушки поднимались, искали проблему в питании методом лепилова

Пара микросхем слева как палочки твикс по цвету - выбирайте, какая неисправна. Перегревались может быть, покрасились от флюса в процессе ремонта или чего ещё.

Пайка на вторую букву слова УХО

Ну и не отмыто от флюса

Возможно это всё даже работало, а решило сломаться в первый же запуск у владельца, такое тоже вероятно

Ладно, посмотрю как это всё работает сейчас

А никак не работает оно, обе фазы причём

Начну переделывать и сниму все катушки по питанию чипа и 2 микросхемы, намою плату, может чего ещё найдётся. Выглядит уже презентабельнее

А вот пропавший кусок полигона под катушкой, который куда-то там в слои дорожкой ещё идёт уже плохо. Это восстановлено будет за кадром и под катушкой не видно

Ниже кусочек жидкого терминатора принял твёрдое состояние, чтобы соединить 2 части дорожки, которая порвалась когда-то из-за проблем в питании

Подготовлю 2 исправных микросхемы перед установкой на плату

И начну собирать это всё дело обратно с нормальной пайкой по возможности в этих местах

Готово, соплю из припоя заменил жилой от провода, которая не понравится "гуру", но нагрузку будет держать нормально и не порвётся

Переделал, теперь снова смотреть работу этих двух фаз питания

Стали работать, ниже тоже работает

Снова проверю остальные, потому что они работали корректно

Но одна перестала, замечательно

В добавку и её придётся делать

Сниму неисправную микросхему

И заменю на исправную тоже

Готово, лучше заводской теперь

Работает теперь верно

Ещё поставлю нормальный предохранитель вместо фиговины

И вот теперь питания сделаны, собираю в тесты

Бублик крутит, ничего не отключилось и не задымилось в процессе теста

Игрушки тоже играет

Микросхему БИОС просто перепаял нормально потом

На этом ремонт подарка завершён

ВКонтакте для связи

Показать полностью 21
71

Ps Vita ,замена разъема ,или колхоз -дело добровольное!

Принесли в ремонт видавшую виды PS Vita для замены разъема ,оригинального разъема ,в ней уже не было.Но зато , какой то ну ооочень рукастый товарищ пытался примастырить туда micro USB , все по фен-шую на термоклей.
Но он ,что -то не заработал....

Разбираем консоль

Вынимаем плату и наслаждаемся красотой ....
Тут рукастый мастер проявил все свои умения .

Канифоль вперемешку с китайскими термосоплями и оловом.Вообще странно ,что не работает ,не правда ли?Тут же все атрибуты надёжности ,вон даже синяя изолента виднеется.
Н-надежность...
Предлагаю клиенту заказать оригинальный разъем и немного подождав поставить его.Но толи цена оригинала отпугивает клиента , либо то,что приставка была нужна ещё вчера..Клиент просит сделать ,просто чтобы заряжалась ,а какой разъем без разницы.Ну и подешевле ,как же без этого.
-Ну ок ,сделаем , и сэкономим клиенту немного шекелей.
Выпаиваем эту красоту ,очищаем плату от термоклея и канифоли .После находим подходящий разъем micro usb .Припаиваем его корпус к корпусу от оригинального разъема ,подпаиваем +5В,d+,d- ,gnd .

Изолируем зелёной ультрафиолетовой маской.
Пробуем заряжать ,потребление 0А.
Очень разочаровываемся т.к ,дело тут не только в разъеме.
Проверяем падение напряжения на линиях d+ d- ,а там ничего.Проверяем эти же линии но после EMI фильтра ,а там 740 мВ.
От предыдущего рукастика и его волшебной пайки ,или от того ,что он припаял ,что то не туда вышел из строя фильтр ,хорошо ,что не процессор.Честно сказать ,я даже не стал проверять что и куда он напаял ,т.к все это рассыпалось в руках.Но видимо ,что то не туда..
Бросаем тестовые перемычки ,непосредственно на контакты фильтра

Проверяем , зарядку .Зарядка аккумулятора началась током около 1Ампера.

Объясняем клиенту ,что нужно этот фильтр заменить ,но он очень торопится ,обещая после заехать,собираем приставку ,выдаём клиенту.

Вот такой вот рабочий колхоз имеем по итогу .

P.s Отмыть плату до конца после термоклея с канифолью ,мне так и не удалось ,черные пятна были повсюду.Так ,что смесь ядерная.
Спасибо за внимание!

Показать полностью 6
1629

Игровой говорите? Asus Rog Phone 5. Официально восстановленный

Добрый.
Уже не раз я подлавливаю фирму Асус на восстановленной технике и сегодня хотелось бы рассказать о геймерском телефоне, что это такое, какие проблемы и как asus официально толкает гарантийные восстановленные телефоны.
Итак. Вот как выглядит это чудное творение

Красивое. А главное - мёртвое спустя год xD
Этот пост я соберу из двух телефонов, так как делал их в одно время.
Ситуация по первому: начал отваливаться wifi и блютуз, а спустя время выключился и был таков.
Второй: то же самое, только история интереснее:
Телефон был куплен в днс. За месяц до окончания официальной гарантии начались проблемы с wifi и блютуз, телефон перезагружался и через раз включался. Отнесли по гарантии.
Телефон пролежал там полтора месяца и был выдан отремонтированным по гарантии.
Спустя полгода начались те же проблемы. Wifi, перезагрузки и выключился окончательно.
Клиент снова обращается в днс, где телефон снова отправляют в Москву, где выкатывают вердикт - замена метеринской платы!

Итак.
Как же проводится диагностика у официалов асуса?

Очень просто. Без разбора телефона.
Все гарантийные этикетки от производителя на месте...
То есть телефон покрутили, на зарядку поставили, не включается? С Вас 42 тысячи за замену материнской платы.
Не хотите? Тогда 1000р за диагностику и 350р доставка)
Великолепно) Срубили косарь из воздуха.
Конец истории.
Телефон у меня.
Плата тут двухэтажная, которая просто подключается через коннектор и шлейфы друг с другом

Сразу напрягла термопаста. С завода она должна быть синяя, а тут смесь синекрасной

А вот как выглядит заводская

Интересно, что же дальше?

Кошмар)
В глаза сразу бросился нагар флюса от пайки на защитном экране сбоку

Вроде чисто и следов флюса нет, но.
Процессор то уже отреболлен...
Спиливаю аккуратно часть защитки и снимаю оперативку

Видно, что она посажена далеко не на безсвинец и есть следы очистки компаунда

Ну не завод это.
Следом снимаю проц

Вот так вот. Фильтрующие конденсаторы на ядра процессора отсутствуют. Не критично, но это же официальный реболл процессора, который посадили на низкотемпературный припой.
Горячий снап888 и на хрупкий безсвинец 139°?
Да там проц так кипятится, что наверняка этот припой деградировал очень быстро. Полгода всего прошло.
Это надо исправить.
Я делаю реболл на свинецсодержащий припой 183°

Кстати имею хороший трафарет, который позволяет оставлять конденсаторы на месте.
Сажаю и мазаю точно такую же термопасту, как и офики.

Устанавливаю нижнюю часть платы, мажу поверх ещё пасты. Чем больше тем лучше)

Собираю всё красиво и заклеиваю

Всё работает)

2 из двух. 100% восстановление.

Вот так вот.
Официалы знают проблему, накосячили с охладом и рекомендуют к покупке дополнительный чехол с вентилятором.
Ну а как ещё аксессуары продавать то?)

Такая вот история с игровыми телефонами и официальными ремонтами.

Стоимость моего ремонта 15 тысяч рублей, против 40к у офиков)

Кстати, смарт имеет 3 варианта комплектации 8гб, 12гб и 16гб и чисто теоретически можно попробовать из 8гб версии сделать 16, правда по цене апгрейд будет далеко не гуманный)

Задать вопрос по сложному восстановлению игровых сматрфонов можно мне в телегу или в инсту, а так же доступна электрическая почта, контакты которой можно найти по моему нику в яндексе.
Либо зовите меня тут по призыву @R.Fon.
Примечание: на все соцсети отвечает моя жена. Я лично отвечаю только на пикабу!

Увидимся)

Показать полностью 19
216

Установка чипа hwfly ,на Nintendo Switch Oled

Кроме ремонта различных мобильных (иногда и не очень) устройств ,я время от времени занимаюсь установкой мод-чипов для устройств Nintendo .
Сегодня покажу вам пример установки такого чипа на Nintendo Switch версии Oled.
Стоит для начала конечно сказать ,что все написанное мною выдумка,фотомонтаж ,да и вообще я не пират,а просто люблю ром .
Ну а теперь поплыли!
Вот так выглядит комплект для установки чипа ,фото я сделать забыл поэтому прикреплю скрин из одного известного маркетплейса.

На нем собственно сама плата с чипом , шлейф который припаивается на конденсаторы процессора ,шлейф который необходимо припаять (вставить)под микросхему emmc,и ещё один шлейф .А так же для установки я использую несколько проводов от матрицы ноутбука.
Снимаем заднюю крышку с приставки ,предварительно открутив винтики по периметру .

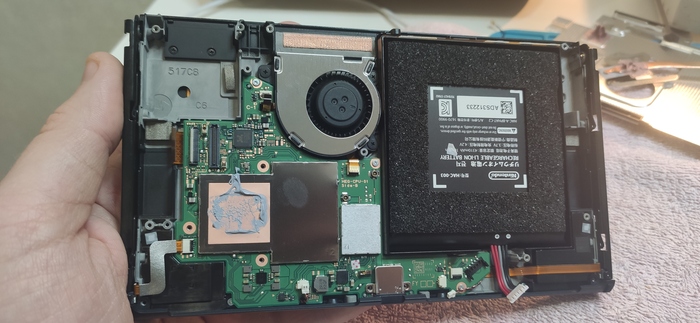

Вот Nintendo без задней крышки , разбираем далее,снимаем систему охлаждения и достаем плату полностью.

Переворачиваем плату ,находим микросхему emmc , а далее начинается самое интересное и захватывающее .Нужно подсунуть шлейф под микросхему ,в слепую,да так ,чтобы он попал ровно на контакт DATA0 под EMMC .Но мало его подсунуть и попасть ,его нужно ещё и пропаять феном ,при этом не сдвинув саму микросхему,чтобы шары под ней не слиплись.Я знаю ,что многие просто подсовывают этот шлейф не пропаивая ,но такую установку надёжной не назвать.Поэтому я его пропаиваю ,и только после этого припаиваю к нему проводник который пойдет на плату с чипом.Выглядит это вот так

Далее находим ещё один контакт именуемый точкой B и припаивается к нему, тем же проводом от шлейфа ноутбучной матрицы.Этот проводник тоже в последующем припаяем к чипу.Фото этого контакта я сделать забыл,но покажу потом куда он припаивается на плате чипа.

Самое сложное и ответственное сделано,а именно запайка шлейфа под EMMC.Сложное это потому ,что если рука дрогнет или просто шлейф встанет не так ,придется снимать EMMC и реболить ее ,это если заметить косяк на этапе до подключения АКБ к приставке,если косяк не заметить и подсоединить АКБ нажав питание ,последствия могут быть сложно поправимыми)
Далее нужно припаять шлейф на конденсаторы которые находятся на процессоре ,снимаем защитный экран ,очищаем мешающую термопасту ,центруем шлейф и лёгким движением паяльника припаиваем 4 контакта к конденсаторам.Фото вблизи для примера (это мое фото сделанное на lite версии приставки,но смысл тот-же)

А вот уже фото установленного процессорного шлейфа на этом Oled.

Сверху изолирую шлейф каптоновым скотчем .Далее для установки ещё одного шлейфа ,нам необходимо откусить кусок у рамки экрана процессора ,там будет нужно под микроскопом откопать один контакт ,счистить в этом месте платы скальпелем маску и залудить его ,после чего припаять к этому пятачку шлейф .После запайки этого контакта ,закрепляю его маской и сушу ультрафиолетом.

На этот же шлейф необходимо припаять так называемые точки A и D ,ну и питание 3.3В ,которое берется на конденсаторах и к нему же проводом приходит контакт DATA0 из EMMC.
Вот этот участок поближе.

Теперь остаётся приклеить сам чип ,поставить плату Нинтендо в корпус.После этого можно припаивать шлейф с точками A,D,C,3.3v к плате с чипом ,вот так это выглядит после запайки и установки чипа на свое место.И не забываем про точку B ,которая тут идёт красным проводником.

Вот так выглядит полностью установленный чип со всеми шлейфами на плате Nintendo Oled.После установки платы ,на место изолирую сам чип каптоновым скотчем.И приставку можно собирать.

Обновляем термопасту на процессоре .А дальше собираем все в обратном порядке .При включении правильно установленного и прошитого чипа (тут чип был уже прошит),светодиод на нем через несколько секунд начинает моргать фиолетовым цветом.
Ну вот на экране мы видим заветное No Sd , а значит , самое время отпраздновать это настоящим пиратским ромом !

Последующей установкой ПО на карту памяти я не занимаюсь ,оставляю это настоящим пиратам,мои работы тут только пайка.

По итогу могу сказать , что установка чипа на Oled версию самая трудоёмкая ,как по необходимой работе ,так и по времени которое необходимо затратить ,а в связи с этим более дорогая(в сравнении с обычной switch и ее lite версией).В следующих постах расскажу про установку чипов на другие версии этих приставок .
Спасибо за внимание!

Показать полностью 11
Отличная работа, все прочитано!
