Подключив это чудо у себя дома вместе со штатной старой батареей, вскоре обнаружил, что ИБП срабатывает при каждом незаметном всплеске энергии и переводит на встроенную батарею, которая не держит и вырубает все потребители. При этом жутко пищит и раздражает, вызывая желание выбросить этот никчемный девайс. Что интересно, бесперебойник вырубается даже если потребители включены в розетки без защиты питания от батарей, выключая, и их тоже

ИБП без батареи не включается?

Ладно, думаю, поищу ответ в сети, ведь как использовать сами розетки в режиме пилота, наверняка, кто-то уже догадался и описал как это сделать. К удивлению, по запросу “ИБП использовать без батареи” в ответ предлагаются только сложные способы переделки его в преобразователь на 12 вольт, ремонт с заменой 4 элементов обвязки, либо предлагалось вовсе выкинуть, т.к. стабилизатор из него плохой и проще и дешевле купить специализированный. Мне же не хотелось долго возиться, разбираться в схемах или ремонтировать этот дешевый хлам. Задача была, без труда использовать его малую часть - сетевой фильтр.

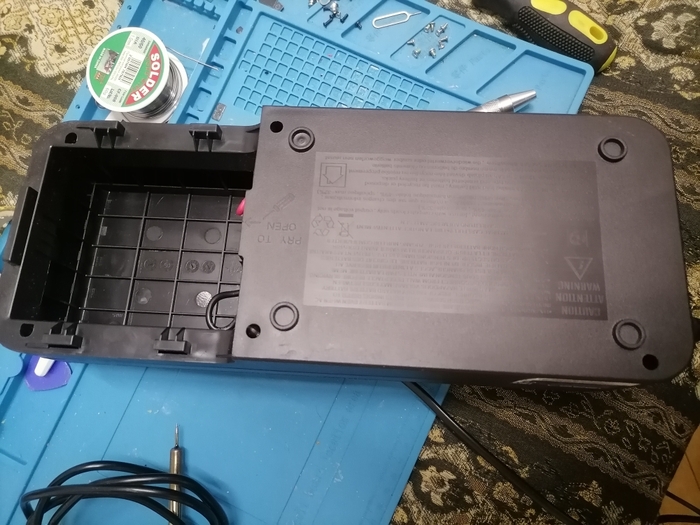

Решил вопрос, когда вытащил батарею и попробовал включить потребители в 2 розетки, которые без защиты. Выяснилось, что когда я вынул батарею и попытался включить ИБП, он не включался, но две верхние розетки и так прекрасно заработали. Оказалось, что ИБП вообще не надо включать кнопкой, чтобы розетки SURGE ONLY -  без батарейной защиты (защита только от помех и всплесков), работали как обычный сетевой фильтр. Главное, что в таком режиме не происходит постоянных срабатываний при малейших перепадах. Вывод - режим сетевого фильтра работает при выключенном ИБП без батареи.

Хорошо, включать ИБП не нужно, кнопка не горит и пищалка не срабатывает при каждом всплеске помех и не переключает на дохлую батарею. Но нужно задействовать оставшиеся 4 розетки в таком же режиме. Для этого достаточно перепаять коричневый и синий провод к тем же контактам на печатной плате c черным и белым проводами что и идут к розеткам SURGE ONLY.

Задействуем все розетки

Как переделать все 6 розеток под режим сетевого фильтра или surge only? Соединить провода идущие к розеткам с защитой так же как провода розеток без защиты. У меня получилось это сделать по цвету, коричневый с черным и синий с белым. На моей печатной плате с маркировкой 098-89951-03 ИБП ippon Back Verso 600 коричневый провод от платы к розеткам имел маркировку W10 O/P-L, а синий */P-N то есть линия и нейтраль сооветственно:

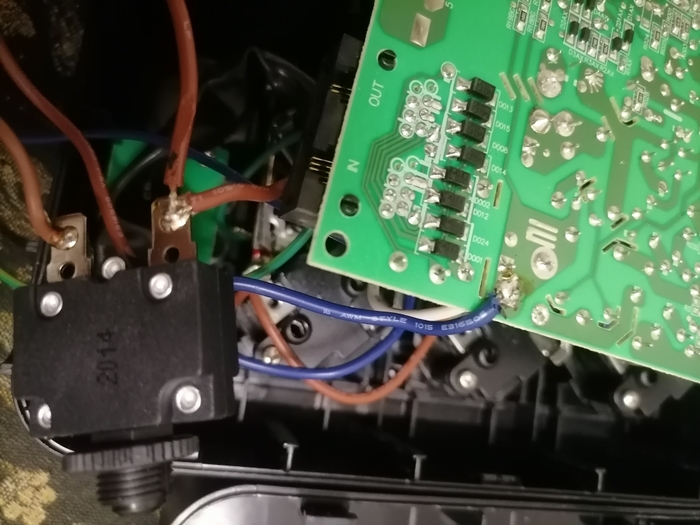

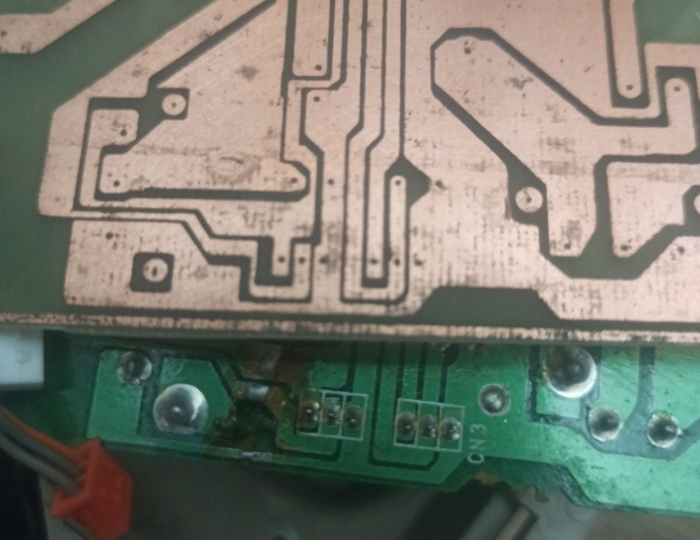

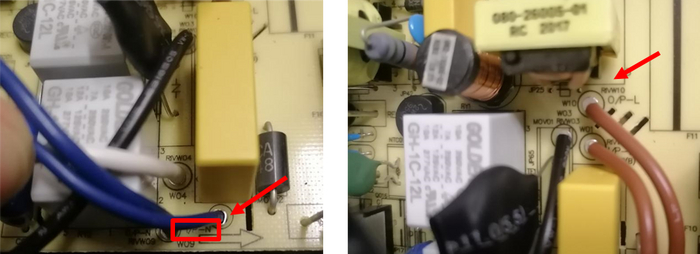

Коричневый неудобно было паять на контактную площадку на плате с черным. Но к черному шел от кнопки сброса защиты такой же коричневый. Просто припаял его к кнопке вместе с ним, так удобнее было. А синий можно было переставить на обратную сторону печатной платы, куда подходит и белый. Получилось так, на фото оба провода.

Вот целиком печатная плата с маркировкой, если кому то надо сравнить. Также и принципиальную схему приложу, если кто-то захочет починить:  UPS Ippon 600.rar

Таким образом использовать  сломавшийся ИБП (UPS) можно в качестве сетевого фильтра. Автоматика отвечающая за переключение на батарею отключена, батарея отсоединена, писка и отключений нет. Сами розетки с заземлением и защитой от пыли, должны проработать достаточно долго. Всем мира и да пребудет с вами сила.

А, как мы все знаем, без магического газа внутри - видеокарта не будет работать, следовательно, её надо чинить.

Клиент отказался восстанавливать доску, поэтому перекинул гпу на другую карту, где он был неисправен. Но мы все же ГОРИМ желанием восстановить эту доску, которую выкупили на запчасти)

Чтож, самая обычная gigabyte rtx 3070 gaming oc, горела хорошо, качественно. Придётся пилить. Снимаем память, чтобы не мешалась и не замкнула чего:

Прогар с этой стороны зачищен, но помимо обвязки этой фазы здесь шел 12в полигон, питающий шим pcie, его тоже необходимо будет прокинуть. Ух, красота)

Восстановим необходимый полигон

Ставим на место новый гпу и память:

Проверяем видеокарту на выдачу изображения и получаем посткод д6:

Вполне логично - родной чип на карте был не лхр версии, а тот, что мы поставили новым уже лхр, 2022 года. Поэтому при вычитке с биоса мы получаем не совпадение в ID видеочипа и закономерную ошибку.

Перешиваем карту верным биосом, наконец-то смотрим на изображение:

Но и это ещё не все.

Карту нужно залить, чтобы плата стала снова цельной. Используем тот же клей и лак сверху и снизу после (ждём около дня, чтобы клей засох):

Поставили на плату предохранители, поскольку ремонт все же был по питаниям. Не хотелось бы, чтобы карта сгорела вновь.

Собираем карту, очистив охлаждение от прогара и заменив все термопрокладки, ибо родные имеют теплопроводность в 1.8вт/мк.

На фото оставил кусочки родного дрмоса, чтобы было, с чем сравнить)

Теперь переходим к тестам видеокарты под нагрузкой:

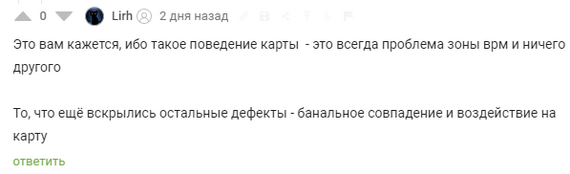

Получив такую "интересную" проблему, решаем её тоже, предлагаю в комментариях определить, что было причиной неверных показателей.

Наконец-то переходим к полноценным тестам, видеокарта полностью работоспособна:

Температуры крайне низкие, особенно учитывая тихие вертушки на этой моделе - но тому тоже есть причина, которая видна на скриншотах.

На этом ремонт закончен, карточка отправляется на просторы авито к брату в компьютер :)

Карточка делалась для себя, поэтому рентабельность считать нет никакого смысла, но только новый гпу стоил 12 тысяч.

Беседа по помощи с компьютерами в телеграм

Чтобы обратиться по ремонту видеокарты можете написать мне в лс того же телеграма - @Bisenen

Ну штош, займёмся той самой хернёй снова

Сегодня в ремонте очень яркая карточка от производителя, которого обычно не жалуют - это Palit. Работала себе очень даже хорошо, но в один НЕ прекрасный момент пропало изображение. После чего перезагрузили систему и кино даже появилось, но уже с разрешением ниже того, которое поддерживает монитор - драйвер на карточку пропал короче

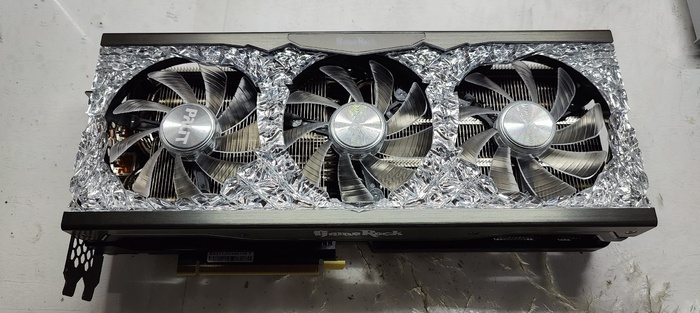

Выглядит сие чудо так. Кожух с вставкой, которая иммитирует кристаллы, ну или осколки, а ещё оно подсвечивается

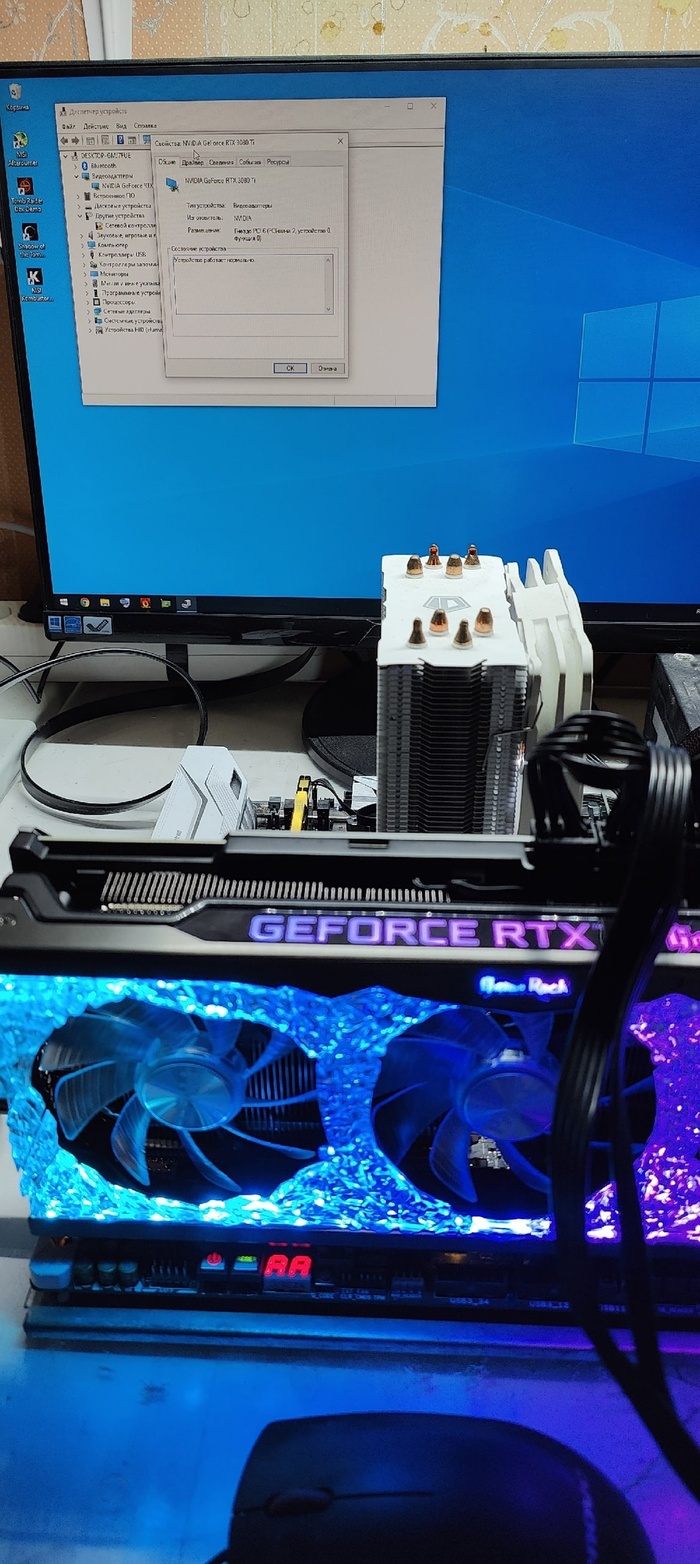

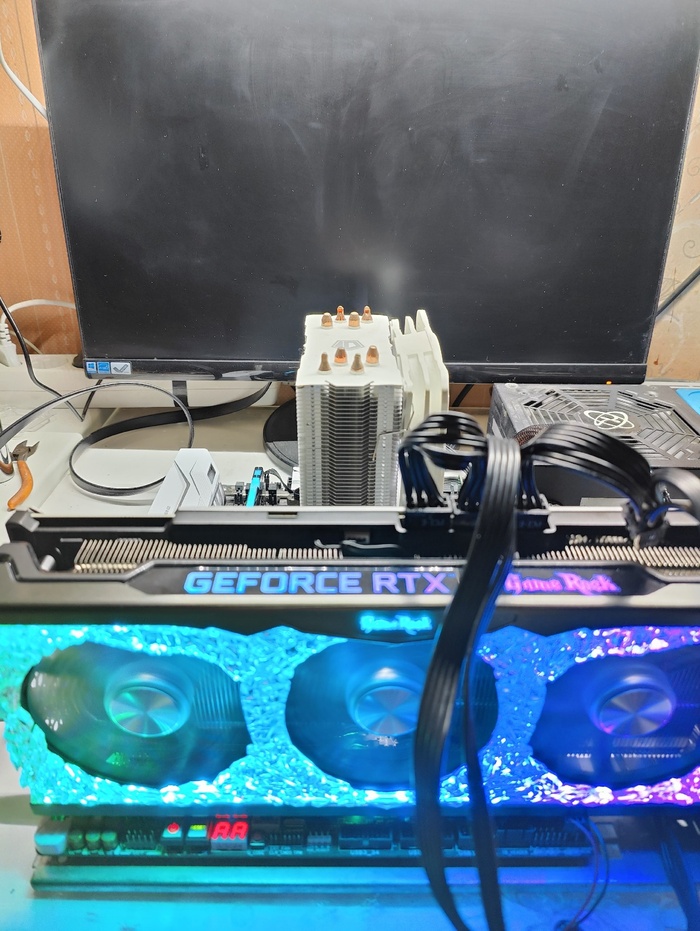

Всякое бывает, конфиг у владельца узнавал - не в нём дело скорее всего, а правда в карте. Поэтому желательно увидеть проблему тоже. Ну поставил в стенд карту и загрузился в винду. Даже драйвер вот сам поставился, подозрительно что-то, но ладно

Ну раз драйвер есть, то включу фурмарк для начала, может перегрев у карты, кто её знает. Тест включился, но секунд через 5 кино и правда пропало, неисправность всё же есть

Ок, разберу всю карточку для осмотра и диагностики. Визуальный осмотр сказал, что всё замечательно

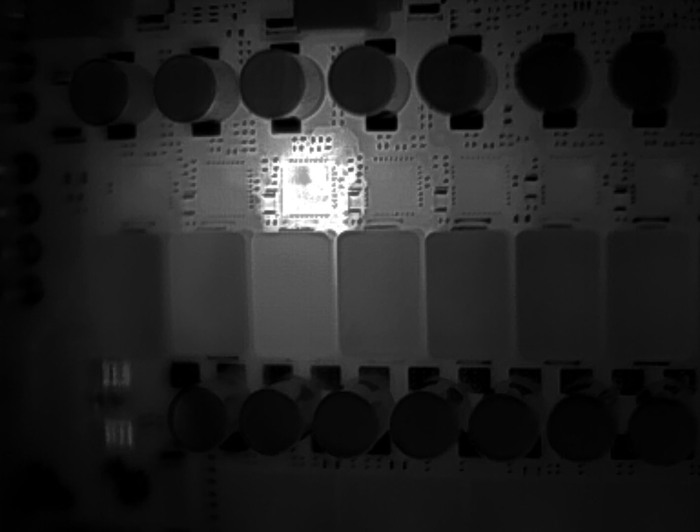

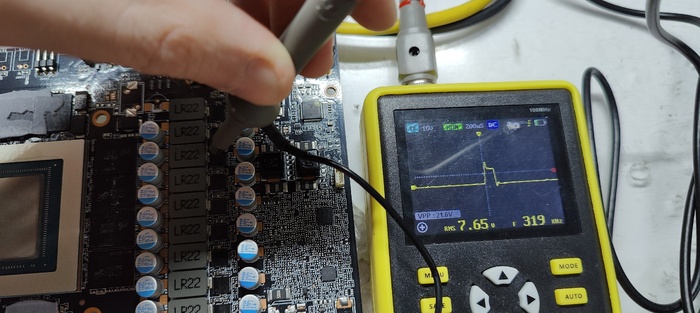

Решил глянуть "греются" ли все фазы на плате вообще. Оказывается ещё как, одна походу за всех работать решила, ай да трудяга

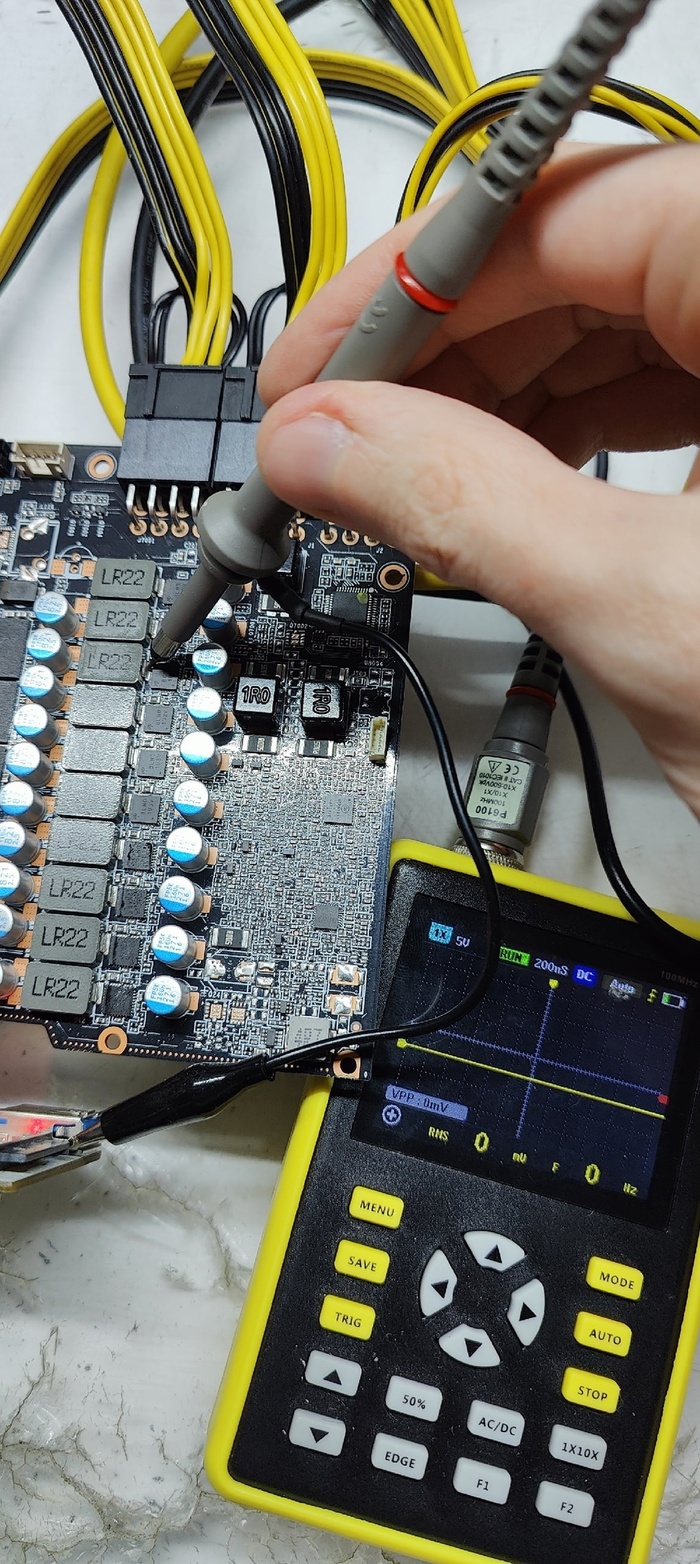

Только похвалил трудягу, а она как раз и не работает

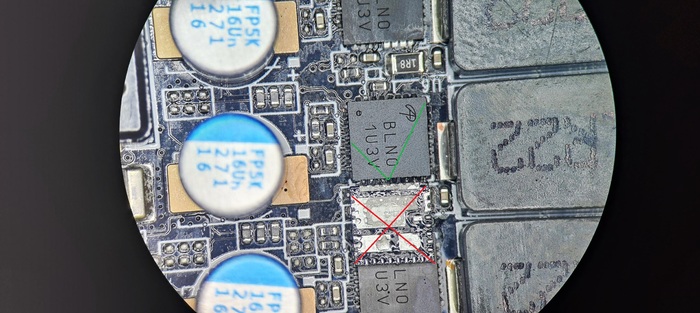

Микросхему на этой линии буду менять на исправную, подготовлю её к пайке на плату и отмою

Теперь сниму неисправную и подготовлю место на самой плате для монтажа рабочей детали

Ну и установлю исправную запчасть на своё место. Готово, лучше новой

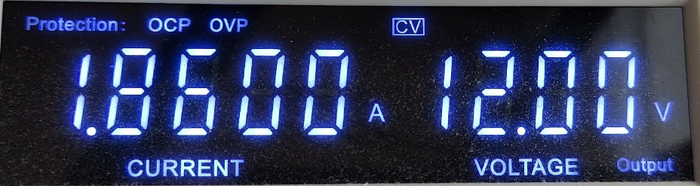

Теперь проверю потребление карты, мало ли чего

Та нет, всё в норме

Та самая трудяга теперь тоже работает, отлично

Мазюкаю новую пасту и собираю карту для тестов

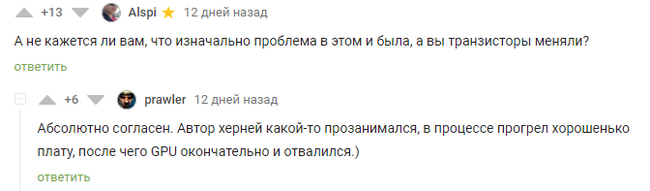

Невероятно, но теперь карта стала работать, похоже я слабо погрел плату, пока ремонтировал линию питания, вот чип и не отвалился, дело то в отвале явно было

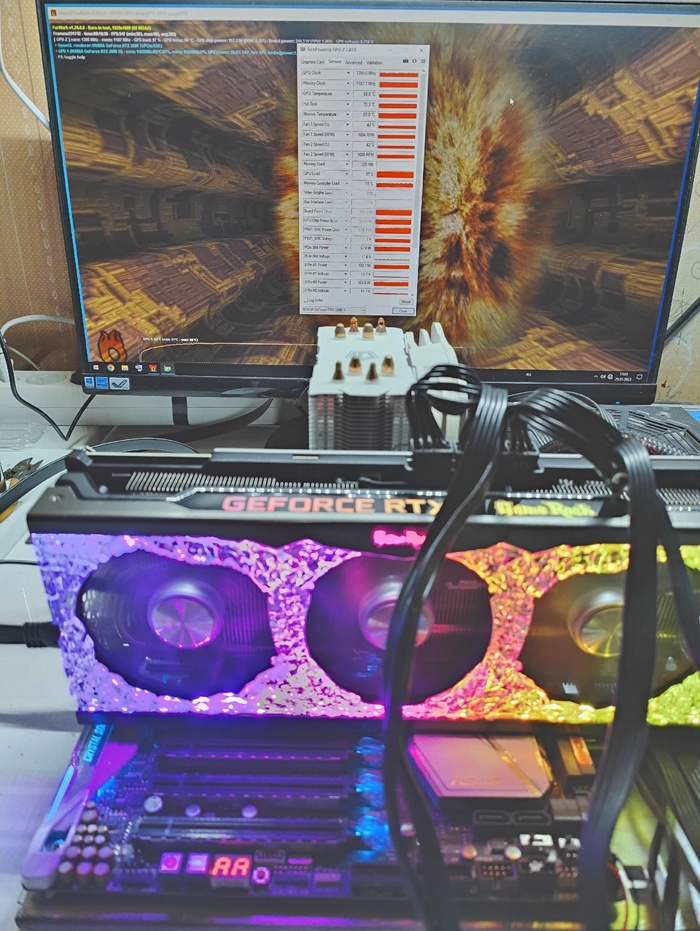

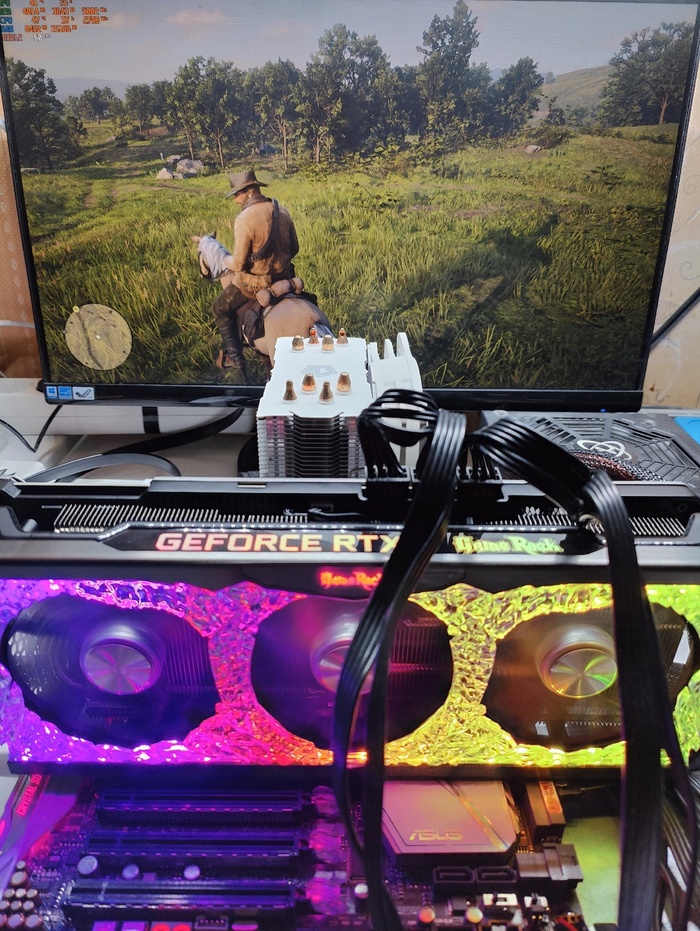

Больше пары часов карта простояла в RDR2 и ничего не выключилось само, значит сделано всё верно, отлично

На этом занятия той самой хернёй на сегодня окончены
