Всем доброго времени суток.

Мне очень нравятся красивые пластики, скорее декоративные, однако в данном случае ещё и функциональные. Катушку удалось урвать случайно в одном из москвовских магазинов. Однако наверное на момент написания статьи ее уже нет как таковой, что печально, я бы ещё взял парочку может. Ну не суть. Как я понял- производитель данной продукции 3d club, или иначе я сделаль. Выглядит это вот так и кого то мне очень напоминает

Да, рукамотатель из меня так себе. А собственно потому, что на эту катушку весь пластик не залез ( в принципе 5 минут, половину намотал, на момент написания моток то и закончился)

По диаметру все очень даже не плохо и самое главное что пластик печатается отлично. На 100 градусах стола чуток отлипли углы вазы. на 110 вообще проблем не заметил. печатал с температурой 240-245 попугаев сопла сначала , вот что получилось в итоге:

Не тотальный, но перегрев пластика. Обычно абс я печатаю ровно так же - 245 попугаев. Но тут видимо другая система оказалась. Сделал вазу, понизил до 238:

Лучше, но все равно не совсем то. В данном случае я уже включил обдув на 30%. Дальше попробовал напечатать несколько корпусных деталюх (фактически прототипы обдува для одного из принтеров, надо было размер высчитать)

Собственно понял несколько вещей. Первое - зря потратил грамм 10 пластика, второе - маленькие детали вообще охлаждаться не успевают и так же перегреваются. И третье, но самое интересное - структура пластика отличается от классического абс или абс-е. Обрабатывать вполне реально и комфортно, но все немного иначе, он зачастую крошится, а не отпадает кусками (возможно это будет кому то важно) . И ещё немаловажно - пластик достаточно твердый, но более хрупкий как мне показалось.

Дальше я так подумал для себя, что сделаю фактически настройки петга, ну так, попробовать. И вот тут то и крылся мой личный успех ( знаю я про температурные башни и так далее, просто не хочу).

В итоге для меня оказались удачными такие значения: Стол - 110, сопло - 225-230, обдув 70-100% (можно варьировать от сложности самой модели). На 110 градусов к столу приклеивается намертво (pei наклейка) с клеем от того же производителя, и не скажу, что после остывания так уж просто отдает. Благо лист металла снять и выгнуть не проблема. И вот результат:

Вывод лично мой: пластик для меня все же скорее декоративный. Им легко печатать, подозреваю, что даже реально печатать и на отрытом принтере (но это не точно), так как имеет меньшую усадку в сравнении с обычными абс пластиками. На выходе очень красивый как по цвету, так и по фактуре. Цена в 1 т.р. более чем оправдана, с учетом того, что пластика там более чем на 1 кг. Ни соплей, ни подтеков, ни скачков диаметра замечено не было. Сам диаметр в районе 1.69-1.7. В общем понравился)

Всем спасибо за внимание. Удачной печати и не хворайте)

Подобные очки носят северные народы для защиты от снежной слепоты. На фотографии ниже запечатлен представитель Юпийского народа.

О юпиках можно почитать
https://ru.wikipedia.org/wiki/Юпикские_народы

подробней о снежных очках
https://ru.wikipedia.org/wiki/Снежные_очки

На основе фото была создана модель для 3д печати. В версии для мужчин и женщин

Модель распространяю бесплатно на
https://www.thingiverse.com/thing:4770597/files

Пример напечатанных очков

Наконец то сбылась мечта идиота и я купил себе фотополимерный 3d принтер.  А именно Elegoo mars 2 pro.

Крайние умелили обычные маски в качестве защиты от паров смолы,  использовать я их конечно же не буду. ))

Планирую в дальнейшем купить респиратор, знатоков прошу посоветовать в комментариях.

И заодно купил мойку-досветку той же фирмы.

Что могу сказать, это просто чудо какое то, когда из серой жижи появляется вожделения фигурка, которую ты недавно видел на экране. Радуюсь, как ребёнок.

Тестовые башенки напечатались за 2:40

После, решил напечатать сыну, как бывшему фанату Dark Souls, фигурку Арториуса. Время печати 3:48

С ней по неопытности намучался. Фигурка составная и я расставляя поддержки, выбрал самые тонкие. В итоге не пропечаталась четвертина подставки и деформировалось правое плечо. Но с первого раза я это не понял.))  Дошло только на второй раз при той же проблеме с подставкой. Допечатывая необходимые детали Арториуса, сделал пару фигурок и себе.

Timber Wolf

И колдунью, которую я заказывал у сторонней конторы и которую мне напечатали отвратно и об этом я делал пост.

Не смотря на то, что здесь я ещё не зачищал следы от поддержек, выглядит на мой взгляд на порядок лучше.

PS. Смола

PSS. Опыта описательных постов у меня тоже не много, потому если что то заинтересует, готов ответить в комментариях.

Всем привет! Вот так неожиданно у меня оказался принтер от Elegoo, новинка в России Сатурн.

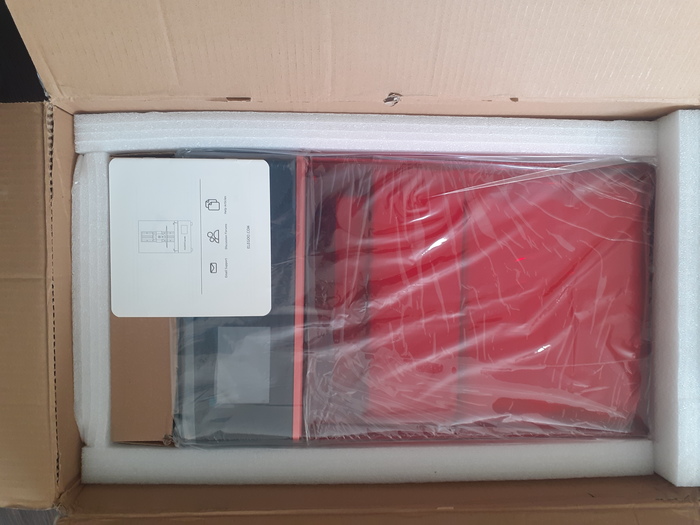

9 дюймов экран 4к, 50 микрон по XY,  Z от 10, но думаю оптимально будет от 20 до 50 микрон. Но хватит лирики и перейдем к осмотру новинки, упаковка на 10+, ничего не пострадало, хотя масса 12,5 кг.

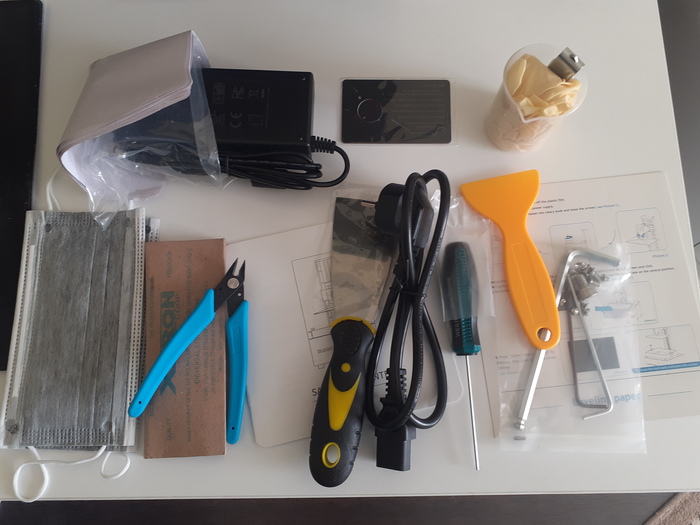

в упаковке принтер и  toolbox, его содержимое ниже

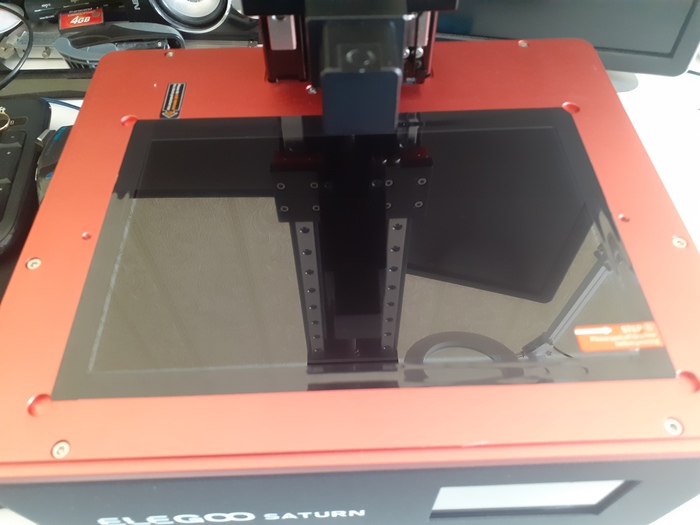

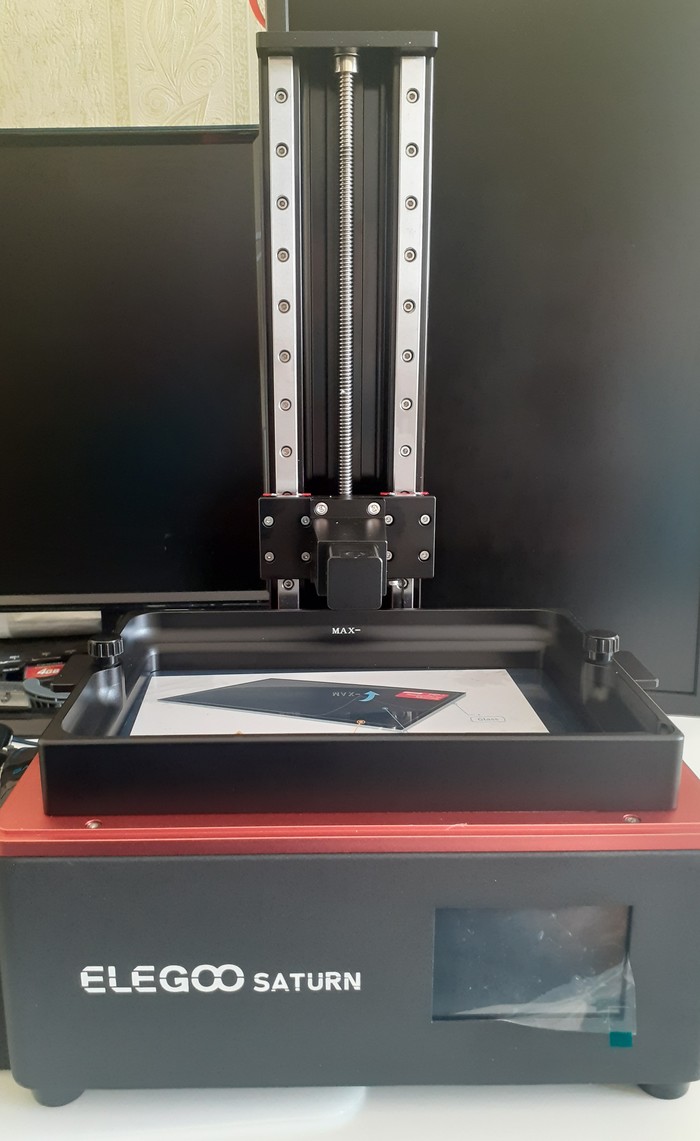

Красавец на рабочем столе, исполнение принтера радует намного больше чем Соник Мини4к( да знаю область печати разная, но думал о его аналоге майти, и очень рад что не взял)

Экран принтера закрыт пленкой с завода, не забудьте ее убрать

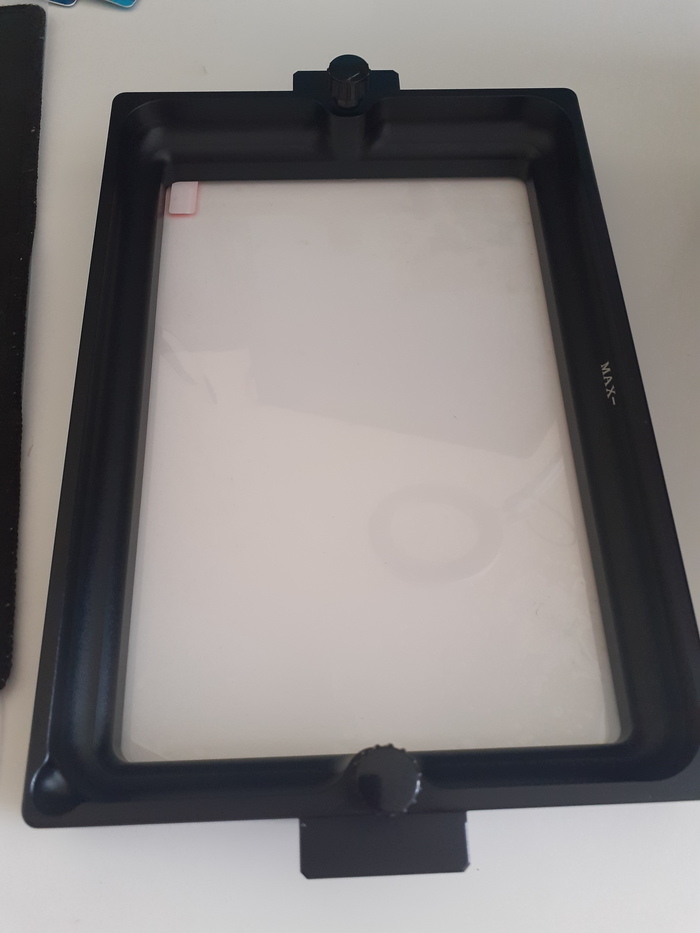

так же радуют углубления под ванночку( по углам экрана) а на ванне дополнительные ножки, которые позволяют ставить её на стол не боясь поцарапать пленку.

ванночка цепляется к столу при помощи 2 винтов, есть носик для слива полимера после печати.

Ну и перейдем к самому интересному, ведь не зря в наборе столько шестигранников ;)

после снятия крышки получаем доступ к шлейфу дисплея, аккуратно снимаем ленту и отсоединяем шлейф. на платформе с экраном откручиваем 6 болтов и аккуратно поднимаем её, видим, что очень короткий провод концевика и шагового двигателя, снимаем их.

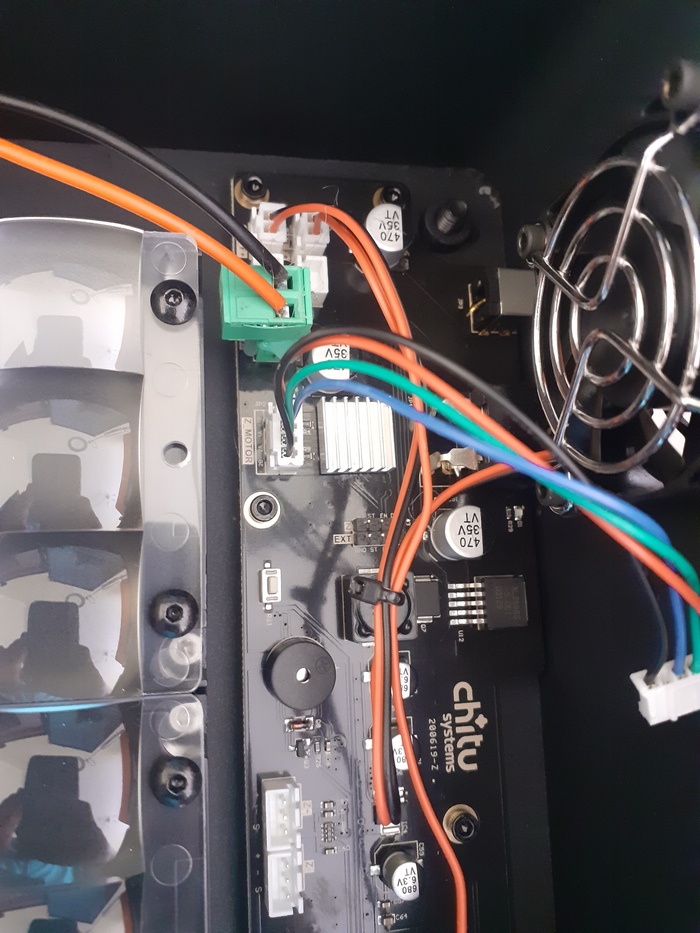

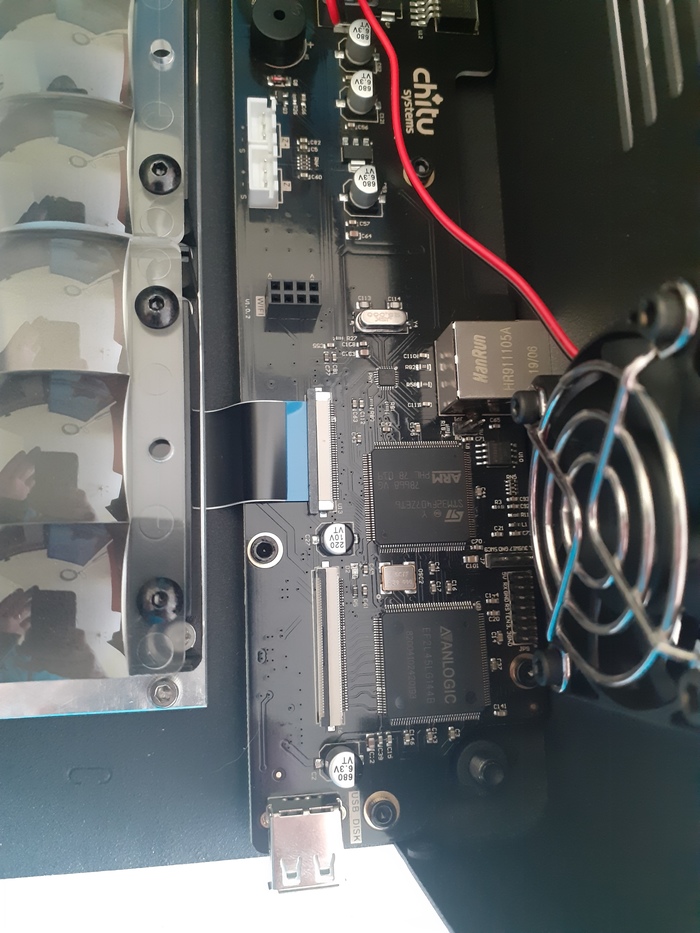

есть разъем под  wi-fi, разъем езернет распаян и должен работать " из коробки" , в целом кустомная плата от Читу.

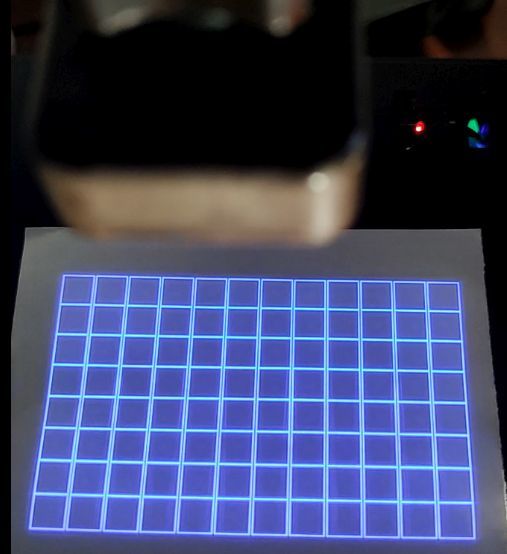

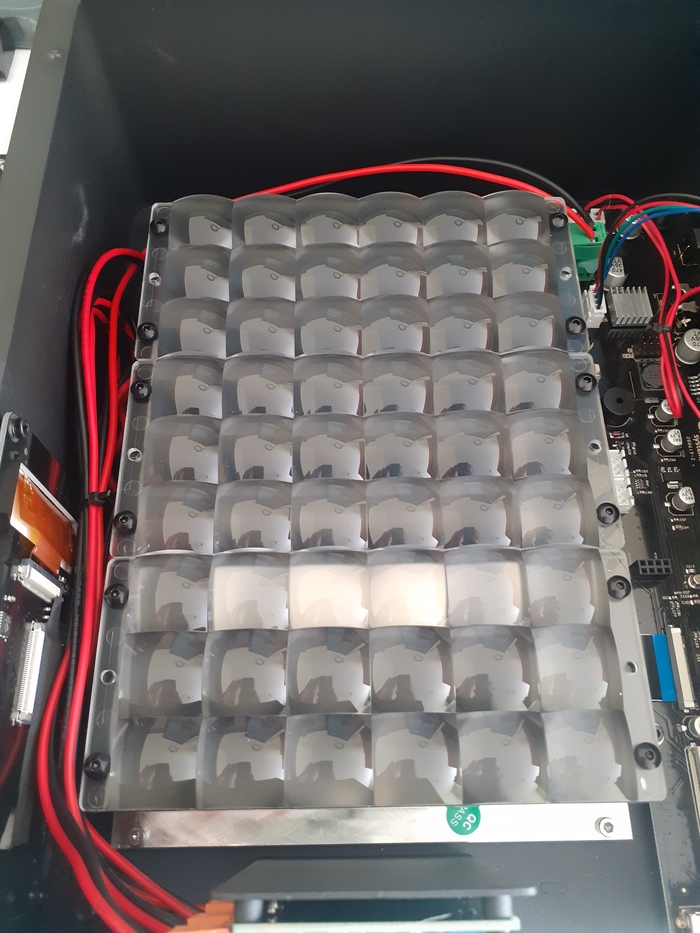

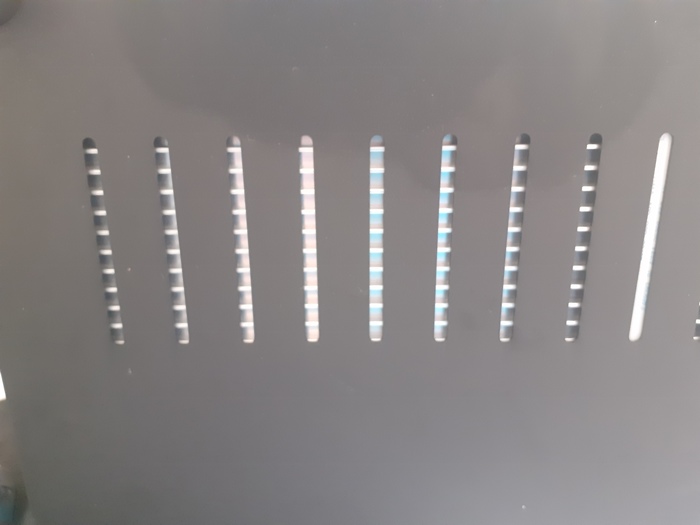

Система засветки собрана из 3 блоков линз по типу "паралед"

у меня провода что идут справа немного нависали над линзами( убрал их вглубь, не зря разбирал)

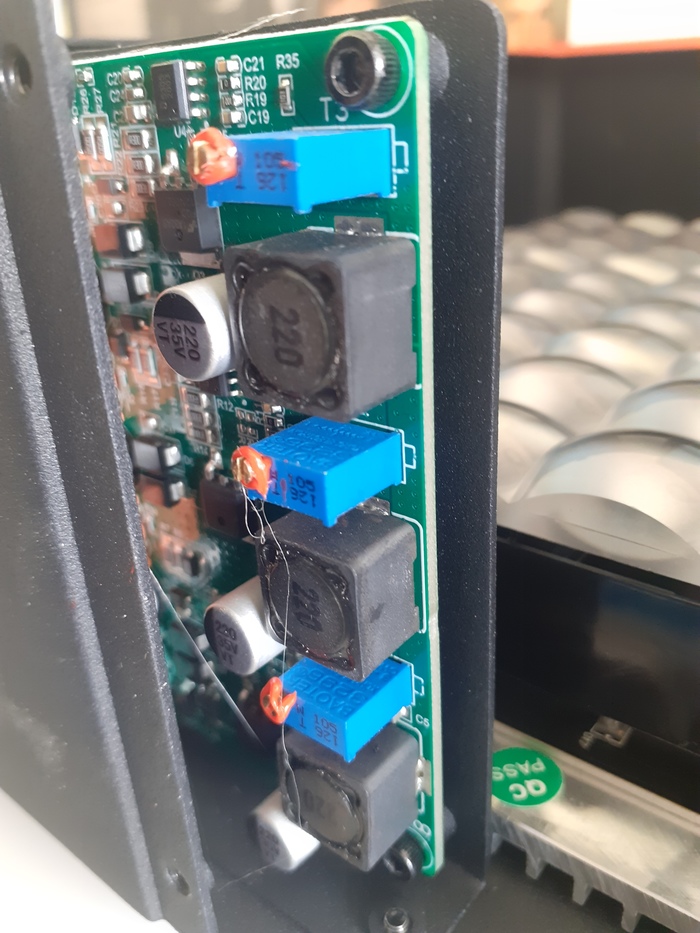

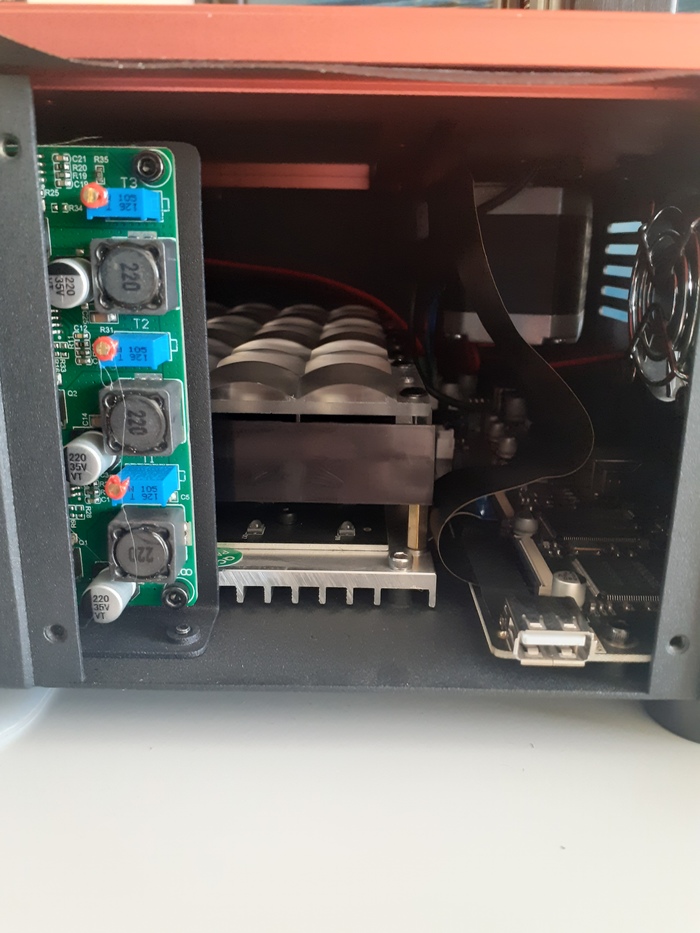

Плата питания модуля засветки снимать ее не стал.

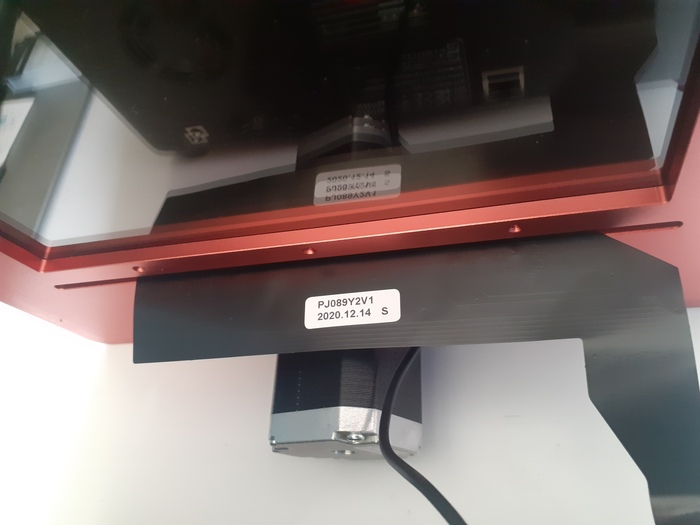

Маркировка на дисплее

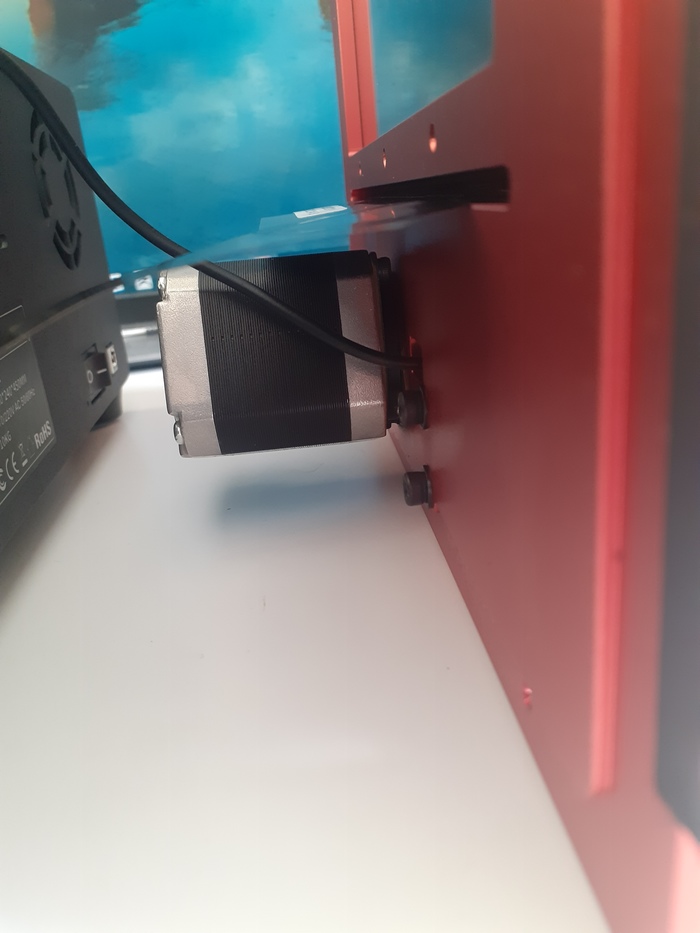

Шаговый двигатель сидит через демпфер, что снижает шум-вибрацию от работы( на Соник мини сам ставил такой от ванхао, пока не перепаял драйверы на ТМС).

и на этом приятности закончились, обратил внимание что система засветки не имеет активного охлаждения, хоть у принтера и стоит два кулера, но боюсь их может не хватить при длительной работе.

После осмотра внутренностей все собрал обратно. Переходим к калибровке платформы и выставления "0"

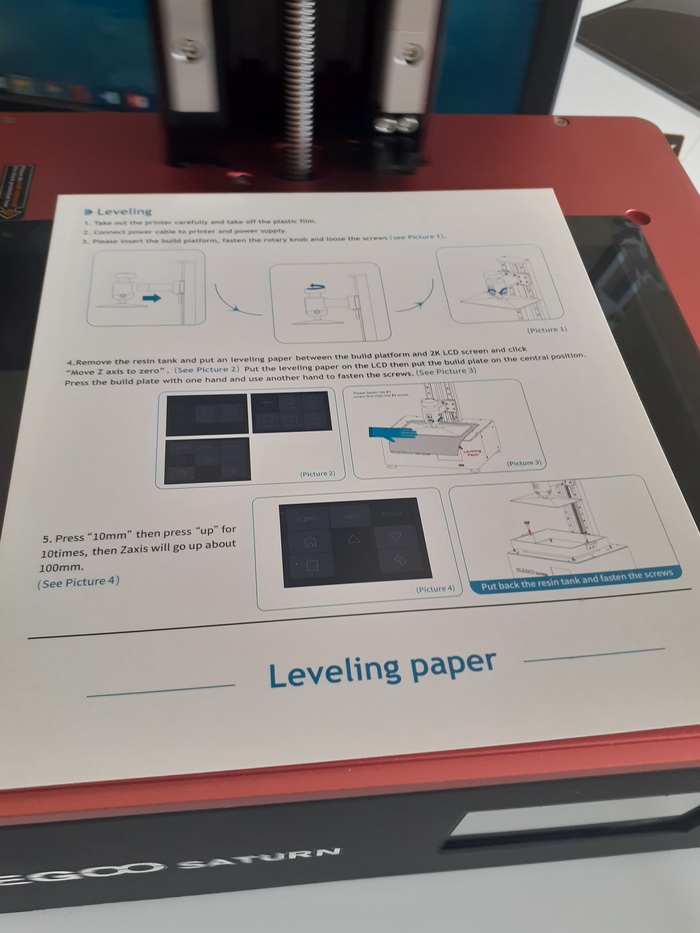

В наборе вот такая картонка, на ней же инструкция, делаем все как описано, и запускаем печать..

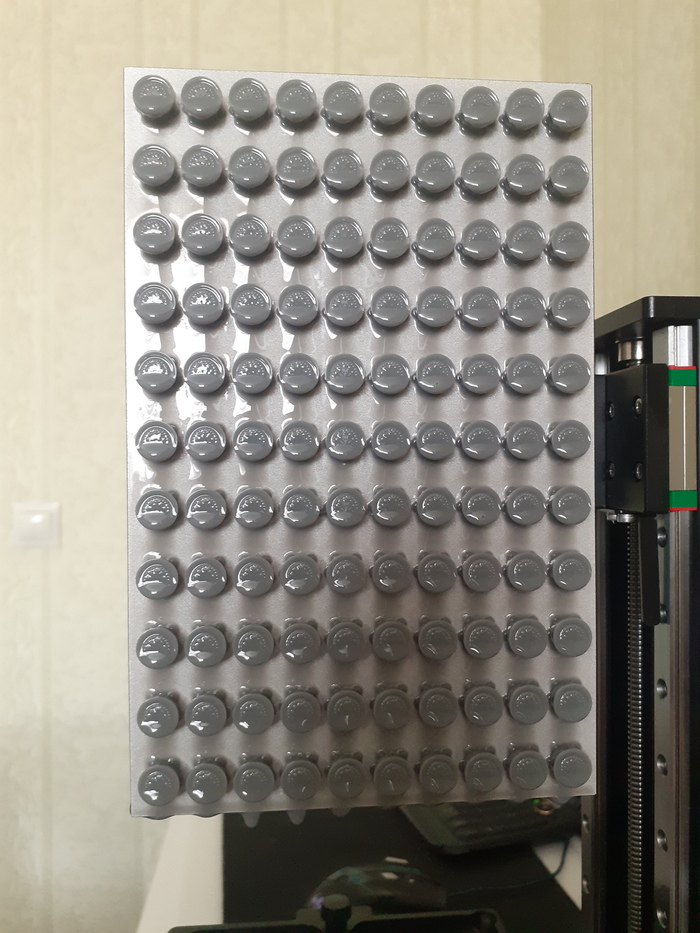

тестовые диски вышли отлично( фото дисков в полимере)

На этом все, принтер отлично работает из коробки, не пришлось разбирать ось зет и мыть каретки( хотя подобное было у товарища на Фотон Моно Х).

Для нарезки используется читубокс.

Изготовление любых 3д изделий начинается с поиска или покупки модели этого самого изделия (если мы конечно не шарим в 3д моделирование, как я) Благо на thingiverse была нужная модель - https://www.thingiverse.com/thing:558365

После начинается процесс слайсинга, про который мне особо сказать нечего, ибо делал я её довольно давно, разве что, модель нужно увеличить процентов на 20, ибо она очень маленькая, если вы конечно хотите её надеть. Но лучше конечно, померить своё личико заранее, а не гадать, подойдёт или нет.

Процесс печати прошёл довольно гладкого, но в те далёкие времена у меня ещё не было термокамеры, поэтому пластик начал трескаться, что происходит из-за неравномерного его охлаждения. Деламинация, едрить её за ногу. Таким грешит в основном АБС(который я и использовал), но в его защиту скажу, брал я его по 500 рублей с учётом доставки, да и лёгкость обработки ацетоном, который я беру по 200 рублей за литр, тоже привлекает.

Деламинация не позволила мне обработать маску в ацетоновой бане (я честно зассал с такими дырищими) Поэтому я просто их зашпаклевал.

Дальше я покрыл грунт-эмалью, пришлось убить целый баллончик, дабы поверхность выглядела нормально. Но обработай я в бане, получилось бы сэкономить.

Покрываем выступающие элементы золотой краской, тут важно купить именно золотую, что бы она блестела, покрась я просто жёлтой, вышло бы убожество.

Теперь дремелем с маленьким сверлом я просверлил 3 дырки и вставил туда куски бечёвки, как в оригинале.

А дальше начался довольно утомительный процесс покраски и на этом можно было бы закончить, но я хотел добиться эффекта старости, к сожалению я не сделал фотку с этим процессом, но если кратко вода и чёрная краска, мешаем и мажем. Так же я использовал два вида лака, глянцевый и матовый, они довольно интересно начали взаимодействовать друг с другом, что ещё добавило убитости маски.

Так выглядела первая примерка маски, заметно что я добавил чёрных трещин и контуры, нарисовав их чёрной краской, но очень смущает лоб, но и это мне удалось исправить.

Вот так всё это выглядело в итоге, я свои масочки использую на стримах, но в этой маски я конечно знатно охерел играть.

Если вам интересно следить за процессом изготовления из первых уст, подписывайте на мой дискорд канал, в котором я частенько кидаю фотки процесса

Дискорд: https://discord.gg/zkvCSmy

А под конец, вот фотка моих масок и шлемов со стримов.

Что-то не законченно, что-то нужно перекрасить (да да маска черепа из персоны, это я про тебя) Где-то я переборщил с размером, но я буду менять их время от времени, как мой скил будет становиться лучше.

Всем доброго времени и ровной печати )

Совсем недавно, присматривая принтер, натолкнулся на интересный софт.

Наверняка я не первый, кто хотел бы с минимумом усилий перевести JPEG в STL, закинуть в любимый слайсер и сделать барельеф/медаль/шильдик.. но лично я до сих пор не знаю простого и удобного инструмента для выполнения такой задачи. И кстати, в отношении удобства я вовсе не уверен... там тот ещё интерфейс. Но мне интересно мнение сообщества.

Я ничего не рекламирую, софт ищется по "happy 3d", он решительно бесплатный и не привязан к бренду. Кто-нибудь пользовался? Есть смысл в нем разбираться?

Или может быть для такой задачи давно есть решения, но я что-то пропустил?

Zbrush пожалуйста, не предлагайте. Хочется чего-то попроще именно для этой задачи.
