Что-то подзабыл я про посты на пикабу. Вот недавно образцы свидетели печатались с оптимизированным изделием. Были затокарены в размер по ГОСТ для проведения испытаний.
Материал титан ВТ-6 (ti6al4v). Печать проводилась из порошка на обычной СЛС установке.
Прочность на растяжение у литого образца порядка 950-1000 МПа. Отпечатанные образцы вылетали из захватов при 1150 МПа и выше. В итоге из-за довольно маленькой, как оказалось, площади зажимов нам так и не удалось их порвать. Возможно, кто-то из вас задастся вопросом: а как же так, из порошка, 3д печать и прочее литого? Все дело в том, что в процессе печати ж, в особенности титаном, идёт постоянный нагрев и охлаждение, что приводит к некоторому термоупрочнению (металловеды, поправьте, пожалуйста, если ошибся где, я вообще углепластиками занимался ранее))
Ну и, разумеется, свое дело сыграли правильные процесс параметры, при которых была околонулевая пористость.
В скором времени может дойдут руки написать большой пост о печати керамикой имплантов, но это если время будет :)
Обратился к нам коллега с забавным вопросом "у меня знакомая мечтает об определенной фигурке, а вы сможете сделать Сяо под Е'шкой Барбары?"
Почесали затылок, прикинули в размерах, немножко попросили допилить модельку знакомую, которая нам помогает иногда и вот =) Сие великолепие было сделано =)
Печать Anycubic mono x 6k (подготовка и печать @Nospire)
Фотополимерная смола Conjure Sculpts grey + Anycubic ABS clear Высота 350 мм * 200 мм Краски vallejo Техника аэрограф, кисть
Нотный стан взяли из другой фигурки и адаптировали в фигурку
Сделано было уже 50+ фигурок, а вот кошко-девочки и кошко-мальчики были заказаны только сейчас)))
Всё шикарно заходило
Прозрачность удалось оставить на нотном стане, но немножко не получилось с подставкой, есть у меня подозрения почему =) Буду тестить на других уже фигурках.
А еще была мысль покрасить просто смолу, но краски надо будет закупить. Выше как раз тест новой фирмы красок для смол - хотели тон бронзовый и получили хороший, но надо чувствовать пропорции иначе грозит брак печати..
1/3
А так как рабочие смены совпали с майскими - решила взять на работу краски и попробовать красить между эфирами. Мне не понравилось. Больше не хочу. Но зато успела основные цвета сделать.
Потихоньку возвращаюсь в строй. По планам - эту неделю отдыхаю и вальяжно пишу отчет по еще одной фигурке тут и оба расширенных разбора полётов на Бусти =) Отдыхаю от заказов и подгатавливаю Тиранду и Juri под покрас =)))
Заходите в ТГ - делаем стримы, пишем про жизнь.
И котика на последок и немного рабочего пространства с моим носом))) Работаем... ^^
Попалась в ремонт эта дроноловка. Дефект распространённый - сдох повышающий DC для заряда трёх (!) банок 18650 от источника 5 Вольт. Довольно тупая, имхо, идея - плодить сущности и городить повышайку в каждом АКБ. Электроинструменты с такими же АКБ используют внешнюю зарядку, и неплохо у них получается - всякие там шуруповёрты, болгарки и кофеварки. Так почему бы и да?
Дроноловка.
И переделанный аккумулятор.
В штатном АКБ повышающую часть удалил, поставил гнездо под зарядное для электроинструмента. Ну и дополнительно сделал запасной АКБ, на всякий случай - по себе знаю, что запасной аккумулятор нужен и всякий случай будет обязательно.

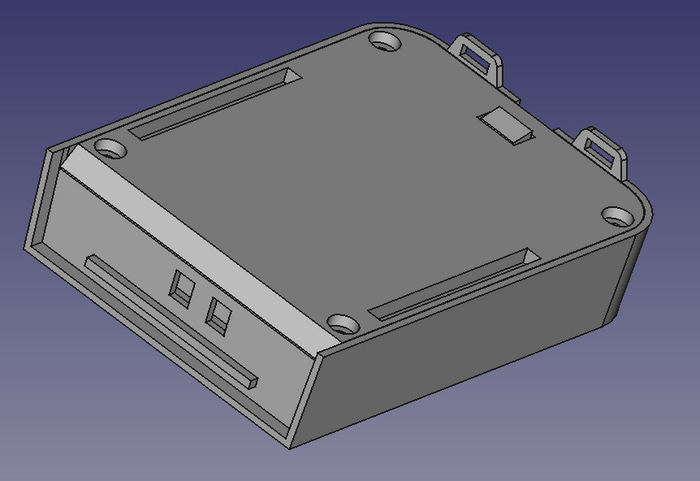

Собственно модель, FreeCAD:
Состоит из трёх частей - корпус, крышка и защёлка.
В корпусе размещаются три соединённые последовательно банки 18650, кусок макетной платы с жестяными контактами и цилиндрический разъём DC 5.5x2.1мм для подключения зарядного устройства.
Красивое.
Под защёлкой - цилиндрическая пружинка 3х10мм, саморезы (вот совпадение) тоже 3х10.
Банки удерживаются на месте перемычками в корпусе и выемками в крышке, не болтаются, дополнительная фиксация не требуется.
Всем привет, читателям кто тут не случайно, или случайно рад всем. Это третья часть серии постов про макет, печать идёт с небольшими техническими сбоями, но не критично.
Есть прошлая часть где я частично раскрываю проектируемую конструкцию земляной дамбы, и макета. ссылка на прошлый пост : Зачем такой макет, и что на нём показано
Для ЛЛ - Продолжаю говорить о макете дамбы. И её строении и науке.
Слова с прошлой лекции: ПФУ - Противофильтрационное Устройство.
И так начнём! Небольшой фотоотчёт по макету, а сейчас про конструкцию.
Пошла фиолетовая катушка, коричневый и серый по 0,1 Кг осталось. Эх.
Наш уже любимый рендер макетика
Рисунок 1. - Рендер макета вид спереди.
Рисунок 2. - Рендер макета вид сзади.
Что за "бабочки" на макете? Фактически у нас изделие размером 70*10*15 сантиметров, а область производства печати у нам номинально 20*20*20. И всё пришлось побить на мелкие части. Чтобы не заливать всё тонами клея, который неизвестно себя ещё и поведёт на такой большой поверхности PLA (Полилактид это пластмасса синтезируемая из крахмала, биоразлагаемая и т.д.). Было решено применить решение из лучшей сферы, военных.Точнее стандартная планка для прицельных приспособлений варшавского договора "Ласточкин хвост". (Данный тип крепления ещё применяют в столярном деле, станкостроении, и много где ещё.) НО! 3D принтеры не любят острые углы, и повороты это замедляет печать и влечёт несколько типов дефектов, и углы у него были просто скруглены. Забиваются молотком в одну сторону, обратного пути не будет.
Рисунок 3 - Крепление «ласточкин хвост» для оптического прицела на пневматической винтовке. (википедия)
Рисунок 4 - Ласточкин хвост на станке. Справа видны вставка и винты юстировки. (википедия)
Что за большая серая штука в конце? Это называется дренажный банкет, данное сооружения может иметь множество форм, и размеров, не везде оно вообще имеется по длине сооружения, а только ниже определенной отметки. (ДБ - дренажный банкет) НБ - Нижний бьеф, это та часть сооружения где мало воды. (река) ВБ - Верхний бьеф, это та часть сооружения где много воды. (водохранилище) ДБ применятся в месте где у нас имеется или примыкание сооружения к воде, допустим НБ. Причём до такой отметки, чтобы при паводке, с шансом необходимым для данного класса сооружения в соответствии с % обеспеченности сооружения, уровень реки его не должен скрыть водой, +0,5-1,5 метра. Важно!Ещё данная конструкция выполняет очень важную функцию, защиты тела сооружения от промерзания. Что иначе повлечёт за собой нарушение целостности и возможно аварию!
Из чего делают ДБ? Банкет отсыпают из камня, обычно крупнообломочного. У которого большой коэффициент фильтрации. (через него легко течёт вода).
А где вода? За дамбой же должно быть сухо! В зависимости от сооружения, его назначения и класса может быть так и так. К примеру мелкое сооружение которое создано для большей стабильности работы водозаборов с накопителем в котором оформлено: Сезонное регулирование стока. Просто перераспределяет воду между паводком и меженью чтоб деревня/город/село/поле не засохли. Но это не отменяет, факта что ВСЕГДА И ВЕЗДЕ ЕСТЬ ФИЛЬТРАЦИЯ, просто невозможно сделать сооружение через которое никогда и никак не протечёт вода. Просто её может быть мало, и она может перехватываться внутренним дренажём. См. "Рисунок 5, схема В-Г." (золошлакоотвал к примеру так проектируется).
Зачем мне знать про суффозию и т.д? Это необходимо запомнить на 10 минут, чтоб осознать дальнейшую информацию!
Предотвращение суффозии, ну сюда сразу и кольматация, и фильтрация контактная?
Все описанные выше явления называются "Фильтрационные деформации". Суффозия - Это когда мелкие частички грунта вымываются из грунта (песок из щебня с песком). Происходит из-за слишком большого градиента напора. (о нём позже если запросят там прям уже не научпоп будет). Виды - Химическая и Физическая.
Химическая суффозия - у нас растворило часть фракции грунта в воде всё. Физическая суффозия - мелкий песок вымывает из пор (важный вопрос куда дальше?) Обратный процесс! Кольматация - Обратный процесс суффозии, это когда мелкие частички забывают поры в грунте. (пример - у нас вымыло песок из ПГС, и забило дренаж, и проело где был ПГС). Это два связанных процесса, частички мелкие откуда то вымываются (снижая плотность грунта, его несущую способность, повышая пористость и облегчая фильтрацию через него (да да, и сильнее фильтрация вносит больше частиц) по итогу у нас осадки), частицы выносятся на поверхность (мутная вода) или кольматируют (оседают в порах соседнего) грунт в другом месте, снижая пористость и мешая фильтрации из-за чего она ищет другой путь.
Предотвращение: Есть только один вариант борьбы с этим. Необходимо чтобы, градиент фильтрационного потока для конкретного грунта, не превышал норму для него. (10-15 глина, 50 щебень), считайте что мерим в попугаях, вам оно не надо. Но гуглится легко.
А что делать если оно мне нужно глина/щебень соеденить? А вот тут вступает проектирование, а именно! Переходные слои!, те самые небольшие вертикальные серые полосочки у "ПФУ в виде Ядра", это он и есть. Выглядят они так, фактически это "тонкий" 0,5-2 метра слой промежуточного грунта который не будет разрушать два примыкающих. Количество любое хоть 10. (обратный фильтр второе название)
Контактная фильтрация - это когда происходит фильтрация на контакте двух зон или материалов, как удобнее. К примеру это может быть: Бетон-земля, сталь (труба) - земля, сталь - бетон и т.д. Данное явление негативно сказывается на сооружениях, ведь коммуникации в теле плотины могут осесть и надломится/загнутся. Большая контактная фильтрация вызывает суффозию, а это вызывает ослабление и без того слабого места. Борьба для труб, это такой "стальной блинчик" диаметром на 0,5-1 метр больше трубы.
А я вот возьму и забью железный лист! Да ещё в землю метров на 5! И не будет фильтрации! Будет, увы есть тип ПФУ, который представляет из себя металлическую мембрану, толщиной 8-10 мм минимум. Но вода будет фильтроваться под ней. И через 10, и через 100 метров будет. Просто куда меньшими объемами. А ещё у нас есть берега, в которые мы не будем забивать железный лист на 2 километра в тороны же?
А как же бетонная плотина на скале? У неё есть контактная фильтрация скала/бетон. Бетон имет трещины. Бетон имет малый но уверенный коэффициент фильтрации. И да у неё под давлением есть и завеса цементационная, и основание замоноличено в скалу. Всё равно. Вы не представляете на что способна вода напором метров 20, и с неограниченным лимитом времени.
А как вообще вода фильтруется? Грунт же вроде цельный, а глина! Увы к сожалению все грунты коме монолитного гранита (хотя и там есть трещины) имеют коэффициент фильтрации. Все грунты с которыми обычно мы имеем дело это осадочные породы в большинстве своём: песок, гравий, глина, супесь, суглинок, земля, сцементированные грунты и т.д. Вода не имеет лимита времени, у неё нет жизни, она фильтруется и через бетон и через землю, если более лёгкого пути нет. (при условии достаточного напора или разницы уровней воды). К примеру: у бетона это что-то из разряда 10^-12 до 10^-17. 10^-12 = 0,00000000012 (метров / сутки). Вот так мало, но оно есть, можете ещё нулей 5 добавить)
Срний показатель коэффициента фильтрации для разного типа почв (единица измерения: метров/сутки) рассчитан следующим образом: суглинок: 0,05; супесь: 0,05–0,1; лесс: 0,05–1; песок пылеватый с некоторыми вкраплениями: 0,5–1; мелкозернистый песок 1–5; среднезернистый песок: 5–20; крупнозернистый песок: 20–50; гравий: 5–150; галечник: 100–500; галечник крупный без песка: 500–1000. (https://ikga.ru/articles/koefficzient-filtraczii-pokazatel-v...)
А как вода не фильтруется под сооружением? Это тема для отдельного длиннопоста, если интересно я оставлю комметн укажите что интереснее углубить. При ближайшем рассмотрении См. рис 1-2, у нас имеется, под сооружением более бледная прослойка песка. И с каждой стороны ПФУ, заглубляется (на метр в масштабе) в естественную глину (она коричневая самая нижняя). Таким образом мы получаем не идеальное, но хорошее решение. Лучше и дешевле не придумали.
Всем спасибо за внимание!
Рад, что кому-то интересно, я могу ответить на вопросы по теме ГТС, строительства и связанных тем, так-же 3Д печати. Кстати вопрос почему ГЭС делают ток в розетке дешевле ещё не уточняли, а это ещё один длиннопост кстати >:). Оставлю коммент, можете черкануть туда темы, можно будет оформить отдельный постик.
Всем спасибо, всем добра, бобра и всего наилучшего!
не успел пильнуть к 20 часам по своему времени, пост не перечитывал, надеюсь не сильно кривой хех
P.S. Первые 2 поста вышли в горячее вот этого я не ожидал кстати :З
