Держатель филамента. От прототипа до реализации
#Filament Spool Holder
Захотелось мне немного оттюнинговать принтер. Сидел, смотрел на него, и понял, что катушка меня бесит: крутится рывками, пластик держателя уже протерся, с него сыпется какая-то пыль и вообще что за каменный век. Полазил по инетам, посмотрел кто, что и как делает и решил сваять устройство сам. Берём Синьку, рисуем...

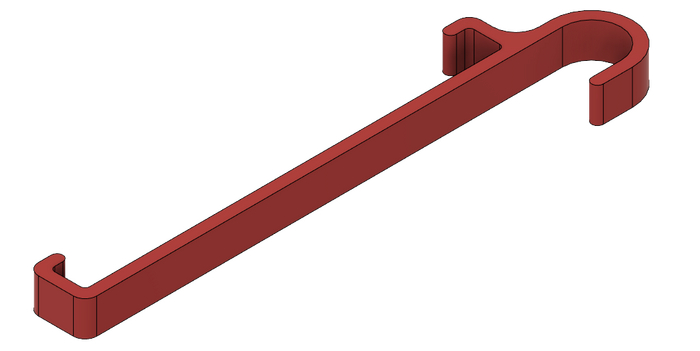

Ну, вроде все понятно. Модель вставки держателя для Эндера у меня была, изваял барабан с выемками под подшипники и гайки М8, и лёг спать. Утром проснулся, и решил, что могу лучше.
Вариант второй, дизайнерско-креативный...
Вроде всё в порядке, ничего не забыли. Заряжаем слайсер и печатаем.
Ждем 4 часа и приступаем к сборке. 3 гайки М8, шпилька 12.5 см, 2 старых подшипника ABEC-5 от роликов и две напечатанных шайбы.
С размером паза под гайку я промахнулся на 0.2 мм и пришлось её сделать "заплавляемой".

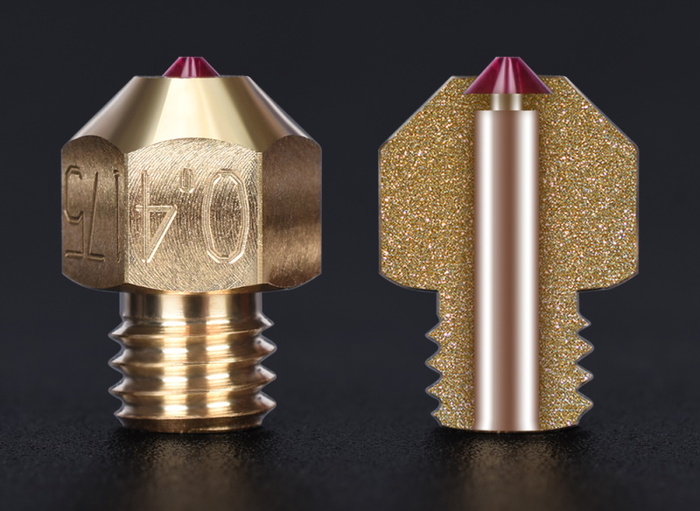

Шишка на 400 градусах прекрасно справилась с этой проблемой.
Байда в сборе
Байда на принтере в штатном держателе
Примерка катушки. Нормально.
Общий вид держателя с новым подшипниковым модулем и детектором дыма.
Про дым - тут.
Пользователи подобных держателей жаловались на то, что барабан вращается слишком свободно, в результате чего возможна самораскрутка. И приходилось подкладывать поролон, фетровые шайбы и тому подобное, и в результате отказываться от этой конструкции. В моем случае легкость вращения легко регулируется степенью прижима подшипников торцевой гайкой. Зажать можно в ноль. Я сделал что-то среднее.
