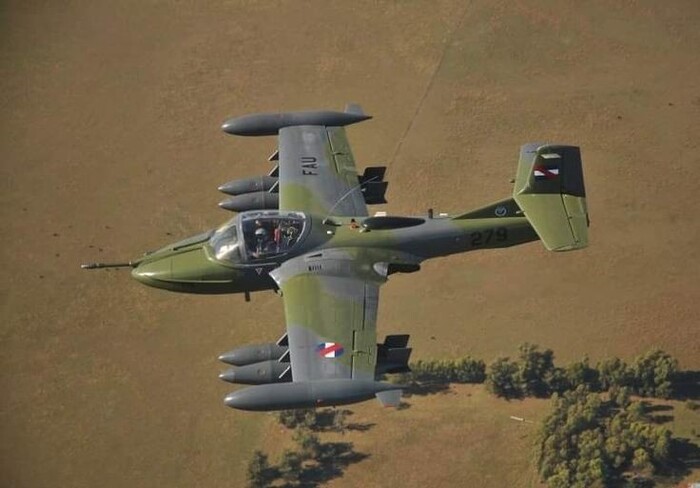

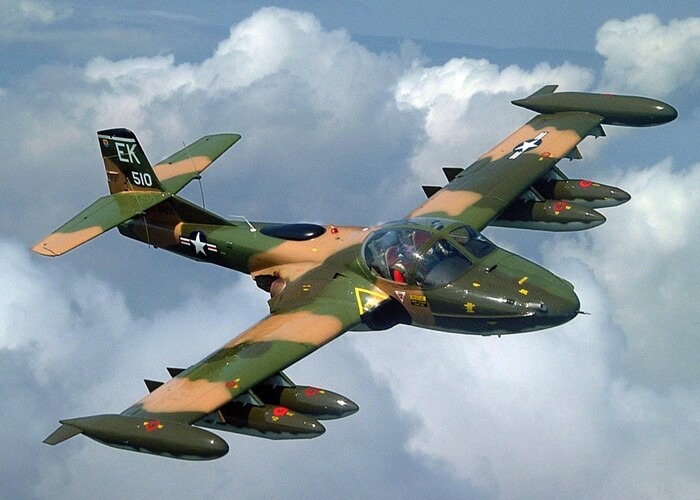

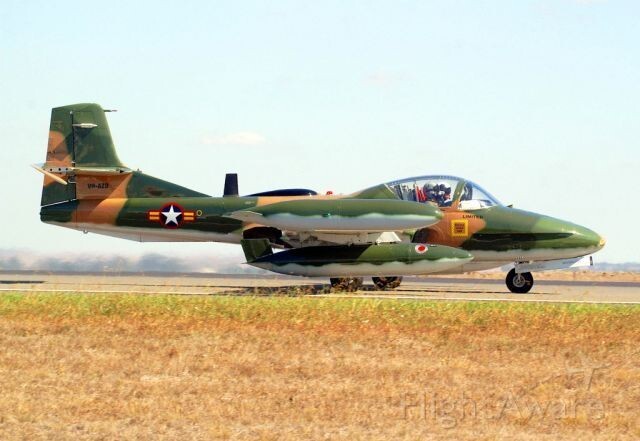

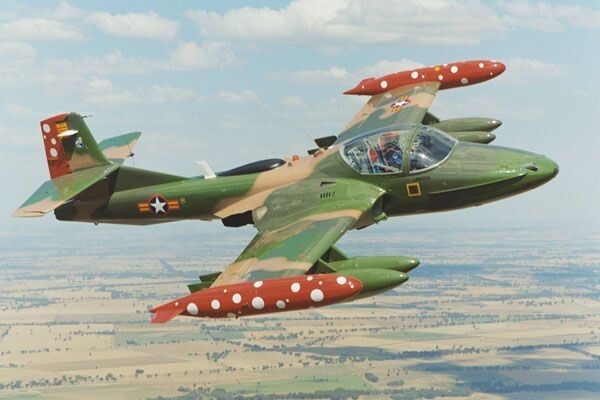

Американская стрекоза А-37

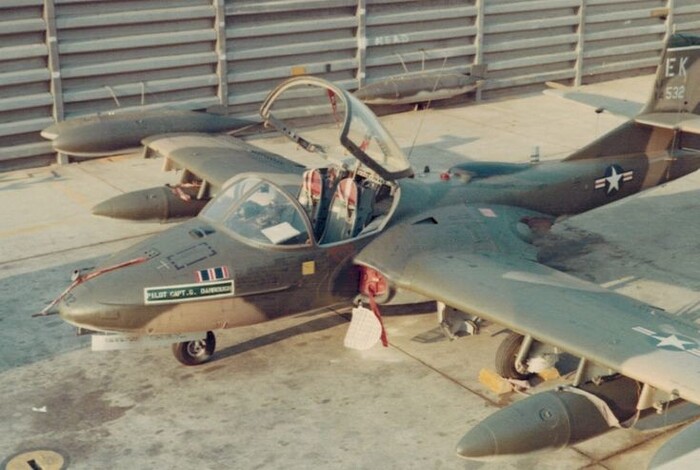

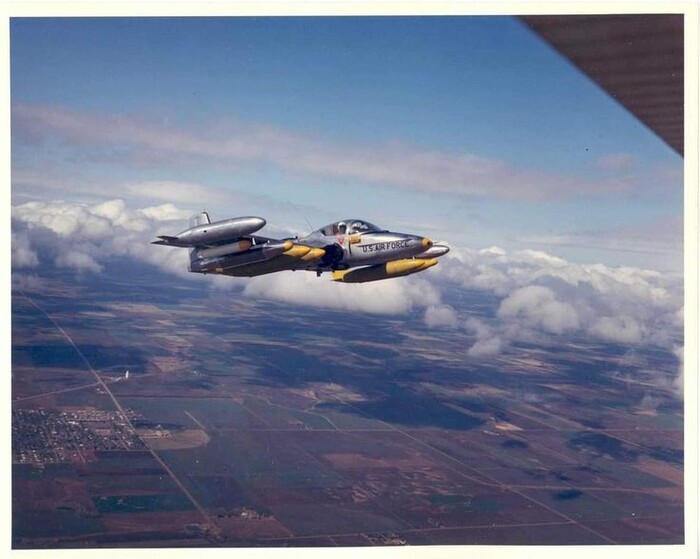

В ходе Вьетнамской войны США и их союзники активно использовали тактические ударные самолеты нескольких типов. Одним из наиболее удачных представителей этого класса заслуженно считается легкий штурмовик Cessna A-37 Dragonfly. Эта машина, разработанная на базе существующего учебно-тренировочного самолета, показывала выгодное соотношение технических и боевых характеристик, а также полностью соответствовала ставящимся задачам.

В начале шестидесятых годов, на фоне ухудшения обстановки во Вьетнаме, ВВС США начали поиски перспективного «противопартизанского» штурмовика. В 1962 г. ВВС изучили боевой потенциал существующего учебного самолета Cessna T-37 Tweet и пришли к положительным выводам. После определенных доработок эта машина могла стать хорошим ударным самолетом. Вскоре было составлено техническое задание, и компания Cessna получила контракт на проведение необходимых работ.

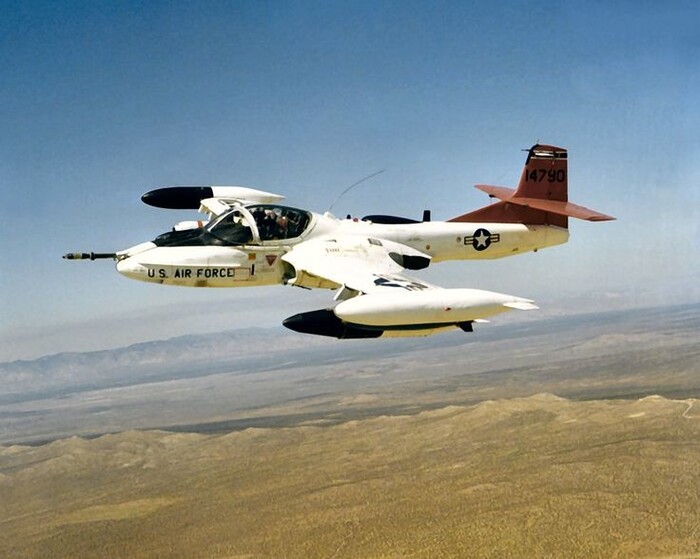

В октябре 1964 г. в воздух впервые поднялся опытный самолет YAT-37D, позже к нему присоединился второй летный образец. По результатам испытаний был заключен первый контракт на производство и поставку. ВВС заказали 39 самолетов с новым обозначением A-37A. Для ускорения работ их решили перестраивать из серийных T-37. В 1967 г. появился контракт на серийный выпуск улучшенных A-37B новой постройки.

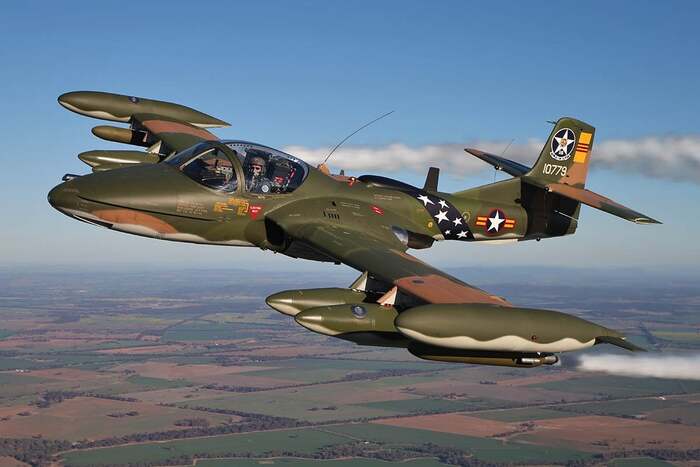

Компания Cessna продолжала выпуск самолетов A-37 Dragonfly двух модификаций до 1975 г. В общей сложности было построено 577 машин. На ранних стадиях техника поставлялась только в ВВС США, а в дальнейшем ее получили и иные американские структуры. С конца шестидесятых более 250 самолетов поступили в ВВС Республики Вьетнам. Порядка сотни этих машин позже стали трофеями Демократической Республики Вьетнам и даже использовались в боях.

Уже в середине семидесятых США начали распродавать оставшиеся самолеты, и они попали в 12 зарубежных стран. Новые хозяева неоднократно использовали такую технику в различных войнах и операциях. Эксплуатация A-37B до сих пор продолжается в шести странах, и нередко такую технику приходится привлекать к реальным боевым вылетам.

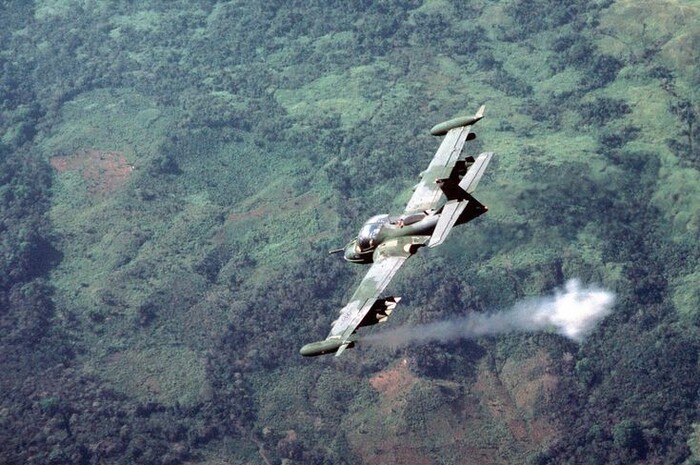

В ходе Вьетнамской войны самолеты Dragonfly показали достаточно высокие боевые качества. В общей сложности они совершили более 160 тыс. самолетовылетов и доставили к целям десятки тысяч тонн бомб и ракет. При этом была показана высокая живучесть и устойчивость. Штурмовики работали только на малых высотах и постоянно подвергались обстрелу с земли. Они регулярно возвращались на базу с различными повреждениями, однако ВВС США записали в боевые потери только 22 самолета. Примерно на том же уровне были и потери ВВС Южного Вьетнама.

Высокие технические и боевые качества самолетов A-37A/B в первую очередь определялись достаточно удачной конструкцией. При этом значительный вклад в общие результаты сделал выбор базовой платформы в виде учебно-тренировочного самолета T-37. Последний показывал достаточно высокие летно-технические характеристики и имел хороший модернизационный потенциал, за счет которых удалось создать новый штурмовик.

В ходе подобной перестройки общая архитектура и схема планера не изменилась. При этом разработали новое усиленное крыло с пилонами для боевой нагрузки и дополнительными топливными баками на законцовках. Также усилили шасси для работы на грунтовых аэродромах. Комплекс авионики дополнили новыми средствами, требуемыми для боевого применения.

По результатам всех таких доработок масса самолета выросла с исходных 3 т до 6,35 т, из-за чего потребовались новые двигатели. Штатные для T-37 двигатели Teledyne J69-T-25 заменили парой General Electric J85-GE-17A. Эти меры не потребовали кардинальной переработки планера, однако компенсировали рост массы и даже повысили общую тяговооруженность.

Потяжелевший штурмовик с новыми двигателями имел максимальную скорость 816 км/ч против 684 км/ч у учебного самолета. При этом скорость сваливания составляла всего 182 км/ч. Таким образом, ударный A-37 мог быстро прибыть в заданный район, а затем, сбросив скорость, искать цели и атаковать их.

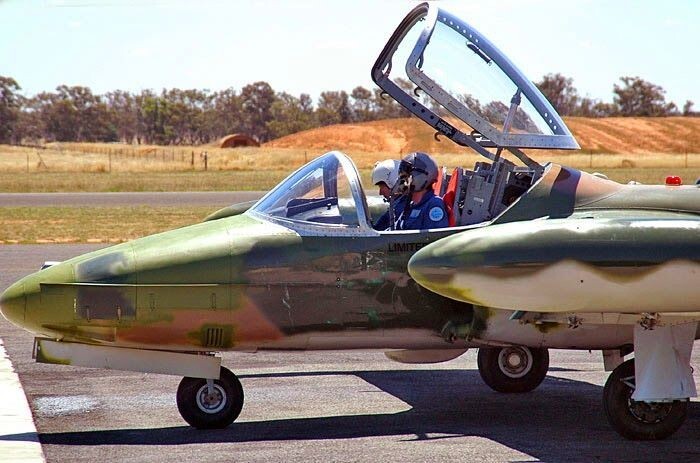

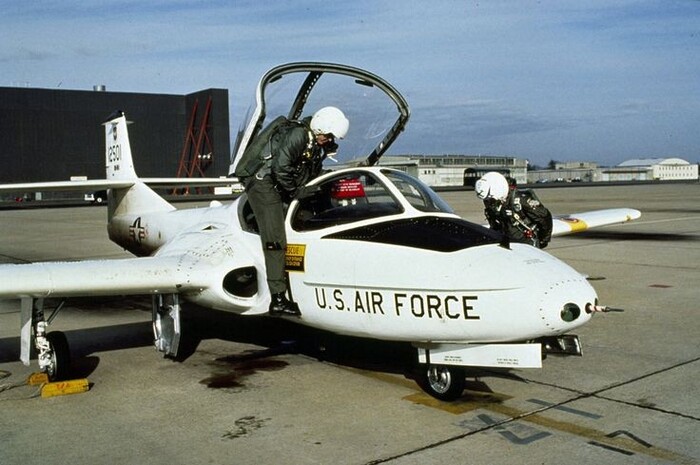

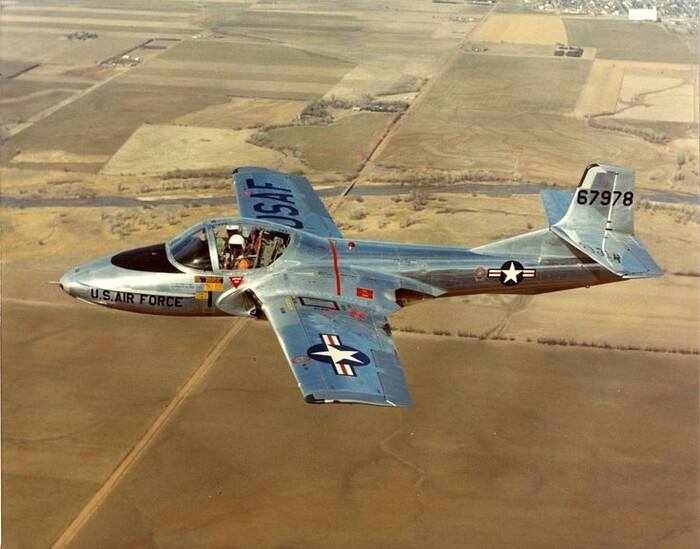

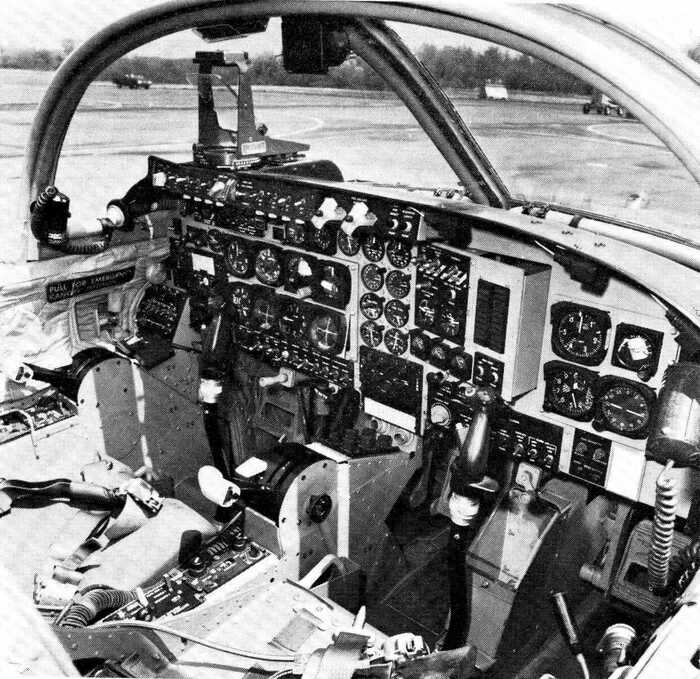

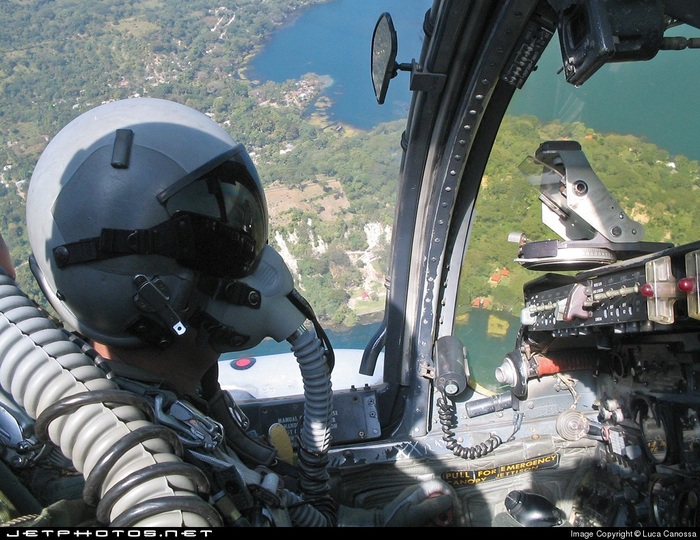

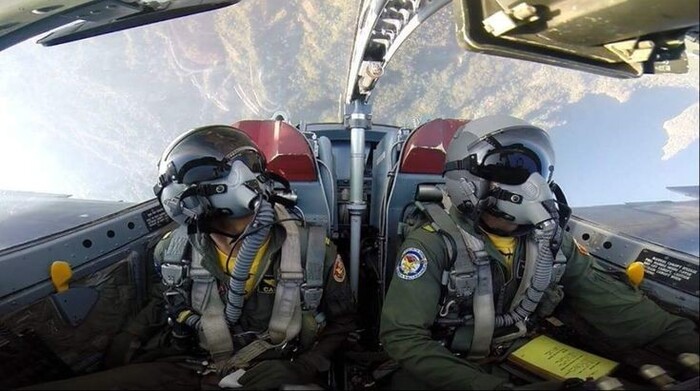

T-37 имел двухместную кабину с размещением летчиков бок о бок. Кабина отличалась низкими бортами и получила фонарь большой площади, что значительно улучшало обзор вперед, вбок и вниз, необходимый для поиска и поражения наземных целей. Кресла летчиков получили бронирование, а борта кабины оснастили противоосколочными подбоем.

Оба рабочих места обеспечивали полноценное управление самолетом и решение боевых задач. На практике такие возможности по управлению использовались интересным образом. Так, на штурмовку пилоты летали по одному, а полеты для разведки и корректировки осуществлялись вдвоем.

При всем преимуществах, самолет оставался достаточно простым в техническом и эксплуатационном отношении – особенно на фоне современных ему истребителей-бомбардировщиков. За счет простоты конструкции в целом и отдельных ее элементов требовалось минимальное обслуживание. Так, на один летный час приходилось лишь два часа различных работ на земле.

По требованию заказчика, «противопартизанский» штурмовик должен был иметь встроенное пулеметное вооружение и нести на внешней подвеске широкую номенклатуру бомб, ракет и зажигательных баков. За счет модернизации базовой учебно-тренировочной платформы эти задачи были успешно решены. Штурмовик мог нести более 2700 кг боевой нагрузки. Нормальная нагрузка составляла 1800 кг.

В объемном носовом обтекателе разместили 7,62-мм пулемет GAU-2B/A с вращающимся блоком стволов и ящиком на 618 патронов. При необходимости встроенный пулемет мог дополняться подвесными контейнерами с пушками калибра 20 или 30 мм. Впрочем, такое оружие использовалось нечасто, и ему предпочитали традиционные средства поражения «воздух-поверхность».

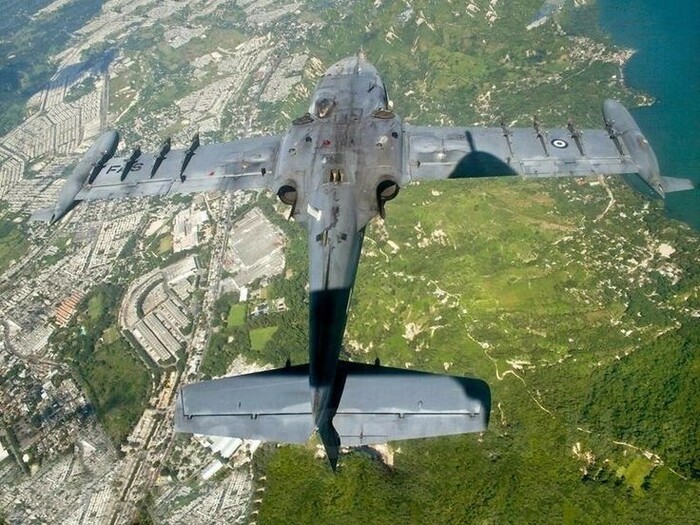

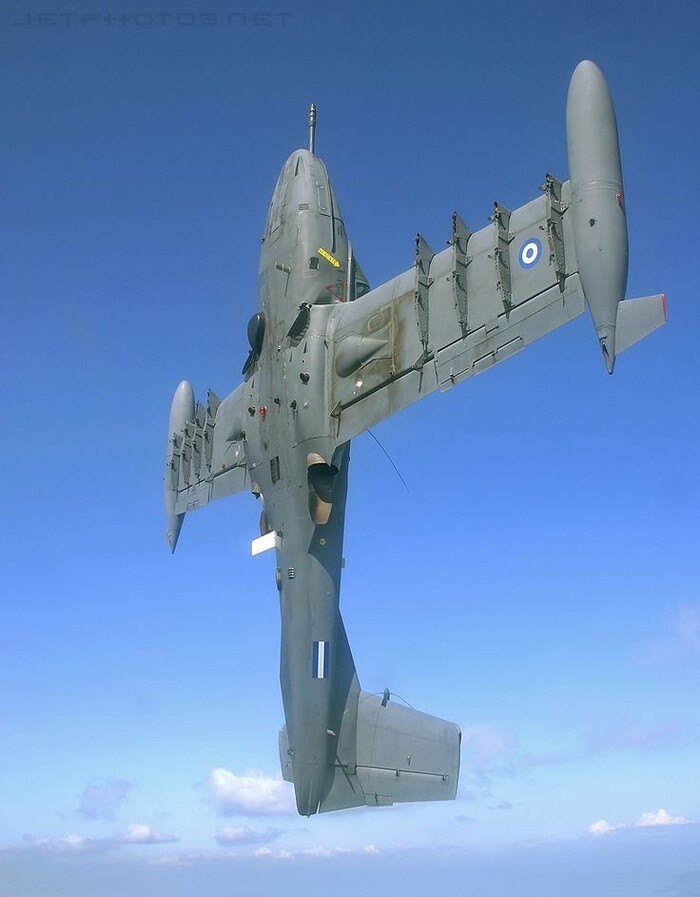

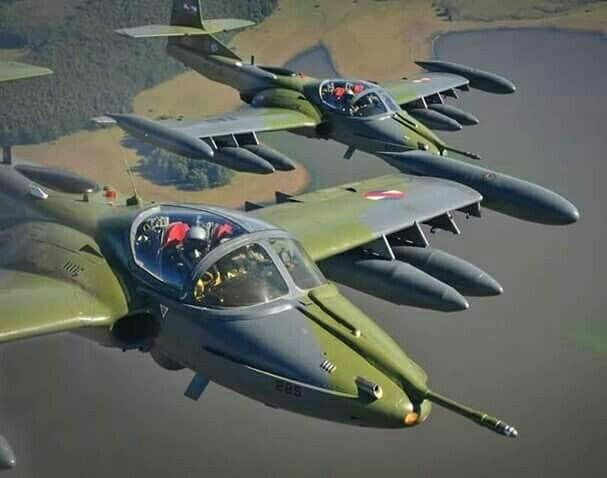

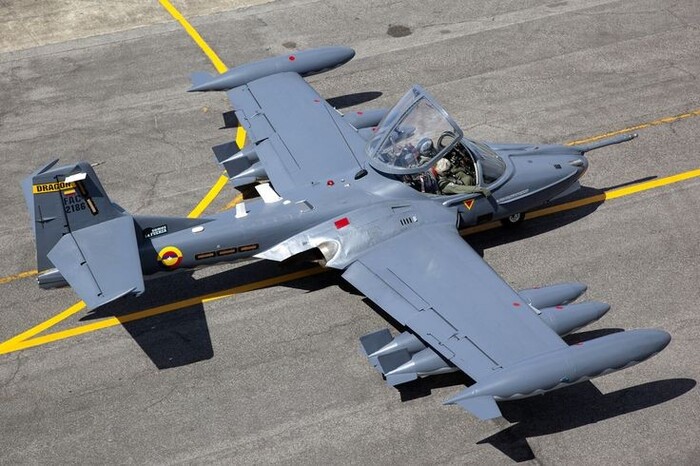

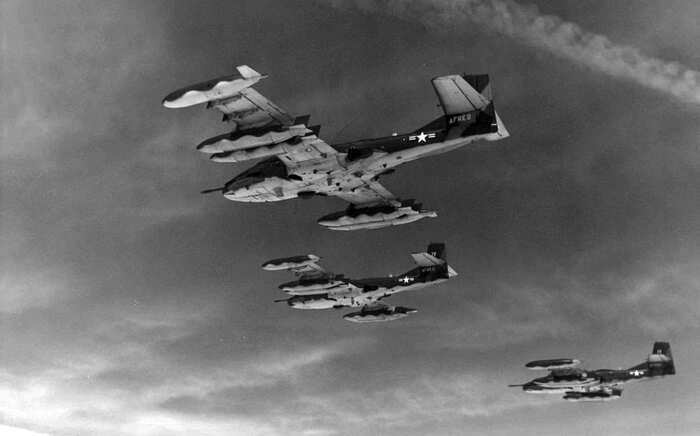

Под усиленным крылом Dragonfly находилось восемь пилонов для различного вооружения. Два внутренних пилона на каждой плоскости имели грузоподъемность до 390 кг; третий нес 270 кг, а внешний нагружался до 230 кг. Такой набор точек подвески с разными возможностями позволял нести широкую номенклатуру боеприпасов и повышал гибкость боевого применения.

В зависимости от ожидаемых целей и поставленных задач, A-37A/B мог нести блоки неуправляемых ракет в требуемом количестве. Кроме того, использовались свободнопадающие осколочно-фугасные или кассетные бомбы разных типов, а также зажигательные баки калибром до 750 фунтов. Допускалась подвеска нескольких подвесных баков.

Применяя неуправляемое оружие, штурмовик Dragonfly демонстрировал высокие боевые характеристики и преимущества перед существующими истребителями. Так, заход на цель с относительно малой скоростью позволял резко повысить точность попадания ракетами и бомбами. На основных режимах применения оружия опытным пилотом КВО не превышало 15-20 м – лучше, чем у других ударных самолетов.

Следует отметить, что штурмовик Cessna A-37 Dragonfly имел не только преимущества. Присутствовал целый ряд недостатков, часть которых ухудшала технические и боевые характеристики, а другие накладывали ограничения или даже повышали риски для самолетов и летчиков. Впрочем, это не помешало штурмовику дойти до эксплуатации и не оказало фатального влияния на результаты боевой работы.

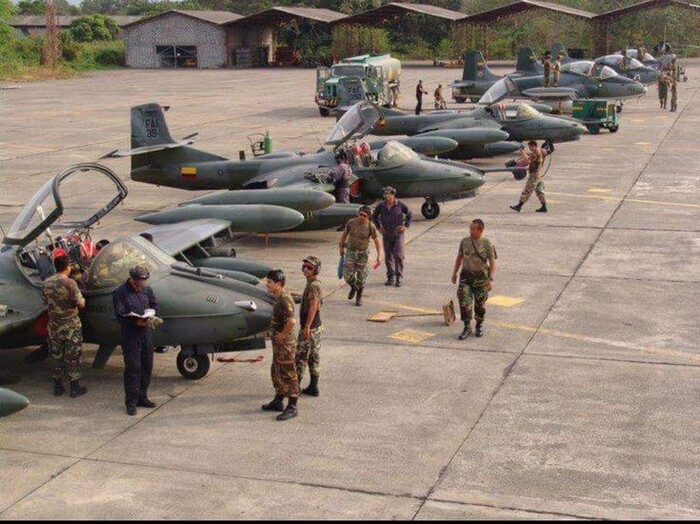

Едва ли не главной проблемой самолетов A-37 было отсутствие развитой защиты. Бронирование кресел и подбой могли защитить летчиков далеко не от всех угроз. При этом жизненно важные агрегаты, в т.ч. двигатели и ключевая электроника не имели никакой защиты. Такой самолет можно было применять только против врага с крайне ограниченными зенитными возможностями. В противном случае штурмовики рисковали, как минимум, получить множественные повреждения.

Первый вариант штурмовика A-37A имел недостаточную дальность и боевой радиус. Эту проблему пришлось решать при помощи системы дозаправки со специфическим размещением агрегатов. Кроме того, нередко самолет нес целый набор подвесных баков, которые занимали под крылом место оружия.

Значительные ограничения на боевое применение накладывало отсутствие каких-либо оптических средств и систем управления оружием. Летчику приходилось полагаться только на свои глаза и коллиматорный прицел. Соответственно, результаты ударов прямо зависели от навыков и умений летного состава, а также от метеоусловий, маскировки противника и других факторов. Кроме того, на эффективности могла сказываться ограниченная боевая нагрузка, по которой штурмовик уступал другим самолетам своего времени.

Легкий штурмовик Cessna A-37A/B Dragonfly имел серьезные преимущества и заметные недостатки технического и иного рода. При этом, по опыту боевого применения во время Вьетнамской войны, его считают едва ли не самым удачным самолетом своего класса того времени. Причины появления таких оценок ясны и понятны.

Проект A-37 разрабатывался с целью скорейшего заполнения ниши «противопартизанского» штурмовика. Эта ниша предъявляет специфические требования, но не накладывает серьезных ограничений. В частности, от подобного самолета не требуются выдающиеся скоростные или высотные характеристики, но он должен иметь возможность длительного патрулирования, нести значительный боекомплект и эффективно поражать малоразмерные цели.

A-37 обеих модификаций в целом соответствовал таким требованиям. Его летно-технические характеристики позволяли выполнять все ставящиеся задачи. При грамотной организации боевой работы можно было полностью реализовать все преимущества этого самолета и нивелировать его недостатки. Именно за счет этого во Вьетнаме удалось провести 160 тыс. самолетовылетов и решить большую часть боевых задач ценой минимальных потерь.

Таким образом, история штурмовика A-37 Dragonlady наглядно показывает, что разработка специализированного самолета под конкретную узкую нишу позволяет решить актуальные задачи и дать ВВС желаемые возможности. В то же время, подобное решение может оказаться компромиссным и неподходящим для других задач. Серийные A-37B до сих пор остаются на вооружении нескольких стран и даже находят применение в различных операциях. Но настоящий «звездный час» этой техники давно прошел – и в нынешних конфликтах основную работу на себя берут «полноразмерные» штурмовики и истребители-бомбардировщики.

Показать полностью 25
90

"ЛУНА"

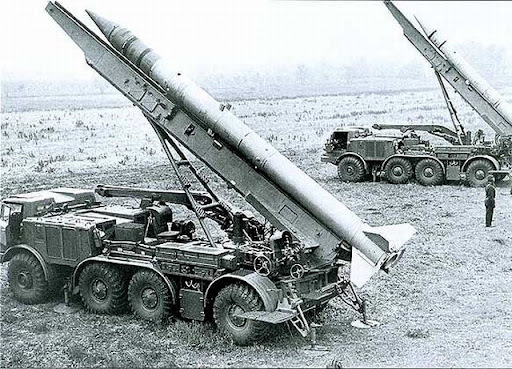

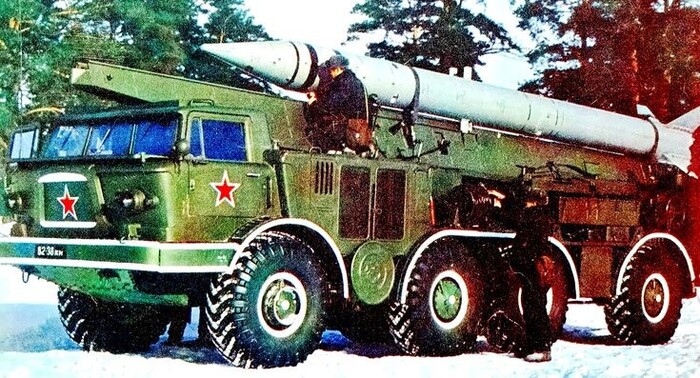

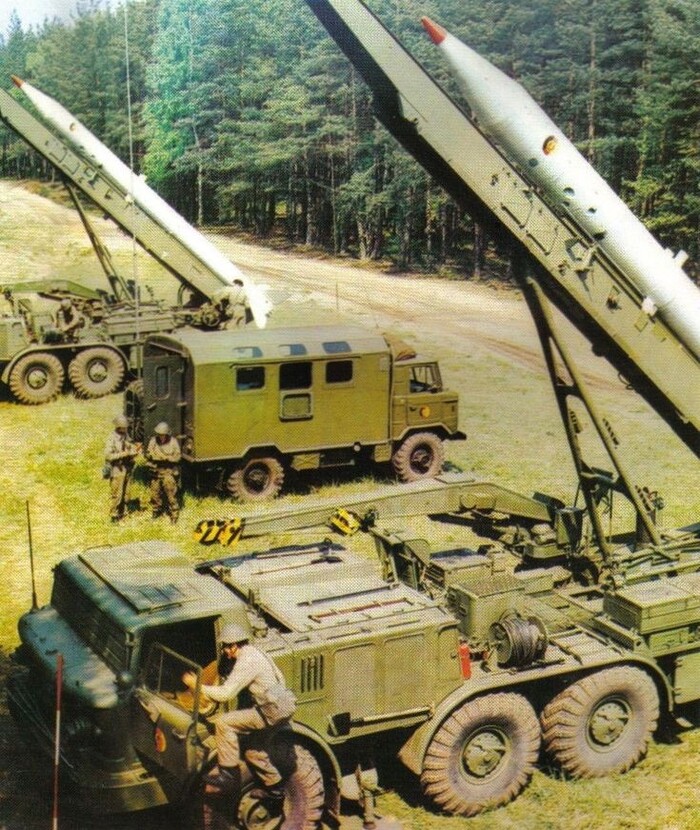

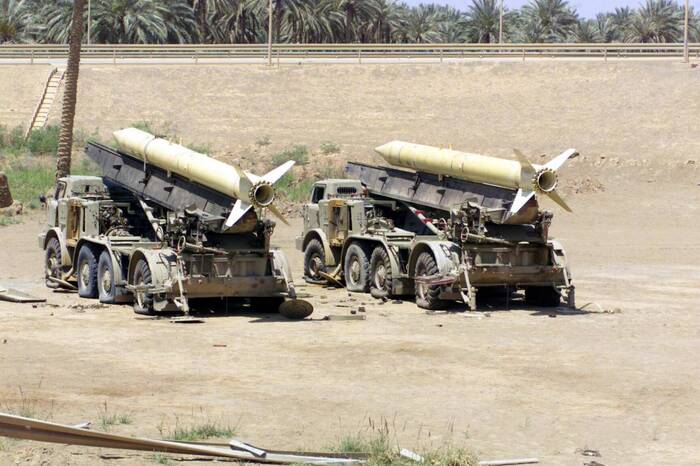

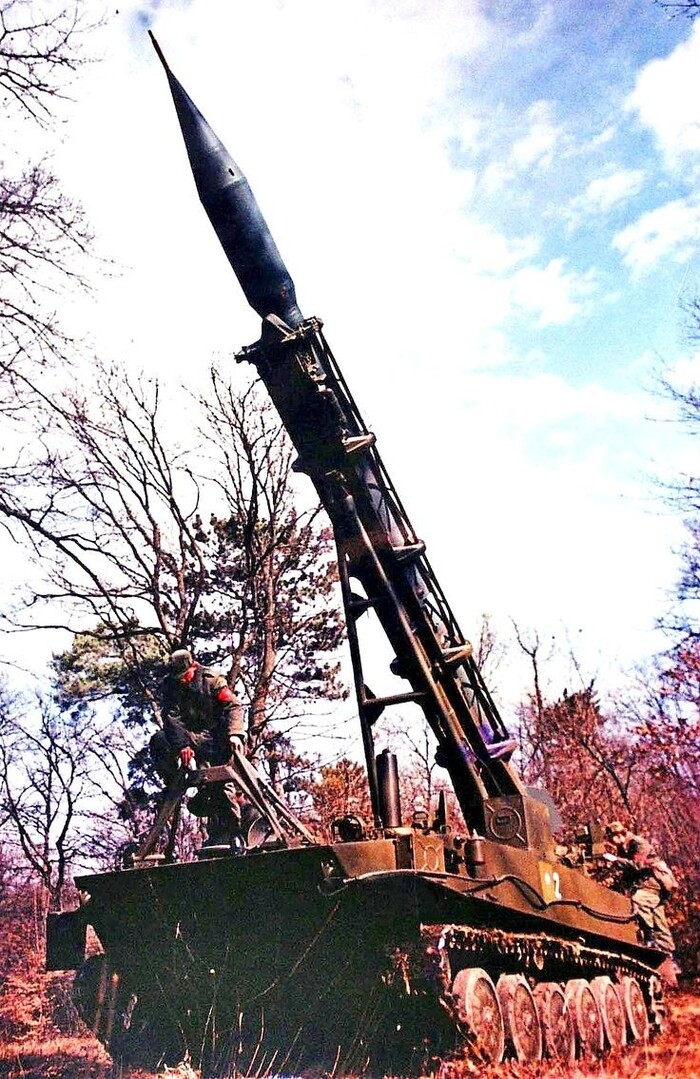

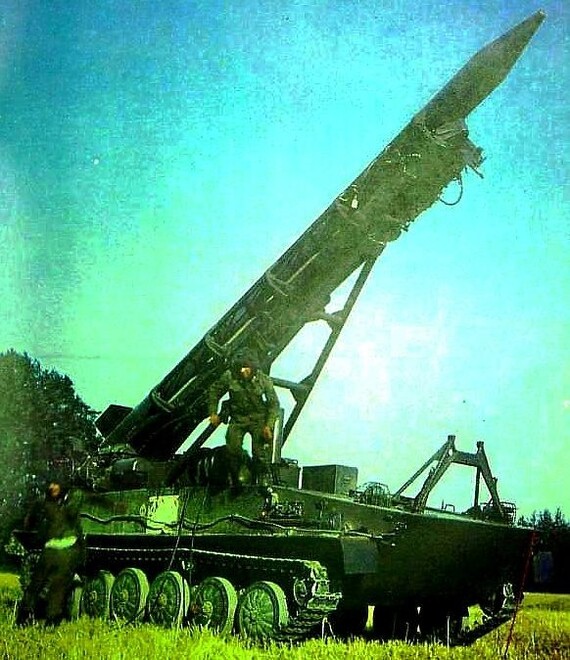

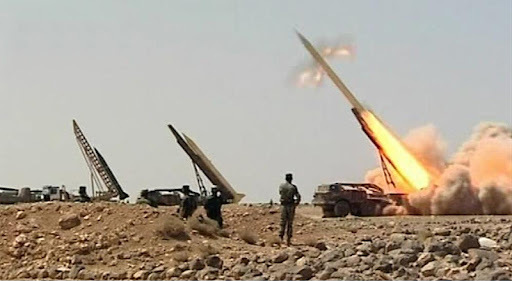

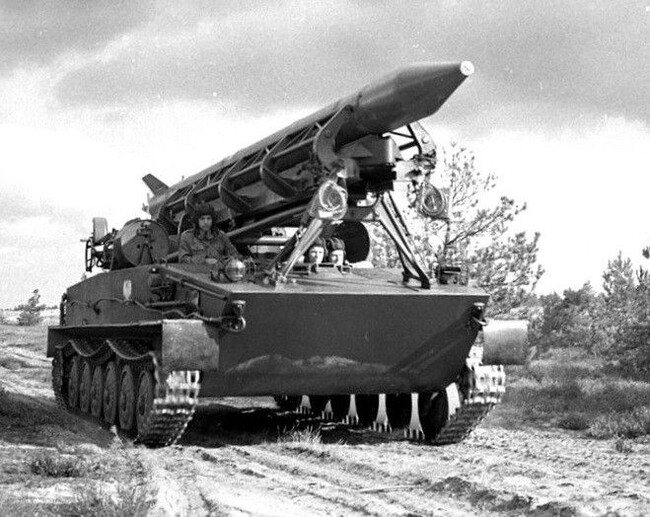

В 1961 году на вооружение Советской армии был принят комплекс "Луна", в состав которого входили гусеничная пусковая установка 2П16, созданная на базе плавающего танка ПТ-76, а также ракеты 3Р10 и 3Р9 с ядерной и осколочно-фугасной боевыми частями. Еще до поступления на вооружение комплекса "Луна" по Постановлению Совета министров СССР от 17.02.1961 г. начинаются работы по разработке его модернизированного варианта с увеличенной дальностью стрельбы. Эти работы завершились созданием фактически нового тактического комплекса, получившего обозначение 9К52 "Луна-М". Для этого комплекса была создана ракета 9М21, новая пусковая установка и транспортная машина на колесном шасси ЗИЛ-135ЛМ. Первый пуск ракеты 9М21 состоялся 27 декабря 1961 года, а в серийное производство и на вооружение комплекс 9K52 "Луна-М" поступил в 1964 году. Серийное производство велось на заводе "Баррикады".

Данный комплекс стал самым массовым в Советской армии, пик развертывания боевых машин комплекса пришелся на 1986г., когда их насчитывалось в войсках порядка 750 штук. Разработанный в 1968г. вариант комплекса 9К52ТС, предназначенный для стрельбы ракетами с фугасной боевой частью, широко поставлялся на экспорт. Его покупателями стали армии примерно 15 стран, включая вооруженные силы государств Варшавского договора, Кубы, Египета, Ирака, Кувейта, КНДР. Боевой дебют комплекса состоялся в ходе арабо-израильской войны 1973г. Комплекс "Луна-М" применялся в ряде региональных конфликтов, в том числе, в Афганистане, ирано-иракской войне 1980-88гг., войне в Заливе 1991г.

Существенным недостатком комплекса "Луна-М" являлась малая точность стрельбы, даже применение ядерной БЧ не обеспечивало гарантированное поражение точечных хорошо защищенных целей типа командный пункт и т.д. В связи с этим по Постановлению Совета министров от 20.07.1966 г. была начата разработка ракеты "Луна-3", оснащенной упрощенной системой управления. Предполагалось, что круговое вероятное отклонение (КВО) новой ракеты на дальности 70км не превысит 500м . Однако проведенные в 1968-1969 годах летные испытания, дали еще большее круговое вероятное отклонение по сравнению с прототипом. Корректор дальности работал неудовлетворительно и продолжение работ по этой ОКР было признано нецелесообразным.

Ракетами 9М21 предполагалось оснастить также комплекс 9К53 "Луна-МB". Разработка комплекса "Луна-МB" была начата по Постановлению Совета министров от 05.02.1962 г. В этом комплексе использовалась пусковая установка 9П114, созданная на базе колесного автомобиля, допускающая десантирование вертолетами Ми-6 или Ми-10. Работы по комплексу "Луна-МB" достигли стадии испытаний опытных образцов. Однако встретилось довольно много трудностей, главная из них заключалась в необходимости проведения предварительной топогеодезической привязки стартовой позиции, а также большая "парусность" вертолета Ми-10 c пусковой установкой 9П114 на внешней подвеске. В результате в 1965 году работы по этому комплексу были прекращены.

В состав комплекса 9K52 "Луна-М" входят:
ракета 9М21.

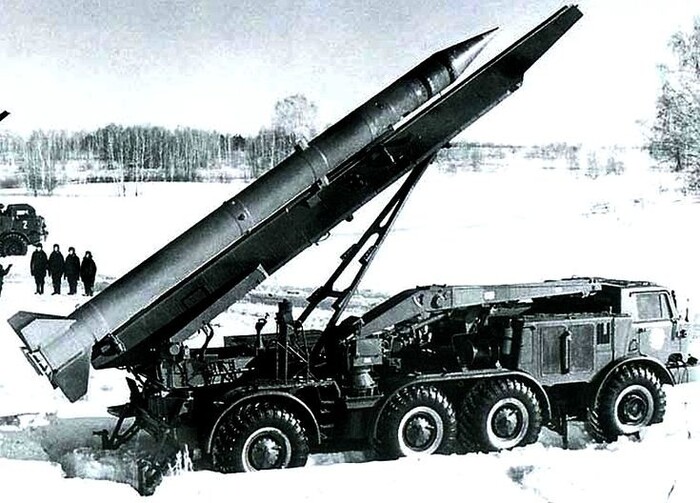

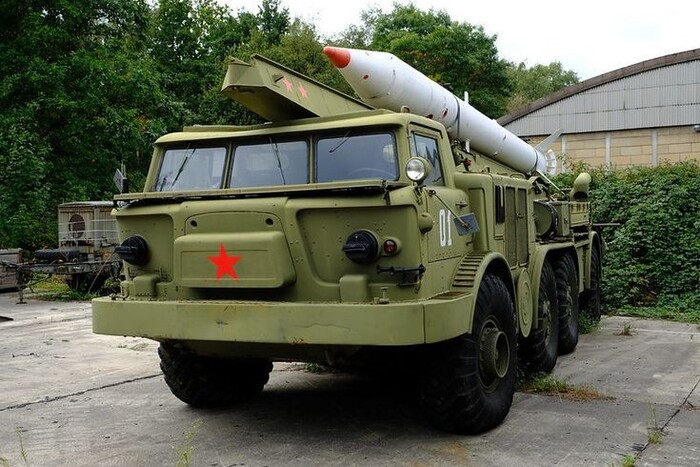

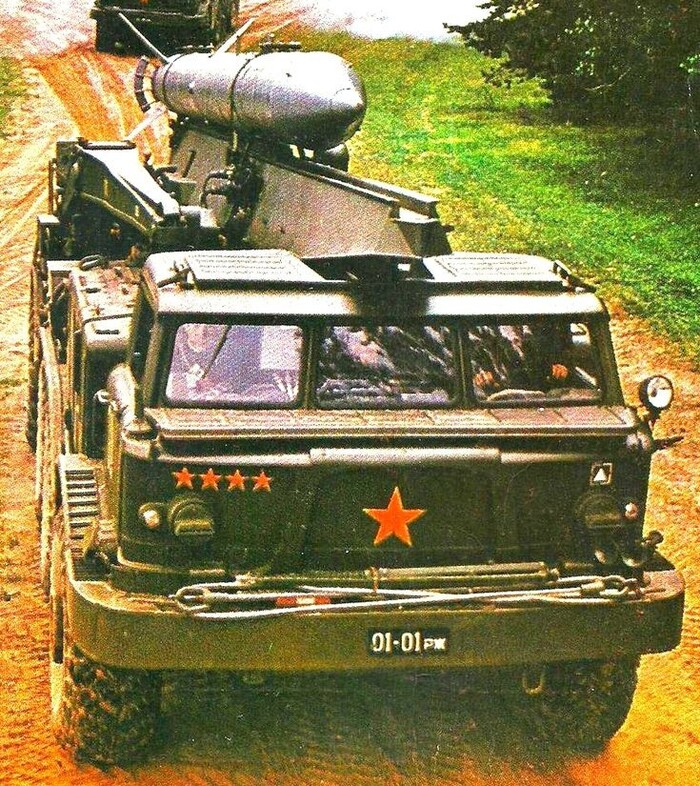

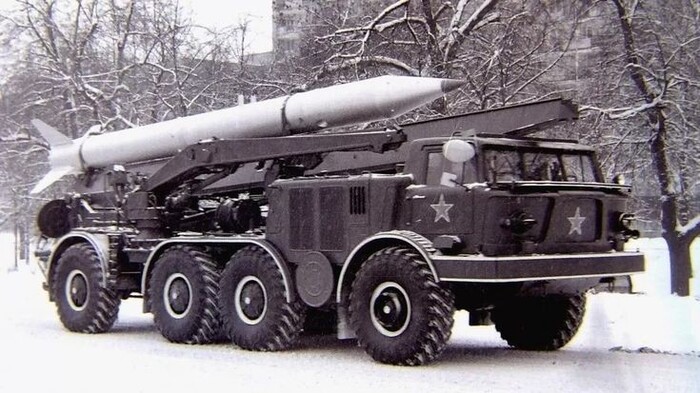

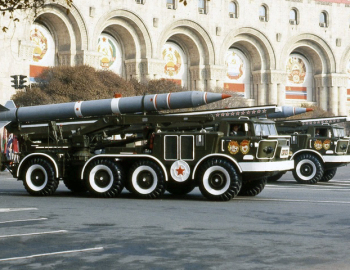

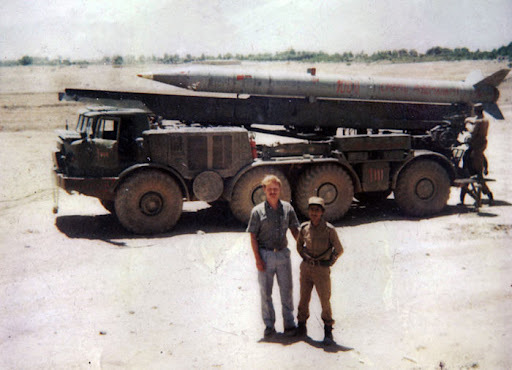

пусковая установка (ПУ) 9П113 на колесном шасси ЗИЛ-135ЛМ.

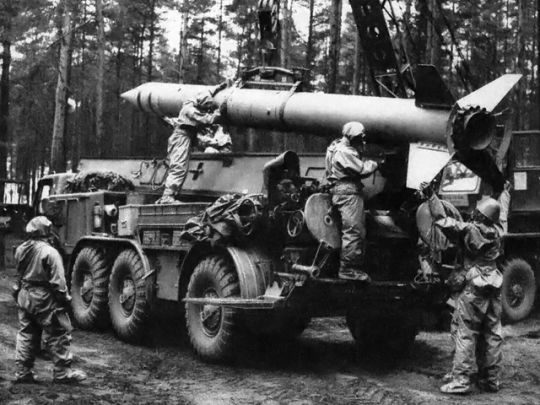

транспортная машина 9Т29 на шасси ЗИЛ-135ЛТМ .

Преимущество комплекса 9K52 "Луна-М" перед его предшественником состояло в том, что ПУ имела собственный гидромеханический кран грузоподъемностью 3 тонны. Это позволило отказаться от транспортной машины-полуприцепа, которая перевозила две запасные ракеты и самоходного крана для перегрузки ракет. Пусковая установка 9П113 обеспечивала скорость движения по шоссе до 60 км/час, за счет использования колесной базы толчки и перегрузки боевой части были существенно уменьшены ( для комплекса "Луна" максимальная скорость хода теоретически была до 40 км/час, но уже при скорости 16-18 км/час по грунтовым дорогам возникали перегрузки, недопустимые для ядерной боевой части). Как пусковая установка 9П113, так и транспортная машина 9Т29 обладают весьма высокой проходимостью на пересеченной местности. Они способны преодолевать подъемы крутизной до 30° и броды глубиной до 1,2 м.

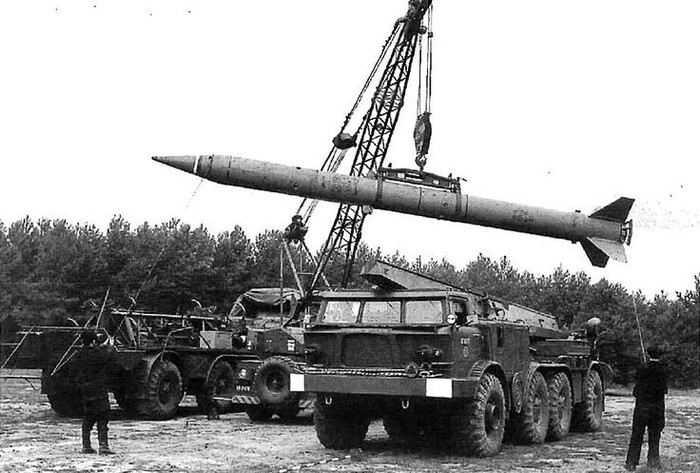

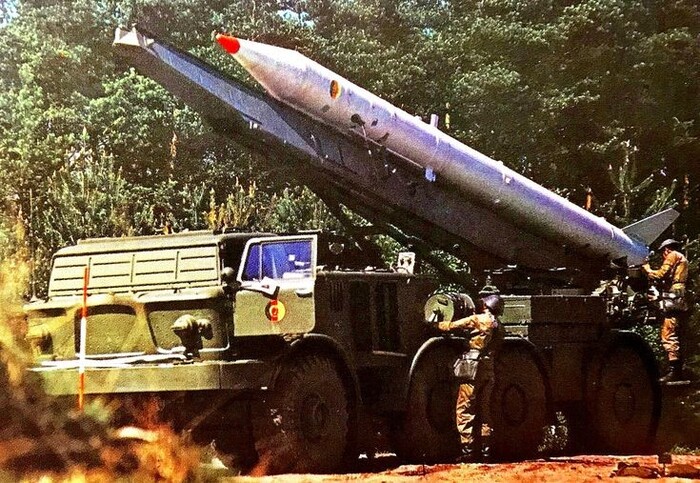

Установка 9П113 способна выполнять не менее 200 пусков ракет 9М21. Для фиксации пусковой установки во время пуска ракеты используются четыре откидывающиеся опоры с винтовыми домкратами. ПУ 9П113 имеет снабженное гидроприводом устройство для установки направляющей в положение для пуска ракеты, а также необходимую аппаратуру для предстартовой подготовки и пуска. Имеются также средства связи, аппаратура навигации и ориентирования, системы электроснабжения и жизнеобеспечения.

Неуправляемая одноступенчатая твердотопливная ракета 9М21 предназначена для поражения живой силы, боевой техники, огневых средств и оборонительных сооружений, расположенных в тактической глубине обороны противника. Ракета проектировалась в нескольких вариантах, различающихся боевыми частями: 9М21Б с ядерной боевой частью 9Н32, 9М21Ф с осколочно-фугасной боевой частью 9Н18Ф, 9М21Г с химической боевой частью 9Н18Г и даже 9М21Д с агитационной боевой частью 9Н18А. Осколочно-фугасная боевая часть 9Н18Ф содержала 200 кг сильно действующего взрывчатого вещества ТГА-40/60 и давала не менее 15000 осколков. В 1969 году была принята на вооружение 9Н18К осколочная головная часть кассетного типа весом 420 кг, содержавшая 42 боевых элемента массой по 7,5кг и обеспечивавшая поражение живой силы на площади в несколько гектаров.

Так как головные части 9Н32 в ядерном снаряжении требовали подержания постоянного температурного режима для обеспечения заданной мощности взрыва, а в головных частях Луны-М системы внутреннего подогрева не было, то пусковая установка 9П113 и транспортная машина 9Т29 имели в своём комплекте термочехлы с электрообогревом, предназначенные для поддержания температуры ядерных боевых частей в заданном температурном режиме. На самом чехле располагался термодатчик, который обеспечивал включение и выключение спиралей обогрева в зависимости от температуры. Количество термочехлов совпадало с количеством перевозимых ракет (для 9П113 - 1, для 9Т29 - 3). Для обеспечения подогрева ГЧ во время длительных стоянок без запуска маршевых двигателей в составе вышеуказанных агрегатов был бензоагрегат, расположенный слева по ходу движения между третьим и четвертым мостом.

Ракетная часть 9М21 состоит из трех двигателей, стартового, основного маршевого и двигателя проворота. Все двигатели твердотопливные Различные дальности полета ракеты (см. схему) достигаются применением тормозных щитков, а также изменением угла возвышения при старте (см. схему траектории). Стартовый двигатель размещен вокруг сопла основного двигателя. Он работает во время движения ракеты по направляющим ПУ. Воспламенение заряда стартового двигателя производится газами основного двигателя, проникающими через специальные отверстия. Заряд стартового двигателя выполнен из одноканальных цилиндрических шашек пороха РСИ-60, расположенных по окружности в три ряда. Основной (маршевый) двигатель обеспечивает заданную дальность полета ракеты. Он работает только на активном участке траектории, а дальше полет происходит по инерции. Заряд основного двигателя состоит из одноканальных цилиндрических шашек, выполненных из нитроглицеринового (баллиститного) пороха НМФ-2. Бронированные торцы шашек удерживают заряд в процессе горения, обеспечивает центровку ракеты. Пороховой заряд по длине разделен на две части. Каждая часть удерживается в камере ракетного двигателя своими диафрагмами, что примерно вдвое уменьшает нагрузки в местах крепления. На работу РДТТ заметно влияет начальная температура заряда, что в конечном итоге отражается на величине тяги двигателя. Этот фактор может быть устранен поправками в угол возвышения направляющей перед стартом. Кроме того в ракете 9М21 предусмотрено применение сменных сопловых втулок, вкладыши в которых имеют различный диаметр критического сечения. При повышенных температурах применяются втулки с большим критическим сечением, при пониженных - наоборот.

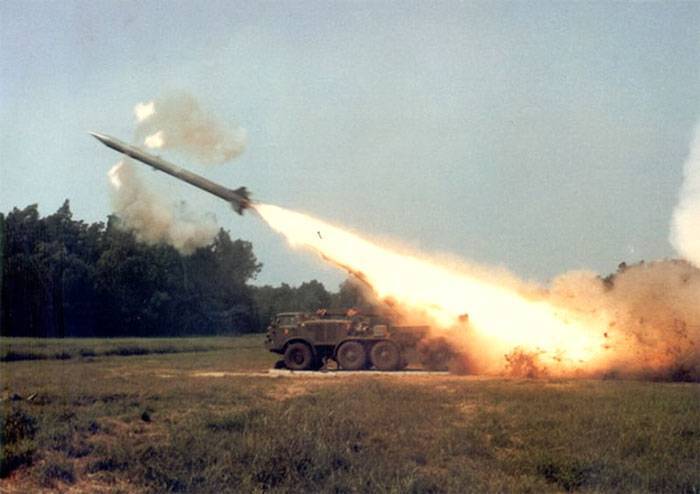

Запуск ракетного двигателя производится путем подачи электрического импульса через бортовой разъем на пиропатроны, инициирование которых приводит к зажиганию воспламенителя из зернистого дымного пороха, который, в свою очередь, воспламеняют пороховой заряд основного двигателя. Двигатель проворота служит для компенсации момента, возникающего из-за эксцентриситета вектора тяги, и расположен в районе центра массы ракеты. Сопла двигателя посредством изогнутых газоводов выведены на боковую поверхность ракеты, векторы тяги двигателя проворота направлены тангенциально к поверхности корпуса и создают вращающий момент. Двигатель проворота работает на порохе марки РСИ-60, время работы ~ 0.4с, включается после схода ракеты с направляющих. В хвостовой части 9М21 установлены стабилизаторы, обеспечивающие устойчивый полет ракеты по траектории.

Ракеты всех модификаций имеют наибольший диаметр корпуса 544мм, длина ракет модификаций 9М21Б, Ф, Е равна 8960 мм, ракет модификаций 9М21Б1 и Е1 — 9400 мм. Скорость полета ракеты около 1200 м/с.
При расчёте данных на пуск ракеты 9М21 учитываются метеоусловия, а именно направление и средняя скорость ветра на высоте. Для этого в составе стартовой батареи имеется метеоотделение, которое производит несколько выстрелов вертикально вверх из баллистического ружья. По направлению и расстоянию падения пуль (дневная с красной ленточкой, ночная - светящаяся) от точки выстрела, вычисляется направление и средняя скорость ветра. Для предотвращения несанкционированного применения ядерного оружия все пусковые установки, способные запускать ракеты в ядерном снаряжении, комплектуются кодо-блокировочными устройствами. В пусковых установках 9К52ТС, не предполагавшим использование головных частей в ядерном снаряжении, кодо-блокировочные устройства отсутствуют. ПУ 9К52ТС термочехлами не комплектовалась, так как отпадает необходимость подогрева головных частей.

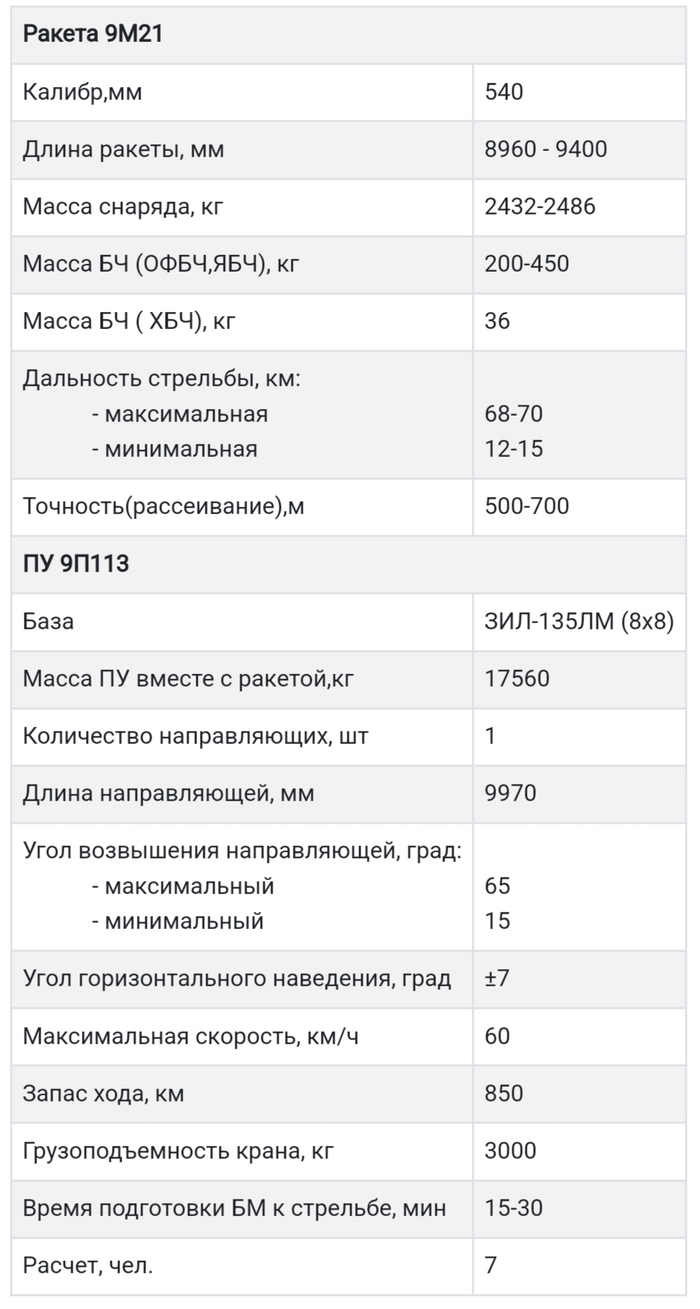

Характеристики:

Показать полностью 19
119

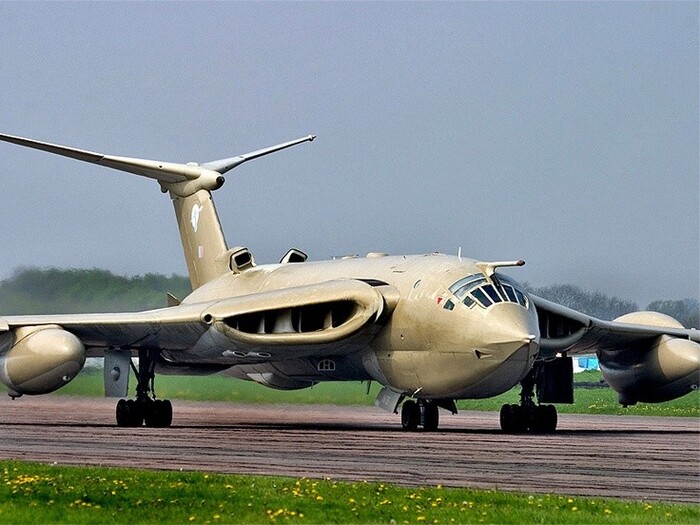

Витька победитель

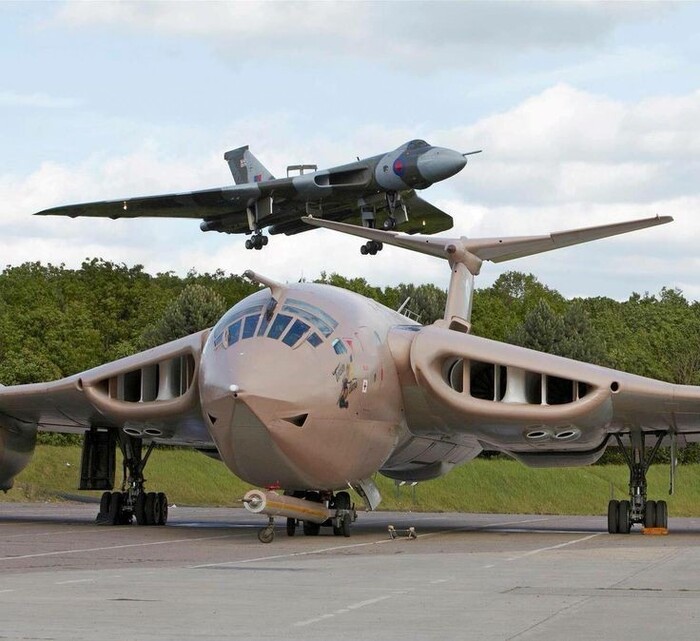

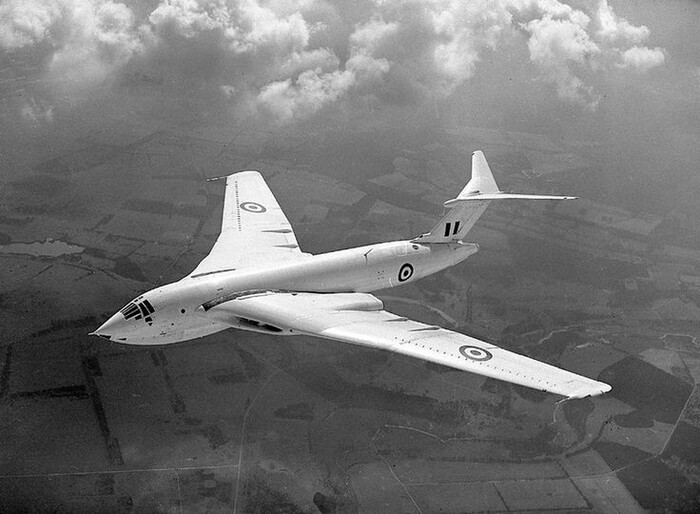

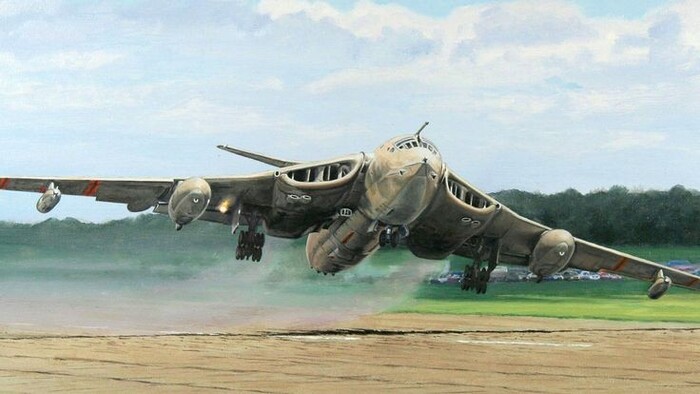

Работы по созданию этой машины, благородные формы которой вполне гармонировали с ее гордым именем «Виктор» («Победитель»), начались на фирме Хэндли Пейдж еще в конце второй мировой войны. Тогда с министерством снабжения Великобритании был заключен контракт на исследования проекта тяжелого бомбардировщика, предназначенного для замены самолета Авро «Линкольн». Через несколько недель после окончания войны в Европе сэр Фредерик Хэндли Пейдж (глава фирмы) и его ведущие специалисты - Р.Стаффорд, Ф.Рэдклиф и Г.Ли - пришли к окончательному выводу, что перспективный тяжелый бомбардировщик должен быть только реактивным. О революционности такого вывода свидетельствует тот факт, что в США и России до начала 1950 годов, помимо работ над реактивными самолетами, совершенствовались и бомбардировщики с поршневыми силовыми установками. Определились два возможных варианта нового самолета - четырехдвигательный бомбардировщик с взлетной массой 45400 кг и более легкая двухдвигательная машина массой 27240 кг.

В конструкции самолетов предполагалось заложить последние достижения английской аэродинамической науки. В частности, по предложению Ф.Хэндли Пейджа, еще до получения германских трофейных материалов, решили проектировать бомбардировщик со стреловидным крылом (угол стреловидности по передней кромке - 40 - 45 град), с вертикальными шайбами на концах и небольшим ПГО в носовой части, служащим для балансировки самолета. В конце 1945-го фирма получила немецкие трофейные материалы по стреловидному крылу, что значительно ускорило работу над проектом. В феврале 1946-го эскизный проект бомбардировщика, получившего обозначение Н.Р.80, был завершен. В окончательном виде он имел четыре ТРД «Эвон» (или близкого ему типа), «вписанных» в контур крыла, взлетную массу 40 850 кг, максимальную расчетную дальность 8045 км и скорость 963 км/ч. На концах крыла, имеющего размах 37,2 м, располагались вертикальные шайбы с рулями поворота. Стреловидное горизонтальное оперение размещалось на небольшом киле в хвостовой части. Носовая часть относительно короткого фюзеляжа не имела выступающего фонаря (как и на бомбардировщике Боинг B-29).

В начале 1947-го ВВС окончательно определились с послевоенными планами развития тяжелой авиации, выпустив техническое задание, которое предусматривало к 1952 г. завершить постройку прототипов дальних реактивных бомбардировщиков. В соответствии с новым заданием, а также с учетом немецких достижений в области аэродинамики, облик перспективного бомбардировщика фирмы Хэндли Пейдж существенно пересмотрели. Изменения коснулись крыла, которому придали так называемую серповидную форму - угол стреловидности, максимальный у корня (48,5 град.) последовательно уменьшался до 37,5 град, и 26,75 град. Серповидное крыло обеспечивало малую критическую скорость срыва и высокую критическую скорость флаттера. Кроме того, его применение давало ряд компоновочных преимуществ: в толстую корневую часть хорошо вписывались двигатели. Размах крыла уменьшился до 30,5 м, с его концов исчезли шайбы. Вертикальное оперение, установленное над мощным килем, было выполнено цельноповоротным. В качестве силовой установки выбрали четыре ТРД тягой по 3405 кгс. В соответствии с расчетами, самолет должен был иметь рекордные для своего времени характеристики - практическую дальность полета при крейсерской скорости 925 км/ч с ядерной бомбой массой 4550 кг - 5632 км!

Правительственный заказ на постройку двух опытных самолетов Н.Р.80 был получен в июле 1948-го, после подтверждения результатами продувок в АДТ заявленных фирмой характеристик бомбардировщика (одновременно фирма Авро получила заказ на опытный самолет «Тип 698» - прототип другого перспективного бомбардировщика «Вулкан»). Первоначально конструкторы фирмы Хэндли Пейдж предполагали установить на бомбардировщике отделяемую при аварии с помощью пироболтов герметизированную кабину, не входящую в силовую схему фюзеляжа. Однако главный штаб ВВС настаивал на применении более простой конструкции с обычной гермокабиной и катапультными креслами, обеспечивающими покидание самолета на высотах до 15250 м при приборной скорости до 805 км/ч. В конечном итоге, в 1950-м после серии испытаний на моделях, фирма решила отказаться от отделяемой кабины (однако катапультами удалось снабдить лишь двух наиболее «ценных» членов экипажа - летчиков, трое операторов, сидящих спиной к направлению полета, должны были выбираться из терпящего бедствие самолета через аварийный люк по принципу «спасайся, кто может!»). В конструкции планера предполагалось применить новинку того времени - сотовые конструкции, а также алюминиевые сплавы «DTD 687».

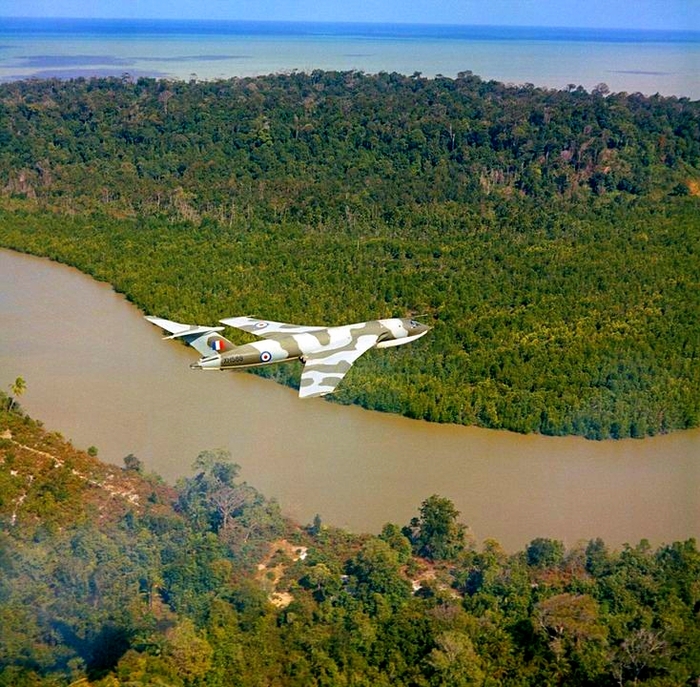

Для исследований аэродинамических характеристик серповидного крыла фирма Хэндли Пейдж построила планер Н.Р.87 (уменьшенный в три раза Н.Р.80), а также реактивный самолет-аналог бомбардировщика - Н.Р.88. Машина представляла собой модифицированный Супермарин 510 (прототип истребителя Супермарин «Свифт») с новым крылом и Т-образным оперением, имеющим цельноповоротный стабилизатор. По бокам фюзеляжа установили аэродинамические тормоза большой площади. В качестве силовой установки выбрали ТРД Армстронг-Сиддли «Сапфир», в перспективе предусматривалась возможность применения ТРД или ТРДД других типов. Первый полет Н.Р.88 состоялся 28 апреля 1948 г.

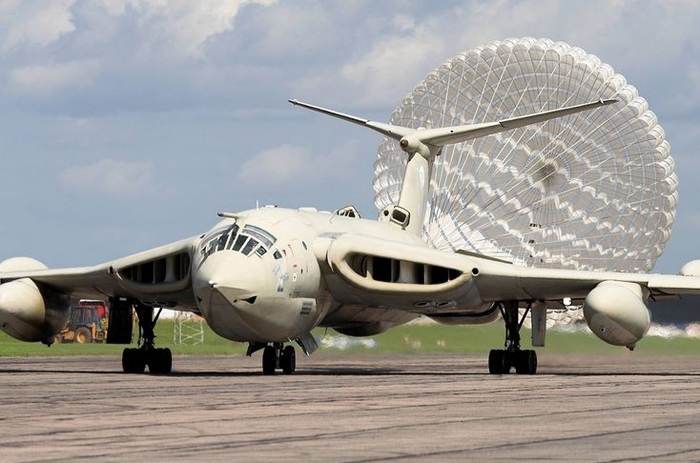

Название «Виктор» присвоили бомбардировщику Н.Р.80 в июне 1950-го одновременно с получением от ВВС заказа на изготовление первой серии из 25 машин этого типа, (самолеты первой серийной партии получили обозначение «Виктор» В.Мк.1). Впервые опытный бомбардировщик «Виктор» (WB 771) поднялся в небо в декабре 1952 г. На борту находились шеф-пилот фирмы и инженер-испытатель. Публичная презентация нового грозного оружия Королевских ВВС состоялась 15 июля 1953 г. во время коронационных торжеств, а в сентябре того же года бомбардировщик «Виктор» уже с большим успехом демонстрировался на авиационной выставке в Фарнборо. Однако с его испытаниями не все шло гладко: ряд характеристик машины оказался ниже расчетных, что потребовало доработок. 14 июля 1954-го произошла трагедия: первый опытный самолет потерпел катастрофу в результате разрушения узла крепления горизонтального оперения при маловысотном скоростном полете. Это нанесло серьезный удар по срокам реализации программы, так как второй опытный бомбардировщик, WB 755, впервые поднялся в воздух лишь 11 сентября 1954-го.

Государственные (по английской терминологии - «официальные») испытания «Виктора» начались 14 марта 1955-го и завершились вполне успешно. Было отмечено, что самолет легок в управлении, устойчив на боевом курсе (при бомбометании) и в целом соответствует требованиям заказчика. Первый серийный «Виктор» В.Мк.1 поднялся в небо 1 февраля 1956 г. В отличие от опытных машин он имел удлиненный на 1,02 м фюзеляж, высота киля также увеличилась на 0,38 м. Киль, выполненный с использованием сотовых конструкций, усилили по сравнению с опытными машинами. На самолете установили ТРД Бристоль «Сапфир» 7 Мк.200 (ASSa.7). Тактико-технические характеристики «Виктора» делали этот бомбардировщик одним из лучших (если не лучшим) в мире в своем классе. Согласно требованиям ВВС, «Виктор» В.Мк.1 с бомбовой нагрузкой 4540 кг, сбрасываемой на половине пути на высоте 15 500 м, должен был преодолеть расстояние 8000 км с крейсерской скоростью 925 км/ч, при уменьшении высоты пролета над целью дальность возросла до 8980 км. Без вооружения и с дополнительным топливным баком в бомбовом отсеке самолет должен был покрывать 11420 км.

Правда, в различных открытых источниках приводились лишь неофициальные, достаточно округленные и в ряде случаев противоречивые сведения о ТТХ этого самолета. Однако можно предположить, что истинная практическая дальность и потолок «Виктора» В.Мк.1 оказались все же несколько меньше расчетных и составили ориентировочно 7000 - 7500 км и 14000 - 15000 м. Тем не менее, «Виктор» обладал дальностью, приближающейся к дальности лучших российских и американских реактивных стратегических бомбардировщиков того времени - 3МС и В-52В (как известно, первые модификации этих самолетов имели практическую дальность, не превышающую 8500 - 9000 км). Он имел потолок, превосходящий потолок этих машин при почти вдвое меньшей взлетной массе. Столь высоких характеристик англичанам удалось достичь благодаря высокоэкономичным двигателям, совершенной аэродинамике и полному отказу от оборонительного вооружения, что значительно облегчало самолет, хотя и делало его более уязвимым. По мнению российских специалистов, оборонительное вооружение для тяжелых бомбардировщиков не утратило своего значения и до настоящего времени, а в 1950 - начале 1960 годов, когда в ПВО потенциальных противников преобладали истребители-перехватчики 1-го поколения, вооруженные пушками, оборонительное стрелково-пушечное вооружение могло бы, в случае возникновения вооруженного конфликта, спасти жизнь экипажам многих дальних бомбардировщиков.

До конца 1956 г. построили 10 серийных самолетов, которые были задействованы в войсковых испытаниях. Начиная с четвертого серийного бомбардировщика, серебристое анодированное покрытие планера сменилось на белую краску, защищающую самолет от теплового излучения при ядерном взрыве. 1 июня 1956 г., в ходе испытаний одного из серийных самолетов, летчик-испытатель фирмы Хэндли Пейдж Д.Аламо в пологом пикировании достиг скорости звука (в кабине самолета отсутствовал указатель числа М, однако наземные наблюдатели зафиксировали грохот ударной волны). В 1958 г. на новые бомбардировщики полностью перевооружили первую эскадрилью Королевских ВВС. Вскоре заказ на «Виктор» В.Мк.1 увеличили до 50 единиц, однако последние 24 машины серии еще на заводе модифицировали в вариант «Виктор» В.Мк.1А, имеющий усовершенствованное оборудование радиопротиводействия (блоки аппаратуры РЭП размещались за обтекателем антенны РЛС, в задней части бомбового отсека и за радиопрозрачным обтекателем в хвостовой части фюзеляжа). На одном из «Викторов» первой серии было установлено оборудование фоторазведки, на другом отрабатывалась техника дозаправки в воздухе (в качестве танкера использовался самолет «Вэлиент»). Еще одна машина была задействована в программе испытаний жидкостных стартовых ракетных ускорителей «Спектр», устанавливаемых под крылом (их применение позволяло увеличить взлетную массу бомбардировщика до 86 260 кг и сократить разбег до 488 м.

Помимо бомбардировщика «Виктор», фирма в ноябре 1951-го предложила вариант самолета-целеуказателя Н.Р.98, предназначенного для управления действиями группы бомбардировщиков в районе цели. Машина должна была иметь более высокие ЛТХ (за счет установки усовершенствованных двигателей «Конвэй» или «Олимпус»), а также пушечное оборонительное вооружение с дистанционным управлением при помощи РЛС. Однако идея создания такого самолета не нашла поддержки в руководстве ВВС Великобритании и работы были прекращены. Другая неосуществленная модификация «Виктора» - военно-транспортный самолет Н.Р.96 с фюзеляжем увеличенной длины и диаметра. Для обеспечения его загрузки хвостовая часть фюзеляжа совместно с оперением должна была откидываться в сторону. В качестве двигателей рассматривались ТРД «Сапфир» или «Конвэй». Прорабатывался и пассажирский вариант Н.Р.97. Его фюзеляж в сечении был образован двумя окружностями, расположенными вертикально (аналогичную конструкцию имел американский пассажирский самолет Боинг «Стратокрузер», созданный на базе бомбардировщика B-29). В 1956-м ВВС был предложен (также безуспешно) и военно-транспортный вариант самолета - Н.Р.97А (известен и как Н.Р.101). В мае 1958-го фирма вновь вышла с предложением создать транспортный вариант «Виктора» - Н.Р.III с двухпалубным фюзеляжем увеличенного диаметра, ТРД «Конвэй» и ПТБ под крылом. Последняя попытка «Конверсии» «Виктора» была предпринята в 1961 г.: вновь безрезультатно предлагался транспортный самолет - развитие Н.Р.III.

Настойчивые попытки переделать бомбардировщик в транспортный или пассажирский самолет предпринимались и в США, СССР. Однако за небольшим исключением (Ту-104, Ту-114, Боинг С-97 и «Стратокрузер»), они заканчивались неудачей: слишком трудно было согласовать требования к транспортному и боевому самолету. Кроме того, Британия 1950 годов, лишившись большинства своих колоний, уже не нуждалась в парке «имперских» военно-транспортных машин, потребности ее ВВС все более ограничивались самолетами для европейского театра военных действий. Попытка заинтересовать гражданским вариантом «Виктора» пассажирские авиакомпании также оказалась безуспешной: на рынок уже вышли специализированные лайнеры с ТРД и ТВД, обладающие высокими летными и экономическими характеристиками и лучше удовлетворяющие требованиям пассажирских авиалиний. Совершенствование системы ПВО России (создание ЗРК С-25 и С-75, а также сверхзвуковых истребителей МиГ-19, МиГ-21 и Су-9) потребовало дальнейшего повышения летных характеристик бомбардировщика. «Магистральным направлением» совершенствования самолета, как и других машин серии «V», было признано увеличение его высотных характеристик (единственно возможный путь, так как из самолета с дозвуковой аэродинамикой нельзя сделать сверхзвуковой, а оборонительного вооружения английские бомбардировщики не имели и установить его, без радикального изменения конструкции, было невозможно).

Программа последовательной модернизации бомбардировщика первоначально рассчитывалась на два этапа. На первом планировалось оснастить самолет «Виктор» В.Мк.1 новыми ТРД «Сапфир» ASSa.9. Следующий этап предполагал разработку усовершенствованной модификации бомбардировщика - Н.Р.104, имеющей более длинный (41,79 м) фюзеляж, четыре двигателя «Конвэй» или шесть ТРД «Сапфир». Однако работы над вариантом самолета с ТРД «Сапфир» ASSa9 прекратили на ранней стадии, а вариант Н.Р.104 потребовал бы радикальной и дорогостоящей переделки серийной оснастки. В результате был предложен компромиссный вариант модернизации, с фюзеляжем нормальной длины, четырьмя двигателями «Конвэй» и взлетной массой 77180 кг, получивший обозначение «Виктор» В.Мк.2.
В конце 1950 годов стало очевидно, что дозвуковые бомбардировщики, даже имеющие потолок более 20 км, могут успешно сбиваться современными ЗРК. Обеспечить приемлемую боевую живучесть самолетов стратегической авиации можно было лишь оснастив их управляемыми ракетами большой дальности, позволяющими поражать цели без входа в зону ПВО. Поэтому, параллельно с созданием очередных модификаций бомбардировщиков серии «V», в Великобритании велись работы и над авиационными управляемыми ракетами класса воздух-земля. С 1957-го фирма Авро в обстановке строгой секретности разрабатывала стратегическую крылатую ракету «Блю Стил», оснащенную ЖРД. В 1960-м первая модификация этой ракеты - «Блю Стил» Мк.1 с максимальной дальностью пуска 320 км была принята на вооружение ВВС Великобритании. Однако КР «Блю Стил» рассматривалась лишь в качестве временной меры, до поступления на вооружение самолетов «Виктор» и «Вулкан» американской стратегической авиационной баллистической ракеты (АБР) GAM-87A «Скай Болт». Она создавалась с 1956-го и рассматривалась ВВС США как замена КР «Хаунд Дог» на бомбардировщиках B-52G и В-52Н, а также как основное оружие модернизированных бомбардировщиков «Виктор» и «Вулкан» (каждый самолет должен был нести две АБР на внешних узлах подвески). Двухступенчатую твердотопливную АБР предполагалось оснастить моноблочной головной частью мощностью 2 мт, расчетная максимальная дальность пуска составляла 1600 км, стартовая масса ракеты - 5100 кг. Специально как носитель АБР «Скай Болт» исследовался вариант бомбардировщика «Виктор» В.Мк.6 (Н.Р.114) с взлетной массой 109 т, имеющий фюзеляж увеличенных размеров. Самолет должен был нести две-четыре АБР «Скай Болт» и способен находиться в воздухе на протяжении до 14 часов.

Первоначально реализация программы «Скай Болт» шла довольно успешно. В 1962-м начались стендовые испытания двигателя для АБР, однако в декабре 1962-го работы неожиданно свернули: руководство МО США сделало вывод о сравнительно малой эффективности АБР. Таким образом, «Виктор» В.Мк.2 остался без своего «главного калибра», что делало перспективы сохранения бомбардировщика на вооружении ВВС в течение длительного времени достаточно неопределенными. Министерство обороны Великобритании переориентировалось на создание флота атомных подводных лодок, вооруженных ракетами «Поларис». По мнению руководства МО, пилотируемые стратегические бомбардировщики не имели будущего. Все же работы по совершенствованию самолета продолжались. Еще в 1956-м фирме был выдан заказ на постройку 18 бомбардировщиков «Виктор» В.Мк.2 с ТРД Роллс-Ройс «Конвэй». В дальнейшем число заказанных самолетов последовательно увеличивалось и в конечном итоге достигло 34. В январе новый вариант бомбардировщика впервые поднялся в небо. В августе 1959-го эта машина потерпела катастрофу, что несколько задержало программу, однако не привело к ее свертыванию. В ходе дальнейших работ над самолетом «Виктор» В.Мк.2 на нем установили двигатели «Конвэй» 201 (Rco17) тягой по 9340 кгс, высотную и низковысотную разведывательную фотоаппаратуру (отсек с АФА располагался за обтекателем РЛС). Взлетная масса нового бомбардировщика возросла до 90800 кг. По рекомендации профессора Кюхеманна из Центра британских ВВС в Фарнборо, на крыле установили две так называемые «морковки Кюхеманна» - небольшие гондолы, выступающие за заднюю кромку крыла и улучшающие аэродинамику самолета при полетах на трансзвуковых скоростях (в «морковках» размещались антенны системы РЭП). Серийный выпуск новой модификации начался в ноябре 1961-го, последняя машина была передана заказчику в мае 1963-го.

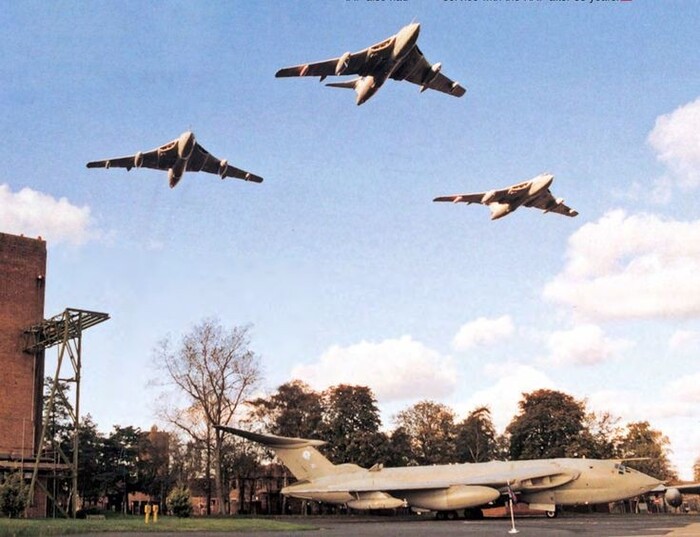

Первую партию бомбардировщиков «Виктор» В.Мк.2 с ТРД «Конвэй» 200 и без ракетного вооружения поставили в учебные эскадрильи ВВС. Строевые части комплектовались более мощными машинами с ТРД «Конвэй» 201, УР «Блю Стил», крылом улучшенной аэродинамики (с «морковками») и усовершенствованным оборудованием РЭП. Эти самолеты получили обозначение «Виктор» В.Мк.2. Всего был построен или переоборудован 21 самолет. Их поставки в строевые части ВВС завершились в январе 1964-го. В 1966-м на вооружение бомбардировщиков поступила усовершенствованная ракета «Блю Стил» Мк.1А с дальностью пуска до 500 км, что несколько увеличило боевые возможности «Викторов». Девять бомбардировщиков «Виктор» В.Мк.2 в 1965 году переоборудовали в стратегические разведывательные «Виктор» SR.Мк.2 (в бомбовом отсеке были установлены АФА для дневной и ночной съемки и дополнительные топливные баки, а также подвешивались ФОТАБ).

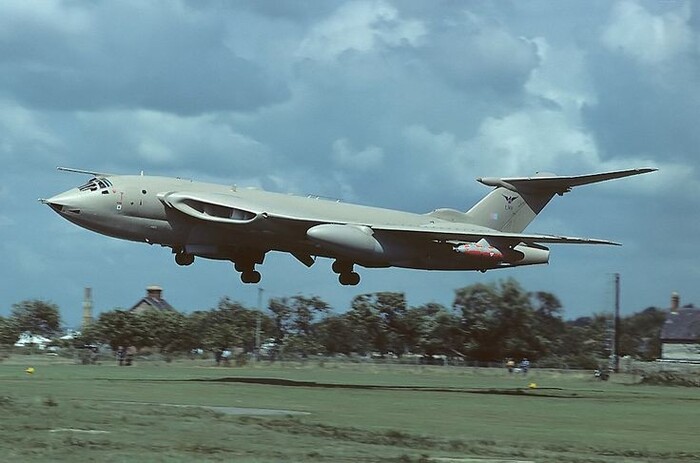

Бомбардировщики «Виктор» исправно несли службу в Королевских ВВС, однако в боевых действиях, в отличие от других бомбардировщиков серии «V» им принять участие не удалось. Самолеты были рассчитаны на одиночные полеты к цели, поэтому профессионализм их экипажей приобретал особое значение. Подбор летчиков и других «членов команды» проводился с особой тщательностью, ее состав старались сохранить неизменным по крайней мере на протяжении пяти лет. Каждый самолет имел и свой постоянный наземный экипаж, возглавляемый механиком, который должен был буквально «жить в самолете», включая и период его капитального ремонта, а также сопровождать бомбардировщик во время длительных (не боевых) перелетов. Как правило, в течение дня экипажем выполнялся один тренировочный полет продолжительностью в среднем пять часов. Каждый вылет тщательно планировался. Штурманы начинали изучение целей за несколько дней до выпета, непосредственная подготовка к вылету начиналась за 2,5 часа, а предполетный инструктаж выполнялся за 45 минут до взлета. За 15 мин. до старта запускались двигатели. Важной особенностью сценария боевого применения «Виктора» (как и «Вулкана») являлось бомбометание с полупетли, которое в других странах освоили лишь истребители-бомбардировщики. Самолет выходил на цель на высоте 300 м с большой скоростью, выполнял полупетлю, сбрасывая ядерный боеприпас, после чего переводился в пологое пикирование и стремительно покидал район цели.

Конструкция самолета. Выполнен по нормальной аэродинамической схеме со среднерасположенным крылом и четырьмя ТРД в корневой части крыла. В конструкции планера широко применена точечная сварка и отливки из магниевого сплава с содержанием циркония. Крыло - серповидное (углы стреловидности по передней кромке - 52, 45 и 35 град). Оперение - Т-образное. Его особенностью является относительно большая площадь руля высоты.

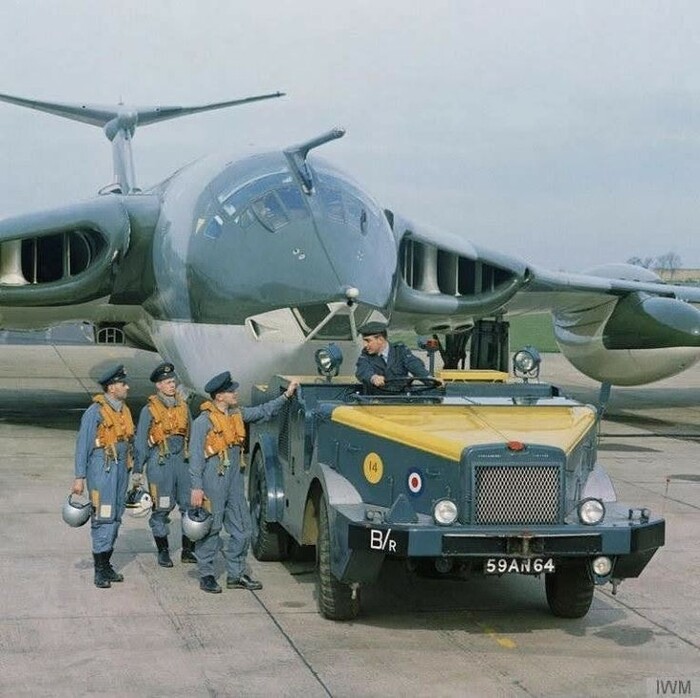

Фюзеляж круглого сечения (диаметр около 3 м). Нижняя носовая часть, в которой размещено прицельное и навигационное оборудование, свисает вниз, образуя характерную «бороду». Фонарь кабины экипажа не выступает из обводов фюзеляжа. Фюзеляж состоит из трех основных частей. Передняя включает гермокабину и отсек БРЭО, в котором избыточное давление создается за счет скоростного напора. Средняя и хвостовая части выполнены как единое целое и образуют работающую на кручение оболочку. Герметический отсек носовой части ограничен снизу полом кабины, сзади - сферическим днищем. В гермокабине размещены два летчика. За ними, спиной к направлению полета, в один ряд за рабочим столом сидят штурман-навигатор, штурман-бомбардир и бортрадист. Расположенный между летчиками пульт управления топливной системой может сдвигаться вперед для прохода штурмана к переднему рабочему месту, где установлен оптический прицел (РУД и рычаги управления триммерами установлены не на пульте, а на стенках кабины). Со стороны командира самолета имеется панель управления стартовыми двигателями, со стороны второго летчика - панель управления дозаправкой топливом в полете.

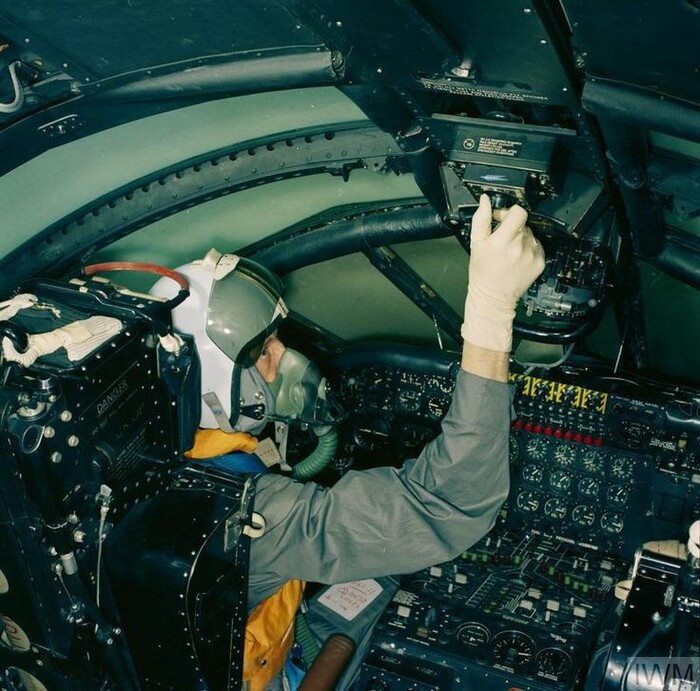

Летчики размещены на катапультных креслах Мартин Бейкер Мк.3 (катапультирование осуществляется через люки, расположенные в верхней части фюзеляжа). Остальные члены экипажа самолета (за исключением самолетов-заправщиков «Виктор» К.Мк.2) катапультных кресел не имеют и в аварийных ситуациях покидают самолет через входную дверь, расположенную с правой стороны фюзеляжа и откидывающуюся вверх. Между катапультными креслами летчиков может устанавливаться сиденье для шестого члена экипажа (обычно это механик, сопровождающий самолет во время длительных перелетов). В средней части расположен отсек вооружения. Две длинные створки бомбоотсека с двойной обшивкой, обеспечивающей необходимую жесткость на кручение, убираются, при открывании бомболюка, внутрь отсека при помощи двух гидроподъемников. Основные стойки шасси с четырехколесными тележками имеют колеса сравнительно малого диаметра (0,7м), что позволяет убирать их в центроплан поворотом вперед. Силовая установка самолетов «Виктор» В.Мк.1 и его модификаций состояла из четырех ТРД Бристоль «Сапфир» 7 Мк.200 (4x5000 кгс) с удельным расходом топлива 0,88 кгс/кг.ч. «Виктор» В.Мк.2 и его варианты оснащены ТРД Роллс-Ройс «Конвэй» 17 Мк.201 (4x9240 кгс) с удельным расходом 0,6 кгс/кг.ч. Для каждой пары двигателей воздухозаборник общий.

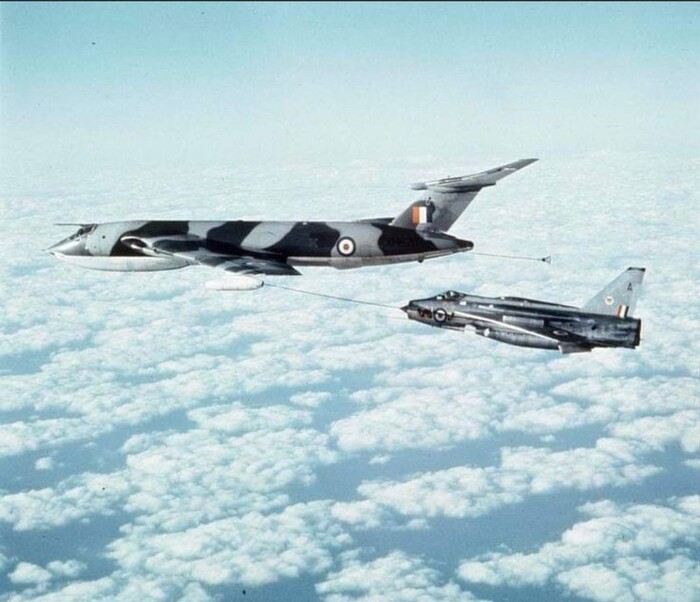

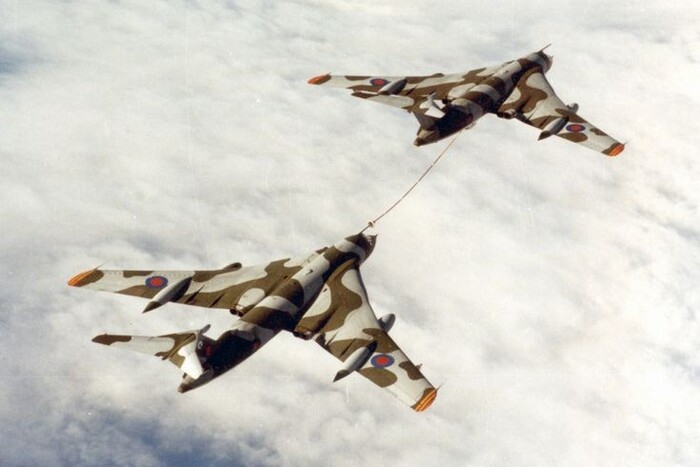

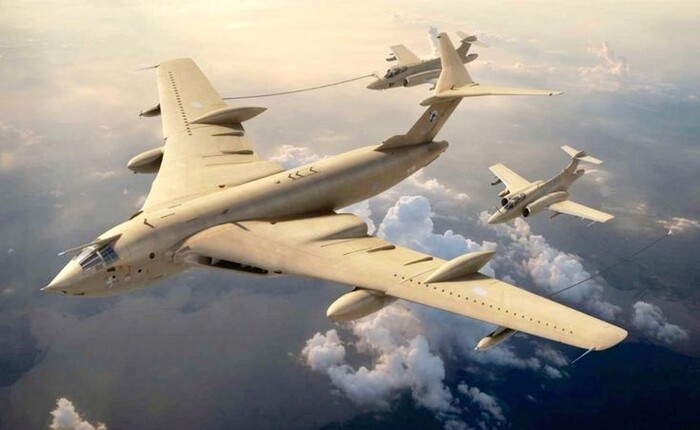

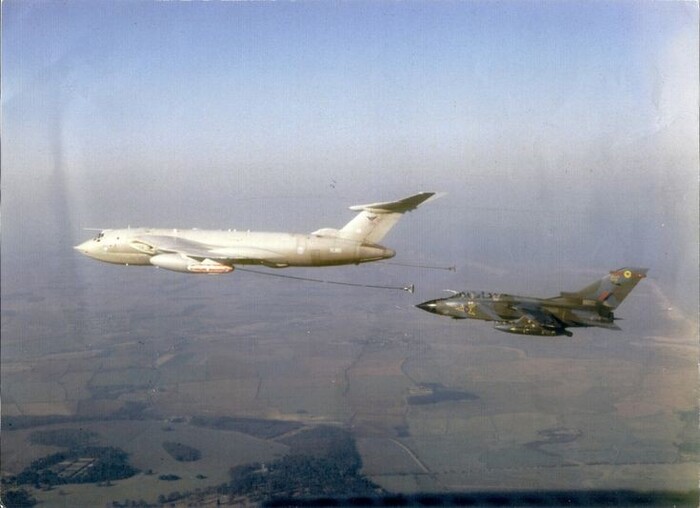

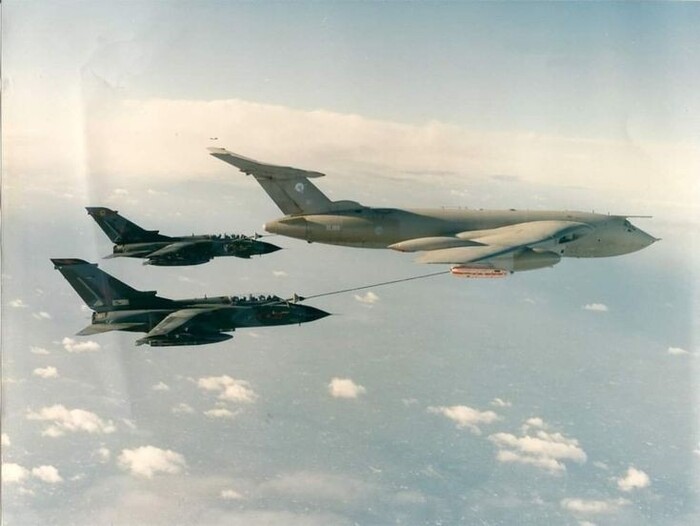

Под крылом предусмотрена подвеска двух стартовых ускорителей с ЖРД Де Хэвилленд «Спектр» D.Spe.4, сбрасывающихся на парашюте для повторного использования. Самолеты-заправщики «Виктор» К.Мк.1 и Мк.2 имеют дополнительное радиотехническое оборудование, обеспечивающее встречу самолетов при дозаправке в воздухе.

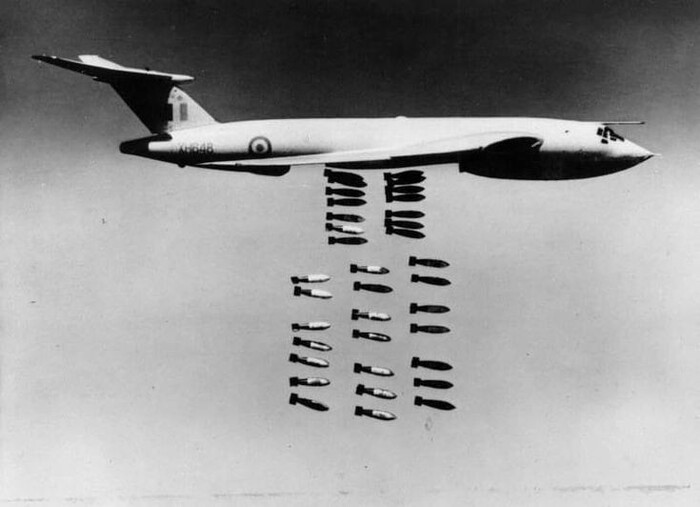

Вооружение. Размеры бомбового отсека позволяют размещать одну ФАБ большой мощности массой 10000 кг или термоядерный боеприпас, до двух ФАБ «Тэллбой» (5500 кг), до четырех ФАБ калибром 4500 кг, до 35 ФАБ калибром 450 кг или 39 морских мин типа (900 кг). Кроме того, самолет мог брать 14 ФАБ калибром 450 кг на двух подкрыльевых узлах внешней подвески. Однако большинство приведенных выше вариантов вооружения могут быть реализованы лишь теоретически или при существенно уменьшенном запасе топлива. Нормальная боевая нагрузка составляет 5400 кг. В бомбовом отсеке самолета «Виктор» SR.Мк.2 могут размещаться 108 осветительных бомб. «Виктор» В Мк.2 оснащен УР «Блю Стил» Мк.1 или Мк.1А. Максимальная дальность пуска, соответственно, 320 и 500 км, максимальная стартовая масса 7400 кг, масса ядерной БЧ около 1000 кг.

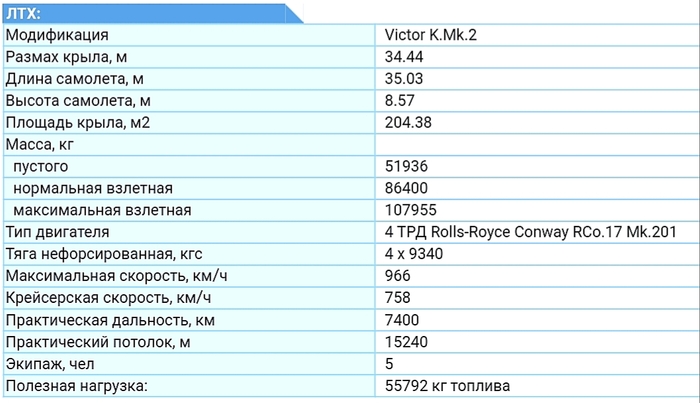

Показать полностью 25
59
Авиация и Техника
Серия Споттинг на Камчатке

Airbus A319 и вулкан Авачинский

Airbus A319-100ACJ VIP-авиакомпании Qatar Amiri Flight, принадлежащей правительству Катара. Перевозчик выполняет чартерные рейсы по всему миру и обслуживает королевскую семью Катара и правительственных чиновников.

На заднем плане вулкан Авачинский (2750 м).

а/п Петропавловск-Камчатский (Елизово), ноябрь 2024

а/п Петропавловск-Камчатский (Елизово), ноябрь 2024

255

МиГ-31

Самолёт МиГ-31 является дальнейшим развитием истребителя-перехватчика МиГ-25П. Он предназначен для использования в системе ПВО страны, способен выполнять длительное патрулирование и вести борьбу со всеми классами аэродинамических целей (в том числе малоразмерными крылатыми ракетами, вертолётами и высотными скоростными самолётами класса Lockheed SR-71 или бомбардировщиками B-1B) в любое время суток, в сложных погодных условиях, при интенсивном ведении РЭБ. МиГ-31 - практически единственный самолёт, который способен перехватывать и уничтожать крылатые ракеты, летящие на предельно малых высотах.

Рекомендации ЦАГИ по этому самолету были выданы в 1968, а в 1972 г. в ОКБ им. А.И.Микояна начались полномасштабные работы по созданию машины. Истребитель, получивший обозначение МиГ-25МП (Е-155МП, «изделие 83») должен был иметь рубеж перехвата 700 км при полете с крейсерской скоростью 2500 км/ч (М=2,35) и 1200 км - на дозвуковой скорости.Постройка первого опытного истребителя - Е-155МП-831 - завершилась весной 1975 г. 16 сентября состоялся первый полёт нового самолёта (лётчик-испытатель А.Федотов). В следующем году на летные испытания вышла вторая опытная машина, а летом 1977 г. на авиазаводе "Сокол" в Горьком были изготовлены два самолета первой установочной партии. После окончания первого этапа государственных испытаний, в 1979 г. был развернут серийный выпуск перехватчиков, получивших новое обозначение - МиГ-31.

В отличие от исходного самолёта, экипаж нового истребителя-перехватчика состоял из двух человек, т.к. сложное радиотехническое оборудование потребовало ввести в экипаж штурмана-оператора, главной задачей которого является контроль за воздушным пространством и разработка тактики перехвата групповых целей.В состав БРЭО был включен радиоприцел «Заслон», первоначально (с начала 1960-х годов) разрабатывавшийся НИИ Приборостроения для дальнего перехватчика с изменяемой геометрией крыла Ту-148, которым предполагалось заменить самолёт Ту-128.

Первые полеты истребителя с установленной ФАР состоялись в 1976 г. 15 февраля 1978 г. впервые был выполнен полет с обнаружением и сопровождением 10 воздушных целей.Программа государственных испытаний была полностью завершена осенью 1980 г., когда первые серийные самолеты уже начали поступать в строевые части авиации войск ПВО. Первой новыми истребителями была оснащена авиачасть, базирующаяся в г.Правдинске. Самолет МиГ-31 с СУВ “Заслон” официально был принят на вооружение авиации ПВО в декабре 1981 г. В строевых частях МиГ-31 начали заменять, в первую очередь, дальние перехватчики Ту-128 (перевооружение полностью завершилось к концу 80-х гг.).

В июне 1991 года самолёт впервые демонстрировался на авиационном салоне в Париже, осенью 1991 года он экспонировался на международном салоне в Дубае. На международных авиасалонах он завоёвывал лестные отзывы специалистов.МиГ-31 стал первым в мире истребителем, перелетевшим северный полюс (испытатели Р.Таскаев и Л.Попов).На показе руководителям стран СНГ авиационной техники в Мачулищах (Беларусь) зимой 1992г. демонстрировался истребитель-перехватчик МиГ-31М. 2 сентября 1998 г. МиГ-МАПО продемонстрировало новую модификацию перехватчика - МиГ-31БМ, предназначенную для борьбы с радарами.На сегодняшний день зарубежных аналогов МиГ-31 не существует.

Истребитель МиГ-31 близок самолёту МиГ-25 и выполнен по нормальной аэродинамической схеме с трапециевидным высокорасположенным крылом, цельноповоротным стабилизатором и двухкилевым оперением.Планер самолёта на 50% выполнен из нержавеющей стали, на 16% из титана, на 33% из алюминиевых сплавов, 1% приходится на другие конструкционные материалы. Алюминиевые сплавы имеют рабочую температуру до 150 градусов, а зоны высокого кинетического нагрева при больших сверхзвуковых скоростях выполнены из титана и нержавеющих сталей. За счет этого была снижена масса планера.

Носовая стойка шасси двухколесная, с грязезащитными щитами. Основные стойки имеют конструкцию тележек, в которых колеса расположены тандемом со смещением относительно продольной оси. Такое шасси значительно снижает давление на грунт, что позволяет эксплуатировать МиГ-31 с грунтовых и ледовых аэродромов (что особенно важно при эксплуатации самолёта в малоосвоенных районах Сибири, где отсутствует развитая аэродромная сеть). Створки ниш основных стоек используются в полёте в качестве отклоняемых на угол 44° тормозных щитков общей площадью 1.39 м2. Они могут быть выпущены даже на сверхзвуковых скоростях.Крыло - трапециевидной формы с углом стреловидности 41°. В корневой части крыла имеются небольшие наплывы со стреловидностью 70° установленые для улучшения маневренности при больших углах атаки.Два киля вертикального оперения общей площадью 15.6 м2 слегка развалены в стороны (на 8°) и несут на себе нагрузку в виде многочисленных антенн.Горизонтальное оперение цельноповоротное с размахом 8.75 м и площадью 9.8 м2. Под хвостовой частью фюзеляжа, с развалом 12° расположены аэродинамические гребни.

На самолете установлены новые высокоэкономичные двухконтурные ТРДДФ Д-30Ф6 (первоначально - Д-30Ф) со смешением потоков наружного и внутреннего контуров за турбиной, с форсажной камерой и регулируемым всережимным соплом створчатой конструкции. Они имеют бесфорсажную тягу 9270 кГс (91 кН) и форсажную 15510 кГс (152 кН) на каждый из двух двигателей. Сухая масса двигателей 2420 кг. Разработка началась в 1972 г. под руководством П.А.Соловьева.

Воздухозаборники двигателей - боковые, прямоугольного сечения, регулируемые посредством подвижных горизонтальных панелей. Внутренний запас топлива, размещаемого в 7 фюзеляжных, 4 крыльевых и 2 килевых баках - 1630 кг. На внешние подкрыльевые узлы могут дополнительно подвешиваться 2 ПТБ по 2500 л. Заправка - централизованная.Самолеты МиГ-31 более позднего выпуска, также МиГ-31Б (БС) и все последующие модификации оснащаются системой дозаправки топливом в полёте от самолетов-танкеров Ил-78 или Су-24Т. Г-образная штанга топливоприёмника выдвижная.

Целевое обоpудование позволяет использовать истpебитель-пеpехватчик МиГ-31 автономно, в составе гpуппы из однотипных самолётов или в качестве самолёта-лидеpа для упpавления действиями истpебителей, имеющих менее совеpшенное БРЭО ( МиГ-23, МиГ-25, МиГ-29, Су-27 или Су-15). Для решения задач дальнего перехвата и обеспечения полуавтономных действий в радиолокационном поле потребовалось оснастить самолет уникальной РЛС с фазированной решеткой и квазинепрерывным излучением, способной обнаруживать малоразмерные цели на фоне земли (единственная в мире серийная РЛС для истребителей с ФАР, имеющей только электронное сканирование). Самолёт оснащён импульсно-допплеpовской РЛС СБИ-16 «Заслон» большой мощности (диаметp антенны, установленной неподвижно, 1.1 м). МиГ-31 является пеpвым (и до настоящего вpемени единственным) в миpе сеpийным истpебителем с ФАР, имеющим только электpонное сканиpование (аналогичные антенны имеют несеpийные ещё F-22, «Рафаль»C).Максимальная дальность обнаpужения цели с ЭПР 16 м2 - 200 км, дальность сопpовождения цели класса самолёт ДРЛО - 120 км, класса истpебитель - 90 км в пеpедней полусфеpе и, соответственно, 120 и 70 км в задней полусфеpе. Гоpизонтальный сектоp обзоpа РЛС - 140° (на некотоpых pежимах - 240°, т.е. обеспечивается наблюдение как за пеpедней, так и за задней полусфеpой), веpтикальный сектоp обзоpа +70/-60°.

РЛС позволяет обнаpуживать и поpажать самолёты (в том числе и малозаметные), веpтолёты и КР в веpхней полусфеpе и на фоне земли. До 10 целей принимаются на автоматическое сопpовождение. Бортовой вычислитель «Аргон-К» выбирает из них 4 наиболее важные, на которые одновpеменно могут наводиться 4 pакеты Р-33. В отличие от амеpиканского истpебителя Гpумман F-14 «Tomcat», способного сопpовождать на пpоходе и одновpеменно наводить на pазличные цели УР AIM-54 «Феникс» в относительно узком сектоpе (+/-20°), РЛС самолёта МиГ-31 может pаботать в этих pежимах пpактически во всём сектоpе обзоpа.

МиГ-31 оснащён теплопеленгатоpом 8ТП (инфракрасной системой поиска и сопровождения целей). Дальность обнаружения - до 50 км, горизонтальный угол обзора +/-60°, вертикальный +6/-13°. Датчик ИК-станции размещён в полуутопленном положении под носовой частью фюзеляжа на шарнирном подвесе, позволяющем выпускать его в полёте в рабочее положение. ИК-станция позволяет скpытно осуществлять поиск и пpименять оpужие (Р-40ТД и Р-60 с ТГС), а также действовать в условиях интенсивных pадиоэлектpонных помех.Наибольшая боевая эффективность достигается групповыми действиями четырёх МиГ-31, связанных между собой информационным взаимодействием через АСУ с автоматическим обменом информацией и целенаведением в составе группы. Такой вариант боевого применения позволяет группе МиГ-31 из 4-х самолётов контролировать воздушное пространство шириной до 1000 км. Цифpовая система закpытой связи АПД-518 обеспечивает обмен pадиолокационной инфоpмацией в гpуппе из 4 самолётов МиГ-31 удалённых дpуг от дpуга на pасстояние до 200 км и наведение на цель гpуппы истpебителей имеющих менее совеpшенное БРЭО. Цифpовая закpытая линия обмена данными РК-РЛДН обеспечивает взаимодействие с наземным КП. Использование системы АПД-518 обеспечивает скpытую атаку цели истpебителем МиГ-31 пpи слежении за целью дpугим истpебителем, находящемся на безопасном удалении от самолётов пpотивника и тpанслиpующем pадиолокационную инфоpмацию на атакующий самолёт. Возможности ведения информационного обмена позволяют применять МиГ-31 для дальнего радиолокационного обнаружения, наведения на цель самолетов типа Су-27, МиГ-29.

В кабине оператора установлен крупноформатный индикатор тактической обстановки, кабина лётчика оборудована цветным индикатором на лобовом стекле (ИЛС) ППИ-70В, созданным МКБ «Восход», не имеющем к настоящему времени серийных зарубежных аналогов. Система обеспечивает лётчика информацией, спроецированной в бесконечность, в виде светящихся цветных шкал, индексов, реперов и надписей. Выдаются сведения о баро- или радиовысоте, приборной скорости, курсе, тангаже, угле атаки, вертикальной скорости, числе М, дальности до ВПП, положении самолёта относительно заданной траектории, индексе директорного управления, команды «малый газ», «тормозные щитки», «частичный форсаж» и т.д. При ведении воздушного боя на ИЛС дополнительно может выводиться следующая информация: текущая дальность до цели, разрешённая максимальная и минимальная дальность пуска ракет, заданное число М, ошибки прицеливания по углу места и азимуту, прицельная марка, кольцо разрешённых пеленгов при пуске ракет различного типа, метка атакуемой цели в координатах по углу места и азимуту, коллиматорная сетка, команды «пуск», «отворот влево», «отворот вправо», «атака в ПП», «атака в ЗП» (всего 24 команды). Система обеспечивает нормальную работу на фоне облаков с уровнем освещённости 10000 кД/м2.Навигационное оборудование включает радионавигационные системы «Тропик» (соответствует системе «Лоран» с точностью определения координат 0.13 - 1.3 км на дистанции 2000 км) и «Маршрут» (соответствует системе «Омега» с точностью определения координат 1.8 - 3.6 км на дистанции 2000-10000 км). Обеспечивается возможность применения самолёта на арктическом ТВД.

Вооружение самолёта МиГ-31 включает УР большой дальности Р-33 (дальность пуска - 120 км), размещённых конформно парами одна за другой на четырёх полуутопленных узлах внешней подвески под фюзеляжем, УР средней дальности с ИК системой самонаведения Р-40Т и УР малой дальности Р-60, Р-60М или Р-37 на четырёх подкрыльевых узлах подвески. Под фюзеляжем установлена шестиствольная пушка ГШ-23-6 (калибр 23 мм, боекомплект 260 патронов, скорострельность 8000 выстр./мин, масса снаряда 200 г, начальная скорость 700 м/с), амбразура которой в нерабочем положении закрывается специальной створкой, что улучшает аэродинамику и снижает ЭПР самолёта.

Боевое применение.
В первую очередь тридцать первые шли на переоснащение полков, прикрывавших небо Заполярья и Дальнего Востока. Вот боевая статистика только одного полка ПВО, базировавшегося на Камчатке, который незадолго до этого пересел на новые МиГ-31: в 1987 г. летчики части 214 раз поднимались на сопровождение самолетов-разведчиков, в 1988 г. - 825 раз. Сильно досаждали SR-71, Р-З Orion и КС-135.Появление нового вооружения в частях ПВО, естественно, сразу заметили на Западе и, хоть и не снизили интенсивности полетов вдоль границ, но хулиганить стали реже. Если до 1984 г. летчики 365-го ИАП (сбившие южнокорейский Boeing 707 в 1978 г. в районе г.Кемь), имея на вооружении устаревшие Cу-15, долгое время были беспомощны против разведчиков SR-71, то пересев на новые Су-27 и МиГ-31, отучили "семьдесят первые" летать на своем участке. Характерен перехват, имевший место 8 марта: пара МиГ-31 так "обработала" SR-71A в нейтральных водах, что тот, не выполнив задачу, ушел на свою базу. В декабре 1986 г. 72-й ГИАП (Амдерма) получил истребители 4-го поколения МиГ-31, и уже 27 мая 1987 г. одна из эскадрилий заступила на первое боевое дежурство. В тот же день экипажу МиГ-31 в составе гв.капитана Ю.Н.Моисеева и гв.капитана О.А.Краснова пришлось осуществить боевое воздействие на самолет-разведчик SR-71 и вытеснить его далеко в нейтральные воды.Характеристики американских высотных самолётов-разведчиков Lockheed SR-71, делавшие раньше эти крайне дорогостоящие самолёты неуязвимыми от истребителей ПВО, уже не могли спасать от атак МиГ-31. Вероятно, это и стало одной из основных причин снятия SR-71 c вооружения в конце 1989 года.

В ноябре 2016 года Авиационная группа ВКС России в Сирии была усилена перехватчиками МиГ-31.Они использовались для прикрытия базы Хмеймим, а также для управления действиями авиации, частично заменяя собой самолёты дальнего радиолокационного обнаружения и управления А-50.

В середине марта 2022 года, в ходе военного конфликта на Украине, российские военные применили ракету «Кинжал», вероятно, с МиГ-31К, предположительно по складу боеприпасов на западе Украины, что стало первым боевым применением данного комплекса. Также зафиксировано использование МиГ-31БМ с ракетами Р-37, минимум один раз зафиксировано применение Х-31П. Так же в 2024 году тридцать первые отработали "Кинжалами" по нескольким аэродромам на западной Украине. Неподтвержденные сообщения из ряда европейских источников указывали на то, что в результате ударов ракетами "Кинжал" по луцкому аэродрому (волынская обл.) были уничтожены четыре истребителя F-16.

Показать полностью 25
162

Ка-26

В 1956 году в Советском Союзе начали широко использовать вертолеты Ми-1 и Ка-15 на сельскохозяйственных работах: удобрение почвы на полях, в садах и виноградниках, а также борьба с вредными сорняками и насекомыми. Опыт оказался очень эффективным. Было большое расширение авиационно-химических профилактик. С этим полностью не смогли справиться ни Ми-2, ни Ан-2. Сразу всем стало понятно, что появилась необходимость в вертолете широкого назначения. Ка-26 стал такой воздушной машиной.

Главное управление гражданского воздушного флота стало основным заказчиком этого вертолета (1964 год).Особенностью было его исключительное использование. Ка-26 представлял собой вертолет с двумя поршневыми двигателями и четырьмя стойками шасси, что в свою очередь привело к неидеальным аэродинамическим показателям. С одной стороны, он был медлительным (хоть скорость для трудового вертолета и не нужна), но, с другой, положительно отмечались компактность, высокая тяга, манёвренность и простая техника пилотирования.
Учитывая критерии стоимости и эффективности работы, Ка-26 считается одним из лучших вертолетов. В сравнении с тем же Ми-2 можно отметить, что Ка-26 обладает меньшей мощностью двигателя и меньшим весом, что не мешает ему перевозить такой же вес, как и Ми-2. А дальность и время полета превышают вдвое.

Практически все эксплуататоры этой летательной машины отмечают особую изюминку – наличие стеклопластиковых лопастей несущего винта, ресурс которых в десять раз превосходит металлические лопасти Ми-2. Конструкция технологии изготовления была забетонирована в 5 зарубежных странах. Ка-26 – это единственный вертолет в СССР, который получил сертификат по американской норме летной годности.

За три года было сконструировано семь модификаций:
- Сельскохозяйственный. На замену грузопассажирской кабине смонтированы баки или бункеры для распыления и разбрызгивания химикатов (ширина распыленной полосы от 20 до 60 метров).
- Транспортный. В нем имеется либо грузопассажирская кабина на шесть человек, либо грузовая платформа на груз весом 900 кг.
- Санитарный. Специальная пассажирская кабина с двумя местами, приспособленная для больных на носилках, медработника с оборудованием.
- Лесо-патрульный. В основном использовался для патрулирования лесов и горных массивов, проводил спасательные работы при пожарах. Внутри вертолета вмонтирована электрическая лебедка ЛПГ-150.

Летающий кран. Широко применялся для грузоподъёмных работ весом до 900 кг.
Корабельный спасательный. В нем размещена лебедка ЛПГ-150-М3 (система подъёма пострадавших), спасательная лодка ЛАС-5М3 (имеет радиостанцию «Коралл», телевизионную камеру и аварийные баллонеты).
- Патрульный. Использовался Госавтоинспекцией, соответственно, на вертолёт были установлены громкоговоритель, электролебёдка, грузовой крюк. В отдельных ситуациях модифицировался телевизионной камерой.

За весь период было сконструировано около 800 авиамашин на заводе в Кумертау. Они использовались в 17 зарубежных странах и установили пять мировых рекордов. В создании этого шедевра принимали участие руководитель ОКБ Н.И. Камов, главный конструктор М. Купфер, ведущий конструктор Ю. Петрухин, инженер по испытаниям В. Дордин и летчики-испытатели В. Громов и Е. Ларюшин.

Конструкция Ка-26

Фюзеляж комбинируется в форме «летающего шасси» с центровым отсеком – платформа прямоугольной формы, у которой спереди установлена кабина экипажа, а сзади размещены две хвостовые балки с горизонтальным оперением. Над центральным отсеком монтирован основной редуктор с главной системой, а с обоих боков – гондолы с двигателями М-14В26.

Кабина двухместная, с хорошим обзором и раздвижными дверьми. В ней также предусмотрена установка запасного комплекта управления. Сзади сидений экипажа размещён отсек приборного и радиоэлектронного оборудования. Транспортные вертолеты грузо-посадочной модификации оборудованы быстросъёмной подвесной кабиной с размерами 1,28 х 1,37 х 1,84 м и откидными сиденьями на шесть пассажиров. Войти в кабину возможно только через двухстворчатую дверь, а в полу размещён люк (0,5 х 0,7 м). Он используется для высадки и подъема людей. Вся кабина постоянно использует вентиляцию, присутствует система отопления и звукоизоляции.

Хвостовые балки сконструированы полумонококом из алюминиевого сплава. На них устанавливается горизонтальное и вертикальное оперение. Горизонтальное занимает площадь до 1,97 м2, оно состоит из стабилизатора с рулем и хорды. Вертикальное оперение состоит из двух рулей двухлонжерной конструкции и стеклопластиковой обшивки.
Шасси четырехопорное, неубирающееся, с форменными опорами и тормозными колесами (полубалонный тип). К главным опорам монтированы демпферы поперечных колебаний. Опоры передние, самоориентирующиеся, с полубалонного типа колесами. Размер калии главных опор – 2,24 м, передних – 0,9 м, база шасси −3,48 м.

Трехлопастные несущие винты вращаются противоположно, имеют шарнирное крепление лопастей. Друг от друга смонтированы на расстоянии 1,17 м (с учетом запаса по сближению). Втулки винтов из стали 40ХНМА с вертикальными и горизонтальными разнесенными шарнирами и осевыми с роликовыми и шариковыми подшипниками. На них установлен центральный ограничитель веса и гидравлический демпфер.

Лопасти винтов представлены в трапециевидной форме с хордой и профилями. Они изготовлены из фенольно-эпоксидного связующего и стеклопластика (из стеклоткани). Полый лонжерон переменного сечения, к нему устанавливают хвостовые секции и стальной узел лопасти. Носок лопасти защищается износостойким резиновым покрытием, внутри которого расположен противовес. На конце лопасти установлена камера с антифризной жидкостью, от которой осуществляется ее подача к носку.

Звездообразные поршневые двигатели М-14В26 составляют силовую установку (созданы конструктором И.М. Веденеевым). Они размещены в боковых гондолах центрального отсека фюзеляжа. Двигатели состоят из девяти цилиндров, редуктора, центробежного односкоростного нагнетателя и вентилятора.

В топливную систему входят два передних и один задний баки. Общая емкость – 630 литров. В отдельных модификациях устанавливались дополнительные баки емкостью по 160 литров. К масляной системе относятся маслобак (38 литров), масляные насосы и маслорадиатор. Трансмиссия складывается из двух редукторов, комбинированных муфт сцепления, редуктора несущих винтов и соединяющих частей. Муфта сцепления и редуктор двигателя – это составные части М-14В26.
Редуктор основных винтов (Р-26) планетарный, двухступенчатый, используется для передачи мощности от двигателя на валы несущих винтов.

Электрическая система полностью обеспечивает работу систем и оборудования вертолета:
цепь постоянного тока, включающая в себя генераторы ГРС-3000;
аккумуляторная батарея;
преобразователи;
цепь переменного тока.

Все дополнительное оборудование Ка-26 разработано для выполнения специальных задач. Для сельскохозяйственных работ предусматривалось распространение жидких химикатов (бак емкостью 800 л, подвешенный к центральному отсеку) и распыление химикатов сыпучего типа (бункер емкостью 800 литров).

Распространение и распыление осуществляется благодаря специальной системе. Защита дыхательных органов летчика работает по принципу противогаза. В вертолете монтирован механизм очистки воздуха и установлен специализированый фильтр-поглотитель.
Полет вертолета в тяжелых метеорологических условиях обеспечивается пилотажно-навигационным оборудованием. В его состав входят радиокомпас, радиостанция Р-860 и курсовая система.

В 1964 году, постановлением Правительства СССР, было принято решение о производстве многоцелевого вертолета по заказу и для нужд гражданской авиации СССР - Ка-26. На самом деле, это уникальный случай, первый и единственный вертолет не военного назначения.
Появление этой машины, было вызвано ростом объемов работ малой авиации в сельском хозяйстве и существующий парк, уже не справлялся поставленными задачами.

Над разработчиками вертолета, не было жестких требований военного заказчика, это дало возможность творческой инициативы.
Компоновка вертолета, была далека от идеалов аэродинамики. Для вертолета, такого класса, это было не так и важна. А вот его соосная схема, четыре стойки шасси позволяли проводить очень тонкое маневрирование при выполнении работ. Лопасти, этого вертолета, впервые были сделаны из стеклопластика. Ресурс их эксплуатации был в 10 раз выше, чем у лопастей из металла (5000 часов против 500).

Шасси было разработано, по принципу «летающего шасси». Такой способ, позволил расширить сферу применения Ка-26. За время производства было выпущено всего 800 машин разной модификации.
За время производства этой машины, она была экспортирована в 14 стран мира. В том числе в в ГДР, ФРГ. Вертолет Ка-26, был единственный вертолет, получивший в то время разрешение на эксплуатацию на территории США.

Тактико-технические характеристики Ка-26

- Начало использования: 1969 год
- Всего построено:: 816
Экипаж Ка-26
- 1 человек
Вместимость Ка-26
- 7 пассажиров
Габаритные размеры Ка-26
- Диаметр несущего винта: 13,00 м
- Длина фюзеляжа: 7,75 м
- Ширина фюзеляжа: 3,64 м
- Высота с вращ. винтами: 4,05 м
Вес Ка-26
- Масса пустого: 2072 кг
- Нормальная взлётная масса: 3060 кг
- Максимальная взлётная масса: 3250 кг
Двигатель Ка-26
- Тип двигателя: 2 поршневых двигателя воздушного охлаждения М-14В-26
- Мощность: 2 х 325 л. с.
Скорость Ка-26
- Крейсерская скорость: 130 км/ч
- Максимальная скорость: 160 км/ч
Дальность полёта Ка-26
- 520 км
Практический потолок Ка-26
- 3000 м

Показать полностью 21
1322

"Сбитый летчик"

Военный летчик, предатель Виктор Беленко получил мировую известность благодаря угону в Японию новейшего советского истребителя.

Он никогда не жалел о своем выборе, отказался от своей семьи и не собирался возвращаться на родину.

Беленко родился 15 февраля 1947 года в Нальчике, столице Кабардино-Балкарской АССР. Он рос в неполной семье, после развода родителей мать перестала как-либо контактировать с сыном. Первое время воспитанием ребенка занимались дальние родственники, затем его взял к себе отец.

Он хорошо учился в школе, окончил ее с серебряной медалью. Изначально планировал получить медицинское образование, однако полученное направление на учебу в летное училище круто изменило его жизнь. Он поступил в Армавирское высшее военное училище и окончил его в 1971 году.

Беленко начинал службу в качестве инструктора. В его досье были только положительные характеристики, молодой офицер состоял в рядах коммунистической партии. У него отсутствовали вредные привычки, мужчина вел активную общественную деятельность и участвовал в различных праздничных мероприятиях.

В 1975 году Беленко попросил перевести его на Дальний Восток. Он проходил службу в 530-м истребительном полку, базирующемся в Приморском крае, считался одним из лучших пилотов воинской части.

Он недовольный внутренней и внешней политикой Советского государства, долго планировал свой побег. Перевод на Дальний Восток стал одним из этапов плана, о котором никто не знал. Вот как он сам описывал этот период своей жизни в интервью:

«Мне потребовалось длительное время, чтобы принять решение, но окончательное решение я принял за месяц до бегства, и, когда его принял, был очень доволен собой! Я чувствовал, как шагаю на вершине облаков. Я чувствовал себя свободным!».

Свой знаменитый перелет он совершил 6 сентября 1976 года. Утром он пересек советско-японскую границу на борту перехватчика МиГ-25П. На тот момент самолет считался одним из самых современных в мире и установил несколько рекордов. Технические характеристики машины держались в секрете.

Сослуживец дезертира Виктор Подмолода в книге «Полет без возврата» дал подробное описание действиям Беленко. Пилот следовал до американской военной базы, расположенной в Японии, летел на высоте нескольких десятков метров над поверхностью моря, чтобы не быть замеченным радарами. Когда МиГ-25П обнаружили, то в сопровождении дежурных истребителей сел на аэродроме Хакодате, потребовав политического убежища.

Появление в Японии советского летчика-перебежчика, которому удалось передать в руки стран Запада истребитель с секретной аппаратурой на борту, стало мировой сенсацией. Никто из коллег не подозревал о планах сослуживца, молчаливый Виктор ничего не рассказывал о своей личной жизни. Неудивительно, что в СССР новость о дезертире назвали провокацией, на пресс-конференции заявили, что пилот содержится под стражей против своей воли.

В советской прессе многие подробности бегства Беленко замалчивались, в его бывшей воинской части прошли проверки, выявившие многочисленные нарушения. Известно, что в США Беленко предлагал свои услуги для организации помощи другим перебежчикам.

После побега Беленко жил в США, в 1980 году получил американское гражданство. Советские газеты изредка интересовались судьбой предателя и публиковали статьи, в которых заявляли о желании мужчины вернуться на родину и выдвигали различные версии случившегося, в том числе и о подмене Виктора на американского летчика, якобы совершившего перелет. Также был пущен слух о его гибели в автокатастрофе.

Сам летчик, сменивший фамилию на Шмидт, называл свои мотивы сугубо политическими и считал себя противником советской власти. В США Беленко устроился на работу в качестве инженера, выступал в роли консультанта и эксперта по советской армии на телевидении. Процесс его адаптации к жизни в другой стране прошел довольно быстро.

Беленко считал себя полноценным американским гражданином. В многочисленных интервью он не переставал восторгаться американским образом жизни.Любимым его местом отдыха стали казино Лас-Вегаса.

Супругу летчика Людмилу новость о побеге мужа застала врасплох. Осенью 1976 года она участвовала в специальной пресс-конференции и просила Виктора вернуться на родину. Беленко оборвал все контакты с семьей, перестал общаться с сыном. Женщина неоднократно пыталась выйти с ним на связь, однако попытки завершились провалом.

Интервью жены Беленко, в которых она рассказывала об отсутствии у ее мужа каких-либо мотивов перейти на сторону США, стали основой для многочисленных конспирологических версий. По утверждению Людмилы, у мужчины была перспектива карьерного роста, в семье не было никаких конфликтов. Уже после развала Советского Союза женщина рассказывала, что ей сообщали о желании бывшего летчика рассказать всю правду о случившемся и отказаться от американского гражданства.

В США Беленко второй раз женился, у него родились двое сыновей, Пол и Том. Брак с американской женой сложно назвать счастливым — пара развелась. Некоторое время семья жила в Вашингтоне под опекой спецслужб: предатель опасался мести за сдачу потенциальному противнику секретной информации.

Виктор Беленко умер 24 сентября 2023 года в возрасте 76 лет. Последние дни он провел в доме для престарелых в городе Роузбаде в американском штате Иллинойс.

Причиной смерти, по версии издания New York Times, стала «скоротечная болезнь». Мемориальной службы по усопшему не проводили.

Интересные факты

История Беленко легла в основу сюжета книги американского писателя Джона Бэррона «Пилот МиГа». Автор попытался дать подробный анализ мотивам действий беглого советского летчика.

Во время посадки МиГа в Хакодате самолет выкатился за пределы взлетно-посадочной полосы. Проезжавшие мимо автомобилисты стали фотографировать советского военного. У взволнованного Беленко сдали нервы — он произвел два выстрела в воздух из табельного пистолета, чтобы отпугнуть толпу зевак.

В 1977 году вышел документальный фильм «Пункт назначения — Токио», посвященный бегству советского летчика.

Показать полностью 10
