22 февраля 1975 года, совершил первый испытательный полет прототип самолета-штурмовика Су-25. За годы службы "Грач" - так прозвали машину летчики - принял участие во многих военных конфликтах, продемонстрировав высокую живучесть. Эти машины, которые начали разрабатываться еще в конце 1960-х годов по-прежнему воюют, выполняя самые опасные боевые задачи.

Самолет разработан для применения на переднем фланге наземных сражений - в качестве непосредственной поддержки войск уничтожением и подавлением объектов противника, а тот пытается сбить "Грача" всеми средствами - стрелковым оружием, переносными зенитными ракетными комплексами (ПЗРК), зенитной артиллерией, зенитными ракетами различной дальности и даже дронами-камикадзе. Сделать это непросто: конструкторские решения, заложенные в штурмовик полвека назад, продолжают подтверждать свою эффективность.

ИЛ-2 "ЧЕРНАЯ СМЕРТЬ"

Штурмовик Ил-2, созданный незадолго до Великой Отечественной войны знаменитым авиаконструктором Сергеем Ильюшиным, продемонстрировал свою эффективность в фронтовом небе и ближнем тылу неприятеля. Самолет был вооружен пушками, калибр которых возрастал в ходе модернизации, применял авиабомбы. Особенно эффективными стали малокалиберные кумулятивные противотанковые авиабомбы ПТАБ-2,5, которыми штурмовик "засеивал" колонны танков вермахта в ходе Курской битвы. Одна кассета из 192 бомб гарантированно поражала бронетехнику в полосе длиной 70 м и шириной 15 м. Благодаря бронекапсуле, защищающей летчика и двигатель, самолет мог действовать на малых высотах, не боясь пуль стрелкового оружия. Порой истрепанный зенитками штурмовик возвращался на аэродром с десятками пробоин. Советские летчики называли его "горбатым" за характерные очертания фюзеляжа, "летающим танком", немцы же прозвали его "черная смерть". Ил-2 стал самым массовым боевым самолетом в истории авиации - в годы Великой Отечественной было выпущено свыше 36 тыс. экземпляров - и является таким же символом Победы, как танк Т-34, пистолет-пулемет ППШ и система залпового огня "Катюша".

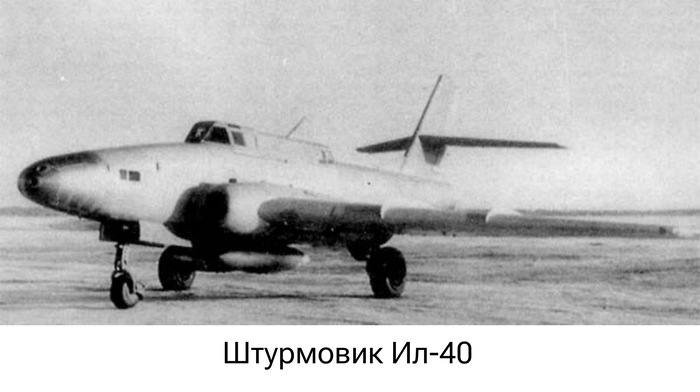

В начале 1950-х, с наступлением эры реактивной авиации, конструкторское бюро Ильюшина разработало самолет-штурмовик Ил-40 с двумя турбореактивными двигателями и бронированием толщиной до 8 мм. Однако из-за отказа Министерства обороны СССР от штурмовой авиации на вооружение он так и не был принят.

БРОНИРОВАННЫЙ ШТУРМОВИК ВОЗВРАЩАЕТСЯ:

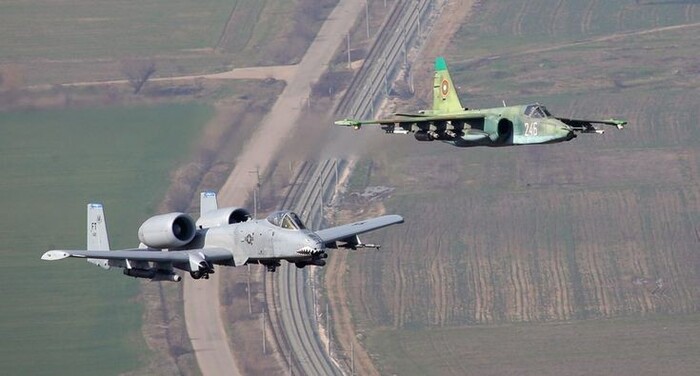

В Соединенных Штатах пришли к выводу, что самолеты непосредственной авиационной поддержки необходимы - об этом говорил опыт войн в Корее и Вьетнаме. Во второй половине 1960-х годов в США был принят на вооружение штурмовик Fairchild-Republic A-10 Thunderbolt II, основным вооружением которого стала семиствольная 30-мм пушка. В 1969 году, спустя более чем десятилетие после закрытия программы Ил-40, по инициативе министра обороны СССР Андрея Гречко был объявлен конкурс на разработку прототипа штурмовика. Его выиграл проект опытного конструкторского бюро (ОКБ) Павла Сухого. Проработкой конструкции самолета занимался Олег Самойлович, ставший впоследствии главным конструктором ОКБ Сухого.

Аэродинамика самолета позволяет получить оптимальные летные характеристики и безопасность в различных режимах на дозвуковых скоростях, сочетание маневренности и достаточной устойчивости в воздухе. Кабина летчика защищена авиационной титановой броней, толщина которой доходит до 24 мм, а лобовое стекло представляет собой прозрачный блок толщиной 65 мм. В наиболее опасных проекциях бронезащита способна выдержать попадание даже 30-мм снаряда, с остальных ракурсов держа пули крупного калибра и осколки зенитных снарядов. Агрегаты самолета расположены таким образом, что менее важные прикрывают собой более значимые, а внутренний объем топливных баков протектирован быстронабухающим пенополиуретаном, который в случае повреждения емкости предотвращает утечку и взрыв топлива. Толстые трубчатые тяги к органам управления позволяют не потерять контроль над самолетом даже в случае попадания по ним из крупнокалиберного пулемета.

Вооружен штурмовик двуствольной 30-мм пушкой, однако основным его оружием являются неуправляемые и "умные" ракеты классов "воздух - земля" и "воздух - воздух", а также авиабомбы. При необходимости можно усилить "артиллерию" самолета, подвесив до четырех контейнеров с 23-мм пушками.

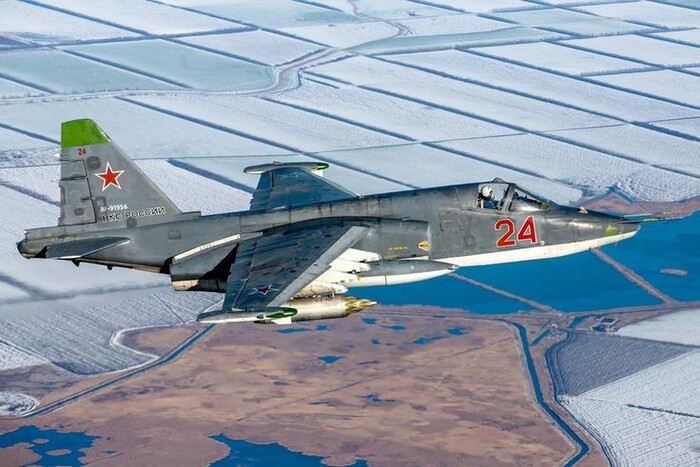

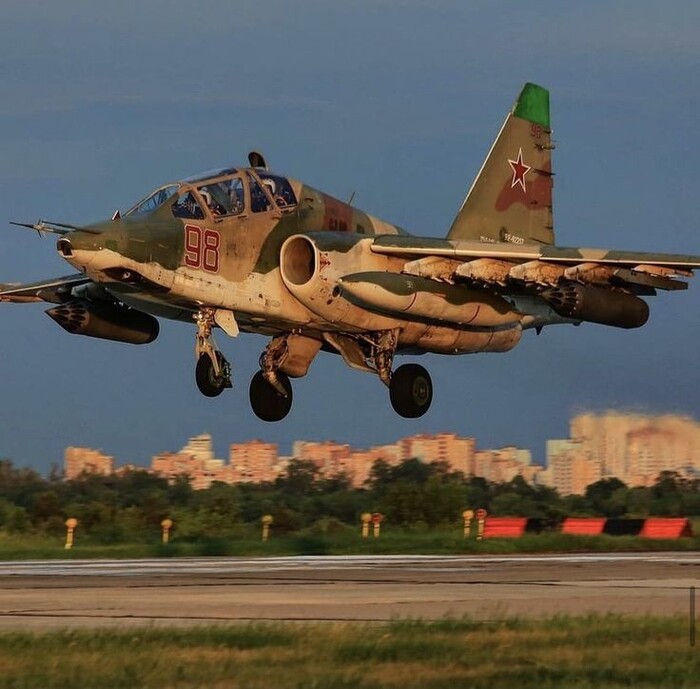

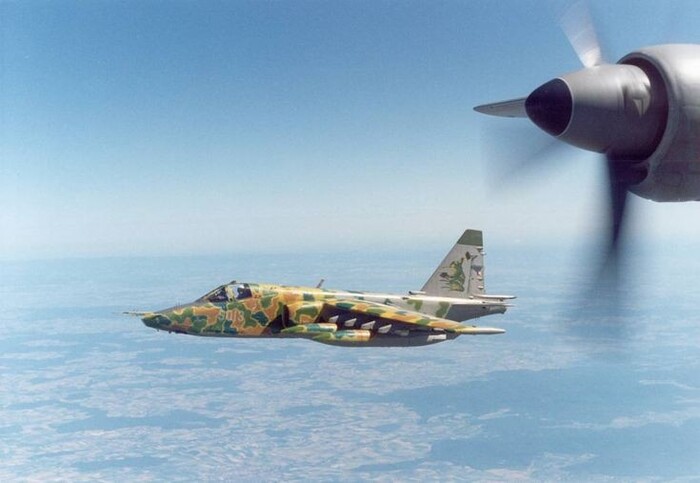

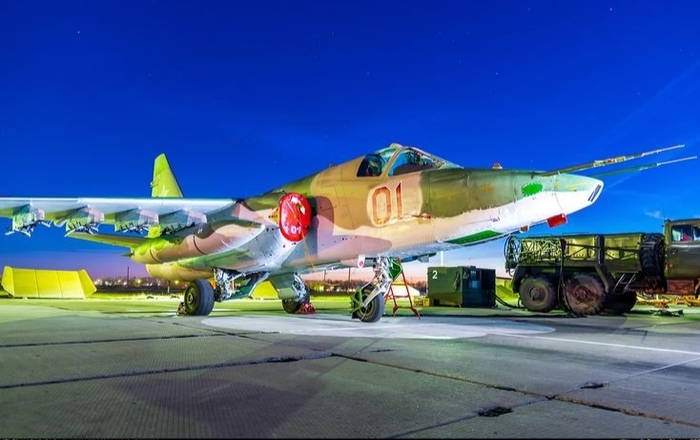

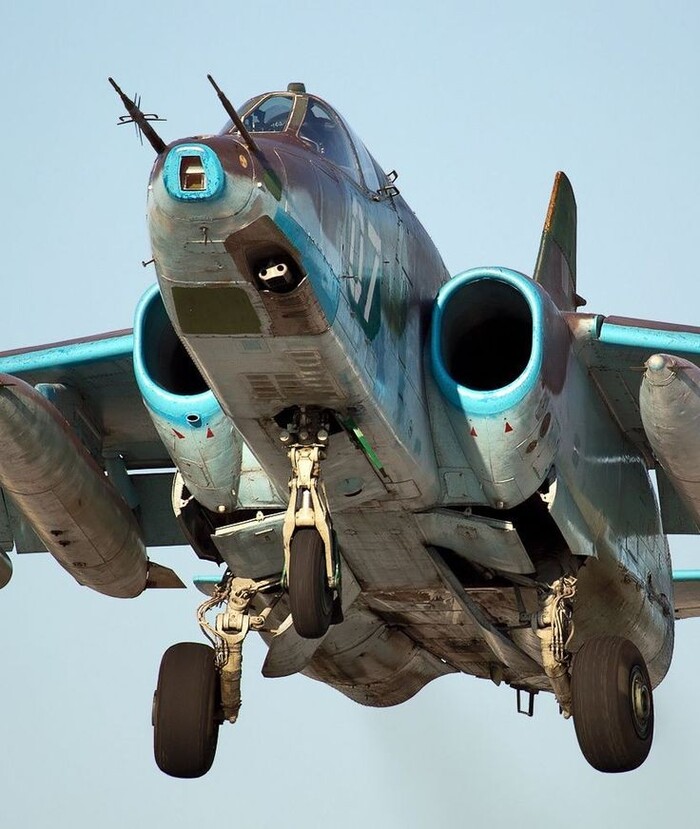

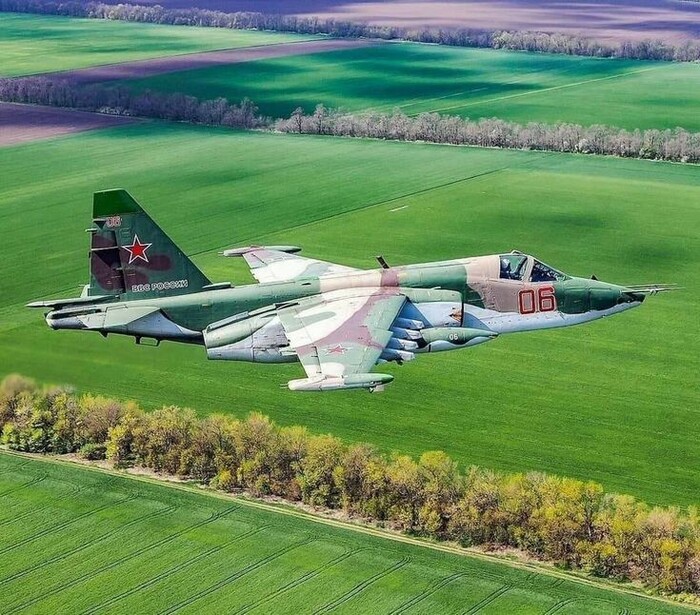

22 февраля 1975 года прототип Су-25 под индексом Т-8 впервые поднялся в воздух, пилотировал его летчик-испытатель Владимир Ильюшин, сын знаменитого авиаконструктора. Через несколько лет самолет пошел в серию. Хотя в Военно-воздушных силах СССР он начал использоваться с 1981 года, официально на вооружение его приняли лишь в 1987 году.

В ГОРЯЧИХ ТОЧКАХ:

Всего авиастроительными предприятиями было выпущено свыше 1 300 Су-25 различных модификаций: базовых, двухместных учебно-боевых и учебно-тренировочных, предназначенных для экспорта и других. Согласно открытым данным, эти штурмовики поставлялись в несколько десятков стран и участвовали во многих военных конфликтах.

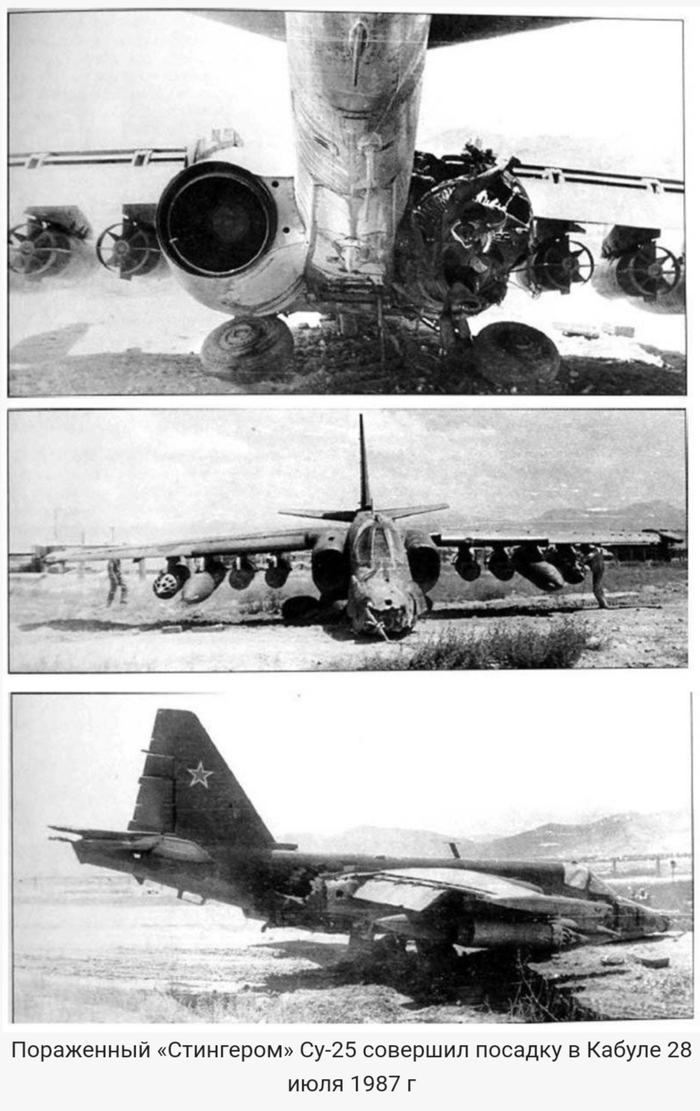

Самолет ярко проявил себя в составе Ограниченного контингента советских войск в Афганистане в 1981-1989 годах, доказав эффективность и живучесть. Всего советские летчики-штурмовики совершили порядка 60 тыс. боевых вылетов. Не обходилось и без потерь, в том числе благодаря использованию моджахедами ПЗРК Stinger, переданных Соединенными Штатами.

Несколько историй из службы "Грача" в Афгане рассказал бывший вице-президент РФ генерал-майор в отставке Александр Руцкой, летавший на Су-25. В апреле 1986 года тогда еще полковник Руцкой, командовавший 378-м отдельным авиационным штурмовым полком и занимавшийся летной работой, был сбит ракетой Stinger, катапультировался, получив травмы, но через два года вернулся в Афганистан и продолжил летать, будучи уже замкомандующего ВВС 40-й армии. В августе 1988 года в ходе ночной бомбардировки в Су-25 Руцкого попали две ракеты AIM-7 Sparrow, выпущенные истребителями F-16 пакистанских ВВС. И вновь спасли катапультное кресло и титановая броня, в которой затем обнаружилось 138 стержневых поражающих элементов американской ракеты. Всего Александр Руцкой совершил без малого 500 боевых вылетов. Позже советским инженерам удалось исключить потери самолетов, изменив протокол применения тепловых ловушек, сбивающих с толку ракеты переносных комплексов.

Относительно происхождения названия самолета существует несколько версий. По наиболее распространенной, "птичье" имя он получил благодаря форме широкого крыла и толстым мотогондолам, которые делают самолет похожим на грача. Другая версия отсылает к имени командира 200-й отдельной штурмовой авиационной эскадрильи майора Григория Алексеевича Чехова, которая в 1980-х громила моджахедов в Афганистане. Чехов подписывал тыльную сторону своей фуражки аббревиатурой "Гр.А.Ч.". Постепенно так начали в шутку называть всех летчиков, воевавших на Су-25, и не только в подразделении комэска Чехова. Еще одна версия прозвучала в передаче "Военная приемка": в Афганистане Су-25 прозвали так потому, что он способен вытащить противника из любого подземного убежища, подобно тому как грач выковыривает из земли червяков.

"Один даже умудрился привезти часть телеграфного столба в воздухозаборнике, - вспоминал Руцкой историю, свидетелем которой был лично. - Летчик выполнял атаку цели, не заметил линию электропередачи и поймал столб". Летчик, пилотировавший штурмовик, рассказал, что при выводе из пикирования почувствовал удар. "Мы этот столб вытащили, техники поработали, и через три дня этот самолет уже был в строю", - добавил генерал-майор в отставке.

Затем Су-25 участвовали в ходе чеченских кампаний, операции по принуждению Грузии к миру. Бронированные "Грачи" выполняли боевые задачи в составе авиационной группы ВКС России в Сирии. К началу вывода основных российских сил из страны самолеты группы совершили более 7,2 тыс. боевых вылетов с авиабазы Хмеймим. Здесь в бессмертие шагнул майор Роман Филипов, Су-25 которого был сбит террористами из ПЗРК, когда тот патрулировал зону деэскалации в районе Идлиба. После катапультирования Филипов до последнего вел неравный бой, а затем подорвал себя и окружавших боевиков гранатой, прокричав "это вам за пацанов!".

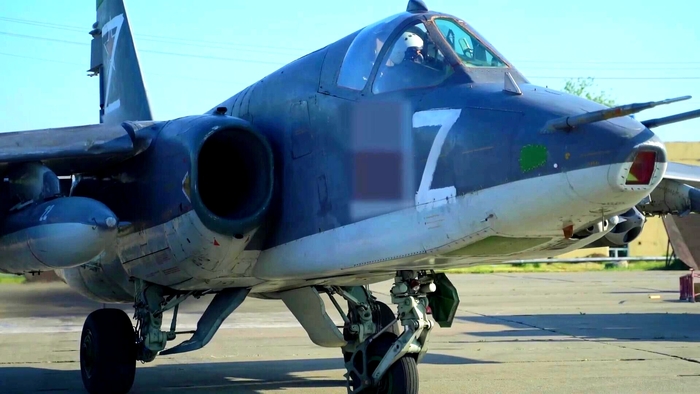

В специальной военной операции Су-25 применяется с первых ее часов. "В районе 5 утра (24 февраля 2022 года) мы уже были на аэродроме. Я в тот день выполнил три боевых вылета. Третий полет я выполнял, это уже были поздние-поздние сумерки, практически стемнело", - передало Минобороны России слова майора Александра Колесникова, сражающегося на Су-25. С начала СВО к марту 2024 года летчик совершил более 400 боевых вылетов. Среди уничтоженных им целей имеется даже морская - катер, с которого велась корректировка огня артиллерии ВСУ.

Штурмовик продолжает проявлять свою знаменитую надежность. Колесников отметил, что украинские силы перенасыщены переносными зенитными ракетными комплексами. Из-за этого была разработана новая тактика пуска неуправляемых ракетных снарядов по наземным целям с кабрирования (после выполнения горки), что позволяет отправить боеприпасы на большее расстояние и не подставляться под огонь ПЗРК, но эффективность таких ударов низкая. В одном из боевых вылетов по уничтожению пусковой установки оперативно-тактического ракетного комплекса "Точка-У" самолет майора получил попадание ракетой в двигатель, но сумел вернуться. "Имеется два случая попадания Stinger в двигатель, после чего самолет благополучно вернулся и совершил посадку на аэродроме вылета", - сообщил в эфире Первого канала штурман авиационной эскадрильи ВКС России, добавив, что Су-25 отлично себя ведет на малых и сверхмалых высотах.

Сегодня "Грачи" долбят опорные пункты, технику и личный состав ВСУ, срывая ротацию. Наиболее активно работают Су-25 в приграничных районах Курской области, нанося удары по логистическим маршрутам ВСУ. Самолеты работают парами, прикрывая друг друга. Работать зачастую приходится в условиях сильного воздействия средств радиоэлектронного подавления. Точно поразить цели летчикам помогают передовые авианаводчики, передавая наземные ориентиры, контролируя и корректируя работу штурмовиков.

В зоне специальной военной операции используется в том числе наиболее современная модификация штурмовика - Су-25СМ3, которого называют "Суперграчом". Машина оснащена системой спутниковой навигации, прицельно-навигационным комплексом СОЛТ-25, который позволяет находить и отслеживать цели на поверхности земли, воды, а также в воздухе при любой погоде и в любое время суток. От зенитных ракет с радиолокационными и инфракрасными головками самонаведения самолет защищает бортовой комплекс обороны "Витебск". Система отслеживает пуски по самолету и с помощью постановки помех и отстрела многоспектральных ловушек уводит их в сторону.

Так же штурмовик Су-25 принимал участие в Ирано-иракской войне, в Персидском заливе, в гражданской войне в Таджикистане, войне в Абхазии, Карабахской войне, в Конго, Эфиопо-эритрейской войне, в Македонии, Французско-ивуарский конфликт, в Южной Осетии, Судане.

Тактико-технические характеристики

Технические характеристики

Экипаж: 1 пилот

Длина: 15,36 м (с ПВД)

Размах крыла: 14,36 м

Высота: 4,8 м

Площадь крыла: 30,1 м²

Коэффициент удлинения крыла: 6

Коэффициент сужения крыла: 3,38

Угол стреловидности по передней кромке: 20°

Поперечное V крыла: −2,5°

База шасси: 3,57 м

Колея шасси: 2,51 м

Масса пустого: 9 315 кг

Масса снаряжённого: 11 600 кг

Нормальная взлётная масса: 14 600 кг

Максимальная взлётная масса: 17 600 кг

Масса топлива во внутренних баках: 3 000 кг

Масса броневой защиты: 595 кг

фонарь: 48,5 кг лобовое (бронестекло)

кабина пилота: 424,9 кг

топливная и масляная системы: 121,6 кг

Масса протектора: 160 кг

Силовая установка: 2 × ТРД Р-95Ш

Тяга: 2 × 4 100 кгс (40,2 кН)

Лётные характеристики

Максимальная скорость: 950 км/ч (с норм. боевой нагрузкой)

Крейсерская скорость: 750 км/ч

Посадочная скорость: 210 км/ч

Боевой радиус: 300 км

Практическая дальность: (с норм. боевой нагрузкой)

на высоте:

без ПТБ: 640 км

с 4× ПТБ-800: 1250 км

у земли:

без ПТБ: 495 км

с 4× ПТБ-800: 750 км

Перегоночная дальность: 1950 км

Практический потолок: 7000 м

Максимальная высота боевого применения: 5000 м

Радиус виража: 680 м (при норм. боевой нагрузке на 1500 м при 555 км/ч)

Скороподъёмность: 60 м/с (у земли с нагрузкой 1000 кг)

Нагрузка на крыло: 485 кг/м² (при норм. взлётной массе)

Тяговооружённость: 0,56 / 0,466 (при норм./макс. взлётной массе)

Длина разбега:

на бетонной ВПП: 550 м

на грунтовой ВПП: 600 м

Длина пробега: (без тормозного парашюта)

на бетонной ВПП: 600 м

на грунтовой ВПП: 700 м

Максимальная эксплуатационная перегрузка:

с нормальной боевой нагрузкой: + 6,5g

с максимальной боевой нагрузкой: + 5,2g

Вооружение

Стрелково-пушечное: двухствольная 30-мм пушка ГШ-30-2 с боезапасом 250 патронов

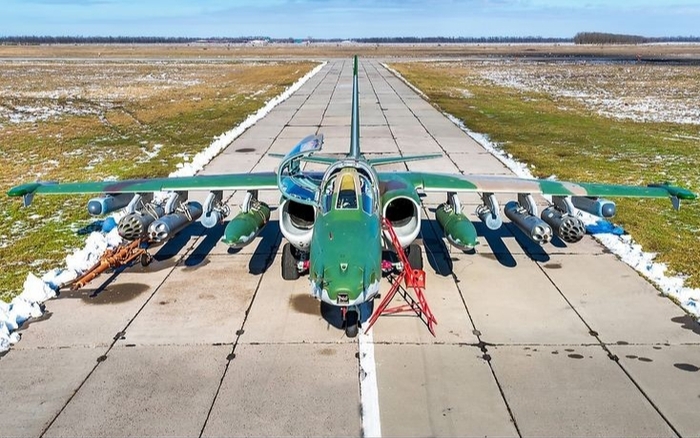

Точки подвески: 10

Боевая нагрузка:

нормальная: 1 400 кг (4× ФАБ-250, 2× Р-60, боезапас пушки)

максимальная: 4400 кг

Управляемые ракеты:

ракеты "воздух-воздух": 2 × Р-60 (АА-8)

ракеты "воздух-поверхность": 4 × Х-25МЛ или Х-25МЛП или С-25Л или 2 × Х-29Л

Неуправляемые ракеты:

256 (8 × 32) × 57 мм С-5 в блоках УБ-32 или

160 (8 × 20) × 80 мм С-8 в блоках Б-8 или

40 (8 × 5) × 122 мм С-13 в блоках Б-13 или

8 × 240 мм С-24 или 266 мм С-25

Бомбы: свободнопадающие и корректируемые различного назначения, бомбовые кассеты.

8 × 500 кг (ФАБ-500, РБК-500 и т. д.) или

8 × 250 кг (ФАБ-250, РБК-250 и т. д.) или

8 или 32 × 100 кг или

8 × контейнеров КМГУ-2

Пушечные контейнеры: 4 × СППУ-22-1 с двухствольной 23-мм пушкой ГШ-23 с 260 патронов

Авионика

Лазерная станция подсвета: "Клен-ПС"

Масса: 82 кг

Точность измерения дальности: ± 5 м

Угол отклонения лазера:

по высоте: −30°/+6°

по азимуту: ± 12°

Спутниковая система навигации ГЛОНАСС (для Су-25СМ)

Ракетный комплекс условно легкого класса УР-100Н был-разработан в начале 70-х годов для замены МБР легкого класса УР-100. Головным разработчиком комплекса было определено ЦКБ машиностроения, возглавлявшееся Генеральным конструктором В. Н. Челомеем. УР-100Н представляла собой двухступенчатую ракету на долгохранимом жидком топливе, оснащенную РГЧ индивидуального наведения. По конструктивно-компоновочной схеме УР-100Н аналогична УР-100, но за счет увеличения диаметра ракеты и длины топливных баков ее стартовая масса была увеличена более чем вдвое, а забрасываемый вес —в 3.5 раза. На первой ступени ракеты установлено 4 поворотных однокамерных ЖРД, на второй — однокамерный маршевый ЖРД и рулевой ЖРД с четырьмя поворотными соплами. Маршевые двигатели выполнены по замкнутой схеме, а рулевой—по открытой.

Увеличение забрасываемого веса УР-100Н в сочетании с уменьшением размеров боевых блоков позволило разместить на ней головную часть с 6 блоками индивидуального наведения мощностью по 550 кт каждый. В состав РГЧ входил также агрегатно-приборный блок с системой управления и жидкостной двигательной установкой разведения боевых блоков.
Шахтные пусковые установки ракет УР-100Н создавались на месте ШПУ ракет УР-100У и отличались повышенной защищенностью. При переоборудовании шахт УР-100 ДЛЯ УР-100Н старая шахта полностью демонтировалась и на ее месте строилась новая. Запуск УР-100Н осуществлялся по газодинамической ("горячей") схеме, когда ракета выходит из шахты по действием тяги маршевого двигателя.
Летные испытания УР-100Н проходили на 5-м НИИП (Байконур) с 9 апреля 1973 г. по октябрь 1975 г. Комплекс был принят на вооружение 30 декабря 1975 г.

Первый полк с ракетным комплексом УР-100Н был поставлен на боевое дежурство 26 апреля 1975 г. Комплекс УР-100Н, получивший в системе Министерства обороны США обозначение SS-19, развертывался более массированными темпами, чем конкурирующий МР УР-100. Уже к концу 1975 г. было развернуто 60 пусковых установок УР-100Н, а всего с 1976 по 1978 г. было развернуто 180 этих ракет. Начиная с 1977 г. ракеты УР-100Н развертывались и в моноблочном варианте (SS-19 Mod 2). Всего было развернуто 60 моноблочных ракет.

Поспешность в принятии на вооружение и массированном развертывании комплекса УР-100Н привела к тому, что в ходе АКИ не были выявлены конструктивные особенности ракеты, которые при стрельбе на полную дальность приводили к резкому снижению точности стрельбы из-за возникновения резонансных колебаний корпуса. Этот дефект был выявлен в ходе учебно-боевых пусков уже после массового развертывания ракет. Доработка развернутых ракет с целью доведения их точностных характеристик до заданных проводилась в войсковых условиях.

Вскоре после начала развертывания комплекса, 16 августа 1976 г., было принято решение о разработке ракеты с улучшенными тактико-техническими характеристиками. Модернизация ракеты включала доводку двигателей, улучшение характеристик системы управления и замену агрегатно-приборного блока. Были доработаны и командные пункты комплекса. Степень их защиты от поражающих факторов ядерного взрыва была значительно увеличена.
Летно-конструкторские испытания усовершенствованного комплекса, получившего обозначение УР-100Н УТТХ, проходили с 26 октября 1977 г. по 26 июня 1979 г., а 5 ноября 1979 г. он был принят на вооружение.
Первый полк с ракетным комплексом УР-100Н УТТХ был поставлен на боевое дежурство 6 ноября 1979 г.' В 1980-1982 гг. была произведена замена всех моноблочных ракет УР-100Н на УР-100Н УТТХ (SS-19 Mod 3). Замена всех комплексов УР-100Н была закончена в 1983 г. К 1984 г. количество ракет УР-100Н УТТХ было доведено до 360. В 1987 г. началась замена части ракет УР-100Н УТТХ на новые ракетные комплексы.

На момент подписания Договора СНВ-1 в 1991 г. Советский Союз располагал 300 ракетами УР-100Н УТТХ, 130 из которых было развернуто на территории Украины, а остальные—в России. После распада СССР, ракеты, находящиеся на территории Украины были объявлены ее собственностью. Соответственно, ответственность за ликвидацию пусковых установок этих ракет в соответствии с условиями Договора СНВ-1 несет Украина. Все ядерные боезаряды расположенных на Украине ракет были вывезены в Россию. Россия также выкупает у Украины 32 ракеты УР-100Н УТТХ, которые хранились в арсенале и никогда не стояли на боевом дежурстве.

На территории России в настоящее время находится 170 развернутых пусковых установок ракет УР-100Н УТТХ, из которых 10 деактивированы, но не уничтожены. По результатам проведенных научно-иследовательских работ в феврале 2011 г. было объявлено об увеличения гарантийного срока эксплуатации МБР до 36 лет.

На 2025 год УР-100Н УТТХ используется ракетными войсками стратегического назначения России (РВСН РФ) для запуска и несения гиперзвукового боевого блока "Авангард".

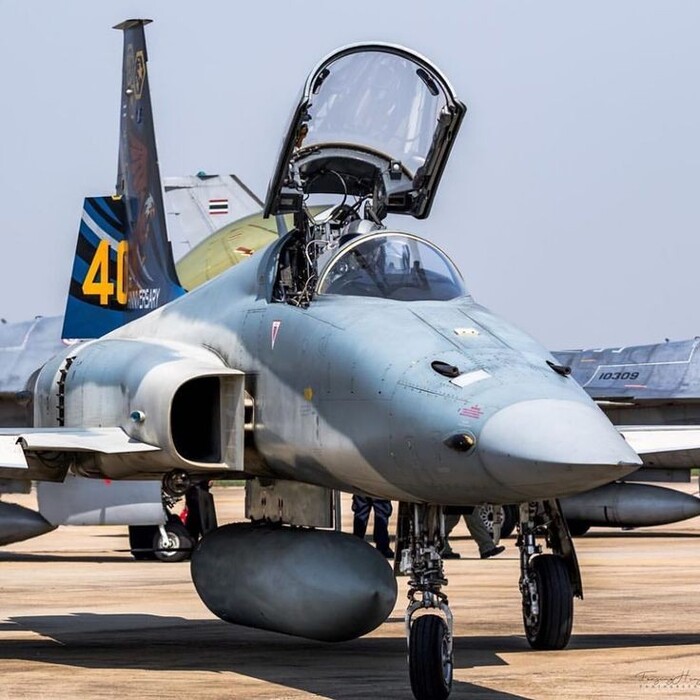

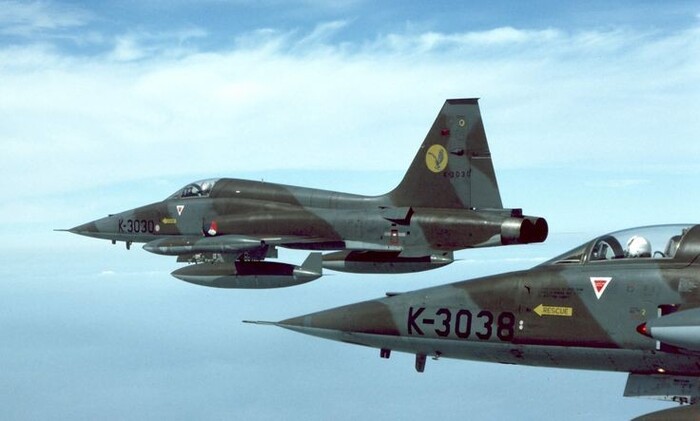

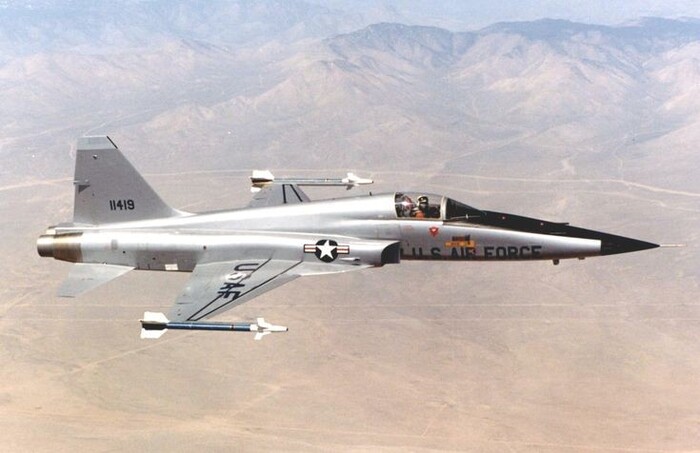

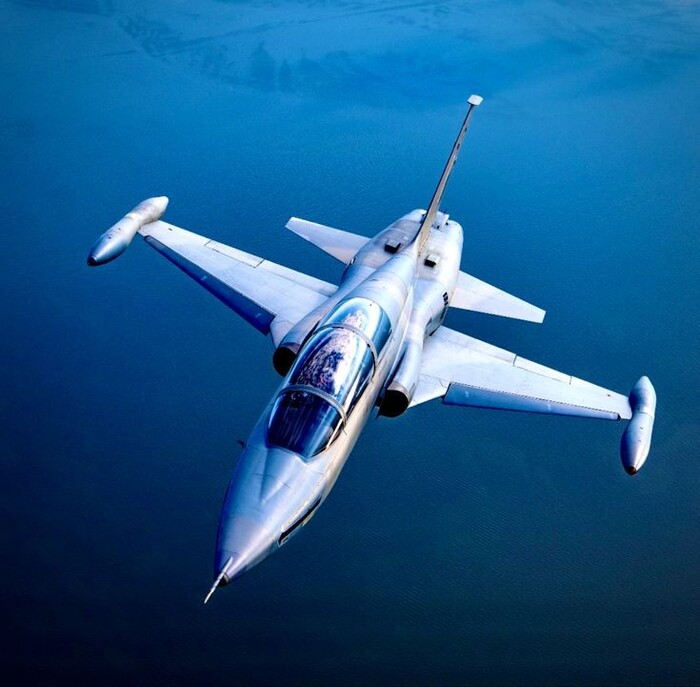

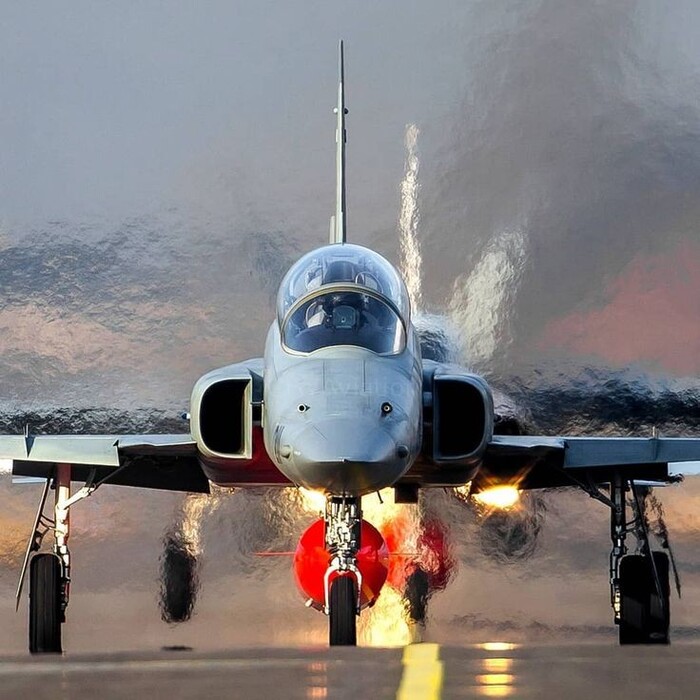

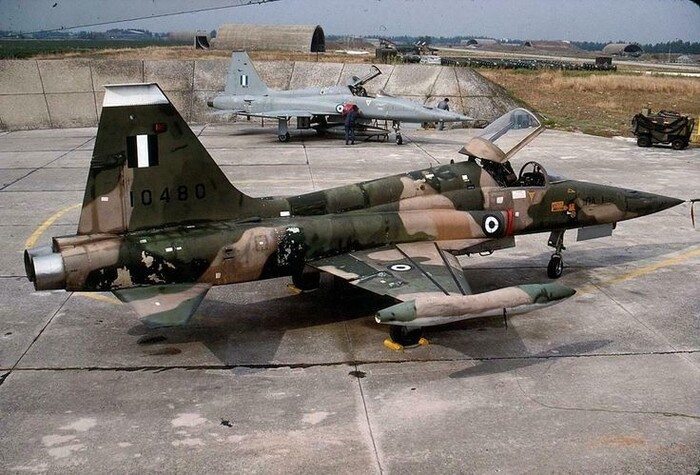

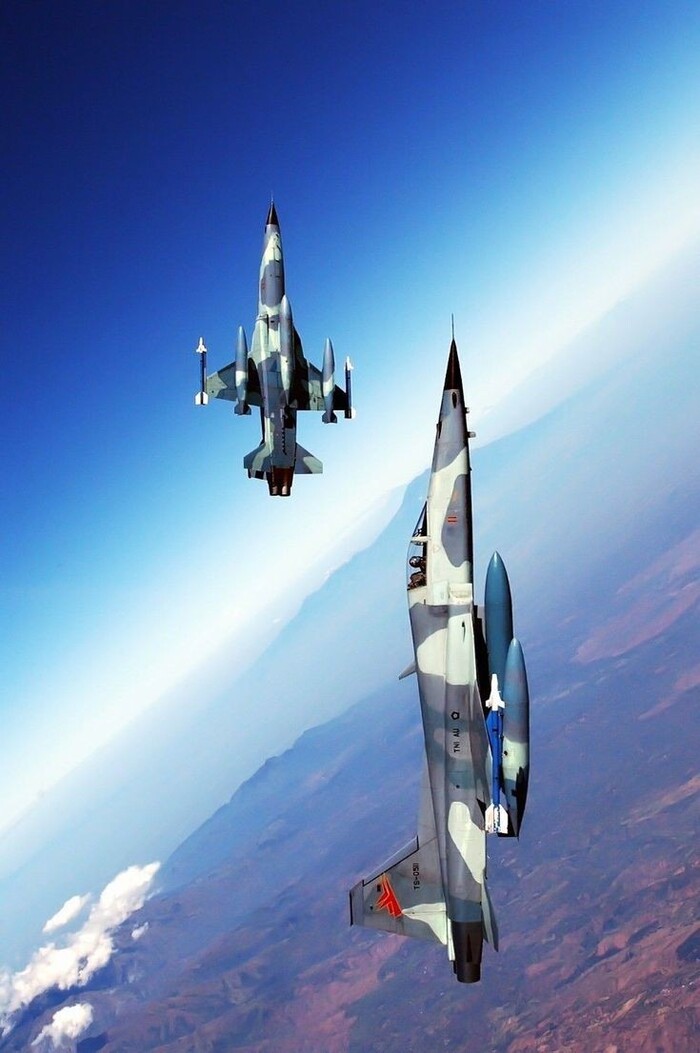

Легкий, простой и дешевый истребитель F-5 явно выделяется среди своих собратьев, состоявших на вооружении ВВС США. Со времен Второй мировой войны американские истребители отличались большой массой, сложностью конструкции и, как следствие, дороговизной. Особняком стояли палубные самолеты.
Вот и проектирование будущего F-5 конструкторы фирмы “Нортроп” начали в надежде “посадить” его на палубы эскортных авианосцев, имеющих небольшие размеры. Однако эти корабли частично пустили на слом, частично переквалифицировали в противолодочные, и палубный истребитель стал ненужным. В то же время работой инженеров “Нортропа” заинтересовалось министерство обороны США. Союзникам США по военным блокам требовался истребитель для замены устаревших “Тандерджетов” и “Сейбров”.9

Тяжелые машины "сотой" серии, начавшие поступать в ВВС США, оказались для многих союзников США слишком дорогими. Они требовали больших затрат на эксплуатацию, ремонт и подготовку летно-технического состава. В 1958-м Пентагон заключил контракт с "Нортро-пом" на разработку относительно простого и недорогого сверхзвукового истребителя, оптимизированного для ударов по наземным целям, и в то же время способного вести маневренный воздушный бой. Истребитель предназначался, прежде всего, для экспортных поставок по различным программам "взаимной помощи".
У истоков проекта N-156F, превратившегося в F-5, стоял создатель знаменитого "Мустанга" - Эдгар Шмюд, ставший в 1950-м вице-президентом фирмы "Нортроп". Под его руководством началась разработка проекта N-102 "Фанг", представлявшего собой попытку компромисса между стоимостью, эффективностью и размерностью. Макет "Фанга" изготовили в 1954-м, однако дальнейшие работы пришлось свернуть, поскольку конструкторы не могли удержать массу истребителя.

Шмюд ориентировался на английский легкий истребитель "Фоллэнд" "Нэт", разработка которого на год-полтора опережала N-102. Уже построенный "Нэт" имел массу пустого около 2 т, в то время как расчетная масса "Фанга" составляла уже 3700 кг при тенденции к дальнейшему росту. Одной из причин значительной "поправки" самолета стал двигатель. N-102 увязывался с тяжелыми и крупногабаритными ТРД "Дженерал Электрик" J79, в качестве альтернативы рассматривались также весьма массивные "Пратт -Уитни" J57 и "Райт". Появление компактного ТРД "Дженерал Электрик" J85 позволило разрубить гордиев узел противоречий между концепцией "истребителя - ультралайта" и выросшей расчетной массой проектируемого самолета. Впрочем, проектирование истребителя началось заново.
Разработка N-156 началась в 1955-м. Не раз меняли расположение двигателя, конфигурацию хвостового оперения, состав экипажа, рассматривалась возможность установки дополнительного ЖРД. К концу года наиболее продвинутым считался проект одноместного истребителя N-156F и его двухместный учебно -тренировочный вариант N-156T В ноябре 1955-го приняли решение сосредоточиться на создании двухместной машины, предназначенной для замены дозвуковых Т-33. В июне 1956-го ВВС заказали фирме "Нортроп" три опытных YT-38. В то же время работы по N-156F не остановились, хотя и замедлились.

N-156F отличается низкорасположенным трапециевидным крылом стреловидностью 25° по четверти хорд. Фюзеляж - полумонокок, выполнен с учетом правила площадей и изготовлен в основном из алюминиевых сплавов, в слабо нагруженных местах обшивка - из сплавов магния. Элементы конструкции, наиболее подверженные нагреву, изготовлены из стали и титана.
Схема низкоплана была выбрана с целью упрощения соединения крыла и фюзеляжа. Механизация крыла включает предкрылки и закрылки.
N-156 рассчитывался под два ТРД "Дженерал Электрик" J85-GE-5 тягой по 1130 кгс. Однако фирма испытывала серьезные затруднения при разработке ТРД J85 с форсажной камерой, поэтому на первых опытных Т-38 и F-5A устанавливались бесфорсажные J85 -GE-1.

Рассматривалась возможность установки ТРД "Пратт-Уитни" J60 или "Роллс-Ройс" RB.153, однако заказчики так и не высказали подобного пожелания. Воздухозаборники - нерегулируемые, полукруглые. Для увеличения тяги двигателей на скоростях, соответствующих числам М > 1,5, предусмотрен впрыск воды в воздухозаборники, охлаждающей воздух в его канале. Это позволяло теоретически поднять скорость до М = 2,2, однако прочность планера была рассчитана лишь на полет со скоростью, соответствующей числу М не более 1,72.
Система управления - бустерная с механической проводкой. Приводы закрылков и предкрылков - электрические.
Изначально N-156F был основой системы оружия "Рапира" с прицельно-навигационным комплексом "Таран" с многофункциональной РЛС, аналогичным системе MG-13, применявшейся на F-101B "Буду". Однако последующий анализ показал, что резкое увеличение стоимости самолета, связанное с установкой "Тарана", может существенно снизить экспортный потенциал машины. Наличие сложного и дорогого электронного оборудования вступало в противоречие с самой концепцией "предельно дешевого и простого" истребителя. В результате БРЭО будущего F-5A сократили до минимума.

Соответственно, сократился и ассортимент подвесного вооружения. Чересчур "умные" ракеты, требующие радиолокационного наведения, пришлось исключить, остались только "Сайдуиндеры". Маркетинговое исследование, проведенное фирмой "Нортроп", сказалось и на основном назначении самолета. Задуманный как чистый истребитель, способный наносить удары по наземным целям, F-5А стал, как отметил один из инженеров "Нортропа", "на 85% ударный самолет и лишь на 15% - истребитель."
Все прицельное оборудование ограничено простейшим оптическим прицелом фирмы "Нордик", который используется при стрельбе по наземным и по воздушным целям. Встроенное пушечное вооружение исходным проектом не предусматривалось. Для подвески боевой нагрузки имеется пять узлов: один под фюзеляжем, два под крылом и еще по одному - на его торцах.

Шасси рассчитано на применение самолета с грунтовых ВПП, чему способствуют большая колея и пневматики низкого давления. Управляемая передняя опора убирается вперед, основные - по направлению к продольной оси самолета. Все опоры - одноколесные. При отказе гидросистемы стойки шасси могут быть выпущены под действием собственного веса и набегающего потока воздуха.
Значительное внимание при проектировании истребителя уделялось снижению его уязвимости от средств ПВО, прежде всего, от огня стрелкового оружия. Так, все топливные баки размещены в фюзеляже и его гаргроте, поскольку статистика показывает, что наиболее часто пули и снаряды попадают именно в крыло. Каждый ТРД имеет свою топливную систему, в то же время они "закольцованы" - любая из них может питать любой двигатель. Гидро- и электросистемы дублированы. Суммарная емкость пяти внутренних баков 2270 л.

Максимально упрощены регламентные работы по самолету и подготовка его к повторному вылету. Доступ ко всем системам и агрегатам обеспечивается с земли без применения стремянок. Почти четверть поверхности фюзеляжа занята крышками люков и съемными поверхностями. Двигатели легко снимаются по направляющим после отсоединения хвостовой части фюзеляжа.
Торжественная выкатка первой опытной машины состоялась в мае 1959-го, после чего ее перевезли в испытательный центр ВВС США Эдвардс. 30 июля летчик-испытатель Лю Нельсон в первом же полете преодолел звуковой барьер. Испытания проходили "без сучка, без задоринки". Пентагон даже отказался от закупки третьего прототипа (конечно, тут были и соображения экономического характера) и к августу 1960-го летные испытания успешно завершились. В это же время ВВС США пришли к выводу, что подобный истребитель им не нужен и F-5 можно продвигать на внешний рынок.

Спасательный круг фирме "Нортроп" и истребителю F-5 бросил президент Кеннеди, пришедший в Белый Дом в 1962-м. Его администрация призвала не жалеть средств для "защиты свободы и борьбы с коммунизмом." Для этого предусматривалась широкая распродажа сверхзвуковых истребителей союзным США странам. Вот тогда-то и востребовали F-5, получивший волне подходящее имя - "Фридомфайтер".
Если серьезно, то, как говорилось выше, истребители "сотой" серии были слишком дорогими и сложными в эксплуатации, в то время как более простой и дешевый "Нэт" имел недостаточную боевую нагрузку. Однако даже в этих условиях проекту N-156 вовсе не светила "зеленая улица". Мощное лобби фирмы "Локхид" весьма удачно продвигало союзным странам свой "летающий гроб" - F-104G. Кстати, за поставки этих машин в дружественные государства активно ратовало командование ВВС США, настроенное по отношению к F-5 негативно, правда, детище Гасича активно поддерживал Государственный департамент.

Флот США вместе с фирмой "Чэнс Воут" весьма желал "пристроить" в третьи страны "Крусейдеры". "Нортроп" побила конкурентов двумя картами - дешевизной (F-5A стоил на 100 000 долл. меньше, чем самый дешевый вариант F-104, лишенный РЛС и навигационной системы) и возможным "международным" выбором Т-38 в качестве единого учебно-тренировочного самолета НАТО. Официально о выборе F-5A в качестве истребителя, предназначенного для поставок в рамках взаимной помощи, Пентагон объявил в апреле 1962-го, а в августе того же года был заключен контракт на серийное производство 170 одноместных F-5A и учебно-боевых двухместных F-5B (не путать с УТС Т-38).
Третий опытный "Фридомфайтер" достраивался по несколько модернизированному проекту. На нем для монтажа еще двух узлов подвески усилили крыло и установили ТРД J85-GE-13 с форсажной камерой. Первый полет YF-5A совершил в мае 1963-го. За короткое время в этом же году до стандарта YF-5A доработали и два первых прототипа.

Серьезные проблемы у инженеров "Нортропа" появились в середине 1964-го, после пересмотра Пентагоном требований к "международному" истребителю. В отредактированном документе особо оговаривалось наличие на борту не менее двух встроенных пушек и сменной носовой части с фоторазведывательным оборудованием. Крайне сложно оказалось запихнуть две 20-мм пушки "Кольт-Браунинг" М39 с боекомплектом 285 патронов в предельно плотно закомпонованный самолет. Орудия установили в носовой части фюзеляжа по бокам нищи носовой опоры шасси, непосредственно перед кабиной летчика. При этом практически не страдала аэродинамика, но зато появлялись другие проблемы. Так, при стрельбе пушки создавали летчику настоящую дымовую завесу из пороховых газов, часть газов попадала в воздухозаборники и приводила к помпажу двигателей. Проблему попадания пороховых газов в воздухозаборники удалось снять путем установки дефлекторов на стволы пушек, а вот "дымовую завесу" победить так и не удалось.

Несмотря на все эти сложности, на "Нортропе" праздновали победу.
В феврале 1964-го фирма получила первый экспортный заказ - 64 машины для Норвегии. Заказчик потребовал доработать исходный вариант F-5A, дабы обеспечить нормальную эксплуатацию в условиях Арктики. На норвежских F-5A(G) монтировались устройство обогрева лобового стекла кабины, тормозной гак для посадки на короткие ВПП горных аэродромов. Затем последовали предложения от Ирана, Греции, Южной Кореи и к концу 1965-го портфель заказов фирмы составлял около 1000 истребителей. F-5A действительно становился "международным" истребителем.
Требование ВВС использовать перспективный легкий истребитель в роли дневного фоторазведчика на "Нортропе" предвидели, работы по проекту N-156C со сменной носовой частью фюзеляжа начались в октябре 1963-го. За основу при проектировании взяли специальное оборудование разведчика RF-104G с четырьмя фотоаппаратами. Работы по RF-6A велись неторопливо и он поднялся в воздух только в мае 1968-го. Предусматривалась, как того и требовали ВВС, взаимозаменяемость носовых частей F-5A и RF-5A, однако из-за сложности такая замена не практиковалась.

В феврале 1964-го совершил первый полет двухместный истребитель F-5B. В отличие от УТС Т-38, воздухозаборники F-5B были большего сечения, имелись подкрыльевые пилоны. Носовая часть фюзеляжа F-5B определенным образом спрофилирована с целью создания подъемной силы, поскольку размещение второго члена экипажа привело к смещению вперед центра тяжести самолета и возникновению в полете дополнительного момента на пикирование. Дополнительная подъемная сила в какой-то мере компенсировала пикирующий момент.
Одновременно с разворачиванием серийного производства F-5A/B, началось проектирование специализированной разведывательной модификации RF-5A. Новый самолет получил специально спроектированную продолговатую носовую часть с тремя, а позже четырьмя 70-мм камерами KS-92. Конструкция отсека позволяла производить замену пленок АФА в течение 5 минут. При этом, штатное пушечное вооружение самолета было сохранено. Поставки серийных RF-5A начались в 1965 г. а всего их было выпушено 89 штук.

В начале 1965 г. по заказу USAF фирма Nothrop переоборудовала 12 F-5A специально для участия в операции Skoshi Tiger во Вьетнаме. Нижняя часть кабины и фюзеляжные топливные баки прикрыли броней общим весом 100 кг. С левой стороны фонаря кабины установили оборудование для дозаправки в воздухе, кабину оборудовали гироскопическим индикатором местоположения самолета. Самолетам присвоили обозначение F-5C и 23 октября 1965 г. подразделение, вооруженное ими, перелетело через Тихий океан, с двумя дозаправками в полете от топливозаправщика КС-135 на базу Bicn Ноа в Южном Вьетнаме. Через пять часов после прибытия эскадрильи был совершен ее первый боевой вылет. F-5C интенсивно использовались для сопровождения штурмовиков, разведывательных полетов, ударных операций над Вьетнамом в течение четырех месяцев. Средний налет составил 62.5 часа на машину в месяц. Самолет был оценен как весьма эффективный, и с этого момента началось его широкое применение.

Важным этапом в совершенствовании самолетов семейства F-5 стал F-5N (F-5A-15), созданный па базе F-5A. На самолет установили новый двигатель J85-GE-15 с тягой 1327 кг. (1950 кг. па форсаже). Его главным внешним отличием стало размещение на боках фюзеляжа, между крылом и стабилизатором, створок дополнительного забора воздуха для двигателя. Применение па F-5N новой носовой стойки, позволявшей изменять угол наклона самолета при старте с О до 3 градусов, снизило длину разбега. Существенным отличием от F-5A стала замена в носовой части пушечного вооружения на радар. F-5N нес пять пилонов для подвески вооружения.
Менеджеры "Нортропа" изначально рассчитывали не только на экспорт истребителей, но и на их лицензионное производство в третьих странах. Переговоры с европейскими авиастроительными фирмами SABCA, "Фиат" и "Фоккер" о возможности производства N-156 начались еще в 1959-м. Изучалась возможность сборки самолетов в Англии, Японии и Австралии. Однако европейские страны НАТО выбрали в качестве основного истребителя не F-5A, a F-104G, который и стали производить в Европе по лицензии. Фирме "Нортроп" пришлось отложить свои планы, - отложить, но не похоронить.

Возросший спрос на F-5A/B потребовал создания модификаций, более полно удовлетворяющих требования заказчика. Так по заказу Норвегии были созданы F-5A(G) и F-5B(G), приспособленные к эксплуатации в тяжелых северных условиях. По сравнению с базовой моделью они имели усовершенствованную кабину, измененный состав оборудования, тормозной гак для сокращения пробега при использовании наземного аэрофинишера. Было выпущено 75 F-5A(G) и 22 F-5B(G).

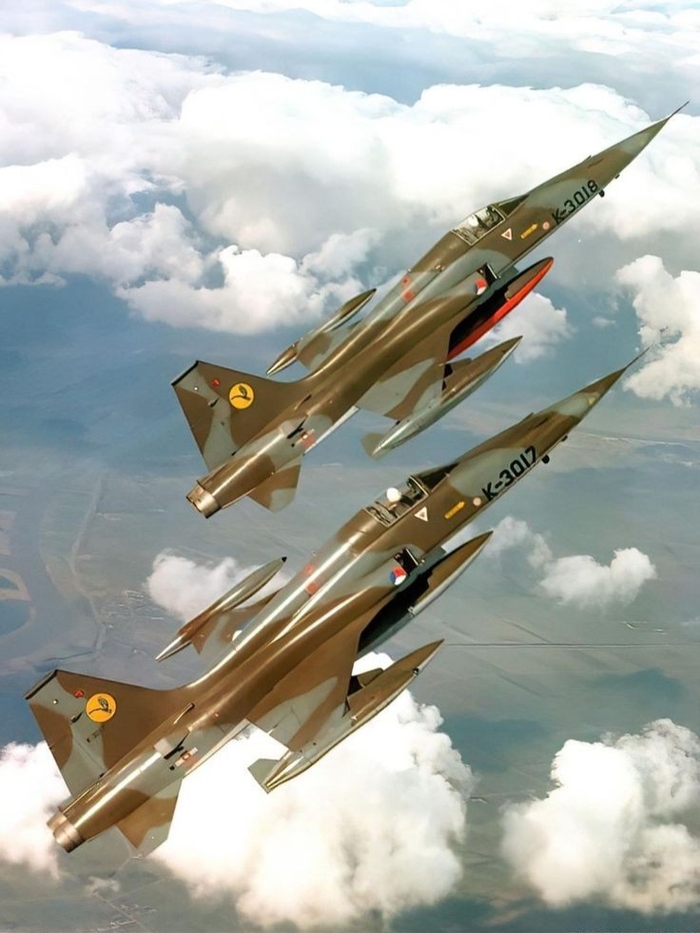

Теперь зеленый свет легкому истребителю зажгла Канада. В 60-е годы эта страна резко сократила свой военный бюджет, речь велась о ее демилитаризации. Однако вскоре потребовалась замена устаревшим "Супер Сейбрам" и неудачным "Старфайтерам". Наиболее вероятным кандидатом представлялся "Фантом". Однако его считали слишком дорогим, в то время как F-5, с точки зрения стоимости и эффективности, был близок к идеальному. Контракт на лицензионное производство F-5 заключили в 1965-м.

Канадские истребители CF-5A отличались от исходного варианта двигателями J85-GE-15, позволявшими самолету развивать сверхзвуковую скорость на малых высотах, телескопической носовой опорой шасси, удлинение которой увеличивало взлетный угол на 3°, расширенным составом подвесного вооружения.
В Канаде F-5 использовались в роли тактического истребителя. RCAF (Royal Canadian Air Force) считали, что самолет наиболее полно отвечает военной доктрине, климатическим условиям и производственным мощностям страны. Самолетам были присвоены новые обозначения. При этом F-5А стал обозначаться как CF-5A, а F-5B - CF-5D. На самолеты устанавливались двигатели J85-Can-15 тягой 1950 кг, канадского производства. Часть самолетов F-5A, выпущенных по лицензии фирмой Canactair получили обозначение CL-219. CF-5A существенно отличались от своих американских собратьев. С правой стороны фюзеляжей устанавливалась система дозаправки в воздухе, было усилено лобовое стекло, по бокам фюзеляжа устанавливались створки дополнительного забора воздуха, монтировалась носовая стойка такая же как на F-5N, тормозной гак и модифицированная электроника. CF-5D имел те же изменения, по дополнительно оснащался лазерным целеуказателем. Благодаря более мощному двигателю, канадские модели CF-5A имели взлетный вес на 13%, a CF-5D на 17% больше чем самолеты американского производства. 28 февраля 1968 г. RCAF были переименованы в CAP (Canadien Air Force), в связи с чем CL-219 получил новое обозначение - CF-116. Всего в ВВС Канады было поставлено 89 одноместных и 46 двухместных самолетов местного производства, часть из которых впоследствии была продана Венесуэле.

После заключения канадского контракта и начала поставок истребителей в различные страны мира "Нортропу" все-таки удалось прорваться и на европейский рынок. В 1967-м был заключен контракт на лицензионное производство F-5А с испанской фирмой CASA, в 1969-м - с голландской "Фоккер".
Испанцы выбрали стандартный F-5A, хотя им предлагали вариант, оснащенный РЛС, зато голландцы внесли в самолет массу усовершенствований. Так, было введено промежуточное положение выпуска предкрылков и закрылков, что улучшило горизонтальную маневренность самолета. Простейший оптический прицел заменили гиростабилизированным с вычислителем фирмы "Сперри", ввели доплеровскую навигационную систему с движущейся картой местности. На усиленные подкрыльевые пилоны стало возможным подвешивать топливные баки по 1040 л. Самолеты, предназначенные для поставок в Испанию, в США имели обозначение SF-5. Непосредственно в Испании они получали новые обозначения. Так 18 SF-5A получили обозначение С-9, 36 SF-5B - СЕ-9 а 18 SRF-5A - CR-9. Самолеты первоначально собирались из готовых узлов, поставленных из США, а впоследствии по лицензии изготовлялись испанской фирмой CASA. На них устанавливались американские двигатели J85-GE-13.

На 2025 год несколько сотен истребителей семейства F-5 состоят на вооружении ВВС почти тридцати государств мира. Ряд фирм предлагает проекты модернизации их с целью продления срока службы на десять-пятнадцать лет. Так, с помощью израильской фирмы IAI модернизированы истребители Чили и Сингапура. Бельгийская SABCA модернизирует самолеты Индонезии, а "Нортроп-Грумман" совместно с фирмой "Сам-сунг" - южнокорейские машины.
Первые семь F-5A и пять F-5B поступили в 4441 -й центр подготовки экипажей в августе 1964-го. Этот центр специально сформировали на авиабазе ВВС США Вильямс для переучивания иностранных летчиков на самолеты F-5. В сентябре к обучению приступила первая группа, состоящая из шести иранских курсантов, четырех корейцев и двух американцев. Американцам предстояло изучить новый истребитель для того, чтобы впоследствии, при необходимости, оказывать помощь в освоении самолетов за пределами США

Первым же боевым подразделением, получившим истребители F-5, стала иранская эскадрилья. В июне 1965-го эскадрилья достигла состояния первоначальной боевой готовности. Через месяц к боевому дежурству приступили F-5 341 -й эскадрильи ВВС Греции, в сентябре -10-й эскадрильи ВВС Южной Кореи.

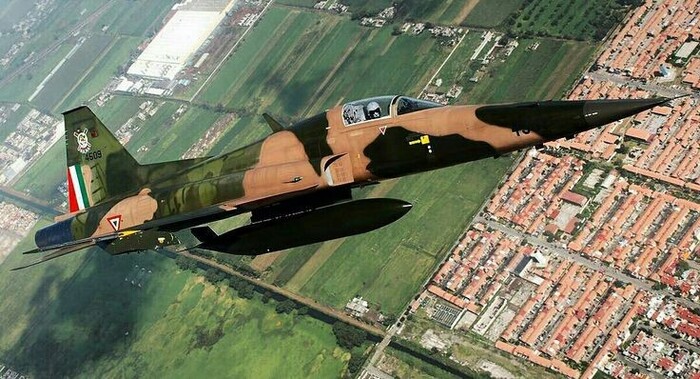

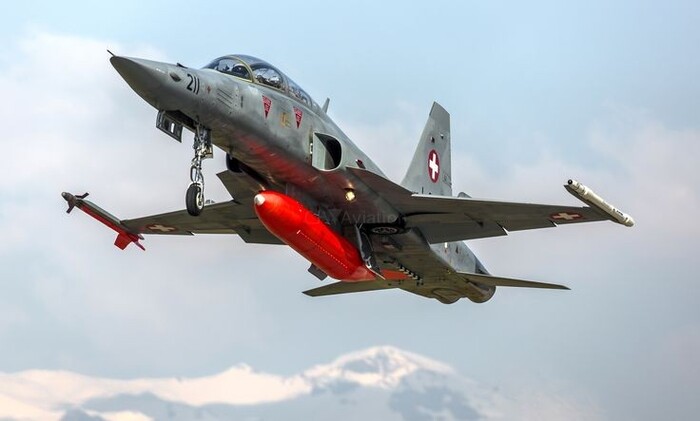

F-5 различных модификаций состояли или состоят на вооружении ВВС Бахрейна, Бразилии, обоих Вьетнамов, Голландии, Гондураса, Индонезии, Иордании, Испании, Йемена, Канады, Кении, Ливии, Малайзии, Мексики, Марокко, Норвегии, Саудовской Аравии, Сингапура, Судана, США, Таиланда, Туниса, Тайваня, Турции, Филиппин, Швейцарии, Эфиопии.

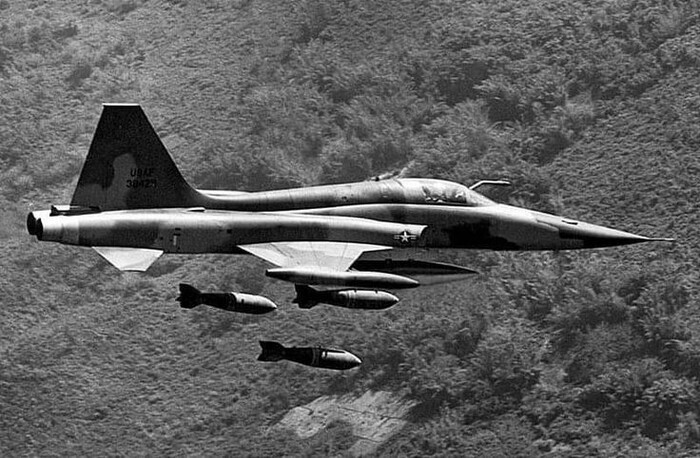

Первыми в боевых условиях проверили легкие истребители американцы во Вьетнаме. Специально для войсковых испытаний в июле 1965-го сформировали 4503-ю тактическую авиационную эскадрилью с 12-ю истребителями выпуска 1963-го и 1964-го годов. Перед отправкой во Вьетнам на самолеты установили бронезащиту массой 90 кг, сбрасываемые подкрыльевые пилоны для вооружения, систему дозаправки в воздухе и прицелы с вычислителями (иногда эти машины называют F-5C). В заключение - серебристые машины получили трехцветную камуфляжную окраску. Единственным летчиком эскадрильи, имевшим опыт полетов на F-5, оказался ее командир подполковник Эдвард Джонсон.

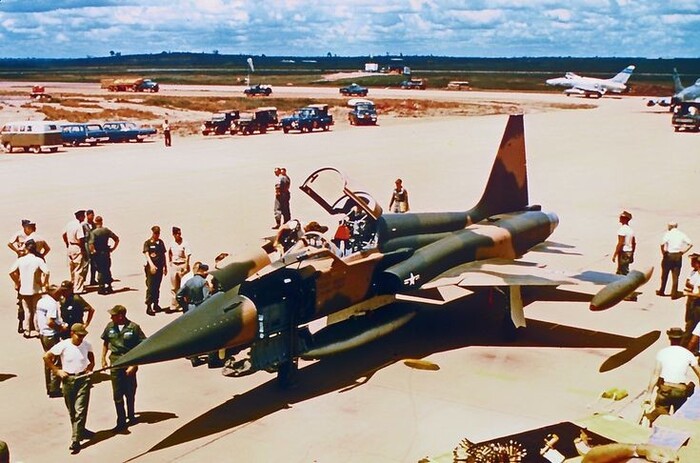

Программа испытаний самолетов в Индокитае получила название "Скоши Тайгер" (искаженное японское "маленький тигр"), благодаря которому неудобопроизносимое официальное название истребителя "Фридомфайтер" сменилось звучным "Тайгер".

Испытания на боевое применение начались сразу же после взлета с авиабазы Вильямс в октябре 1965-го. Двенадцать машин совершили длительный перелет через Тихий океан в сопровождении транспортных С-130, выполнив шестнадцать дозаправок в воздухе и посадки на аэродромах в Гавайях и на Филиппинах. Свой первый боевой вылет "Тигры" совершили всего через четыре часа после приземления в Бьен Хоа.
На первом этапе испытаний эскадрилья должна была действовать с хорошо оборудованной базы, такой как Бьен Хоа, на втором - с полевого аэродрома. Однако перебрасывать новейшие самолеты на относительно плохо охраняемые передовые аэродромы не стали из-за невозможности обеспечения безопасности истребителей на земле. Вьет Конг добился очень больших успехов в нападениях на американские и южновьетнамские авиабазы. Обстрелам из минометов и безоткатных орудий подвергались даже такие крупные базы, как Бьен Хоа, Да Нанг и Ча Лай, причем самолеты и вертолеты получали повреждения при каждом обстреле. В качестве альтернативы полевому аэродрому пришлось выбрать авиабазу Да Нанг. Также из программы исключили и полеты над территорией Северного Вьетнама.

После окончания первого этапа испытаний в декабре 1965-го эскадрилью перебросили на авиабазу Да Нанг. В феврале 1966-го самолеты вернулись в Бьен Хоа, а вскоре завершилась операция "Скоши Тайгер". За три с половиной месяца летчики эскадрильи совершили около 2700 боевых вылетов, налетав 4000 ч. Они уничтожили не менее 2500 различных строений, 120 сампанов, около 100 грузовиков, примерно 50 укреплений. Собственные потери составил один F-5, сбитый в декабре из стрелкового оружия. Летчик катапультировался неудачно и умер в госпитале. Еще два "тигренка" получили попадания ракет ПЗРК "Стрела" в двигатели, но смогли на одном работающем ТРД вернуться на базу. Все боевые вылеты совершались только для борьбы с наземными целями.
Отзывы о боевой работе истребителей были весьма противоречивыми. Летчики отмечали превосходную устойчивость и управляемость самолетов при всех вариантах боевой нагрузки. Особо подчеркивая, что самолет практически невозможно ввести в штопор, за счет малых размеров и хорошей маневренности F-5 представлял сложную цель для зениток Вьет Конга (согласно статистике в "Супер Сейбр" попадали один раз в девяносто вылетов, в F-5 - один раз в 240 боевых вылетах), простоту технического обслуживания и надежность машины. В то же время дальность оказалась недостаточной, масса боевой нагрузки также была мала, зато взлетная дистанция -слишком большой.

На взлете в двигатели часто засасывало посторонние предметы. К концу декабря в США пришлось отправить на ремонт из-за повреждений, полученных на взлете, 41 двигатель, то есть за два месяца почти на всех самолетах движки поменяли два раза!
Как отмечают американцы, операция "Скоши Тайгер" преследовала политические цели - в случае удачи "Нортроп" рассчитывала пропихнуть свое изделие в тактическую авиацию США. ВВС, как могли, отпирались от этого самолета и даже не стали всерьез анализировать результаты вьетнамского опыта. Зато Южный Вьетнам освоил F-5 и штурмовики А-37.

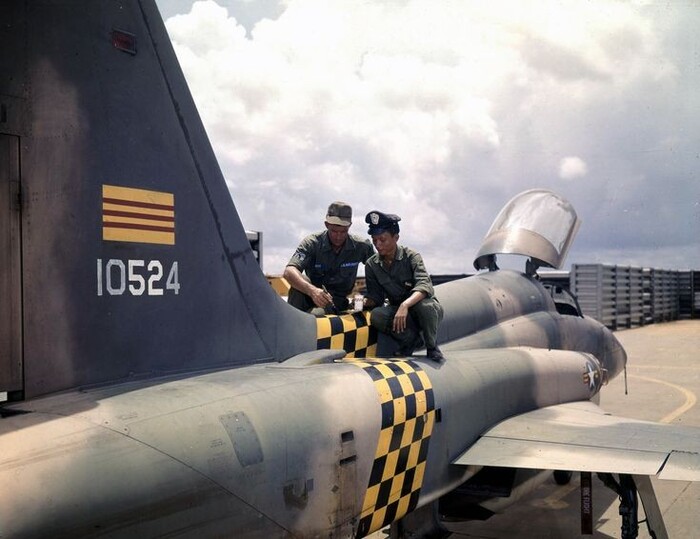

Определенные трудности в процессе обучения вызвал малый рост вьетнамских летчиков, пришлось подкладывать на кресло специальные подушки, на педали -деревянные бруски и удлинять ручку управления. Переподготовка летчиков 522-й эскадрильи ВВС Южного Вьетнама на авиабазе Вильямс закончилась в августе 1966-го.
