Ранее я уже рассказал, как были отремонтированы 6 из 10 консолей. Значит, осталось еще четыре. В этом посте расскажу, чем все закончилось, что еще пришлось докупить и почему новый Китайский дисплей не так-то просто уместить в старый корпус.

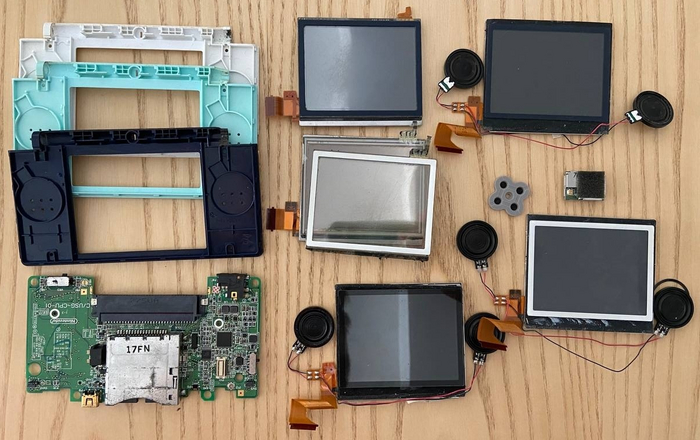

Начал я с того, что тщательно помыл все разобранные консоли. Аккуратненько, мыльной водой и щеткой оттер весь пластик. И другой щеткой и спиртом протер все платы. То, что на фото выше - рабочие компоненты, которые мне еще пригодятся. А вот ниже фото с компонентами, которые точно сломаны, но еще могут быть использованы как доноры. На фото видны три детали корпуса, на которых треснут шарнир, и красивому ремонту они не подлежат совсем. Можно только подшаманить с эпоксидкой. Далее одна основная плата не подает признаков жизни. Если будет время, еще поразбираюсь, почему. Далее сломанными оказались два нижних экрана, четыре верхних (один не попал на фото) и один wi-fi модуль. Ну и одна резинка от крестовины совсем истерлась и порвалась.

Что получается, одна консоль восстановлению не подлежит: корпус сломан, плата не работает, оба дисплея тоже. Даже если я починю плату, дисплеи ремонту не подлежат, и покупать новые финансово неэффективно. Так как вы видите еще одну пару нерабочих дисплеев, то можно смело сказать, что еще одна консоль тоже едва ли ремонтопригодна. Чем менять оба дисплея, проще оставить её на запчасти на будущее. Но вот еще две починить точно стоит.

Черная консоль

Во-первых, у неё не работала крестовина. Но это я вылечил тщательной очисткой контактов. Во-вторых, нижний экран не отзывался на нажатия, для этого я купил новый диджитайзер. В этом посте рассказывал, что это по сути просто наклейка на дисплей со своим коннектором, и стоит она 100-200 рублей на Алике.

Ну и в-третьих, нужно заменить верхний дисплей, который я ожидал из Китая. Что интересно, NDSL - единственная консоль от Нинтендо, где верхний и нижний дисплей одинаковые. Да, у них разные шлейфы, так как у верхнего распаяны еще и выходы на динамики. Да, на нижний наклеивается и подключается диджитайзер для считывания нажатий. Но по существу это абсолютно одинаковые дисплеи. И оказалось, что в погоне за унификацией, братья китайцы несколько изменили конструкцию. Я, честно говоря, на какое-то время даже впал в ступор. Думал, что мне прислали не тот дисплей, а я их купил сразу два.

Я даже погуглил и нашел таких же бедолаг, как я. И им все писали, что это дисплей не от Лайт консоли, а от оригинальной DS, так называемой fat (первая консоль была толстой, её так и прозвали). Но я не поверил, что китайцы могли меня обмануть и решил сперва протестировать, а потом уже писать жалобу и оформлять возврат.

Вот так в корпусе стоит оригинальный дисплей

А вот так в корпус ложится китаец.

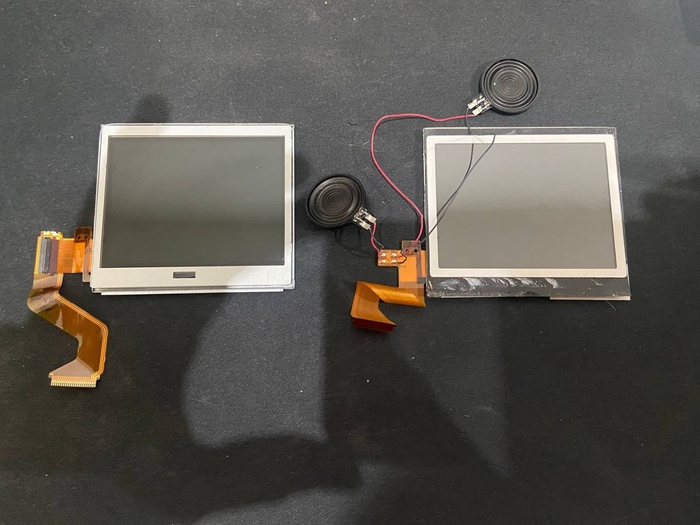

Настало время включить смекалку. Поворочав шлейф и дисплей, я сделал вот так.

И это помогло: при таком сгибе шлейф можно скрутить и продеть в ухо шарнира, как родной. Ну и надо не забыть перепаять динамики со старого дисплея на новый.

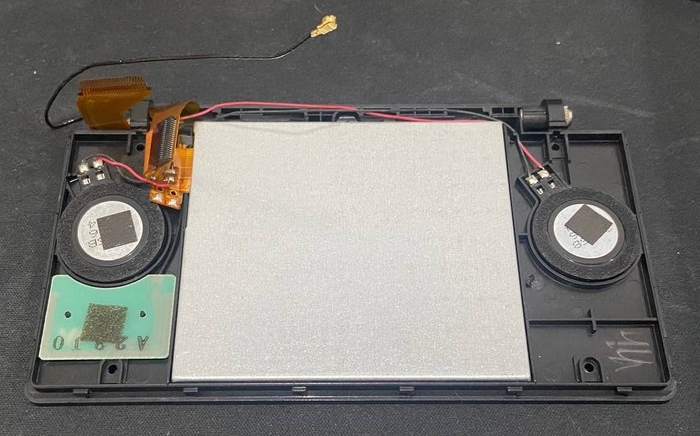

На радостях от достигнутого инженерного успеха, собираю всю консоль. Радость была такой большой, что на новый дисплей забыл переклеить черную рамку. Приходится все полностью разбирать, переклеивать рамку и собирать на место. Кстати, наклейки на болтики, которые расположены по периметру от верхнего дисплея, тоже купил на Алишке за копейки, и они отлично подошли.

В будущем постараюсь быть более внимательным, но как итог - еще одна консоль полностью в рабочем состоянии!

Мятная консоль

Для мятной консоли я заказал новый верхний дисплей, новый диджитайзер для нижнего дисплея и новую пластиковую деталь с шарниром, которых у меня три было сломанных. Показывать тут процесс особо незачем, так как все эти замены я уже описывал ранее. Главное, что теперь она тоже полностью работает. Обратите внимание, что, к сожалению, четыре оригинальные заглушки на болтики плохо встали на новую деталь.

Итог: и что там с деньгами?

У меня получилось отремонтировать 8/10 консолей. С учетом доставки каждая отдельная консоль обошлась мне в 1,000 рублей.

Черная консоль из этого поста в ремонте обошлась в 2,100 рублей. А мятная с заменой экрана (1,071р), диджитайзера (77р) и детали экрана (279р) в 2,439р.

Общие расходы на все 10 консолей и все детали (хоть я и не все их использовал) составили 14,355 рублей. Это значит, чтобы выйти в плюс, хоть это и не цель, нужно продать 8 консолей по 1,800 рублей за штуку. Например, на авито за такую цену продают сломанные, а рабочие от 3 до 5к.

Но посмотреть цены - не равно продать, так что пожелайте мне удачи, ведь продавать я буду не на Авито, а на мексиканском Ebay и facebook Marketplace.

А вот все восемь во включенном состоянии.

Я тут осознал, что мною написано уже больше 100 постов о замене стекол на дисплеях, и среди них нет ни одного про iPad, хотя мы переклеили их уже целую кучу. Но писать о них было либо неинтересно, либо некогда)

Однако этот iPad особенный, потому что причина его ремонта выглядит примерно так)

Вообще, Apple не чинит iPad и считает их неразборными устройствами. Поэтому, если вы разбили свою доску для просмотра мультиков за сотню тысяч славянских рупий, официалы предложат вам просто обменять айпад на новый.

Раньше найти расходку для iPad было либо невозможно, либо качество их было таким, что лучше реально купить новый планшет.

Сейчас ситуация на рынке улучшилась, но на половине тачскринов в продаже не работает Apple Pencil или нет антиблика и нормального напыления на датчиках, или стекло без олеофобного покрытия.

Поэтому, чтобы разобраться во всем этом без пол литра и не купить мусор, нужно много времени, усилий и нецензурной лексики. При этом руки должны быть не ниже уровня плеч)

Так что с iPad ситуация сложная, но мы здесь не просто мемами раскидываемся, но и за качество паримся, так что ближе к делу.

Знакомьтесь, на замене стекла iPad Pro 11 4-го поколения 2022 года с процессором M2 за 100к, на котором нет ни одной трещины)

Сначала кажется, что здесь нечего менять, но стоит чуть поближе приглядеться — и все становится понятно. Все стекло в очень глубоких царапинах.

И если вы думаете, что он пал в бою от поножовщины или на нем резали овощи, то вы ошибаетесь. До такого состояния ему помог дойти ребенок, который решил немного потереть экраном о пол)

На вопрос, что там такого было на полу, чтобы так поцарапать стекло, ответ прост — песок.

Причем нашел он его не в песочнице, а в чистой квартире на таком же чистом полу. Этот невидимый на первый взгляд песок есть буквально везде: в карманах, сумках, на поверхности столов и, естественно, на полу.

Поэтому если вы все еще думали, что стекло царапается от воздуха или от ключей в кармане, спешу вас разочаровать — от железа или воздуха стекло никогда не поцарапается. А вот от песка, асфальта, корунда и алмаза оно царапается за секунду)

Отполировать дисплей на эту вундервафлю нереально. При полировке стекло мгновенно деформируется, а матрица перегревается от температуры. Даже если охлаждать полировочный диск с помощью воды, то зальется подсветка.

Так что нормально полируются только стекла на часах, а все остальное — из разряда фантазий.

В итоге остается только два выхода: либо менять дисплей целиком за 30 тысяч рублей, либо пробовать менять только стекло за 16к. Естественно, второе интереснее, так что этим и займемся)

Для начала выклеиваем весь дисплей из рамы, который держится на дубовом двухстороннем скотче. Сама Apple делать это нормально не умеет, поэтому отказывается ремонтировать свои планшеты вообще.

Затем нужно повернуть дисплей по диагонали, потому что под ним очень короткий шлейф Face ID, который легко оторвать, дернув дисплей чуть сильнее.

Далее вынимаем весь дисплей с целой проклейкой предварительно открутив винты и отключив все шлейфы.

Китайцы иногда оставляют на память куски стикеров или отпечатки своих ладоней внутри в качестве сувениров о качестве Apple. Но я такое не оцениваю и убираю)

Далее снимаем магниты для чехла.

И отделяем их, сохранив родную проклейку.

Затем отделяем от стекла датчики Face ID и освещения, сохранив на них родной скотч и позиционирование.

Заводим струну между стеклом и тачскрином.

И срезаем старое стекло.

Чистим тачскрин от клея и проверяем, что все работает.

Самая главная проблема замены стекла на планшетах в том, что если сделать что-то неправильно во время склейки, то заново срезать стекло будет очень тяжело, потому что свежая оса пленка приклеивается обратно, как только она срезается с труной, и нужно пройтись струной раз шесть, чтобы превратить её в кашу и отделить стекло от матрицы. Так что нужно сделать с первого раза все идеально)

А теперь время достать новое стекло для замены.

Убираем все пылинки в антипылевой комнате и склеиваем матрицу с новым стеклом в вакуумном прессе.

И достаем готовый дисплей без единой пылинки под стеклом)

Затем наносим двухсторонний скотч на рамку, предварительно обработав её праймером с герметиком по углам.

Собираем все обратно.

И проверяем, что все работает.

И олеофобный слой проверим — куда же без него!

Доска для резки овощей готова, можно забирать)

По цене замена стекла вышла в 15 900 рублей вместо 30 000 за замену дисплея. Такие дела)

Всем удачных ремонтов!

Планшет можно прислать с помощью СДЭК, Яндекс Маркета, Boxberry или Почты России (доставка бесплатная в обе стороны на замену стекла от 5000 рублей).

Для жителей Санкт-Петербурга есть бесплатная доставка курьером от 5000 рублей заказа в пределах конечных веток метро.

Плюс теперь у нас есть скидки!

Скидка на первый ремонт — 3%, на второй — 5%.

А дальше, чем больше ремонтов, тем больше скидка!

г. Санкт-Петербург

Все цены тут:

Самый удобный бот со всеми ценами, условиями и сроками на ремонт

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с детской самодеятельностью. Всем Добра)

Или обзор ремонта самой редкой неисправности на яблоках - спонтанный отказ тачскрина. Наглухо.

Запрос:

Собсно вариантов ремонта напрашивается два:

1. Тупая замена дисплея как дилетанский ремонт, который сделают в любом сарае.

2. Замена контроллера тачскрина на самом дисплее.

3. Ремонт самой микросборки с сохранением оригинальной автояркости и ремонт без ошибок.

4. Мож чево на плате сдохло.

Тут их 4, но ладно, лень переписывать.

Итак, есть старенький Iphone 14 pro

В запросе телефон греется в нижней части и для определения местности нагрева использую тепловизор

Что тут?

Понятно.

Первый и четвёртый пункт исключается.

Разбираю с использованием автоматической спец.тачки

Сиди кури и лей спирту)

Теперь взгляну тепликом с обратной стороны дисплея на саму микросхему

Белая точка левее посередине внутри сборки - нехорошо.

Тут должна была быть фотокарточка с моего рентгена, чтобы было нагляднее куда копать, но так как я этих сборок распилил довольно много при разных заменах дисплея без ошибок и прочей радости, то знаю, что в этом месте находится каскад конденсаторов, один из которых наверняка хлопнул)

Копаю

Вот поближе

Знаете как псовки копают туннели?

Так вот я так же сидел со скальпелем xD

Особо умные "мастера", которые скажут - вот, обратно новый кондюк не запаял, ай ай ай - идите нáхой, а для клиентов обьясню: запаивать не рекомендуется, так как матрица может сгореть, а потом их дублируют также пачка конденсаторов на плате и мне не хотелось портить красоту внутри телефона. Всё должно быть красиво. Потеря одного не критична.

Далее сборка с проклейкой и сохранением влагозащиты

Которую я проверяю не грушей и монометром от тонометра, а нормальной автоматической техникой

Далее заклею ремакс за косарь чтобы было хорошо

Протираю пальцы отпечатков и готовлю к выдаче эту радость.

Ошибок.нет.

Вот виновная мелочь

Которая обошлась клиенту в 15 тысяч рублей.

При этом ремонте я не только сделал всё точно, чисто и красиво, но также сохранил родной тритон и автояркость, дисплей в настройках без ошибок, а благодаря новой оригинальной вспененной проклейке сохранил влагозащиту и при этом значительно сэкономив клиенту деньги на замене дисплея, а это на минуточку, снятый оригинал на момент этого поста стоит у меня 38 тысяч!

Не, конечно можно купить софт олед за 15к и сказать: "вай брат! Эта ариджинал, обижаешь", но я с 11 линейки ставлю только оригиналы и никакие другие.

Да, новая защотвлаги дождь и кратковременные погружения держит, а вот снимать в солёной воде или бассейне пару часов под водой сомневаюсь что и родная проклейка бы выдержала)

Ремонт, кстати, сделал за 40 минут. Так, между действительно заковыристыми ремонтами, например такими

Но это не мой ремонт, это нужно переделать за косяком другого сервиса.

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/RFon_service

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon,

Увидимся))
