Всем доброго дня. Подготовили для вас очередной разбор:) Вот любим мы это дело, особенно когда у нас на разборе топовые флагманы нынешнего года. Сегодня как раз так.

Представляем Huawei Mate 10. Телефон-революция в мире искусственного интеллекта у смартфонов, но вот вопрос: увидим ли мы революцию внутри?

Снять крышку оказалось легко (нет).

Как мы можем наблюдать, основная плата смартфона сидит на 8 винтах. В свою очередь нижняя суб-плата смонтирована на 6 винтах.

Берем инструмент, и приступаем к скручиванию верхнего крепления. Сделав это, снимаем защитную рамку, которая крепится на клипсах, вместе с защитной пленкой.

Итак, давайте по порядку. Здесь видим коаксиальный кабель, а также системные шлейфы: межплатный, шлейф аккумуляторной батареи, шлейф дисплейного модуля, шлейф сканера отпечатков пальцев, и шлейф боковых кнопок. Еще на плате имеются защитные экраны по обе стороны от основной камеры, видны задняя сторона фронтальной камеры и непосредственно сам модуль двойной камеры. Гнездо 3,5 мм миниджек нашло место в верхней части, которое также запитано на небольшом шлейфе.

Поочередно размыкаем шлейфы нашего Mate 10. Удалим лоток для сим-карт.

Чтобы успешно изъять материнскую плату смартфона, аккуратно отодвигаем все шлейфы, чтобы они не мешались и не были повреждены. Поддеваем ее в правом нижнем углу лопаткой. Она должна приподняться и стать доступной для полного извлечения.

На обратной стороне платы расположились шлейф двойной камеры, и защитные экраны, на которых щедро нанесена термопаста, естественно для более лучшей отдачи тепла от жизненноважных микросхем смартфона.

Переворачиваем и демонтируем фронтальную камеру с ее законного места. Далее снимаем экраны. Самый подходящий инструмент для этого - пинцет. Советуем снимать экраны постепенно и по их контуру.

Вновь переворачиваем плату и отсоединяем коннектор основной камеры, далее удаляем оставшиеся защитные экраны. На правой стороне видим процессор Kirin 970, чуть выше основная и оперативная память. На процессоре опять же достаточно много термопасты. И не только на нем, кстати. С левой стороны сим-ридер.

С материнской платой все. Возвращаемся к смартфону.

Винты в нижней части смартфона, о которых мы говорили ранее, убираем. Первым делом отсоединяем коаксиальный кабель. Снимаем с клипс рамку нижней вспомогательной платы. Кстати, прямо на ней установлен динамик, который может несколько затруднить извлечение. Поэтому стараемся сделать это без резких движений. После становится свободен и межплатный шлейф с дополнительной платой. Нам открылись дактилоскопический датчик и вибромотор.

На нижней рамке нашел место динамик и контакты к нему, так называемая система бузер.

На вспомогательной плате расположился системный разъем USB Type-C, два микрофона и коннектор межплатного шлейфа, это все.

Что же у нас осталось на корпусе самого смартфона? Голосовой динамик и разъем для наушников джек. И даже тут наблюдаем следы термопасты, которая передает тепло уже на корпус телефона, что говорит о его металлической основе.

Собственно, большую часть занимает литий-ионная аккумуляторная батарея на 4000 мАч.

Пожалуй, на этом и закончим.

Всем спасибо за внимание! Будем рады комментариям

ППроба пера, так сказать. Иногда занимаюсь обслуживанием станков, решил запилить пост, как как приводил в порядок ушатанную "мимаку". Фотал с середины процесса. Фотки шакальные, поэтому тапками кидайте, не жалейте.

Каретка, что было

Снимаем демпферы, головки

Снимаем головочные шлейфы, один оказался залит. По хорошему, надо менять или восстанавливать контактную зону, но запасного не было, да и после прочистки спиртом, шлейф оказался в норме

После, того как все снято, разбираем головочную площадку и чистим от грязи и чернильной пыли

Устанавливаем пружинки для держателей головы

В процессе меняем датчик шорины и толщины материала, так как при работе они давали ошибки

УУстановку головок и их калибровки опишу потом, если за интересует.

Ещё раз, смело критикуйте и кидайте тапками. Клиентов для минусов нет.

Ну вот и я наконец то наткнулся на чудо китайского гения. Как видно радиатор совсем маленький, и ни как не взаимодействует с кулером. Сам радиатор алюминиевая пластинка толщиной в миллиметр

Люди в России очень любят Xiaomi. Еще бы - та же самая скорость процессора, идентичная камера и такой же яркий дисплей как у лидеров рынка, но все это за меньшие деньги. Вот и мне в ремонт приносят все больше китайцев.

Залитый Xiaomi Mi5s. По началу не работал только сканер отпечатка пальца, но потом начал мерцать дисплей и отказал сенсор. когда я его уже начал разбить дисплей совсем не подавал признаков жизни - ни подсветки, ни изображения.

часть очевидных причин. Вообще залит оказался в районе разъема достаточно сильно. Если бы пролилось до платы и там окислилось - было бы гораздо хуже, но пока терпимо.

Т.к я не расклеивал дисплей от рамки, то понятия не  имел какой шлейф от чего и поэтому резонно думал, что это как раз таки контроллер тачскрина

каждый коннектор, как на шлейфе дисплея так и на субплате телефона был в коррозии

никуда не торопясь (хуже-то уже не будет) снимаем шлейф и начинаем потихоньку выпаивать все коннекторы, чистить и ставить на место

оклеиваем рамку и дисплей всякого рода теплоотводами - я использую последнее время фольгу. может кому-то хватит подложить металлический экранчик. это все дело привычки. главное закрыть пластик, чтобы не поплавился

Понемногу все приходит в приятный глазу вид

снимаем "контроллер тачскрина" чистим все ненужные окисления и коррозию вокруг

самой микросхеме тоже досталось

реболлим микросхему и устанавливаем на место

далее остаются еще несколько коннекторов

быть может кто-то и не стал бы снимать , а просто пропаял. Тоже не ошибка, но мне пока нравится так, чтобы уж наверняка ничего лишнего не осталось

подсветке как всегда достается больше всех. выгорела совсем ножка одна

Все вычищено, следов влаги не осталось, а дисплей все равно не работает. Немного погрустим, потом непременно берем себя в руки

сначала в левую

потом опять в левую. И отклеиваем дисплей от рамки. На удивление никаких оставшихся следов влаги не обнаружено. "контроллер тачскрина" оказался на самом деле контроллером сканера отпечатка пальцев. Вроде бы и сказочке конец. Берем новый дисплей, ставим старый сканер и радуемся, но все не так просто. Конечно я не первооткрыватель и до меня с этой проблемой уже столкнулись, даже на пикабу ( https://pikabu.ru/story/moya_pyatnichnaya_golovnaya_bol_ili_... ) но там люди тешили себя еще надеждами. сканер действительно не снимается вообще. уже после того, как я решил ставить новый дисплей и психонув решил просто посмотреть на сколько сканер прочно сидит на старом

очень прочно. Даже просто отколоть хоть половину сканера у меня не получилось. Только кусочки по краям. Казалось бы - можно купить новый сканер (они на самом деле продаются) и приклеить в новому дисплею - но и тут проблема: эти сканеры невозможно даже в фабричных китайских условиях приклеить к дисплею так, чтобы они работали. Тут невольно приходят на ум айфоны с их невозможностью замена сканера отпечатка пальцев. Да, тут не привязан к железу сканер (скорее всего), как на айфонах, но обычному пользователю без разницы техническая сторона вопроса - главное сканер нельзя поменять с новым дисплеем.

На али есть дисплеи в сборе со сканером отпечатка на эту модель(который я в итоге купил) , но и там сканер не работает, только как кнопка "home". так же на али есть якобы оригинальные дисплейные модули на эту модель, где вроде бы должен работать сканер, но цена им ~8к. Тут у меня уже аналогия с другим известным топом - самсунг, на которых суперамолед дисплеи только оригинал бывают (хотя есть инфа что появились на рынке чиносы, именно samoled, не ips, но через несколько месяцев работы отъезжают. так что мастера будьте аккуратнее). И очень часто, если телефону уже 2 года, то цена на дисплей такого самсунг - как цена такого же б/у телефона. Тут очень похожая ситуация.

Намеренно это сделано или досадный промах одной конкретной модели покажет только время и новые выпущенные модельки.

Все вышеописанное это мой личный опыт, так что если я в доску не прав и есть решение по этой моделе - буду рад услышать в комментариях.

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

В продолжении темы однокнопочных решений. ) Сегодня будем удалять аккаунт с Xiaomi. )

Делать будем UMT Box.

У телефона программно отключен EDL, по этому будем разбирать и замыкать тестпоинт. Можно по смотреть например в этой проге(идёт в комплекте с MRT донглом, запускается без него).

Цепляем коробок к компу, запускаем Ultimate Multi Tool - QcFire на вкладке Read & Tool жмём Reset Mi Acc, зажимаем тестпоинт, цепляем тел к компу.

Аккаунта, как не бывало. )

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1260

Привет моим подписчикам!!!!

Первая часть. Вторая часть.

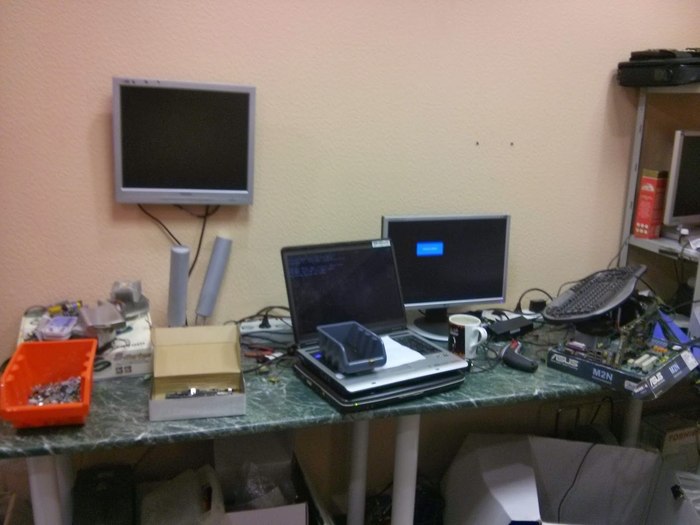

Год выдался весьма удачным. Занимался я только ноутбуками+ открылось новое направление. Я начал сотрудничать с одним из сургутских провайдеров, везли они мне на ремонт сетевое оборудование, в основном коммутаторы и волоконно-Оптический WDM Конвертеры. Коммутаторов было настолько много, что пришлось арендовать офис возле дома. Кстати, открою секрет, на замену дохлых делинковских БП идеально подходили по высоте  БП 12В. для светодиодной ленты )))

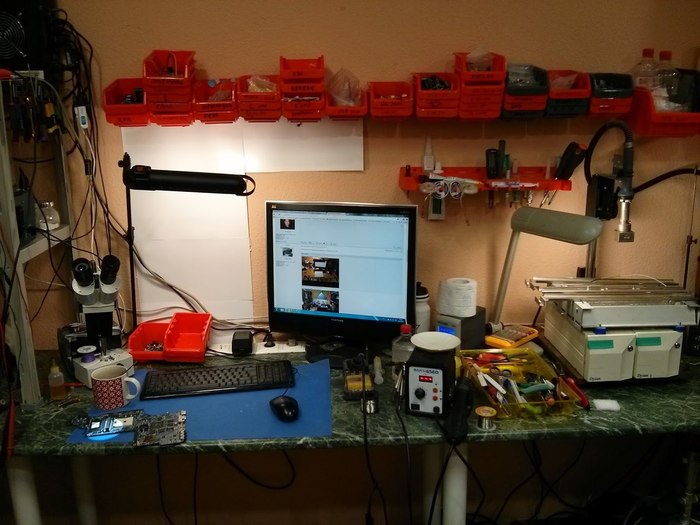

На фото сверху мой любимый PACE который до сих пор меня радует снизу 8 галогенок в корпусе от какого то автомобильного усилка.  Галогенками пользовался до техпор пока не положил отмытую плату, вода капнула на лампы... И все! Алискапут!!!  Новый таермостол появится уже в следующим году, об этом будет другой пост.

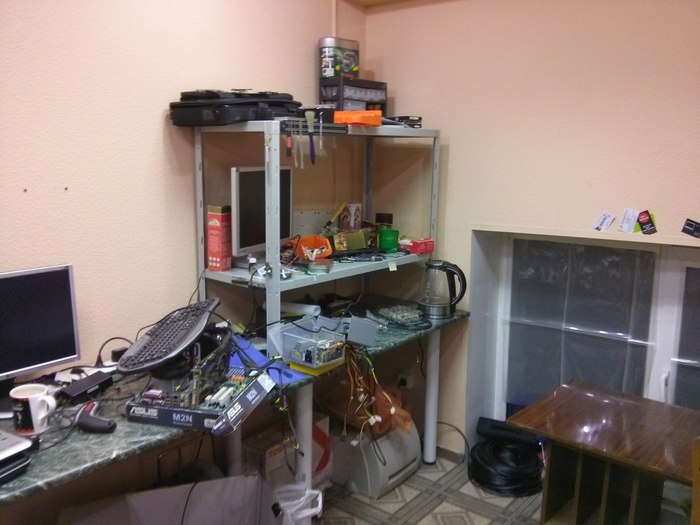

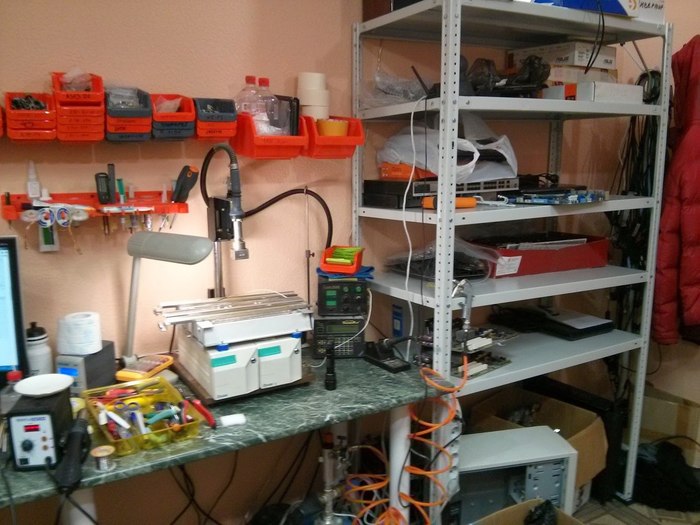

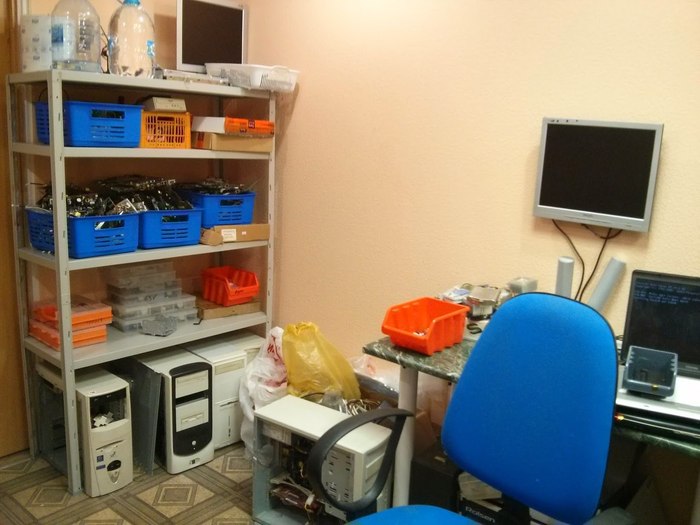

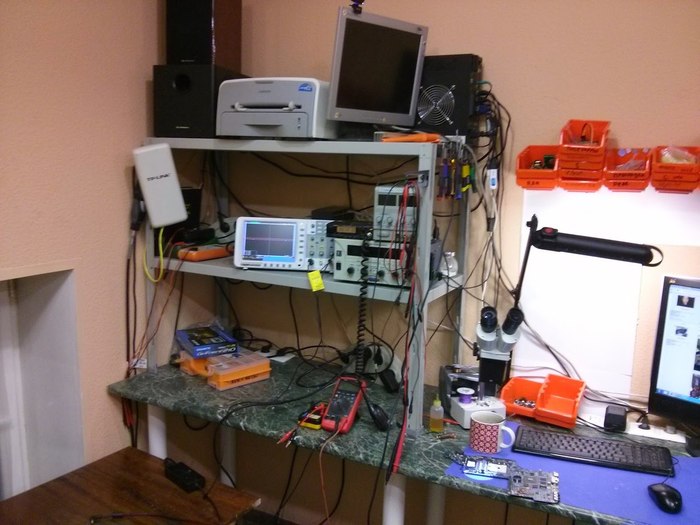

РемЗона выглядела вот так, фото по кругу. Из оборудования добавился фен BAKU  больше вроде ничего нового.

P.S.  мастерская до сих пор успешно работает. Но я уже как бы не причем...

Спасибо за внимание.Подолжение? Будет!
