Всем привет!

Да-да, знаю, что долго меня не было.... Постараюсь исправиться...

Принесли мне на ремонтик вот такой аппаратик. Типа, вырубился и более не включается.

Сразу распотрАшим его.

Забавную надпись увидел. Мне даже интересно стало...

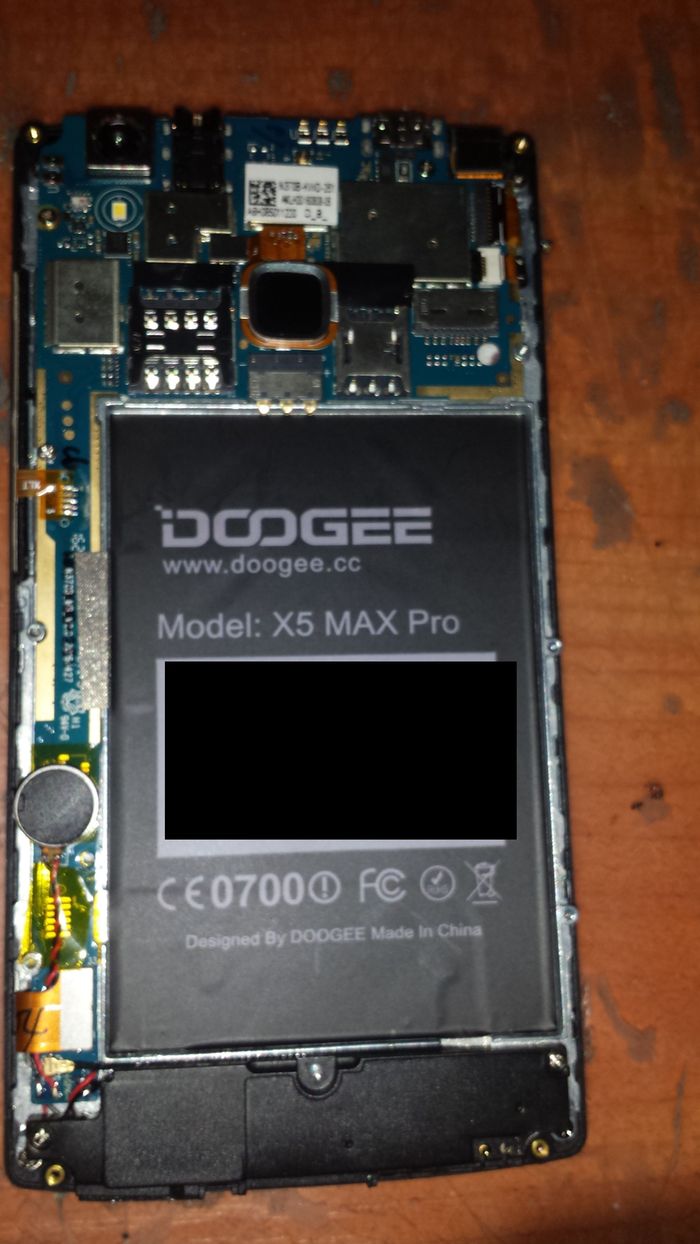

Так.... Снимем крышечку....

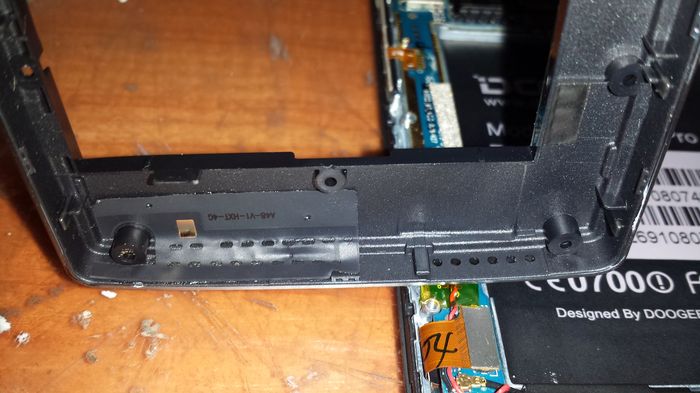

Что же мы видим?

А никуя мы тут не видим...

Где же обещанный 3Д звук. А вот никуя его нет...

Так.

Продолжим его потрАшить.

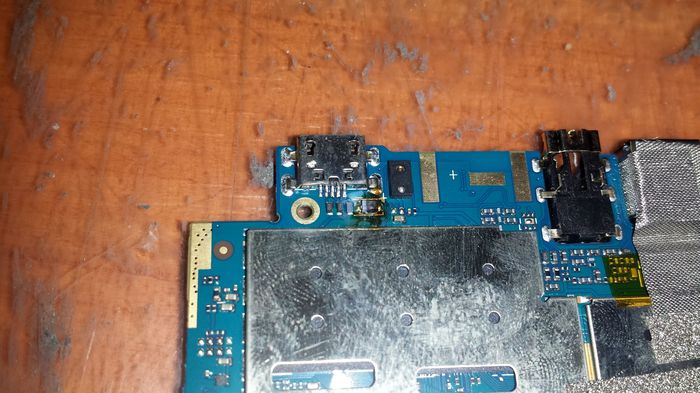

В глаза бросается вот эта хрень, что возле разъема юсби.

Поглядим по ближе.

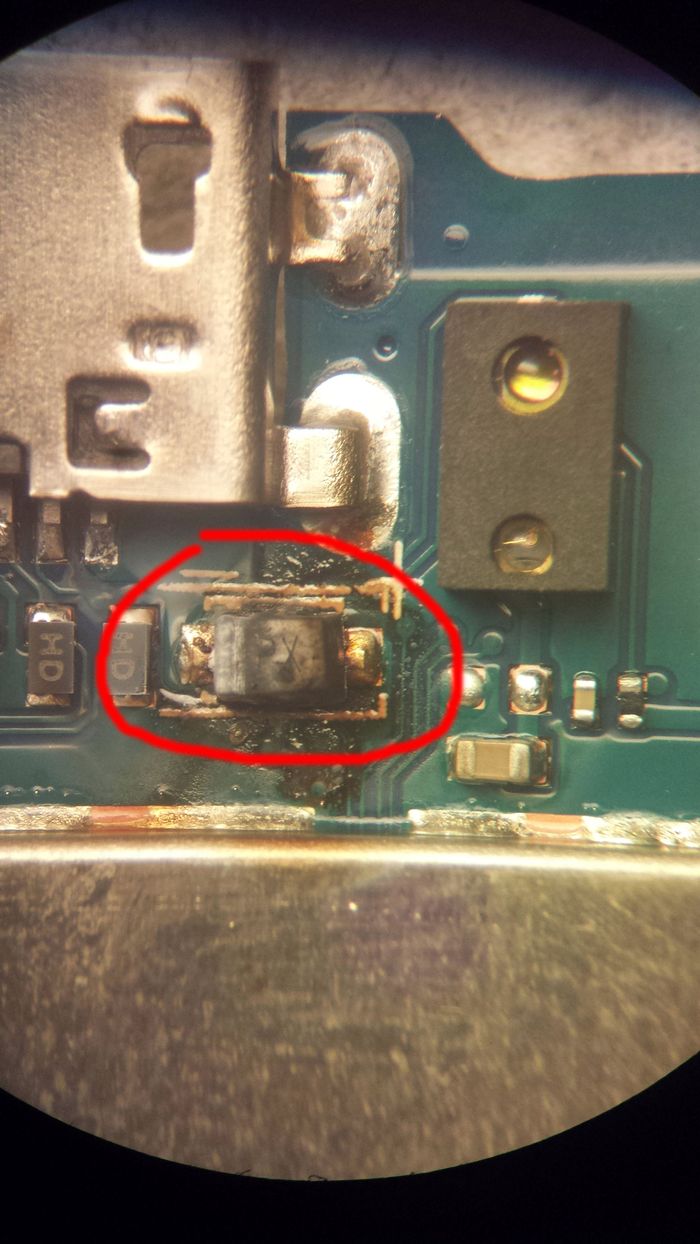

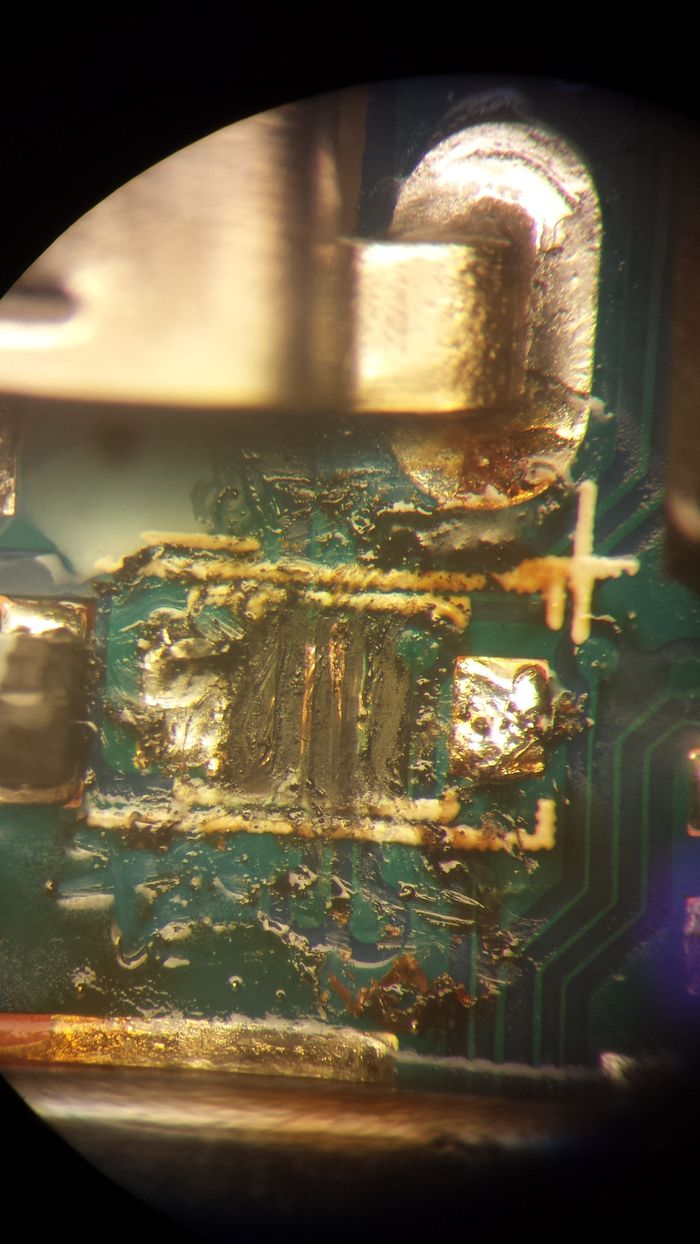

Защитный диод накрылся.

Хорошо так выгорел, что аж развалился.

Отпаиваем с потрАхов ошметки.

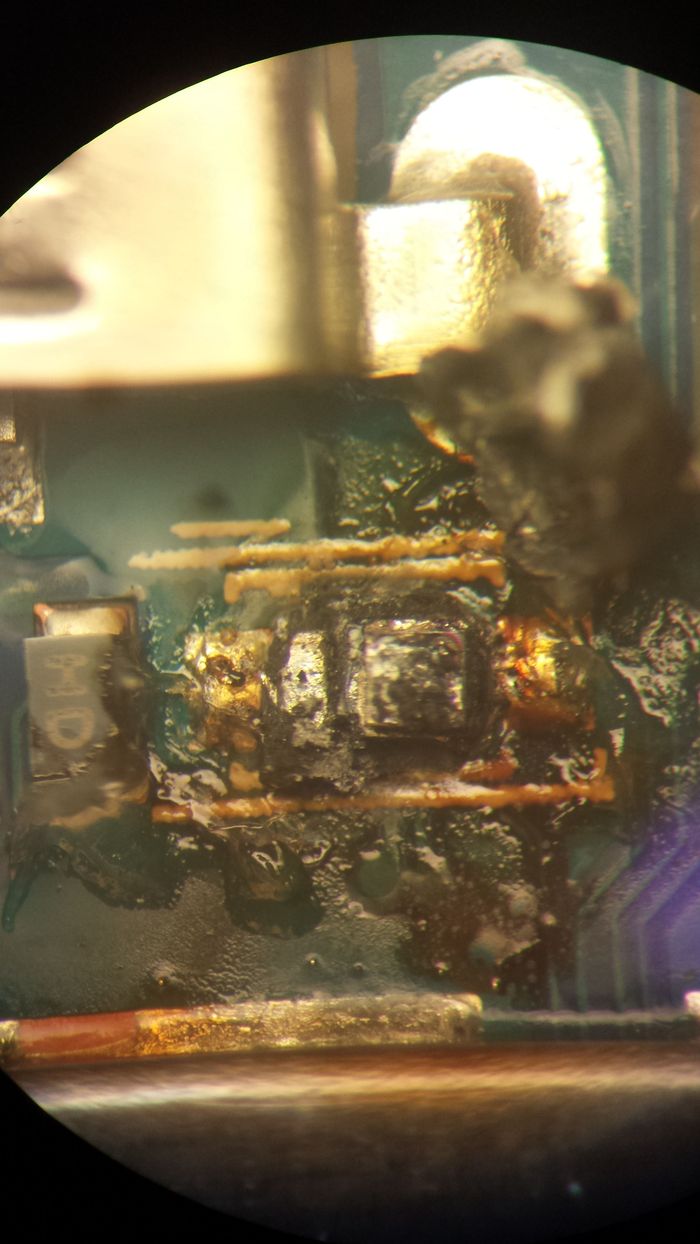

Хорошо так подгорел диод, что аж, с проходящих под диодом дорожек, прогорела маска.

Подпаиваем проводочки к потрАшкам, чтоб подключить ЛБП. Нам нужно поглядеть, ничего ли еще не в КЗ на потрАшках.

Подаем 8 ВТ. Под экранирующей рамкой начинает что-то греться.

Отпаяем рамку с потрАшков.

Вот эта хрень на потрАшках начинает греться.

Конденсатор мелкий был пробит и шестиногий стабилитрон погорел.

Смотрим по документации, что за стабилитрон и ставим вместо него аналогичный. Про диод, тоже не забудем. Только туда мы ставим любой, подходящий по размерам и примерным параметрам. Или тупо, с другого донора.

Проверяем.

Все работает, все шуршит и теперь вновь на нем можно слушать песенки в псевдо 3D.

Я В контакте.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

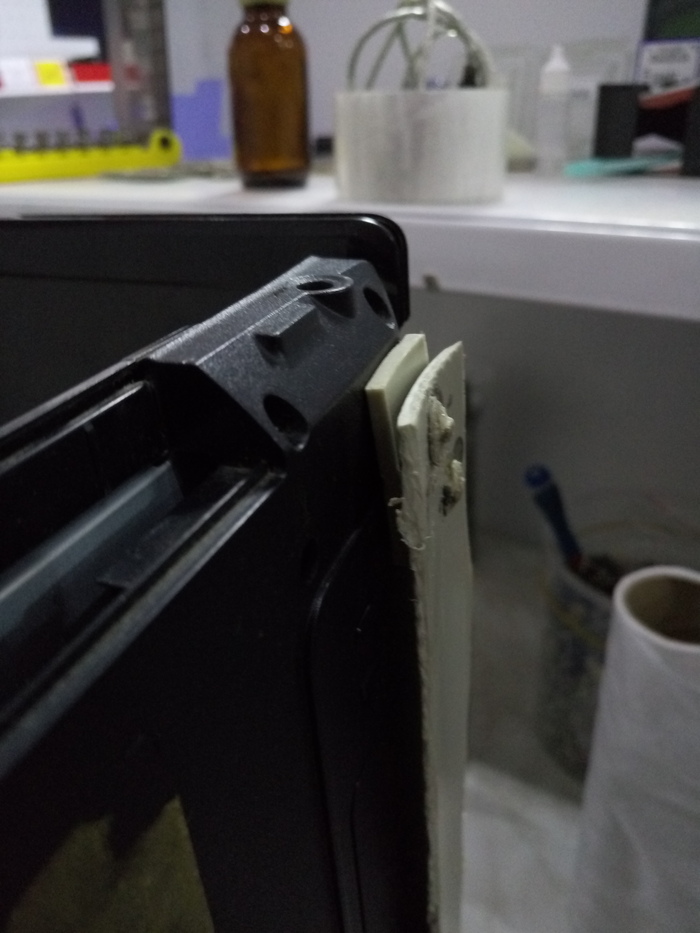

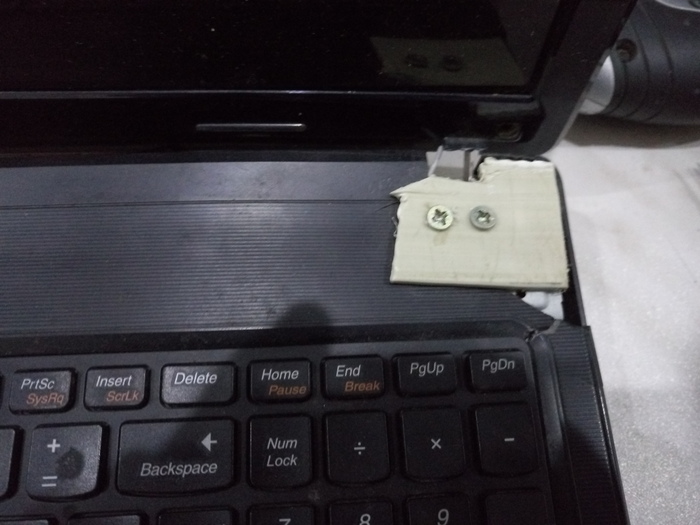

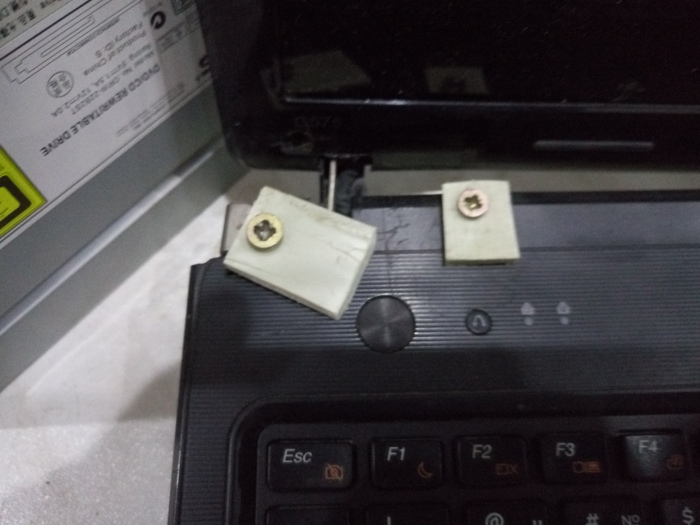

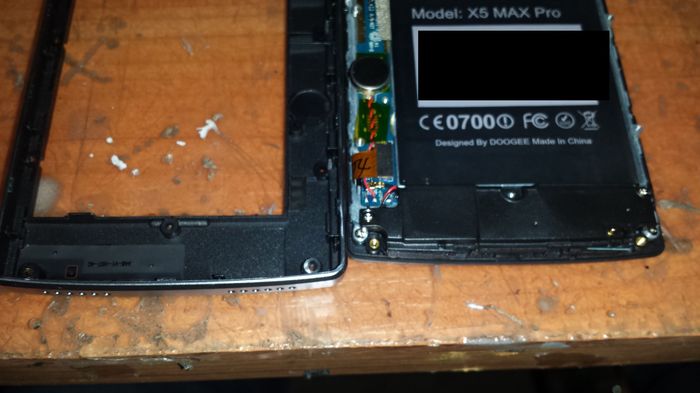

Принесли на запчасти. Шедевр!) Это саморезы

Пока рынок завалили кучей мейзуксиомахуавеев, старые игроки, которые потихонечку теряют позиции, вынуждены выпускать всякого рода бюджетники, за которые даже немного обидно становится.

вот один из них

Lg какой-то там на процессоре MTK. В целом, процессоры МТК, ничего плохого из себя не представляют, но считаются уже несерьезными, для достойных девайсов

по наполнению всякого рода микросхемками - модель конечно скудновата. только самое необходимое - только хардкор!

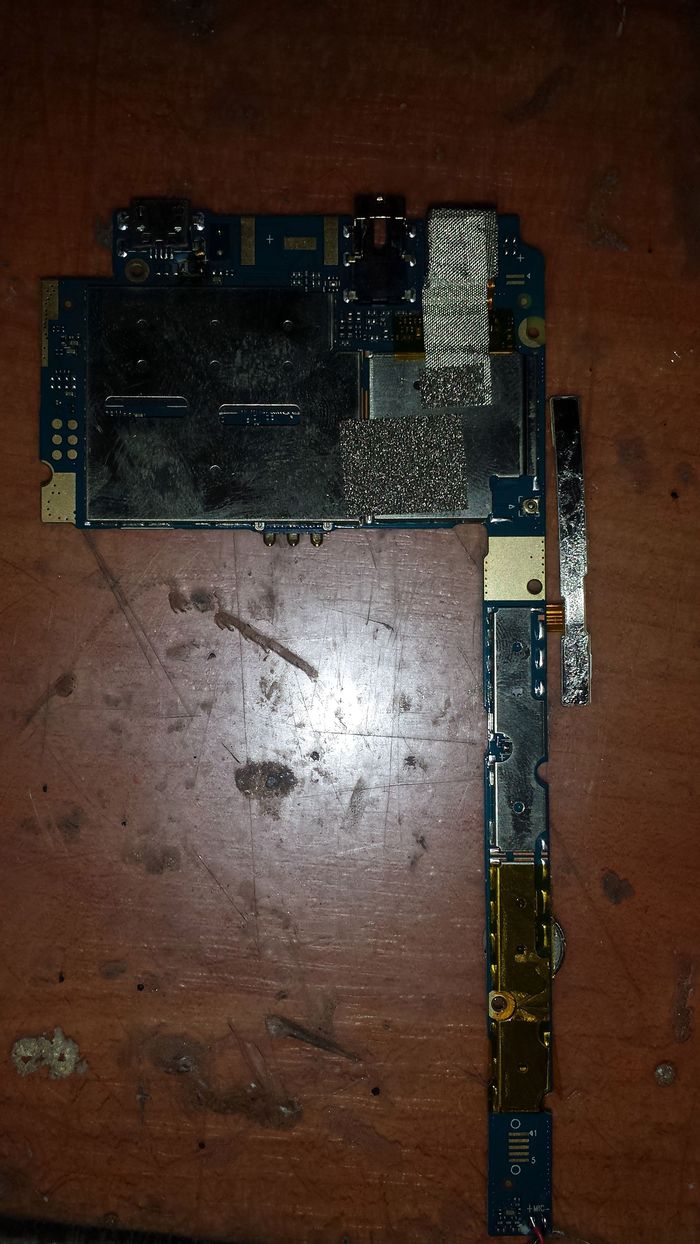

Собственно проблема - залит, не включается. Как чаще всего бывает вода пролилась через разъем зарядки

2 маленькие микросхемки оказались как раз таки в самом эпицентре. Но не смотря на их размер, на них завязано самое высокое напряжение в телефоне - подсветка и зарядка.

снимаем их обе сразу, чего мелочиться ?! не все так и ужасно.

кому-то досталось побольше, кому-то меньше, но пострадали обе, поэтому дальше по накатанной схеме.

реболлим их. немного у одной поцарапался или от коррозии повредился лак, припой зразу прилип к образовавшейся металлической дорожке. И чтобы потом эта дорожка не слиплась с одним из шаров, на всякий случай помажем маской для плат

чистим ненужные окисления и грязь

восстановим один пятак и на всякий случай нальем еще маски - хуже не будет.

устанавливаем микросхемы на место.

немного на шлейф дисплея попало, поэтому его тоже пропаяем и почистим.

ну и сам коннектор дисплея

меняем парочку микрофонов, оказалось вода все таки погуляла внутри всего корпуса.

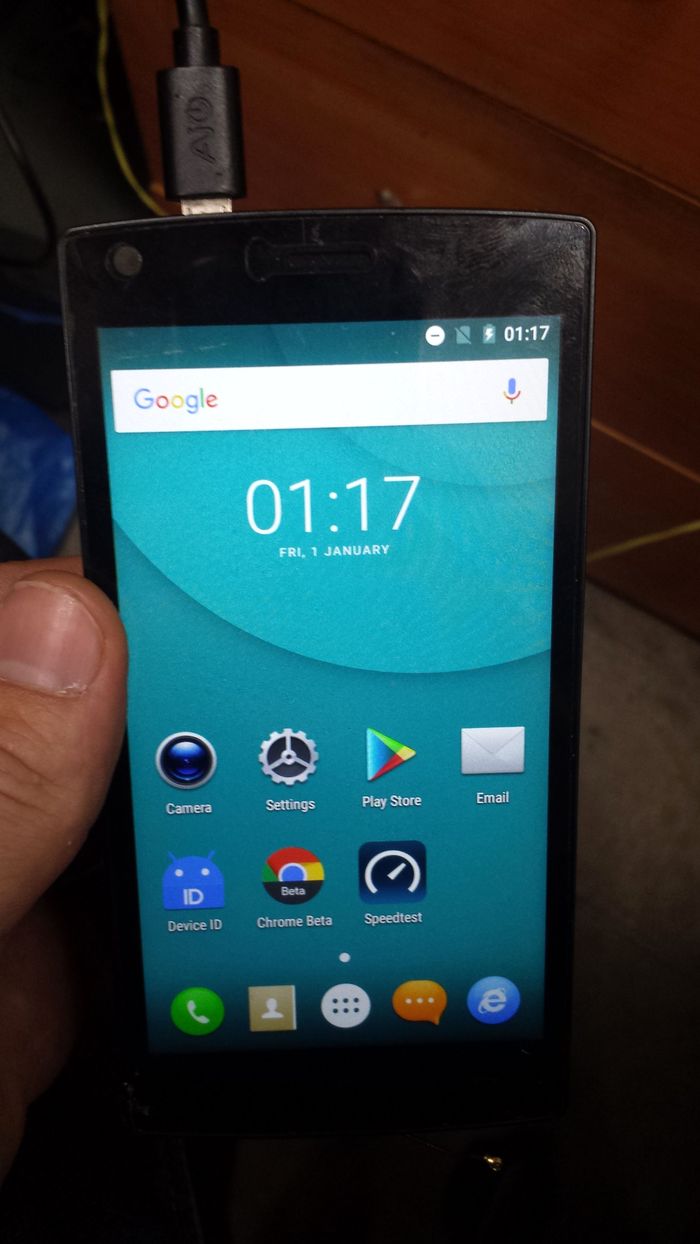

ну вот и славненько. светится и заряжается

На волне вчерашнего поста https://pikabu.ru/story/18_podrobneyshikh_urokov_po_programm...

Есть идеи по написанию уроков по различным темам в разрезе STM32. Приглашаю @DmitryAR, @witiliar, @XanderEVG, @Arimf, @Alexey9, @slonofil, и @AlexGyver к обсуждению. Сам я занимаюсь разработкой и проектированием автоматики для отопительных систем на биотопливе, готов говорить в этом разрезе.

Собственно не вижу смысла говорить об основах языка, вроде типов данных. @AlexGyver это уже осветил. Но может стоит это преподнести в разрезе C99, а не C++?

Вот темы, которые я бы мог осветить, по разделам:

Основы программирования в разрезе C99 и STM32:

- #define: хитрости и приёмы

- SWITCH/CASE или IF/ELSE: когда и где применять

- Битовые операции: хитрости и приёмы

Фишки в разрезе STM32:

- FreeRTOS: планировщик, семафоры, стэки

- CubeMX и HAL: как сохранить переносимость кода, как искать нужные функции, где искать примеры и прочее

- Настройка таймеров, их различия, где искать информацию в документации по их параметрам

- RTC

- ADC и DAC

- Обработчик ошибок с задержками с использованием FreeRTOS (собственная библиотека)

- Простая Round Robin База данных (собственная библиотека)

Среда программирования и аппаратная отладка:

- Настройка собственной среды под Linux и Windows

- Настройка Sublime Text, System Workbench for STM32, KEIL

- Отдельно по KEIL: стилизация под Monokai, дебагинг, трэйсинг, настройка компилятора

- Логический анализатор (могу рассказать про Saleae Logic)

Модули:

- Принципы работы шин I2C, SPI. Их достоинства и недостатки. Различные режимы: Polling, Interrupt, DMA

- Watchdog: IWDG и WWDG - назначение, настройка

- Использование 7-сегментных дисплеев: подключение напрямую к МК и с помощью драйвера MAXIM MAX6950/MAX6951 (собственная библиотека)

- SPI EEPROM STM M95xxx (собственная библиотека)

- I2C расширители портов NXP PCA9671 и PCF8574  (собственная библиотека)

Проектирование схем и хитрости:

- Как правильно разводить резонаторы

- Дребезг кнопок: триггеры Шмитта и RS-триггер

- Защита портов (в разрезе дискретных и аналоговых для токовых петель)

- Импульсные и линейные регуляторы напряжения:  подбор элементной базы, разводка

- Реле: электромагнитные и твердотельные. Схемы подключения и различия использования

- В разрезе твердотельных реле особенно хочу остановиться на снабберных цепях

- Энкодеры

- Токовая петля

- Onewrire

- RS485 и Modbus (может имеет смысл рассмотреть их отдельно). По Modbus могу преподнести материал по адаптации FreeModbus Slave и собственную реализацию Modbus Master с использованием DMA и FreeRTOS

- Подключение датчика температуры PT100 напрямую (без звезды) с использованием ОУ в схеме стабилизации тока

- Фазовое регулирование напряжения: датчик нуля, табличные расчёты, таймеры

Проектирование готовых изделий:

- Проектирование плат в KiCAD: принципы работы, создание деталей, 3D-моделей и прочее

- Проектирование готового изделия в FreeCAD: сборочный чертёж, 3D-модель и т.д.

Отдельно могу поговорить об учёте и хранении радиодеталей, тем более, что использую самописную программу для этого.

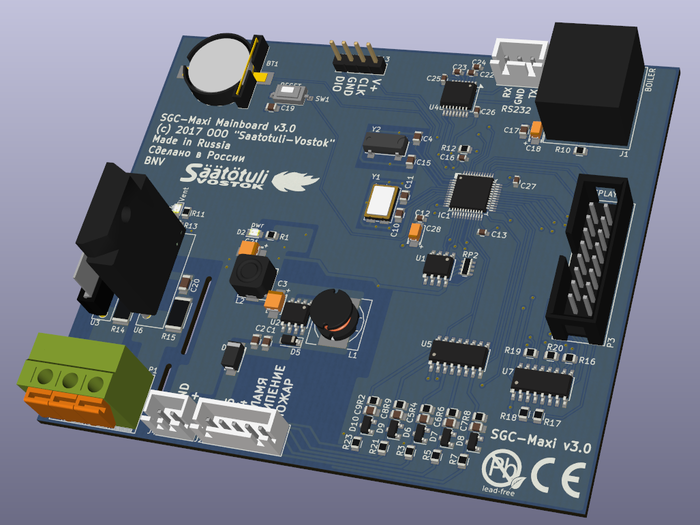

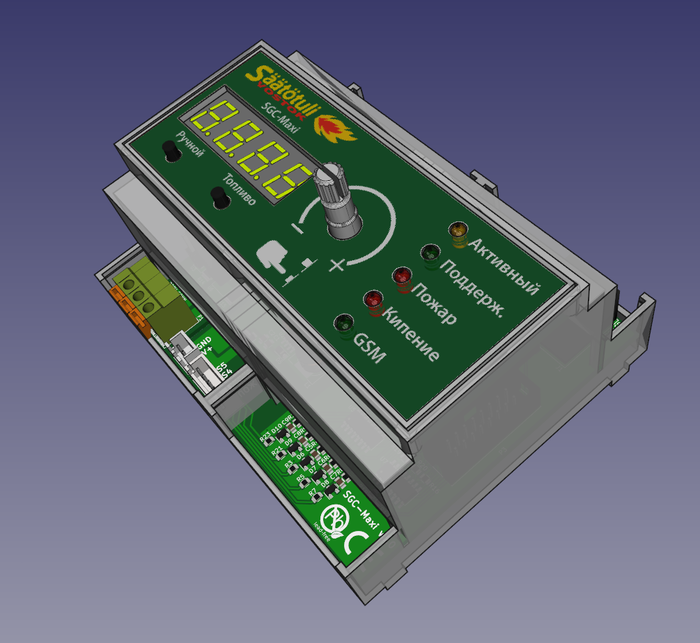

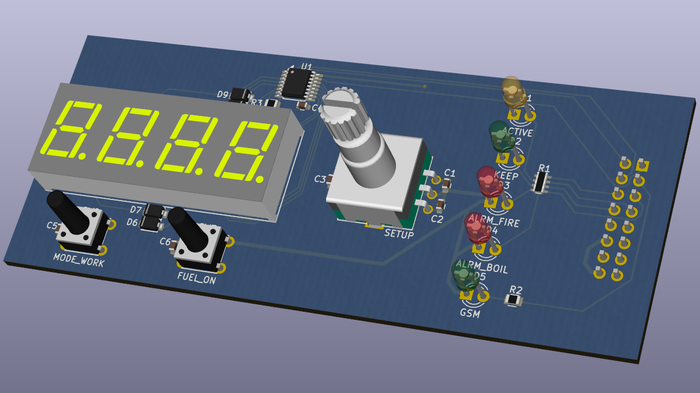

Ну и на закуску, вот несколько готовых изделий:
