В ремонте Сигвей Xiaomi Ninebot Mini. Вот такой (фото из Интернета).

Неисправность то заряжается, то не заряжается аккумуляторная батарея. Вот такая (фото из Интернета). Следующие будут мои.

Батарея достаточно мощная. Напряжение 60 вольт,  4300 мАч.

Батарея может заряжаться отдельно от сигвея от своего специализированного блока питания. Блок питания проверен. Поэтому сначала вскроем ее. Четыре болта по периметру и на защелках, которые лучше открывать с нижней стороны, где нет разъема. И вот так она выглядит внутри.

Снизу расположены АКБ, сверху плата с контроллером,  балансиром заряда, транзисторами защиты от короткого замыкания, диодами защиты зарядного устройства и окончания процесса заряда.

Индикаторы состояния зеленый и красный. Красный показывает процесс зарядки, зеленый окончание зарядки и общее состояние батареи. Батарея разряжена. При подключении горит зеленый. При пальпации платы (не делайте так голыми руками, напряжение 60 вольт уже плохо сказывается на здоровье) выясняется, что есть места при надавливании на которые зарядка запускается. Это сбило с толку.

Но проверить напряжение на аккумуляторах надо. Батарея собрана из 30-ти акумуляторов, объединенных в 15 групп по два элемента. Вот так.

Аккумуляторы хорошие.

Спасибо разработчикам, что на плату выведены контрольные точки соединения АКБ. Они обозначаются как Vxx.

Начинаем измерять напряжение на группах АКБ от общего (В-) последовательно от точки V1 до В+. Напряжение должно увеличиваться примерно на 3,9 вольта на каждой точке (т.к. батарея разряжена). И тут начинает проявляться ситуация. На точке V10 напряжение увеличилось всего на 1,1 вольта. В общем при очень внимательном осмотре платы и так можно было заметить в чем проблема, но я проеб..смотрел.

Облом ленты вывода одного аккумулятора. При его прижиме начинает заряжаться. Как такое могло произойти догадок нет. Берем кислоту, зачищаем надфилем площадку (ВСЕ ПРОИСХОДИТ ПОД НАПРЯЖЕНИЕМ т.к. отключить аккумуляторы не получится просто) поэтому стараемся ничего не коротнуть, как это сделал я. Запаиваем и тщательно промываем ватой с изопропиловым спиртом.

Все заряжается, светится, реагирует. В общем причина была в неравномерной зарядке одной группы и балансир говорил контроллеру, что она плохая и заряжаться не надо. Контакт периодически восстанавливался и зарядка шла, пропадал,- зарядка прекращалась.

P.S. Ремонтопригодность батареи хорошая, мне понравилось. Если будете искать даташит на балансир ищите по MK5238 или PEDK5238.

Спасибо.

Предыстория:

На известной интернет-барахолке была куплена данная видеокарта в нерабочем состоянии. Со слов продавца на нее каким-то чудом упал жёсткий диск при работе. Отнес в сц, продержали месяц, ничего не смогли сделать. При покупке захватил мультик с собой, чтобы проверить, живой ли чип.
Вот собственно она самая:

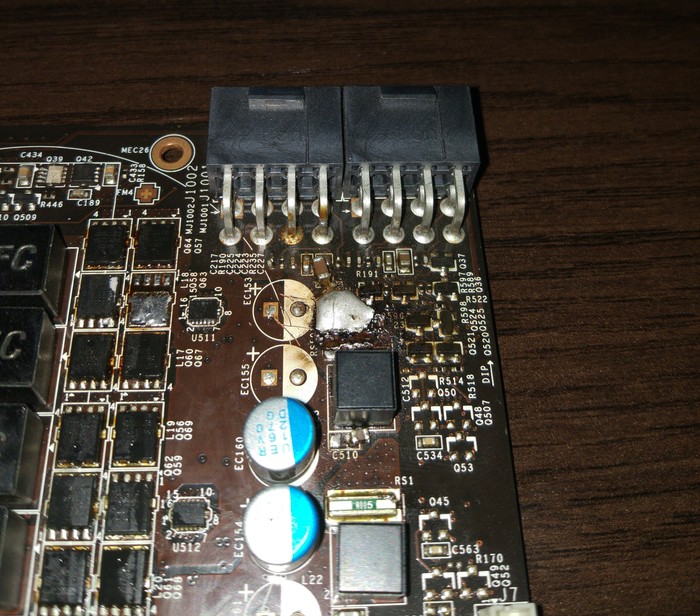

Часть элементов были паяны, при этом посажены непонятно как. Начинаем потихоньку разбирать, и перед нашим взором предстаёт поврежденная часть платы видеокарты.

Не хватает мосфета, ключей q39, q42, конденсатора, низкоомного резистора. Около разъёма питания какая-то сопля припоя. Ладно, начинаем смотреть что же под ней.

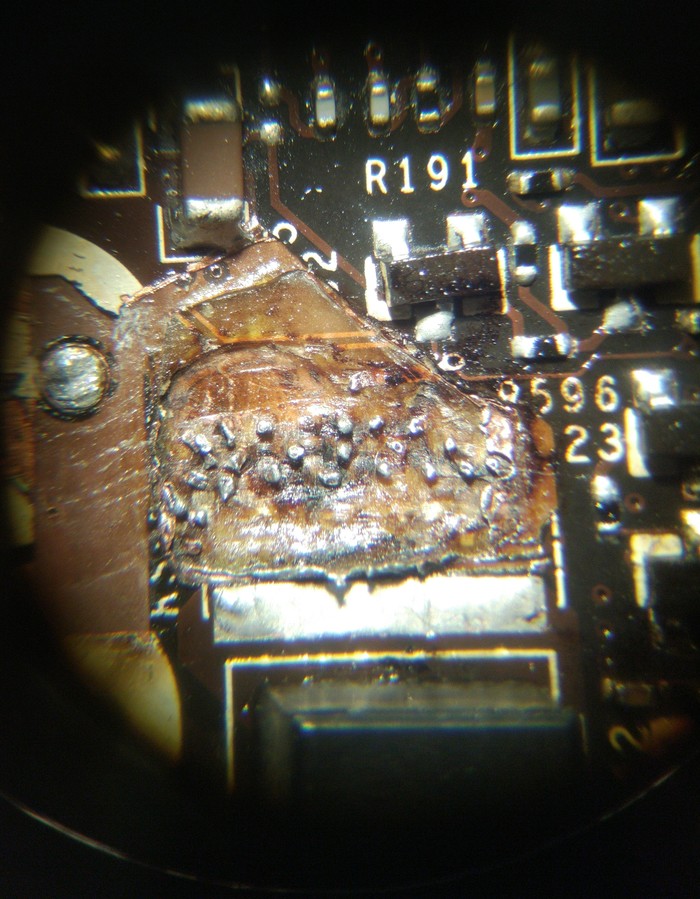

Этой соплей замкнули 3 сигнальные дорожки, плюс и минус питания. Это просто жесть. И в следствии чего, там образовались угли. (не запечатлел этот момент). Скорее всего в данный момент был утрачен резистор. Начинаем потихоньку расчищать угли, чтобы найти сигнальные дороги. Напомню, что плата многослойная, очень теплоемкая (паять обязательно с нижним подогревом, иначе никак) , насчитал вроде как 5-6 слоев.

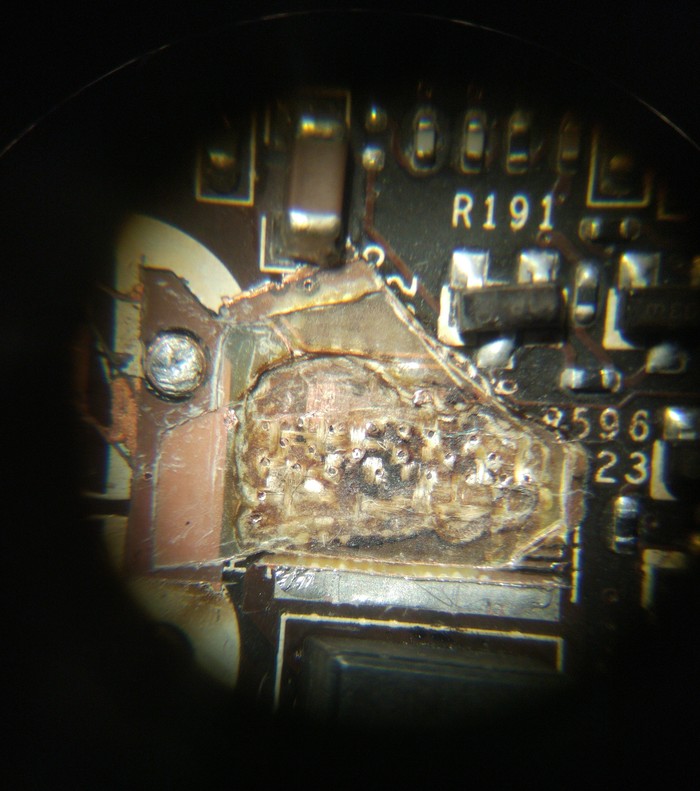

Срезая слой за слоем, обнаруживаем сигнальные дорожки

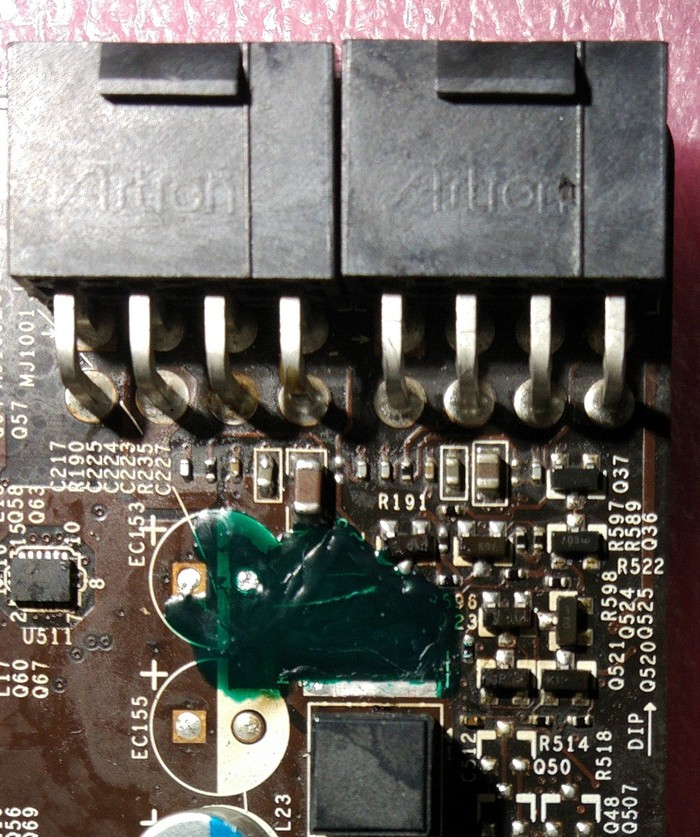

Начинаем это все дело восстанавливать. Заливаем уф-маской и под уф-лампу, застывать. Вот что в итоге получили

После восстановления, решил проверить, почему один из мосфетов отсутствует. Было выбито верхнее плечо первой фазы системы питания gpu. Пришлось искать донора, и без помощи Пикабу тут не обошлось. Пикабушник @gromokryak пришел на помощь и подарил донора, за что ему огромнейшее спасибо.

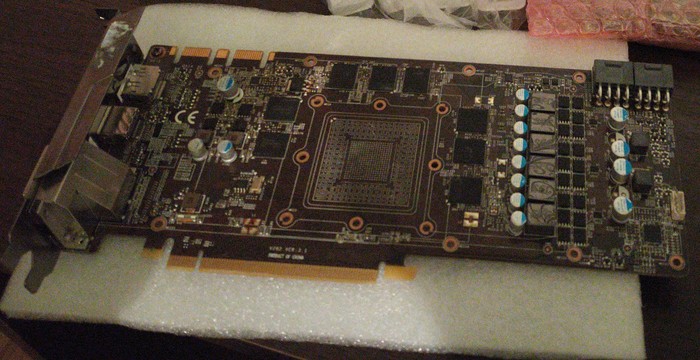

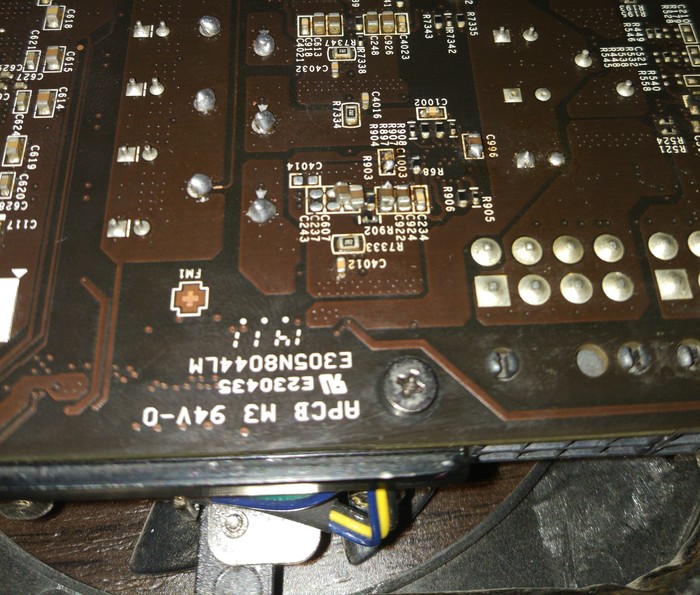

Вот донор, правда без чипа :)

Начинаем перекидывать неисправные, а так же и недостающие детали. Произвелась и замена деталей, которые вызывали сомнения (вся цепь мосфетов, драйверы, шим...)

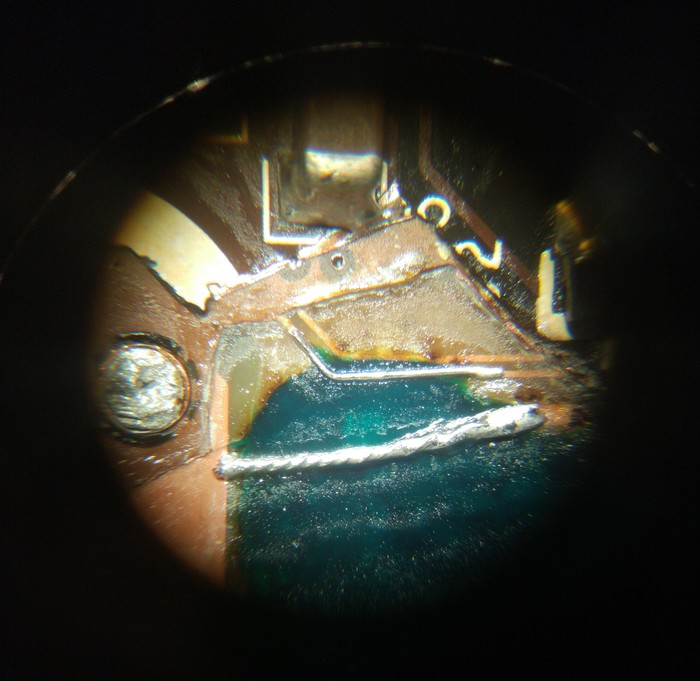

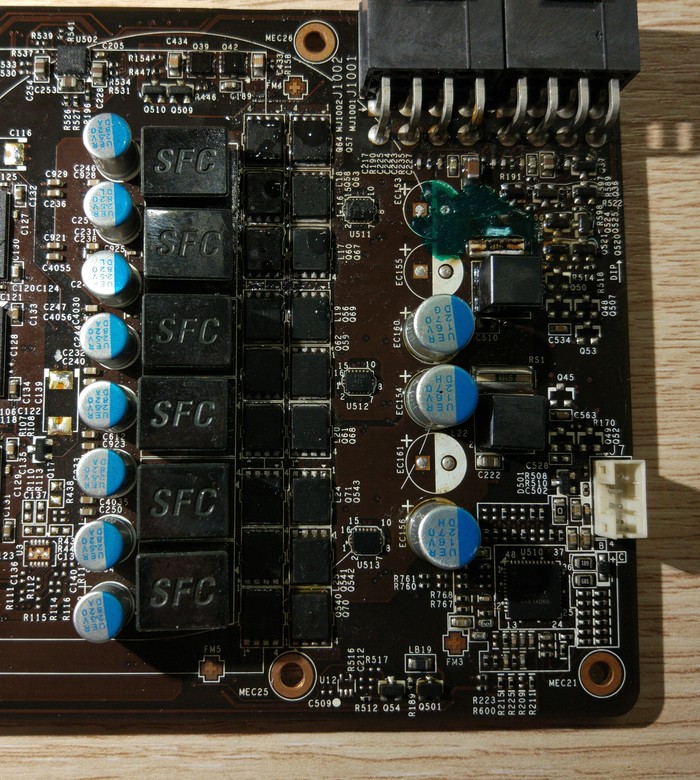

Пометка на уф-маске около низкоомного резистора - это будет отверстие, через которое пройдет + шина питания с обратной стороны платы как раз на этот резистор.
Прокидываем шину питания, заливаем уф-маской и снова под уф-лампу. Смываем флюс, подкидываем систему охлаждения и пробуем первый запуск.

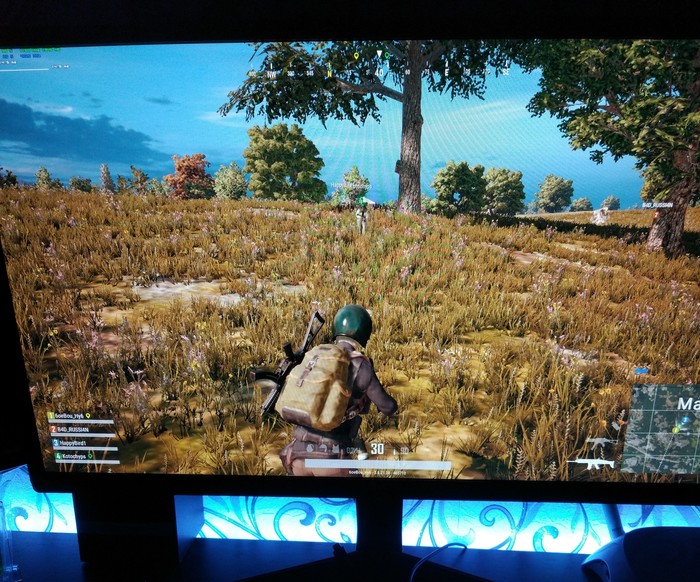

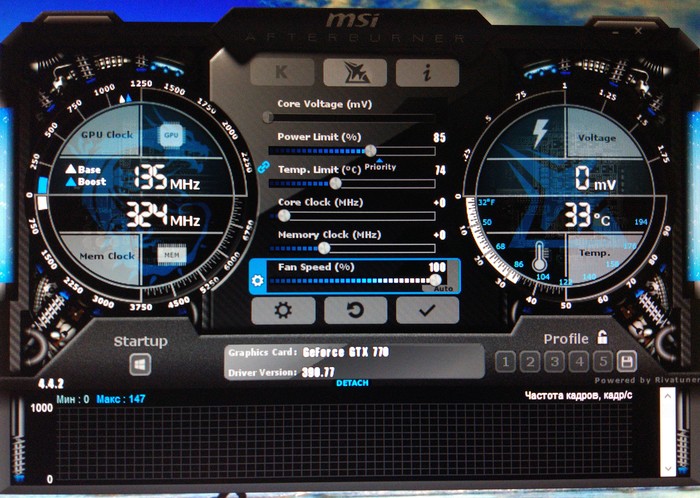

Видеокарта завелась, после чего была протестирована FurMark'ом, в том числе и играми.

Начата модернизация видеокарты - замена чипов памяти на общий объем 4Гб.

Скоро будет продолжение, или не будет)

Пока возникли небольшие сложности. Память перепаяна, но изображения нету...
Необходимо разобраться с прошивкой.
Может советами поделитесь, что проверить в первую очередь. Спасибо!
