Приносят IPhone 5C на замену акб, а там..

Приветствую, друзья. Стандартная ситуация -утопленник 5с, зелень почистил, криминала не нашел, останавливается на заставке "огрызка", какие есть мысли?

Пришел телефон, не подающий признаков жизни.

После диагностики виновник был установлен - умер аудиокодек, а телефон не подает признаков жизни из-за просадки по линии.

Ставим новый кодек

Проверяем

Все работает, собираем, полностью проверям и отдаем.

Всем привет. Давно ничего не постил так как действительно стал очень занят. Но тут зашла 5cшка и я думаю почему бы это не запостить) и так трио - это пересадка по факту двух и запись информации с 3 микросхемы. От этого и такое название. Собственно эти трое это Флеш-память, модем и информация с EEPROM.
Для этой операции нам понадобится плата-донор, как правило на iCloud.

В свое время переделал сотни 4s,5,5s,5c....эти вечно умирающие модемы, оторванные пятаки, мёртвый EEPROM. Короче это было весело. Попытаюсь показать как это)

В первую очередь снимаем флеш-память

Чистим компаунд вокруг микросхемы

Снимаем

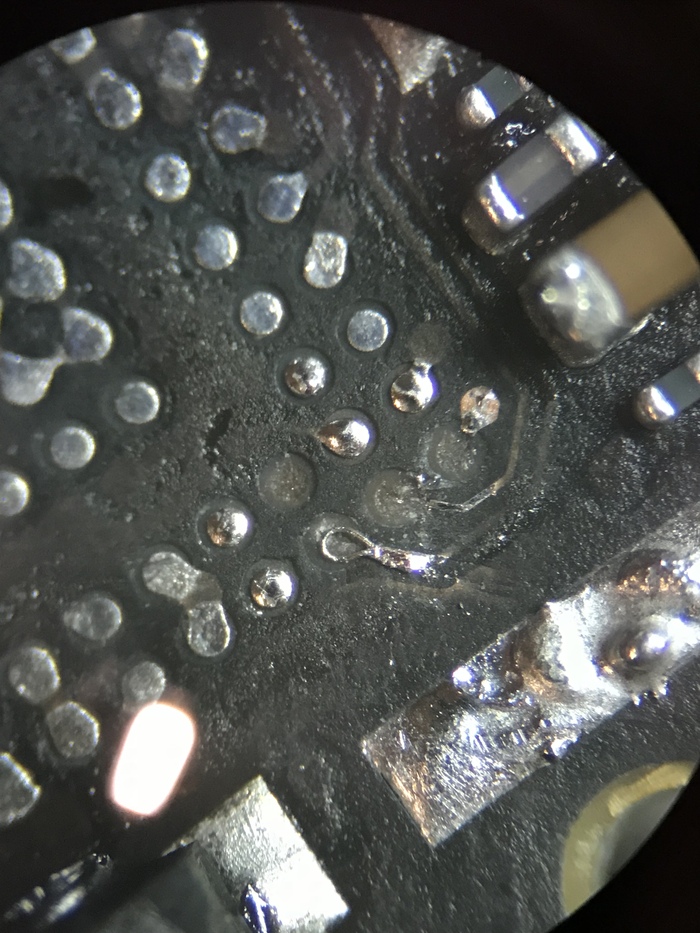

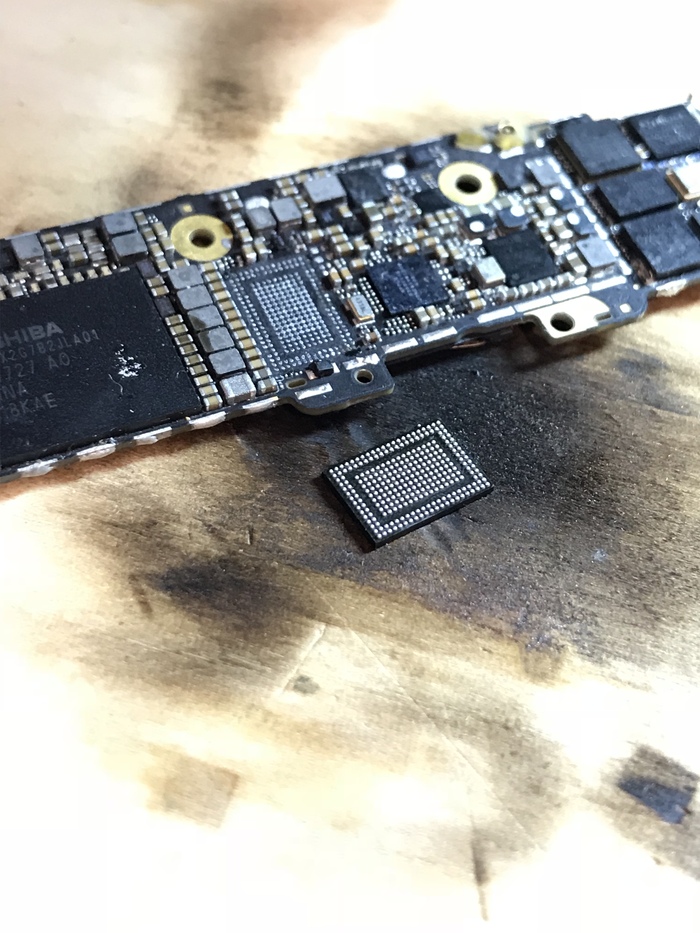

Получилось. Следующая очередь модема. С ним нужно быть аккуратным. Любое повреждение и тело на помойку. Так же оторванные пятаки под ним ни к чему хорошему не приведут

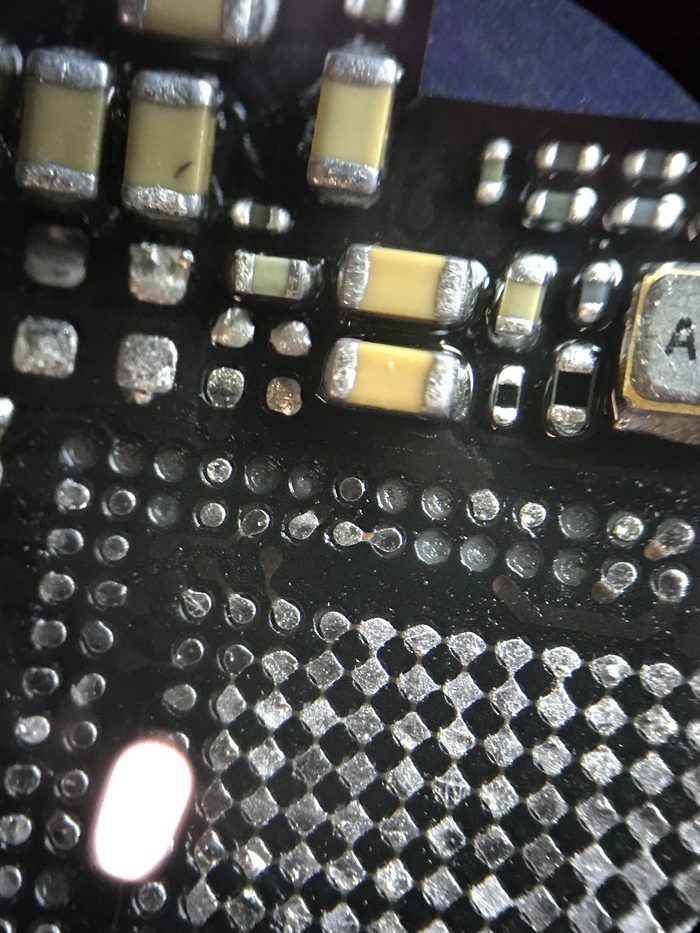

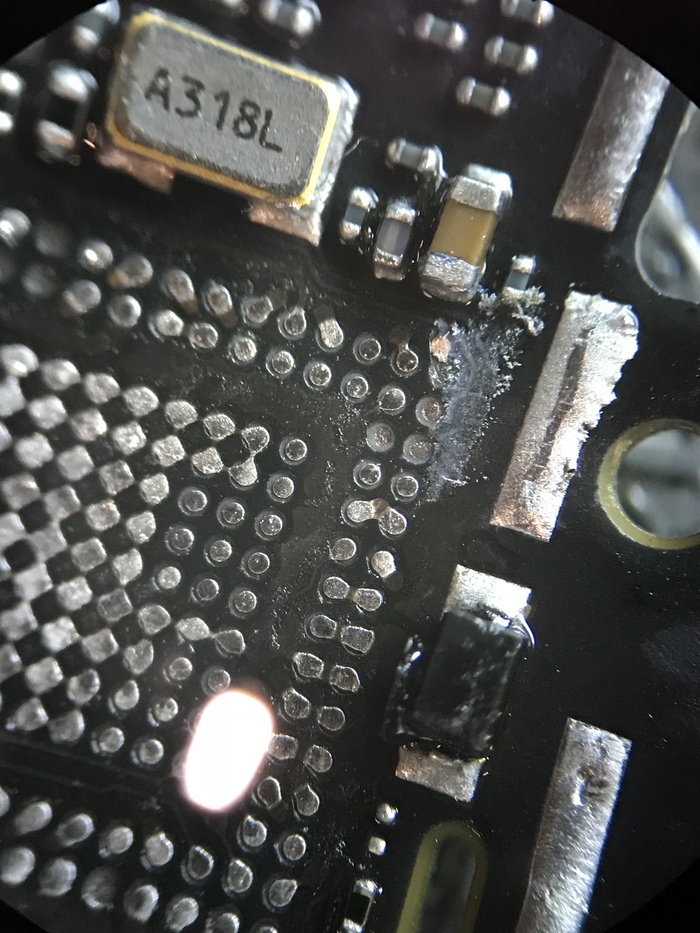

Есть. Все получилось - все пятаки под модемом на месте

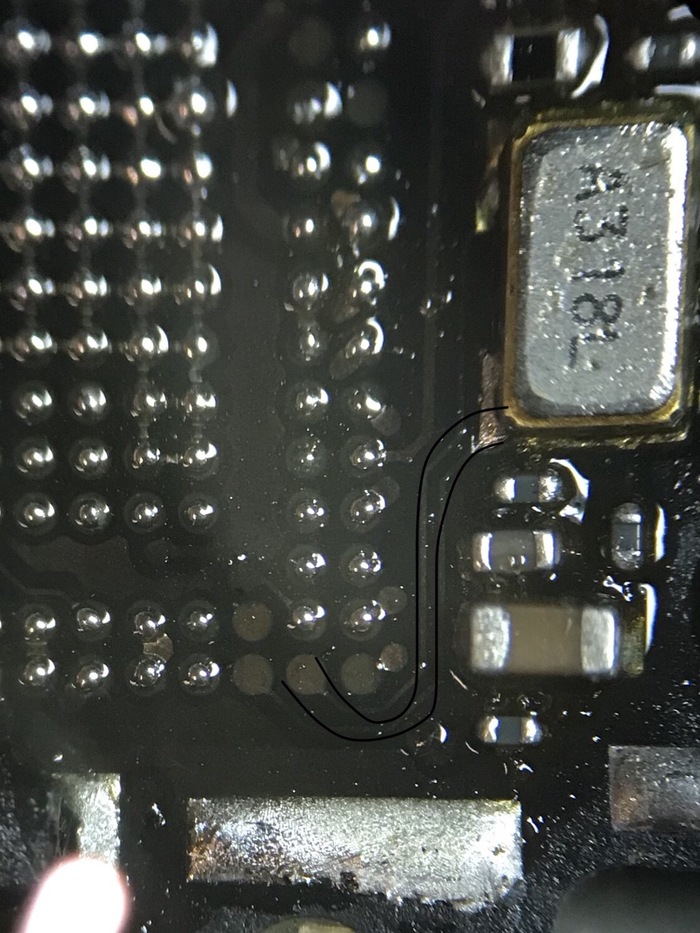

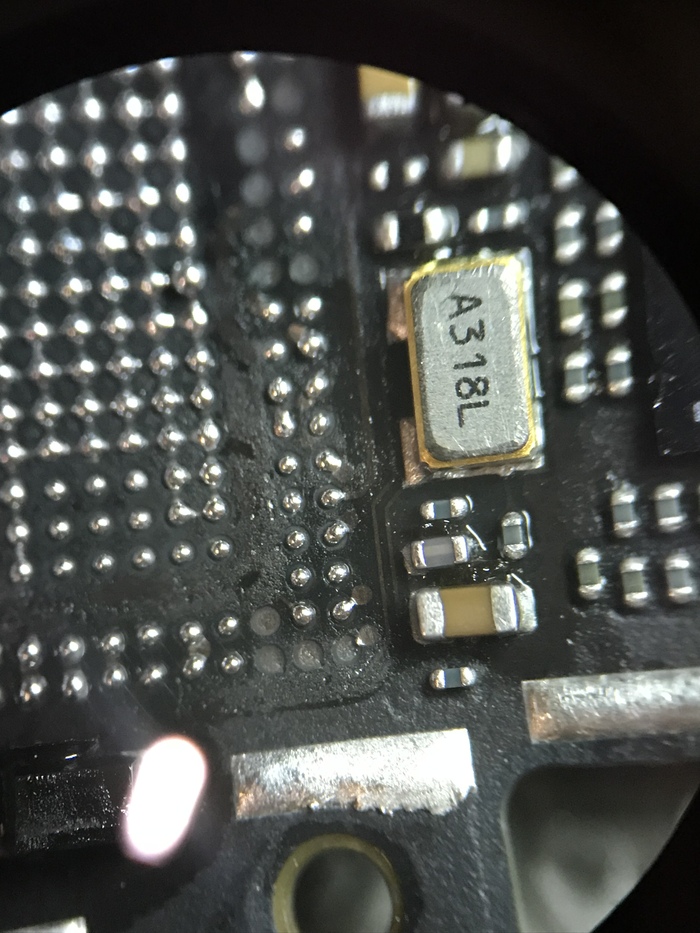

Далее есть пара особенностей. Хорошо чистим компаунд и пропаиваем всю площадку под ним. Это нам нужно для успешного считывания на программаторе информации с EEPROM.

Сфоткать чистое я конечно же провтыкал. Далее ложим плату в программаторы для чтения/записи.

Делаем дела считываем/записываем и готовим все микросхемы для посадки.

Накатываем память.

Успешно. Далее будем садить память уже на подготовленную плату донор. Память и модем спилены на ЧПУ для избежания перегрева при снятии да и удобно

После посадки памяти новичкам в этом деле советовал бы прошивать плату без модема. Так вы будете знать что не угрели процессор и все идет как должно идти. При успешной посадке памяти без модема будет ошибка 50 (нет связи с модемом).
Если все ок садим модем

Прошиваем снова. Тут уже никаких ошибок быть не должно. Любая ошибка после посадки модема вещь неприятная. Что-то где-то недосело, плохой контакт, слиплись шарики и тп...

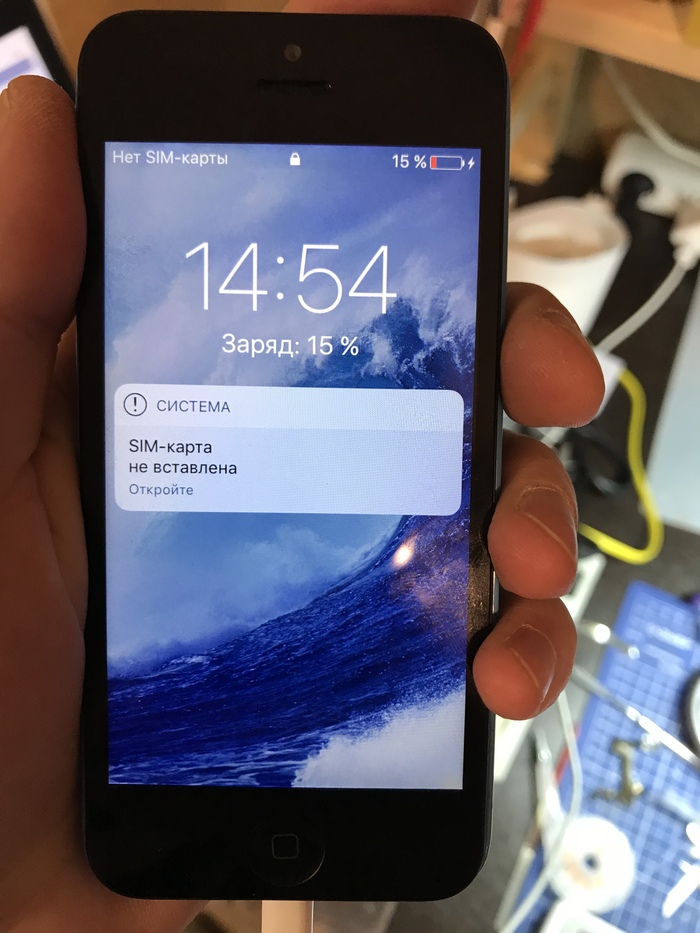

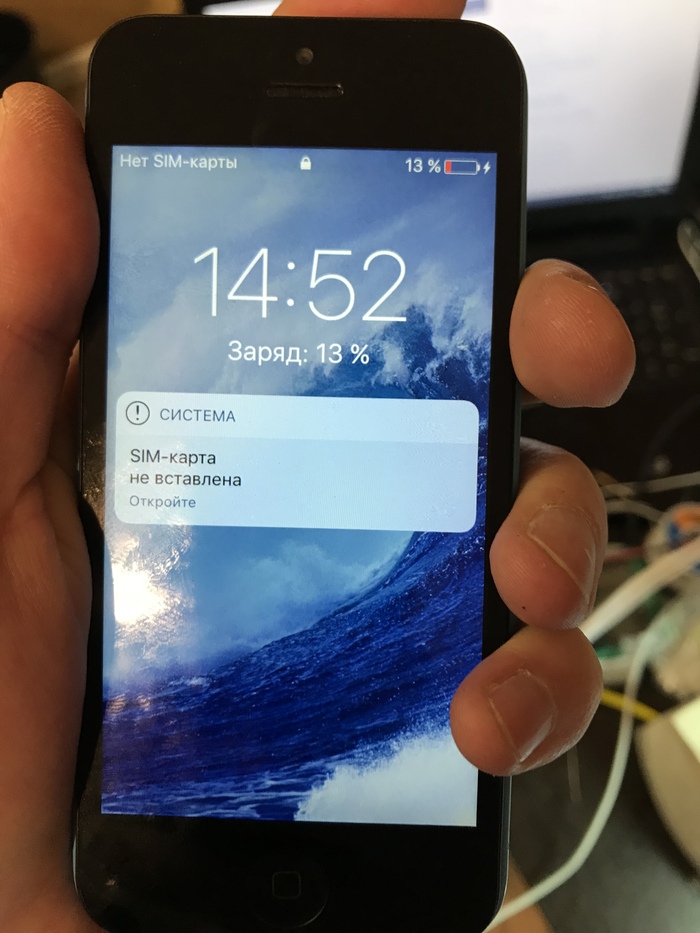

В моем случае все впорядке. Трио успешно)

Добавлю немного о моментах которые могут не знать новички.
Ошибки 47,48,49 это нет связи модем - EEPROM. Если это случилось сделайте реболл еще раз.
Если после успешной прошивки вы заметили что не ловит 3G или LTE пересадите кварцевый резонатор с той платы которой вы брали трио на донор и все получится)

Спасибо за внимание! Надеюсь кому-то интересно, а кому-то полезно)

Telegram @Genrikh_Adolfovich

Пожаловал айфон 5c с проблемкой меняли сами модуль, но что то тачскрин больше не работает. К сожалению фото сделать забыл, но уверяю там всё печально было...


И так поехали,

НИКАКОГО ФЕНА

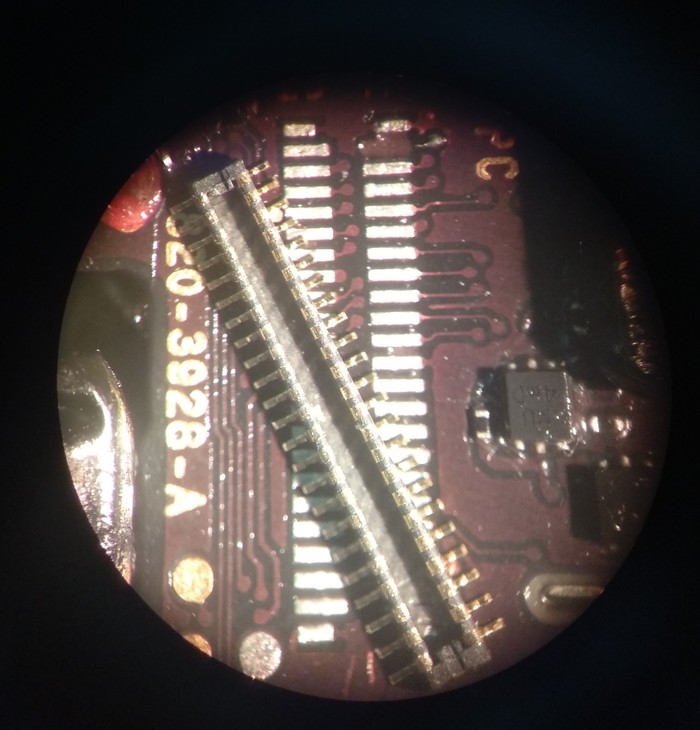

Снимаем коннектор с помощью паяльника и сплава вуда, чистим оплеткой и видим интересную картину

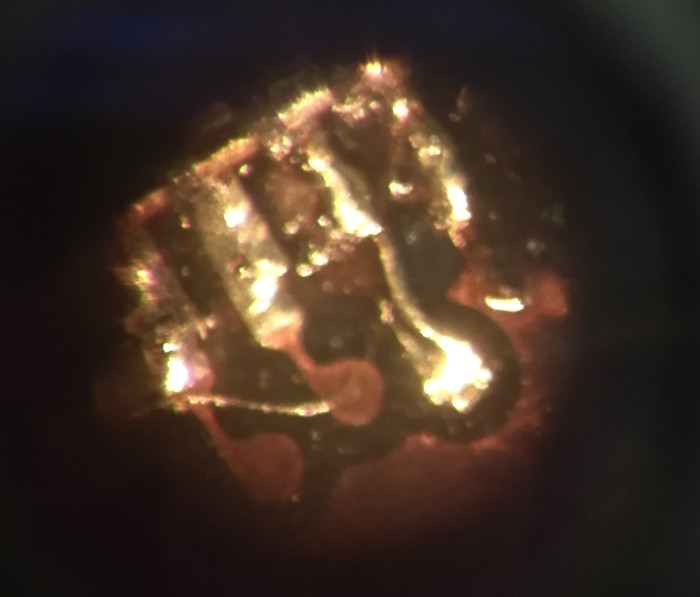

А дорожки то нет, ну ничего страшного

Немножко реальных размеров

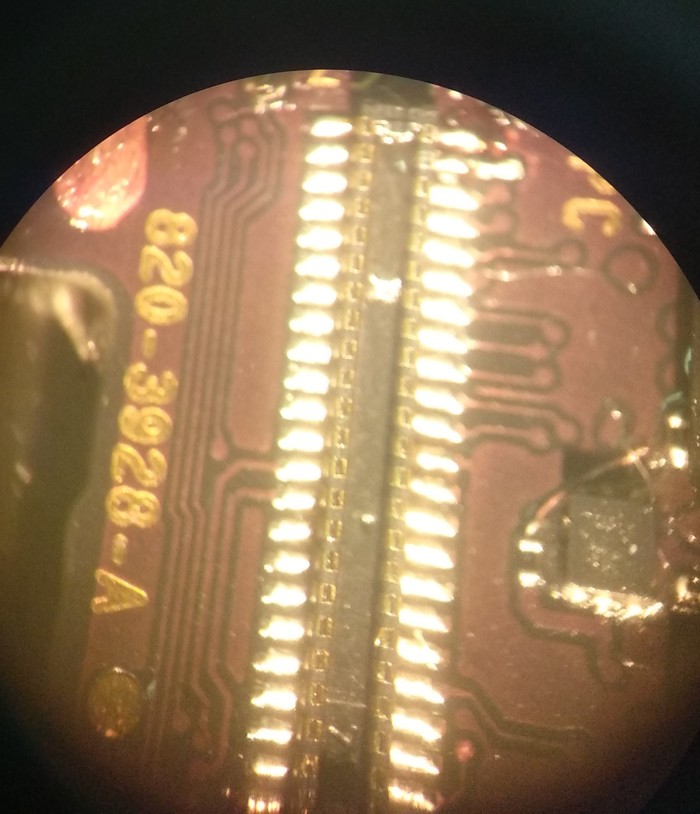

Выравниваем, прихватываем, пропаиваем, кидаем перемычку

Радуемся

Инструменты : Микроскоп мбс-10, руки базуки
