Всем привет, частенько в ремонт носят колонки - подделки под известные JBL Flip, JBL Charge и т.д.
С одной и той-же проблемой - сломано гнездо зарядки.

Вот в таком виде после разбора перед нами оказывается плата и разъем.

Под микроскопом видим, что язычек самого разъема цел, проблема в непродуманной конструкции крепления разъема к плате.
Вот как делаю я:
1. Так как разъем уже снят😂, зачищаем площадку от старого припоя и подготавливаем разъем. Паять буду паяльником, поэтому на "пузе разъема" спаиваем стык:

2. Устанавливаем разъем на посадочное место и пропаиваем:

3. Помним, что крепление к плате не продумано, будем закреплять дополнительно, для этого у нас есть:

Наносится на плату в виде пасты, при температуре 160° превращается в очень твердую субстанцию с классной адгезией как к металу так и к текстолиту.
Мажем:

Греем:

Видно как субстанция потемнела, для контраста рядом тюбик.
Таким образом мы сделали работу за конструктора - надёжно закрепили разъем на плате.

На звук колонка шлак полный, рядом с моим JBL flip 4 даже рядом не стоит. Я понимаю, что цена отличается в 3-4 раза, но смысл брать вещь и через месяц уже нести ее в ремонт?

Надеюсь это будет кому то полезно в ремонте, а у меня укрепится привычка проверять каждую мелочь не по одному разу.

***

Шалом!

Пришел ко мне Миша с первым "пятаком"(canon 5d):

-Купил с клином, выпали заклепки, закус ламелей. Перебрал, новые шторки повесил…

-А он чё?

-А он вон чё, — показывает мне: после спуска зеркало зависает в верхнем положении, шторки пролетают без щели, на верхнем дисплее красуется err99.

Несколько дней подряд в свободное время я активно колупал это старичка, все осматривал, собирал обратно и снова наблюдал err99.

Как то Мишаня кинул мне ссылку на форум с проблемой похожей на нашу, я снова все изучил, но все по прежнему — err 99. Я уже был уверен, что пора гнать с Китая новый затвор. Его не так то просто еще найти оказалось, потом дела, заботы — время утянулось вон уже куда, то затвора нет, то свободных средств…март наступил неожиданно… А пару дней назад ко мне пришел в ремонт ещё один "пятак", но с проблемой :"не включается". Грех было не воспользоваться моментом, и я собрал из двух один, найти неисправности в обоих аппаратах уже не составляло труда.

Выброшу процесс разборки-сборки и ремонт цепей питания во втором аппарате, а перейду непосредственно к причине того затяжного ремонта, где решение как всегда на поверхности.

Встречайте - вилка взвода затвора.

(почему вилка, думаю будет понятно из фоток)

Как оказалось внешне, да даже наблюдая за работой полусобранного механизма, весьма сложно заметить косяк в работе этого узла. Не столкнувшись на практике с такой проблемой, никогда бы не подумал, что этот кусок пластика может работать « как то не так».

При детальном осмотре вилки после снятия становится понятно где собака зарыта

Вилка имеет три точки крепления: одна - винтом, и две — как бы и назвать правильно, по инженерному то… у скалолазов есть такой тип зацепа, «слопер» вроде называется, короче говоря не то полусфера, не то шляпка, пупырочка такая, в общем…. напиши в комменты, если знаешь как называется эта хрень.

Так вот, одна пупырочка скалывается, но вилка продолжает держаться на винте, а дополнительным упором остается вторая пупырочка - таким образом вилка имеет небольшую свободу в самый неподходящий момент, отчего затвор получается «недовзведенным» и обе шторки проскакивают одновременно без щели. А проц… «ну тут наши полномочия как бы всё» и вываливает err 99.

Решение как всегда весьма элегантное — изобрести новую пупырку, в моем случае это был нижний винт от iPhone 5s или 5 или 6 или... короче пенталоб от яблока, уж больно шляпка винта по диаметру подходила. Можно и новую вилку поставить, но это ж ее надо найти, заказать, вдруг сломается-снова менять? не, это не наш метод-мы же люди колхозные практичные…

Отверстие под винт накернил стоматологическим зондом, а просверлил отверкой под тот же пенталоб =) Нанотехнологии, блин...

Проверил что вилка хорошо садится на рычаг, вынимаю винт, на него малюююююююююсенькую каплю секундного клея и обратно его, в дырку отверстие.

Теперь с обратной стороны торчит излишек винта — нежно срезаем бор машинкой(дремель в простонародье, и пускай что это название бренда). Получается лучше чем новая, китайцы нервно курят

частично собираем, навешиваем все что нужно для проверки - радуемся что не сделали хуже

Собираем в исходное состояние, первый спуск — АЕЕЕЕЕЕЕЕЕ!

Миха счастлив, я доволен, ребенок спит, canon чёрный.

Буду рад комментариям, новым ремонтам и крупным купюрам. На этом и закончу, всем бобра!

Как-то в сентябре делал Huawei Honor 9, в который попала вода. И вот только сейчас решил что-нибудь выложить про него.

Лично для меня Хуавеи достаточно проблемные в ремонте. Отсутствием схем на актуальные модели смартфонов и даташитов на микросхемы уже никого не удивишь. Но в хуавеях к этому еще добавляется свой процессор hisilicon, который пока стоит только у них, и если тебе не несут в большом объеме этот бренд, то реальных шансов отремонтировать серьезную проблему практически нет.

Но в данном конкретном случае все более-менее понятно. Телефон залит, не заряжается и работает только от зарядки. Явно что-то с определением АКБ. Может кто-то сходу и скажет, как реализована система зарядки на этом проце, но это не я.

Вообще заметил, что здесь, на пикабу, очень хорошо заходят истории с примитивным сценарием: есть ярко выраженный злодей, который ведет себя как мудак, совершает поступки с однозначно негативным окрасом (в сообществе ремонтеров этот злодей – сервисы, которые одновременно разводят пенсионеров, переставляют винду за 12к и при этом еще и воооооообще ничего не шарят в ремонте электроники) и наш герой-альтруист, который и бабушке телефон бесплатно починит и тупого клиента одной колкой фразой на место поставит да и в ремонте техники божИт (ну по крайней мере такое впечатление складывается у людей, которые далеки от темы). Честно говоря, когда вижу в посте фразу “был в 2-3-10 сервисах, никто не смог починить, а я заебенил за один вечер” немного даже переживаю за психологическое состояние человека, который придает столько значимости тому, что он лучше других. Вообще специалисты, которые с ходу обливают грязью конкурентов, пусть даже те и впрямь не очень, лично у меня вызывают много вопросов.

Но вернемся к нашим хуавеям.

Голая плата в выключенном состоянии имеет чуточку лишнего потребления. Зная историю аппарата конечно понятно, что вода куда-то попала и что-то подкорачивает, но с такой маленькой утечкой пальцами это точно не нащупать

Но т.к мы имеем еще основной симптом – не видит нормально АКБ, то я в данном случае решил что можно начать с одного из контроллеров питания. Вырываем вероломно защитный экран и выпаиваем аккуратно (с обратной стороны проц-бутерброд и флешка на компаунде, и в случае перегрева скорее всего я не смогу откатать этот проц до работоспособного состояния).

На первый раз мне повезло и под этот контроллер вода и впрямь попала

, убрав всю коррозию потребление стало поприятнее,

но еще не идеально. Такая слабая утечка может быть абсолютно где угодно, могут работать все функции и придется катать все подряд, до чего могла добраться вода.

Но тот день был явно мой

и сняв второй контроллер питания, я обнаружил это маленькое потребление.

Чистим посадочные площадки на плате, ошариваем микросхемы и припаиваем их на место.

потребления лишнего нет.

телефон заряжается. хэппи энд

Единственное потом выяснилось, что нет вай-фай

но там просто вода попала под микросхему wi-fi, bluetooth

после ее реболла тоже ожил.

Чуть не забыл закончить про злодеев и героев

. Это фото дисплейного шлейфа того же телефона, который я благополучно порвал, подцепив неудачно лопаточкой АКБ, когда подкидывал новый при диагностике. Конечно тут он уже спаян, залит маской. Сверху еще заклеен термоскотчем и в целом представляет достаточно надежную конструкцию, но следующий человек, который будет вскрывать этот телефон, наверняка решит, что до него телефон чинили рукажопы.

В интернете достаточно легко быть хорошим специалистом/человеком, достаточно просто не рассказывать о своих косяках…

https://vk.com/@verif_spb-zalityi-huawei-honor-9

Добрый день! На днях мне привезли посмотреть две платы CPU от кофемашин Nescafe Alegria 1060, вот они:

Довольно часто приносят такие и всегда с одной и той же проблемой - попала под высокое напряжение, разлетелся варистор на входе и сгорел предохранитель. В данном случае варисторы целые, на одной плате сдох предохранитель, а вторая не крутит заварочный блок. Будем делать!

Начнем с простого, поменяем впаянный пред на плавкий, чтобы техник мог поменять его прямо в "полях". Вот сгоревший предохранитель:

Я выпаял его, сделал два отверстия под колодку. В принципе можно было и тупо на клей приклеить, но я решил заморочиться. Ножки колодки подогнул, чтобы крепко держалась.

С обратной стороны выглядит не очень эстетично, зато практично)

А что делать, если Nescafe Alegria 1060 не крутит заварочный блок?

Берем в руки другую плату. Не буду тянуть кота за хвост, скажу сразу, что за вращение заварочного блока отвечает микросхема s3nv04dp. Сначала я её заказал и оплатил, но потом нашел в донорах) Стоит кстати чуть больше 100 рублей, хотя видел в наличии в моем городе почти за 500. Вот эта микросхема:

А вот тут я уже пересадил аналогичную с донора:

Надеюсь эта информация кому-нибудь пригодиться)

Читайте меня в Zen

Добрый день.

Хотелось бы поделиться, как мы с сыном чуть не испортили материнку при скрещивании 775 сокета с Xeon`ом и как выходили из этого положения. Понимаю, тема с забытыми сокетами попахивает нафталином и не каждому зайдет. Кто-то может сказать-"А нафига такие заморочки, не проще новый комп купить?!"", и возможно будет прав, но на тот момент покупку новой техники я не рассматривал.

Имел P5KPL-AM SE со своей способностью к оверклокингу (разгон тактовой частоты процессора), Pentium Е5200 и видеокарту GTX650Ti от Pаliт. на борту. Годы идут, техника стареет и требует модернизации.

И вот, года 3 назад заказал на известной китайской торговой площадке ЦПУ для 771 сокета, Xeon E5450, но уже переделанного под 775 (стоил он тогда 2100, сейчас упал до ~1400). Пришлось менять кулер (на @вито нашел башню за 1000 р.), ещё до замены был куплен бп на 600 Вт. Сборку доверил сыну, на тот момент ему было 12). Он все собрал, запустил, что надо обновить-обновил, работает. Все отлично, похвалил и продолжили жить дальше. Неприятный момент проявился позже.

Обычно сижу в наушниках, а тут включил акустику и на тебе, нет звука в правой колонке. "Ну ё-моё, что за хрень" - думаю. Настал писдец "пушистый зверек" материнке, что делать? Тащить в ремонт? Проблемы со временем, да и денег в семейном бюджете на это дело не заложено. Перелопатил кучу информации про переназначение аудио-выходов, но эта тема с моей материнкой не сработала.

Я забыл про тыловые выходы на длительный период времени. Когда надо было послушать через колонки - подключал акустику к фронтальному выходу.

Час "Х" настал. Когда-то давно делал автомагнитолы (с середины 90-ых, до начала 2000-ых), себе, друзьям, коллегам, а тогда с мануалами трудновато было и ремонт проводился без схем (OldSchool, автомагнитолы с усилителями на TDA2003, 2004 и т.д. и т.п., а потом и посложнее пошли, но то другое). Ну-с, посмотрим что можно тут сделать своими силами, по-старинке.

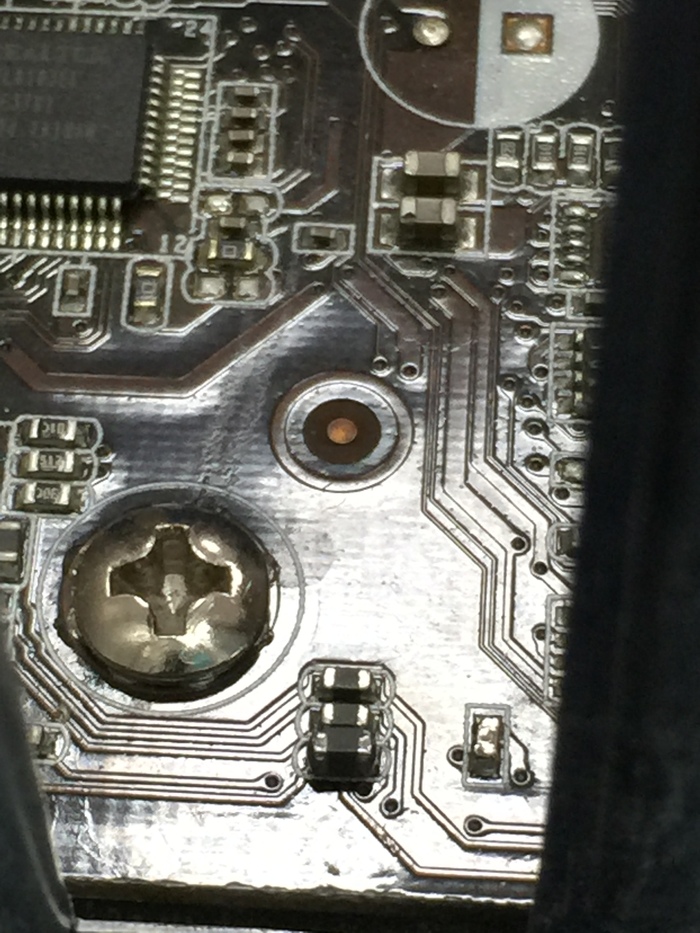

Для начала решил провести внешний осмотр. Вроде все на месте, ан нет, в районе тылового аудио-разъема не хватает одного элемента (как оказалось позже, это дроссель на 1 мкГн). Включаю компьютер, подключаю активную акустику. При прикосновении щупа есть фон в правой колонке, рядом еще два дросселя, один фонит на левую колонку, ага, то что надо. Подал сигнал с генератора, есть контакт. Из подручного и самого подходящего на тот момент нашел только конденсатор на 100 нФ (ну не было резисторов под рукой и дросселей тоже не было). Включаем компьютер. Воспроизводим аудио, звук есть, правда в правой колонке уровень несколько ниже, ну да не беда, главное работает! Пока суть, да дело, забил на ремонт и забыл от слова "совсем". Короче, как всегда - лень победила (привет ЛЛ).

Первое время думал, как такое могло произойти, но мысли не приходили, да и голова другим забита. В общем перестал даже думать об этом.

И вот однажды, решил сменить термопасту на цп и на видеочипе. Снял радиатор процессора, промазал-поставил на место, снял видеокарту, разобрал, сменил термопасту и решил ставить на место (а надо отметить, что эти манипуляции я производил без полной разборки компа) и чуть не снес этот чип снова.

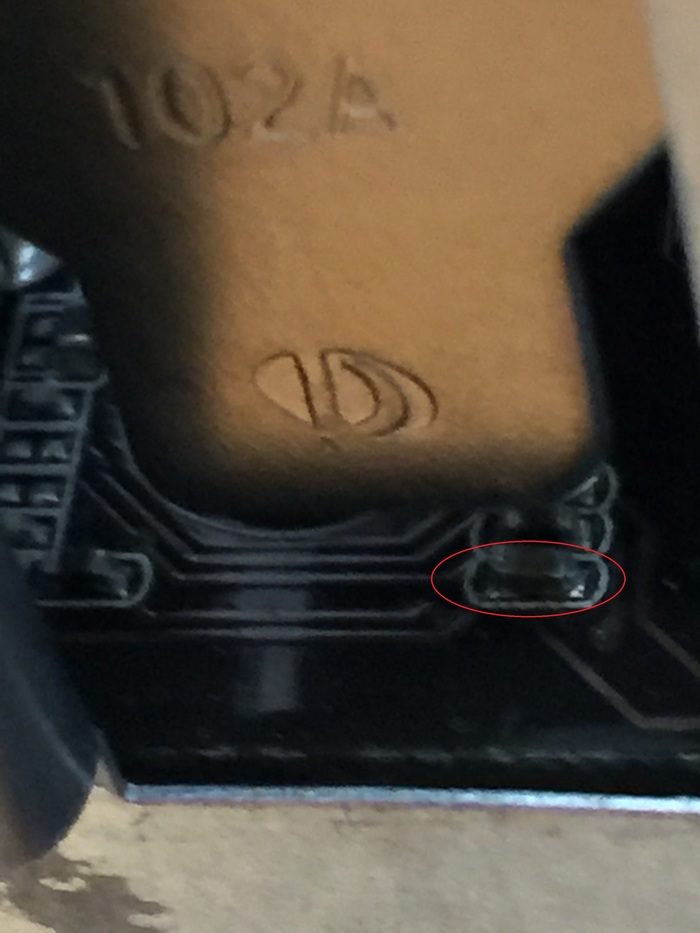

Вот оно как оказывается. Элемент был удален касанием направляющей планки видеокарты. Сынок подложил свинью свинку)

А вот замена конденсатору, дроссель подходящего номинала, но несколько большего по размерам.

Как гласит народная поговорка - "Поспешишь-людей насмешишь".

Спасибо, что дочитали и не забросали помидорками.
