Что-то давно не было новых постов, потому что много дел навалилось, но материал имеется. Не знаю, смогу ли писать в таком же темпе, как раньше, но один-два поста в неделю постараюсь. Итак, прибыл данный аппарат по причине того, что внутреннюю часть нехило так закидало тонером, да ещё и начал кидать кляксы при печати. ТО будем проводить, как минимум.

Начнём с очистки бункера для отработанного тонера. Вытаскиваем, чистим пылесосом, выдуваем остатки тонера компрессором.

Открываем верхнюю крышку и вынимаем картриджи.

Снимаем планку, которая фиксирует картриджи, находится она слева.

Поднимаем планку, которая считывает чипы.

Сдвигаем фиксатор ленты переноса и откручиваем винт внизу справа.

Вынимаем ленту переноса. Видно, что она закидана желтым тонером.

Видим блоки переноса и драмы. Синего тонера там было очень много. Вынимаем драмы.

Вынимаем блоки переноса.

Хватаем пылесос и вычищаем все внутренности, протираем оптику, пылесосим каналы для вывода отработки. Я напоследок выдул всю грязь компрессором.

После этого я также вычистил отработку с ленты переноса и нежно продул ее компрессором.

Скидываем все это добро обратно и осматриваем ролики. Им уже плоховато. Снимаем ролики захвата снизу сзади и ролик отделения сзади. Процессы снятия не снимал, но там все просто.

Собираем все обратно и печатаем тестовую. У меня не осталось, но после печати задания в сто листов проблема не повторилась. Также готов услышать советники в комментариях. На этом все.

Зашел на ремонт ху*вей, со слов клиента НЕ ВКЛ) (все как мы любим)
Открываю заднюю крышку, красный индикатор влаги активен .
Телефон без видимых повреждений коррозией, но для уверености бросаем вУЗВ,дабы исключить попадания влаги под BGA.

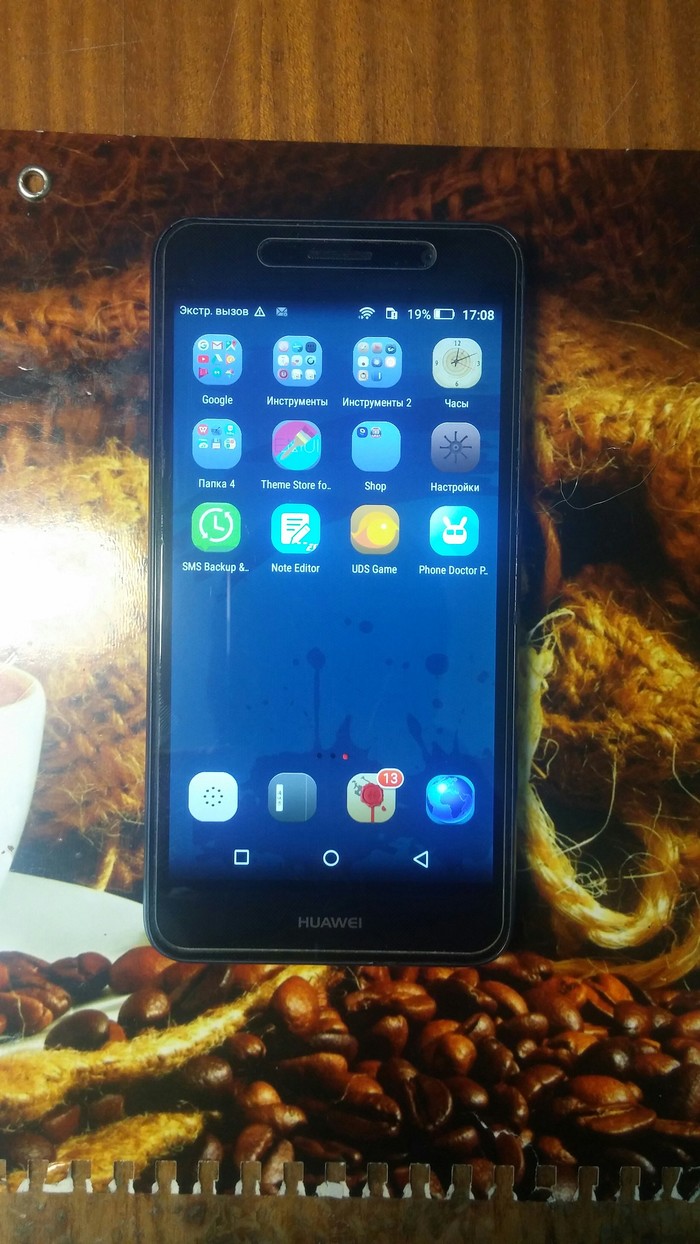

Телефон включился , отсутствует подсветка дисплея.
Подойду ближе к сути

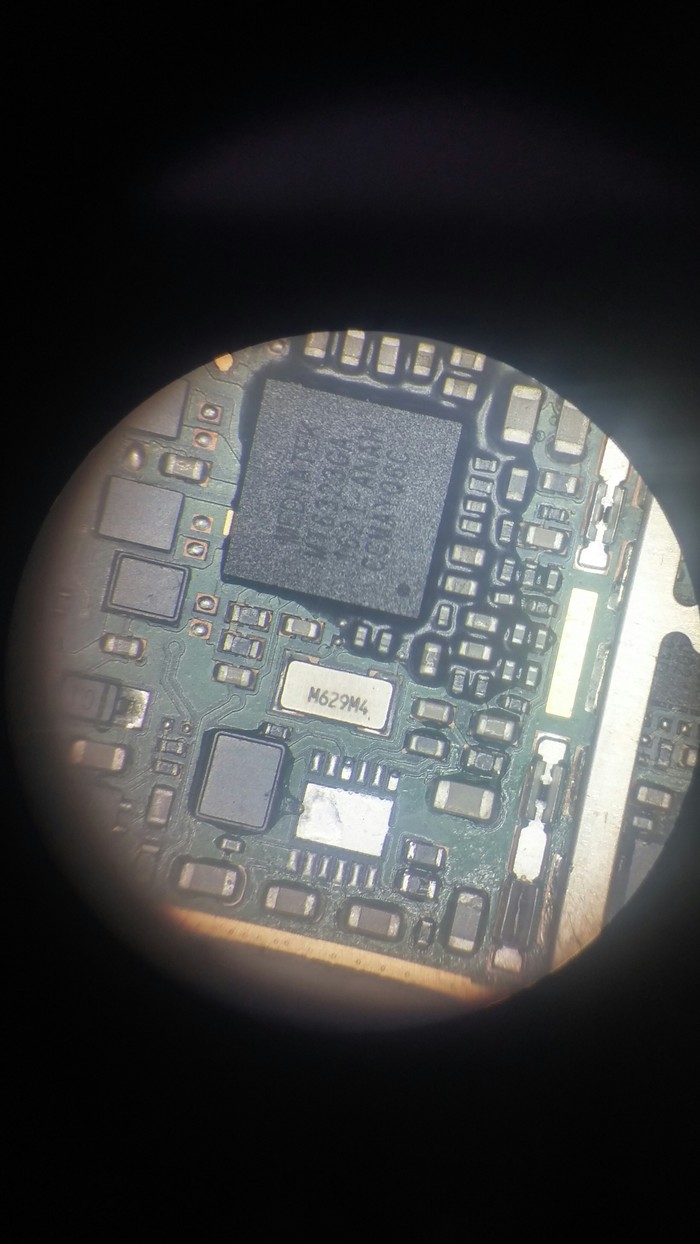

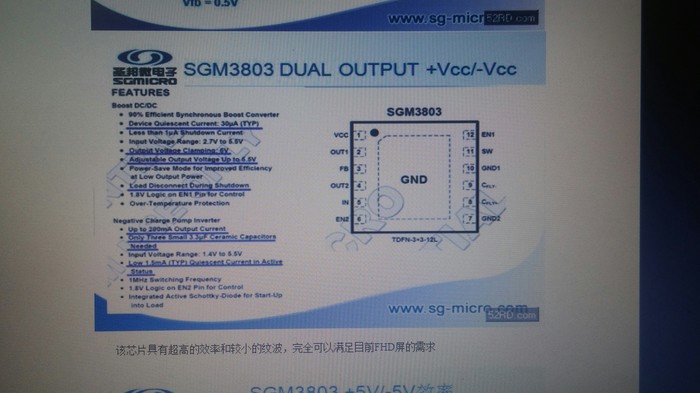

Проблема оказалась в микросхеме управления подсветки SGM3803DF
Возможно кому-то помог)
Ссылка на микросхему Украина
https://www.store-parts.com.ua/product/микросхема-управления...

Сломалась, значит, вот эта микроволновка - не включается:

Разбираю и сразу смотрю предохранитель - сгорел родимый(почему-то на 8 вместо 10 Ампер). Что там дальше? Ага, производитель приклеил схему с внутренней стороны, смотрим:

Погодите ка, а это что за херня?

Зачем-то концевик SWC пытается замкнуть цепь при открытой дверце(может лампочку хотели приделать?). Как показал дальнейший разбор - в итоге у него это получилось. При закрытии дверцы возможен небольшой рассинхрон в срабатывании концевиков и привет КЗ. Виновника устранил, пред поменял, других пострадавших нет).

Иногда починяю то что дома сломалось, по этому такая ситуация для меня в новинку. Спасибо за внимание.

UPD: Это защита, чтобы в случае спекания или заклинивания контактов концевиков при открытии двери микроволновая энергия не вышла за переделы камеры. А чаще всего проблема в верхнем (по конструкции) концевике - он забивается оседающими парами жира, из-за чего толкатель контактов как бы прилипает к стенкам корпуса концевика, и не размыкает цепь при открытии двери, и в этот момент срабатывает предохранитель - тем самым предотвращая возможно более серьёзные последствия.

Пост пилю на случай, если кому актуально и интересно.

В прошлом году я сменил роутер на 2-диапазонный, т.к. каналы на диапазоне 2,4 ГГц были засраны и скорость хорошенечко падала на всех девайсах. Выглядело это так

и так:

Такое состояние вещей меня не устраивало и не пожалев денег (на самом деле пожалел, купил на бонусы Э) взял роутер ASUS RC-66. Все девайсы радостно прицепились к 5ГГц диапазону, кроме старичка леново. На данной модели ноутбука стоит wi-fi модуль который работает в диапазоне 2,4 ГГц. Я расстроился, но вроде работало нормально. Но последние пару месяцев жена начала жаловаться, что скорость отстой, посмотреть онлайн кино целая беда, да что там, яндекс туго грузится. Замерил я скорость и призадумался:

Очень грустно, должно быть хотя бы 70 mbps для комфортной работы.

Начал я курить вопрос и понял, что не я один озадачился улучшением данного ноутбука, но вот незадача, ушлые ребятки из леново запилили в биос некий white list и позволяют ставить только определённые девайся. Но земля богата умными и, главное, добрыми товарищами, готовыми безвозмездно помочь. В сети наткнулся на пост на форуме, где товарищ рассказывает, как можно самому этот самый биос модифицировать и убрать проверку WL, так же там была ссылка  на иностранный форум, где умельцы бесплатно делали это за тебя. Я пошёл на данный форум, предварительно слив образ биос на файлообменник и попросил у ребят помочь:

в этот же день я уже прошивал модификацию биоса. Прошилось всё без сучка и задоринки и я пошёл выбирать модуль. Он должен был быть 2х диапазонный и с блюпупом. Не буду описывать всю историю переписки с продавцами на Алике, все писали: NOT WORK.

В общем на свой страх и риск решил взять карту с известным чипом Broadcom под слот mini pci-e ну а что могло пойти не так? слот подойдёт, дрова только поставить и заказал я карту и стал ждать. Сегодня она прилетела и, забрав её с почты, я пошёл курочить ноут. Скорость вы уже видели. Снёс я дрова от старой карты. Выключил ноут, откинул батарею, модуль подошёл идеально. Включаю ноут, а драйверов не найдено. Дело то житейское. Ещё пол часа гугления и я нашёл пачку моделей ноутов, где стоял подобный модуль. Имя донора Acer Aspire M3-581TG. Дрова скачивают и ставятся с первого раза. Ребут ноута и....

Каналы на диапазоне 5ГГц свободны. Я снова в глазах жены маг и волшебник, а очередная модификация ноута прошла успешно.

Спасибо за внимание и сорри за много буковок. Захотел поделиться.

Привет пикабушники. Собрал  наконец то первый блок  из  60  батареек .

Блок BMS 12 V 20 A  отвечает за разряд и заряд .  Мне таких  блоков  надо собрать примерно  100 штук.
