Прибор для настройки спутникового ТВ:своими руками.⁠⁠

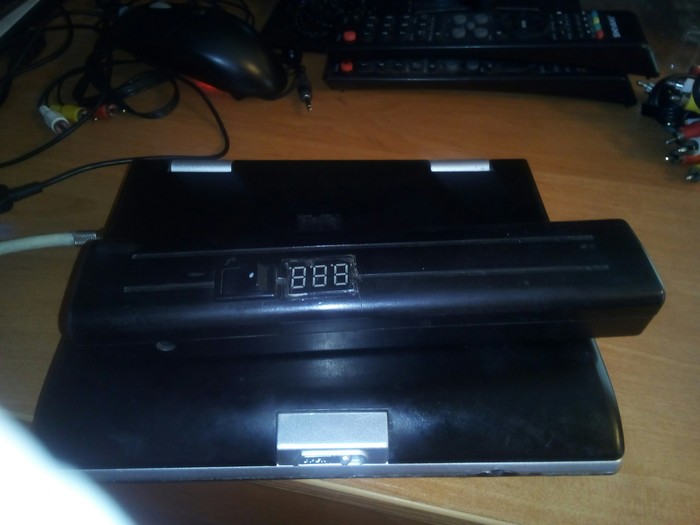

Сломался помощник Openbox SF 50,новый покупать накладно,можно конечно было купить альтернативный прибор,подешевле. Но...дело было вечером ,делать было нечего,родилась мысль в портативный ДВД установить плату от спутникового тюнера. За основу был взят uclan b6. Много лет у меня лежала без надобности эта портативка. Вынял привод,на место привода установил плату тюнера,пришлось повозиться с корпусом,вырезать,подрезать,чтоб плата села. Подпаялся к AV входу. Вывел сенсор пульта ДУ на место от старого IR датчика. Батарею пришлось переделать так как стояла с никелевыми банками. Установил литиевые элементы 18650 и балансир на 3 банки. Поставил вольтметр,чтоб следить за зарядом АКБ. Кроме спутникового тюнера покупать больше ничего не пришлось.Элементы 18650 и балансир покупал для шуруповерта,но как оказалось,надо было брать балансир на 4 элемента,и эти запчасти не пригодились.Портативка лежала на запчасти,еле нашел аккумулятор от нее. Зарядное со своих запасов, на 12.6 подобрал.Вольтметр копеечный,недавно установил,пользовался без него.Вот так ,немного фантазии,получился прибор для настройки спутниковых антенн.Пишу, может кому пригодится идея, рад поделиться.

Показать полностью 4
[моё] Спутник Электроника Пикабу Спутниковое ТВ Самоделки Длиннопост
44
143

Подробный гайд по ампутации дискретной видеокарты на MacBook Pro 17 2011 года⁠⁠

И так, столкнулся я с проблемой. Принесли прошку 17ую 2011 года со словами "не включается". Мак успел побывать в другом сервисе. Диагностика показала убитый видеочип, убитую видеопамять и процессор сидящий на плате вкось ( жарили плату не сняв компаунд с углов проца, припой расплавился, а компаунд расширился, тем самым оторвав шары от платы). Была согласована цена замены GPU, GDDR и реболл проца, всё сделано, но кина не было. Экран так и оставался черным. После была замена GMUX (микросхема, которая переключает графику с интегрированной на дискретную и обратно, а так же заведует включением матрицы и регулировкой подсветки), но и это не дало результата. Поняв, что проблема находится в неведомых мне далях - было принято решение - резать, ну то есть ампутировать дискретную графику.

Таким он был после всех стараний, которые не принесли результата.

Снимаем плату и приступаем к запайке сигнальных мычек.

После нам нужно сигнал (3.3В) LVDS_IG_PANEL_PWR, который идет с хаба U1800 (который говорит GMUXу что пора бы и питание на матрицу подать) кинуть на сигналы LCD_PWR_EN и LCD_BKLT_EN(которые должен в нормальном маке выдавать GMUX). т.к. GMUX у нас больше не работает, приходится ставить мычки и тут, иначе на матрицу не придет основное питание, а так же микросхема подсветки не получит сигнал на её включение.

Всё сделали. Включаем, проверяем.

Светим фонариком на экран с другой стороны(на лого) и видим что матрица у нас показывает яблоко. Это хорошо. Подсветки у нас нет, и это тоже нормально, т.к. у нас нет сигнала LCD_BKLT_PWM на драйвере подсветки. Тут у нас есть 2 варианта. Кинуть мычку с  сигнала LVDS_IG_PANEL_PWR на LCD_BKLT_PWM и у нас будет подсветка, но она будет всегда на максимальном уровне. Немного теории. Подсветка в данном маке регулируется микросхемой U9701, она же LP8545 и для регулировки яркости ей на сигнале LCD_BKLT_PWM нужно от 2 до 3.3в, с шагом 0.1В (Вроде так), чтобы регулировать яркость экрана. Этот сигнал у нас выдавал GMUX, получая в своё время его и кучу других данных от хаба U1800 по цифровой шине. НО! в модели MacBook Pro 13 2011 года небыло дискретной графики и пресловутого GMUX и всё это так же работало на том же хабе BD82HM65. Нужный нам сигнал хаб выдавал напрямую в драйвер подсветки. Поступим так же, но вот незадача, данный контакт на хабе находится в 4 ряду шаров от края и подпаять к нему перемычку можно только сняв его, после отреболлить и поставить уже с перемычкой. Меня этот вариант категорически не устраивал и я нашел нужный нам сигнал сверху хаба, немного его процарапав. Требуемый сигнал находится на 2 слое микросхемы.

Вот он поближе, уже расчищенный и залуженный. Для тех кто будет делать по этой инструкции конденсатор на хабе можно использовать как ориентир где шкрябать микросхему.

Припаиваем тонкую перемычку к нему и фиксируем зеленкой. После к тонкой мычке припаиваем мычку потолще

ответная часть мычки припаивается по схеме к резистору R9704 справа, а сам резистор убирается.( на фото отметил шар, с которого можно кинуть мычку, если всё таки вам проще снять-поставить хаб, проведя под ним перемычку)

Последним штрихом я снял свой новый чип с платы, но вы можете просто убрать резистор R8911 и это полностью отключит питание дискретной видеокарты, чтобы она лишнюю энергию не кушала. GMUX можно по желанию либо оставить на плате, либо убрать. Я решил убрать, дабы не мешался.

Запускаем и тестируем. На видео кажется что подсветка регулируется слабо, но на самом деле всё норм, камера на айфоне подвела.

Показать полностью 6 1
[моё] Macbook Пайка Smd-технология Гайд Видео Длиннопост
68
63

Андроид ТВ бокс:доработка охлаждения.⁠⁠

TV box mini Xplus

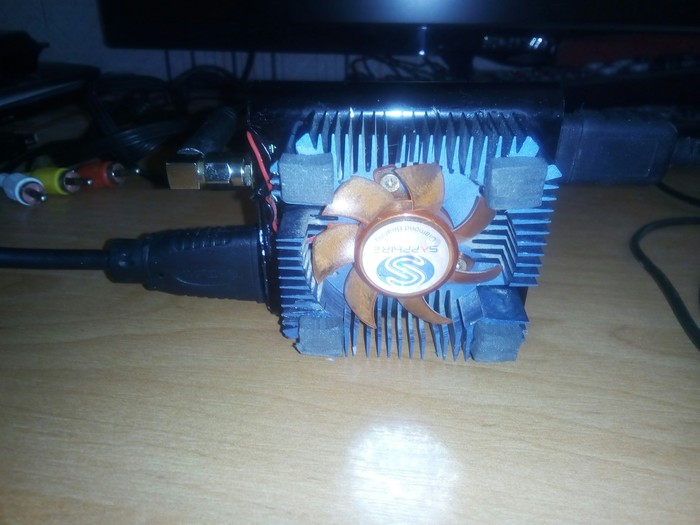

В далеком 2012 году появился у меня такой гаджет.На то время на современном одноядерном процессоре Allwinner A10 который работал на частоте 1.5 ГГц и имела 1 Гб оперативной памяти.Работала приставка отлично,но грелась,не помогали даже ножки которые были в комплекте.Через пол года слетела прошивка.После прошивки приспособил вентелятор ещё немного пользовался,но потом купил в 2013году четырех ядерную с двумя гигами оперативки и эту приставку забросил.Недавно понадобился ТВ бокс для просмотра телеканалов на телевизоре в спальне.Решил реанимировать старичка,прошил,так как от перегрева вел себя неадекватно то вай фай отпадал,саму систему андроид колбасило.Процессор стоит снизу и для охлаждения использовались только дырочки.Температура бокса была выше 60градусов.Корпус изготовлен из металла,поэтому между процессором и корпусом нанес термопасту.Куллер использовал от старой видеокарты пяти вольтовый с радиатором.Так как блок питания приставки 5 вольт провода припаял прямо к разъёму.На корпус в районе процессора нанес термопасту и приклеил радиатор.Сейчас температура бокса не поднимается выше 30 градусов,работает стабильно.Со своими задачами просмотр фильмов онлайн и iptv каналы справляется,так что ещё поработает.Кому что интересно пишите в комментариях,всегда рад ответить

Показать полностью 3
[моё] Андроид ТВ Tv Box Электроника Самоделки Пикабу Длиннопост
22
75

Как не нужно делать!⁠⁠

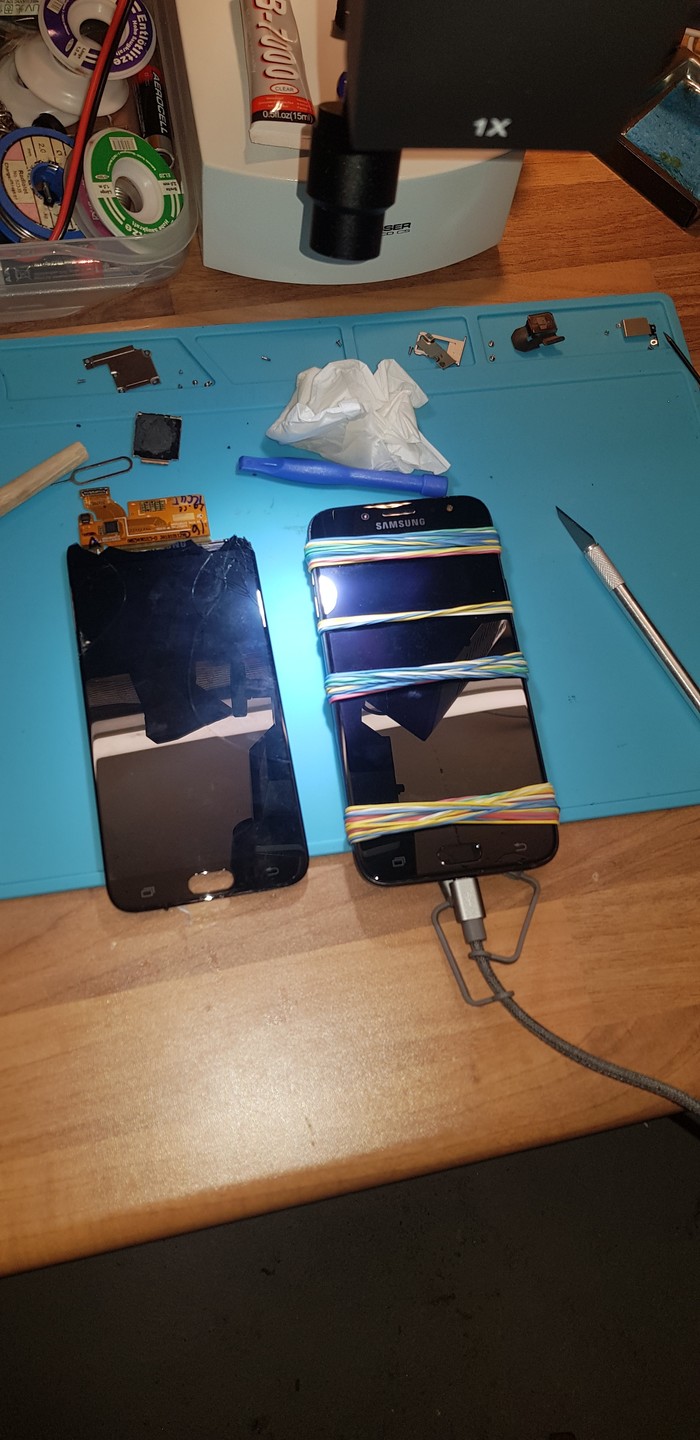

Поучительная история. На днях знакомый с работы попросил могу ли я поменять экран на его Samsung sm-j730f, конечно давай, работы на пол часа.

Заказал модуль с ebay, конечно не оригинал, так как, оригинал очень дорого 85,90€, китай 44,95. Выбор был не мой, я сразу говорил, что брать лучше оригинал, пусть будет дороже, но зато надёжнее.

Пришел модуль, я без задней мысли, отклеил все плёнки, нанес клей на телефон и стал аккуратно ставить на место модуль. И вот тут я понял, что попал на 45 евро, на ровном месте. Модуль оказался просто толстым, и не подходит по высоте, примерно на 0.5мм. Позвонил знакомому, так и так мол. В итоге сказал, что нужен оригинал, заказал теперь оригинальный.

Как всегда, хочешь вроде помочь, а получается все через жопу, и каждый раз зарекаюсь, будут просить, откажись и все, но нет.

Написал продавцу о возврате, сказал чтобы я отправил назад он пришлет замену, написал что замену не хочу, а хочу возврат денег. Но теперь, при очистке клея с дисплея лопнуло стекло, менял дисплеи не один раз, но такого не видел. Запакую и отправлю как есть, а там посмотрим.

P.S. Я не работаю в этой сфере, только как хобби, свои аппараты ремонтирую ну или доламываю. Место действия Германия.

В итоге остался -45€, вот так и помогай. Пришёл оригинал, поставил без проблем. И да, не нужно экономить.

Показать полностью 4
[моё] Ремонт Samsung Длиннопост
