Сегодня на моей кухне лежит этот чудесный объектив. Был уже в ремонте, но из за отсутствия зап.частей решили продать его "как есть". Покажу конструкцию, расскажу что понравилось, что не понравилось, как его уберечь от злой участи.

Как видно из названия стеклышко не простое, зум с постоянной диафрагмой 2.8 в принципе не может быть простым. Так в него еще сунули стабилизатор и внутреннюю фокусировку. Объектив не маленький, диаметр фильтра профессиональные 77мм, приятно увесистый такой бочонок.

По неисправности у него типичный клин зума и фокусировки. Кольцо зума болтается на 360, фокусировка не работает совсем, даже ручная. Сразу понятно что повреждения механические, но у меня есть заранее припасенный донор который купался в море, он как раз с идеальной механикой.

Начинаем разбор со стороны байонета. Хоть байонет и металлический, крепится он на скудные винты в пластиковое кольцо которое в свою очередь крепится уже на основной опять же пластиковый корпус. В начале может показаться что это чисто маркетинг, байонет металл и на соплях, но я решил что пластиковое кольцо и скудные винты играют роль предохранителя при падении. Намного лучше если объектив сломается в этом месте не затронув куда более дорогой корпус и не повредив внутренности, такая "скрытая забота о кошельке владельца и хорошая ремонтопригодность". Это всё мои мысли, и необязательно они правильные. Стоит отдать должное, хоть это всё и пластмасса, собрано это добротно, плотно и если туда часто не лезть, то прослужит свой срок.

Обратите внимание на плату управления и расположение шлейфов, да это шедевр! на столько всё удобно расположено что прям кайф. По сравнению с прошлым постом с 24-85 от Никон где расположение плат при неоднократной разборки просто с ума сводит. Тут всё эстетично и красиво. Шлейфы короткие и не болтаются, повредить их сложно.

Мотор стоит в нем не ультразвуковой тихий и модный, а обычный щеточный моторчик как в китайских игрушках. Сама конструкция очень понравилась, это отдельный блок мотора с редуктором и кнопками вкл/выкл автофокуса и стабилизатора. Снимается одним кольцом.
По сравнению с USM и SWM мотором он намного проще, сама система фокусировки получается проще и это мне нравится. В нем нет датчика GMR и магнитной ленты которые боятся намагниченных отверток, а разбирать объективы размагниченной отверткой то еще удовольствие.
Но в плане работы он конечно же хуже. Медленный, жужжит как Карлсон, нет режима дофокусировки руками М/А когда можно докрутить или поправить фокус без перехода в мануальный режим.

Переключатель режима работы стабилизатора и АФ, никаких проводов и шлейфов. Вставляется в блок мотора, опять же удобно сделано и очень просто.

Под резинкой зума расположена гребенка отвечающая за считывание положения зума, так как кольцо болталось и прокручивалось то от нее ничего не осталось. Поставлю с донора. Можно обойтись без нее, насколько я знаю она нужна для корректной работы вспышки.

Для примера как она должна выглядеть изначально.

Снимается кольцо зума и корпус, удивляюсь как они так всё гармонично сделали.

А теперь по причине неисправности. Ниже видно три направляющих для геликоида, бедой у этого объектива является то что они иногда раскручиваются и система клинит. По поводу системы, опишу ее ниже, она ОЧЕНЬ сложная.

Поэтому, если с вашим объективом что то не так, то принцип автоваза "сама сломалась, сама починилась" тут не сработает. Не надо пытаться провернуть если что то туго идет, само не вылечится и не рассосется. На самом деле это пустяк, протянуть направляйки можно без полного разбора. Но владелец решил провернуть от души, сломал направляющую и самое грустное он погнул кольцо фокусировки и сломал рычаг на кольце зума. Объективу пришел пушной зверек, запчастей таких в продаже не найти, только искать донора.
Ниже кольцо зума, на обломаную часть крепится внешняя часть кольца зума за которую мы крутим. Восстановить конечно можно, заколхозить, прилепить на покиспол, но у меня благо есть она целая.

А ниже в центре лежит кольцо фокусировки, его просто согнуло. Для справки это колечко должно крутиться между двумя другими колечками, там допуск десятки и сотки миллиметра, а крутится оно должно просто идеально, там даже смазки минимум. Восстановить цилиндр невозможно (не люблю это слово, но оно к месту). Либо цилиндра нет, либо прорези в нем уходят в пляску.

На видео сложно показать полноценную работу механизма зума, но в целом должно быть понятно.

А теперь по конструкции. Она сложная, она прям очень сложная.

Это остатки донора, он полностью разобран для наглядности.

Все эти кольца работают взаимосвязанно, одно тянет все другие. Прям как мушкетеры. Крутится и вертится как единый организм.
А теперь представьте это всё надо собрать, правильно между прочим. В каждом кольце по несколько прорезей по 3шт (плоскость проходит через 3 точки, это логично).

Наверное можно посчитать число возможных комбинаций сборки, но мне лень. Если есть опыт,  логика и развито пространственное мышление то собрать можно, есть отдельные элементы на кольцах которые должны совместится, но они не всегда однозначные.
Кстати когда эти кольцо сложены на 17мм фокусного, всё достаточно плотно и крепко, на 50мм конструкция вытягивается и жесткости нет. Поэтому, носите свои объективы всегда в сложенном состоянии, у этого тамрончика даже фиксатор есть для 17мм. Небольшое усилие на конец передней линзы при 50мм может угробить его. И держите их крепко в руках;)

По поводу этого объектива в целом. Если есть возможности или вы зарабатываете фотографией то лучше приобретать оригинальную продукцию под свою систему, это факт.
Если любитель, который хочет максимум за минимум средств, которому не нужна молниеносная фокусировка и прочие плюшки то этот объектив просто маст-хэв, реальный универсал. Картинки у тамрона хорошие, даже есть какой то свой узнаваемый рисунок. Конструкция не супер надежная, по моим ощущениям слабый мягкий металл. Но если его не ронять, бережно и чутко к нему относится, то он подарит удовольствие от пользования.
Единственный их большой минус это сильно плавает качество картинки экземпляров, нужно выбирать.

На этом всё, объектив восстановлен полностью. Плавная работа механики достигнута, по пути ничего не сломал.
Приехал ко мне Nikon 12-24 4G утопленный в море, работает только зум, ремонт похоже будет творческий, так что не переключайтесь.

Здоровая критика, вопросы, или советы в комментариях приветствуется.

Спасибо за внимание.

Никогда не подозревала, что такое возможно, но сегодня обнаружила комп, у которого загорелась проводка. Судя по повреждениям, все началось на входе питания жесткого диска, провода сплавились друг с другом. Возможно, проблема была в бракованном переходнике molex-sata, хотя ничего не предвещало беды. Теперь никогда не оставлю компьютер без присмотра... будьте осторожны!

Давно думал приобрести аппарат подобного рода. Фото из Интернета.

Но так, как нужен он мне будет может раз в месяц, а может и реже, новый агрегат я никак не хотел покупать за такие деньги. И тут подвернулся случай и купил я нерабочую ультразвуковую ванночку за два бакса.

Оказалось, что ей пользовались очень давно, и немного неправильно эксплуатировали и в самой посудине появились два отверстия, через которые вода или средство чистящее попали внутрь и вывели ее из строя. Ну будем разбирать и смотреть. Основная плата.

Красным отмечено все сгоревшее (и еще предохранитель в разъеме). Однако сгоревшее это еще не все, два диода (помечено красным восклицательным знаком) вообще отсутствуют и их там никогда не стояло. Ну и вся плата окисленная.

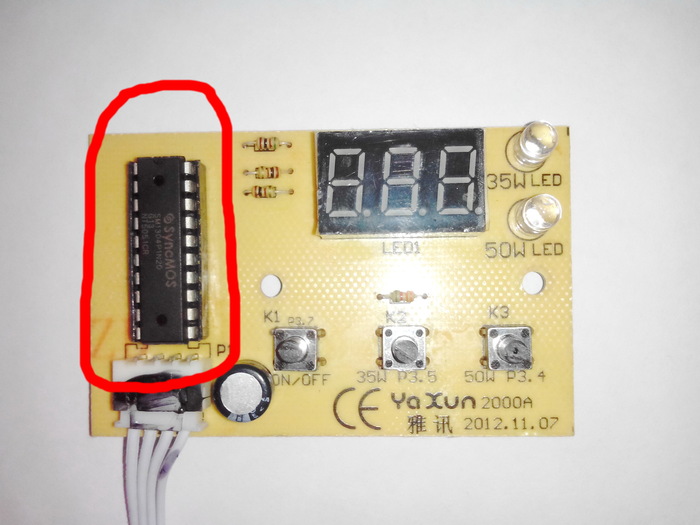

Также досталось и плате управления. Выглядела она хорошо, но под процессором обнаружились довольно сильные окислы.

Схему нашел в Интернете. Больше подходит вот эта.

Однако на плате отсутствовал резистор R1 0,22 ом (вместо которого я поставил терморезистор) и диоды VD3, VD4. Схема красным соответствует включая номиналы, обозначения не соответствуют! Управление реализовано по другому, но там несложно разобраться.

В общем для замены деталей и чистки платы пришлось ее распаивать, проверять и чистить все комплектующие. Получилась вот такая почти голая.

Больше ничего сгоревшего обнаружено не было, даже ESR конденсаторов был в норме. Транзисторы поставил 13007 для запаса и на термопасту. И под прослушивание фильма все было собрано и проверено.

Но самое то главное почему она мне досталась так дешево,- дырки в самой посудине, где находится вода. Не сфотографировал. Думал чем заклеить, как заварить, заклепать и др. В итоге все-таки остановился на варианте рассверлить их и посадить винты. Рассверлил с трудом, неудобно, и нержавейка все-таки хорошая, хоть и китайская. Получилось вот так. Винт-шайба-стенка-шайба-гравер-гайка. Диаметр отверстия просверлен так, что винт с трудом туда влезает.

Сначала были опасения, что от ультразвука гайка открутится, но она на гравере. А если и он не спасет чуть подрасклепаем резьбу и все будет держаться. Все винты, шайбы, гайки - нержавейка. Пока потестил, ничего не откручивется, все работает.

Итог. Мне повезло, пьезоэлемент был рабочим и восстановление прошло без вложений. Если Вам случится ремонтировать можете оценить трудозатраты.
