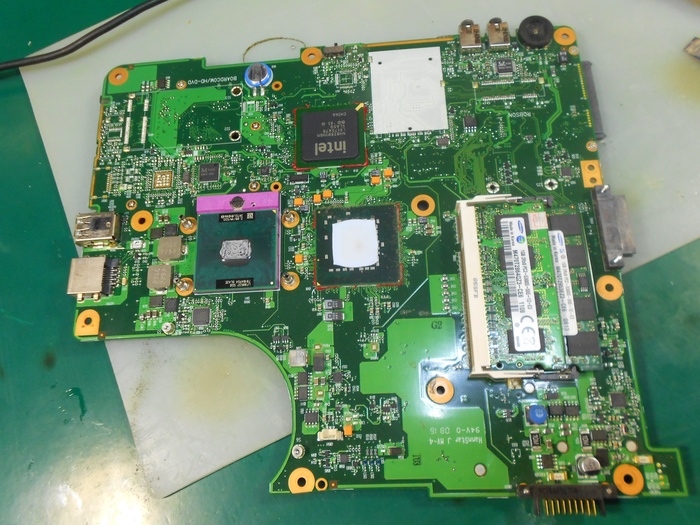

Новый процессор установлен. Осталось проверить работоспособность ноутбука и провести все тесты.

Апгрейд прошел удачно. Покупку нового ноутбука теперь можно отложить.

Ну хорошо, настоящий "специалист" может с лёгкостью определить неисправность лишь приложением ладони) Или же специальными диагностическими приборами в сложных случаях:

"Специалист" может даже спаять плату щупом мультиметра!

Да чем угодно вообще! Хоть осциллографом!

"Главное чтобы руки были золотые"(с)
Эх... мне определённо есть чему учиться у истинных профи...

Чтож, теперь осталось разобраться с неисправным видеочипом - и дело сделано!

Но... погодите-ка... а где же он?! Где видеочип?!

На обратной стороне платы его тоже нет!
Зато вот что есть на обратной стороне:

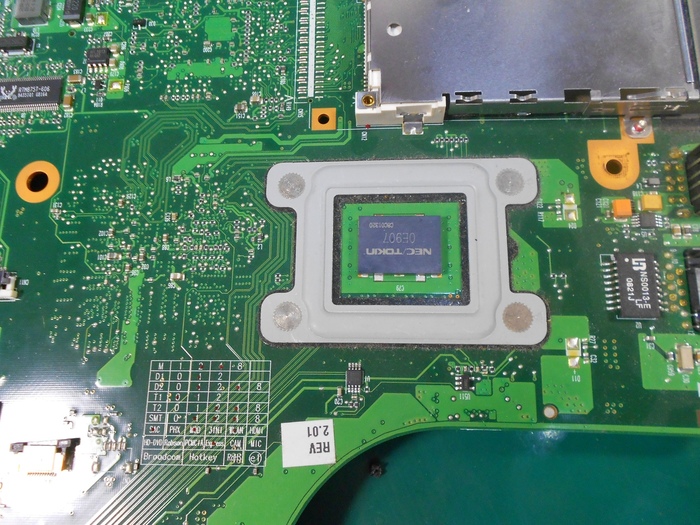

Это конденсатор NEC/TOKIN, очень популярный на технике середины 2000-х годов.
А вот что под крышкой у этого конденсатора:

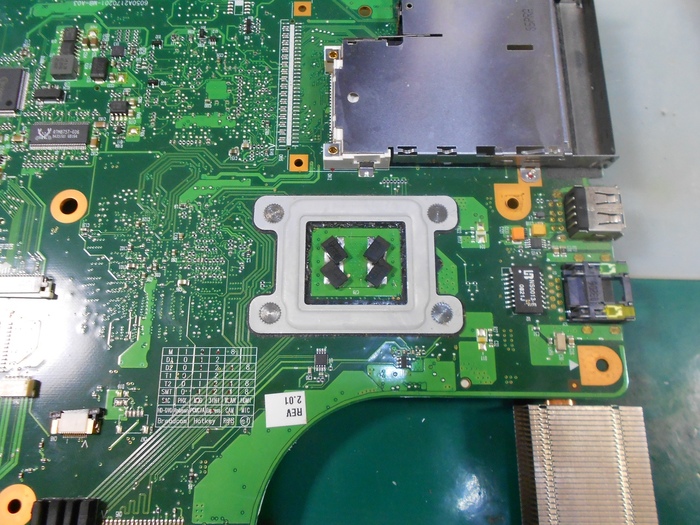

Как обычно в таких ситуациях меняю его на 4 танталовых 330uF. Это главная и единственная причина всего списка неисправностей в данном случае.

Подумать только, ноутбук заработал без замены видеочипа-которого-нет!

Но... а как же видеочип?! "Специалисты" же говорили что сгорел...

В ходе диагностики я выяснил что сгорел предохранитель возле разъёма PCI-e по линии 12В. После предохранителя короткое замыкание. Значит проблема не там где её искали "мастера".

Для начала мне пришлось снять и отреболлить угретую банку памяти, поскольку по питанию памяти было подозрительно низкое сопротивление. После отмывки и запайки банки на место сопротивление по этой линии пришло в норму.

Далее, разбираюсь что по питанию 12В. Оказался пробитым силовой ключ верхнего плеча фазы питания видеочипа. После замены ключа короткое замыкание по 12В линии пропало.

Меняю предохранитель на исправный

Запускаю карту. Получаю изображение.

Очевидно что первоначальная проблема была именно в пробитом ключе, а не в банке видеопамяти которую бездумно и безжалостно упаяли прогревасты.
Видеокарта прошла все тесты и готова к выдаче владельцу.

И так, пробит датчик Холла (датчик закрытия крышки дисплея), пробит мультиконтроллер, пробит ключ дежурки.
Заменено.

Ноутбук начал включаться. Все признаки того что инициализация завершается есть, как по потреблению, так и по активности USB флешки. Но изображения на экране нет.
Оказалось что сгорел предохранитель подсветки матрицы. Но это мелочи.

LVDS транслятор RTD2136R так же оказался неисправен. Вот тут возникли проблемы с заменой. Никакие аналоги не подходили - либо серый экран, либо ничего. А на улице суббота и раздобыть запчасти для срочного ремонта проблематично.
В итоге был установлен точно такой же. Заработал только третий из купленной партии. Изображение наконец-то появилось.
Удивительно что хаб остался жив.

Теперь осталось поменять неисправный wi-fi модуль и протестировать отремонтированный ноутбук.
Ремонт был выполнен в течение дня.

Итого:

Помните, неквалифицированное вмешательство влечёт за собой сложный и дорогостоящий ремонт.

Далеко не все выездные компьютерные мастера являются безграмотными дилетантами. Но спешка может привести к печальным последствиям и у профессионала.
