Всем привет! Сегодня на ремонте вот такой мак.

Проблема данного ноутбука в одном из type-c разъемов. Был воткнут магнитый кабель (который отстегивается) и ноут упал именно на него, после чего Мак перестал заряжаться. Был произведен сброс SMC, зарядка заработала, но тот самый разъем так и не ожил. Ну что же разбираем.

По двум линиям у нас низкое сопротивление,  32 Ом и около 50 Ом на другой линии. Отстегиваю шлейф с разъемами и замеря на самой плате, тоже самое. По схеме видно что эти линии идут сразу на микросхему U3200 - это type-c контроллер, их 4шт на плате и как только один из них умирает по какой либо причине, то SMC блокирует все эти контроллеры и все, ни как ты больше мак не зарядишь.

По схеме так же видно, что на этих линиях так же имеются конденсаторы и защитные диоды, снимаю их, но результата это не принесло, значит точно контроллер умер.

Заказывается, ожидается и вот она приехала.

Буду менять. Это уже очищенное посадочное место от компаунда и олова.

Ну и контрольный замер.

Собираю, проверяю иииии, ничего, отказали все разъемы. Ну не долго думая, достаю плату, переворачиваю (ведь с другой стороны такая же микросхема на компаунде, мастера наверно поняли, что случилось) снимаю микруху, перекатываю и устанавливаю. Ну и все отлично)

Клиент остался доволен, ведь ему одна из мастерских вынесла вердикт, плата ремонту не подлежит и требуется ее замена -_- а замена платы как минимум стоит 17т.р. и при этом забирают твою.

Всем спасибо! Всем добра и честных мастеров.

Почта для связи fazlinurov.albert@gmail.com.

г. Сочи.

Лазил тут по местной барахолке и наткнулся на такое...

Акб меняли месяц назад, есть логотип яблочка даже. Кроме самой акб причин нет здесь. Но не все "оригинальные" батареи полезные. В основном продавцы запчастей говорят что чип, шлейф оригинальные. То есть при подключение к тестеру всё ок. Заменена только банка. Но вот на какую банку заменили никто не знает. Поэтому остаётся только брать у проверенных поставщиков.

А где вы закупаете акб?

Всем привет!
Недавно принесли самый лучший айфон. Восемь.
Почему лучший? Меньше всего ломается.
Но как знать, как знать xD.
Вот собсно почти рабочий телефон:

Но нет звука в верхней динамике, не включается фронтальная кинокамера и иногда сам по себе нажимается бесшумный режим.
Упал дисплеем вниз. Всего то.
Оставляю на диагностику ждать своей очереди.
Добираюсь, диагностирую поверхностно: звук в динамике есть, но очень тихий. Ну думаю типовуха, если бы не фронталка.
Захожу в настройки звука, выкручиваю ползунок громкости на все деньги и телефон подвис. Ага. Иду в диктофон и пробую запись - никого. Всё тоже висит.
Так же проблемы со звуком отражаются на вибрации телефона, например пропадает вибро при нажатии на кнопку home.
Типовуха, но для восьмёрок это как то нестандартно.

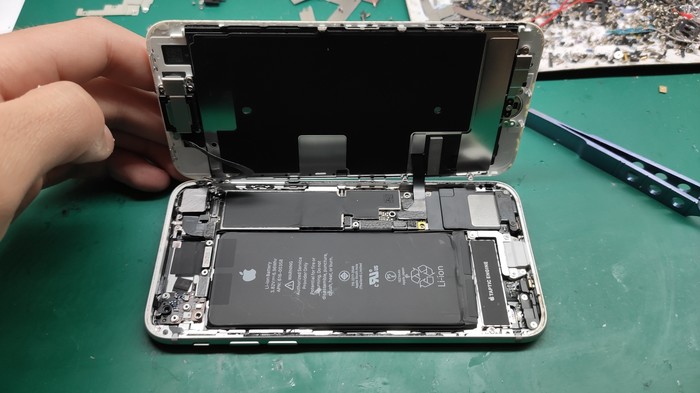

В общем ситуация понятна - разбираю:

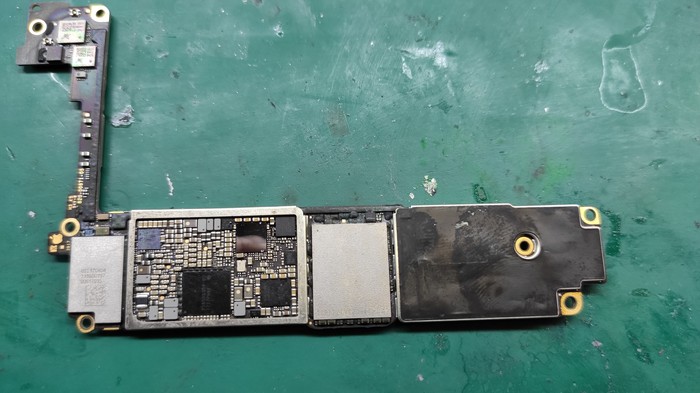

На данном этапе ничего интересного нет, одни болтики крути и всё. Вытаскиваю плату:

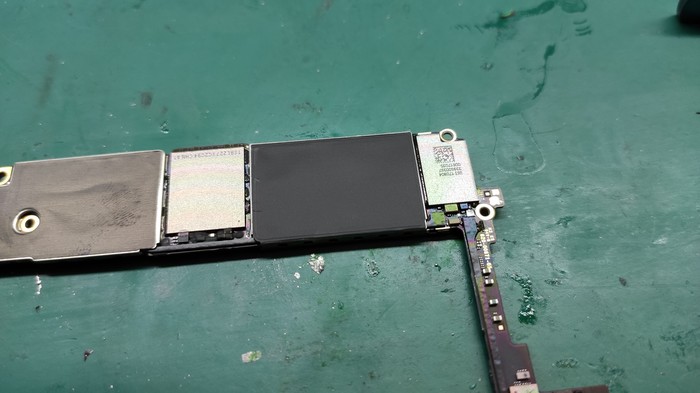

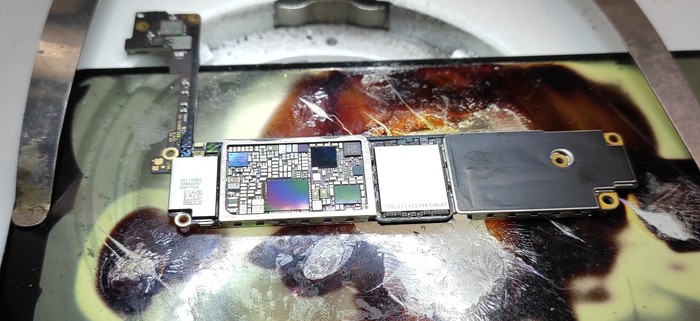

Какой градиент, аж трогать не хочется, но увы приходится содрать чёрную этикетку:

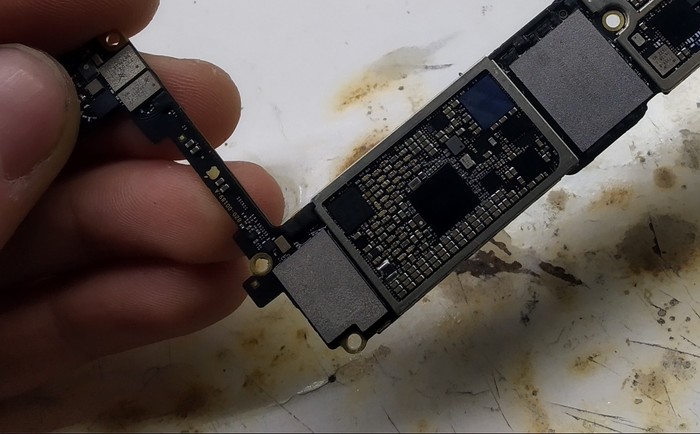

Красота))) Жаль, что после чистки от флюса этого уже не будет, но да ладно. Аудиокодек расположен чуть дальше от nand памяти и подальше от проблемной зоны, которая есть у семёрок:

От небольших падений они всегда страдали потерей звука, особенно 7plus. Отрывался ряд контактов и всё - долгий запуск, тормоза, нет звука и всё в том же духе.

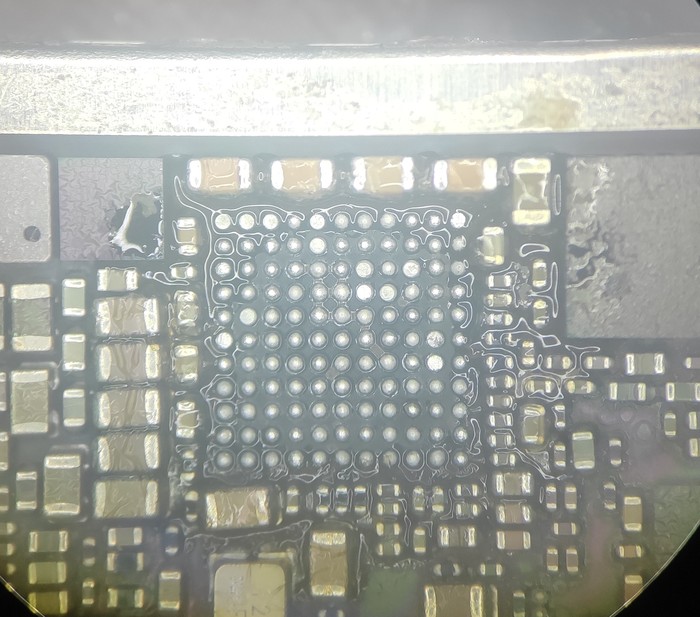

Так как ситуация немного нестандартна (хотя как сказать), то снимаю основную микросхему кодека:

Пошатываю каждый контакт на предмет отрыва. Железобетонно сидят и не двигаются.

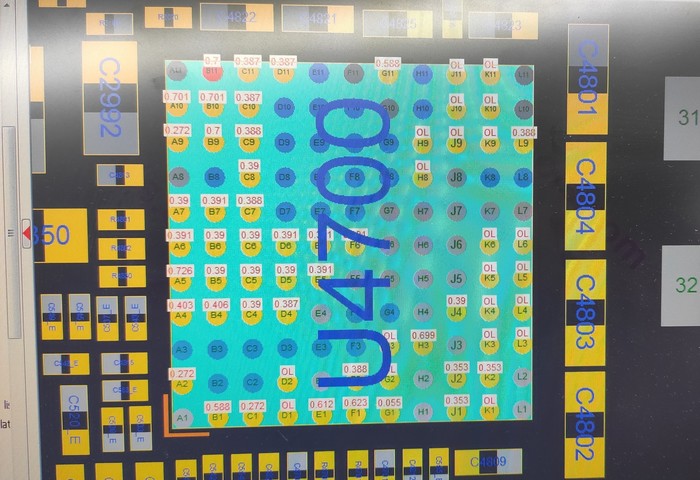

Открываю документацию на плату и замеряю сопротивления каждого из них согласно этому куску схемы:

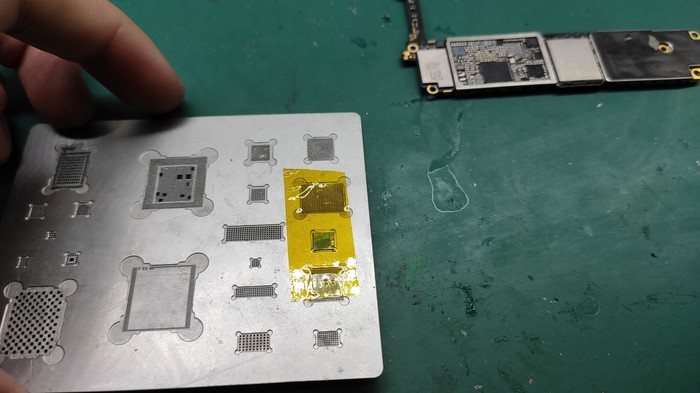

Вроде всё сходится. Беру обратно старую микросхему, снимаю с неё заводской безсвинцовый припой и освежаю его свинецсодержащим xd. С помощью трафарета и паяльной пасты:

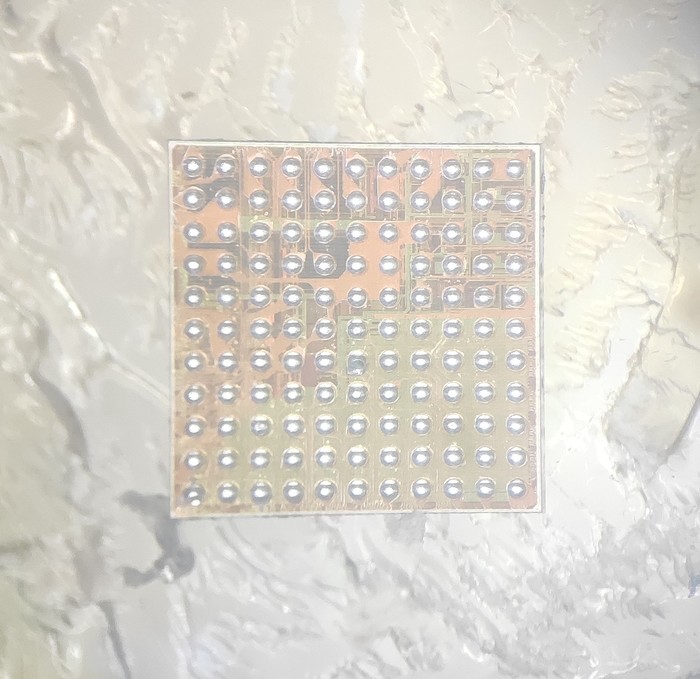

Вот что выходит на выходе:

Плюс минус хорошо) Запаиваю обратно:

Быстренько собираю в корпус и проверяю сразу все функции по звуку. Всё раб.

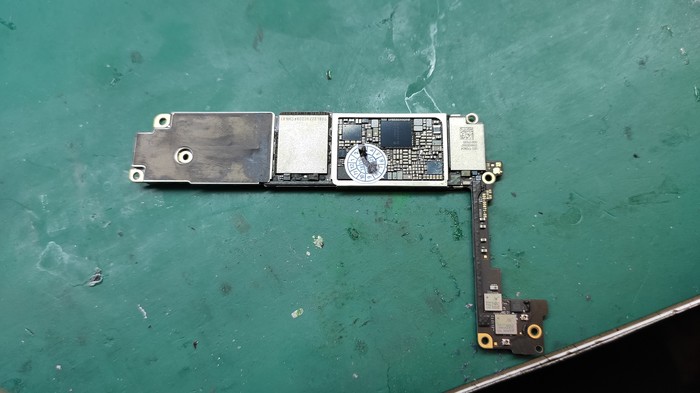

Снова вытаскиваю, клею гарантию:

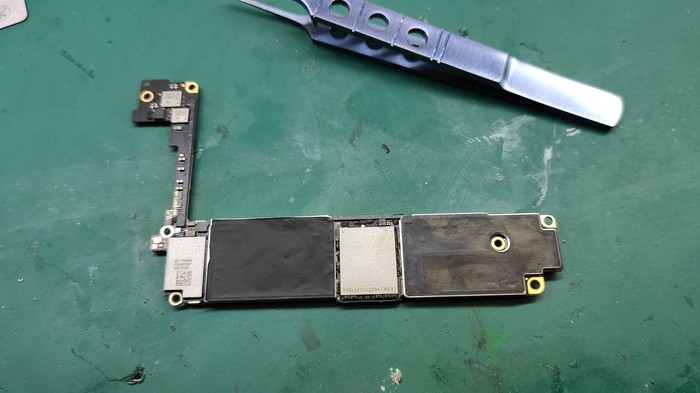

Затем черную защитную тряпку:

Как новая. Ломайте ещё)))

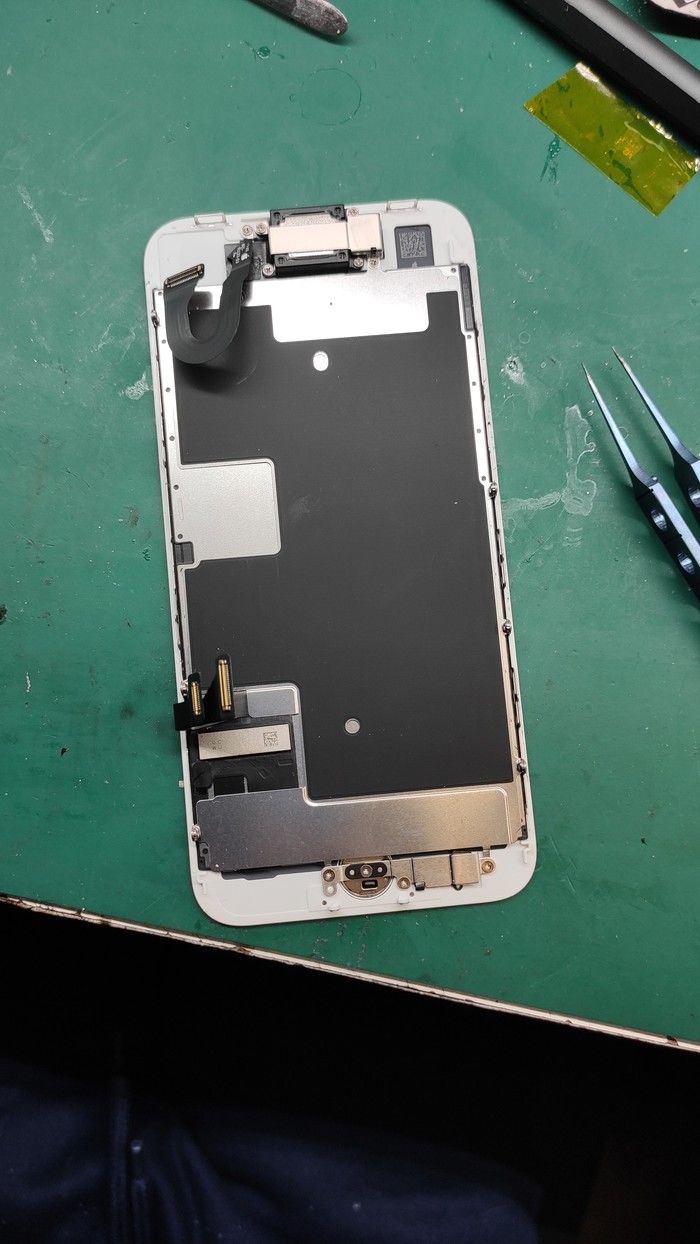

Дальше зачистка корпуса от старой проклейки и добираюсь до дисплея:

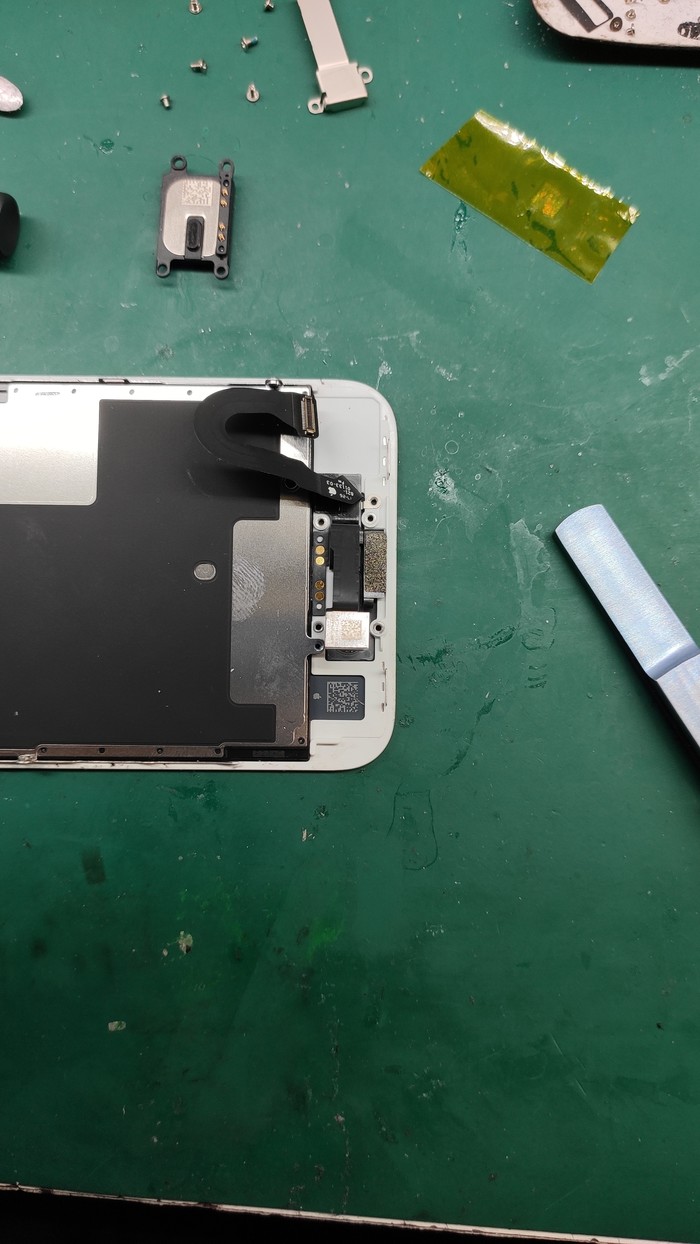

Откручиваю держатель и вытаскиваю динамик:

Отклеиваю шлейф и получаю доступ к сетке динамика:

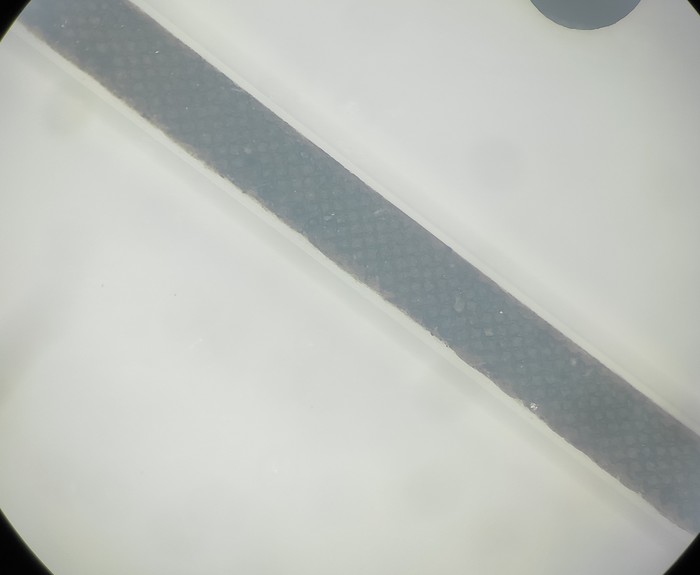

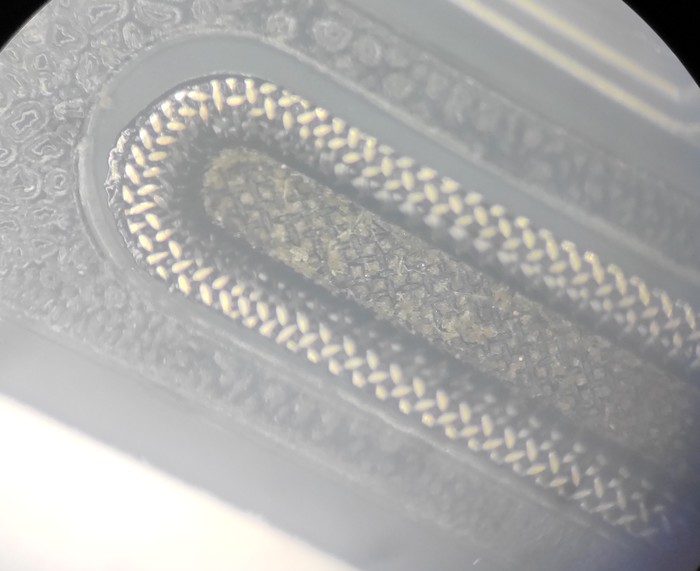

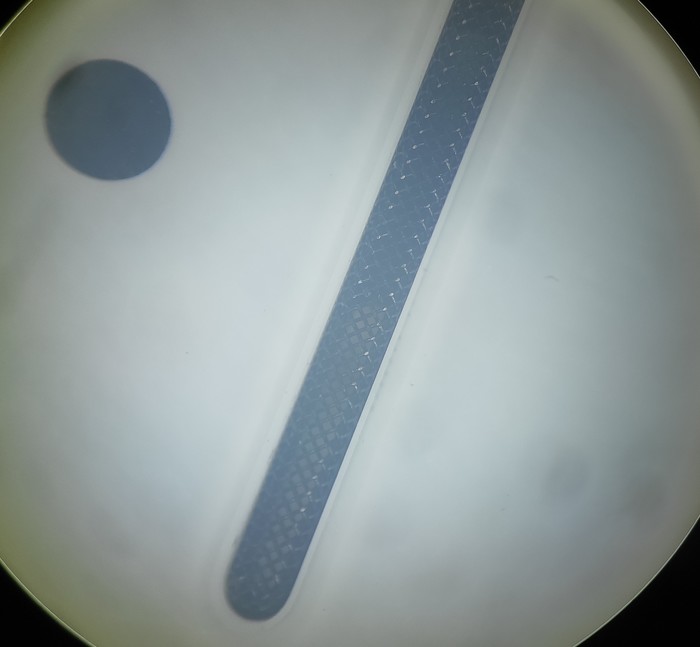

Убираю силиконовую заглушку. Вот так выглядит сетка изнутри:

А это снаружи:

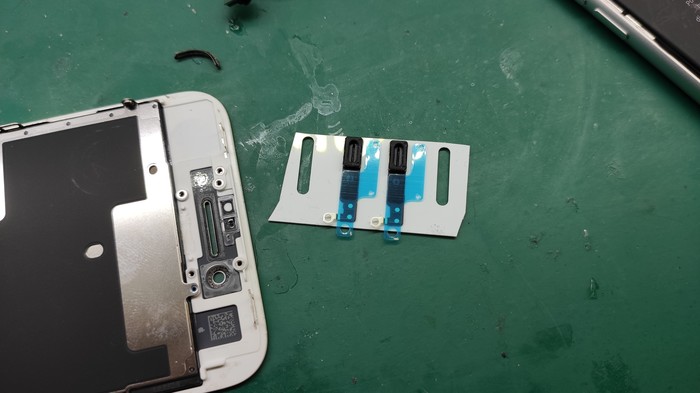

Поковырять иголкой, почистить щёткой снаружи и загнать всю пыль подальше в динамик - временное решение. Советуйте всем дальше. Я лично меняю всю сетку на новую. Для этого есть ремкомплект:

Меняю. Вот нев сетка здорового телефона:

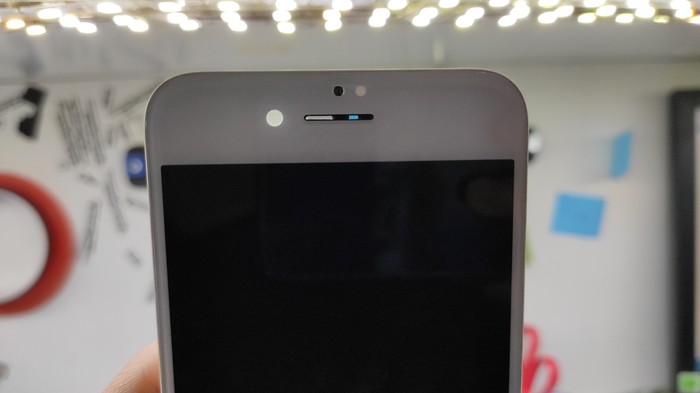

И уху и глазу приятнее)))

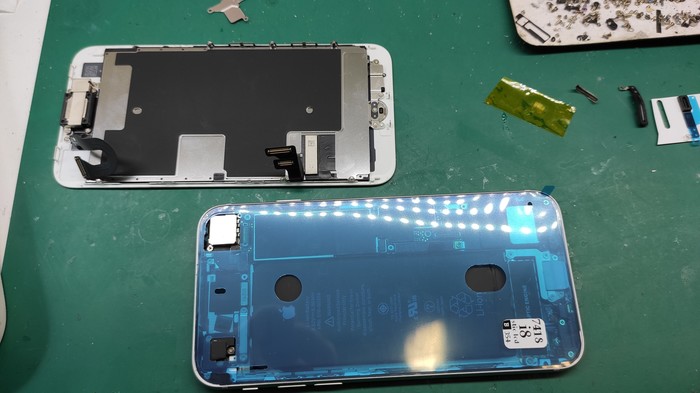

Делаю новую проклейку дисплея:

Клею защитный стикер на аккумулятор. Любое вмешательство в плату без меня сразу лишает данную мной гарантию. И не важно, что к примеру замену аккумулятора нашли дешевле чем у меня на 180 рублей:

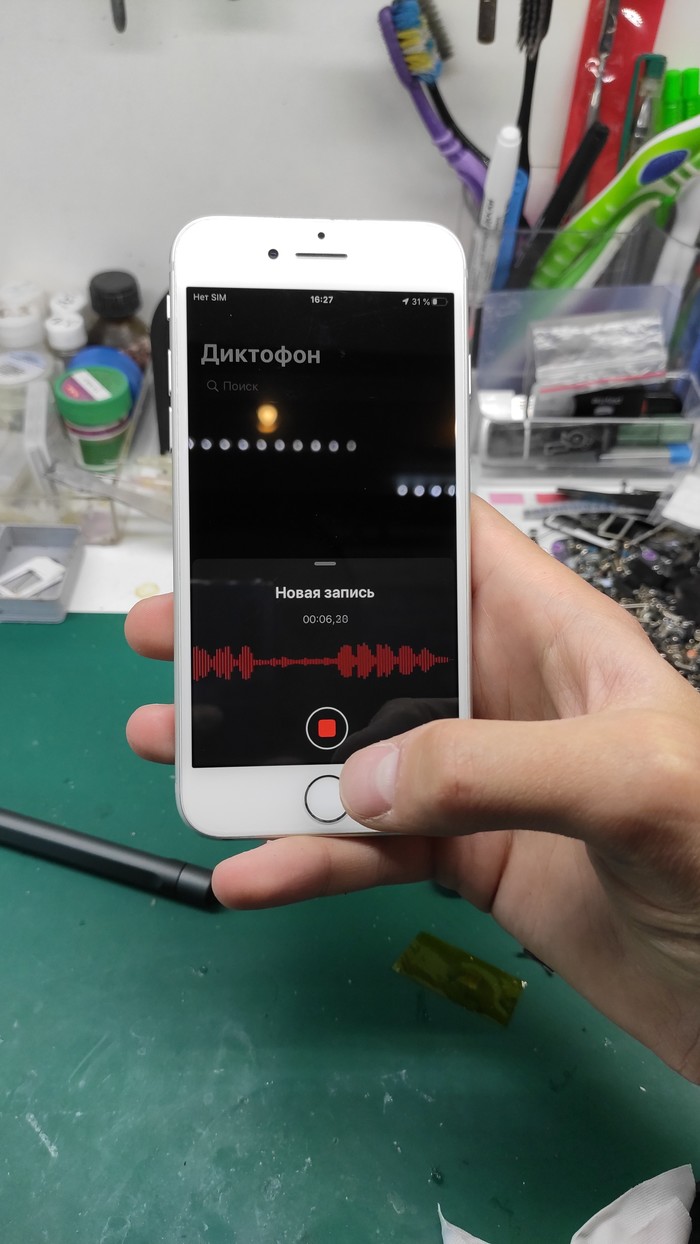

Окончательно проверяю звук/камеру/вибро:

Ну вот и всё.
На самом деле я не уверен, что причина была в аудиокодеке. Скорее всего отвалился какой то резистор рядом и я его просто пропаял так сказать в ходе ремонта но это не точно, так как по сопротивления под аудиокодеком все было ровно. Дублировать контакты тут не нужно, так как нет проблем с их отрывом при падениях. А сетка, что сетка? Её менять, а не чистить. Поэтому за замену я беру денег, а чистить за бесплатно, ковыряясь в чужой ушной сере, мне не хочется от слова совсем.
На ремонт с фоточками ушло полтора часа, но это не значит, что при одинаковых симптомах может быть именно этот случай. Айфон хуйни не посоветует)))
