Всем привет и хорошего дня) Сегодня у меня на ремонте уже полюбившаяся мне модель ноутбука msi gp62m.
Обратился ко мне подписчик из другого города и попросил помочь с ремонтом, предыстория у ноутбука следующая:
Поведение официального сц мне вполне понятна, там особо не церемонятся и сразу заряжают замену матери если у ноутбука закончилась гарантия, правда тут стоит сказать что это работает только если сц действительно официальный, а то бывает что недобросовестный сц может таким образом ̶р̶а̶з̶в̶е̶с̶т̶и̶ ̶ убедить клиента что ремонт в 30000 + вполне себе хорошая идея.
Кому интересно мат плата на этот аппарат на алиэкспрессе стоит +- 25000р для нашей модификации, разумеется она будет бу и есть шанс что она будет не исправной, но все же.
Но это все была лирическая часть, перейдем же к нашему пациенту) После осмотра мат платы я долго пытался понять про какое механическое повреждение шла речь, но мать была почти что как новая, даже следов пайки поначалу я не заметил.
При нажатии на кнопку потребление составляет 0.025 а что лично мне говорит о 2 вещах, а) у нас нет кз и это хорошо. б) реакция на нажатие кнопки присутствует
Разбираем и изучаем под микроскопом плату, дабы не упустить "механическое повреждение"
Но увы, никаких повреждений я не обнаружил, нашел лишь хаб у которого отковыряли компаунд и по всей видимости прогревали (в аду для прогревастов хабов есть отдельный котел)
В остальном все сопротивления в норме, дежурные питания есть и питание хаба тоже есть, но старта нету.

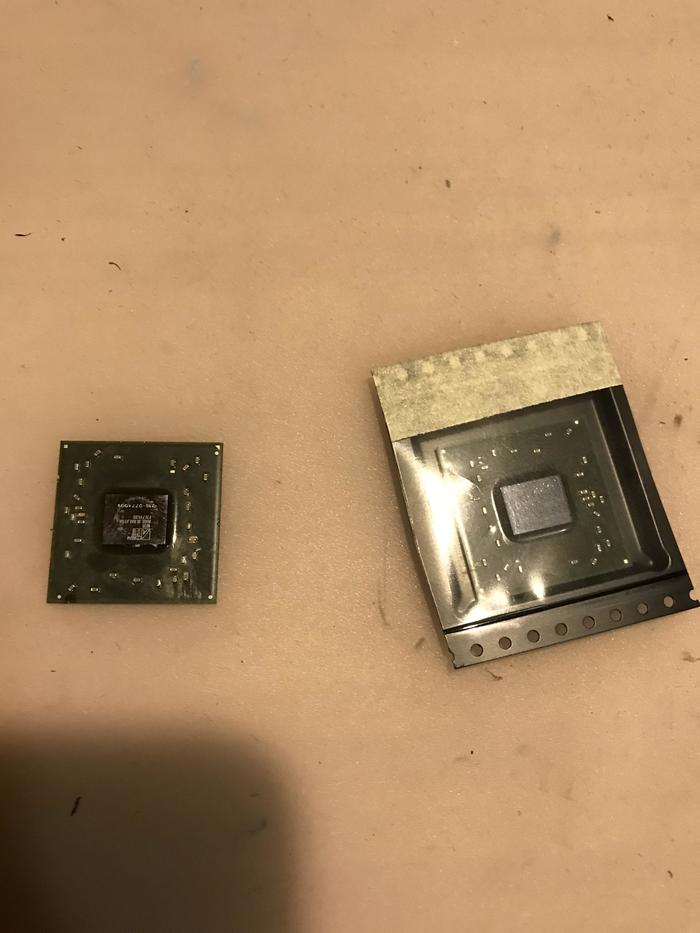

Дабы удостовериться что хаб не пал смертью храбрых при прогреве в предыдущем сц, я принимаю решение заменить его.
Видно как побулькивает при нагреве флюс, я флюс при снятии чипов никогда не добавляю.
Увы после замены хаба, прошивки основного биоса и прошивки мультиконтроллера, поведение осталось прежним.
И самый правильный вариант развития событий, это поиск power sequence для нашей платы или похожей, и поиск сигнала которого нет на плате.
Но для начала нужно сделать самую простую операцию, которую я советую делать всем, проверить состояние часового кварца,расчехляем осциллограф и вперед.
Подаем питание и видим ̶ф̶и̶г̶у̶ ̶ что кварц то у нас не работает....
Ну совсем другое дело, 33 кгц как и должно быть.
Собираем все нужное для старта и смотрим запустится ли.
ООО да) старт есть, изо есть, о чем можно еще мечтать?!
Как обычно тестим и отсылаем клиенту)
Ну и как всегда вывод.
На моей практике неисправность кварца бывает не очень часто, тут я думаю на лицо производственный брак, хотя в причинах почему они дохнут я особо не разбирался.
Скажем так, проверка кварцев это пожалуй одна из основополагающих диагностических процедур, если кварц не генерирует ничего, то дело часто бывает или в нем или в хабе, опять же по своей практике сужу.
Так же есть видео вариант данного ремонта, если кому интересно можете ознакомиться)
На этом все) до скорых встреч)
