Принесли недавно неплохой в общем то объектив, с неисправностью "заклинил". Сам по себе он довольно надёжный, но и он подвержен поломке, а точнее пластиковые втулки, которые рссыпаются. Болты которые их держат, сначала скребут по направляющим, а потом вывинчиваются и клинят объектив.

Текста будет немного, но постараюсь наглядно показать процесс ремонта

Выкручиваем болты удерживающие контактное кольцо на байонете

Далее откручиваем эти болты

После откручиваем переключатели автофокуса и оптической стабилизации

Потом необходимо снять широкую резинку с объектива и вырутить "гребёнку" и направляющий винт который двигает объектив

После выкручиваем среднюю пластиковую часть и повернув аккуратно вытаскиваем

Отщёлкиваем аккуратно все шлейфа и выкручиваем два болта, которые держат плату

Далее выкручиваем все болты отмеченные на фото и вынимаем блок и поворотное кольцо фокуса

Получается вот такая штука

В принципе дальше разбирать не было смысла, так как я уже практически точно знал куда смотреть. Собственно вот

Пластиковая втулка рассыпалась, болт выкрутился и упал как раз в направляющие объектива

Виновник найден, приступаем к ремонту. К счастью был у меня точно такой же донор, но с разбитой линзой. Разобрав его и сняв нужные втулки, поставил на ремонтируемый объектив, предварительно обработав болты "фиксатором резьбы ЭП-51"

На месте

Далее обратная сборка в обратном порядке

Ну вот собственно и всё) Объектив проверил, всё отлично работает, а главное радует клиента) Всем удачных ремонтов

Читателю привет!

Сегодняшний пациент от производителя Sapphire в виде модели RX480 8gb Nitro+.

Жалоба была стандартная - не запускается и вентиляторы тоже не крутятся.

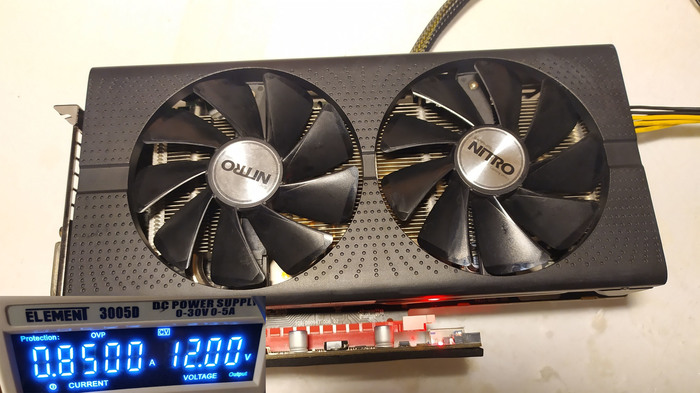

Выглядит это чудо как-то так. На вид уже в каких-то пятнах, разводы от прокладок скорее всего, только как они оказались на кожухе - непонятно.

Судя по потреблению, которого по факту нету, большинство питаний отсутствует, 85mA потребляет несколько преобразователей и подсветка. Да и вентиляторы не крутятся тоже.

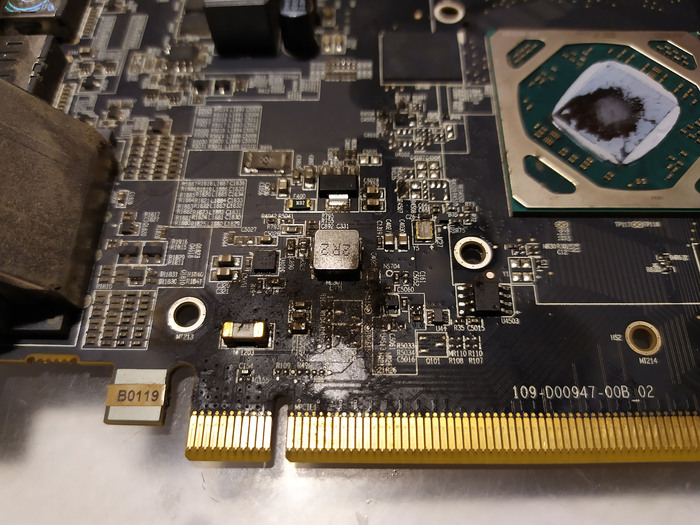

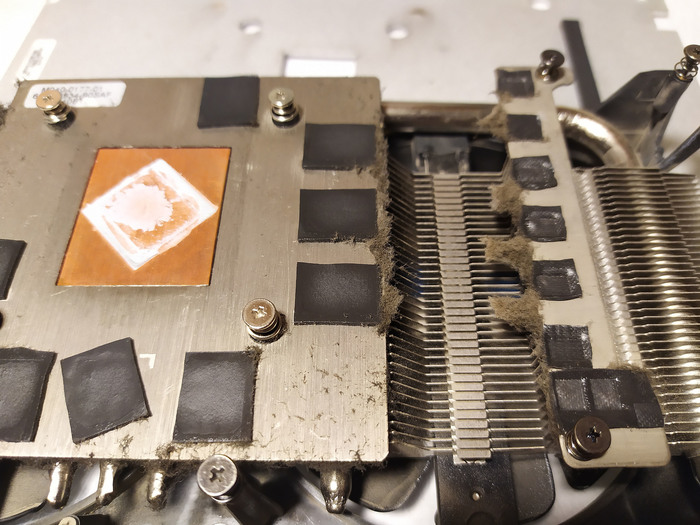

Значит разбираем и смотрим, что там произошло. Плата почти вся или в пыли просто, или в пыли и жире от прокладок. Видок не самый приятный. На радиаторе тоже куски пыли и грязи.

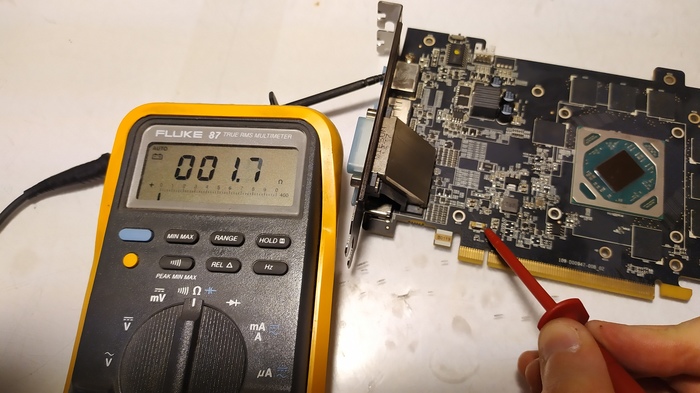

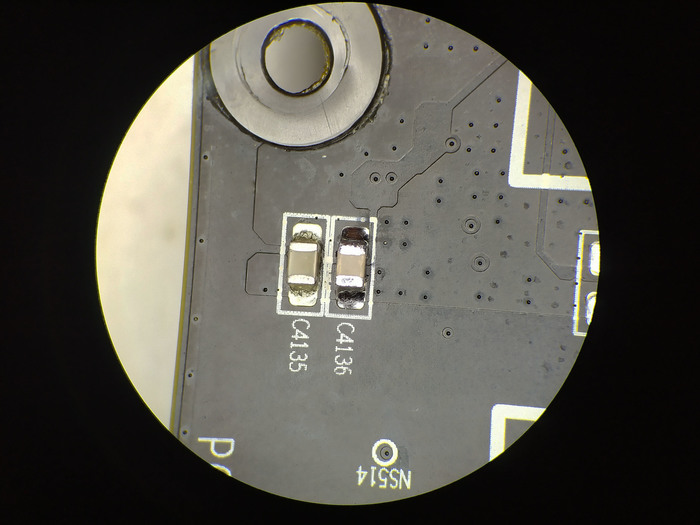

Сделав несколько замеров стало понятно, что в нагрузке по 12в линии со слота за предохранителем слишком низкое сопротивление, которого быть не должно.

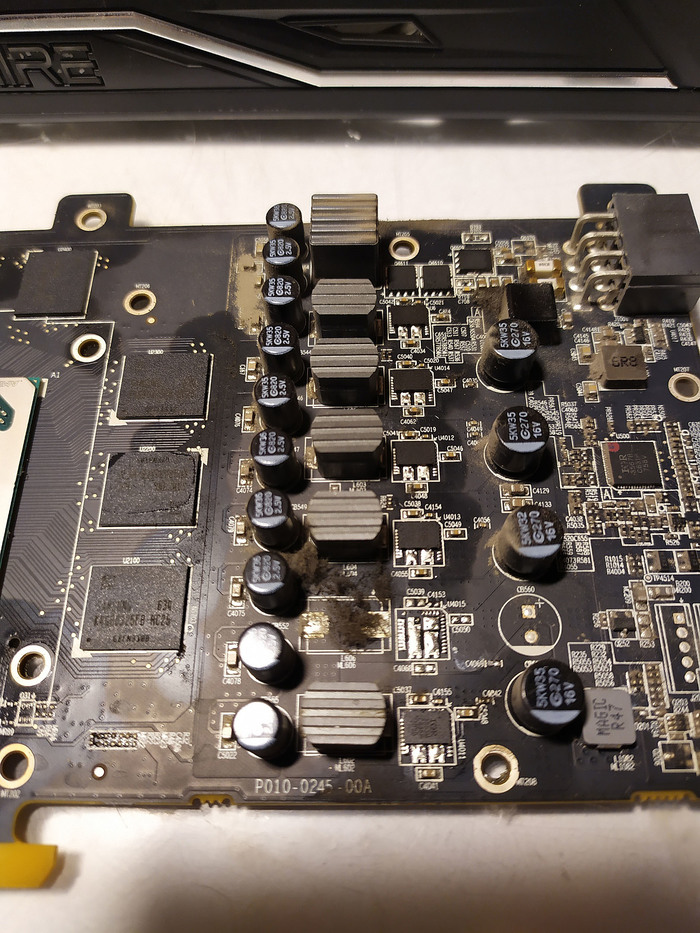

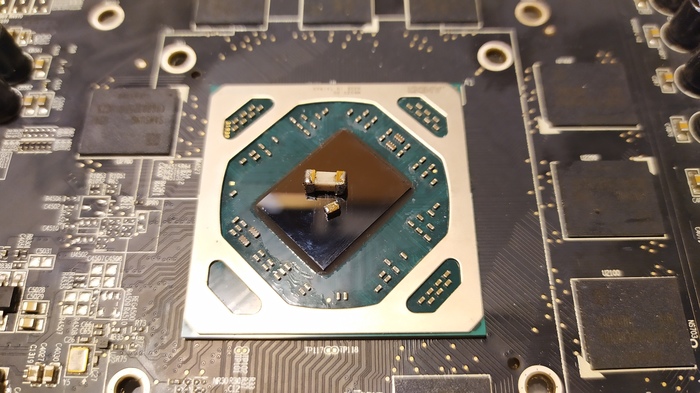

При осмотре нашёлся виновник в районе системы питания ГПУ - лопнувший от температур кондёрчик.

Поменяем его на исправный такого же номинала.

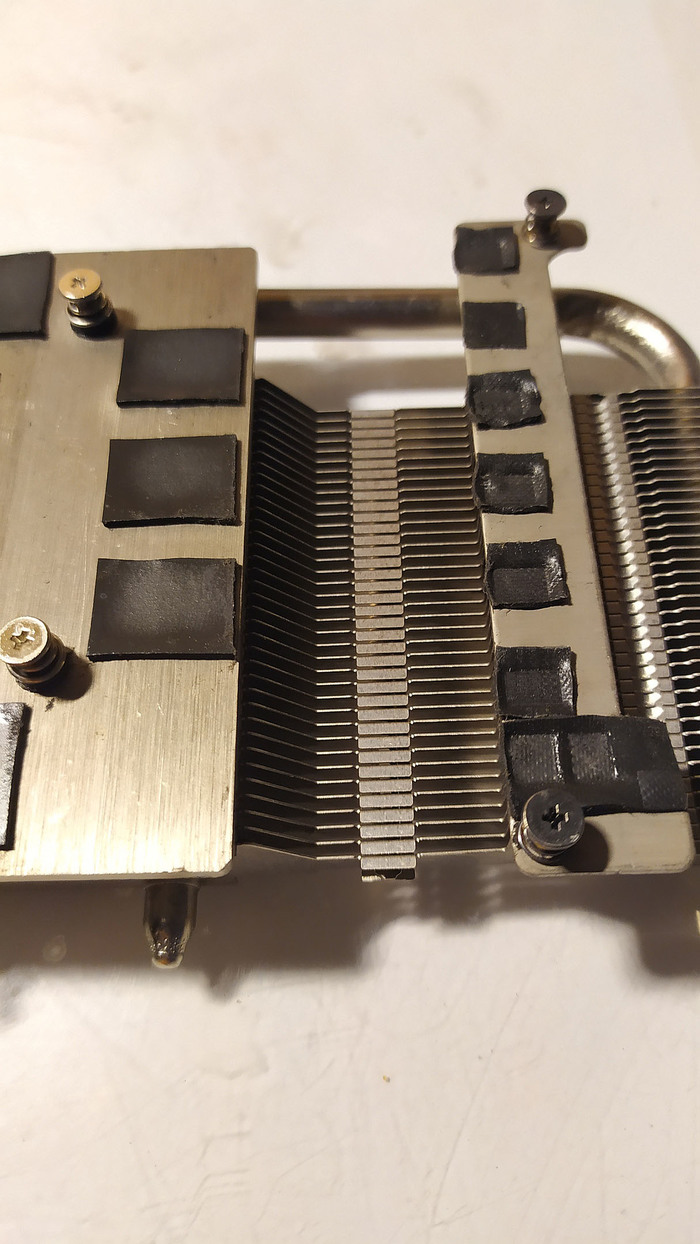

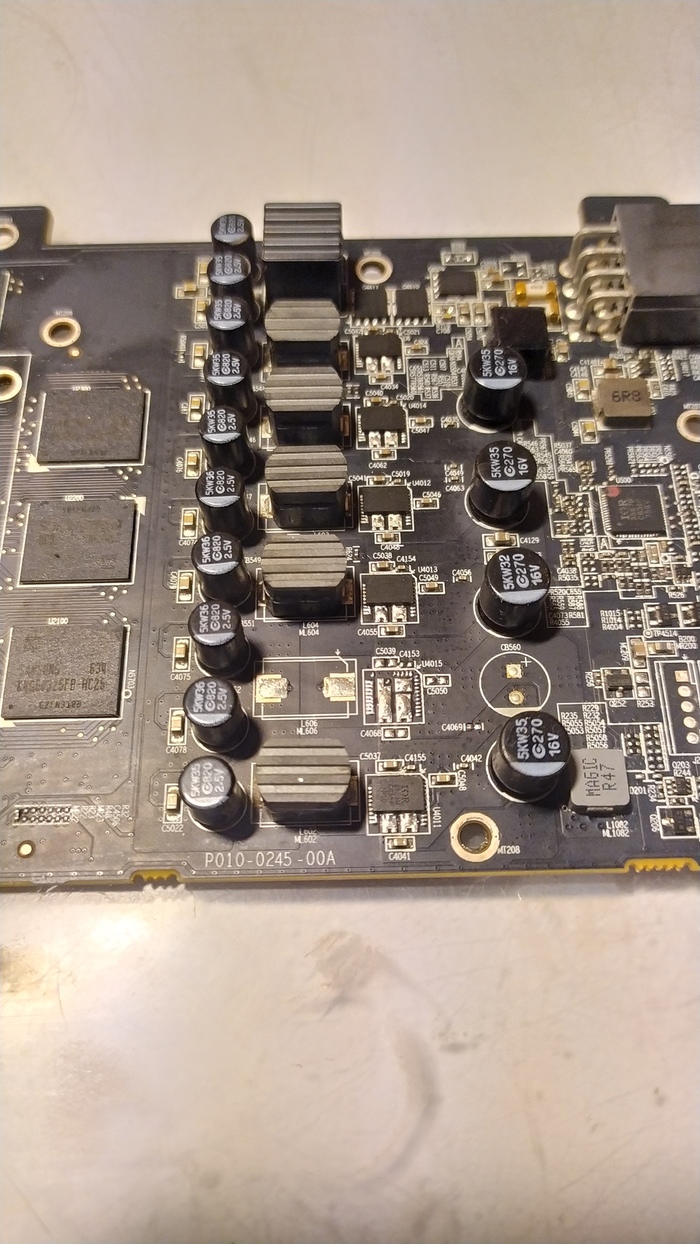

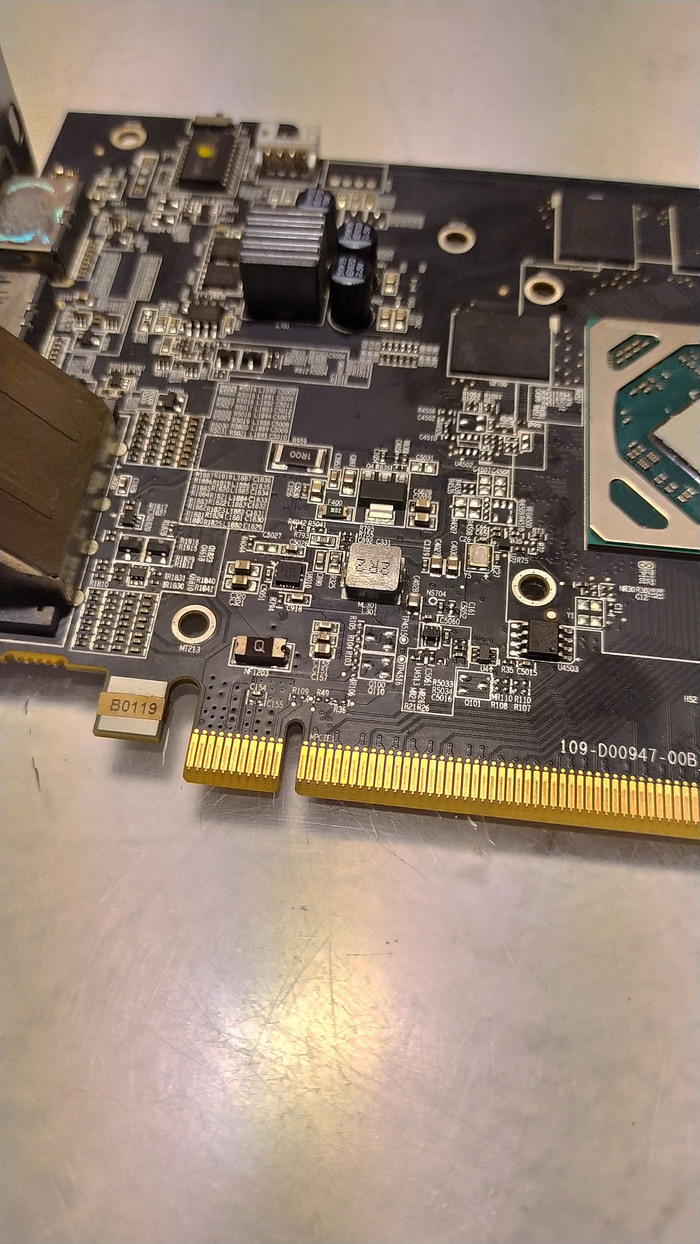

Отмоем плату и охлаждение от грязи по возможности. Выглядит теперь приятно.

За кадром кожух и вентиляторы тоже были помыты, не отдавать же грязную карточку.

Пара трупиков, которые пойдут на выброс.

Теперь можно посмотреть потребление, которое появилось и похоже на правду. Вентиляторы конечно не запустились, но и не должны пока.

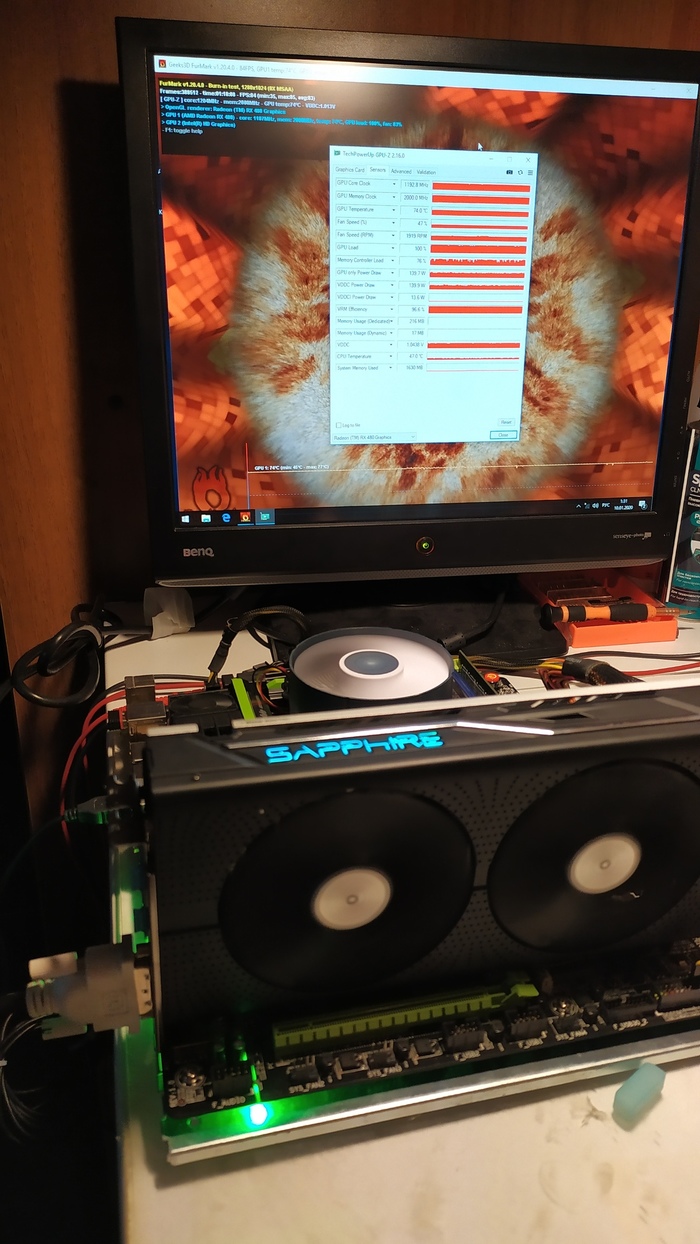

Можно ставить в стенд и проверять видюшку. Работает отлично, хотя температуры могли бы быть немножко поменьше.

Сегодня у меня на вот такой пациент с поврежденными ногами в сокете. Клиент что-то на него уронил, после чего попытался выпрямить погнутые ноги сам, но они лишь отламывались у самого основания. После чего она была доставлена ко мне для ремонта.

В результате беглого осмотра насчитал порядка 20-ти поврежденных ножек. И после согласования стоимости работ приступил к замене.

Для замены потребуется выпаять рядом стоящие конденсаторы, дабы им не стало плохо от высоких температур.

Снимаю поврежденный сокет.

Подготавливаю посадочное место для установки нового сокета.

Запаиваю новый сокет и запаиваю на место ранее демонтированные конденсаторы.

После тщательного тестирования материнской платы она была выдана клиенту.

В итоге и я и клиент остался доволен проделанной работой.

Я вконтакте

Предыдущие мои посты по этой теме. Вот и вот.

Хотя автоэлектроника это не совсем мой профиль, но подобные смарт-ключи стали часто приходить на ремонт. Все они с одной и той же проблемой - отрыв и повреждение контактов под BGA. Данный ключ с той же самой проблемой, но после удара.

Снимаю микросхему. Есть оторванные пятаки от самого чипа.

Сначала зачищаю посадочное место на плате и восстанавливаю маску

Теперь восстановление пятаков на самой микросхеме. Дело кропотливое, плюс отреболлить её можно только вручную. Зачищаю остатки дорожек на самом чипе, к которым можно подпаяться и восстанавливаю тонкой 0,02мм проволокой все оторванные пятаки

Теперь полностью реболлю микросхему. Результат выглядит так:

Ключ заработал. Но кнопки почти убиты, реагируют не всегда. Вероятно из-за них ключ ударили...

Меняю кнопки на новые. Теперь реакция на нажатия есть всегда

Смарт-ключ полностью восстановлен и работает как новый.

Вспомнился еще один курьезный и забавный случай из моей ремонтной карьеры.

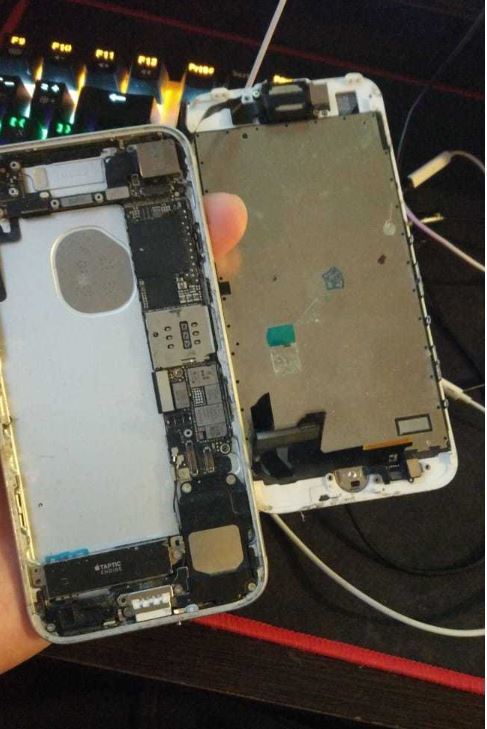

Пришел в ремонт iphone 6 после другого сервиса , не включается не заряжается. Делаю диагностику, внешне все супер, все запчасти оригинальные , воды нет , следов явных падений нету, чини - не хочу. Смотрю плату - тоже все на месте. Отпаиваю щиток вот такой с обратной стороны платы, а там нет микросхемы тристар (контроллер USB, для простоты обычно называют контроллер зарядки).

Ставлю новый - включается, отлично, надо проверять функционал и сообщать стоимость ремонта. Только вот пароль из заявки к телефону не подходит. Пишу об этом админам "уточнить пароль, пароль из заявки не подходит". Чуть позже приходит ответ пароль 1111 или 2222 (условно). Пробую - не подходит. Набираю клиенту сам:

-1111 и 2222 не подходят , у Вас на экране блокировки фотография ребенка, давайте мы сфотографируем , может Вы вспомните?

-ОК, отправляйте.

Иногда клиенты утверждали что пароль прям 120% верный , а когда видели экран блокировки с фото, могли вспомнить. Сфоткал, отправил админам, сказал отправить клиенту.

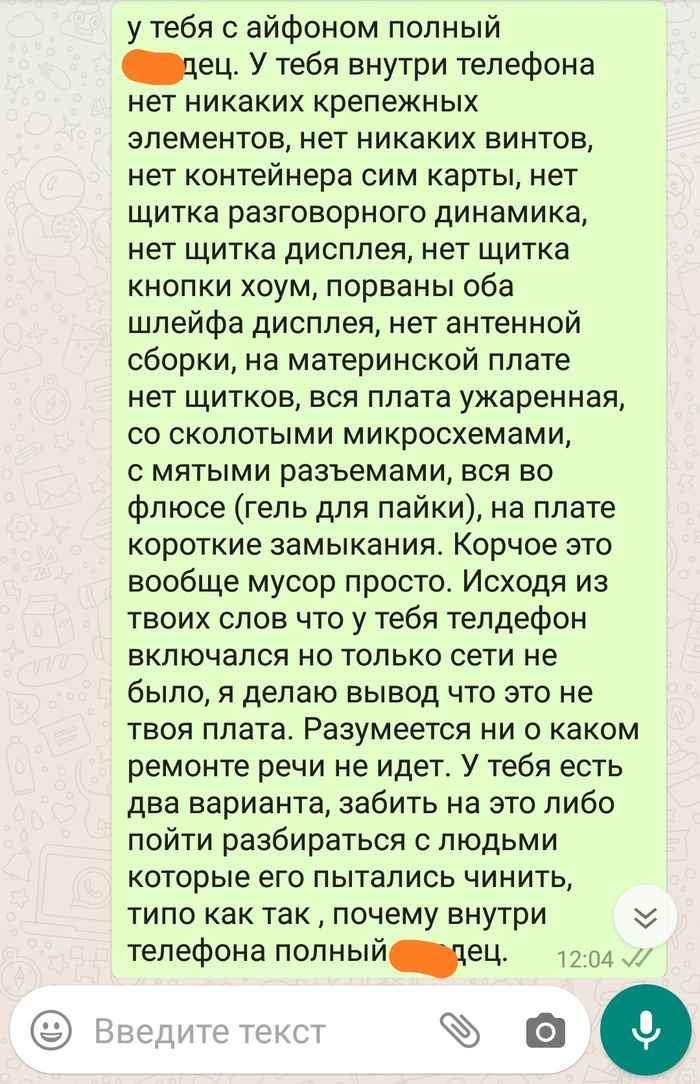

Днем позже они получают ответ. " Вы что там чините бл*ть?!? ЭТО НЕ МОЙ РЕБЕНОК!!!!"

Я и админы о_О

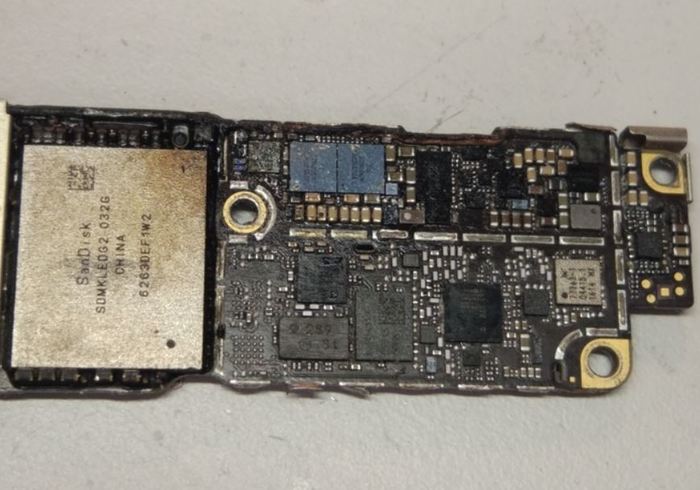

Скорее всего  в предыдущем сервисе материнской плате приделали ноги. Но тогда встает вопрос почему так бесхитростно "убили"  подменную плату))) Обычно ставят безнадежные полностью..

Закончилось все тем , что аппарат пролежал полгода , потом был отказ от ремонта и мы его отправили обратно , даже снимать микросхему лень было ))))
