vrmonfire

Дороу

Собственно, предыстория от владельца

Пообщались, решили везти карту хотя бы на диагностику, а там видно будет, можно ли что-то сделать в таком случае

Ух ты *ля, хорошо так сгорел слот

В микроскоп это выглядит ещё страшнее, с другой стороны фотку потерял, но масштаб повреждения и так понятен

Ладно, к этому делу вернусь чуть позже, а пока надо восстановить сбитый резистор, который точно был вот тут

Поставил нужный на своё место

Теперь вернусь к слоту, который надо реставрировать

Неспешно выпиливаю все угли и подобное, после чего восстанавливаю пару важных дорожек внутри платы

Как-то так

Дальше с донора вырезаю кусок, который максимально похож на родной у целой карты

За кадром обтачиваю его, чтобы он максимально подходил на пациента

А теперь время кустарных изобретений по ходу дела...

Часик или побольше кручу сверло пальцами (иначе никак) в остатке слота на карте, чтобы можно было вставить шпильку и соединить с донорским куском, это увеличит прочность всей конструкции (или должно)

Кусок тоже сверлю насквозь и вставляю имплант

Далее это лепилово можно хоть так соединить с картой

Подгоняю максимально верно по всем плоскостям насколько получится, чтобы это всё влезало в слот под карту на материнке

После подгонки заливаю эпоксидкой и оставляю сохнуть на пару дней

Пару дней прошло, вроде всё высохло, можно продолжать реставрировать это дело

Нашёл кусок железки толщиной 1мм точно, а может и побольше, гнётся с трудом только пассатижами, что мне и надо

Для чего это:

Во-первых, железка посредством пайки будет соединять кусочек слота и основную плату

Во-вторых, являться точкой крепления и жёсткости

В-третьих, будет выполнять роль полигона 12в линии со слота, который обязателен тут

Прилепил, как-то получилось

С этой стороны вроде закончил, продолжу на тыльной

Тут пару дорожек восстановить надо, лаком залью уже потом

В целом вроде всё, лаком залил, получилось вот так

Почти как новое, но видно, а как иначе

Теперь можно проверить запуск питаний у карты

Работает, но не всё

Питание памяти решило сдохнуть, точнее контроллер

Поменяю и его

Вооот, теперь поехало

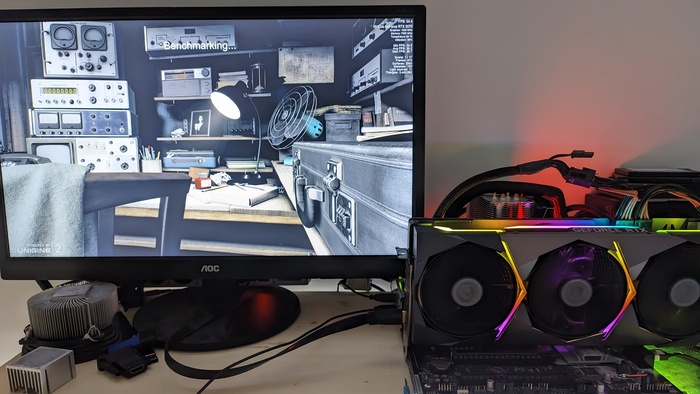

Ну а теперь в тесты, куда же без них

На этом ремонт всё, пока...

Связаться насчёт ремонта можно ВКонтакте или телеграм

Что обычно беру в ремонт: видеокарты, материнские платы обычно по сокетам (ремонт/замена), либо процессоры AMD с ножками, ноуты не беру

Дороу

Привезли тут карту с жалобой на артефакты, которые появились после пересылки карты. Обычный случай...

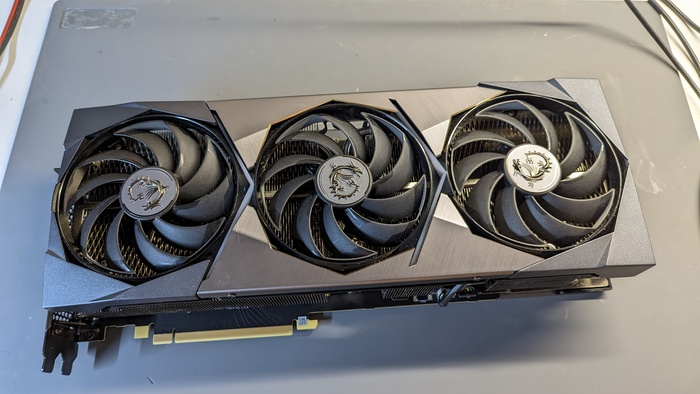

Вот она, красота, прекрасное исполнение для 3070 почти во всём

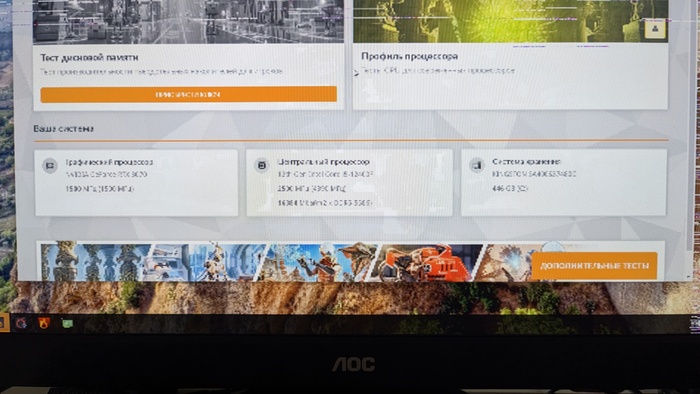

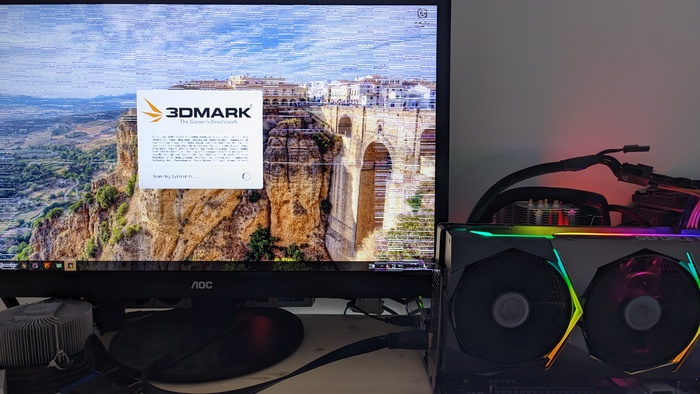

Проблема выглядит вот так: полоски по экрану, драйвер не ставится, текст почти нельзя прочесть

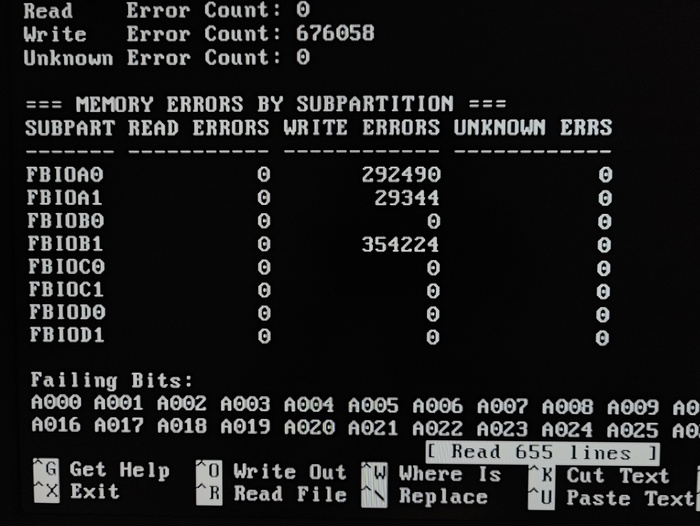

Штош, сделаю беглый тест памяти и получу такой вот результат

Замечательно, аж 3 чипа видеопамяти под вопросом

А может нет?...

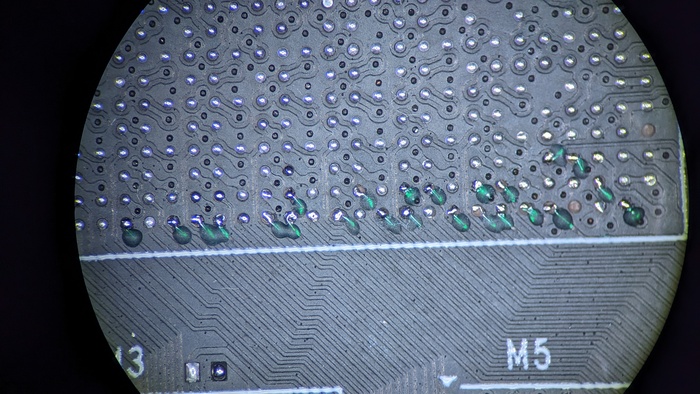

Поднимаю ВСЕ (да, именно все) чипы с платы и вижу обычное дело (для мастеров)

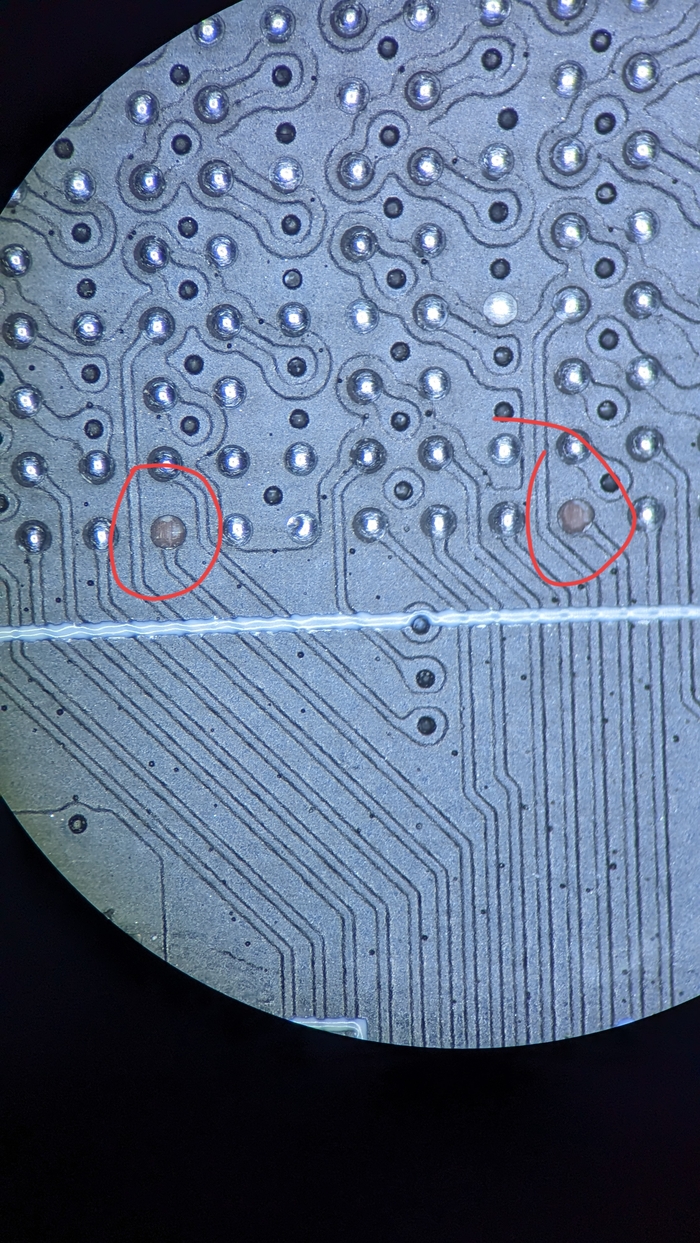

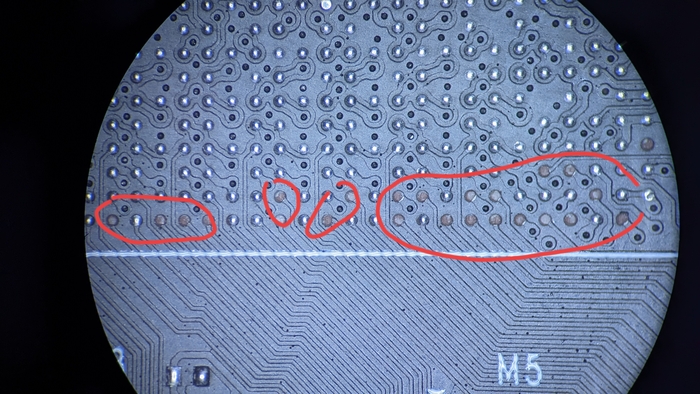

Красота, как раз именно под видеочипом и оторвало контакты +- в сторону этих же чипов, на которых ошибки в тесте

Это всё надо восстановить в обязательном порядке, иначе никак

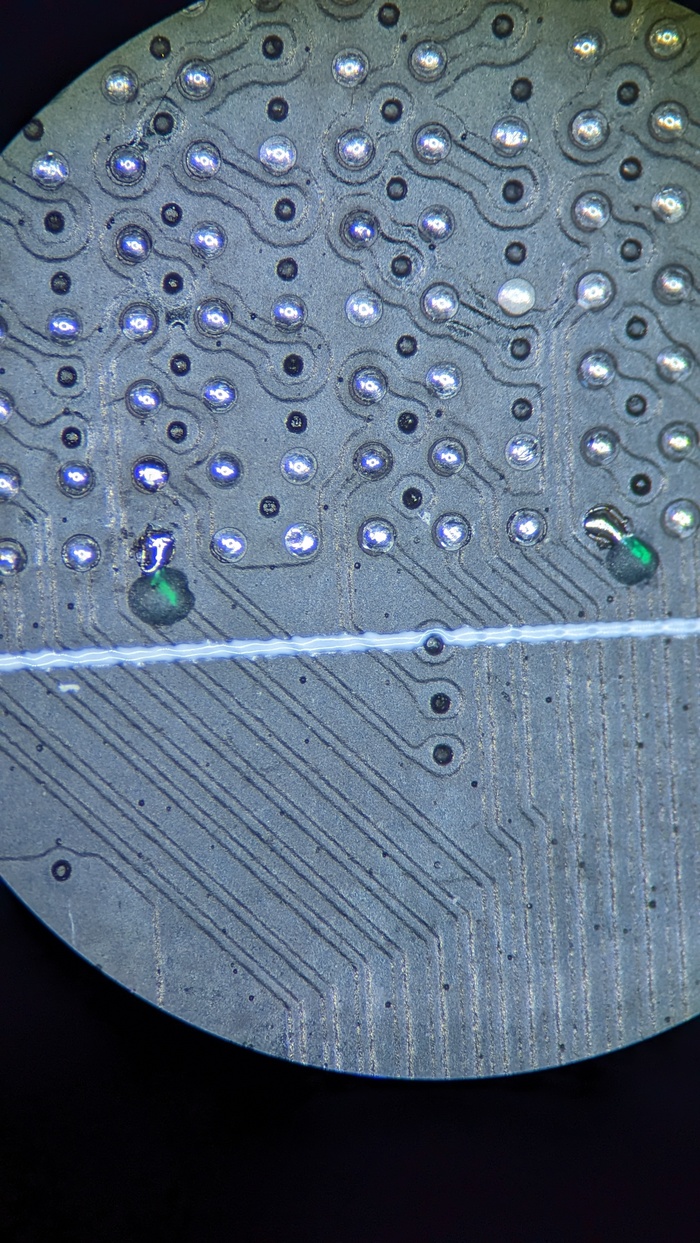

Готово, как-то так

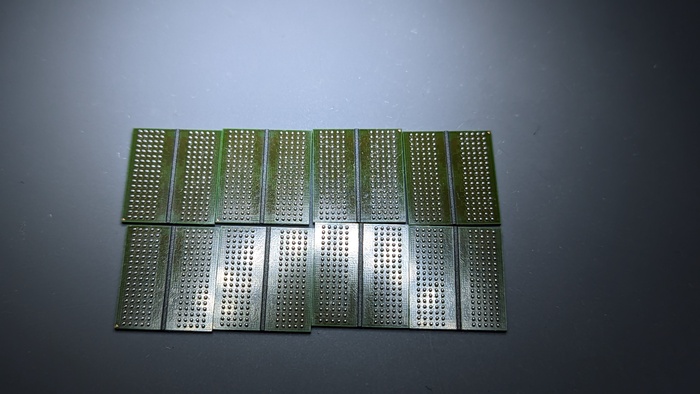

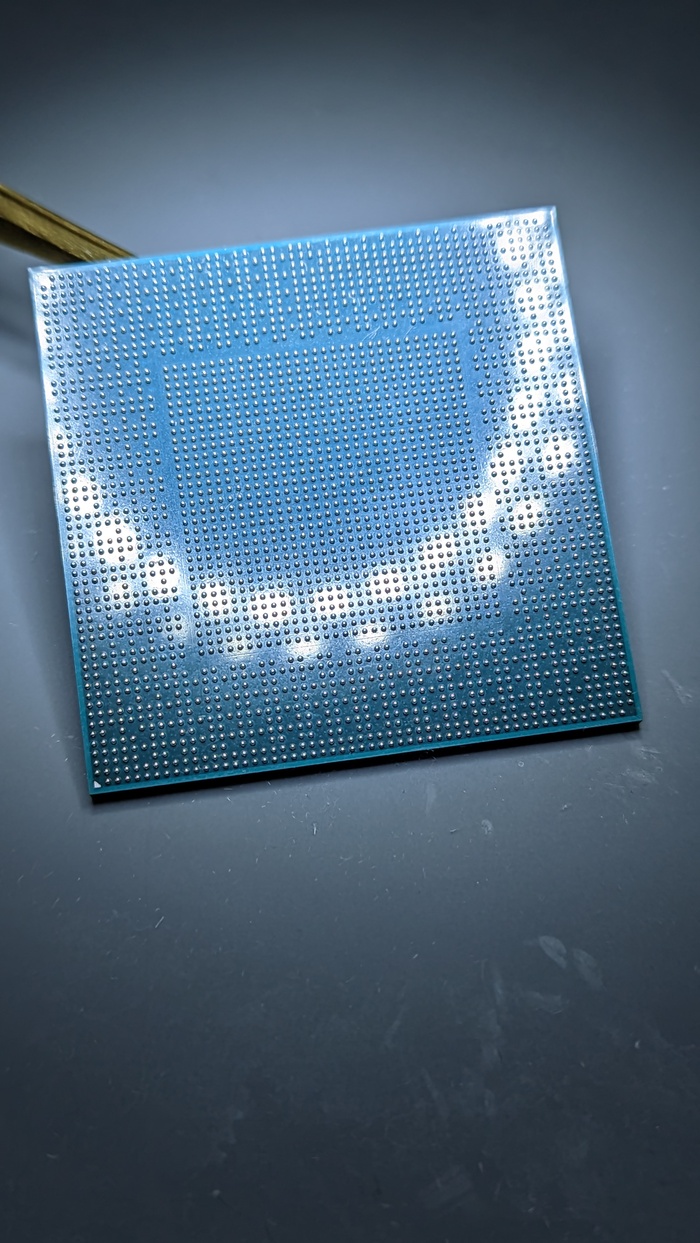

После этих работ надо все чипы отреболлить, чтобы поставить их назад

Удивительно, но контакты оторвало ТОЛЬКО под ГПУ, вся память и паятаки под ней - уцелели

Хотя я был готов увидеть кучу рваных контактов на чипах памяти как в ЭТОМ ремонте но тут повезло

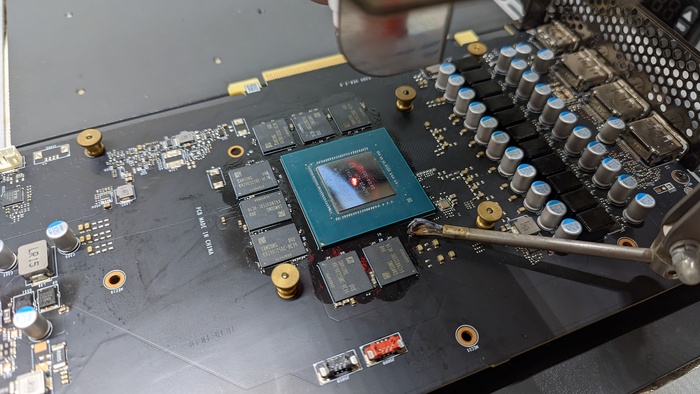

Теперь можно запаивать видеочип и память на свои места, а потом проверять результат трудов с восстановлением контактов под ГПУ

Мазню из флюса отмыл за кадром уже

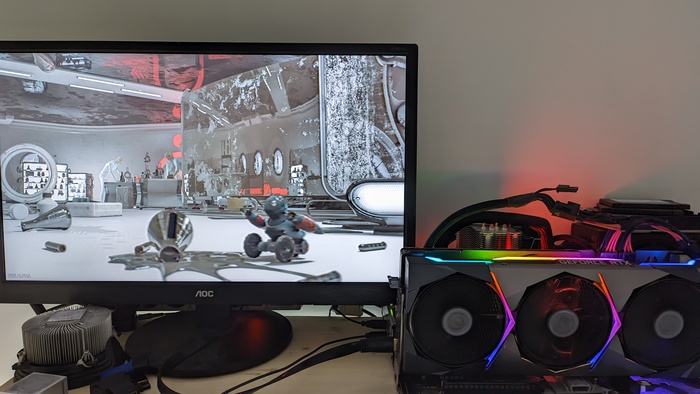

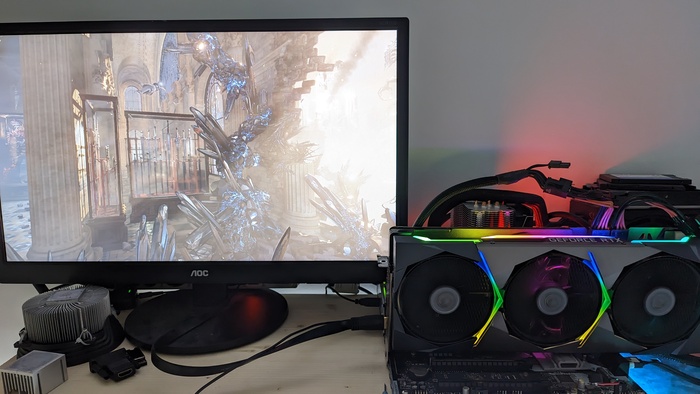

Отлично, труды не были напрасны, карта ожила и заработала нормально

На этом ремонт усё, карта починена и радует владельца дальше

Стоило ли оно того? - разумеется, теперь всё работает, исключён отвал чипов, как это бывает у многих карточек, ну и сэкономлено на замене карты

Драсьте

Передали доставкой в ремонт карточку, которая перестала работать после того, как попала жидкость. Какая конкретно была - владелец не уточнил. Но едкого запаха не было, а значит это не кошачья моча, что уже радует.

После разборки выяснилось, что карту уже чуток паяли вот тут:

Излишний припой на выводах микросхемы, разумеется, не заводская пайка никак

А ещё что-то тут паяли, точнее дорожку восстановили

Как и зачем оплавили шайбу под винтик - не знаю, просто сам факт.

Дорожку, кстати, восстановили верно, этот момент окультурю уже за кадром

Логично, что к владельцу появились вопросы

Если кратко, то насчёт состояния и вмешательств получил вот такой ответ

Штош, посмотрю, что по факту и проверю карточку на наличие потребления

А оно как раз отсутствует, что плохо. Хорошо, что есть направление ,в ксторону которого надо "копать"

40мА это сам райзер кушает, на самой карточке вообще ничего...

Ладно

Начну, пожалуй, с замеров на плате в месте пайки ножек микросхемы

Не просто так паяли там что-то ,может искали где замыкание или ещё чего

Сопротивление в этой линии оказалось низким, а это значит, что где-то должны быть неисправные элементы на плате, наверняка в кол-ве больше 1шт

Первая неисправная микросхемка нашлась достаточно быстро

Видно, что она сгорела и волшебный дым вышел давно

Разумеется, что начну с замены явно сгоревшей детальки и получу результат...

Который не привёл к успеху и запуску питаний у карточки, сопротивление почти не выросло по этой линии

Ну, явное уже поменял, а дальше опять замеры и осмотры платы

Высмотрел подгоревший резистор по питанию ШИМ контроллера видеопамяти

Просто так он бы не подгорел, а значит по этой линии "чихнуло" питание и пожгло как минимум резистор и сам контроллер

Обе детальки под замену пойдут

Поменял и отмыл плату, готово

Продолжаем...

А питания на карте не запустились

Опять

Продолжаю смотреть и обмерять всё на плате

Нашёл ещё одно место

В этом месте есть подгоревший резистор по питанию другой микросхемы, после которого КЗ, а как иначе

И эту микросхему с резистором поменяю

Готово

Может теперь заработает всё?

Воот, это уже похоже на правду и питания разродились

Даже изображение появилось, что радует ещё больше

В таком случае можно собирать и проверять под нагрузками

Собрал и гоняю в тестах

Сввязаться насчёт ремонта можно ВКонтакте или телеграмм

Что обычно беру в ремонт: видеокарты, материнские платы по сокетам (ремонт/замена), либо процессоры с ножками

Дарова

Принесли тутачки на ремонт карту с жалобой, что произвольно вырубается или падает в синий экран под нагрузкой

Мол купили БУ на той самой площадке, месяц работала нормально, а потом началось...

Особо не гонял её в тестах, но в том же фурмарке достаточно быстро того, что повисло всё. Реакции на клавомышь не было, только с кнопки перезагружать или бп вырубить

Проявлялось вот так

Значит разбираю карточку для осмотра и...

Только я снял бэкплэйт и глянул на плату сзади...

А тут явно следы флюса, который протёк сквозь контакты на плате

Веселье начинается, погнали, щас покажу точнее:

Вокруг видеочипа какой-то клей, которого с завода не бывает у этих моделей

Сомневаетесь? - погуглите обзоры и фотки платы msi ventus rtx 4070 и узнаете

ВСЕ чипы явно прогреты и вокруг них остатки флюса

Флюс настолько убогий, что на плате началась "плесень" от него

Например вот:

Конечно это не всё

Натекло даже на микросхему рядом и часть выводов у неё позеленела тоже

На что эта зелень сильно похожа?

Правильно - на тот самый защитный лак, которым часто пользуются мастера

Намазюкал его на пинцет для наглядности по цветцу - смотрите

Всё остальное зелёное на плате - абсолютно не он

В общем, для начала план такой:

Удалять сопли из клея и выпаивать ВСЕ чипы с платы для осмотра платы под ними

Плохо то, что чипы погрели так хорошо, что видеочип уже получил пятна даже, а это неоч как-то...

Штош, владелец готов рискнуть вместе со мной

Сопли из клея отковырял

Далее снимаю все чипы с платы и убеждаюсь в чём?

Правильно, что они реально прогреты

Под видеочип мало флюса налили, не дотекло к центру даже, сэкономили явно ,флюс дорогой очень (нет)

Ну хоть под чипы памяти налили достаточно, а лучше бы не лилил вовсе...

На самом деле это отвал видеопамяти как минимум

А максимум - реболл ВСЕХ чипов, ключая ГПУ, и обычно карточка работает нормально

Так что делаю реболл видеочипа и всей видеопамяти

После снятния чипов ещё отмыл плату насколько это возможно а принципе

Да, флешку БИОС и и микросхему питания с зеленью тоже решил снять для нормальной перепайки потом

Теперь запаяю чипы, которые отреболлил выше на свои места

Готово, выглядит куда опрятнее, чем было

Но главное итог всех трудов

Собираю карту и тестирую

Зависания в фурмарке пропали, о чём говорит график теста

При разрешении 1080р он равен примерно 15 минутам, далее график будет выравниваться уже...

В бенчмарках с играми тоже нет проблем теперь

По вопросам ремонта можно написать ВКонтакте или телеграмм

Что обычно беру в ремонт: видеокарты, материнские платы по сокетам (ремонт/замена), либо процессоры с ножками
