Видеокарта EVGA 980Ti попала ко мне с жалобой на то что ПК с ней не включается. Компьютер выключился во время игры и завоняло дымом, после чего включаться перестал, хотя без видеокарты всё работает.

Разбираю видеокарту, которой никогда еще не касалось жало паяльника. Делаю замеры. По линии доп.питания 12В есть короткое замыкание. Вот почему компьютер не включается - блок питания уходит в защиту. Кроме того, моё внимание сразу привлекла нижняя фаза питания ГПУ и подгоревший токовый шунт.

C DRMos'ом FDMF6820A явно что-то не так. Вокруг видны следы прогара и припой

Не без труда снимаю микросхему. Она частично приварилась к полигону на плате.

Но в целом удалось сохранить все контактные площадки целыми. Чищу их от остатков заводского бессвинцового припоя.

Залуживаю посадочное место и запаиваю новую микросхему DRMos FDMF6820A

Кроме того на плате видеокарты пострадал токовый шунт по 12В линии. Он цел по замерам, но явно подгорел из-за случившегося короткого замыкания. Так же меняю его на новый.

После всех манипуляций снова проверяю сопротивление на 12В линии.

Килоомы - норма. Можно пробовать запускать видеоркарту

Все питания есть, карта дала картинку. Драйвер успешно установился.

Восстановленная фаза работает

Теперь собираю видеокарту и тестирую её под нагрузкой:

Всё в полном порядке. Ничего не горит. Тесты под нагрузкой прошли успешно. У видеокарты были только проблемы с питанием - короткое замыкание по 12В линии из-за пробитого DRMos на последней фазе питания видеочипа.

Принесли в ремонт ноут "Фуджитсу" на платформе FH6: " -Не включается". ОК...
В розетку его, тыкаю кнопку - есть старт, по F2 сразу захожу в BIOS, чтоб (раз уж включился) проверить настройки загрузки и загрузиться с флешки. Всё в норме, но отвлёкся на другого "пациента" минут на 10. Возвращаюсь к Фуджику, жму F10, жду загрузки "Админки". На пол-пути ноут выключается. Стартую заново, бдыщ - вырубается ещё до выбора загрузочного диска. В третий раз "Админка" загружается, но опять выкл на ините драйверов. То есть, совершенно спонтанно отключается.
Мультиметр в руки - на БП 19.5 в., открываем люк в потроха:

Пшикнутый кондёр развязки VIN. ОК! Вынимаем "мать", чиним, подкидываем ЛБП, внешний монитор, клаву, флеху с админкой, грузимся и гоняем тесты. Лепота, всё починилось.
Закидыааем потроха в корпус, включаем. Винда бесшумно крутит "Starting Windows" и Фуджик внезапно отключается. Всё то же самое, что и до замены кондёра в общем.
Опять дербаним ноут: меряем сопротивления; микроскопим компоненты пока кровь из глаз не начинает течь; проверяем шлейфы, коннекторы; вычищаем корпус; проверяем матрицу. Снова ЛБП, клавиатура, флешка с админкой и ЖД для нагрузки - сука, всё окей.
Собираем, включаем, снова несанкционированный выкл. Разбираем.

Вместо ЛБП врубаем в родной БП и осцилом щупаем кварц Южного Моста...
Ах ты, сука, пол-фазы сдвигает спонтанными импульсами (видео снимать не стал, ибо руки заняты были).

Тонкая - как частое и нестабильное искрение появляется. Как увидел, в психе выдернул этот БП из розетки, с трудом удержался, чтоб его на куски не порвать (таки чужое имущество).
Ноут из не ближней деревни привезли, отзвонился - да, с искричеством постоянные проблемы и блок питания уже и не второй.
А мне урок: - Цепляй второй канал осцилографа на питание обязательно! :)

К гуру ремонта сложной электроники просьба - минусуйте конструктивно, я Вам всегда слова благодарности скажу. :)

На днях принесли в ремонт системный блок ПК "посмотреть, что-то не показывает. Включается, вентиляторы крутятся. Наверное Bios нужно прошить".

Так же со слов заказчика я узнал что материнская плата, процессор, память, корпус и блок питания были куплены накануне в магазине. Видеокарта "точно работала" - осталась от старого ПК.

Полностью разбираю всю сборку и начинаю с материнской платы. Это Gigabyte H310M.

Действительно, плата включается, "вентиляторы крутятся", но изображения даже с моей видеокартой нет. Процессор стоит i3-9100F. Сомнительно что проблема может быть из-за старой версии Bios.

Первым делом снимаю процессор и смотрю на состояние сокета.

И тут всё печально. Повреждено довольно много ножек в самых разных областях сокета. Сомневаюсь что в таком состоянии материнскую плату продали в магазине. Видимо случились проблемы во время сборки.

Меняю все повреждённые ножки, выпрямляю то что возможно поправить без замены. В итоге получилось так:

Около 20 ножек в сокете пришлось поменять

Материнская плата начала нормально запускаться и работать. Но только с моей

видеокартой. С видеокартой заказчика по-прежнему картинки не было.

Видеокарта здесь Asus GTX1066 Dual на 6 Гб, которая "точно работала" в предыдущем

ПК. Что с ней может быть не так?

Подключил её к своему лабораторному блоку питания и обнаружил что никакие силовые напряжения не поднимаются. Есть только питания 3,3В и 5В. То есть видеокарта совсем труп.

При визуальном осмотре почти сразу нашел проблему в этом месте:

Тут явно был удар. Оторванный конденсатор вместе с дорожками в обвязке

шим-контроллера INA3221.

Восстанавливаю

В итоге получаю рабочую карту

Думаю что карта действительно "точно работала" в предыдущем ПК, но ровно до тех пор, пока её не переставили в другой кривыми руками. Как и материнская плата.

Кроме чисто механических повреждений не нашел больше никаких проблем.

Аккуратность сборщика конечно требует больших доработок...

Всем привет.

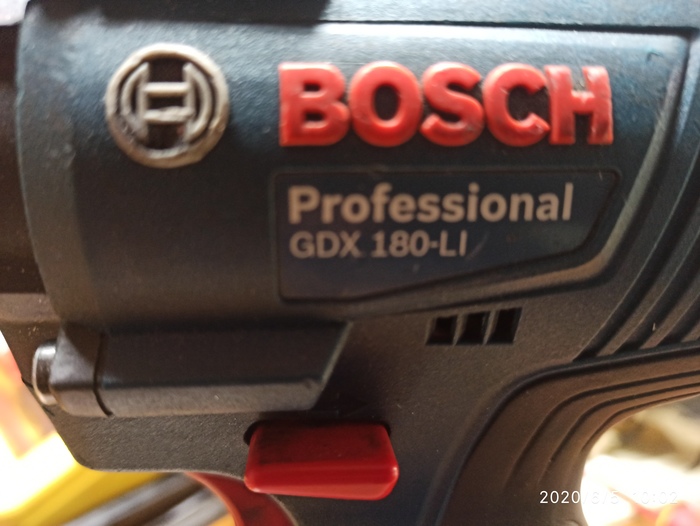

Принесли сегодня гайковерт вот такой

Не работает, посмотри может сделаешь.

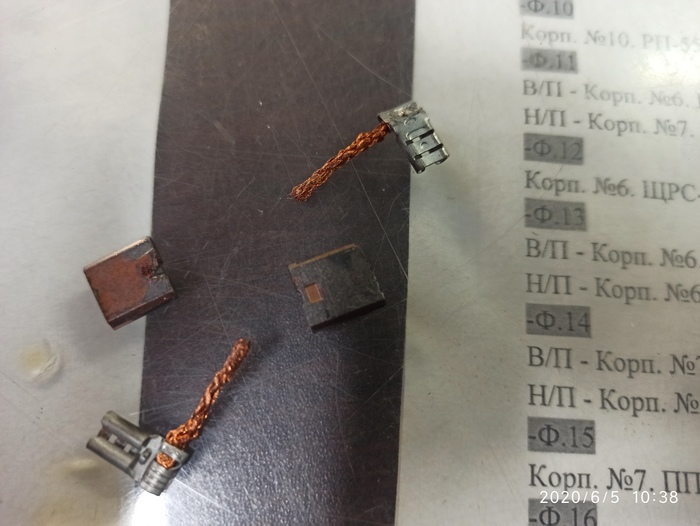

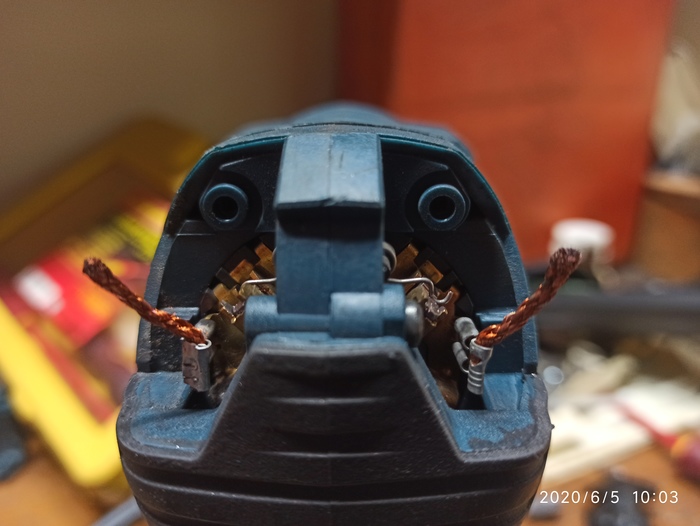

Естественно сразу смотрю щётки. Вид они имеют такой:

Позвонил, спросил есть ли запасные щётки. Ответили, что гайковерт новый и проблем со щётками быть не может. Отправил фотки. Принесли щётки, покупали недавно в шуруповерты. Щётки заменил, всё работает. Инструмент отдал, стал расспрашивать. Ответили, что инструмент работал нормально потом резко умер.
Вот и думаю как так? Две сразу. Раньше с таким не сталкивался.
