Притащили в срочный ремонт дэлл корпоративной линейки.
выключился и перестал реагировать на кнопку.

Не заливали, не роняли) классика

При подключении ЛБП он уходит в защиту и потреблением почти 5А.)

Ну думаю херня, кз по входной линии 19В. Какой-нибудь транзистор)

Разбираем:

Даже если бы его залили, то врятли ноут сильно пострадал) Тут стоит защитная пленка, что является огромным плюсом.

Дальше фото не делал, ибо ремонт срочный. Расскажу по пунктам как было дело:
1. Визуальный осмотр
2. Замер сопротивления на разъёме зарядки ( все ок, кз нет)
3. Отпаиваю токоизмерительный резистор и подаю туда 1В с ограничение тока в 2А и нахожу виновника.

Им оказался пробитый конденсатор:

Дальше замена кондера, сборка и тесты)

Ремонт окончен)
ушло с разборкой-ремонт-сборка наверно минут 40.

Не знаю, быстро это или нет, но вот так.

Давненько я не писал посты про ремонты сварок, поэтому вот, исправляюсь.

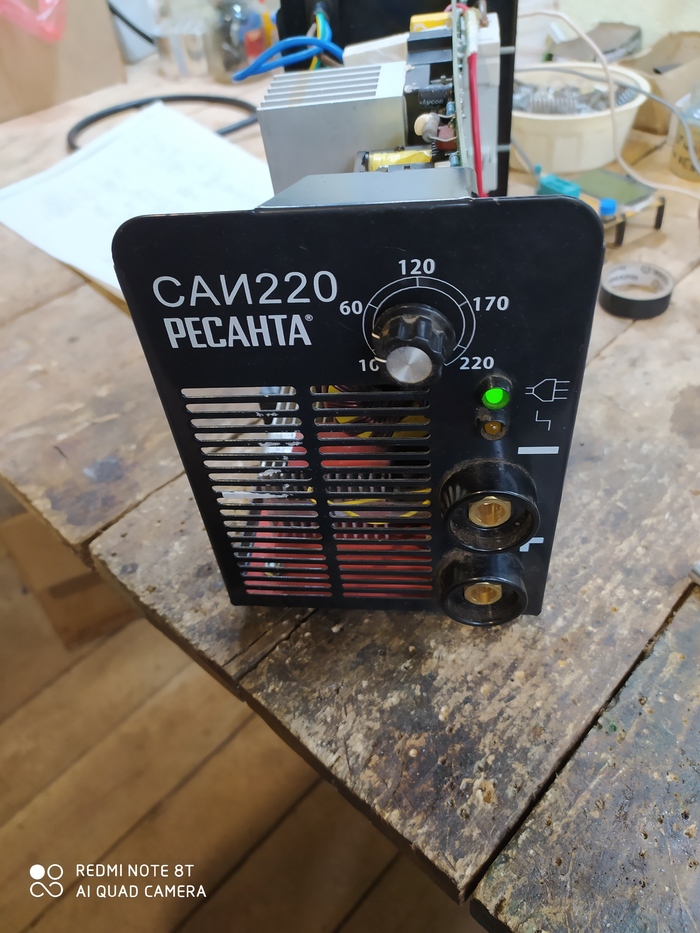

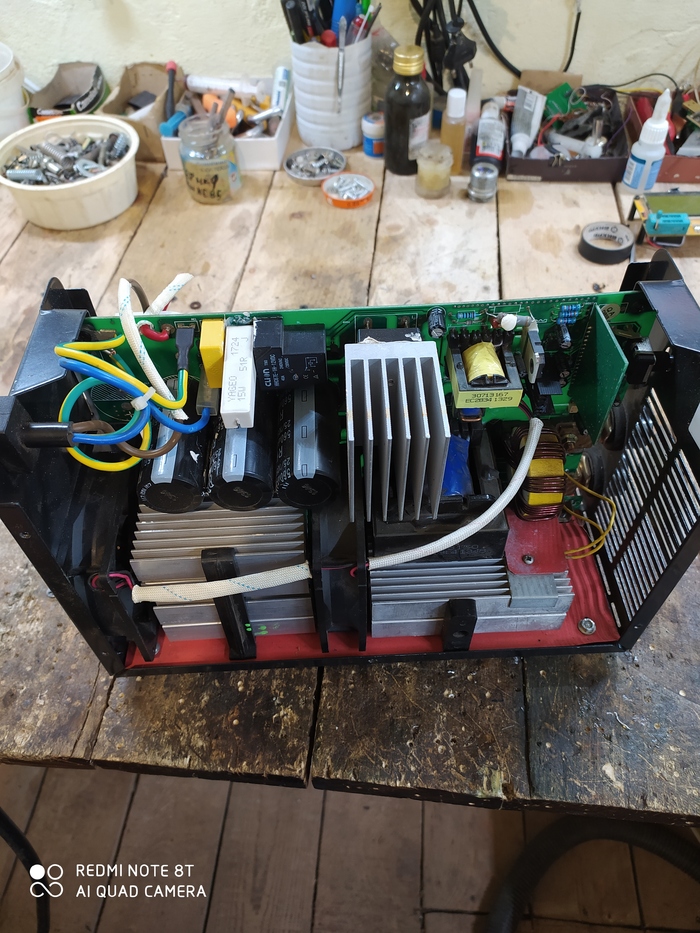

И так, на входе у нас ресанта 220 с симптомами не включается, моргает желтый светодиод..

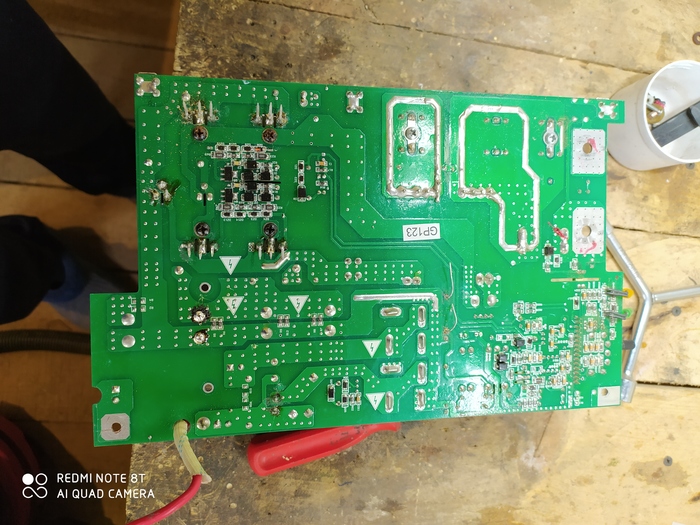

Судя по следам пайки, когда то в нем менялись силовые транзисторы и менялся резистор в дежурном блоке питания.
Разбираем дальше...

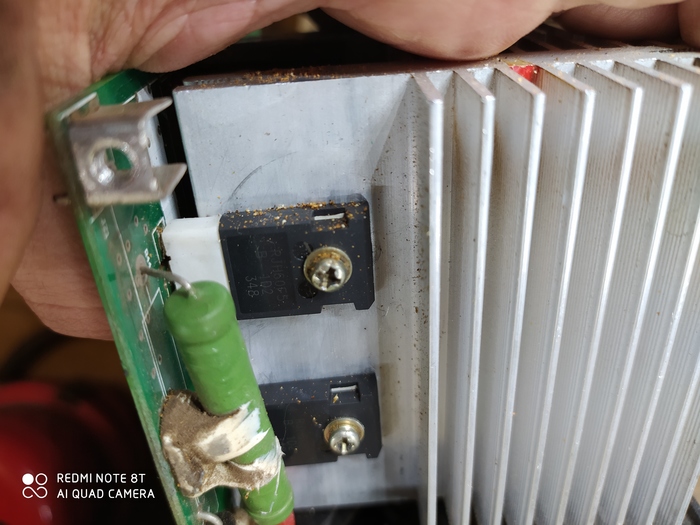

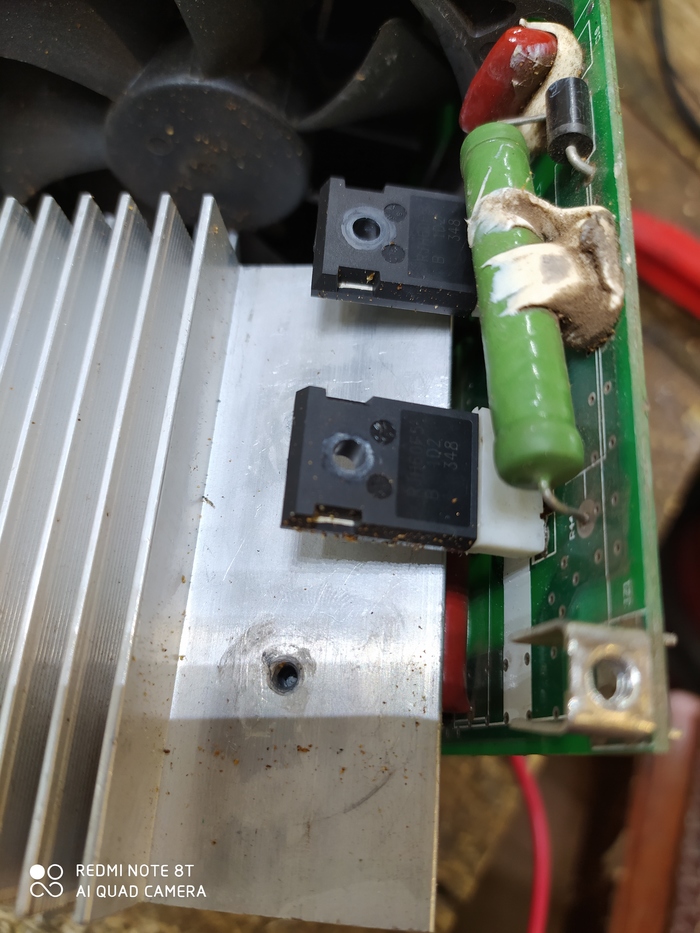

Хм, транзисторы тут стоят rjh60f5, не очень хороший выбор так как они любят без причин особых выходить из строя.
Что то мне подсказывает что транзисторы тут менялись не совсем опытным мастером, разбираем дальше силовую часть.

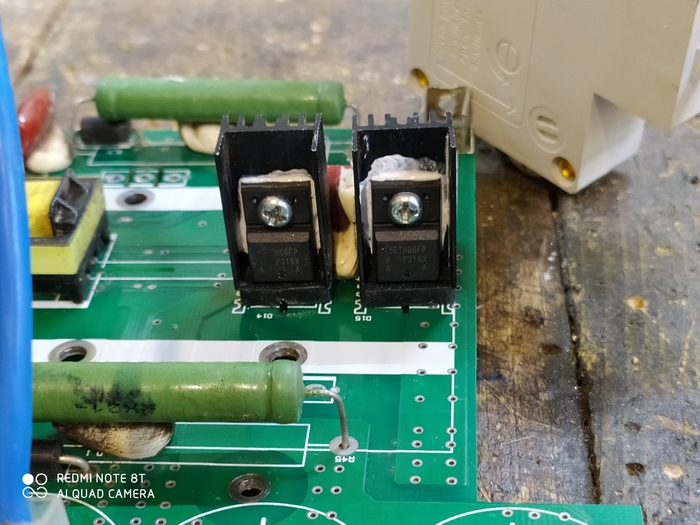

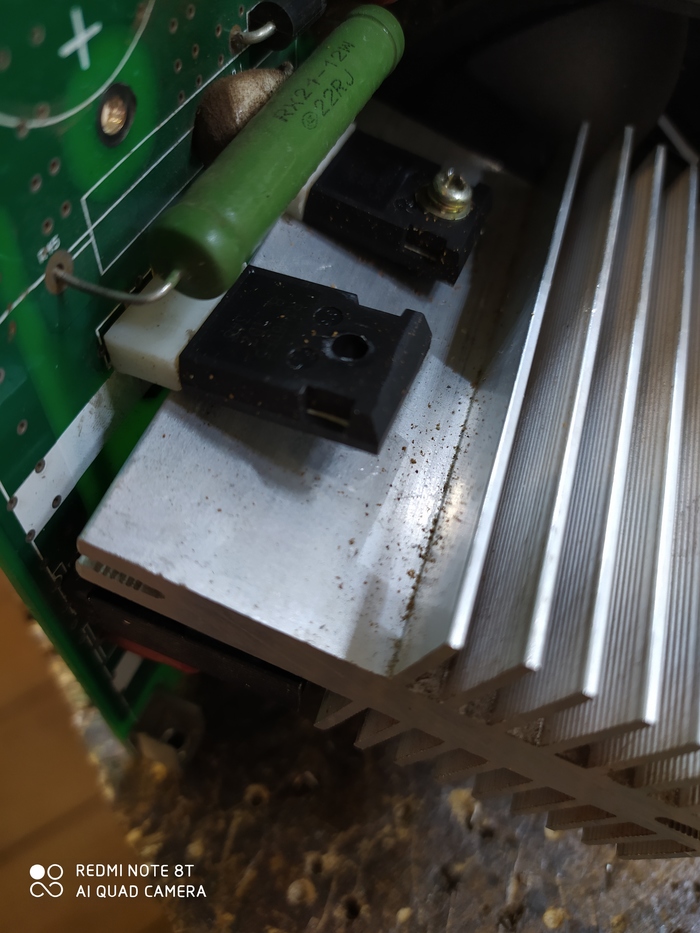

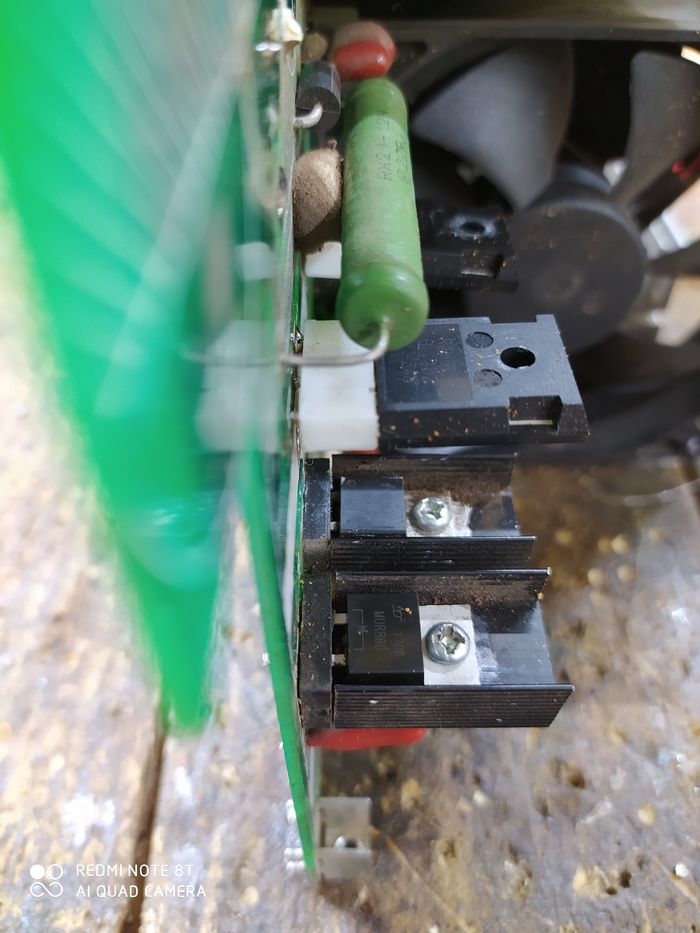

А вот и первые косяки предыдущего мастера.
1. Полное отсутствие термопасты.
2. Вместо 15А диода установлен почему то 8Амперный.
3. Плохо пропаян силовой конденсатор.
Поэтому сдуваем все это к чертям и проверяем сигнал на затворах. Ах, да, дежурка то не стартует.
Будем разбираться с дежуркой.

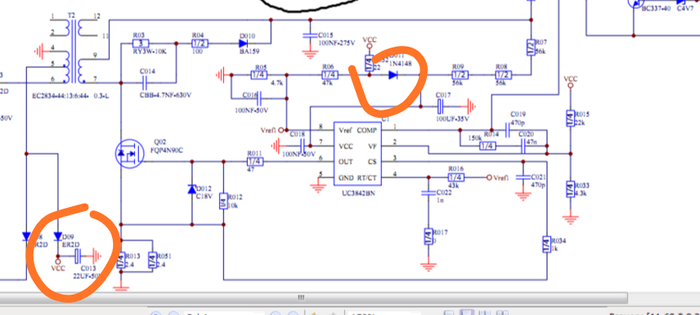

Судя по симптомам сварка не стартует по причине отсутствия самоподпитки со вторичной цепи. Обычно отказывают диоды поэтому меняем их.

Итог: ничего не произошло. Мимо... Странно, что не так? Импульсы на затвор транзистора идут, трансформатор живой, че ему не хватает?!

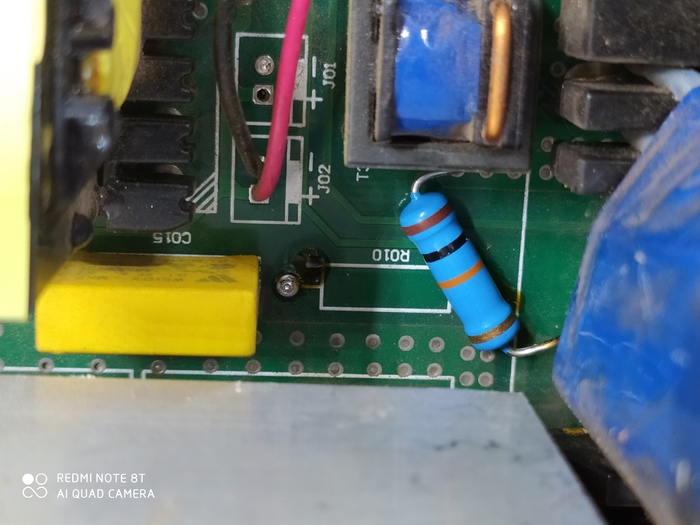

Вспоминаю что резистор менял до меня предыдущий мастер, поэтому проверяю его.

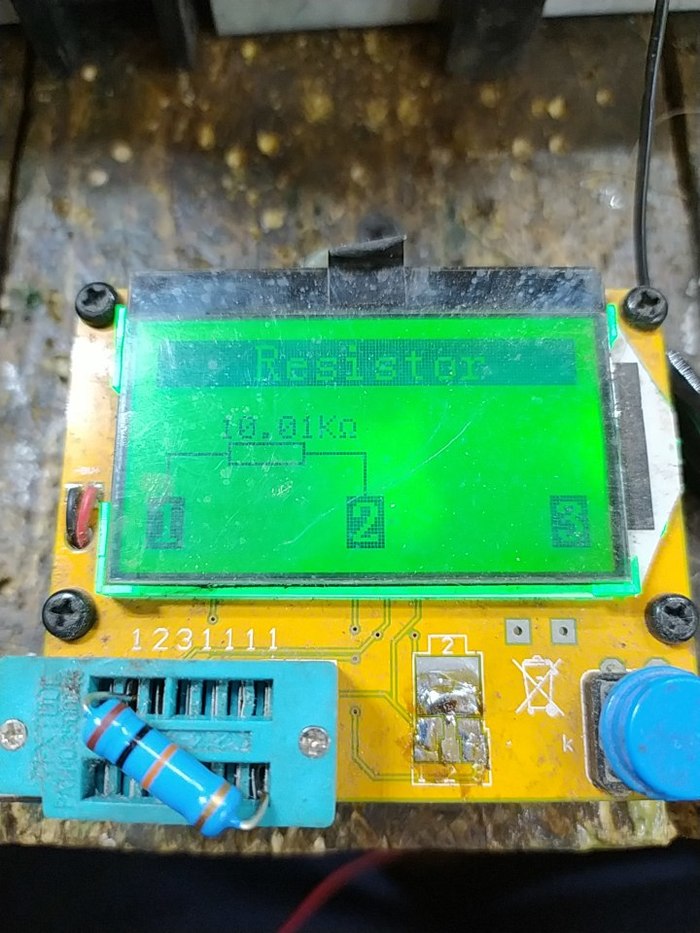

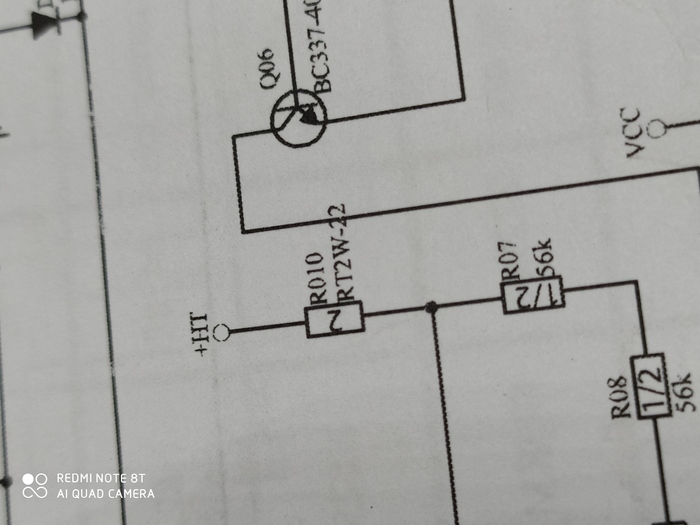

Вот он засранец. Резистор установлен неправильного номинала. По схеме должен стоять на 22ома а этот горе мастер до меня поставил на 10К и сломал дежурку. Меняем...
И...

Есть запуск дежурного блока питания. Жёлтый светодиод горит так как силовые транзисторы выпаяны.
Быстрая проверка сигналов на затворах силовых транзисторов не выявила проблем.

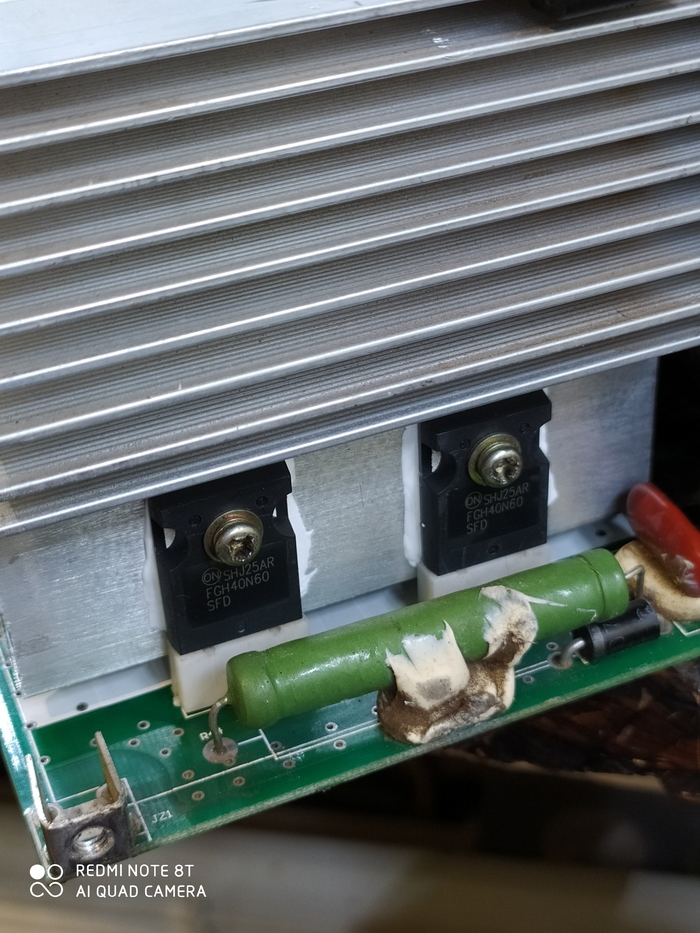

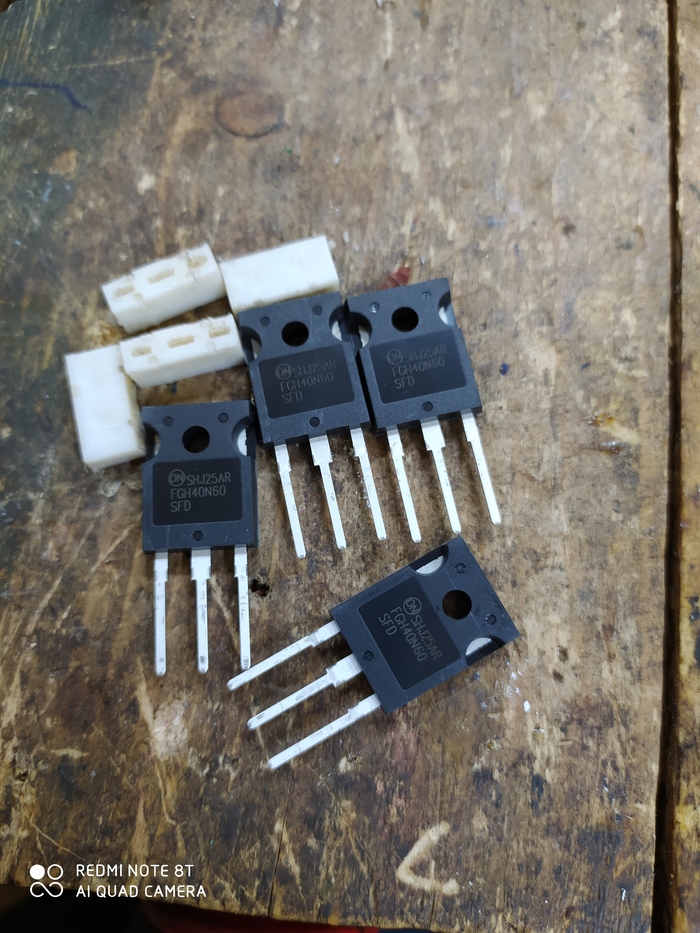

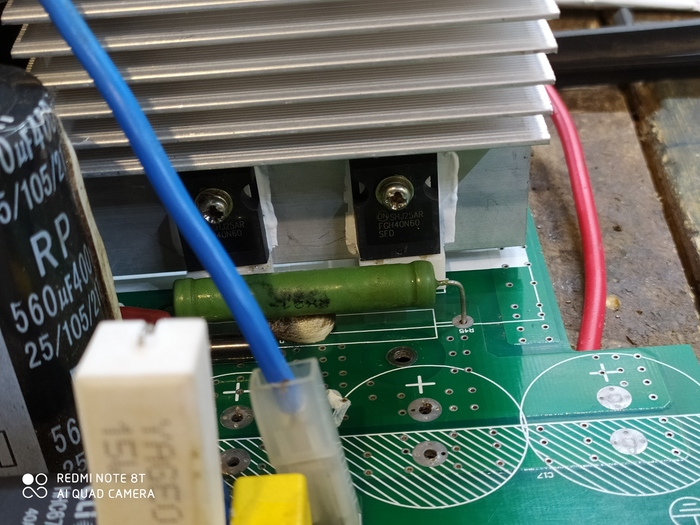

Впаиваем проверенные fgh40n60sfd, диоды 15 амперные.

Включаем через лампу конечно. Жёлтый светодиод потух, значит на выходе напряжение появилось.

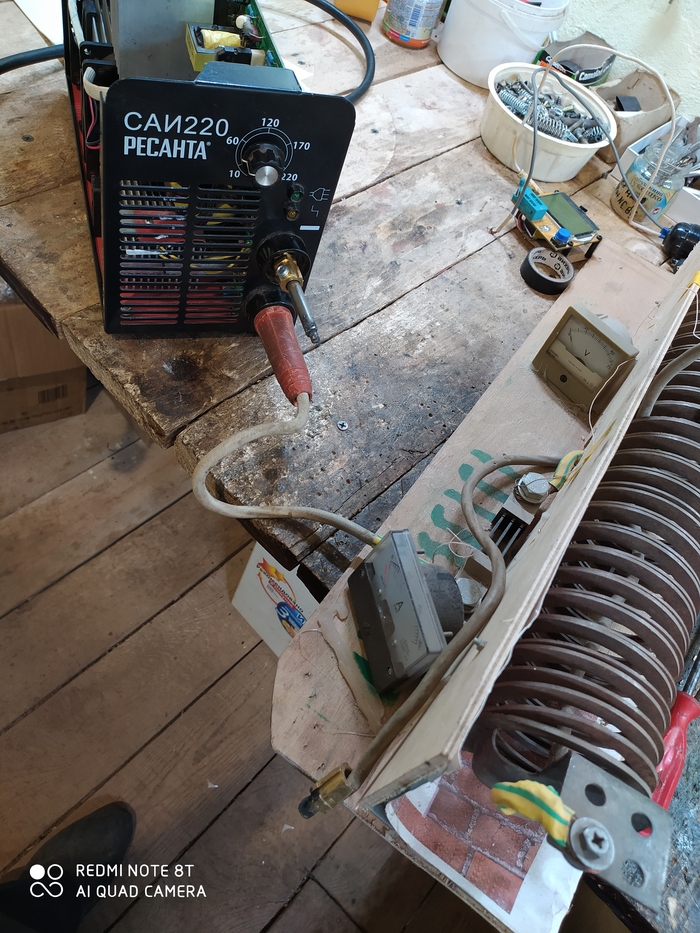

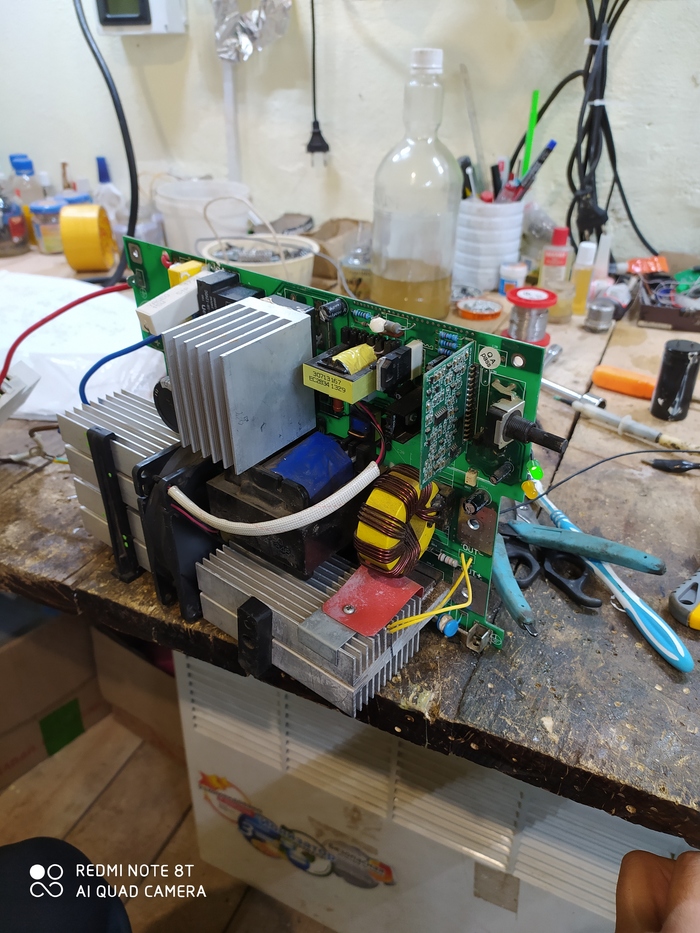

Собираем дальше, в корпус на тест под нагрузкой.

Ток регулируется, антизалипание срабатывает, все ок. Отдаем клиенту...

всем доброго времени суток.
решил запустить рубрику "что внутри"
в которой будет детальный разбор с разборкой геймпадов неизвестных происхождений из страны восходящего солнца.

на этот раз попал ко мне геймпад от xbox 360 (со слов владельца : оригинал по скидке взял, кнопка lb не работает и провод подтянуть внутрь)

осматриваем.

с виду - похож.
части корпуса, кнопки, стики, все, что , снаружи - скопировано полностью, пластик на ощупь такой же.
главное отличие - кабель.
он сделан цельным , без разъеденительного коннектора.

смотрим глубже. изнутри.

плата- односторонняя, низкого качества
то, что, паяется насквозь- просто зажато (ито не полностью)
механизмы L2 /R2 - не совместимы с оригиналом, зато резисторы совместимы с резисторами от стика.

место впайки проводов имеет маркировку, но она не совподает с цветами проводов (не прозванивал, возможно провод с измененными цветами)

лицевая панель низкого качества, стойки потрескались еще при сборке на заводе.
контактная резина - на удивление упругая и не уступает оригиналу.

плата с лицевой стороны.....
это нечто.....
на dandy качество контроллеров было лучше.
аналоговые стики - ножки отогнуты в разные стороны, для поверхностного монтажа.
кнопки lb rb -аналогично.
вибромоторы имеют свои контактные площадки, но припаяны к диодам.
для общей сборки был использован свинцовопесочный припой, который разрушается от любого воздействия.
дорожки боятся даже оловоотсоса.

на этом разбор внутренностей окончен,
закадром были устранены деффекты. собрано все в кучу и возвращено пладельцу.
стоимость ремонта *сколько даш столько и будет*

выбирайте геймпады заранее изучив отличительные черты оригиналов и не попадайтесь на подобное.

всем спасибо за внимание.
жду ваши коментарии с вопросами о геймпадах и мнением о рубрике *что внутри*

я вконтакте:
vk.com/glen4ik

У меня сервис по ремонту сварочного оборудования.

В общем работа идет ритмично, запчасти поступают,  жаловаться особо не на что.

Внутренним регламентом на ремонт одного сварочного аппарата  у меня отведено 3-4 часа.

Только при таких затратах времени удается и что  то заработать, и держать стоимость услуг на невысоком уровне.

Но спотыкачи все же есть!

Один из таких - субмодули  управления или - задающий генератор ШИМ в сварочных аппаратах РЕСАНТА.

При хорошем ба - бах нежелательное напряжение проникает и в субмодуль.

И тогда горят не только детали  смд  в модуле, но и дорожки печатной платы в дым и переходные отверстия туда же.

А вот это искать и восстанавливать уже проблемно, в регламент 3 часа уже не укладываешься.

И иногда - существенно!

Решил прикупить с десяток модулей и иметь запас под рукой.

Но - не нашел! Обыскал Россию, Алиэкспресс  и Таобао. Родина РЕСАНТЫ - Китай ,если кто не знает.

Один - единственный продавец объявился, но и то какой то мутноватый:

1. Заштатный городок в Краснодарском крае.

2.  Весь ассортимент субмодулей в наличии!

Откуда и почему так повезло человеку -  все вдруг есть?  Ни у кого по России кроме как у него?  Ответа не нашел и потому заказывать не рискнул.

За годы работы в Интернете выработалось правило - сомневаешься? Забудь!

Хлопот меньше затем.

В итоге решил наладить производство этих самых  субмодулей.

Но опять же - за годы работы выработалось правило - если мне это надо и я не нашел , спроси - возможно это надо кому то еще?

Вот и спрашиваю здесь! Хочу понять - надо?
