Пост будет небольшим и не очень информативным, но я решил что может кому будет интересно)

В общем у меня есть друг, он когда то покупал себе iPhone SE space gray, ну и за годы эксплуатации он пошеркался, износился. Вобщем потрёпанный. Он всегда мне говорил что хочет модель SE но черного цвета, как iPhone 5 Black.

Я решил попробовать сделать задумку. На карантине времени много, делать нечего, поэтому купил новый корпус и присьупил к делу. Распиывать всего не буду, т.к. фотографий в процессе не делал (а жаль), выделю несколько нюансов:

1. Гильзы крепления платы почти все не подходят. Те которые не подходят - спиливал, другие зубилом аккуратно выламывал из донорского корпуса, обтачивал и клеил на спец. клей (друга предупреждал что будет не очень надёжно, но он сказал делай)

2. С антенной NFC пришлось немного повозиться и в правом верхмем углу делал выемку под шлейф антенны. Вообще с верхней частью были сложности, но все решилось обточкой лишних мест и вплавлением пары гильз. Да, и ещё пришлось сделать дырку в корпусе для вспышки чуть больше.

3. Стекло под камеру и вспышку естественно пришлось поставить от 5s.

4. Одна гильза не подошла для крепления нижнего динамика, её тоже пришлось спилить и переклеить.

Ну вот в общем и всё... может чего упустил, сейчас уже не вспомню, делал пару месяцев назад

Получилось как то так))

P.S. Да и ещё друг попросил поставить светлые кнопки громкости, включения и вибро)

Добрый день, есть конечно у амолед дисплеев минусы, ШИМ и главное цена. Но плюсов больше: настоящий черный цвет, контраст, возможность спрятать сканер/камеру под дисплей, хотя обещают уже и под тфт каким то образом сделать. И главный плюс для ремонта, амолед не боиться воды.

Принесли на ремонт samsung j400, не работает тачскрин, изображение есть.
а значит новый дисплей нам не понадобится.

До разборки можно проверить коннектор, здесь он был чистый. Значит проблема в самом дисплее

С помощью нагрева на сепараторе на 80°, изопропила в шприце и пластикового шпателя извлекаем дисплей.

Есть небольшие окислы на коннекторе, почистил, но тач конечно не заработал

Дублируем две контактные дорожки. Но и после этого не заработал тач

Снимаем коннектор на шлейфе дисплея. Подкладываем трафарет, и феном на 250° снимаем что бы не угреть пластик. Под ним была грязь. Чистим и пропаиваем.
Можно было отогнуть, но лишний раз шлейф не стоит трогать.

Готово.
а вот он же на меньшей яркости =)

Ещё пару лет и даже в бюджетных моделях надеюсь от этого избавятся.

Всего доброго.

почта для связи: meator7@mail.ru

Читателю привет!

Сегодня очередной ремонт сокета после неудачной установки процессора, а может и кулера даже, что тоже имеет место быть. Владелец рассказал, что он купил её новую, к ней взял I7 8700k, который сразу скальпировал (он этим занимается с его слов), ну дальше продолжил собирать как обычно, вроде опыта достаточно, но после сборки 2х канальный режим памяти что-то не заработал, как и правая пара слотов под память, ну и плата запускалась только с оперативкой в левой паре слотов ОЗУ. "Я вытащил процессор, посмотрел на сокет и нашёл 3-4 кривых ножки, вроде они на память все"

Таким комплектом это всё приехало, установлен процессор-затычка разве что.

У быстрого осмотра большие сомнения насчёт 3-4 ножек в сокете, к тому же что-то повреждено рядом с левым нижним отверстием для крепления кулера. Подозрительных областей в сокете целых 5.

Можно начать с пристального осмотра и хорошо посчитать кол-во ножек, который придётся менять.

Тут уже 3 штуки имеется.

И ещё 7 тут.

Итого: 10 ножек под замену

Выпаиваю феном без низа.

Ставлю целые ножки обратно и получаю вот такой результат

Другой цвет из-за позолоты на контактах, у старых сокетов так делали, сейчас, видимо, не нужно уже. Остальные участки сокета ограничились мелкой правкой ног только.

Теперь можно вернуться к повреждённому элементу. Им оказывается разбитый в труху резистор, при демонтаже он ещё и раздвоиться решил.

В схеме на доску глянул номинал и поставил целый резистор на своё место.

После всего этого плату можно включать.

2х канальный режим памяти теперь работает, дальше под виндой проверить плату и на этом можно закончить.

P.S. Ну да, можно и не менять ножки, сидеть и пытаться выгнуть их обратно, когда они из формы буквы Г стали иметь форму скобки "(" и уже сейчас нету контакта с процессором. В итоге от постоянных шевелений во все стороны, чтобы ножка стала хоть как-то похожа на нормальную, она в итоге обломится на уровне пластика и на этом "просто выгнуть можно, менять дороже" всё кончится, и всё равно придётся менять их, только уже дороже будет.

Я в ВК - https://vk.com/vrm_on_fire

Привет всем. Системный блок из видеомагнитафона

С пол года как дома лежала Плата Gigabyte LGA1156 GA-H55M-S2 H55 с Core i3 530, но собирать обычный системный блок не хотелось да и железо старое. Поиски видиомагнитафона заняли месяца два, все говорят что повыбрасывали давно. И вот мне достался видеоплеер LG. Процесс переделки затянулся на три дня.

Примеряем плату и вырезаем все родные стойки. Крепил болтами к корпусу

Первый запуск, пришлось добавить звуковую карту, встроенный звук не работал

Добавил видеокарту gt430, т.к. планирую использовать с тв как медиаприставку. Блок питания 430вт
перевёрнутый без крышки, вентилятор с него на выдув из корпуса

На лицевой панели задействована кнопка включения, вместо родного дисплея вольтметр

Девайс с перегревом проблем не испытывает, железо не горячее. HDD ставил 2,5 но сфотографировать почему то забыл.

Температуры стрес теста после пяти минут 67-68 градусов

Делал этот VHS ПК для себя, вскоре займет место в зале под телевизором 48дюймов в тумбочке. Запчасти были все дома, обошёлся мне бесплатно.

Пришел на днях iphone x внешне в илиальном состоянии, который просто отключился и больше не стал. Ну чтож вскрываем и замеряем сопротивление на конекторе акб. Получаем ноль, короткое замыкание. Печаль этой модели в том что плата спаяна из двух частей, придется распаивать.

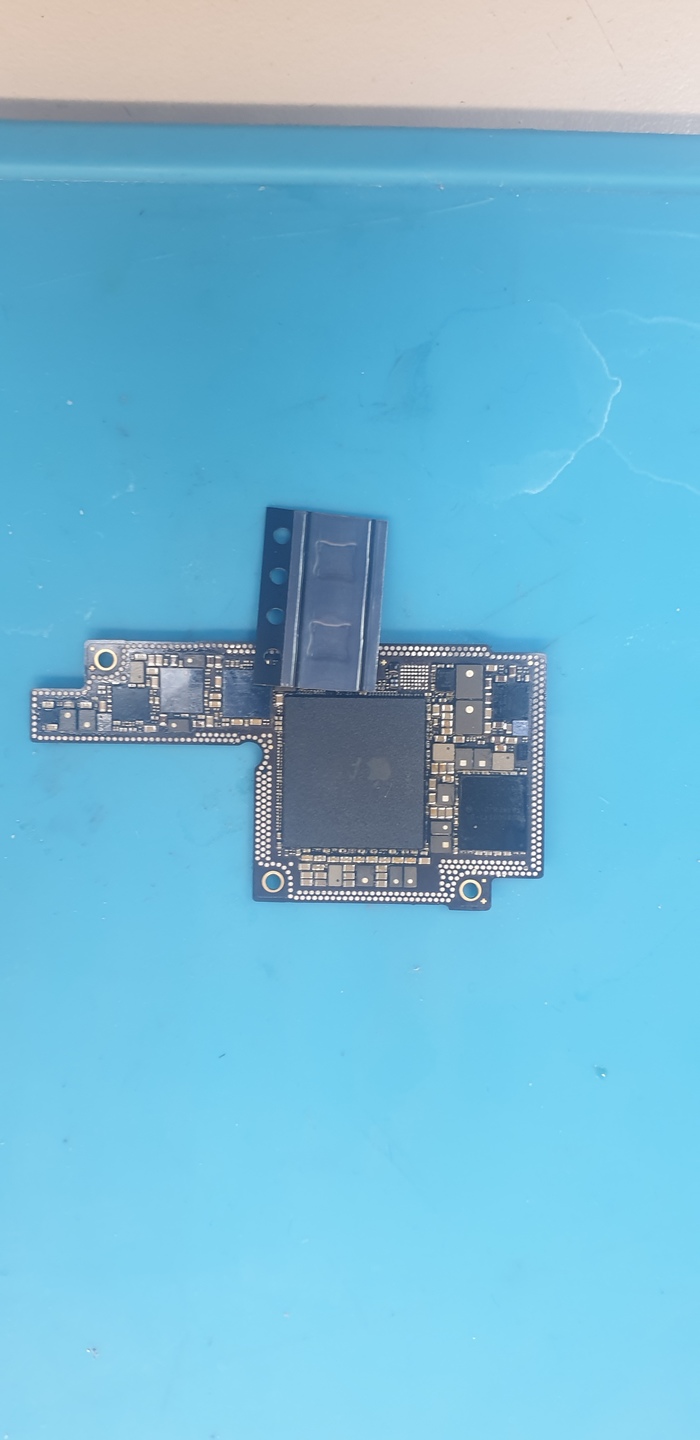

После того как плата была располовинина, подаю 1вольт на плюсовой контакт акб. Получаю нагрев контроллера зарядки. Снимаю его.

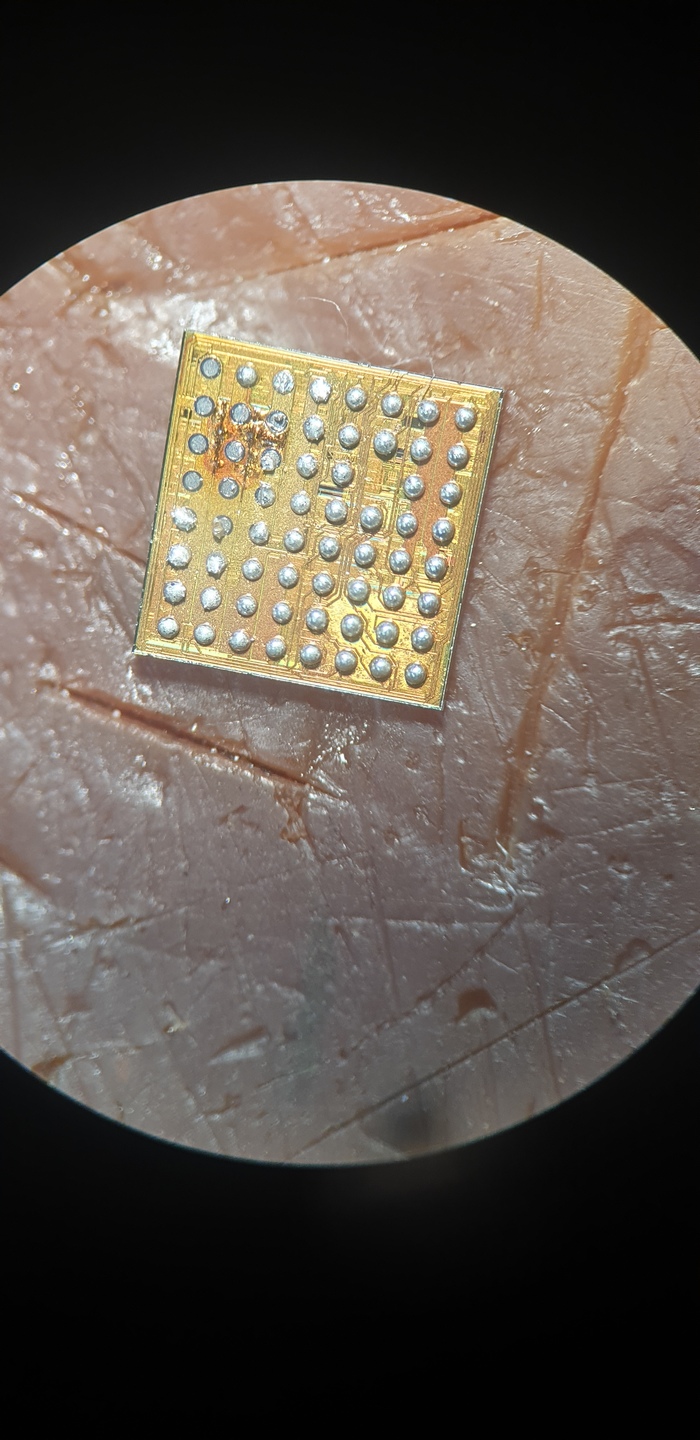

То что микросхема пробита очень хорошо видно под микроскопом

Меняем на новый

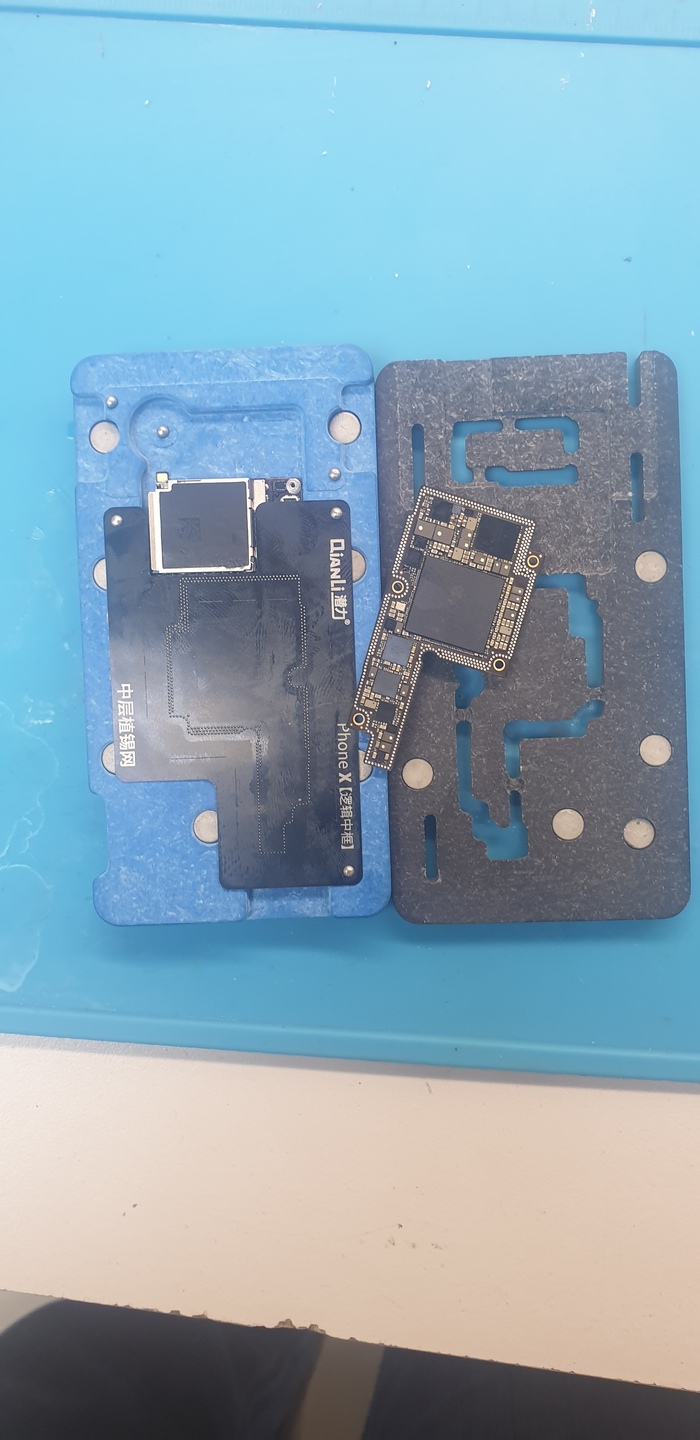

Тут то я думал что ремонт окончен. Накатываем свежие шары на рамку

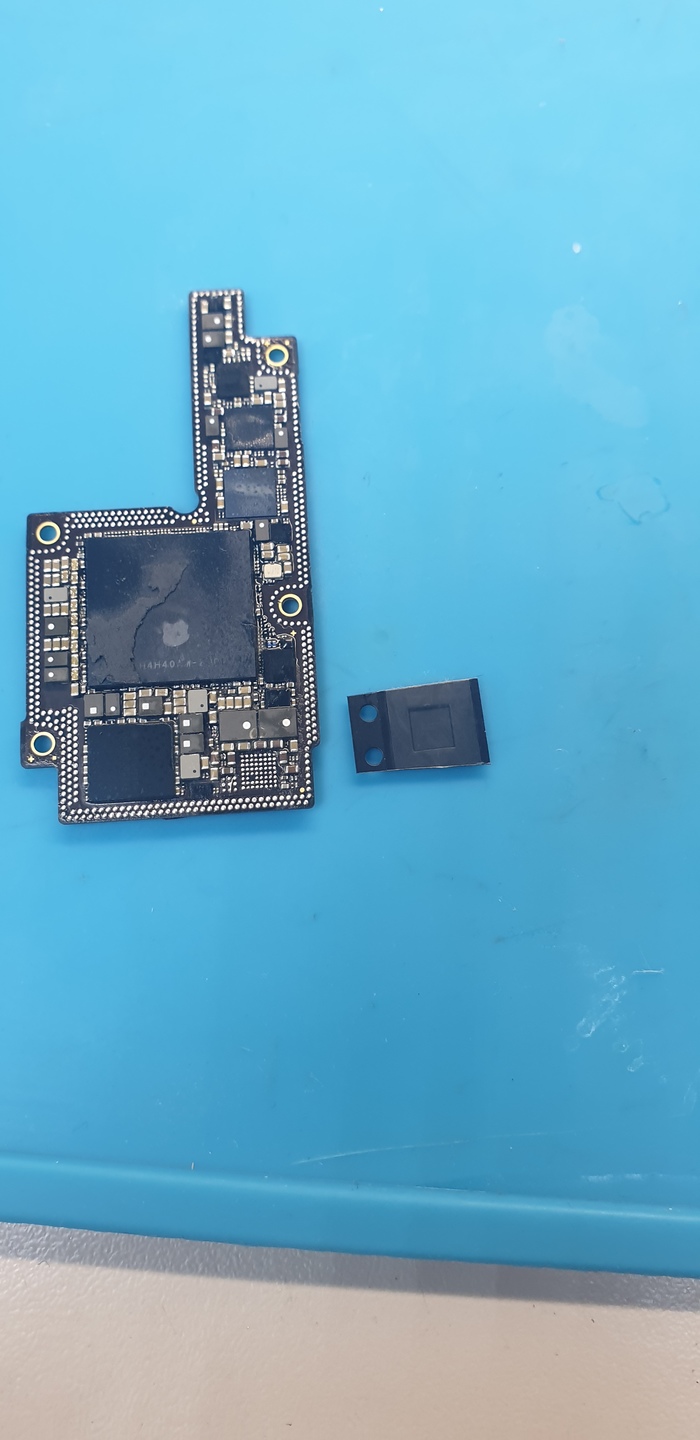

Вот тут то я и ошибся. Телефон стал включаться, но отказался заряжаться, так же неприлично много "жрал". Виновником был всем давно извесный тристар. Старая айфоновская болячка. Снова делим плату на половинки. Но в данном случае микросхемка находится очень близко к процу и есть шанс его угреть. Поэтому пилим:

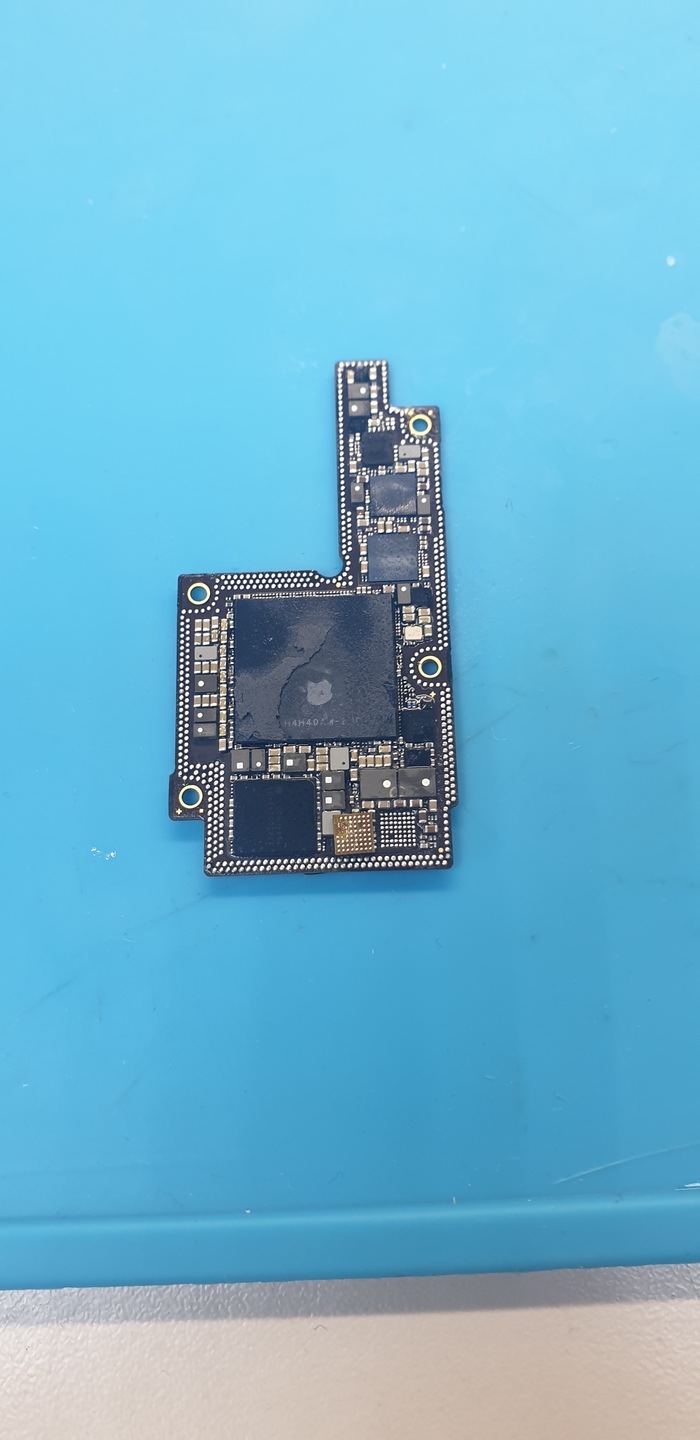

Чистим и ставим новый тристар

Снова спаиваем платы, собираем, проверяем

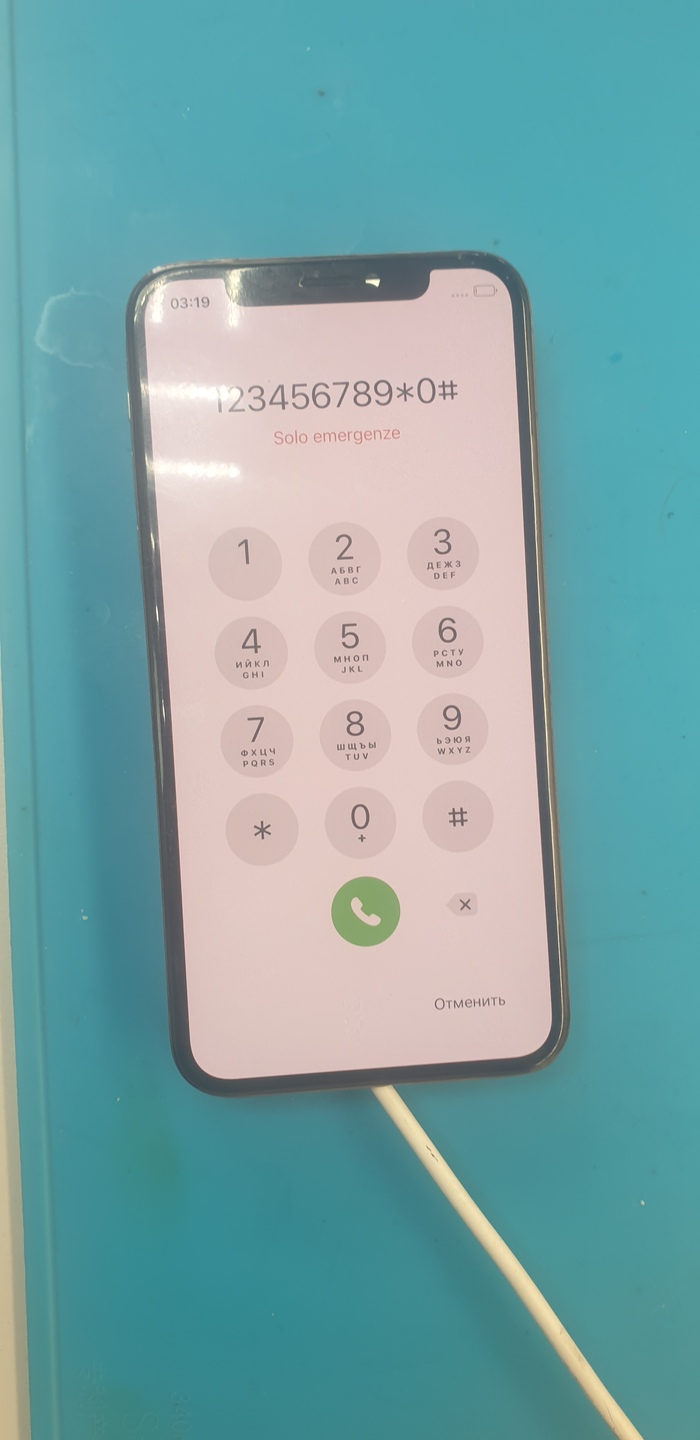

Момент истины

Все работает, заряжается, звонит и играет. На этом ремонт считаю оконченым. Собираю и гоняю телефон еще минут 30.
