Он уже подготовлен человеком для модернизации, т.е сброшен на заводские настройки. Занято уже 11gb и по факту пользователю остаётся чуть меньше 5gb. Что такое 5gb? Это пара приложений и их кеш. Всё.
Попробую исправить это.
Для начала нужно его разобрать. Разбирается через дисплей (стоимость оригинального дисплея почти 10к). Если повредить, то значит сделать ремонт себе в минус))

Требуется всеми Вами любимая присоска и спирт с банковской пластиковой карточкой. Но предварительно планшет нужно нагреть для размягчения клея.
Через 10 минут аккуратного демонтажа получается это:

На самом деле планшет уже вскрывался для замены АКБ и демонтаж экрана был весьма лёгким. Хотя странно то, что защиток на плате уже нет и ремонта тоже. Видимо на люминь сдали)
Извлекаю плату из корпуса, подготавливаю теплоотводы и снимаю чип памяти:

И пока не остыла плата, зачищаю место для будущей посадки нового чипа:

Часть контактов - пустышки. Они неиспользуются.
Для чтения памяти потребуется программатор z3x easy jtag или любой другой аналог:

Для начала проверяю smart отчёт чипа:

20-30% уже говорит о том, что скорость работы планшета намного ниже такого же нового. Дальше рост изношенных ячеек будет расти ещё больше и в конечном итоге общий ресурс чипа иссякнет и устройство просто не сможет включиться. У sony есть специальный раздел Тrim area, где хранятся drm-ключи для процессора и некоторая служебная инфа. Если этот раздел утерян, то комплект процессор+память сразу под замену.
Читаю все разделы из чипа и записываю на новый.
Для начала пробую ставить на 256gb. Делаю переразметку:

Обновляю заводской припой на самой микросхеме на менее тугоплавкий и ставлю чип на место:

Планшет запустился, но повис на заставке, а в идеале должен сразу запуститься, так как привязок чипа на rpmb нет.
Прошиваю:

Первый раз прошился нормально, дошёл до надписи Android и потух)
Пробовал снова прошить, но официальное приложение поругалось что не может и была такова)
Шью уже setool'ом. Прошился, но история повторилась.
Ревизия чипа 256gb 1.8, а заводского 1.7. Подумал, что процессор не поддерживает этот тип чипа и начал пробы с меньшими объёмам.
Взял на 128gb, но всё в точности повторилось.
Поставил обратно старый чип и так же бутлуп :)
В общем после долгой возни я решил собрать полностью планшет и убрать на полку подумать. Включаю, а он запускается)
Виновником оказался шлейф к аудиоразьёму и из за этого он не смог полноценно запускаться.
Таааак. Ставлю обратно заново перезаписанный чип на 256gb, но планшет вообще запустился.
В общем психанул и решил оставить микросхему 128gb той же ревизии, что и родная, ибо дальше греть лишний раз плату чревато отрывами дорожек под памятью.
Записываю, размечаю, запаиваю, включаю:

1й готов)
Те же манипуляции провожу со вторым таким же планшетом:

Финальный результат:

По итогу из за этого шлейфа я потратил кучу времени на эту модернизацию. Бывает)
Главное возиться до победного))

На этом апгрейд ещё одной модели успешно завершён.

Все мои контакты для связи можно найти, введя мой ник в Гугле или написать в директ Инстаграмма xD

Увидимся.

Красота! В сервисе, видать, зажлобили купить работникам набор жал для паяльника. Выдали самую дешевую паяльную станцию с одним жалом-иголкой, которое шло в комплекте.

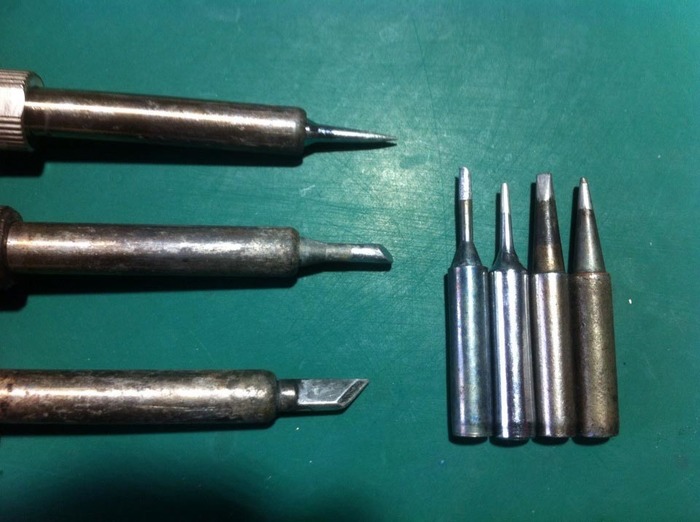

Жала бывают разные. Обычно берут самые простые паяльные станции с 900м паяльником (про всё это я еще расскажу). В комплекте там вот такое жало в виде тонкого конуса.

Теплопроводность у него маленькая. Оно подходит (и то, с трудом) для пайки какой-нибудь мелочи. А вот нормально припаять обойму разъема к плате им не получится.

Типов жал много. Десятки их! И, по-хорошему, нужны хотя-бы 2-3 для разных видов работ.

Вот только, я почти не припомню, чтобы в сервисных центрах их выдавали. Это как дать хирургу один скальпель на все случаи жизни. Жутко, уныло, неудобно, но проблемы ремонтеров шерифа не волнуют.

Так вот. Если пытаться запаять штатным жалом разъем, кончик жала моментально остывает, и получается хрупкая холодная пайка, похожая на кривой китайский силумин. Можно, конечно, дополнительно греть разъем феном. Но это уже костыли, да и кто из ремонтеров будет с этим заморачиваться? Какая зарплата — такая работа. Еще и не все догадаются.

А разъемы в телефонах, это самая механически нагруженная часть. Если они криво припаяны, то отрываются уже с дорожками, зачастую убивая плату окончательно. Если повезет, и останутся пятачки к которым можно будет припаяться, то с помощью проволочек, и обсценной лексики можно попытаться восстановить, но это уже будет сложнее, и, соответственно, дороже.

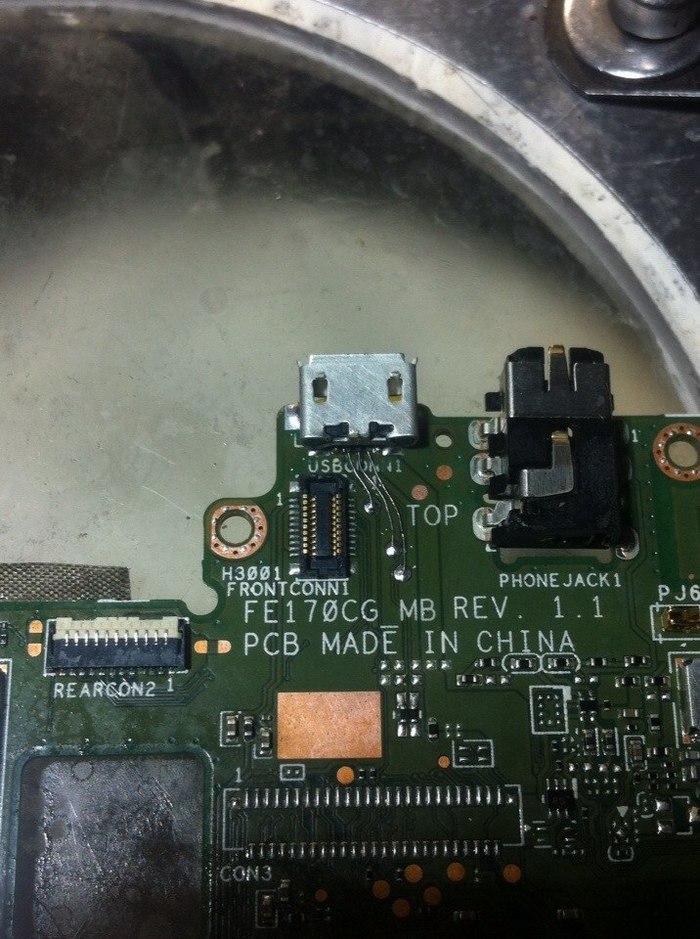

Так и тут. Пришлось вооружиться тонкими жилками от лакированного провода и, под микроскопом, восстанавливать дорожки от разъема. По счастью их было за что зацепить. Полчаса сосредоточенного дыхания и осторожных движений… Готово. Еще раз проверил качество пайки внешней обоймы, чтобы держалось намертво. Готово. Можно отдавать.

С автором можно пообщаться здесь, я только разместил.

Сколько бы ноутов не чистил, но самые красивые "валенки" производят охлады HP. Он так гармоничен с СО, что кажется "так и должно быть".
Клиент в этот раз адекватный, сам признался что не чистил с самой покупки. После чистки ноут начал "дышать по-новому".
