IPhone 7. Не работают кнопки включения и громкости
Добрый.
Порой внешне самая банальная неисправность может значить серьезные проблемы и этот айфон не исключение.
Проблема простая: через раз работают кнопки громкости вниз и кнопка включения, хотя с той самой кнопки телефон включается и если долго держать кнопку выключения то телефон сразу вырубается (имитация зажатой кнопки громкости вниз и включения одновременно).
Телефон до меня прогулялся по парочке сервисов и вердикт один: хз что это.
В одном меняли кнопки - не помогло.
Во втором что-то делали на плате но всё тщетно. Проблема осталась.
По рекомендациям телефон попал ко мне на стол:
Разобрал, подкинул свои личные кнопки, но ситуация по прежнему не изменилась.
Итак, самое время думать и делать внешний осмотр:
Часть конденсаторов и диодов с резисторами подтяжки тупо отсутствовали и было видно, что их пробовали менять.
Разъём для подключения шлейфа так же был пропаян. Об этом свидетельствовала кривая пайка.
Обилие флюса в этой части платы было на высоте)
Согласовал предварительную стоимость и занялся восстановлением.
Тут я уже вычистил, заменил заново разъём, добавил недостающих элементов по цепям питания этих кнопок но хоть я и сделал всё как нужно, кнопки работать от этого так же не захотели))
Измерил падения напряжений на коннекторе, но тут было всё по документам.
Следущий по цепи питания кнопок - интерфейсный контроллер питания. Он служит для последующей раздачи напряжений на всё оборудование в телефоне, начиная от процессора и заканчивая управлением тех же кнопок.
Логика: работает одна кнопка вверх, она идёт напрямую в процессор и кп, так что проц тут не при делах.
Кнопка громкости вниз и включения идёт сразу на контроллер питания, иногируя проц. Значит менять контроллер, предварительно схоронив данные с последующей перепрошивкой, что бы сразу исключить софт.
Почему так сделано? Кнопка включения и громкости вниз служат для входа в режим восстановления (dfu) и как только вы их нажимаете, то начинает работать часть КП, раздавая самые необходимые напряжения для входа в dfu. Процессор, почуяв питание начинает свою работу обмениваясь информацией по линиям i2c с u2 TriStar и интерфейсным КП (цифровая линия). На этом этапе компутер начинает видеть телефон в режиме восстановления.

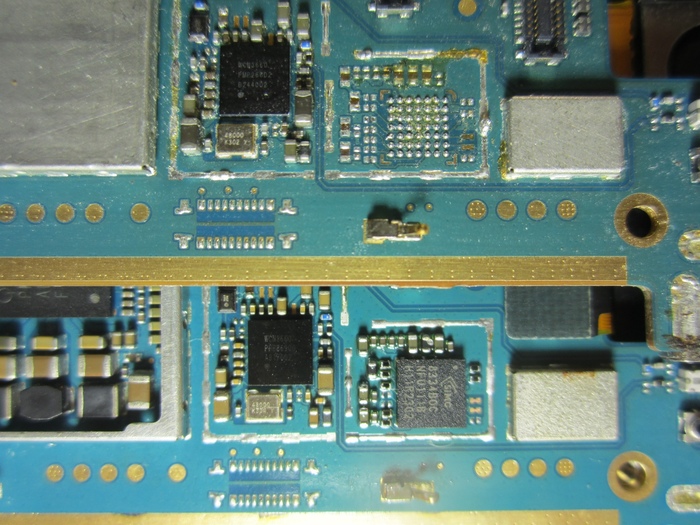

Подготавливаю плату для замены микросхемы:

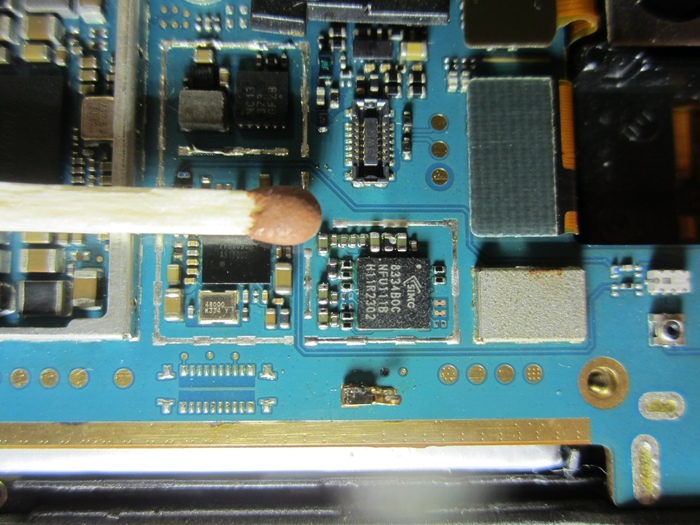

Большой посередине и есть интерфейсный КП)
Так как есть огромные риски после демонтажа микросхемы попасть на ещё более долгий и сложный ремонт, то буду спиливать чип.
Почему спиливание? Потому что компаунд, которым залита микросхема, очень злой и для отпайки этой микросхемы требуется термопрофиль, многим больше, чем пайка без компаунда.

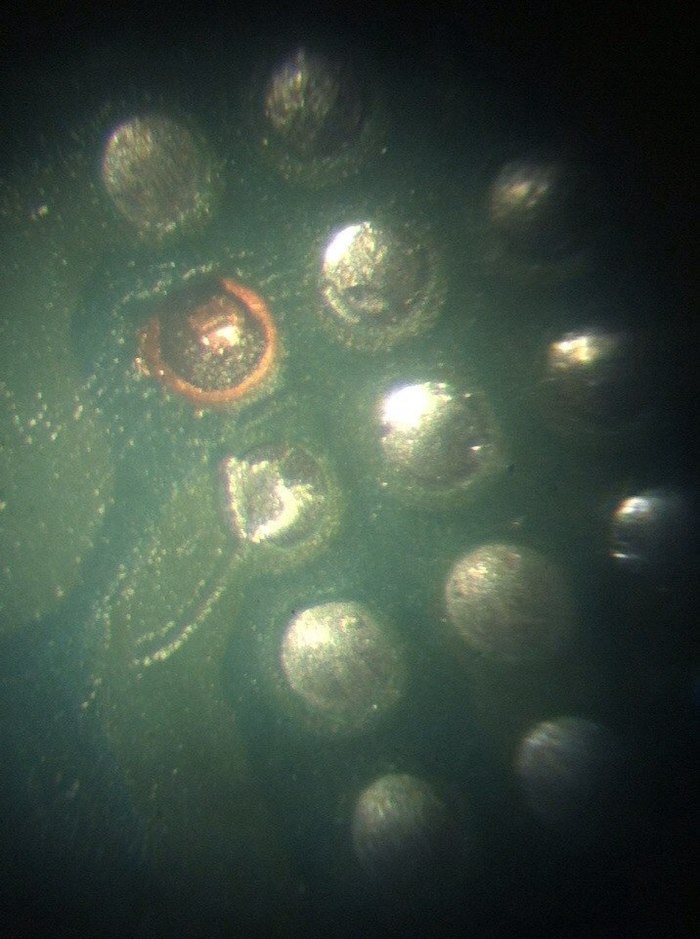

А на обратной стороне расположен процессор и если немножко дать не ту температуру, то после пайки в самой середине процессора под температурой и расширяющимся воздухом начинают выстреливать шары припоя, образуя при этом слипшиеся контакты.
И всё, да здравствует вечный dfu или короткое замыкание xD.
Очень часто приходится иметь дело с такими телефонами, но по большей мере они уже приходят с пробитыми процессорами, так как после ремонта в этой части платы не проверяют наличие замыканий, а сразу подключают АКБ. А он как даст 2 Ампера на пике и ГГ процессору xD
А человекам нужны были данные...

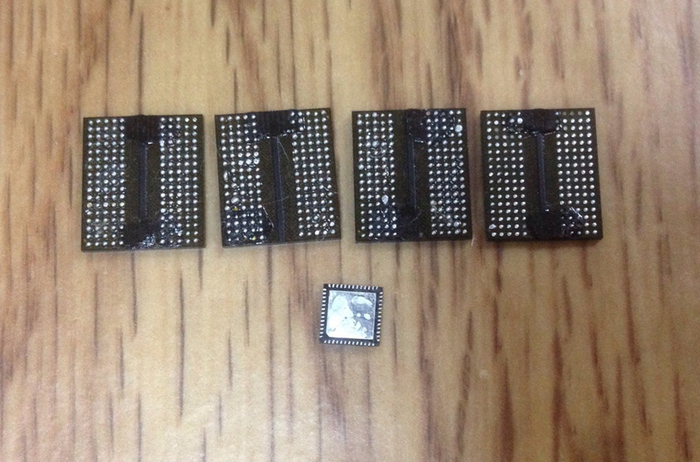

Делаю заготовки и спиливаю чип:
Остатки чипа по краям просто раскалываю скальпелем.

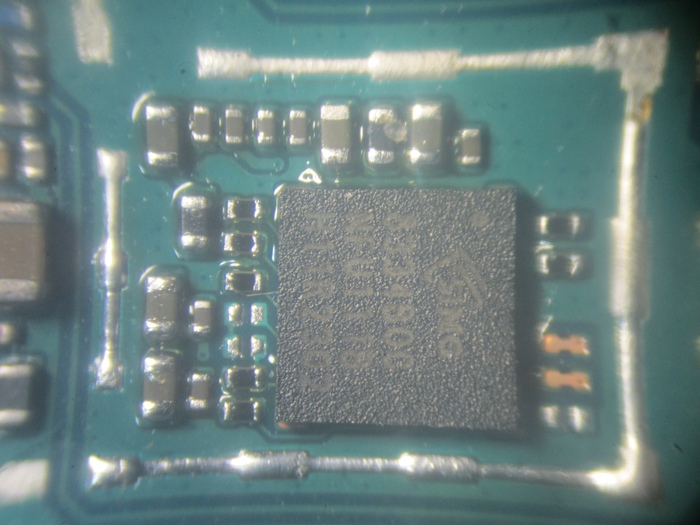

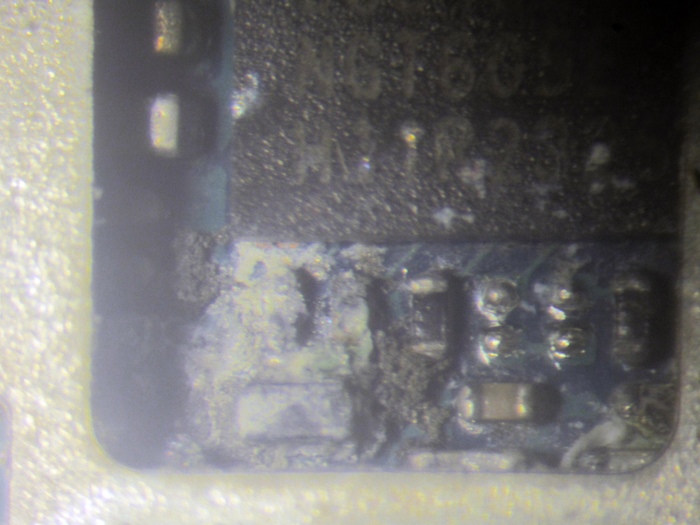

После получасовой аккуратной работы получаю подготовленное место для запайки чипа:
P.s: один контакт от кварца всегда рвётся. Очень слабое место у этого контроллера. Если его не продублировать, то в скором времени телефон не включится)
Домазываю УФ лаком повреждения, нахожу у себя в ящиках микросхему и подготавливаю её:
Следом быстрая запайка на пониженных температурах:
И успешное включение. Кнопки сразу заработали как нужно:
Клею гарантийную этикетку:
Собираю телефон и начинаю проверять всё оборудование.
Кнопки сделал, а фронтальную камеру сломал xD
Делаю замеры сопротивлений на коннекторе камеры, но там всё хорошо, всё как в документах.
Достаю такую штуку (фото не делал, но сделал на доноре для понимания о чём собсно речь):
Подключаю к ней шлейф камеры и делаю замеры напряжений.
По линии 1.2v напряжение плавающее. При включении поднимается до 0.5 вольта и падает в ноль, потом поднимается до 1.2в и снова в ноль. При этом камера пытается запуститься, но не может из за недостатка питания.
А кто у нас тут их раздаёт?
Правильно, только что установленный интерфейсный КП:
Снова разбираю, снимаю чип и подготавливаю место под установку.
Так или иначе опять тревожу давно усопших:
Снимаю чип не прямым нагревом, а с обратной стороны платы (процессора там уже давно нет).
Регулирую температуру паяльника чуть ниже температуры плавления безсвинцового припоя и начинаю скоблить чип.
Почему именно так?
А всё для того, что бы не убить чип термическим ударом. Микросхема очень тонкая(чуть меньше 1mm) и хрупкая, поэтому требуется его аккуратная подготовка.
Припой и компаунд при такой пониженной температуре просто крошится, а чип не страдает xD
Вот сам чип в профиль, на самом конце пинцета:
После получасовой подготовки запаиваю этот чип и заново начинаю проверять всё оборудование на работоспособность:
А вот и фронталочка запела)))
После проверки всего что можно собираю телефон, делаю обязательно проклейку дисплея, нахожу у себя оригинальные чехольчики для ушек крепления дисплея:
И через пару часов выдаю клиенту полностью отремонтированный телефон.
Вот такой вот простой ремонт растянулся на 2 дня, ибо в промежутках между этим ремонтом успел сделать 18 устройств на месте и ещё штук 10 положил на полку ожидания очереди на такой же "сложный" ремонт, где основное время занимает диагностика.
Стоимость ремонта с полным восстановлением отсутствующих компонентов и основным ремонтом составила 4500р.
