доброго времени суток всем читающим.
сегодня на операционный стол попал китайский геймпад от пс3 (копия под оригинал)
и сейчам мы глянем на него изнутри, ради изучения составляющих (чтоб знать, что, от чего может подойти)

видна небольшая деформация пластика левее мини юсб разъема. (качество литья)

фигуры расположены криво, смещены.

удостоверились в том, что, это не оригинал.
разбираем, смотрим на кишки.

сразу бросается в глаза синий акб, не имеющий опознавательных знаков (по замерам 340mah (у оригинала 580)
закреплен на 2х стороннем скотче.
снимаем, смотрим дальше

плата *универсал*
есть целых 3 места для подключения акб,
имеется запасная площадка для подключения провода от dualshock2.
аналоговые стики толком не установлены (зато менять легче, ага)
на этой стороне больше интересного не осталось, смотрим дальше.

вибромоторы.
либо уснановлено 2 правых, либо сэкономили на грузах.
(на левом моторе, груз должен быть тяжелее в 2-3 раза, чтоб была разница между сильной и слабой вибрацией )
поставлю за кадром.

аналоговые стики совместимы с xbox 360/dualshock 2 (смотрите совместимость в моем посте "выбор аналоговых стиков")
не самые худшие, но и до хороших им далеко.

подложка с контактной мембраной.
своеобразная, есть вероятность совместимости с dualshock 2 (последней ревизии)

качество пайки и самой платы в целом - неплохое.
чего не скажешь о резине.,..

качество литья и самой резины на кнопках ps(home)/select / start отвратительное, кнопки начинают залипать от любой крошки попавшей между резинкой и корпусом (заменю на оригинал)

итог:
в целом, пользоваться можно, дикого дискомфорта от игры не будет.
но свою стоимость в 1200 не оправдывает
отличий от более бюджетных за 400-500₽ (без маркировок и с разделенными фигурами) - не каких, платы и материалы полностью идентичны. переплачивать за логотипы или нет - решать вам.

ps. для тех кто просит посты про отличие китай/ориг - следите за публикациями , оригиналы тоже будут в серии "что внутри"
не всегда есть материал и время фоткать процесс работы.

Читателю привет!

Сегодняшний пациент - бывший шахтёр, который где-то как-то там достался владельцу по сути бесплатно. Достался бесплатно по причине рандомных глюков в работе, зависонов картинки и запуска системы не с первого раза даже. Работало это какое-то время и перестало, карточка отказалась давать картинку вовсе. В бой пошёл любимый способ "ремонта" - прогрев чипа, точнее чипов.

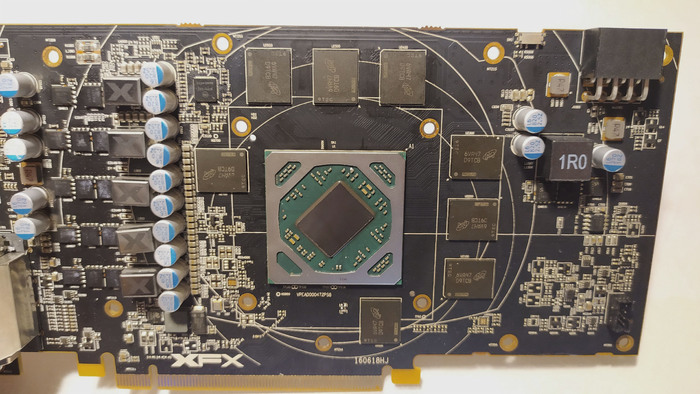

Вот так выглядит эта карточка:

За кадром проверил проблему - присутствует, нету кина. В таком случае можно разобрать для осмотра того, что там напрогревали.

Грели похоже всё и сразу, даже немножко отмыли флюс, или пытались просто.

Скорее всего сдох или сам видеочип изначально, или память, или погрели их и добили наверняка. Было принято решение сменить память полностью, заодно и удвоить её объём с 4 до 8 гигов, ну и отреболлить чип, чтобы отмыть нормально плату.

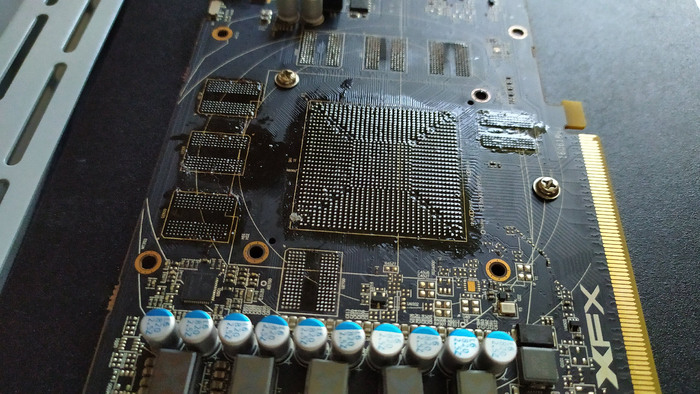

Вот такая картина была под чипами, вертикальные греем, горизонтальные не трогаем. Флюса налито столько, что хватит на установки пары комплектов чипов как минимум, если не больше.

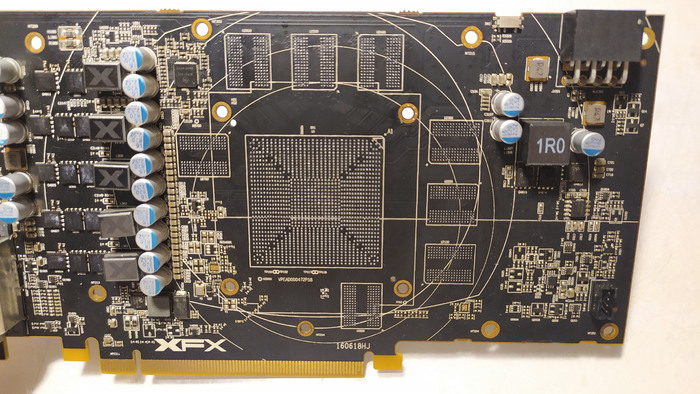

Дальше Подготовка и отмывка платы, чтобы выглядело всё красиво.

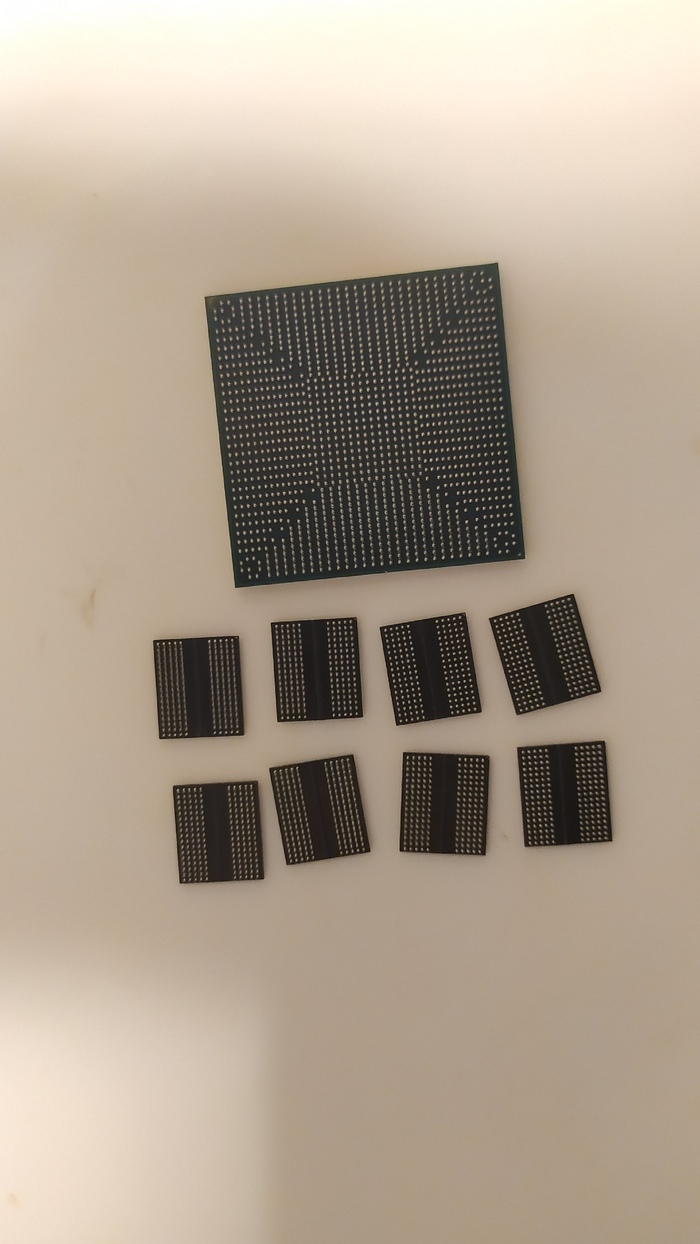

Чип и память отреболлены тоже

Теперь этот комплект поставим на плату и получится вот такой результат. Память немного не отмыта до конца тут, за кадром пришлось драить ещё немного, чтобы ушли разводы с неё.

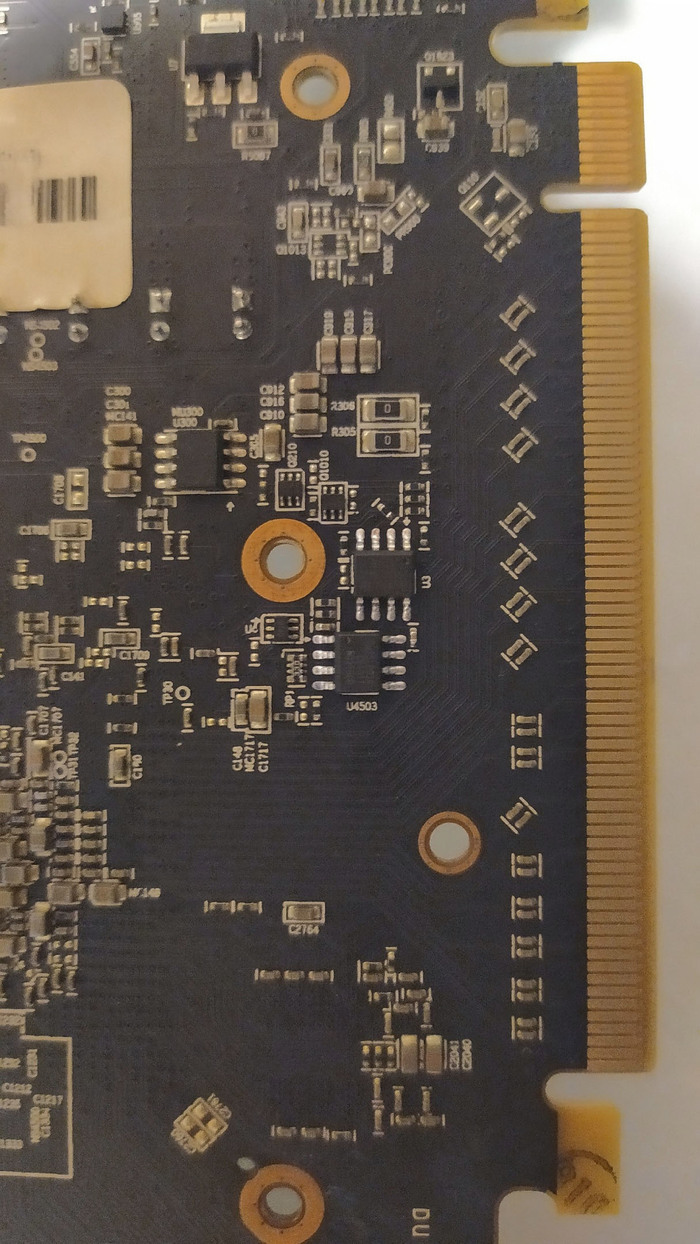

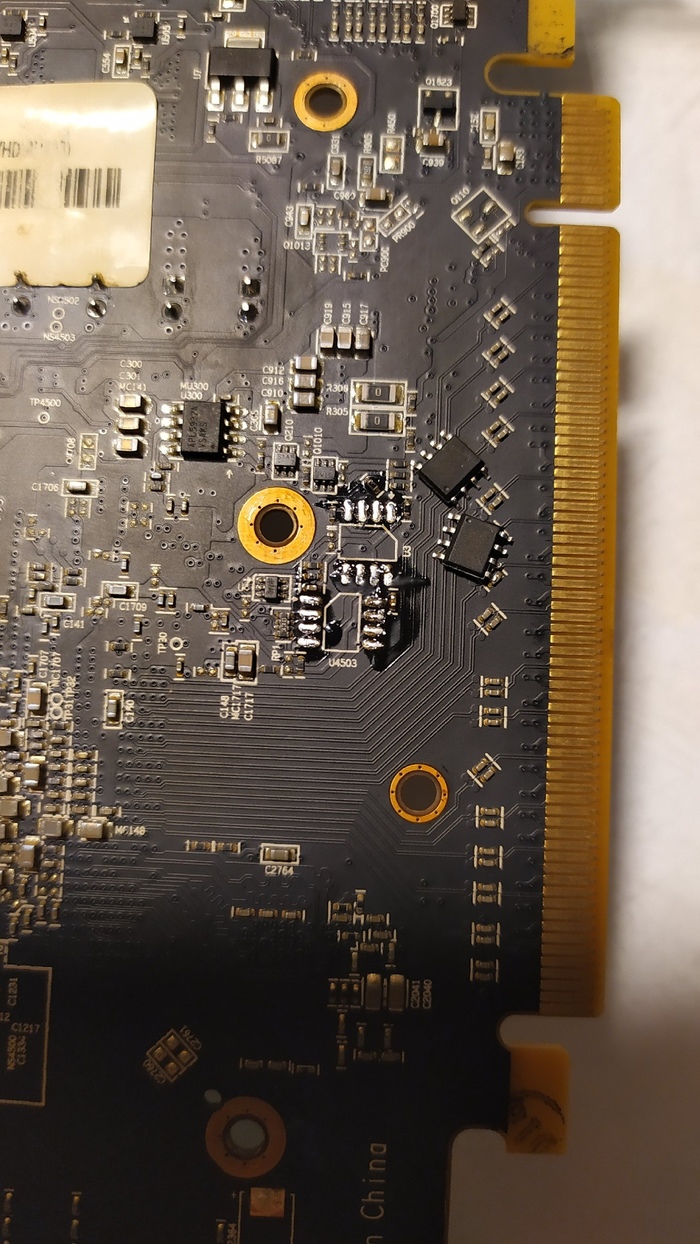

Закадровая перешивка пары микросхем BIOS под версию карты на 8гб и установка их на свои места.

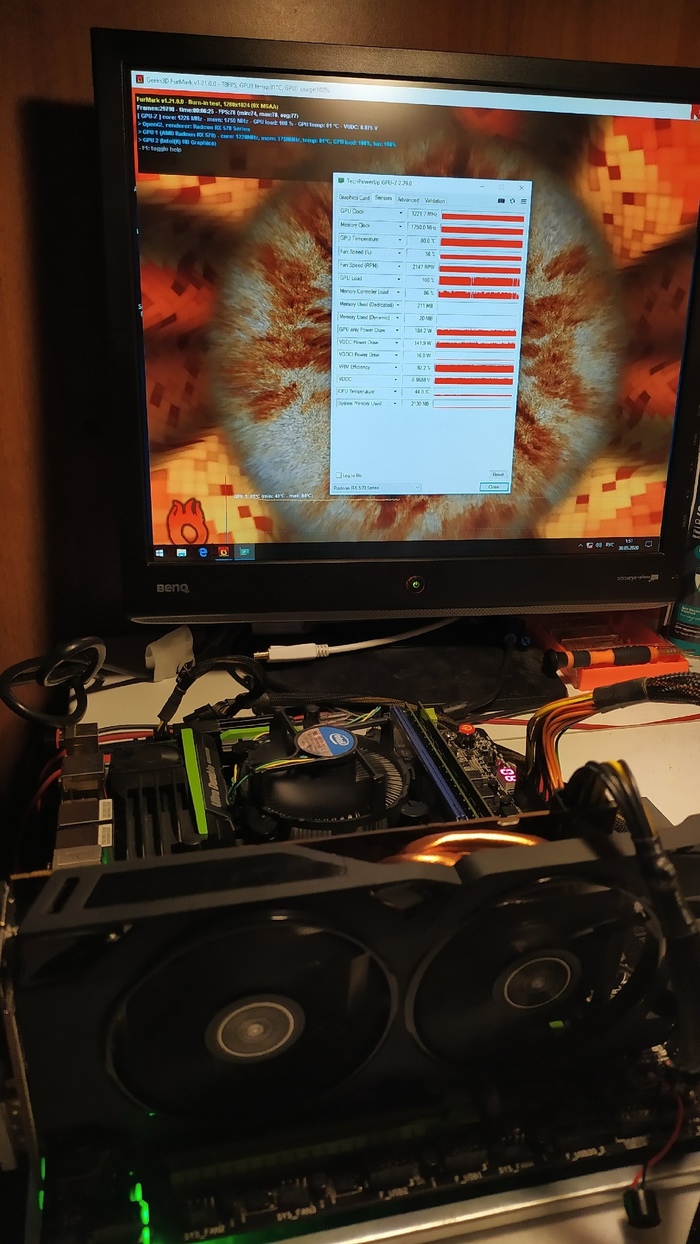

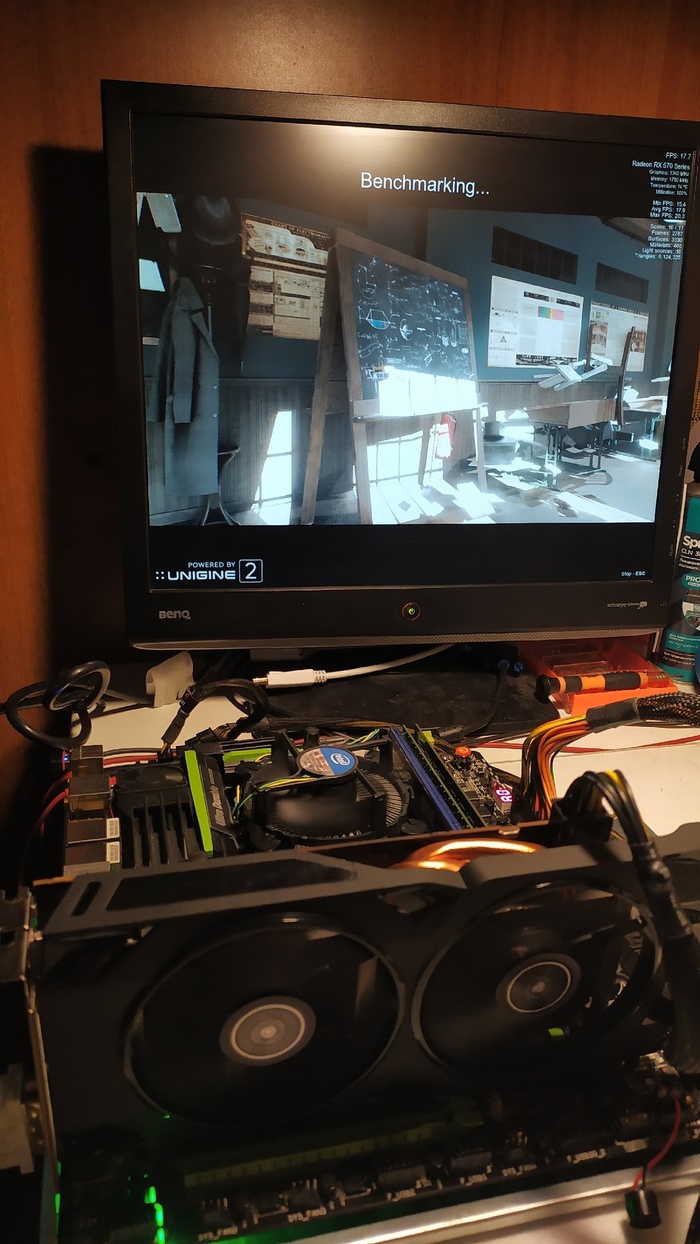

К счастью видеочип выжил после таких издевательств, а замена памяти похоже помогла и карта теперь работает исправно, всякие зависания, вылеты и глюки тоже ушли.

Приносят мне как-то планшет, отремонтированный в каком-то сервисе. Всё банально. Заменили разъем зарядки. Отнюдь недешево. Планшет от этого даже стал заряжаться. А потом перестал. И почему-то надулся, всем своим видом демонстрируя глубокую депрессию и обиду на весь свет.

Аккуратно приоткрываю... Чувствую, как повеяло инфернальным злом. И, в ужасе закрываю обратно. Иду отпаиваться чаем.

Переборов страх и отвращение, возвращаюсь к несчастному. А там…. Тадаааам!

Бедняга прошел через ад, и уже искажен варпом. Приподнимаем завесу термоскотча, и еще глубже проваливаемся в пучину неизмеримого лавкрафтовского ужаса.

Разъем припаян… Скажем так — не руками. Вся плата вокруг обмазана жуткой субстанцией. Не знаю, возможно, это горелая канифоль. Но выглядит так, словно они пытались исцелить планшет с помощью фекалотерапии.

Дорожки с платы вырваны с корнем. Вместо этого два проводка припаяны от линий питания, напрямую к аккумулятору. А ведь он должен заряжаться через контроллер заряда. Не удивительно, что его раздуло.

Рассматриваю разъем под микроскопом. Пытаюсь осознать увиденное. Мне страшно. Мой мозг отказывается принимать это.

Прохожу через гнев и отрицание. Что там должно быть дальше? Торг?

Есть зло. Есть инфернальное зло. А есть это.

Стоп... Кажется, я знаю мастера, который это чинил. И не то, чтобы я рекомендовал к нему обращаться.

Видимо, не сумев запаять разъем сами, мастера из сервиса «зеленый слоник» прибегли к оккультизму. И вызвали не того демона. Просьбу то он выполнил. Но, в своем стиле.

Очевидно, планшет проклят. Нужны очистительные ритуалы и заклятия.

Снимаю разъем, и чищу всё вилкой оплеткой, и отмываю в ультразвуковой ванне.

Ага. Дорожки оторваны качественно. Вплоть до переходов на внутренний слой платы. Но, к оставшимся гвоздикам можно подпаяться. Еще полчаса страданий под микроскопом, и планшет оживает.

Шрамы у него останутся навсегда, он он жив. Можно отдавать.

Ну, и конечно, после такого я не могу удержаться от того, чтобы не показать разъем, который паял я. (На другом аппарате, какая-то сони).
