Сегодня я расскажу как переклеивать эти ваши разбитые китайфоны, а так же как представители миска рис и кошка жена умеют считать)

Но начнем как всегда с контекста)

Год назад вышел хонор 100 серии, но вы про эти трубки 100% ничего не знаете, потому что со времен хонора 50, который вышел в 2021 году, эти китайские бюджетки стали неинтересны потребителям и они упали в продажах почти до нуля, лишь немного встав с колен с honor 90.

И вот в 2024 году китайцы почесали голову и решили что телефоны с цифрой 110 в названии уже точно никто не купит, поэтому было предпринято гениальное решение, подсмотренное у самсунга. Теперь в названии добавляется сразу целая сотня, так что теперь это не хонор 110, а хонор 200!

Кстати Vivo тоже посмотрели на это решение и теперь у них тоже после Vivo X100, теперь выходит Vivo X200. Так что помянем всех желающих разобраться в модельном ряде китайцев и Apple, которые все еще не могут добить свои айфоны даже до 20)

А мне как раз на стол попал один такой экземпляр с разбитым стеклом.

Знакомьтесь, Honor 200, который резко затормозил на полной скорости об твердый предмет)

Пока не понятно где разбит? А если так?)

Такое уже не замажешь, а заменить дисплей на такую вундервафлю вам обойдется в 10900р

Но у нас на изображении нет ни пятен, ни полос, так что мы попробуем заменить только стекло и сэкономить на ремонте почти в 2 раза. Этим и займемся)

Сначала снимаем заднюю крышку

На которую помимо двухстороннего скотча еще налили тонну герметика, поэтому пожелаем терпения всем, кто решит вскрывать эти аппараты, потому что оно точно вам потребуется)

Просто для понимания, все черные пятна - это каменный термоклей, который налит прямо до камер. И если его не обрезать пленкой, то при вскрытии крышка просто лопнет.

А все потому что на хуавеях традиционно отваливались крышки прямо из коробки и китайцы решили это пофиксить просто залив все герметиком.

Кстати Xiaomi, Vivo, Oppo и Oneplus делают тоже самое. Так что ремонт китайцев штука непростая)

А сама краска на крышке настолько высокого качества, что от нагрева она просто отвалилась по форме проклеек. И такие пятна уже ничем не убрать. К - качество)

Затем разбираем телефон до голой рамы.

Снимаем материнскую плату, камеры и аккумулятор.

Все винты на хуавех и хонорах не магнитятся, чтобы мастерам было еще удобнее страдать при разборке)

Затем прожигаем краску на стекле специальным ультрафиолетовым лазером.

Лазер сжигает только краску не повреждая саму матрицу, чтобы легко можно было завести струну и вытащить герметик, который китайцы тонной налили между дисплеем и рамкой.

Вот вам видео для наглядности как это работает)

И срезаем струной разбитое стекло.

Струна прорезает оптическую пленку на матрице, отделяя разбитое стекло.

Затем чистим матрицу и выклеиваем её из рамы.

Матрица вклеена на двухсторонний скотч и герметик.

И проверяем что все работает.

Никаких новых пятен и полос нет, а значит можно ехать дальше)

Затем достаем новое стекло для замены.

Стекло по качеству как оригинал с уже наклееной оптической пленкой.

Чистим матрицу от пыли в антипылевой комнате.

И замазываем все царапины от осколков жидким силиконом.

И склеиваем матрицу с новым стеклом.

В антипылевой комнате центруя вручную матрицу, используя вакуумный пресс для склеивания, а затем даляем все пузыри в барокамере.

И достаем готовый дисплей.

Без единой пылинки под стеклом.

Клеим на рамку новую влагозащитную проклейку.

Проклеиваем по периметру двухсторонний скотч, снизу наносим дорогущий термоклей, а между стеклом и рамой полиуретаноый герметик.

Собираем телефон и кладем его в морозилку на 10 минут.

Для того, чтобы термоклей схватился.

И достаем готовый китайфон.

Ну красота же)

Ну и олеофоб проверим, куда же без него)

А замена стекла обошлась в 6900р, вместо замены дисплея за 10900р. Такие дела)

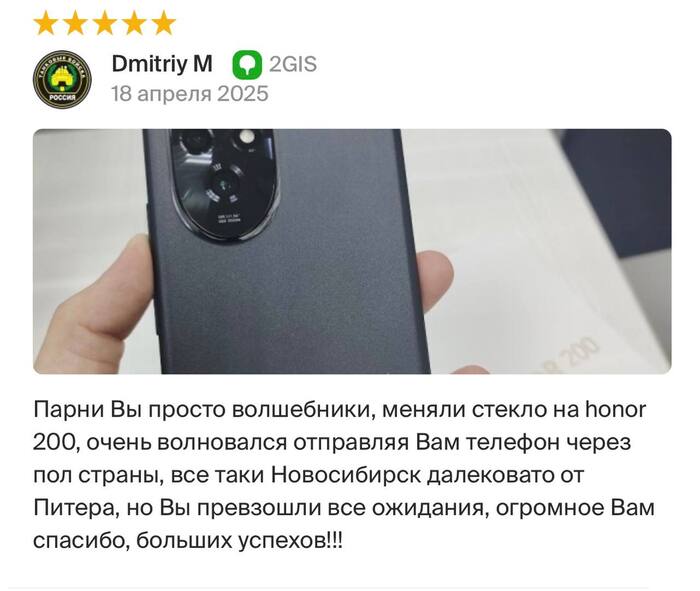

Кстати, за этот телефон мы получили отзыв на 5 звезд в 2GIS)

А я пошёл дальше починять примусы)

Всем удачных ремонтов!
