Всех приветствую)
Приносил мне как то клиент на ремонт две платы на 1151 сокете.
Вроде как они ему достались почти даром, поэтому решили их ремонтировать.
Сегодня расскажу про первую.
Итак, AsRock B250 Gaming K4:
Состояние не известно, поэтому замеряем сопротивления по линиям питаний, дата линии юсб, внимательно осматриваем плату и так далее.
Тут с сопротивлениями полный порядок, но в сокете сломан один пин и по низу платы есть следы залития:
Есть ещё несколько залитых мест, примерно так же выглядят.
Задача: отмыть плату, заменить сломанный пин и восстановить после залития.
Первым делом отмою плату и заменю ножку:
После «помойки» платы, меняю гнилые элементы, на не гнилые.
Затем я запускаю плату с мертвым процессором, что бы проверить осциллографом vrm питания процессора:
Выглядит вполне вменяемо.
Ну а дальше подкидываем рабочий процессор и тестируем плату:
В следующем посте покажу ремонт второй платы.
Всех приветствую)
Обратился клиент с жалобами на артефакты при запуске 3D приложений.
Учитывая возраст ноутбука, понимаем, что 95% вышел из строя ГПУ.
Запускаем например танчики и видим:
Артефачит уже в лаунче.
Далее разбираем ноут, осматриваем плату на предмет залития, либо сбитых элементов. Если все ок, делаем диагностический прогрев ГПУ, что бы убедиться, что проблема именно в нем.
Для тех кто в танке: после прогрева, артефакты должны пропасть. Таким образом мы понимаем что проблема именно в ГПУ.
Гпу стоит ещё заводской. Думаю если бы ноут хотя б раз в год чистили, он ещё поработал бы.
Тут установлен чип AMD 216-0772003:
Новых таких наверно уже не найти, поэтому будем менять на б/у.
После замены ноут тестировался несколько дней, артефакты более не проявлялись. Но учитывая что чип б/у, могут появится в облой момент.
Конечно с клиентом это всё подробно оговорено.
Это ремонт был завершён ещё в ноябре 21-го, и ноут нормально работает по сей день)
Москва
Всем привет)
Сегодня еще один пост по технике, которую я делал в своем сервисном центре (если что, все ссылки есть у меня в телеграмм, а сама ссылка будет в конце поста).
Вообщем, у меня на рабочем столе сегодня материнская плата Gigabyte GA-Z77-DS3H.
Вернее нам принесли целый системник, но ко мне на стол поступило только то, что на фото.
И дефект, который тут же бросается в глаза, это следы залития.
У коннектора подключения передних USB портов:
Ну и пожалуй самое страшное, это коррозия на контактах мультиконтроллера:
Делаю все замеры и озвучиваю стоимость ремонта материнской платы клиенту. Не раздумывая он соглашается и я приступаю работать. Заменил все подгнившие элементы за кадром, снял мультиконтроллер, убедился что под ним нет поврежденных контактов и дорожек и акуратно запаял его на свое законное место.
Подсобрал плату со своим тестовым процессором:
С глубоким выдохом запускаю плату и ...
И 10 посткод. Я с таким уже сталкивался, прошиваю обе флешки биоса заведомо рабочим дампом
Снова запускаю плату и
Уррааа, мой тестер говорит что плата прошла инициализацию! Но до подключения картинки я решил подсобрать плату с родным процессором, всей памятью и обслуженным термоинтерфейсом хаба.
Подключаю монитор, замыкаю контакты включения и жду картинки на мониторе
Чего и следовало ожидать, кидаю свой кулер на процессор, цепляю видеокарту, тестовый жесткий диск и прогоняю тест 3dMark.
Проверяю все порты(USB, LAN и др)
Убедившись, что все работает нормально, передаю комплект другому инженеру на чистку, сборку и финальную проверку всего системника.
Ну а на этом моя работа с данной материнской платой закончена, она уже давно у клиента (я считаю от выдачи, до написания поста), где радует клиента.
Переходите в мой канал телеграмм - https://t.me/mr_booom4ik
Там будет еще много всего нового и интересного. В том числе и треш, как я люблю)
кондёр от такой несправедливости обиделся и надулся
Читателю привет!
В ремонте, уже втором как минимум, компактная карточка от сапфира, которую переделывали в 8гб из 4. Ну переделывали и переделывали, ничего такого.
С питанием проблем у карты нет, поэтому разбирать пока не буду
Картинка была до замены памяти
Потом не стало
Сказали гпу сдох, его теперь тоже менять надо
Стенд пытается определить это чудо, но не получается
Ладно, теперь разберу уже для посмотреть
Смотрел пристально и долго - всё хорошо.
Штош, ГПУ действительно труп похоже, хотя его ещё не посмотрел

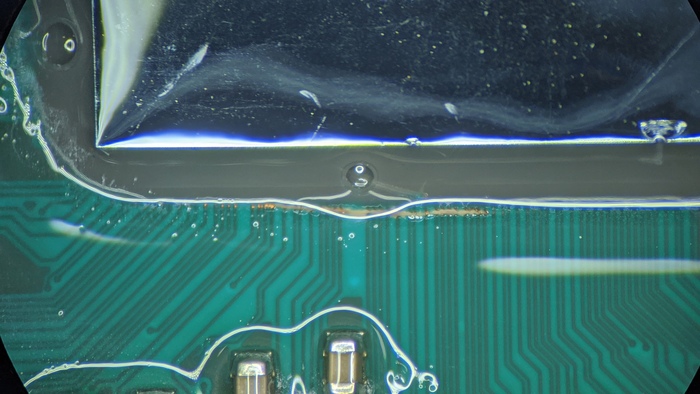

Бинго, нашлась беда
Пришлось оперировать беднягу, не менять же его на исправный, хотя можно

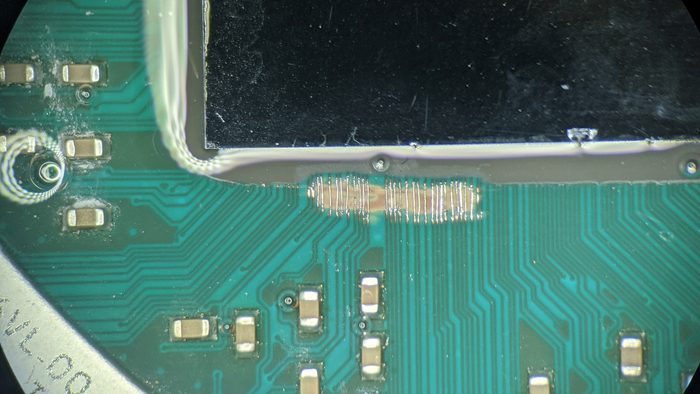

Получается в итоге вот такое

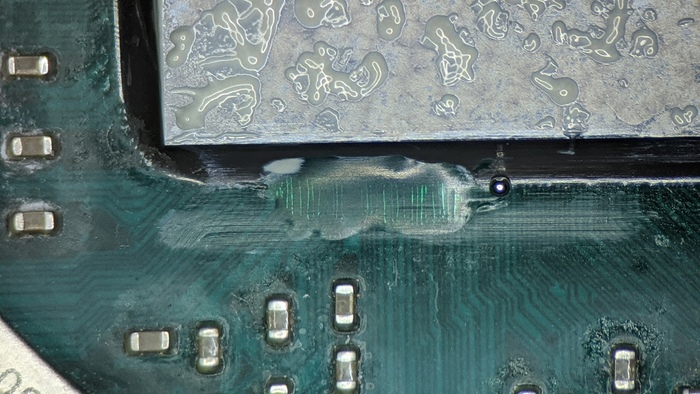

Закрою лаком место для надёжности
Шарик 0.5мм для наглядности просто

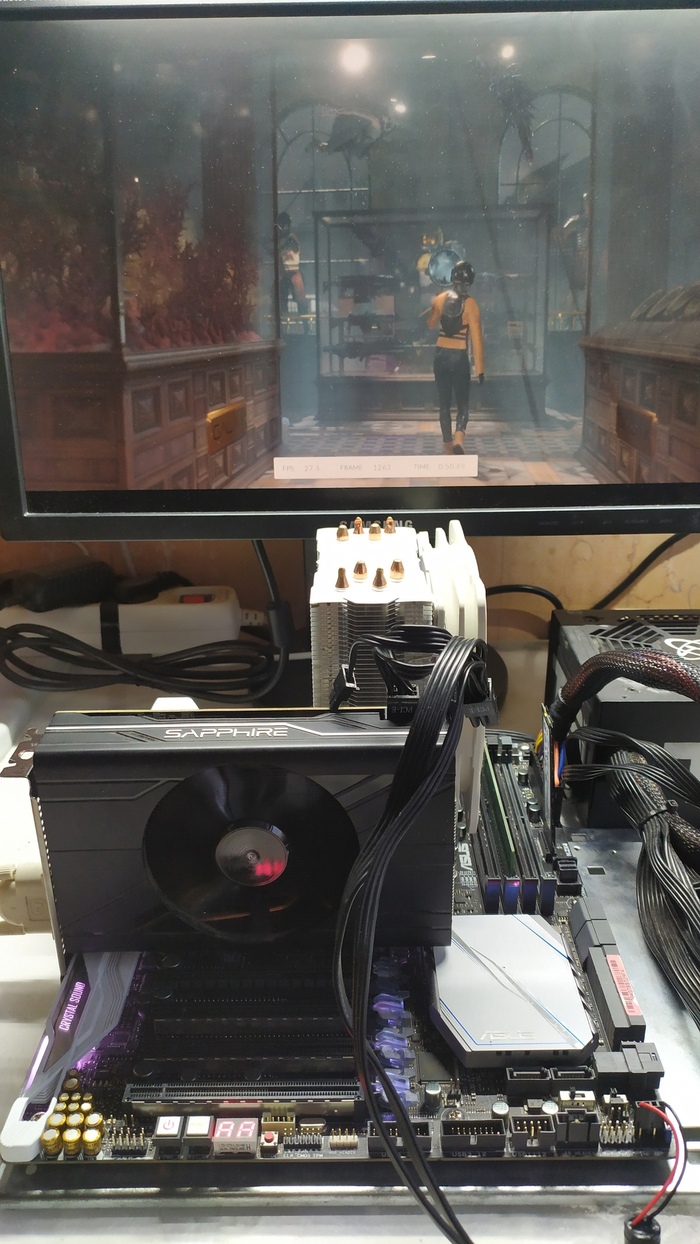

Замена видеочипа пока отменяется, поработает ещё так

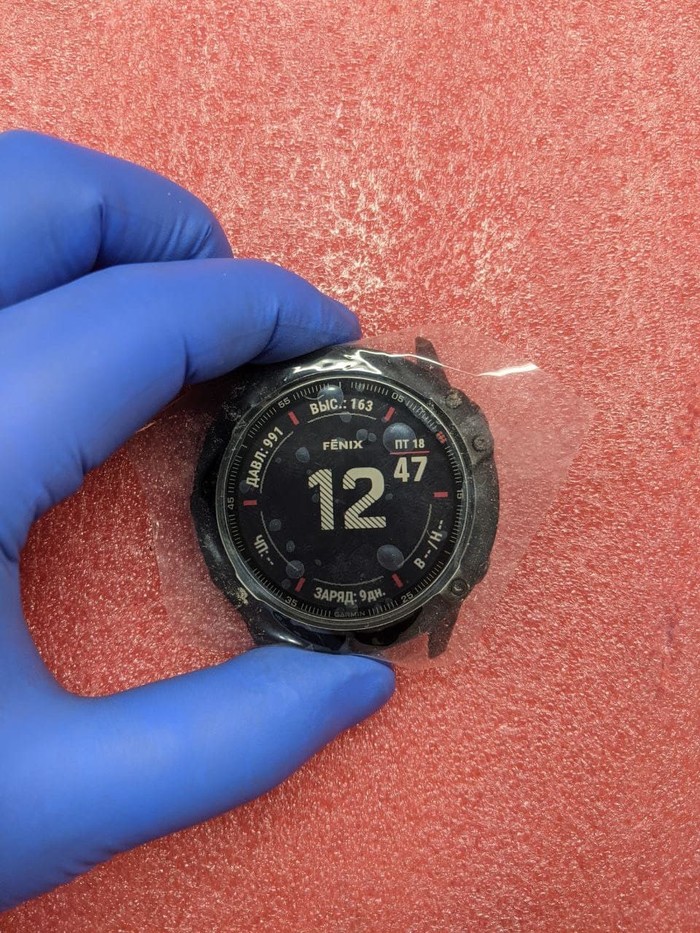

А также Fenix 6 pro/tactix Delta и еще что нибудь наверняка найдется с такой платой

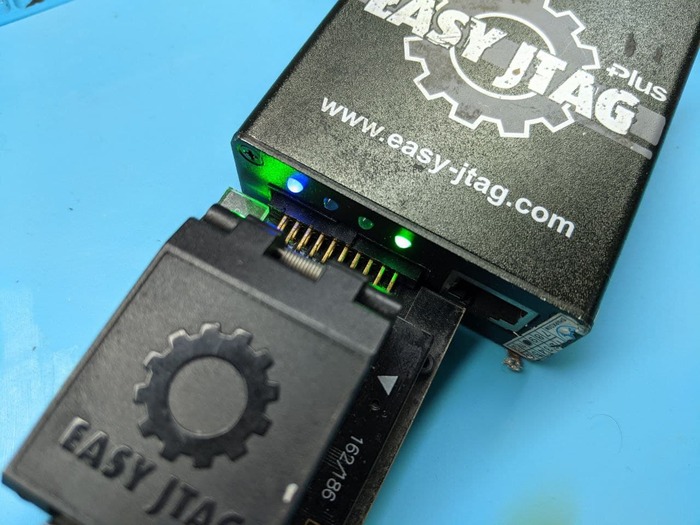

Короче очередные фениксы на бутлупе на треугольнике. Для начала надо убедиться что проблема действительно с флешкой. Цепляемся по ISP
Ну тут все понятно
30 метров вместо 30гб на остальное можно даже не смотреть и так все плохо
Значит будем менять

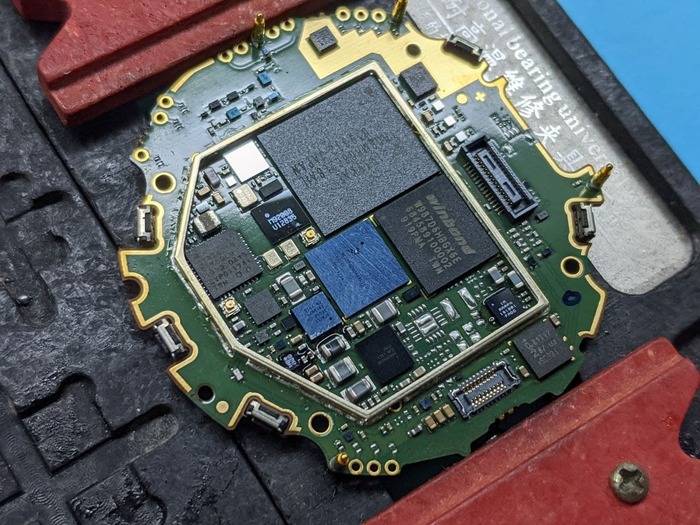

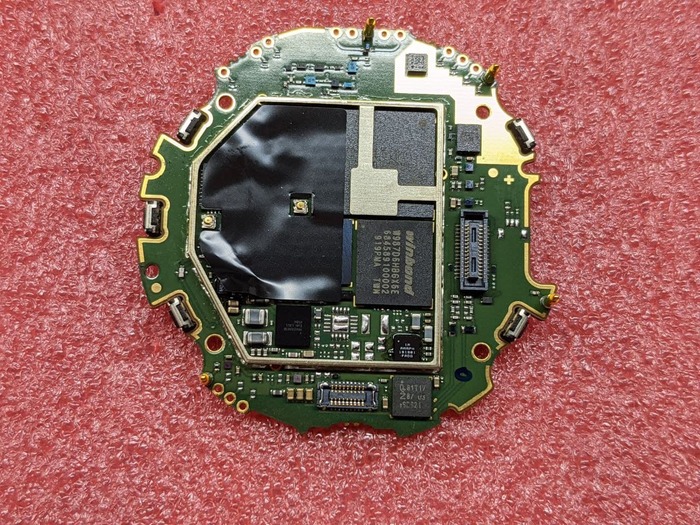

Убираем все не нужное, оставляем нужное

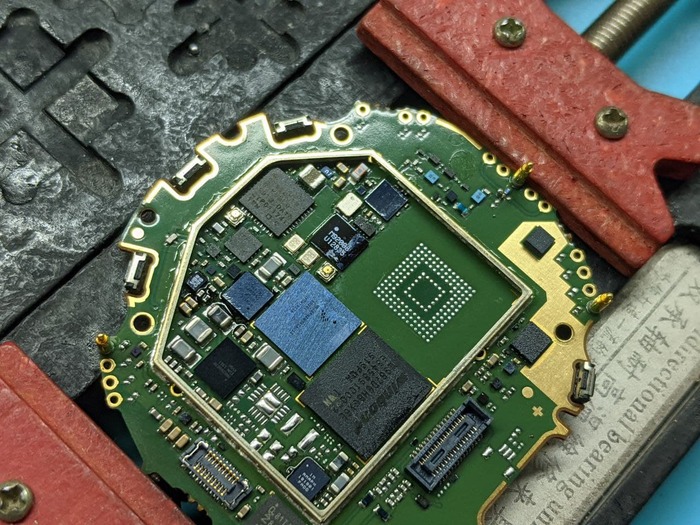

Выпаиваю флешку и отмываю сразу

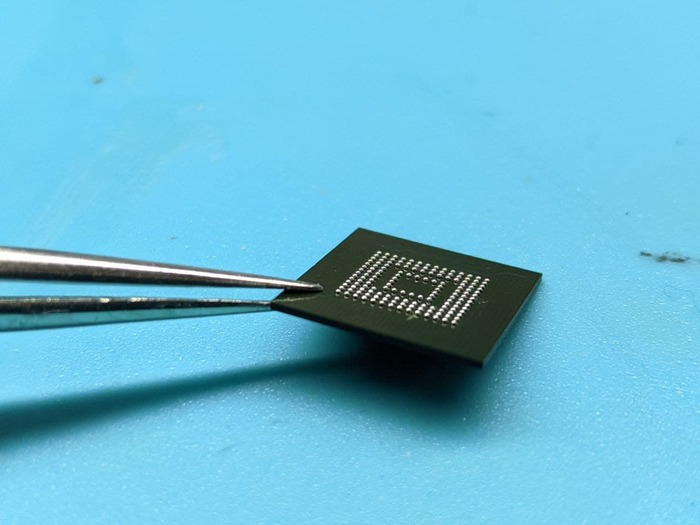

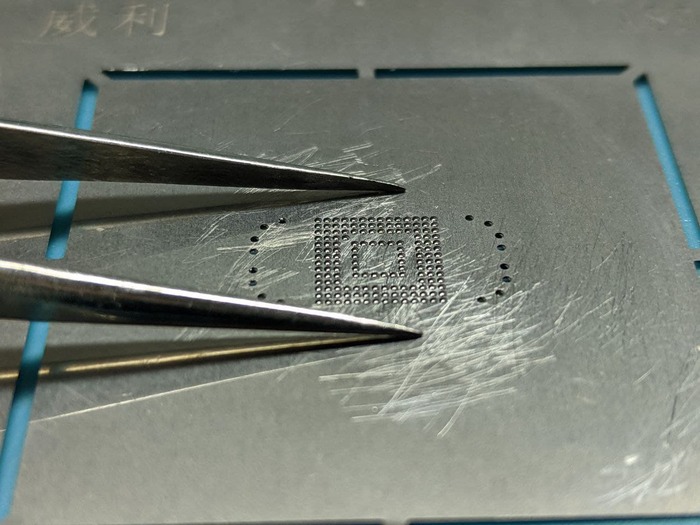

Зашиваю новую сервисным дампом и перекатываю на свинец, не любою большие температуры, отвалится еще что нибудь

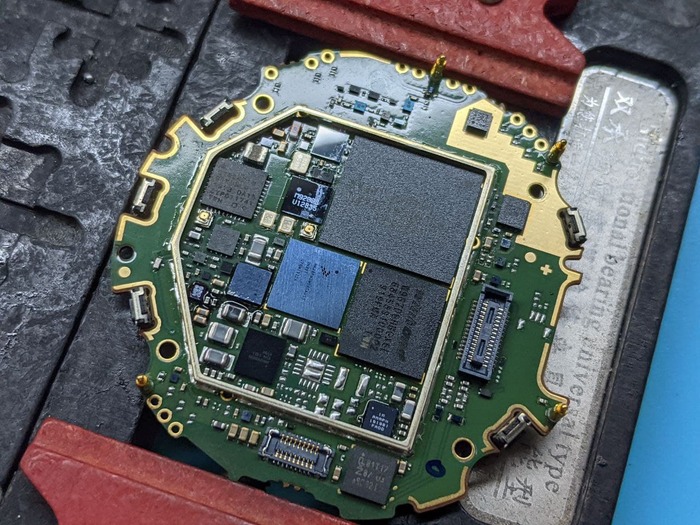

и сажаю на место
Лень проверять на весу поэтому собираю сразу в корпус и буду проверять и дошивать по ходу дела
Все работает, кто бы сомневался
dr.hleb92@yandex.ru
Как обычно, одним вечером я листал Авито и нашёл аппаратец ниже рыночной цены на 10 тысяч рублей. Удалось договориться первым, обойдя на повороте остальных желающих и вот этот аппарат у меня.
Вот так система выглядит после ремонта и чистки. Судя по отливке внутри корпуса, этот экземпляр был выпущен в 1986 году.
Моя версия имеет на борту часы, которые нужны для установки таймера включения и таймера сна. На более дешёвой версии 800го здесь стоит заглушка.
Кнопки сна, таймера и включения.
Так же есть 10-полосный эквалайзер и ползунковый регулятор громкости.
Из источников доступны:
- Кассетные деки
- Line in с возможностью переключения в режим фонокорректора
- Радио
Над часами располагаются кнопки управления различными аспектами кассетных дек, такими как:
- Тип ленты в первом кармане
- Тип ленты во втором кармане
- Последовательное проигрывание кассет в первом и втором кармане
- Нормальная или повышенная скорость перезаписи с кассеты на кассету.
Кнопка начала перезаписи, по сути является толкателем для рейки, которая нажимает одновременно плей на левой деке и запись на второй.
Радио имеет 4 диапазона, впрочем слушать сейчас что-то можно только на FM и тут он, в отличие от советской техники тех лет, полный, 88-108 Мгц.
Сзади расположен отсек для батарей, антенна, вход Line in и выход Line Out.
Шильдик. Мой экземпляр произведён в Японии, ещё слышал что заводы Шарпа могли располагаться в Малайзии.
Имеется возможность снять колонки с центральной секции.
Сами колонки двухполосные.
Импеданс 8 ом, 26 ватт на канал.
Центральная часть даже без колонок смотрится неплохо.
Есть у всех старых Шарпов типичная болячка, у них окисляются переключатели и ползунки. Так и в этом экземпляре регулятор громкости в максимальном положении выдавал тихий звук, а радио то включалось, то пропадало.
Если снять переднюю панель, открывается такой вид на пыльные внутренности.
Сама проблема.
Переключатели тут закрытого типа, но там где ходит шток есть небольшой зазор, вот туда я и залил очистителя контактов.
После этого оксилы ушли, и громкость увеличилась.
Ну и тест приёма радио, я живу на первом этаже в низине, по этому приём тут не самый лучший. Но в целом тюнер работает лучше других радио, что есть в доме.
Спасибо за внимание. буду рад почитать отзывы, комментарии.
