Купил я его за 2160 рублей в начале ноября 2021 года, когда курс был ещё 70)

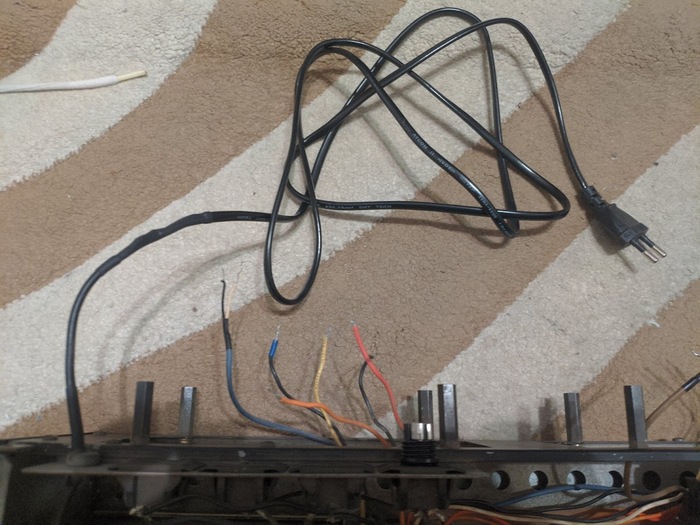

Внешне были проблемы - усил грязный, верхняя крышка была не прикручена, и просто лежала на усиле, винтов которые держат боковые декоративные панели тоже недоставало, как и винтов держащих радиатор и его крышку. Но с технической сторон проблем было больше - кабель питания был обрезан, не было всех предохранителей. От усилителя пахло сараем, видимо до меня, давным давно, его уже пытались починить, но не получилось, и его отправили гнить в сарай.

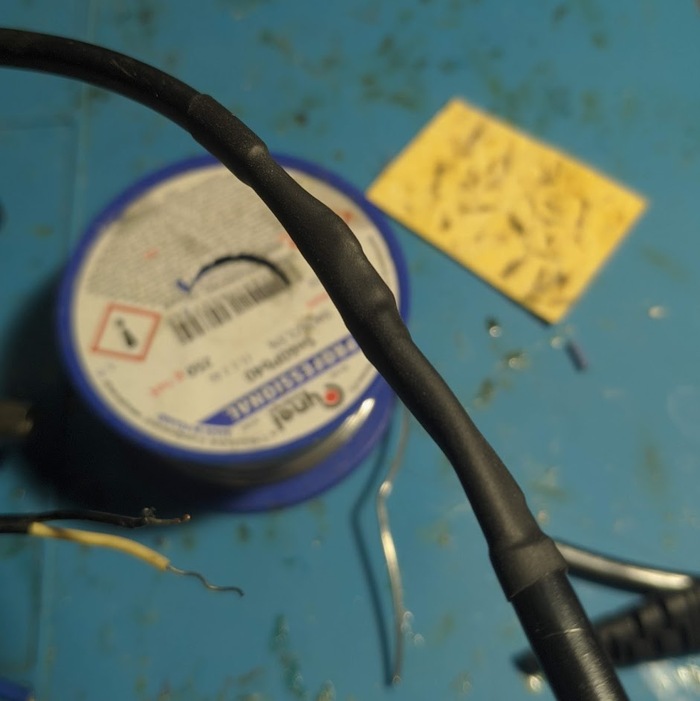

После припаивания провода питания, проверки на отсутствие КЗ, и установки предохранителей выяснилось что  родные лампы накала подсвечивающие стрелочные индикаторы и ручку громкости тоже были утеряны, а провода питания ламп срезаны. Поэтому усил предстал в мрачном тёмном виде, работала только подсветка выбранного входа.

Вот так он светился с завода.

Но внешка и подсветка это не главное, усил в первую очередь должен давать звук, с чем тоже оказались проблемы - звука не было вообще, в колонках стояла неестественная тишина. Сначала подумал что возможно реле защиты не дают звук с оконечника, но с защитой всё оказалось нормально, звука не было потому что с оконечника ни шло никакого сигнала вообще. После их снятия выяснилось что в обоих каналах снята микросхема LC701 - LM391, главная микруха по сути заменяющая собой входной каскад и ОС. Тут то и стало очевидно, почему в колонках тишина.

Это на самом деле очень большая проблема, потому что аппарат 78 года, и такие микросхемы не производят уже около 40 лет. Аналогов нет вообще. На али однако были какие-то (95% что поддельные) микросхемы под именем LM391, и я их заказал, потому что переделывать оконечник мне не хотелось, а поддельные микрухи часто нормально работают. Усил ждёт своего часа.

Пока ехали микрухи с Али, решил заняться внешкой. Для подсветки стрелок с завода использовались лампы накала 6.3в в корпусе предохранителей 6x30 мм. Для этого на общем трансформаторе была отдельная обмотка 19в. Для подсветки громкости тоже использовалась лампа накала, все лампы накала были на 6.3в, но стояли последовательно, поэтому на них и шло 19в.

Поскольку ни одной лампы накала в усилителе не осталось, я убрал оставшиеся провода переменки для питания ламп, и решил заменить лампы светодиодами. Сначала решил заняться подсветкой стрелок. Для этого я купил два белых теплого оттенка светодиода 10 мм и предохранители 6х30мм. Предохранители я специально попалил, и припаял поверх них светодиоды. Длинная нога с одной стороны специально оставлена - это катод. Светодиоды я запитал последовательно от линии +50в через резистор 1.8к 5 ватт.

Вот так замечательно всё это дело встало в места под лампы накала.

Светодиоды подошли идеально, усил сразу приобрел "лицо". +100 к внешке.

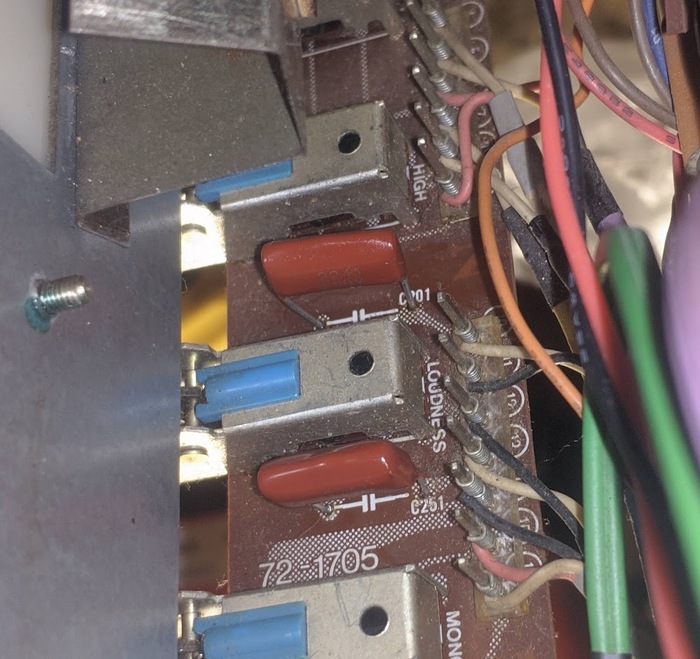

Пришла очередь подсветки громкости. Разобрал морду усила.

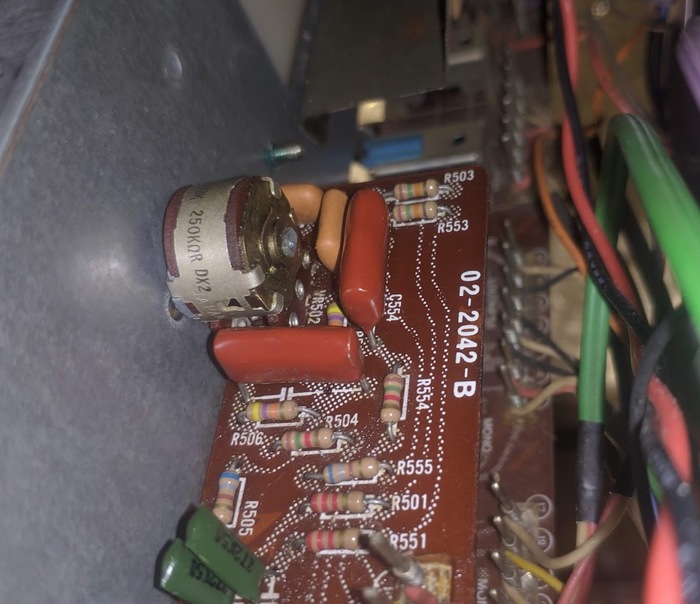

Вот тут стояла лампа накала в корпусе светодиода 5 мм.

Для подсветки громкости тоже решил использовать светодиод, 5 мм, красный. Для этого провёл через специальное отверстие в корпусе очень гибкие силиконовые провода 0.3 мм, и припаял к светодиоду, надёжно всё заизолировав термоусадкой.

Приклеил 88 клеем.

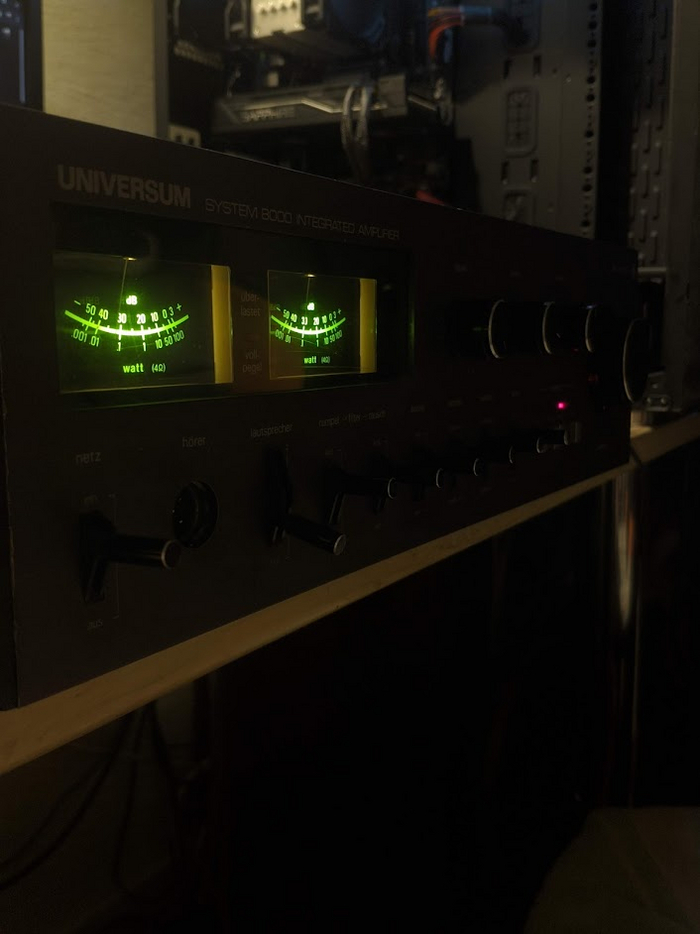

Спустя сутки клей надёжно приклеил лампу к ручке. Вот такая красота получилась.

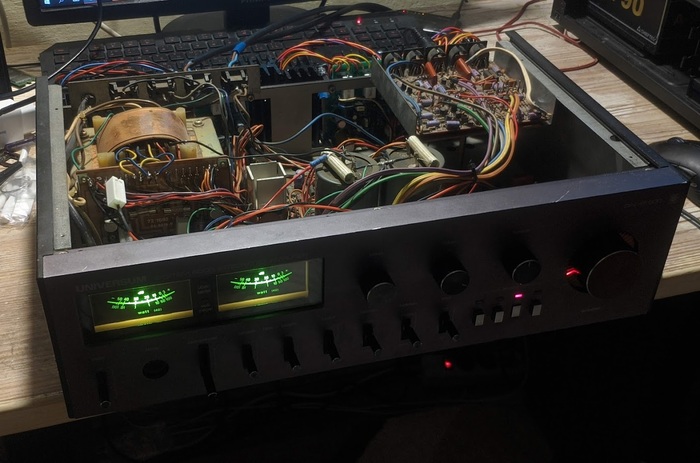

Вот так это дело выглядит если снять боковую панель.

Усил вид имеет.

Вскоре приехали LMки с Али, и я их успешно инсталировал заранее убедившись в исправности остальных деталей оконечника. На фото радиатора нету на LMке нету, но я его позже поставил если что)

После установки заработал только один канал, поработав минут 15 обе LMки успешно сгорели. Вот так засветились токоограничительные резисторы по их питанию.

Видимо китайские поддельные микрухи не вариант. Трагично. Снял платы оконечника и сел думать на что их менять, ведь родные уже не починить.

Ну и было/стало напоследок.

Это конец первой части, ввиду того что пост достиг лимита по вложенным фото и видео. Сегодня же выйдет вторая часть в которой расскажу про новые оконечники, ремонт заводского предусилителя и финальную доделку и настройку.
Вторая часть — Большое восстановление усилителя 78го года Universum V2686 (System 8000), часть вторая

Всех приветствую)

Краткая предыстория, насколько я ее помню:

У клиента ноут перестал реагировать на кнопку.
Отдал в сервис, сказали что взорвался хаб, заменили, чето ещё делали, но он так и не заработал. Вернули.

Под скотчем с загадочной надписью видим это:

Хаб, какой-то контроллер, конденсатор и что-то похожее на LDO- регулятор.

Снимаю радиатор, а там:

Чисто) ни капли термопасты, видно сколы на кристалле ГПУ, пузыри на изоляторе ГПУ.

Скол ГПУ под микроскопом:

Довольно серьезный. Работоспособность ГПУ 50/50.

Но пока не починим - не узнаем.

Так как в сервисе меняли хаб, проверяем его:

Видок у него конечно так себе. Скорее всего б/у припаяли.

Повреждений платы или заниженных сопротивлений я не выявил, значит можно попробовать включить плату.

Но к сожалению кроме горящей индикации ничего больше нет.

Первым делом прошиваю биос и мультиконтррллер, что б их сразу исключить, так как неизвестно что там прошито:

И припаяю посткарту, что бы понимать что происходит с платой:

А происходит следующее:
Плата доходит до посткода 49 и очень долго на нем висит, но через какое-то время все же включается:

Где то примерно 40 секунд при каждом включении плата висит на 49 посткоде, даже с батарейкой CMOS.

Да и в целом плата себя очень странно вела, то подвисала, то устройства какие-то переставали работать.

В общем решили заменить хаб на нормальный:

После снятия старого хаба, вижу следующее:

Болото флюса! Это очень много. Не нужно столько лить флюса для припайки хаба.

Отмываем все это и припаиваем новый хаб.

С Новым хабом ноут работает и включается как положено:

Загрузка с hdd проходит корректно, но если загрузить с ссд m.2, то при загрузке системы вылетает синий экран:

И клиент вроде бы говорил, что были какие то проблем с ссд. Внимательно осмотрев плату видим сбитый элемент возле разъема m.2 sata:

C862. Сбит конденсатор диф линии. Это объясняет сбои в работе m.2 sata.

Но первый попавшийся припаивать вместо него нельзя, поэтому идём в схему и ищем какого он номинала:

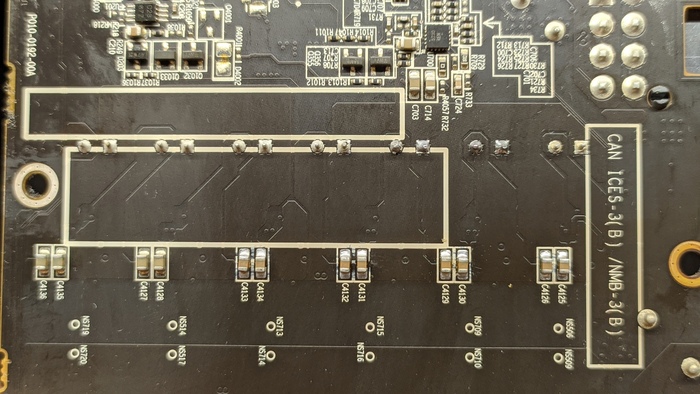

0.22мкф. Такой я нашёл на какой-то видеокарте, так же с диф линии.

Припаиваю его:

И разъём m.2 sata заработал как положено.

Видеочип оказался жив, но сколько и как он будет работать с таким сколом - неизвестно.
