156

Простой ремонт MSI GTX 780

Читателю привет!

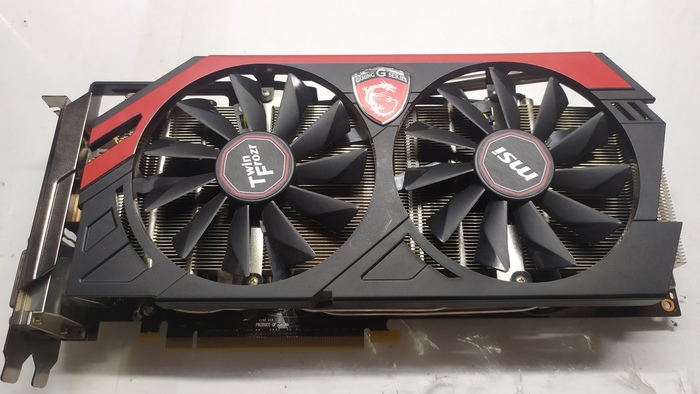

На ремонте старая карточка 7й серии, у которой пропало изображение. Старые кипятильники, которые не беру в 90% случаев, ибо когда владелец говорит, что не готов к дохлому чипу и не хочет такого итога диагностики - просто отказываюсь сразу даже смотреть. Но не в этот раз, поэтому карту решил взять.

Однажды не дала картинку, но вертушки крутятся - вся инфа по карте

Ну подох гпу небось как обычно, старое и горячее оно всё

А нет, подохло что-то другое

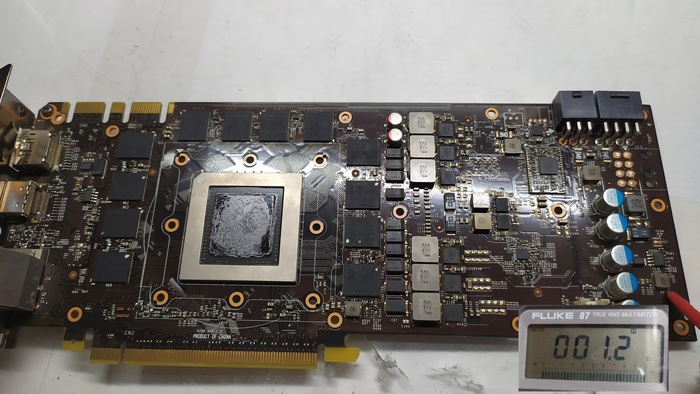

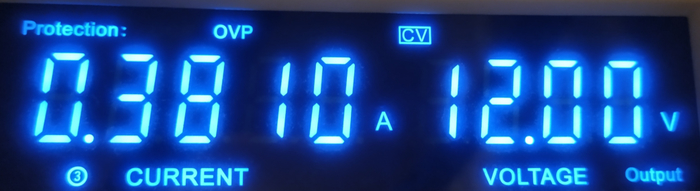

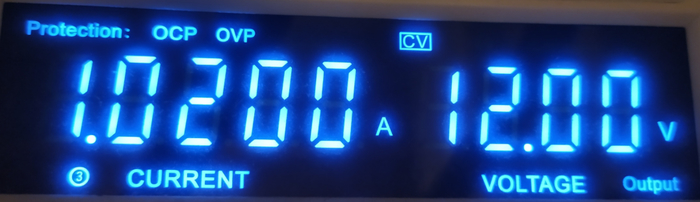

А тут почти КЗ, может и живой видеочип ещё там будет

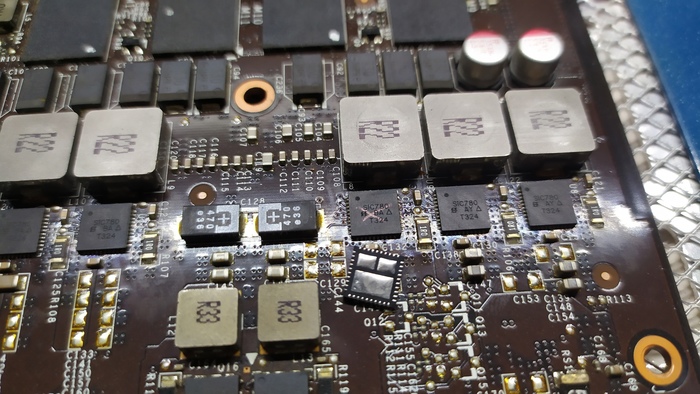

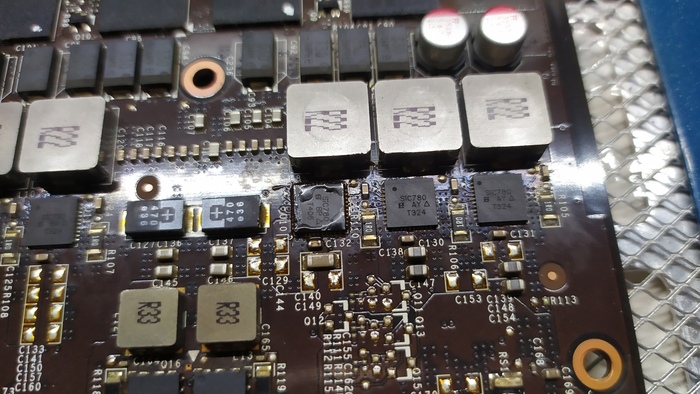

Виновата оказалась сборка по питанию, которую уже отметил

Ниже положил подготовленную исправную, которая будет ставиться

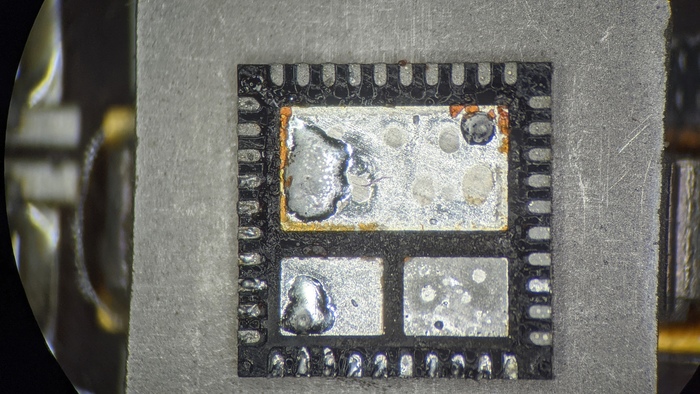

Между заменой микросхемы решил посмотреть на родную деталь, припой которой похож уже на цемент больше стал, вероятно это и причина выхода из строя

Пока менял неисправное на исправное всё думал о фотке выше, в итоге задумался и поставил не по ключу микросхему, бывает и такое

Можно как угодно вообще поставить, главное не включить потом и вовремя поправить этот момент, а потом уже включать

За кадром повернул как нужно её

Вот и питание появилось похоже

И даже работает оказывается

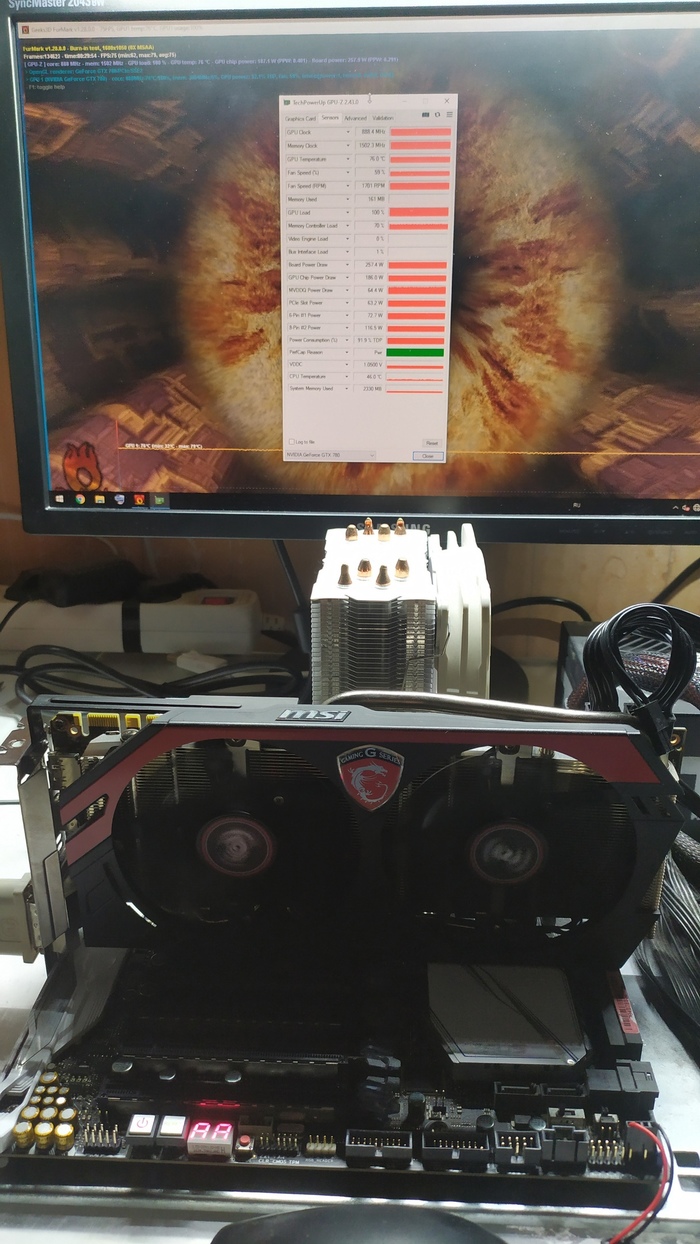

Как обычно тесты под нагрузками и всё такое

Я ВКонтакте

Показать полностью 8
6

Огромный набор биток

Короче замахался я с нестандартным крепежом. Как же они меня бесят все эти шестиграннички, звездочки, квадраты и т.д. Решил вопрос кардинально - купил набор наверно всех биток мира.

205

КАК быстро проверить все конденсаторы на плате. Простой ESR-пробник

Как определить неисправный электролитический конденсатор?

Наиболее частая причина поломки в радиоэлектронной аппаратуре - вышедшие из строя конденсаторы, и мультиметром далеко не всегда удается их идентифицировать.
Дело в том, что помимо емкости и рабочего напряжения, конденсаторы имеют ESR (или эквивалентное последовательное сопротивление) - один из самых важных параметров конденсаторов, характеризующий его активные потери в цепи переменного тока.


В норме ESR очень мало – от десятых долей ома до нескольких ом. Но когда конденсатор выходит из строя, оно возрастает, что может вызвать неправильную работу или неисправность остальных компонентов схемы.

Для измерения параметра ESR можно приобрести и готовый тестер, но я предлагаю вам собрать простой и надежный тестер ESR из доступных компонентов своими руками. Он отличается надежностью конструкции и возможностью измерений прямо на плате, без выпайки компонентов и риска повредить прибор.

На одном из форумов я нашел схему и решил повторить ее. В процессе настройки произвел некоторые доработки – а именно – изменил намоточные данные трансформатора, убрал резистор 10кОм из цепи вторичной обмотки и оставил только подстроечный резистор на 10 кОм. Также в цепи базы транзистора заменил резистор 100кОм на подстроечный 10кОм. Сделал эти изменения по той причине, что с исходными номиналами схема не работала.

КАК быстро проверить все конденсаторы на плате. Простой ESR-пробник

Трансформатор намотал на тороидальное кольцо, первичную обмотку 50 витков с отводом от центра, и вторичную 50 витков, намотал проводом 0,25мм, виток к витку. Вторичную заизолировал кусочком ткани и поверх нее намотал 6 витков провода 0,5мм для измерительной обмотки. Все обмотки мотал в одном направлении. Пропитал готовый трансформатор быстросохнущим лаком.

Стрелочный индикатор использовал тот, что был под рукой – от индикатора уровня записи от советского магнитофона, вы можете взять любой другой подходящий. Транзистор – BC547B, но вы можете поэкспериментировать и попробовать любой другой маломощный обратной проводимости.


Собрал конструкцию на макетной плате, купленной в магазине за 40 рублей.
Для корпуса взял старый советский футляр от линейки, вырезал из него детали нужного размера, выровнял края напильником, и склеил их между собой дихлорэтаном.

Гнезда для щупов я нашел у себя в запасах от старого осциллографа. Сами щупы сделал из медицинских игл – отрезал часть колпачка, сделал в нем отверстие для провода, надел на провод. Пластиковую часть иглы откусил таким образом, чтобы она заходила в колпачок. Саму иглу откусил кусачками до половины длины. Подпаял провод к основанию, вставил иглу в колпачок, и через отверстие залил внутрь клей B7000 для фиксации конструкции. Провод брал достаточно толстый многожильный, чтобы его сопротивление было минимальным. Разъемы взял от старой китайской термопары.

Слева в корпусе сделал отверстия для регулировки подстроечных резисторов. Справа поставил выключатель питания. Питается устройство от одной батарейки ААА, держатель для батарейки купил в радиомагазине за 25 рублей.

Давайте испытаем получившийся прибор в действии.
Включаем питание. При включении стрелка прибора отклоняется в крайнее левое положение – это следует понимать так – сопротивление на выводах прибора в данный момент максимально. При закорачивании щупов возвращается в крайнее правое – сопротивление минимально.


Теперь давайте возьмем два конденсатора одинаковой емкости – на 1 мкФ. Один современный, а другой – советский.

Берем современный, в синей изоляции. Прикладываем его контактами к щупам и видим, как стрелка отклоняется в крайнее правое положение – конденсатор имеет минимальное сопротивление переменному току, а значит, исправен и пригоден для использования.

Теперь возьмем старый советский конденсатор. Прикладываем его контактами к щупам и видим, что стрелка лишь немного отклоняется от своего исходного положения – этот конденсатор имеет большое сопротивление переменному току и скорее всего являлся причиной поломки устройства, в котором когда-то стоял. К сожалению, теперь его место только в мусорке.

Этим прибором можно проверять конденсаторы не только по отдельности, но и внутри схемы, так как сопротивление схемы в подавляющем большинстве случаев слишком велико, чтобы прибор мог на него реагировать, а переменное напряжение на выходе ESR-метра слишком низкое, чтобы транзисторы начали открываться. В случае же, если конденсатор не был разряжен, то разрядка произойдет об измерительную обмотку, а так как трансформатор отфильтрует постоянный ток, то и в схему прибора он не поступит.


Демонстрирую работу прибора на примере двух найденных у себя в закромах плат – все конденсаторы на них оказались исправными. Но на днях доводилось ремонтировать ЭЛТ-телевизор, и данный ESR-метр помог очень быстро выявить неисправность. В течение получаса были заменены пара высохших электролитов, телевизор теперь снова в строю и радует родителей.

Показать полностью 1 1
159

Как сделать из охранного датчика движения датчик включения света

Как приспособить охранный ИК (PIR) датчик движения для включения света без его переделки. Подбор времени отключения нагрузки и работа в зависимости от освещенности. Завалялись несколько б\у датчиков ИК (PIR) движения-чисто охранных. Надо было подключить прожектор светодиодный для подсветки территории в доме к датчику движения. Но как положено режим день -ночь. Вот как раз и пригодились. Только эти датчики работают -режим тревога всего 2 сек. И дают сигнал на разрыв цепи. Да реле у них слабенькое-до 50ма.


Сделал простенькую схему на 1 корпусе микросхемы К651ЛА7 плюс реле на 5А и обвязка. Сейчас в работе режим день-ночь(чтобы прожектор не включался днем) и задержка выключения света 30сек. Готовое решение- не надо лазить в сам датчик , только берем готовый сигнал тревоги. Дальше работает схема.

Профессиональные датчики охраны работают по одним стандартам- что наши , что импортные. Но у них намного большая дальность охвата до 20м, угол до 90гр. Не сравнимо с китайскими ИК датчиками. И надежность на порядок выше.


Подробнее в видео https://youtu.be/7-1rGX7JkWM


Показать полностью 1 1
227

Xiaomi Amazfit GTR 2, висит на заставке, bootloop. Ремонт

Очередной ремонт, друзья. Интересный ремонт. Принесли часы Amazfit GTR2, после обновления повисли на логотипе.

Понятное дело, что нужно прошить, но как? Доступных интерфейсов нет, только пятачки для подключения зарядки... Ладно, разбираем. Внутри нас встречает очень интересное устройство, не то что в простых максимально дешевых часах с AliExpress а-ля Kids Watch.

Да, вы правильно поняли, платы должны быть вместе, а они отдельно лежат. Плата с памятью отсоединена от межплатного шлейфа, а сама микросхема памяти снята. Спросите зачем? А затем, что я не нашел больше вариантов кроме как снять микросхему памяти и напрямую прошить ее на программаторе (дальше увидите). После того, как микросхема была демонтирована, кидаем ее в колодку программатора Z3X, считываем дамп памяти, скачиваем прошивку и заливаем ее по адресу в дампе с 0х400000. После этого сохраняем дамп и зашиваем его во флешку на том же Z3X.

После этого накатываем шарики на микросхему и устанавливаем микросхему обратно на плату.

Далее соединяем обе половинки межплатным шлейфом (он здесь хитрый, пайка происходит под шлейфом, не сбоку). После всех этих процедур часы запускаются успешно, ничего сбрасывать не приходится, MAC адраса не слетают.
Друзья, всегда обновляйте телефоны, планшеты, ноутбуки, часы и прочие устройства только с достаточным уровнем заряда и никогда не выключайте их при обновлении. А кто хочет обратиться за ремонтом, можете писать на мессенджеры Viber/WhatsApp/Telegram по номеру +380664293469. Всем всего хорошего и меньше поломок, а если что то поломалось, то тогда компетентных сервисных центров;-)

Показать полностью 6
110

Горит 5g. Iphone 12 pro max

Добрый.
Пока в деревнях жгут вышки 5g

Эпл тем временем выпускает свой первый телефон с поддержкой сети нового поколения, но как бы там ни было, есть ведьмы и колдуны, которые так же боятся облучения вышками и порой наколдовывают на гаджеты владельцев, что бы выводить из строя приёмники. А если не будет приёмников, то и вышки станут не рентабельны.
Такие чудеса коснулись и моего клиента

Не бит, не топлен, в сомнительных сектах замечен не был, но вот случилась проблема. Сама по себе

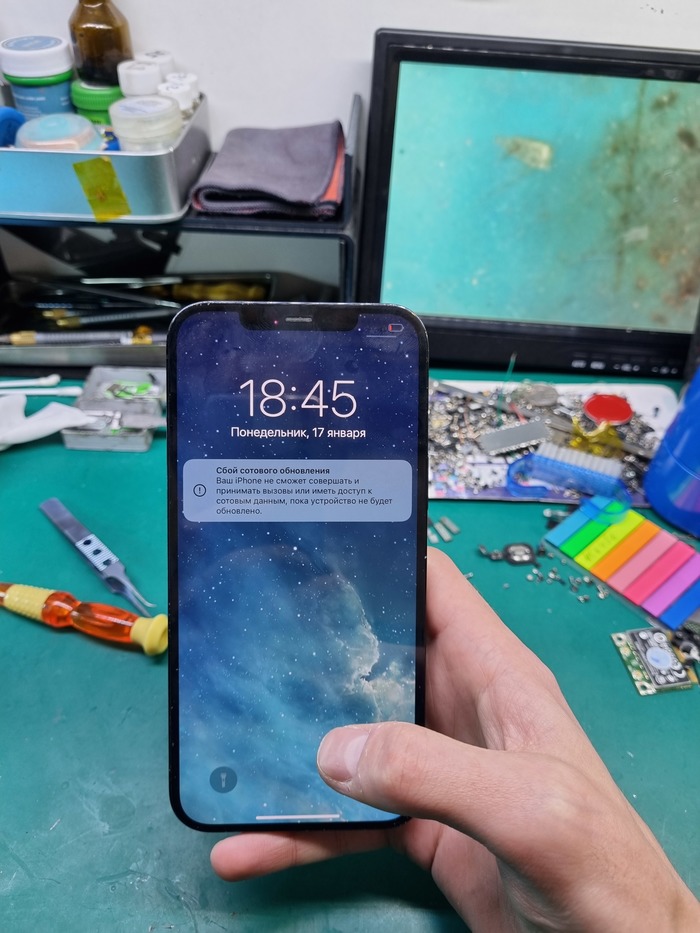

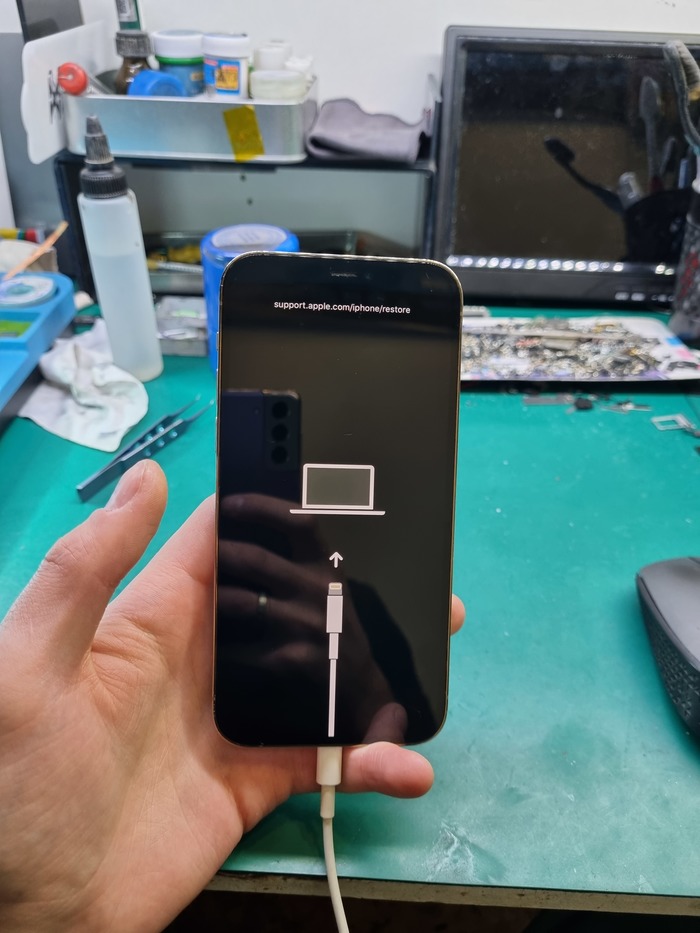

5g, как и остальная сеть перестали существовать в данном ipod.
Бесы, черти или оно само?
Конечно же само, что мы не знаем как это происходит?)
На данный момент по 12 серии айфонов обнаружено ещё мало типичных проблем из за того, что в большинстве случаев они на гарантии. И 70% таких гарантийных устройств ещё останутся на пару лет. Так бывает со всеми сериями айфонов. Сейчас вовсю приносят 11 серию, так как гарантийные обязательства от купертино закончились)
Решение я ещё не знал, но первое, с чего нужно начать - реболл межплатной рамы.
Если ситуация не поменяется, то тогда реболл модема и чипа 5g, а далее по ситуации.

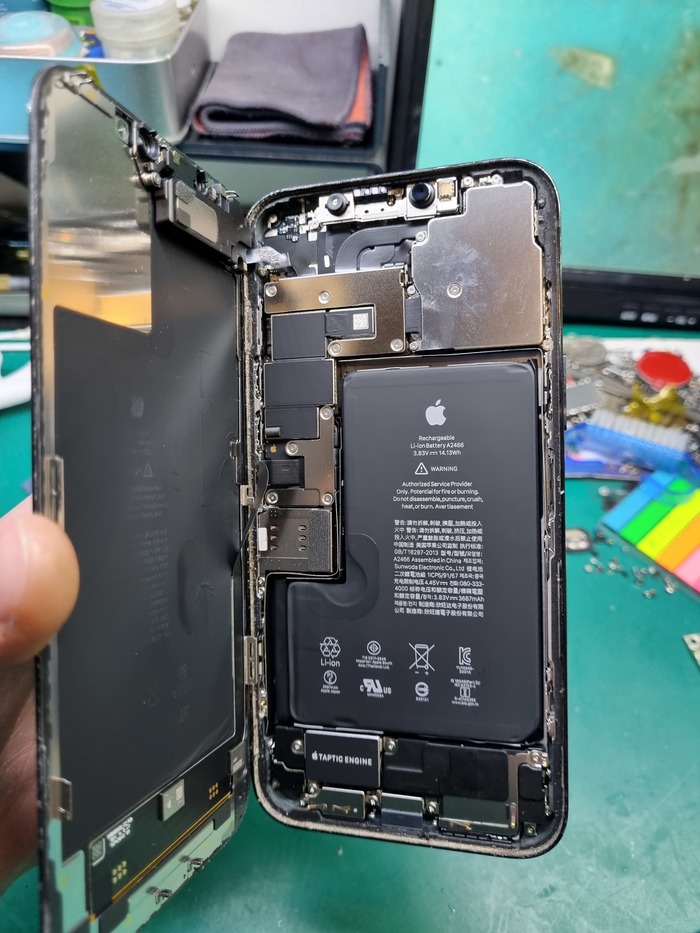

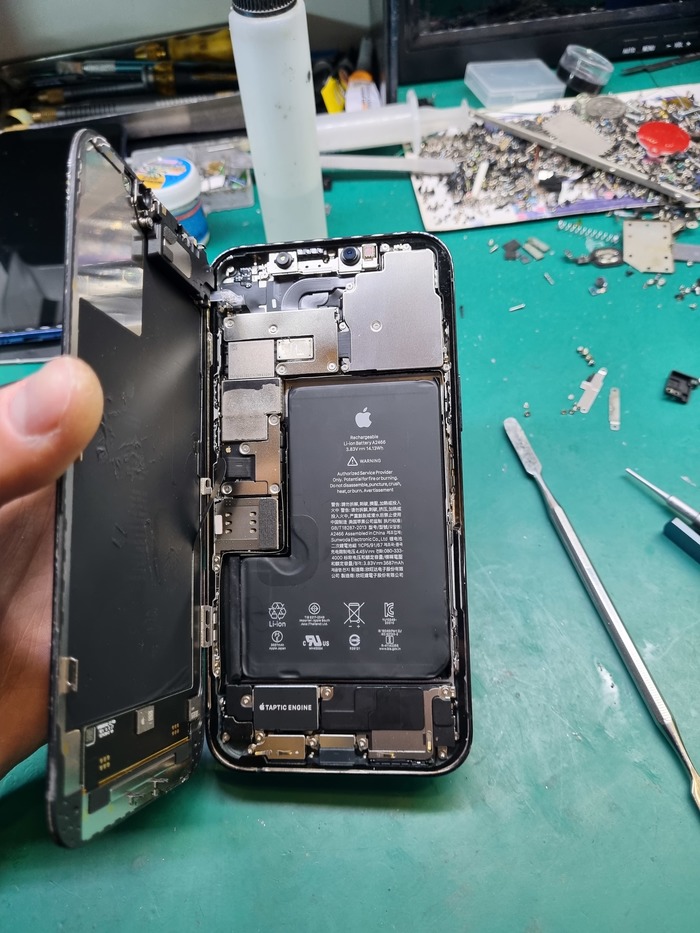

Разбираю

Воды нет, что уже хорошо.

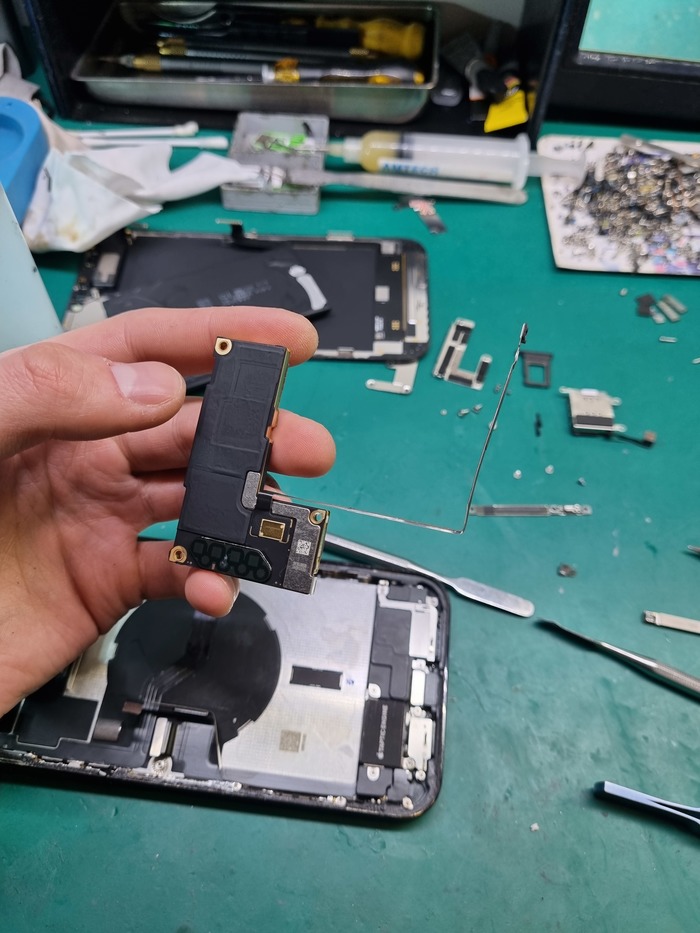

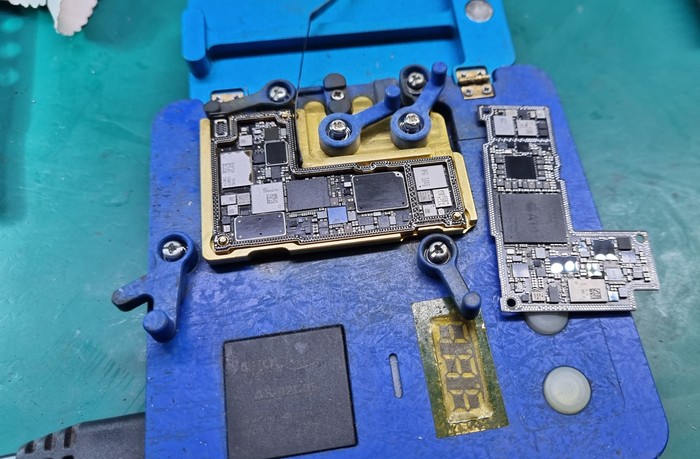

Плата данного телефона двухэтажная и выглядит так:

Длинный шлейф в данном случае припаян к плате и демонтажировать его пока что не имеет смысла, так как мой нижний подогрев имеет вырез под него и плата ложится в кроватку идеально.

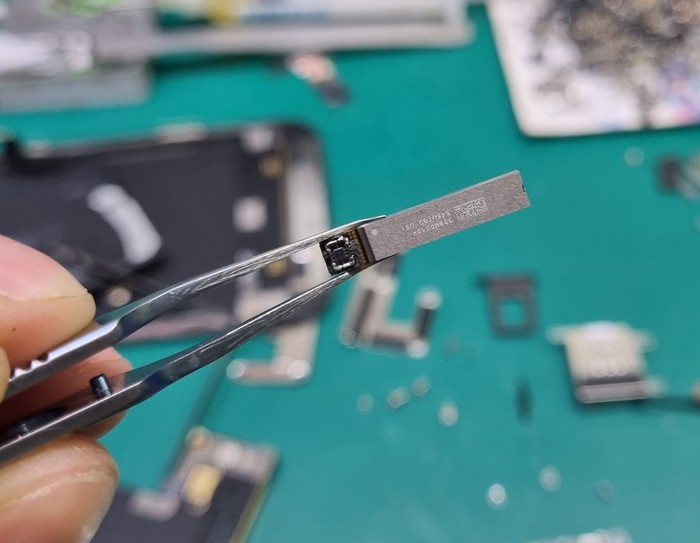

На конце данного шлейфа через коннектор располагается то, вокруг чего и происходит истерия - приёмник 5g сигнала:

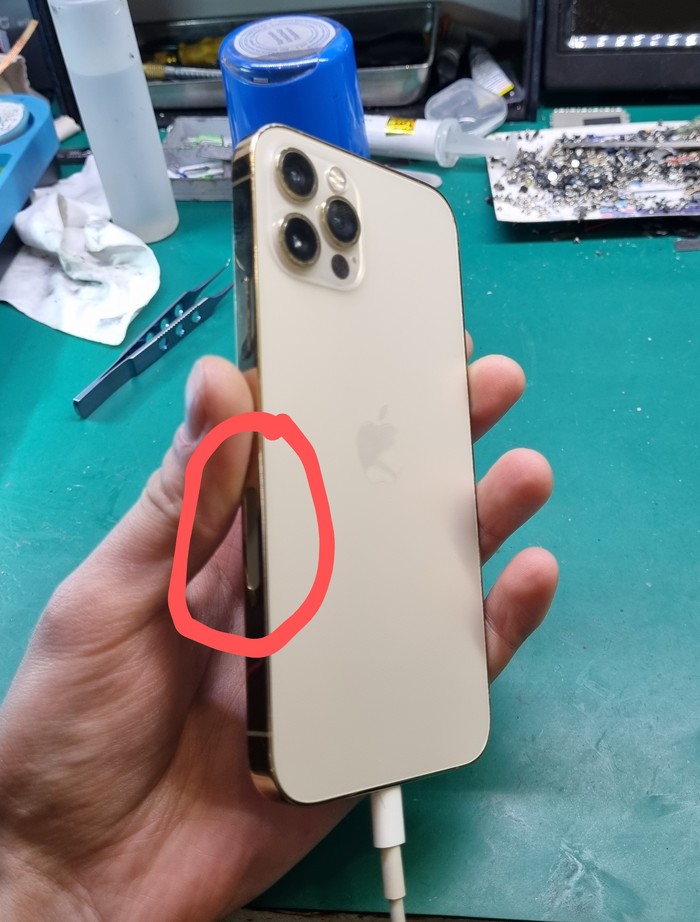

Покрутил, посмотрел и можно обратно ставить в корпус. Он располагается на ребре телефона, посередине его правой стороны, если смотреть на дисплей, там даже есть небольшая пластиковая вставка.
Можно замотать фольгой эту часть и не бояться всяких там иноземных сигналов)

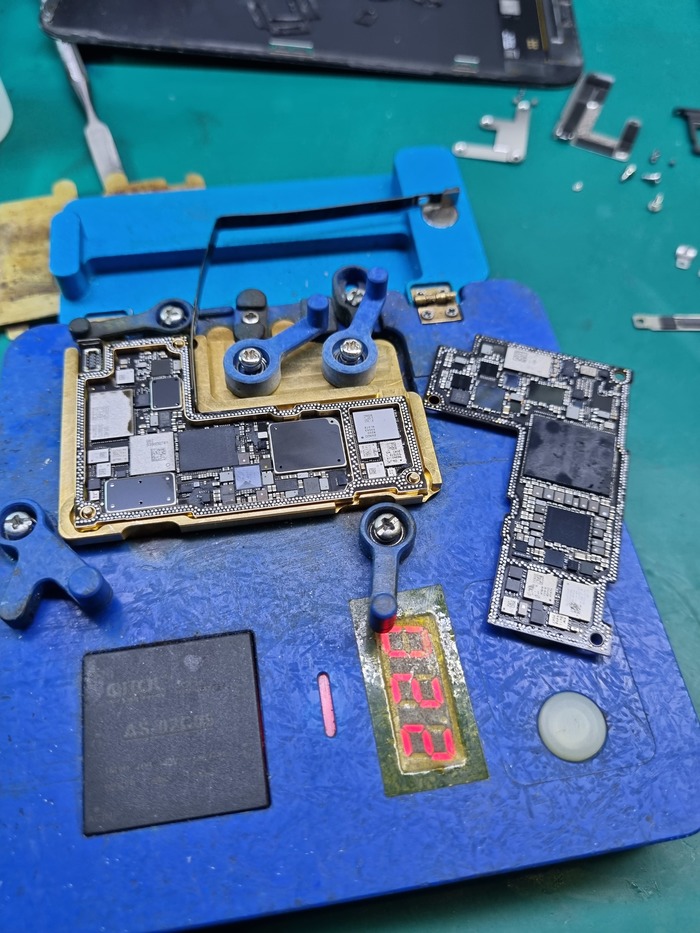

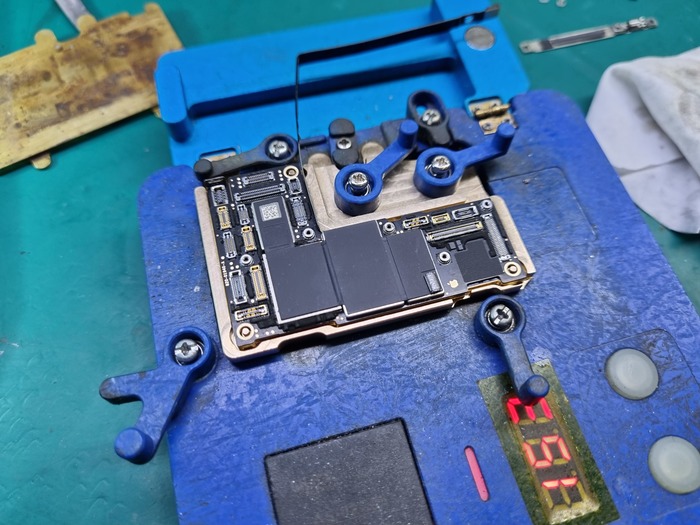

Но эта история меня не интересует, поэтому разваливаю плату пополам, предварительно разогрев её на плите

А теперь посмотрите на нижнюю чать

Самый частый вопрос:
- У меня теряет сеть на определенном уровне аккумулятора и в самой дальней комнате подвала если перевернуть телефон на 78 градусов относительно созвездия тельца, что это может быть?
Отвечаю:
Я не знаю ответа на этот вопрос. Не знаю. На плате телефона располагаются с десяток усилителей и дуплексеров сигнала на каждую частоту и работа одной микросхемы модема на этом не заканчивается. Ремонт данной неисправности - это ремонт на удачу. Например, у меня центр дефолт сити, а тут сеть ловит даже в самом тёмном углу модераторова подвала xd.
И что бы найти такую проблему приходится порой выезжать за мкад, что бы убедится, что заменённый один из десятка микросхем оказался правильным.
Это время. Большой расход времени на ремонт, поэтому неочевидные проблемы с сетью ремонтируются долго.
Но сейчас не об этом, а о том самом проклятом телефоне.

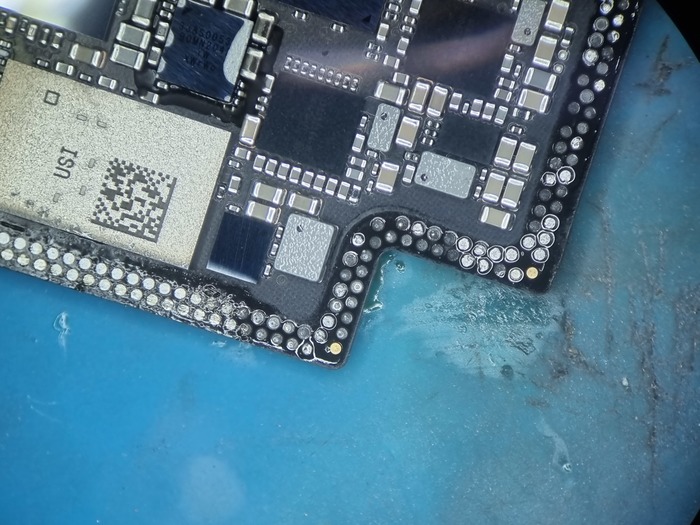

По кругу рамы было обнаружено много почерневших пятаков. Это последствия холодной пайки, когда отрывал верх платы, либо проделки сатаны, либо падения.

Некоторые контакты было не так просто залудить и пришлось даже применить паяльную кислоту)

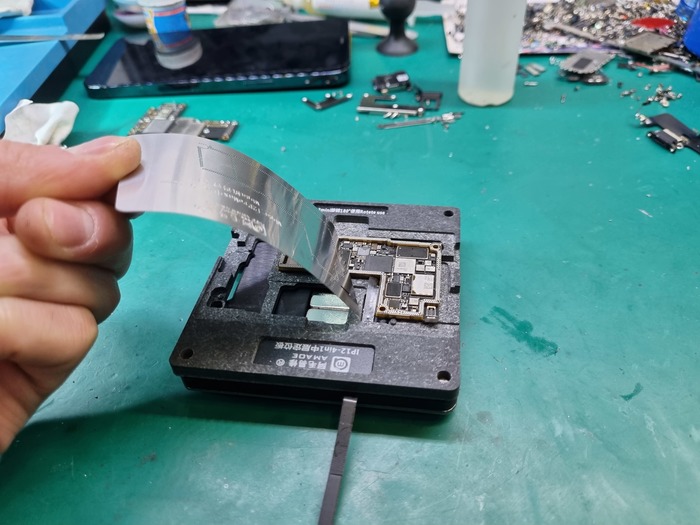

После лужения нужно хорошо отмыть и обновить заводской припой через трафарет

Притяжение адовое, как у самой чёрной дыры Гаргантюа)

Соединяю бутерброд и проверяю сделанное

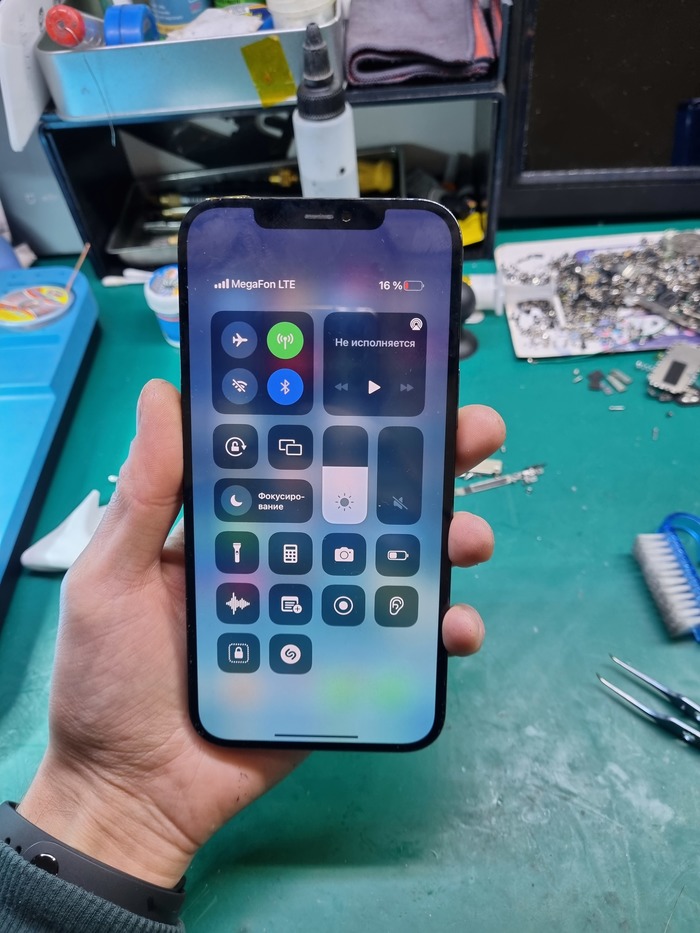

Сеть взлетела.
Но правильное ли это решение? Ведь плата прогрелась вся и контакт под любым усилителем мог восстановиться на какое то время?
Ответа тоже нет. Есть только гарантия на ремонт, где в роли тестера является пользователь и если снова такая же проблема, то телефон возвращается на авито в сервис для дальнейшего изучения и ремонта проблемы по цепочке.

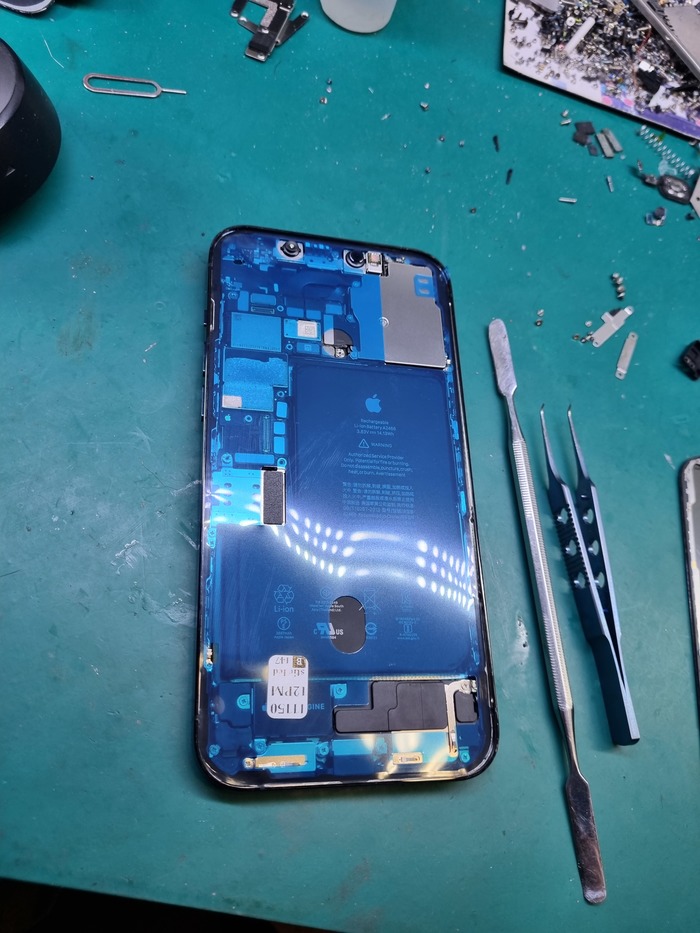

Осталось собрать телефон с обязательной проклейкой

И зачисткой пальцевых отпечатков

Взять 12 тысяч за ремонт и приниматься за другой, где вышла из строя микросхема памяти

P.s: отметил ту саму вставку для приёма 5g)

А сколько я туда запихнул памяти, об этом немного позднее)

Задать вопрос по уничтожению вышек или ремонту вашего телефона можно мне и моей жене в инсту, либо на электропочту, контакты которой можно найти по моему нику в сафари.

Увидимся)

Показать полностью 15
34

"Рабочая" материнская плата с стихийного рынка, неудачный ремонт

Дисклеймер: Ремонтом занимаюсь в приделе домашней мастерской и в основном только купленые мною комплектующие/устройства.
Ремонтами занимаюсь не так уж и давно так что надеюсь на одекватную критику или советы.

Предыстория: Плата была куплена на барахолке/стихийном ринке за смешные деньги как рабочая.

Начинаем с визуально осмотра. Кроме паяного конденсатора по PCI нечего криминального обнаружено не было.
Дальше подключаю плату без памяти и процессора к блоку питания и включаю. Блок ушёл в защиту, значит где-то на плате есть КЗ(логично). В ~75% случаев такой симптоматики проблема находится в цепи питания процессора. Отключает 4PIN питания процессора и включаем плату. Плата запустилась а значит проблема как и предполагалось в VRM процессора.
Проверяем все транзистори GATE->DRAIN и GATE->SOURCE и находим пробитый, им оказался верхний ключ 3 фазы.
Решил снять его и запустить плату без него что бы проверить минимальную работоспособность платы. При включении платы с процессором(без процессора VIDи будут установлены не правильные из-за чего ШИМ не поднимает питание) начал сильно греется нижний ключ 3 фазы.
Снимаем и его.
При снятии транзистора заметил что лак у транзисторов очень легко сходит, такое бывает при залитиях но видимых следов его нету. Решил снять все транзисторы так как то что лак слазит это не норма. И под одним из транзисторов заметил немного зеленоватую медь. Видимо хоть плата и не заливалась но долго была во влажном помещении, а возможно лак слазит и из-за большого нагрева VRM в следствии неисправности.

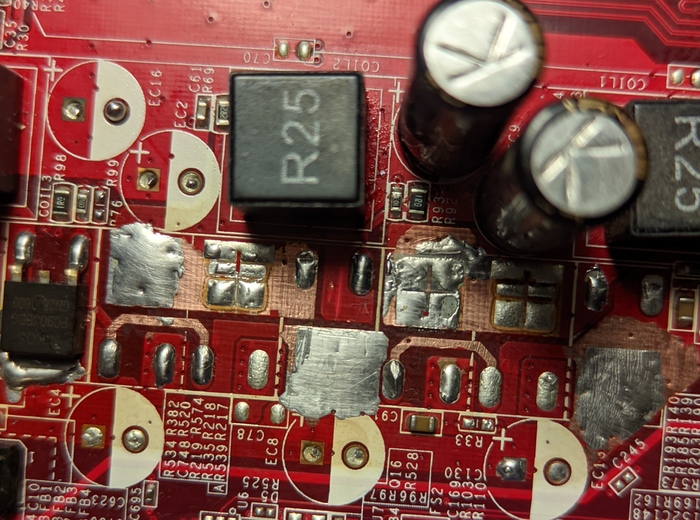

Система питания оказалась в довольно таки плохом состоянии, лак слез на всех фазах, разве что на первой фазе повреждения не такие сильные.

(Конденсаторы сняты мной для того что бы не перегреть их и при пайке. (Первая фаза не снята так как фото делались после дальнейших действий))

Смотря что первая фаза почти не повреждена можно её запаять и проверить запустится ли она.
Фаза запаяна, запускаем. Питание появилось но ключи как-то сильно греются. Берём осциллограф и смотрим что у нас на дросселе. А на дросселе хоть и есть ШИМ но он имеет искажения(увы фото не сделал). Смотря что ШИМ контролера такого у меня на донорах не оказалось решил пока оставить так. На пост карте у нас висит reset. Что же, начнём с проверки питаний. Питание памяти есть, процессора есть, питание мостов, а его то у нас и нету. За него у нас отвечает микросхема MS-6G. Смотрим на boardview от похожей платы и видим что один из нужних сигналов это у нас PWM_EN который идёт от ШИМ контролера питания процессора. Смотрим что у нас на этом сигнале, а на нём у нас 0V, значит ШИМ контролер приговаривается к замене(что впринцепе было логично ещё с момента пробития ключа и искажений на дросселе).
Шим контролер нашёлся на одной частично не рабочей плате(не работают usb). Устанавливаем шим на его место.
Запускаем. Питание мостов поднялось, на дросселе питания процессора тоже всё в норме.
Дальше я решил полностью востановить VRM процессора, а именно покрыть зелёнкой открытую медь и потом вернуть на место транзисторы и конденсаторы.(что было ошибкой, узнаете дальше почему)
Во время востановления оказалось что текстолит под нижним ключём прогорел так что 3 фазу я решил пока не восстанавливать.

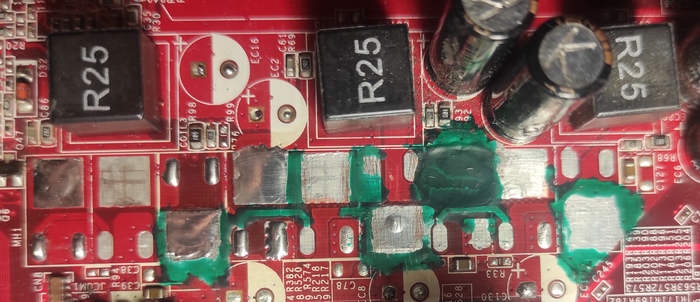

Вот так выглядит VRM после удаления прогара и покрытия её зелёнкой.

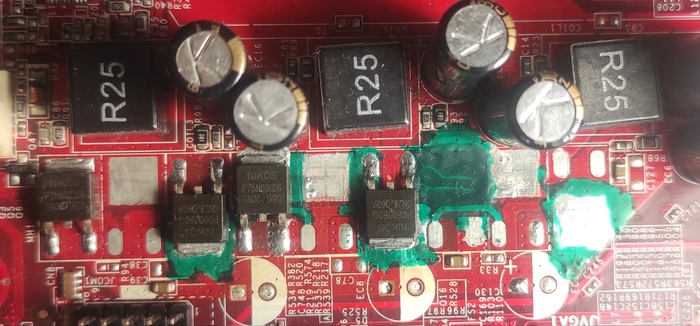

А вот так после установки компонентов

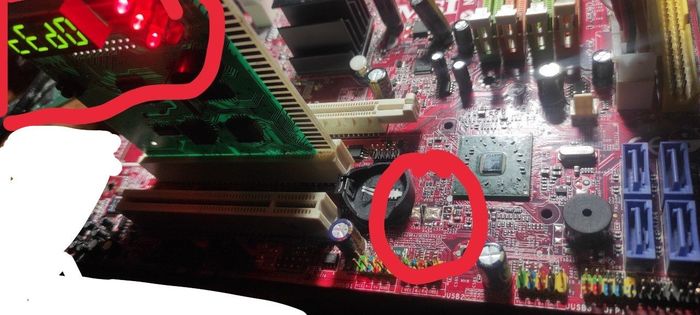

Дальше уже с востановленым VRM запускаем плату и смотрим на пост коды. А на пост карте у нас EE, смотрим что значит этот пост код.
AMI BIOS: чтение загрузочной секции с дискеты(наш случай)
Phoenix: Содержимое Boot Block копируется в Shadow RAM(называется понимайте как хотите))

Вот что бы вы подумали при таком странном посткоде? Я понятное дело подумал на BIOS, так что прошиваем его с официального сайта.
Прошили и получаем посткод D0?!! O_O
D0 это посткод который идёт перед EE, а именно самый первый пост код.
Ок, странно, возвращаем старый bios и смотрим что выйдет. И опять пост код EE. Странно...
Решил пройтись осциллографом по плате и заметил что на часовом кварце пусто...
А пост коды то тогда откуда? В основном нету генерации на часовом кварце, можете и не мечтать о посткодах, а тут такой сюрприз.
Оказывается эта плата может выдавать посткоди вообще без кварца.

Что же на всякий случай меняю кварц, но увы нечего не поменялось. И это ставит большой хрест на южном мосте. А цена замены моста и близко не целесообразна для этой платы.

Вот такие платы можно купить на стихийных рынках. В случае с тем кто розбирается в ПК это не так критично, а вот если обычный пользователь решивший сам собрать себе ПК купит такую плату то он будет долго пытатся понять что же не работает, а возможно ещё и за это время спалит рабочие комплектующие.

p.s. на следующий день встретил этого же продавца и как он сказал, Платы снимают с разных ПК так что по настоящему они не знают точно рабочие ли комплектующие

Показать полностью 5
