Часто слышу и вижу "да я бы не стал браться за это, это же не факт что заработает, только потратишь время" и меня этим даже упрекают и некоторые ненавидят меня за это.
Вот решил написать воскресный пост на комментарий из инстаграмма

Часто бывает, особенно по субботам, день начинается так:

Это всё принесли за полчаса и разделался с этими устройствами всего за 3 часа, так как это были элементарные модульные ремонты и увеличение памяти.
А некоторые сложные ремонты, описаний которых не найти в гугле, остаются на дни, недели или даже месяцы, как это было в предыдущем тройном посте с iphone xs max.
И если мне кто то говорит, что это не реально/невозможно или там в другом сервисе не взялись, то возьмусь я и постараюсь сделать максимум для восстановления.
В этом посте я представлю ремонт часов от Samsung.

Ситуация: при отклеивании защитного стекла случайно оторвали дисплей. С корнями)

Официалы зарядили 15 тысяч за замену дисплея. Х2 от стоимости часов.
Тут понятно, регламент и все дела, только этого дисплея ни в наличии, ни под заказ у них не нашлось.
Обратились ко мне. Я крутил их, крутил и высказал, что шансов мало и цена попытки будет стоить 1000р (как цена моей диагностики) и 5 тысяч за удачный ремонт двухстороннего шлейфа.
Итак, дисплей вышел через верх, а разбираются часы снизу

Масштаб проблемы следующий

Зачищаю все дорожки с одной стороны шлейфа

И с другой

Терпимо. Буду делать.
Расчищаю дорожки от лака и припаиваю массовые полигоны с парой дорожек

Потом переворачиваю шлейф и делаю мычки на всех дорожках, кроме основной магистрали

Далее это дело отмывается от флюса в ванной ультразвуковой

По итогу вышло так

Всё это замазывается маской

И перехожу к основной ипатне. Дорожки передачи изо

Сидим-пыхтим и мажем маской)

Вот поближе карточка

Чуть промахнулся при запайке массовых полигонов и пошло смещение дорожек. Не беда. Сделаю изгибом.
Весь ремонт занял 5 часов.
Первая сторона

И обратная

При сборке для проверки оторвал шлейф кнопки включения

Ужас) Восстановление правда вышло элементарным без перемычек. Просто залудил шлейф и припаял двумя каплями припоя.
Собрал стенд

Увы, изображения не появилось, но при попытке прозвонки дорожек отломился шлейф тачскрина

Вот теперь точно фиаско)
5 часов работы за 1000р. Увы. Бывает.
А изо могло не появляться из за замыкания шлейфа ещё при отрыве, либо надломился шлейф, идущий от основного к дешифратору и к стеклу дисплея.
В общем не знаю, но я попробовал.
Есть вещи, за которые я всегда берусь, даже если там всё на первый взгляд печально, а есть то, что я категорически сразу не принимаю.
К ним относятся видеокарты, пайка мостов и процов на ноутбуках, блоки питания, асики, некоторые виды часов, по типу фикситайм и часы от эпол. Переклейкой стекла я на них не занимаюсь, а дисплей ставить неразумно экономически.
Как то так.

Задать вопрос по порванным шлейфам можно мне на почту, контакты которой можно найти в фаервоксе, либо в директ инсты, где с радостью ответит на Ваши вопросы моя жена.

@RimskiPapa, раз в инсте ленитесь региться и смотреть, вот для Вас буду писать тут. Кстати фото пора менять)

Увидимся)

Добрый. д.
Прежде всего хотел показать коментарий от владельца:

Итак, так как речь скорее всего идет в данном посте о моём телефоне, расскажу, как вообще с ним это приключилось 😊
Я не ныряла с телефоном в морские глубины, не проверяла его влагозащиту в лужах, бассейнах и прочего. Девайсу 3 года, проблем с ним ранее не было и погиб он от того, что я прислонила его к мокрому купальнику, чтобы снять чехол, и соответственно вода попала в районе разговорного динамика. Далее в течение часа у него сначала дал сбой face id, однако, я, к сожалению, не из тех людей, которые начинают паниковать из-за этого (а жаль…), а затем он мне показал яблоко и стал сильно нагреваться…
Далее я допустила ужаснейшие ошибки в части попытки поставить его на зарядку, пробовать включать и, собственно, вообще паниковать из-за нерабочего девайса.
В виду того, что я находилась в этот момент в другой стране, привезла телефон в ремонт только через 2 недели после случившегося, что видимо сильно сказалось на процессе его ремонта.
Подытоживая, могу сказать следующее:
- если ваш телефон с вами плавает везде и периодически вы его купаете в пивном бокале, это не значит, что в какой-то очередной раз он это выдержит;
- в случаях с утопленниками очень важна быстрота реагирования;
- когда уезжаете в отпуск, особенно в страну, где не знают, что такое ремонт телефона и невозможно приобрести себе любой новый девайс, берите обязательно запасной телефон 😊
P.S. надеюсь, его удастся всё же починить…

И нужно решать, что делать дальше:
1. Менять плату целиком
2. Пробовать ремонтировать процессор.

Ну конечно я выбрал второй вариант и тупо сделаю перемычку. на процессоре)
Для этого мне потребуется x2 линза с 9 кратным увеличением

Прикручиваю и запаиваю

Делов то))

Вот сам масштаб работ

Запаял проц, но не взлетело. Телефон не включился

А причина была проста - при чрезмерном реболлинге процессора могут отрываться пятаки и при накатке на него шариков середина замыкает на массу

Не беда. Расчищаю и замазываю маской, что бы вообще не мешались, так как они дублирующие по линии ядра процессора (pp_cpu_pcore)

Итог ремонта на процессоре получился таков

Запаял снова и запустил с кнопки. Фронталка завелась.
Заработало всё что можно, за исключением фейса распознавателя - dot

Тут самое простое. Согласовываю ещё 4 косаря и делаю пустяковый ремонт. Шлейфы от XS max закончились и пришлось взять от малого XS

Они почти одинаковые, на пару миллиметров различаются и всё.
Делаю разметку на охладителе светодиода

Вытаскиваю датчик

Выпаиваю транзистор и делаю перемычку.
Всё как по китайским документам)

Припаиваю этот колхоз на спец. шлейф и проверяю работоспособность

В корпусе датчиков размещаю согласно ранее сделанной разметке

И пихаю это в корпус.

Делаю пылевлагозащитную проклейку по кругу

И окончательно собираю телефон

Работает даже nfc)

Телефон готов и отправляется на недельный тест работоспособности.
Итак. Итог 40 часового ремонта следующий:
1. Отремонтированны коннекторы камер и верхнего шлейфа на плате.
2. Восстановлены дорожки под стабилизатором аудиокодека.
3. Отреболлен контроллер заряда и заменены пару катушек.
4. Сделан перенос на донорскую плату процессора, так как замоченная начала ссыпаться.
5. Отремонтирован шлейф:
5.1 Датчика приближения и освещения
5.3. Wifi, nfc, сети сотовой
5.2 Коннектор вибромотора на шлейфе зарядки
6. Заменена основная камера
7. Отремонтирован face id.

Согласованно денег 20500р.
Затрачено на запчасти ~ 7 тысяч.
Затрачено 40 часов.
Гарантия на выполненный ремонт 2 месяца.

А теперь отписавшимся, что плату заменить за эти деньги самый целесообразный вариант:
Плата стоит 20к с фейсом на 512gb и сюда ещё нужно перепаять контроллер аккумулятора, что бы не было ошибки и отображал реальную ёмкость. С этого заработает китаец и Вы свои законные 500р, а те, кто даже и не взялся бы - ничего. Ни денег, ни опыта.

Это был показательный пост, обычно я всё вмещаю в один и не расписываю все тонкости (эта была бы 4я часть, я просто заипался фотки перетасовавать и вспоминать последовательность ремонта).
В большинстве случаев я стараюсь ремонтировать всегда до победного и уже в безвыходной ситуации предлагаю замену платы, ведь замена платы - самый дилетанский вид ремонта, за который не получишь ни денег, ни опыта.
Самые долгие устройства в ремонте - восстановление данных. Там немного сложнее и соответственно дороже.

Задать вопрос по своим гаджетам, где "там пару капель попало" можно в инсте или на почту, контакты которой можно найти по моему нику в амиго, либо позвать меня тут на пару вопросов по призыву @R.Fon

Топите ещё, ведь заявленная влагозащита от производителя действительно работает)

Увидимся!

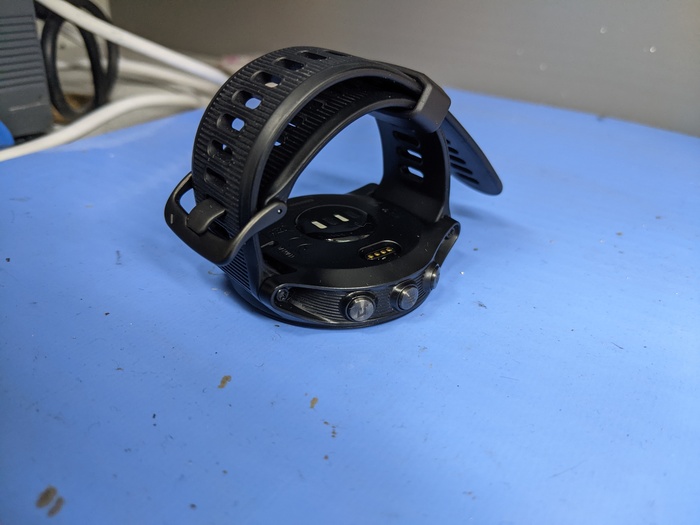

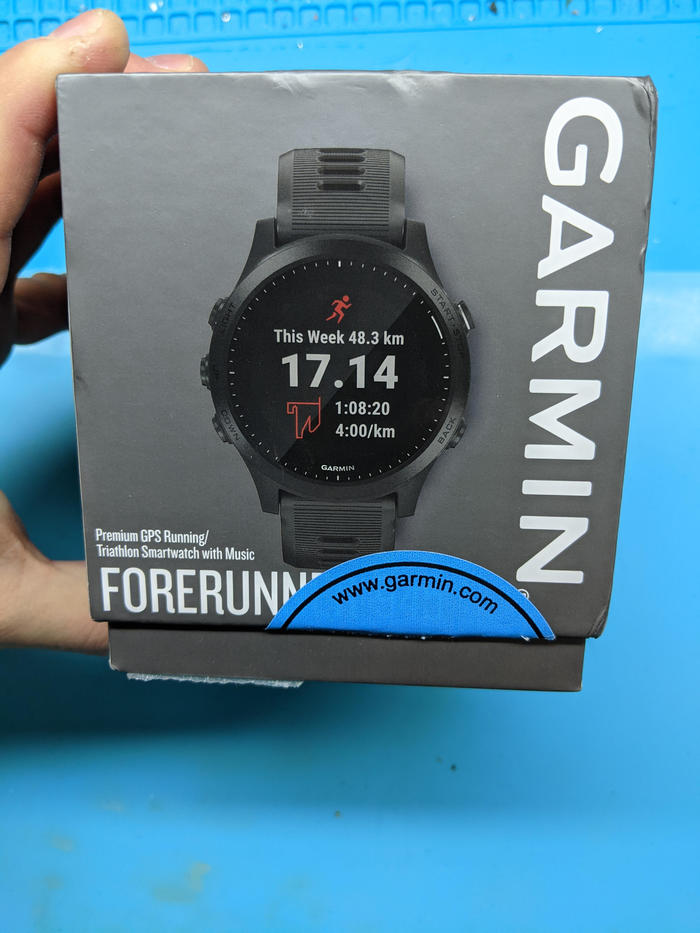

Прошло 2 года с последнего поста про гармин, самое время запилить еще один. Прислали мне такую коробку с 945

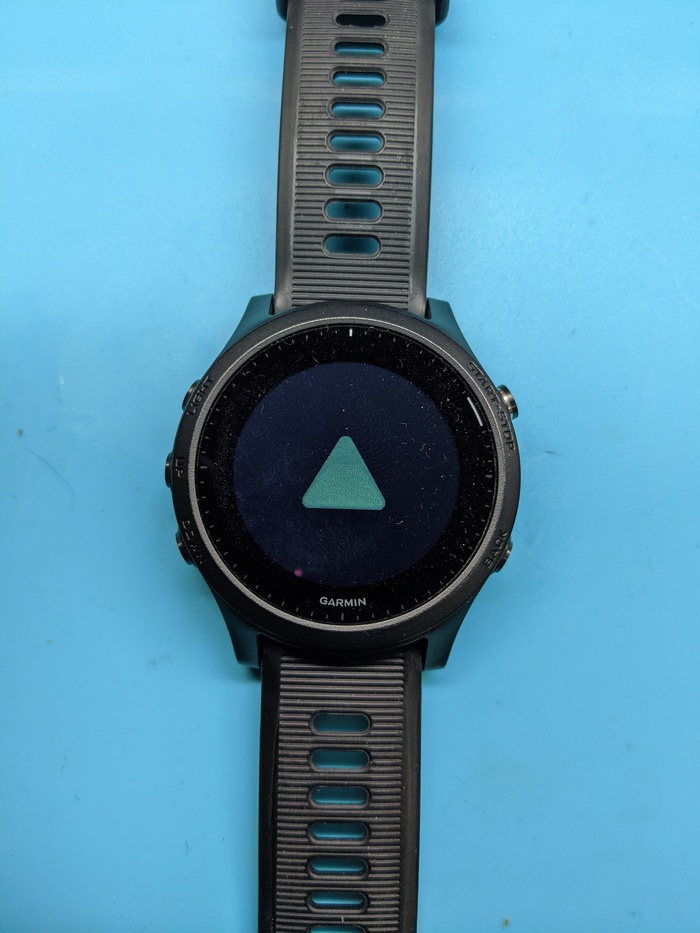

Не загружаются,  Цикличный ребут на треугольнике

На сброс кнопками не реагирует, к компу не цепляеется. Ну значит надо разбирать.

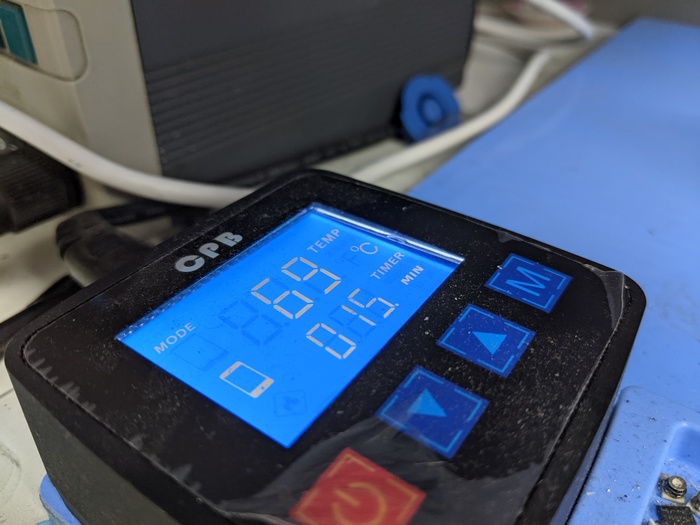

Греем

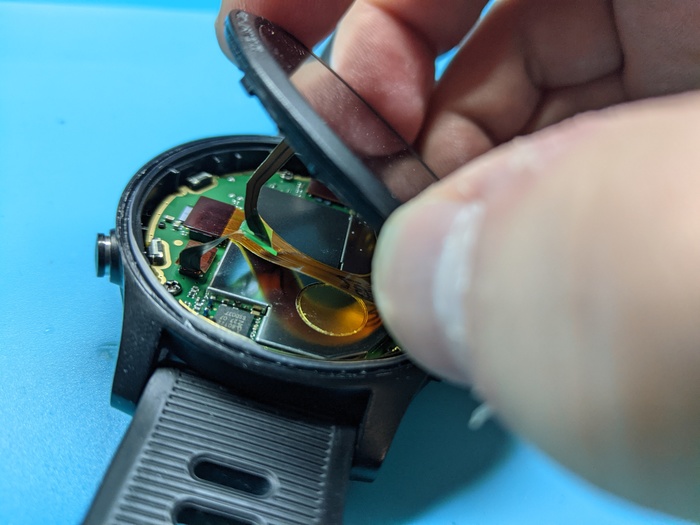

Тут должен быть кадр как я их вскрываю, но его не будет. Волонтера оператора рядом не оказалось а для  аккуратного снятия дисплея нужно 2 руки и немножко магии.

Вскрываются они довольно проблематично т.к. склеены на герметик и довольно хорошо, но если быть достаточно настойчивым и терпеливым то можно вскрыть без следов.

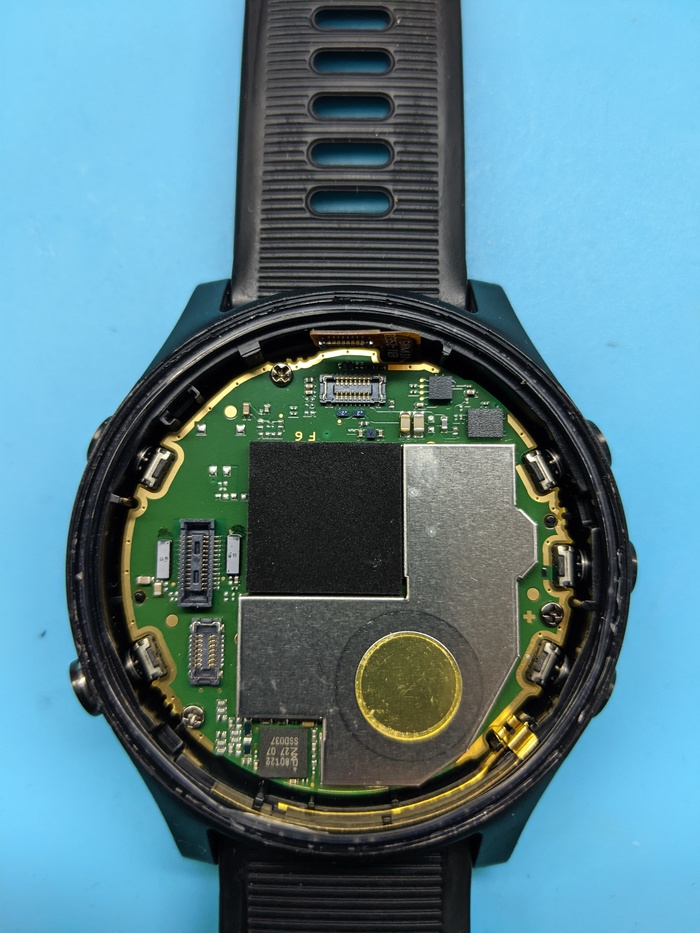

Воды не видно, уже хорошо

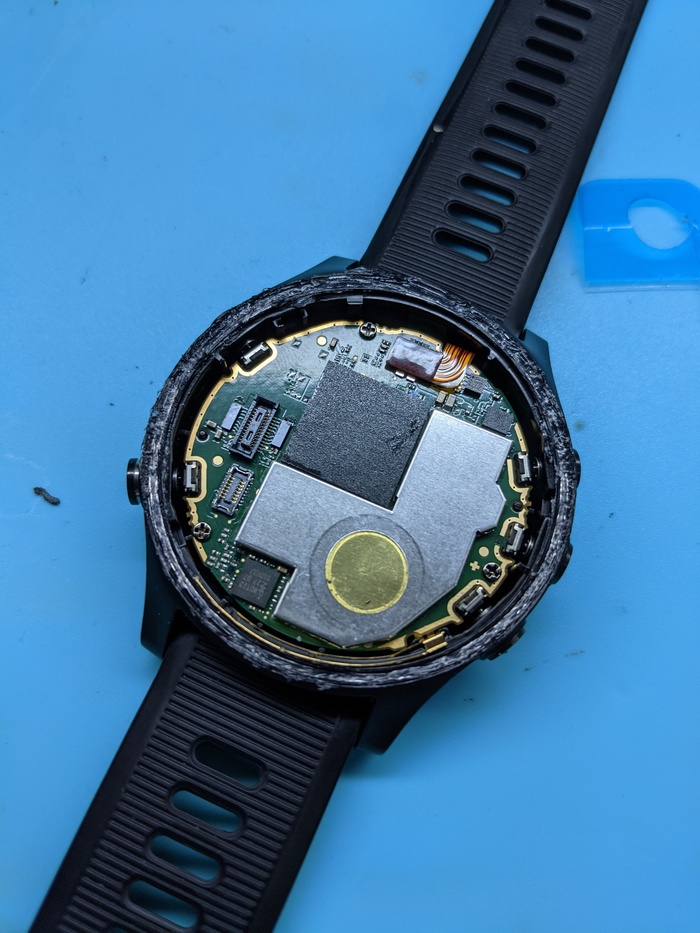

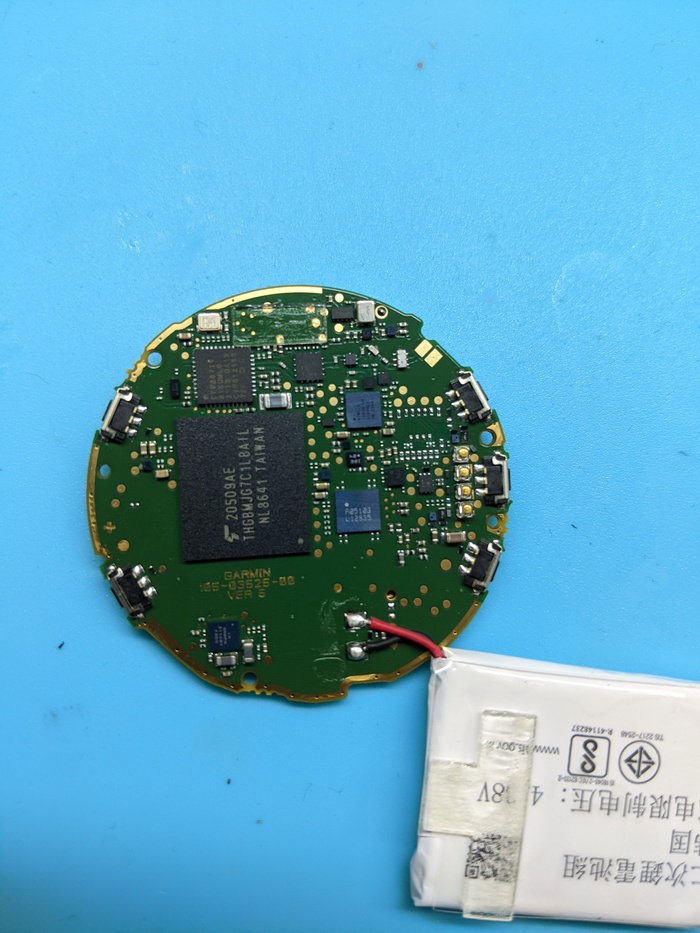

С обратной стороны тоже вроде Ок. Ладно, меня прежде всего интересует флешка
Вот эта большая черная Тошиба. Учитывая симптомы наиболее вероятны проблемы именно с ней.

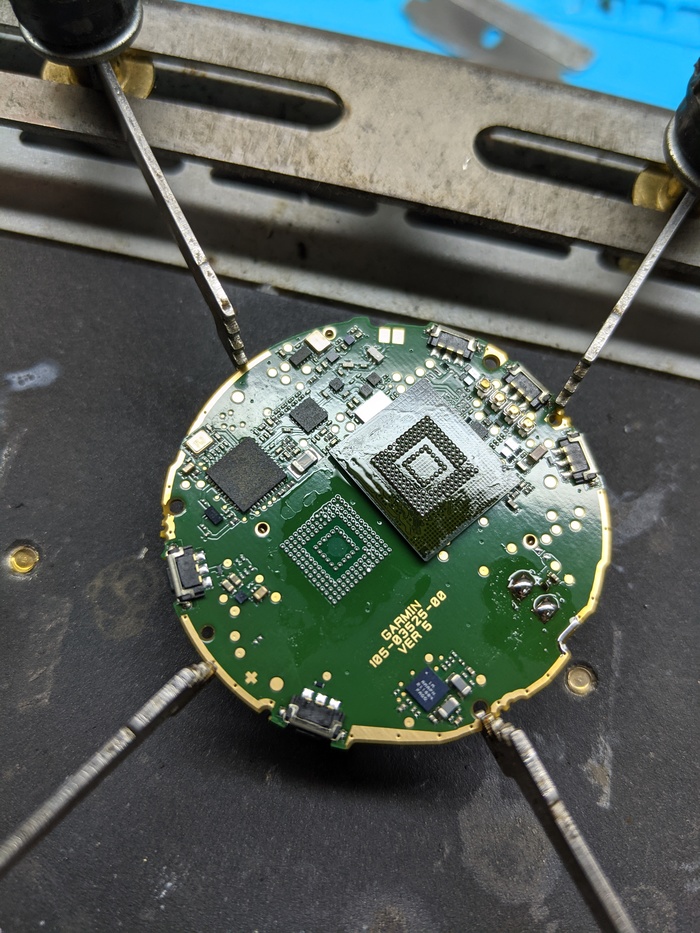

Когда-нибудь, когда будет время, я конечно вызвоню ISP для этой платы, что бы не дергать флешки каждый раз, но тот день еще не настал. Поэтому снимаем ее с платы

Вот тут должны быть кадры как флешка не детектится и я проливаю сервисный дамп в новую, но их тоже не будет. Потому что я уже дома и скрины на рабочем компе.

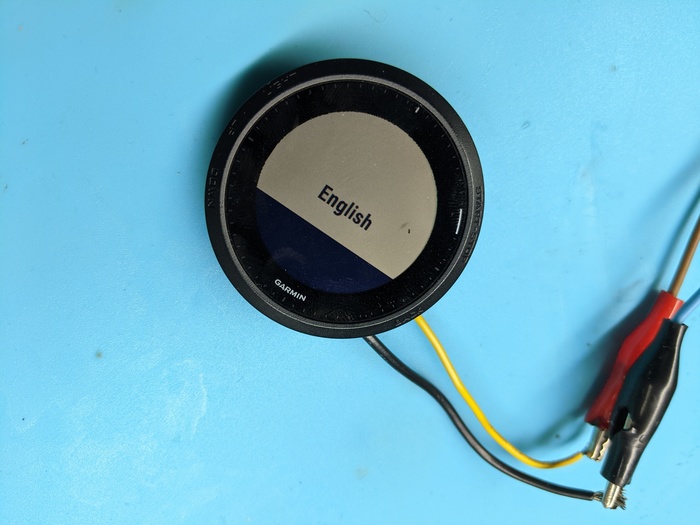

Немножко магии и новая флеха уже запаяна, а на следующем кадре первое включение "на проводах"

Ну вроде работает, Значит надо присобрать, зашить юзерской прошивкой и проверить.

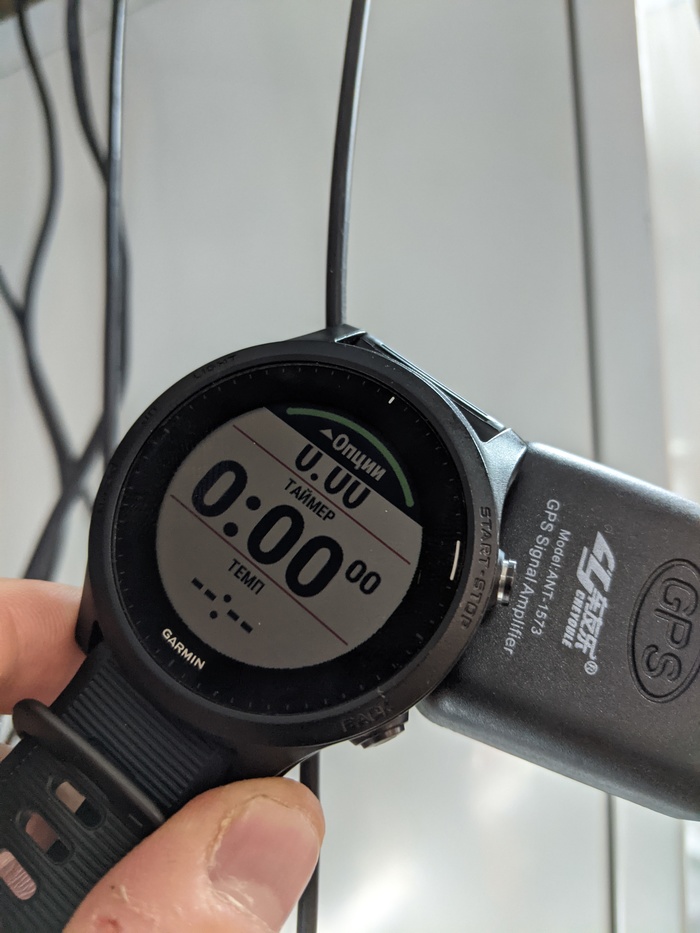

Спутники поймал. Там еще есть пару кадров с проверкой пульсометра и BT но кому они надо?

Лучше сборку покажу

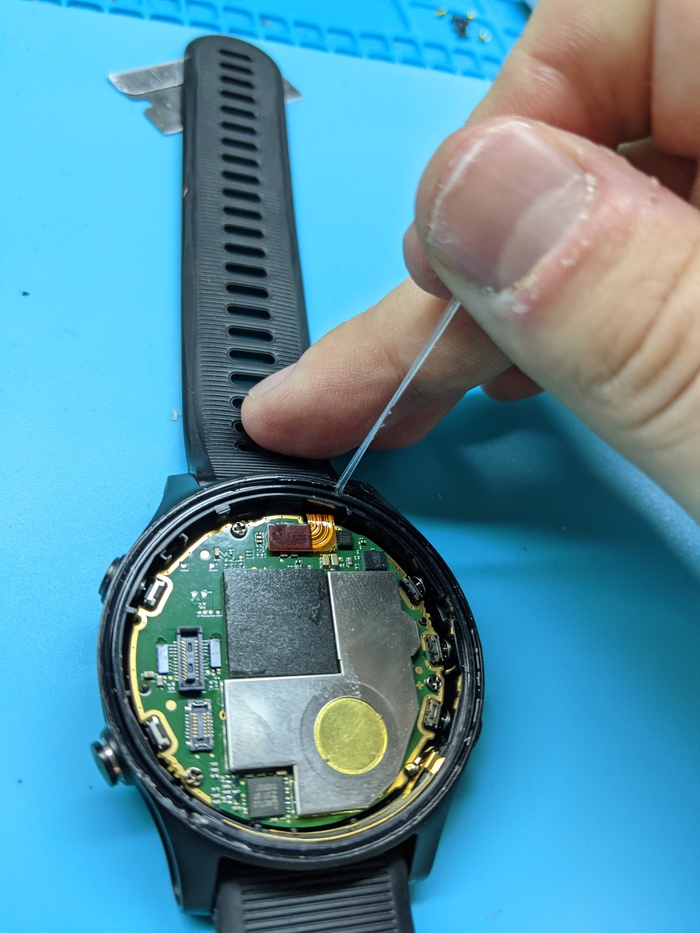

Вот тут убираю родной герметик

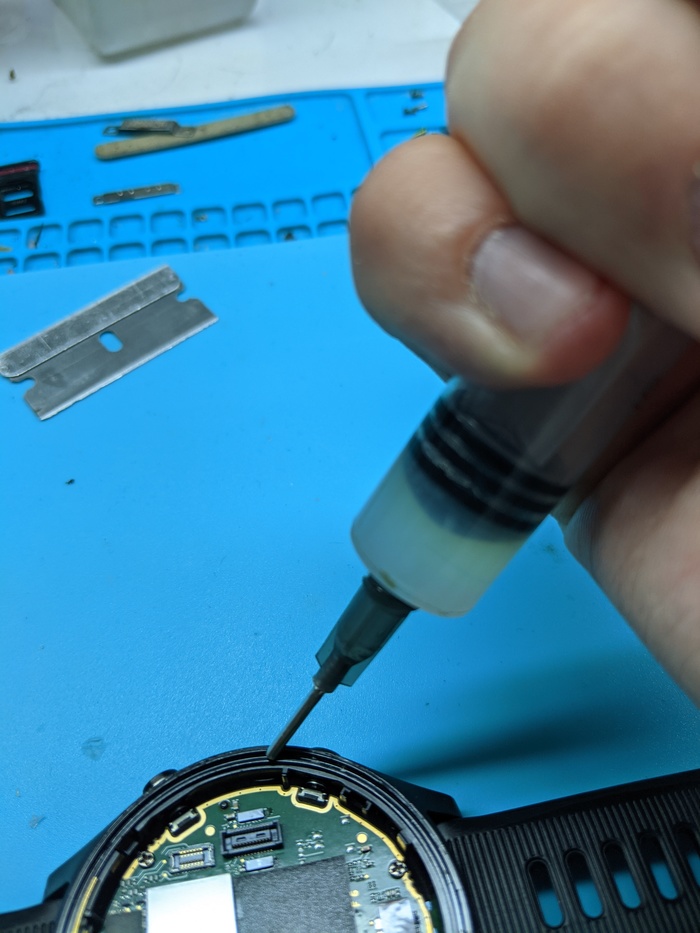

А вот тут наношу новый

Очень интересно.

Распределяю его по "канавке"

Выглядит оно тут как то не очень, но снаружи ничего не заметно  и воду держит неплохо. Если б еще они через кнопки не протекали было б вообще замечательно.

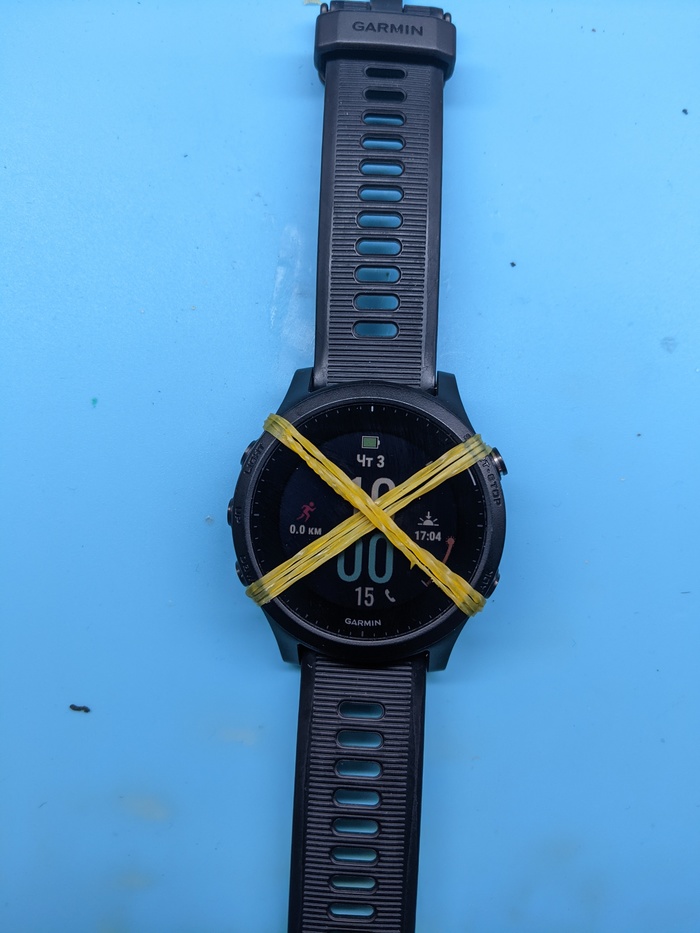

Хорошенько прижимаю резинками и на сутки сохнуть

Странно конечно что у них флешка померла, с виду они как будто и в эксплуатации почти не были а уже зависли. Но и такое бывает.
