Со слов клиента, видеокарта работает нестабильно, есть какие-то странные полосы на экране, а иногда черный экран. Сделав замеры ( их не вижу смысла выкладывать тк ничего криминального в этом нет ) я вставил видеокарту в тестовый стенд. И, наверное вы подумали что я буду загружать винду и смотреть дефект, заявленный клиентом? Нет) Я тут же вставляю флешку и гружу с нее

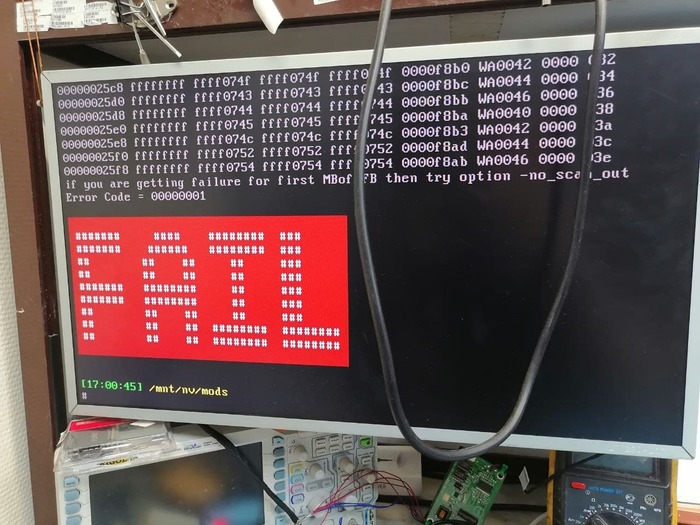

тестовый образ MATS+MODS. После завершения теста видим такую картину:

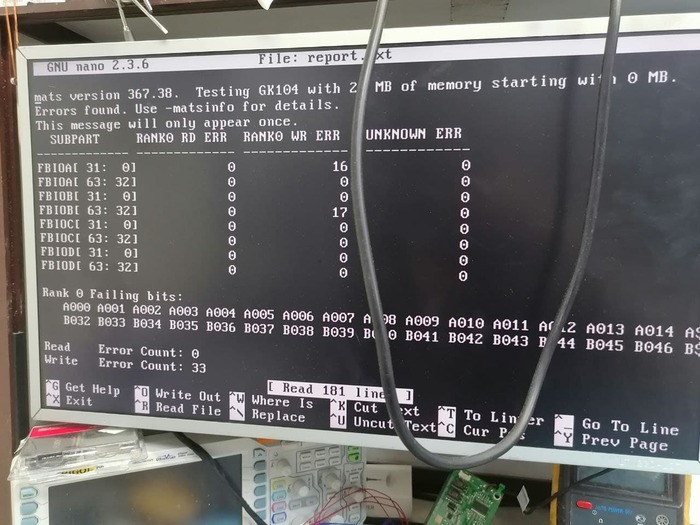

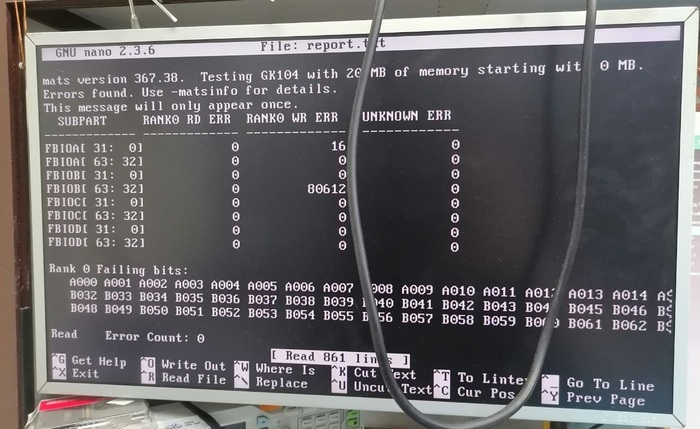

Это меня ничуть не удивило. Ввожу секретную команду и вижу такую картину:

Ага, ошибка в канале B по адресу 63:32

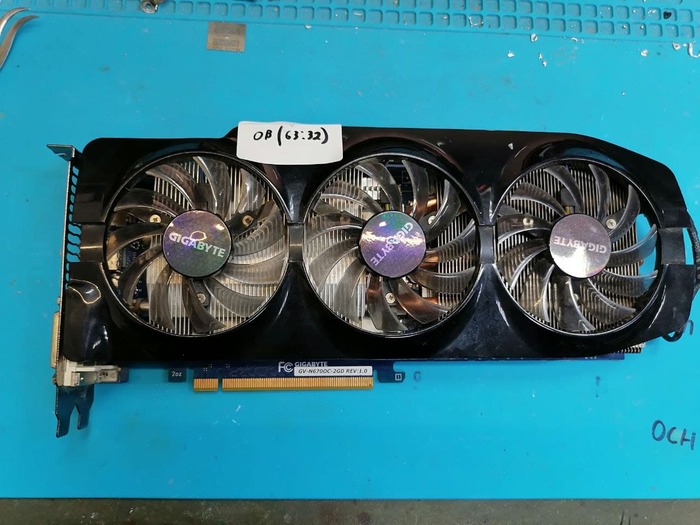

Снова кладем видеокарту на операционный стол

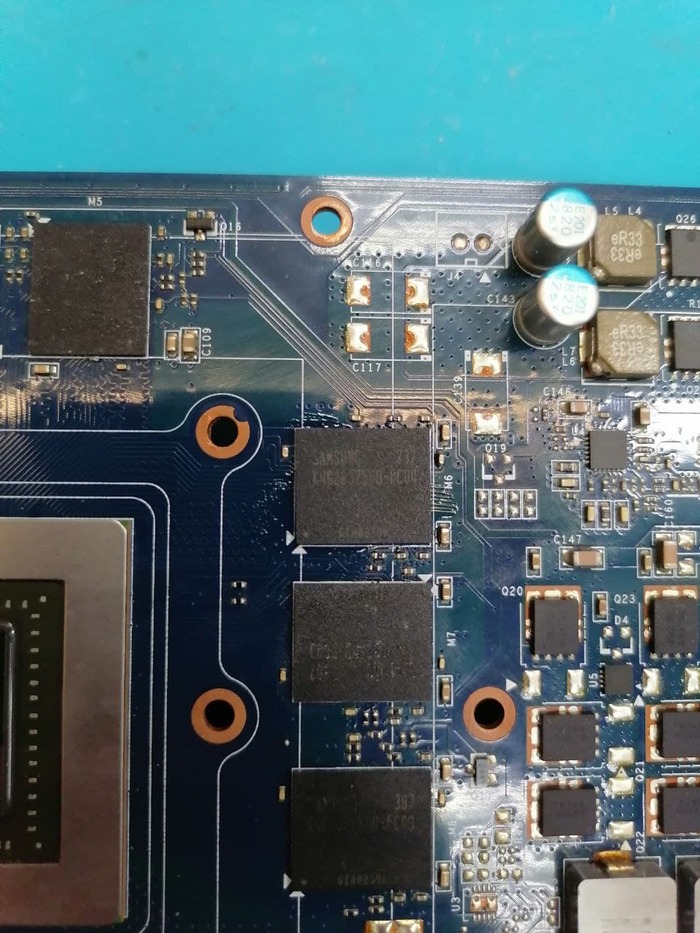

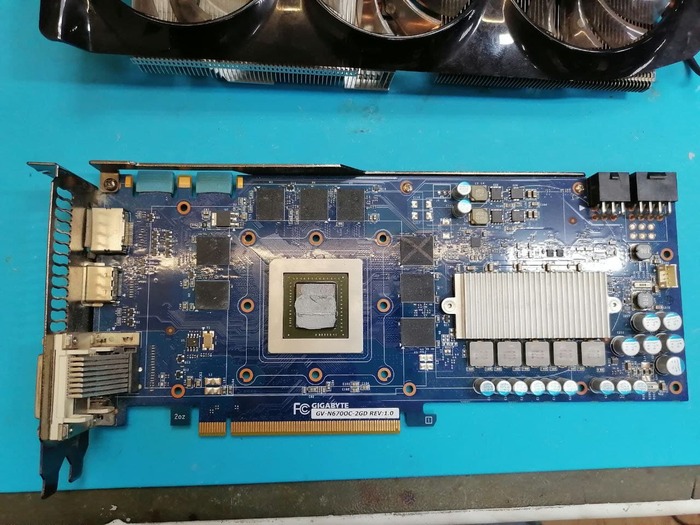

Разбираем ее и находим нужный нам чип памяти.

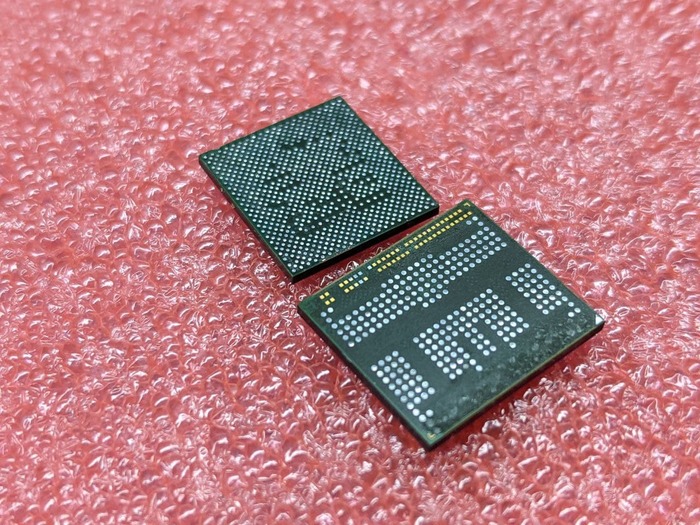

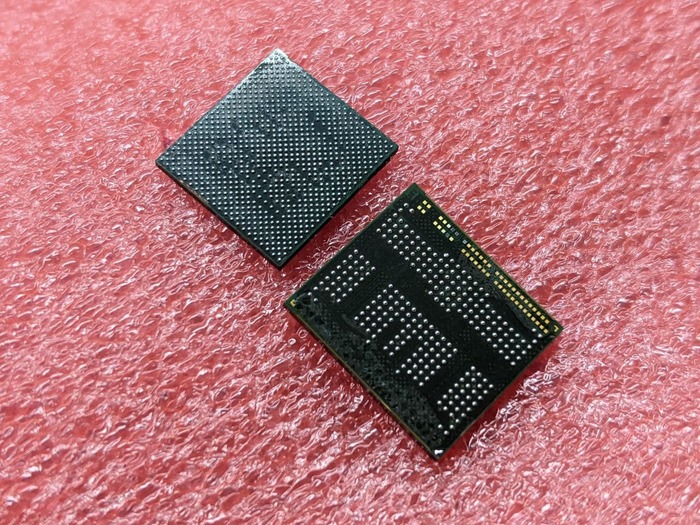

Порывшись у себя, находим нужный чип и отправляю на согласование с клиентом. Ну а пока я жду от него ответа, предлагаю насладиться озером, расположенным за нашим офисом.

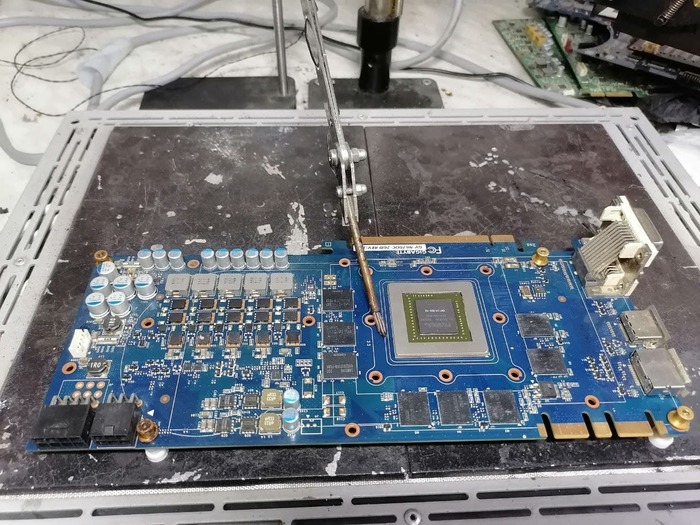

Спустя пару часов я получил ответ от клиента. Раз сказано делаем, значит делаем. Кладем видеокарту на паяльную станцию.

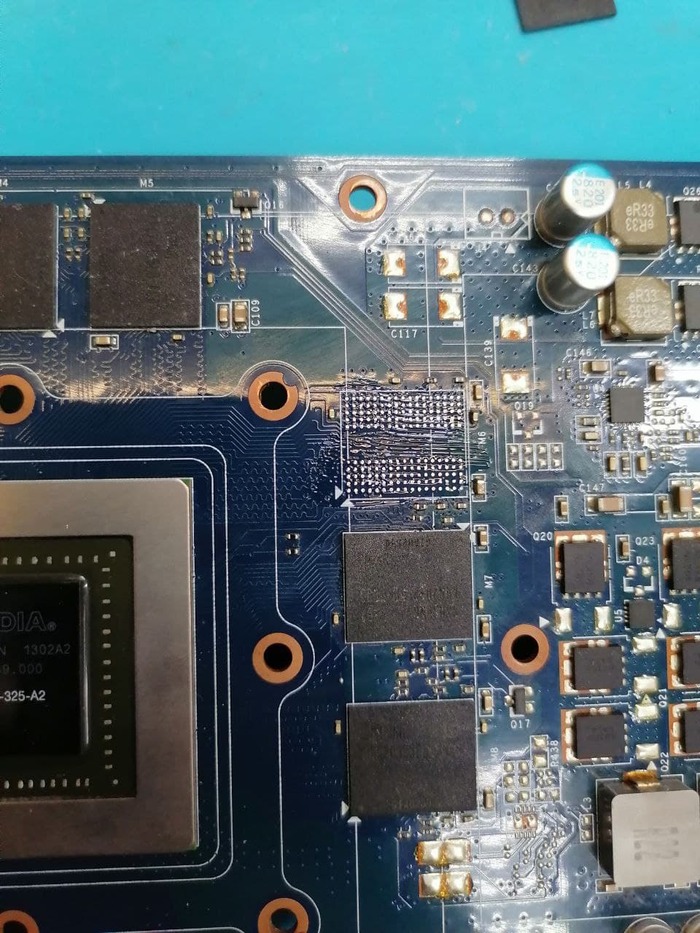

И снимаем нужный(или уже не нужный) чип памяти.

Зачищаем посадочные места, наносим флюс и центруем новый чип памяти.

Запаиваю его за кадром, собираю видеокарту и снова прогоняю тестом памяти.

Блин блинский. Ошибки. А если снова ввести секретную команду?

Урррааа
Ошибки по чипу памяти ушли. Почему же я так радуюсь, спросите вы, ведь у нас ошибки по двум чипам памяти? Пугаться не стоит, это норма для теста, если изображение берется с самой видеокарты(скажем так, резервируется для подключенного видеовыхода).
А перед началом тестирования хочу с вами попрощаться, пожелать удачных ремонтов и хорошей погоды.
Дальше будут тесты, так что перед их началом рекомендую подписаться на мой канал в телеграмме, где иногда можно увидеть пасхалки к будущим постам -
https://t.me/mr_booom4ik

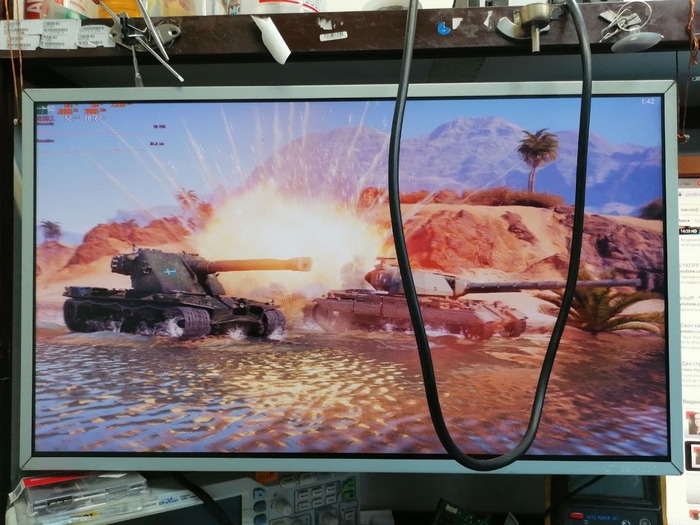

Собственно говоря, сами тесты(выбрал самые красивые и сложные, с точки зрения отрисовки видеокартой, моменты, для вашего наслаждения ):

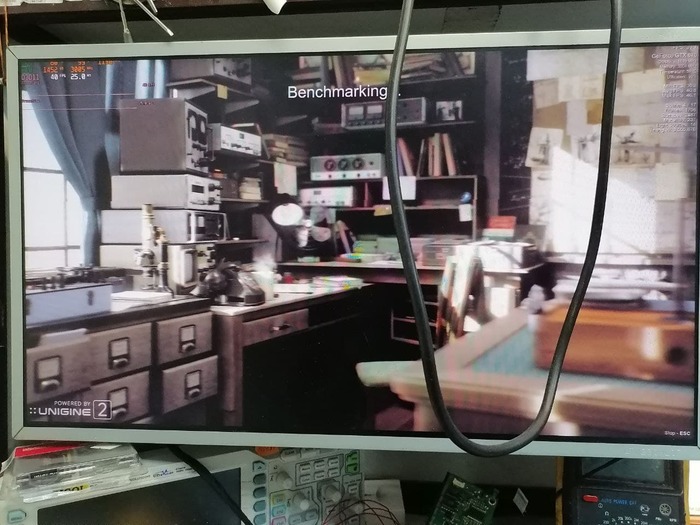

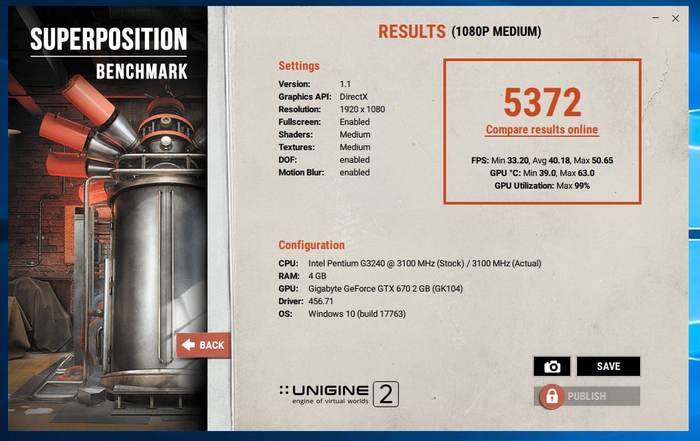

P.s.: Так же тесты проводились в программах WoT enCore и Superposition. То, что в
Superposition написана 760 не обращайте внимания, все файлы я перепутал и обнаружил только сейчас (на моменте написания этих слов). Надеюсь сильно пинать не будите, постараюсь не делать таких фатальных ошибок(


Спустя пол часа какой-то неразберихи:
Вообщем, видео с тестами(4-12сек) по какой-то причине не загружаются на пикабу, поэтому я выложу все в своем телеграмм канале.
Еще раз ссылка -
https://t.me/mr_booom4ik

Небольшое дополнение)

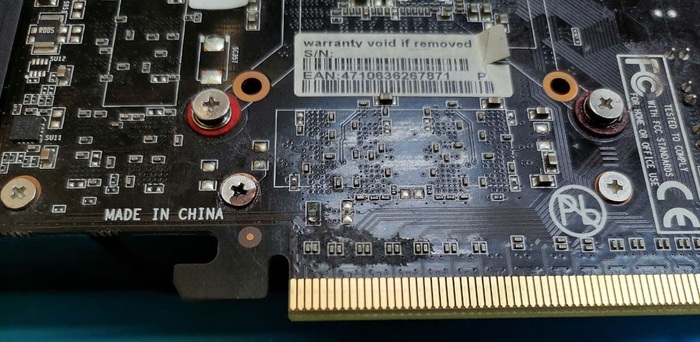

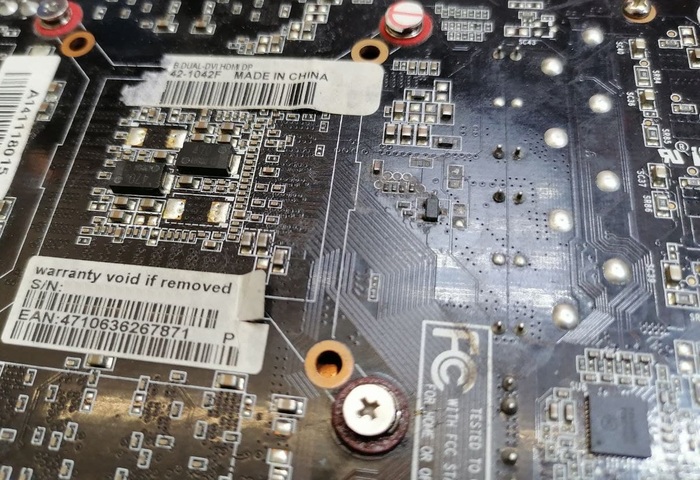

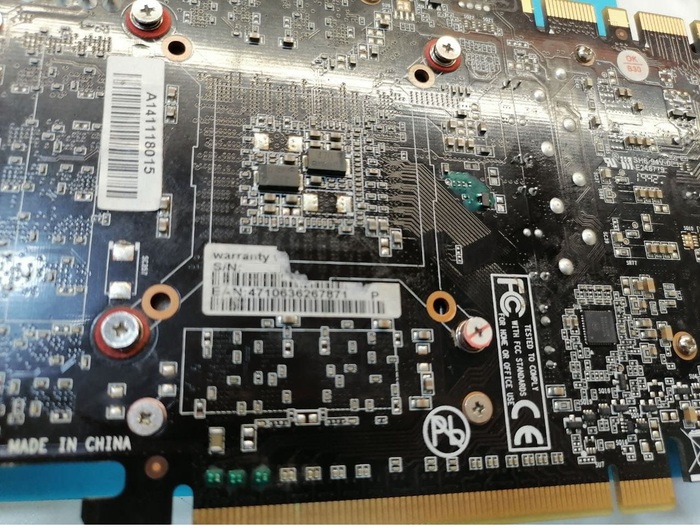

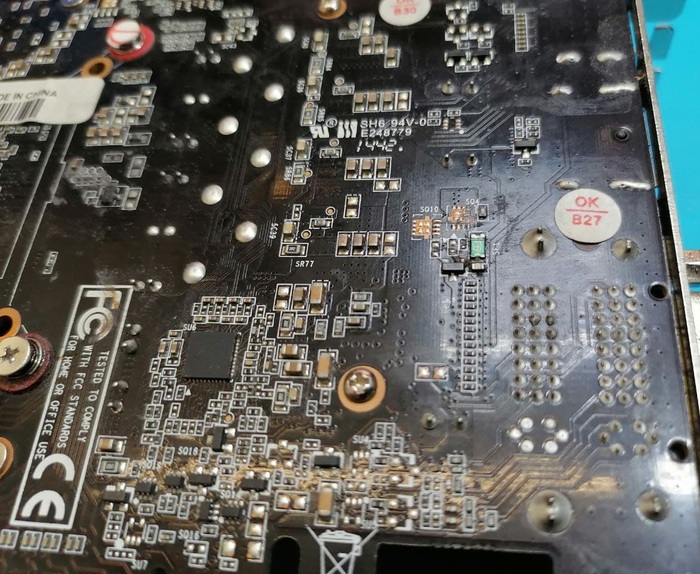

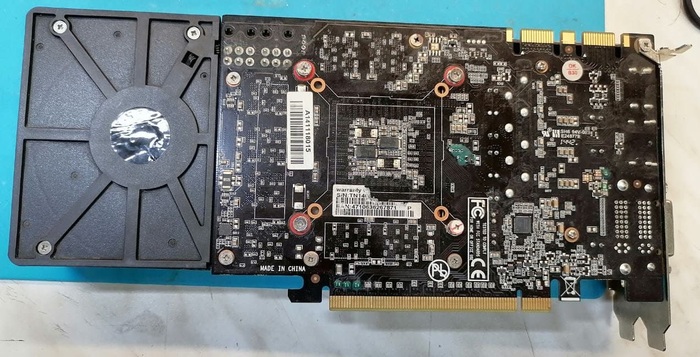

Дефект со слов владельца - залили, после этого перестала определяться в системе.. Осматриваю видеокарту и да, есть следы залития. Много следов залития...

Хорошо, подумал я, придется повозиться с поиском нужных резисторов и конденсаторов. Ну да ладно. разбираю видеокарту и …

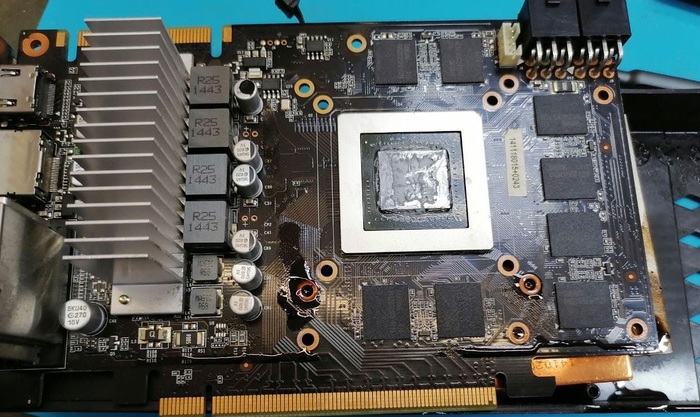

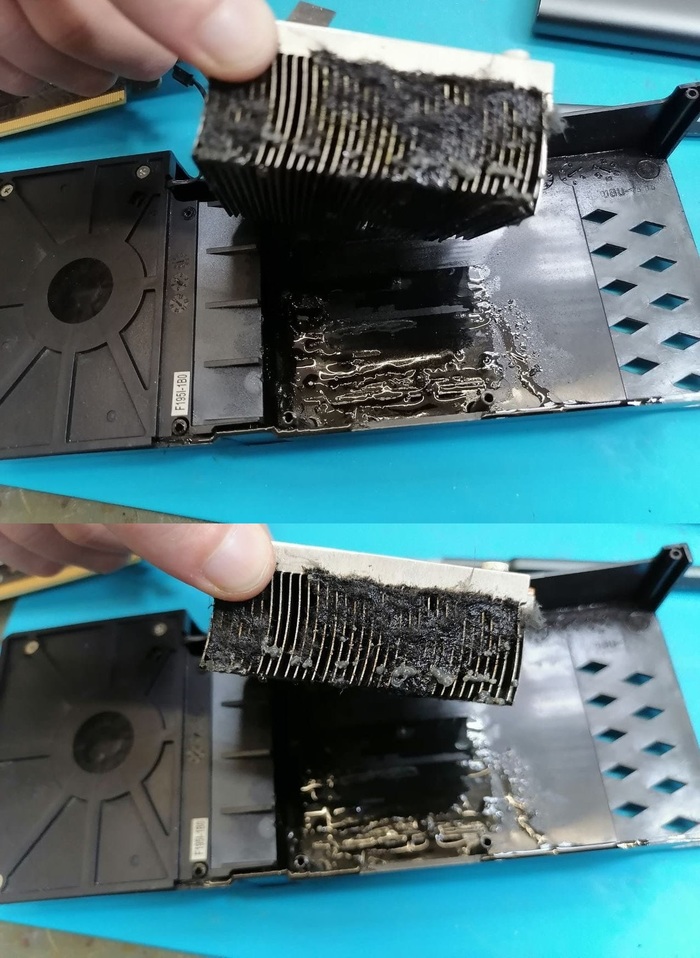

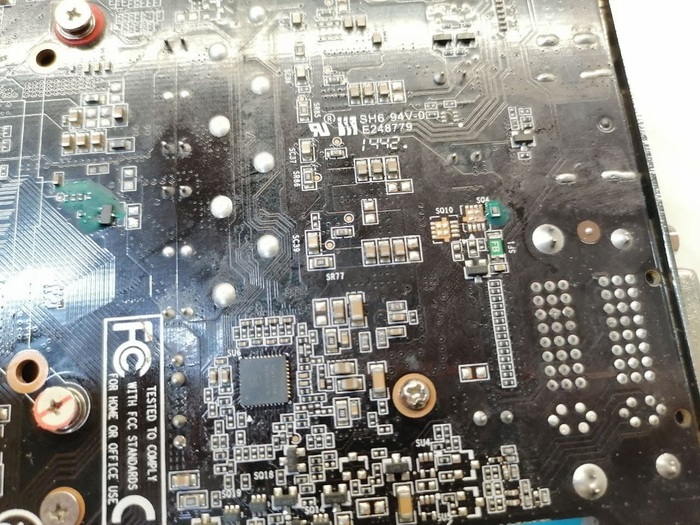

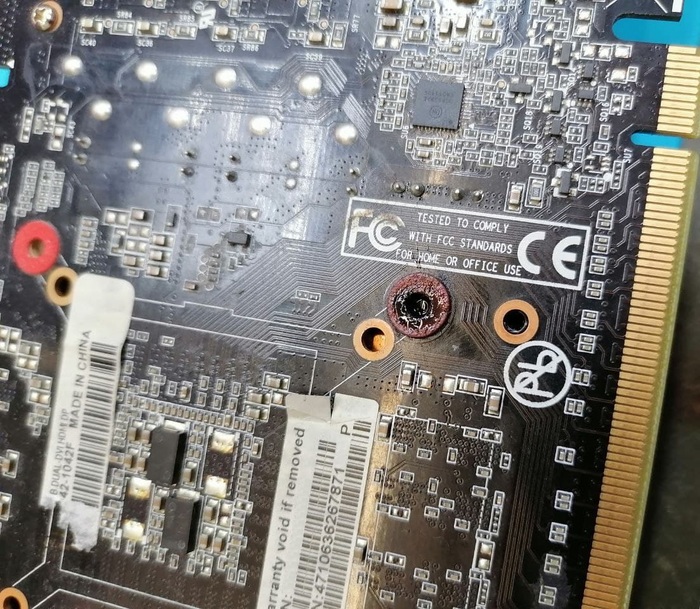

И тут я охренел. Такого я за свою практику еще ни разу не видел. Жидкость даже вытекает из под винта крепления системы охлаждения. Тяжело вздохнув аккуратно разбираю видеокарту (что-бы не замараться этой субстанцией) и просто впадаю в шок. Смотрите сами:

Мдаааа, такого я точно не ожидал...
Ладно, выставляю ценник и отправляю на согласование клиенту. Через некоторое время получаю ответ от клиента, что надо ремонтировать. Эх, не хотел я этим заниматься, но видимо придется. Меняю подгнившие элементы и запускаю ее в моем тестовом стенде.

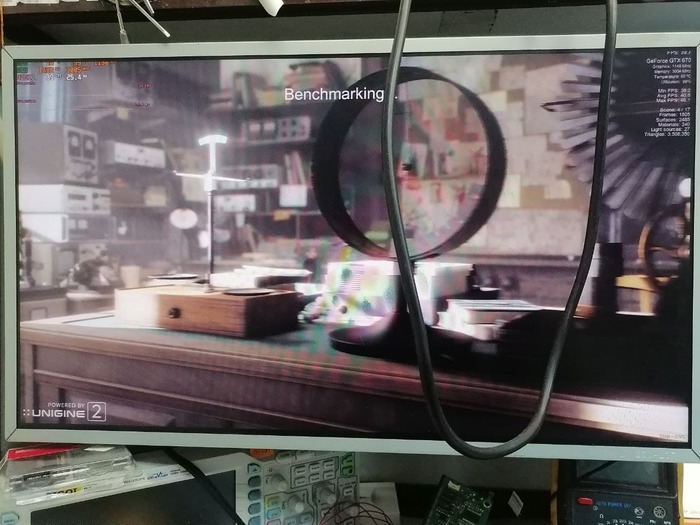

И да, карта определилась и дала картинку. Уже можно радоваться, но изображение мне показалось каким-то странным. И да, при запуске какого-нибудь теста я вижу зеленоватый оттенок, которого явно быть не должно. Делаю скриншот и на нем картинка нормальная.

С таким дефектом я сталкиваюсь впервые, поэтому решил взять время на подумать. Ну а пока я думаю, начинаю отмывать видеокарту.

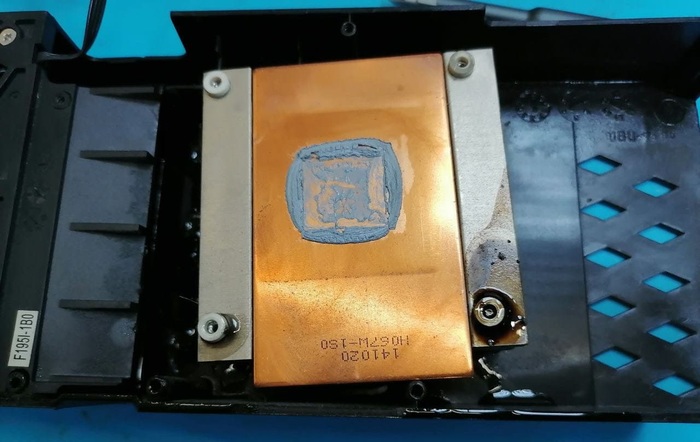

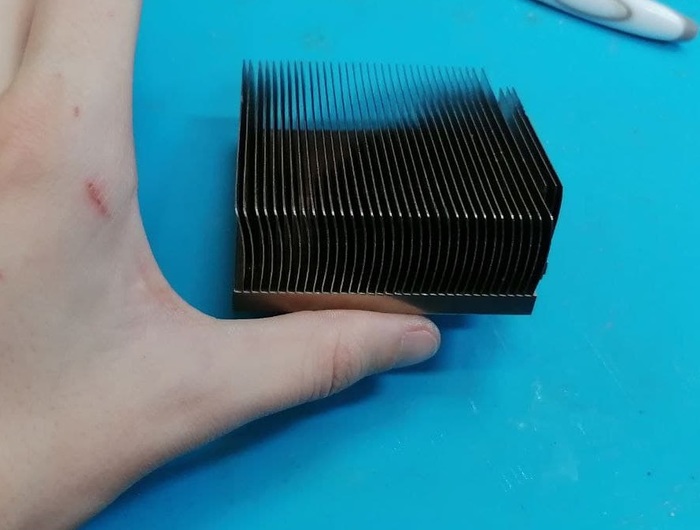

Кое как вычищаю радиатор ГПУ.

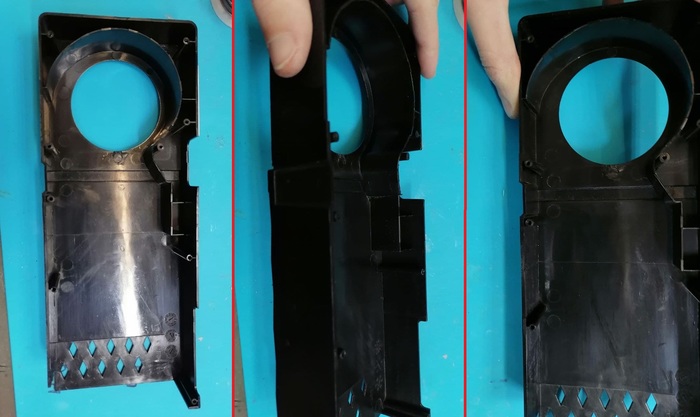

Под потоком горячей воды смываю всю жидкость на кожухе системы охлаждения (что это за жидкость я так и не понял, она очень густая, но под потоком горячей воды смывается на ура).

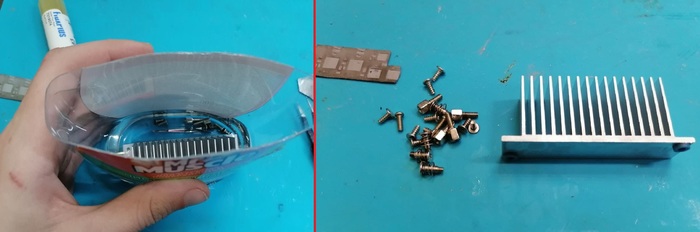

И кидаю все металлические предметы в спирт на полчасика, периодически перемешивая их.

Пока все сохло решил поискать boardview. Именно на эту карту его я не нашел, но нашел boardview на 760 от Асус. Нужные мне элементы находились в другом месте, но вооружившись мультиметром я нашел нужные мне. В итоге нашёл
отсутствующий резистор, после запайки последнего видеокарта стала показывать нормальное изображение.

Ура, я почти на финише. После полудневного тестирования заливаю все проблемные места лаком зеленкой, сушу и собираю видеокарту.

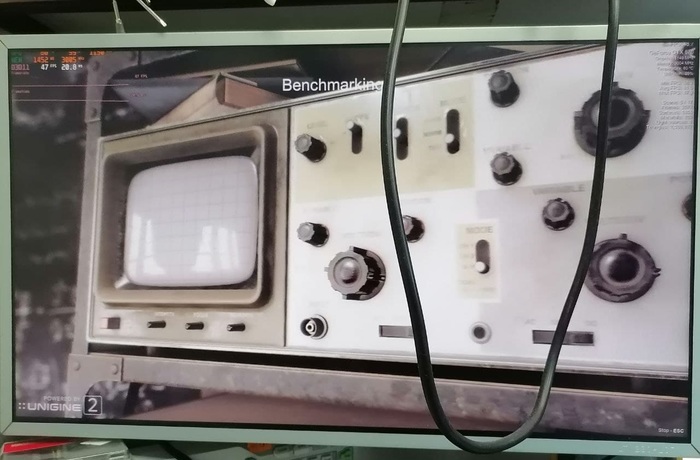

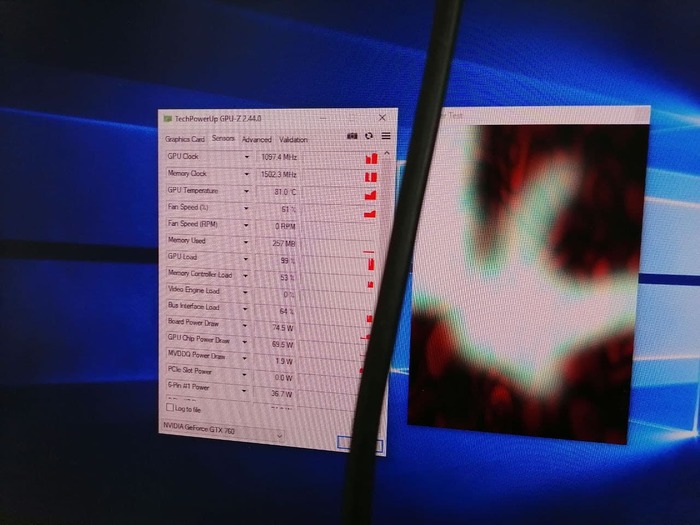

Ставлю видеокарту на несколько дневный тест:

И как итог, видеокарта работает нормально, больше никаких дефектов не обнаружено. Видеокарта уже у счастливого клиента, работает не покладая лопастей.
Ну а вы переходите в мой телеграмм канал, где можно найти много полезных ссылок связанных со мной (в том числе и сц, в котором я работаю) - https://t.me/mr_booom4ik
Удачных ремонтов дорогие друзья!
