Добавление оперативной памяти в Asus VivoBook Pro14 (часть 2)

Ну что ж продолжим...
Первая часть если кто то пропустил Добавление оперативной памяти в Asus VivoBook Pro14

Если долго всматриваться в фото платы и плату что у меня на мудернизаци можно найти некоторые отличия

Ещё есть бордвью

Это ничто иное как страпы DIMM_SEL0, DIMM_SEL1, DIMM_SEL2 два из трёх резисторов имеют расположение отличное от фото из интернета

Плата весело пискнула и показала картинку

Все тесты в том числе MemTest плата проходит, модернизацию можно считать завершенной.
Цена вопроса, стоимость оперативной памяти с необходимыми чипами + работа 7к. Почему именно определенные чипы? Потому что фото платы с другими чипами в хорошем качестве я не нашёл, а это увеличило бы время и стоимость работы, так как пришлось бы подбирать правильную конфигурацию страпов.

Показать полностью 6 1
44

Добавление оперативной памяти в Asus VivoBook Pro14

Всем привет, сегодня вкратце покажу как увеличить объем оперативной памяти в ноутбуке.

Казалось бы чего тут сложно, вот этот красавец

Неплохая конфигурация, но 8 гигабайт в наше время для ноутбука критически мало

Тут 8 чипов памяти по 1 гигабайта, а есть конфигурации с чипами на 2 гигабайта в сумме можно получить 16 гигабайт, конфигурации с бо́льшим количеством памяти я не встречал.

Оплёткой снимаем заводской припой

На самом деле обычный флюс

Выставляем согласно ключа и шелкографии

Паял без предварительного нагрева

Теперь на вторую сторону

Увы, не смотря что в сумме должно быть 16 гигабайт все равно показывает 8, процессор не понимает что памяти в два раза больше.
Но у меня есть фото подобной платы с установленной на ней памятью на 16 Гб
К сожалению больше фото вставить я не могу поэтому продолжу во второй части, залетайте если было интересно...
Добавление оперативной памяти в Asus VivoBook Pro14 (часть 2)

Показать полностью 22 2
76

OnePlus 13: "Закрыл бут - открыл ад"

Сколько уже этих OnePlus’ов было… Сколько постов написано… Сколько раз я говорил что больше не буду их писать.
Но нет, мир прошивок как сериал с бесконечными сезонами: ты вроде всё видел, но в следующей серии внезапно появляется дракон.
Сегодня я расскажу вам историю о том как сжечь 3 OTP и не восстановить телефон, как потерять надежду на восстановление и как принять тот факт что телефон кирпич по твоей вине. Но давайте по порядку, я расскажу как это было.
Сижу вообщем-то никого не трогаю, не нарываюсь на проблемы, но проблемы сами меня находят, слышу звук уведомления от телеграмм, но звук не обычный, а какой-то сверх наполненный болью, открываю:
"Евгений, добрый день.
Встретил ваш пост на пикабу:
OnePlus 13: Возвращение кирпича, или “Нам всем нужен OTP”
Попытался починить свой oneplus 13, который стал кипричем по причине идиот oem lock (был coloros, стал oxygen и в инструкции была сказано, что можно закрыть, но рут работать не буде, а по факту телефон вообще не работает теперь).
Попытался восстановить через O+ SupportTool (2.9.22) и накатывании фирмвейра для PJZ110, но при обоих оно скрашилось на 10%.
Вопрос - это вообще можно починить или только под детали?"
Я, как человек с лёгкой формой зависимости от кирпичей, сразу включаюсь. Спрашиваю детали, раскапываю, собираю инфу как следователь в “Мыслить как преступник”.

Владелец телефона, сам успешно прошил свой китайский плас на глобалку, успешно установил на нем рут, успешно воскресил сеть и казалось бы, бери да пользуйся, но наличие пункта "e-sim", ему не давало покоя. Сам лично пользуюсь этой функцией на своем iPhone, ну крайне удобно, и я понимаю почему так сильно хотелось завести эту функцию. По мнению владельца, e-sim не активировалась из-за открытого загрузчика, решение простое как 3 рубля, закрыть бут.
Бут закрылся, телефон обиделся и выпрыгнул в цифровое окно, оставив предсмертную записку в виде Red state.

Маленькая ремарка по поводу e-sim.
Активировать e-sim на телефоне для китайского рынка, не возможно, будь то iPhone, OnePlus или любой другой телефон. Для телефонов которые продаются внутри Китая, нет микросхемы e-sim. Ну нет там eSIM-чипа. От слова «совсем». И закрытие загрузчика в попытке это активировать - как закрыть гроб с самим собой внутри. В настройках она появляется из-за прошивки глобалки в него.
OnePlus 13 для китайского рынка и Oneplus 13 для глобального рынка, они как братья близнецы, с виду похожи, а вот внутренний мир отличается модемами и так далее.
Когда владелец получил кирпич, он обратился за помощью к одному из коллег по цеху. Обсуждать его компетенцию я не стану, ведь случай не совсем обычный.

Вкратце расскажу что было сделано.
Так как все трубки которые ушли в иной мир, восстанавливаются только через авторизацию, ими был куплен первый токен для прошивки. Прошивка которой прошивался телефон была точно для него 830 колор. Но при попытке прошивки, программа выдавала "какую-то" ошибку на 10%. Далее была скачана последняя прошивка на 840 колоре, куплен еще один otp, и предпринята попытка прошивки, которая закончилась тем же. Уточнив, у кого конкретно телефон прошивался, написал в личку, уточнить детали. Ведь предыстория телефона очень важна в его восстановлении.
Коллега по цеху описал проблему и рассказал ошибку которую получали в процессе. Ошибка говорила о том что прошивка не подходит для этого телефона.
По его ощущениям, там был зашит глобальный ocdt и потому авторка выдает ошибку, денег за сгоревшие otp с владельца oneplus 13 не взяли, а точнее вернули, так как оплата проводилась перед прошивкой.

Штош...
Ничего не поделаешь, придется пробовать, и самому смотреть что там и как. При прошивке телефона через super flasher, раздел ocdt не прошивается.
Для начала даем на загрузку прошивку, которой было восстановлено не один десяток кирпичей. Объясняем как работает otp, обьясняем что otp платный и ориентируем на следующие условия:
Если прошивка проходит успешно, оплачивается полная стоимость услуги, если не прошивается, а otp сгорает, его нужно оплатить по стоимости покупки.
Вариантов конечно у владельца не много, ведь в его голосе было слышно отчаяние, он уже был готов отправлять своей телефон в СПб, лишь бы восстановить.
Прошивка скачена, otp куплен, порт перезапущен для "свежести".
Быстренько указываем путь до прошивки, нажимаем все галочки которые нужны, жмем тут самую кнопку "Start flashing", обычно у меня сердечко трепыхается на 4%, ведь все свои ошибки я обычно ловил на 4%. Когда в программе увидел 5%, на лице была ухмылка 😏, которая сменилась на разочарование буквально через 5-10 секунд.
На экране красовалась ошибка, которая говорила уже лично мне, что я шью не ту прошивку и вообще пора бы уже отстать от телефона ведь ему хорошо в цифровом аду,otp сгорела, была еще одна "штука", на которую я не сразу обратил внимание, но о ней чуть позже.

Созваниваюсь еще раз с владельцем кирпича, для уточнения всего и вся еще раз. Прошу показать чем же все таки его шили, потому что мысль что там глобальный ocdt настигла и меня. В поисках удаленной папки, я увидел большое количество файлов разного рода. Файлы были для обхода авторизаций, для попытки восстановлений и так далее. Примерно в этот же момент, мысль о глобальном ocdt сильно укрепилась в моей голове.
Берем время на подумать, думаем:
"Все телефоны OnePlus с переходом на 15 Андроид, перешли на поддержку только O+Support, и хоть как то зашить туда глобальный ocdt, точно не возможно." Заглядываю в чертоги разума: "Была парочка пласов, которые ни в какую не хотели прошиваться в режиме fastboot на родном кабеле, при этом в 9008 лично у меня ни разу не было ошибок." Немного поразмышляв, звоню владельцу кирпича с предложением попробовать еще раз, но уже за мой счет, платить за otp не нужно, просто мне самому интересно, но есть пару моментов:
1)Нужен оригинальный кабель
2)Нужен другой компьютер
3)Нужно немного терпения
4)Нужен новый OTP
Помните я говорил что заметил одну странную "штуку", давайте немного о ней расскажу.
При прошивке и я и мой коллега, получали ошибку на 10% процентах, не знаю как он, а я заметил что в этот же момент 9008 порт сменился на "Сбой дескриптора устройства". Данная ошибка свидетельствует о том, что нет четкого соединения телефона и компьютера. Тогда это мне показалось странным, но я не придал особого значения. Значит покупаем новый OTP, еще раз загружаем прошивку на другом пк, еще раз проводим настройку компьютера, который по ощущениям работал раз в 5 медленнее своего предшественника. Когда все было готово, и телефон был подключен оригинальным кабелем к пк в режиме прошивки, мы получили новую ошибку, которая говорила нам. "Парни, на сегодня хватит, лимит закончился, идите спать". Пишем владельцу программы через которую шьем трубку, уточняем пора ли правда спать или можно немного подождать.
Попросили подождать 20 min и попробовать заново.
Выжидаем 40, пробуем заново, и тут странная и не объяснимая история происходит, где-то с минуту трубка прошивалась, и выдала ошибку что регион не подходит, я прощаюсь с otp мысленно, пишу админу, с непонимаем происходящего. Получаю ответ, что сервера все еще лежат и скорее всего до завтра, мой otp не сгорел, да и вообще он не должен сгорать при такой ошибке.
Так как сервера ушли спать, я пошел рыть инфу в интернете, общаться с друзьями и знакомыми которые могут что-то дельное подсказать в данной ситуации. Так же довольно плотно удалось пообщаться с админом программы, объяснив ему ситуацию со сгоревшими otp, и с тем что трубка ведет себя странно, мы приходим к такому решению, дальше дословно: "Брат, то что ты описываешь, довольно странно, завтра утром сервера возобновят свою работу, и я бы хотел посмотреть на шоу, как будешь прошивать, я подключусь к тебе". Конечно я ему описал ситуацию с тем что все ошибки которые могут возникнуть по железу устранены, так как была смена пк, кабеля и всего что только возможно.

Утром, следующего дня, примерно в 8 утра, пишет админ и говорит что можно шить трубку. Захожу в диалог с владельцем, вижу что в сети он был пару часиков назад, надеюсь он не пытался экспериментировать, а просто ему не спалось.
Через пару часиков, он вышел на связь и был готов прошивать.
Логинимся через any desk, вставляем вчерашний otp, подключаем админа через ультра вивер.
Выбираем прошивку и подключаем телефон, когда в программе было 11% и я и владелец кирпича выдохнули с облегчением и лишь админ смеялся над нами и говорил "А я же говорил что так не может быть". 6 минут прошивки и 10 минут подзарядки, вернули телефон в наш мир.

Отзыв владельца оставлю тут без изменений:
В Краснодаре на тот момент был обычный теплый четверг.
У меня возникло желание поиграться с рутом.
В конце концов почему бы и нет? Что может пойти не так?
Двумя часами позже я сидел на форумах и искал способы анбрикнуть oplus 13.
Ничего не помогло, но я нашел один местный сервис.
Будучи полным уверенности, что завтра всё будет хорошо я заснул.
И в очередной раз ошибся.
Восстановление шло планово: удаленный доступ - китайская оболочка - отп - 4% - 10% - ошибка
Снова: удаленный доступ - китайская оболочка - отп - 4% - 10% - ошибка - возврат денег - полёт в космос на личной тяге.
Я выставил телефон на авито и, скорее от безысходности стал ползать по форумам.
И нашел его - Евгения. Небольшой спойлер - будущего спасителя меня, моего телефона и в целом хорошего человека.
Обычный пост на пикабу про восстановление телефона вселил в меня надежду и "да что я ещё теряю" - написал.
Ответил быстро.
Подключился - китайская оболочка - отп - 4% - 10% - ошибка
Но на этом не все! Продолжили копаться дальше.
В какой момент хотелось остановить Евгения и сказать - да брось его, ему уже ничто не поможет.
Но нет.
"Мне самому интересно разобраться"
Благодаря настойчивости и, видимо, личному интересу телефон был доковырен.
удаленный доступ - китайская оболочка - отп - 4% - оишбка - сервера лежат
Черт. Ладно. Завтра. Как поднимутся.
удаленный доступ - китайская оболочка - отп - 4% - 10% - 11%- 100%.
Телефон заработал. Я счастлив. Евгений счастлив. Китайцы из onepluse видимо тоже счастиливы.
В общем. Редко бывает когда человек занимается тем что ему нравится так ещё и получает за это деньги. Евгений, судя по его интересу самому разобраться - именно тот человек.
Надеюсь его работа и бизнес будут процветать, а от меня же - оплаченный счет, слова благодарности (спасибо) и отзыв :)
Удачи!"

P.S. Если ты всё это дочитал - ты точно не случайный зритель. Ты - наш человек, а значит тебе будет интересно в моем телеграмм канале.

Показать полностью 2
320

Можно ли зажечь люминисцентную лампу без дросселя?

Привет, Пикабу!

В интернетах гуляет много видео на тему того, можно ли зажечь люмку через лампу накаливания вместо дросселя. Авторы видео сходятся на том, что нет, нельзя. Как выяснилось, есть нюанс.

Рассмотрим классическую схему подключения люминисцентной лампы:

Здесь дроссель подключается последовательно лампе и служит двум целям: первая - это ограничение тока через лампу (реактивное сопротивление), а вторая - кратковременный всплеск напряжения на лампе порядка 400В при размыкании контактов стартера за счёт явления самоиндукции. Всплеск напряжения служит для начального пробоя газа и запуска лампы. После запуска напряжения на лампе падает до 60-80В.

Что будет если мы заменим дроссель активной нагрузкой в виде лампы накаливания?

Лампа накаливания также сможет поддерживать рабочий ток через люмку, т.к. лампа накаливания - это активное сопротивление. А вот реактивный выброс напряжения в момент старта лампы уже создать не сможет.

Для эксперимента возмём современную лампу Philips 18Вт и подключим по классической схеме:

Помигав немного стартером (там внутри неонка с биметаллическим замыкателем), лампа без проблем стартует. Теперь заменим дроссель лампой:

Лампа вспыхивает в такт стартеру, немного горят электроды лампы и старта, как и ожидалось не происходит - нет нужного для старта высоковольтного всплеска. Фиаско? Не совсем. Поставим вместо современной лампы советскую ЛБ20:

И, немного помигав стартером и накалкой, люмка вдруг уверенно засветилась:

Почему так произошло? Дело в том, что советские лампы разрабатывались по образцу американских в те времена, когда бытовое напряжение в СССР было 127В, соответственно дроссель вместо 400В мог дать не больше 250, поэтому в лампах содержалось бОльшее количество ртути для запуска с более низким напряжением. Сейчас у нас в сети напряжение 230В, которого без проблем хватает для запуска люмки советского (или американского) образца. Так что такие схемы подключения - не миф :)

Пикабу познавательный.

Пост в формате видео на Рутубе и ВК:

P.S. Сейчас мы занимаемся восстановлением архитектурной подсветки одного из домов серии П3 и находимся на завершающем этапе - заказ остекления. Если вдруг будет желание внести посильную финансовую помощь или даже получить оригинальные сувениры, велкам по ссылке: https://planeta.ru/campaigns/p3light

P.P.S. Посты на Пикабу по теме: Встроенная подсветка первых домов серии П3

Показать полностью 5 2
1178
Сообщество Ремонтёров

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век

Попался мне тут один комментарий:

<a href="https://pikabu.ru/story/ubiytsyi_tekhniki_ili_o_vreditelyakh_v_sfere_remonta_ipad_pro_2021_vek_12941692?u=https%3A%2F%2Fpikabu.ru%2Fstory%2F10_let_spustya_samsung_galaxy_note_4_12878743%3Fcid%3D357339996&t=%23comment_357339996&h=8ef5de25f9352ea92dda65b70a00b1a594afe764" title="https://pikabu.ru/story/10_let_spustya_samsung_galaxy_note_4_12878743?cid=357339996" target="_blank" rel="noopener">#comment_357339996</a>

#comment_357339996

А рекламироваться, принижая коллег - это такой себе приёмчик.

Можно, при условии что это не коллега, а вредитель и сейчас на очередном примере это расскажу.

Есть, был, ipad. 2021 век с целюляр

Короче с модемной частью и симкартой)

В момент обновления этот модем пропал в системе и симка отказала.

Ipad был активен и можно было пользоваться только wifi, но решили отнести в сервис, где

Итог:

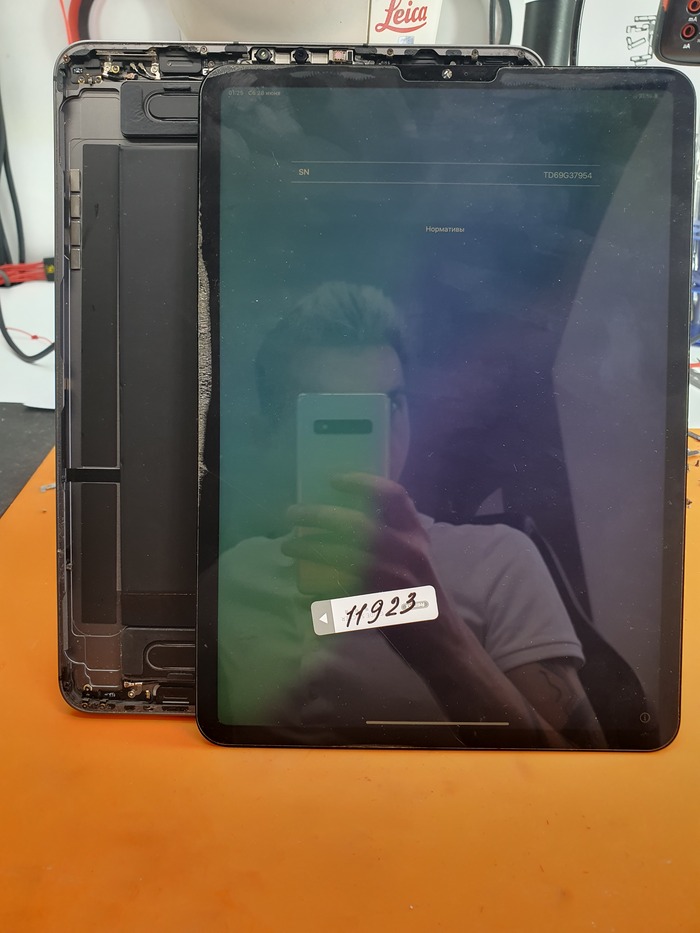

Висит на начальном экране активации, уничтожены данные и выдан без ремонта с невозможностью больше им пользоваться.

И что же там делали "профессионалы" со стажем 5 лет?

Реболлили модем.

А как?

Наверное руками через своё же очко.

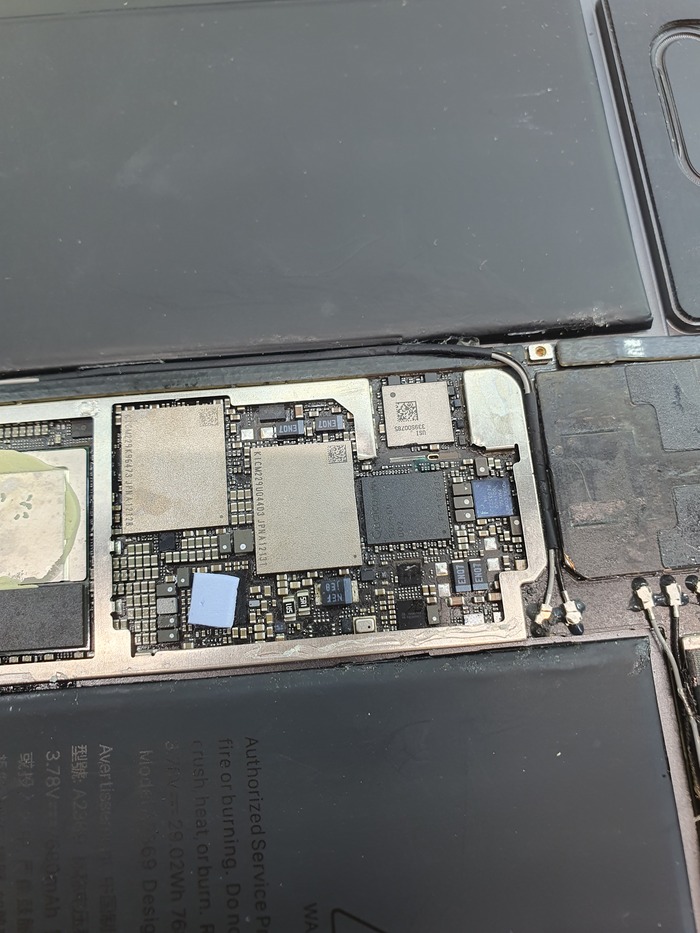

Теперь по диагностике.

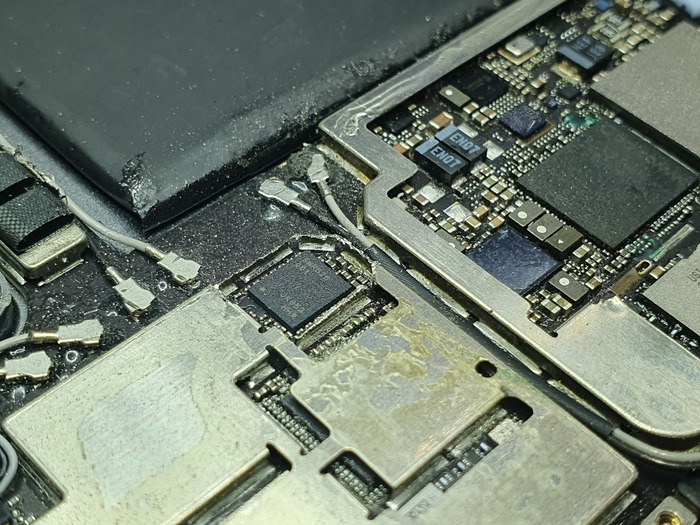

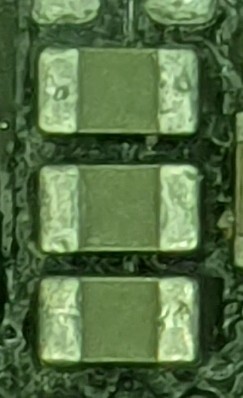

Первое же попадание мультиметром в конденсатор обнаружило сплошное замыкание по линии питания ядра модемного процессора (синяя стрелка), а погуляв по конденсаторам, нашёл заниженное падение напряжения на линии питания усилителей (красная стрелка)

Так же рядом повредили микру esim, но это на потом.

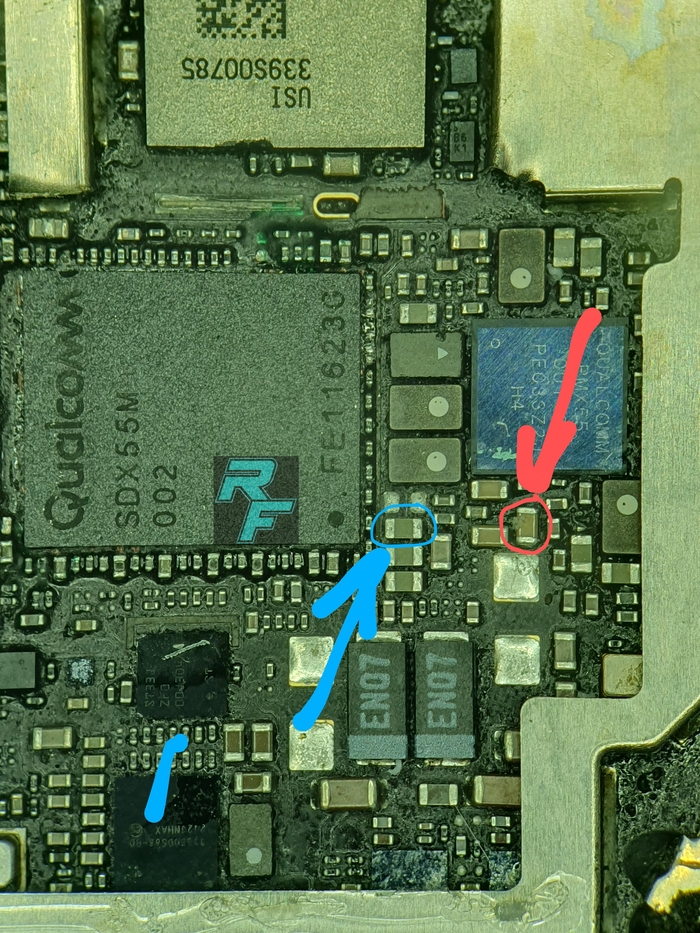

Мультиметра в том сервисе видимо не существует, о чем говорит отсутствие характерных точек на конденсаторах.

Верхний - это я ткнул и больше таких точек не было

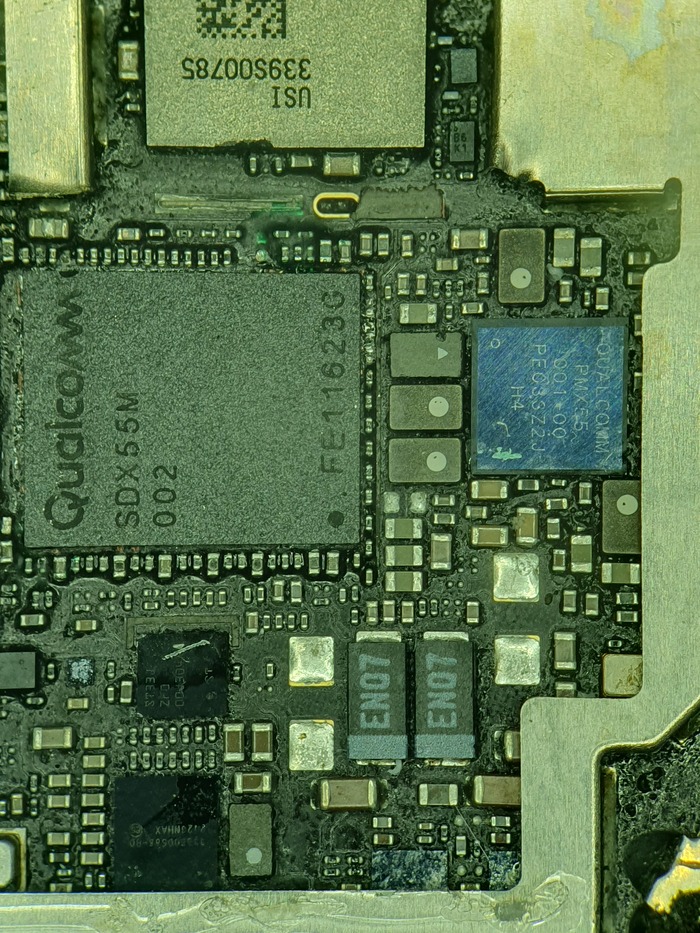

Тут сплошное замыкание, а значит есть вероятность, что криво посадили модем и под ним слиплись шары.

Снимаю:

Тут сразу виден уровень пятилетнего стажа работы.

Зачем реболлить модем, если проблема возникла при обновлении? Где логика? Я вот тоже не знаю.

Переделываю, восстанавливаю маску и заново порванные ими дорожки

Но, увы. Коротыш остался.

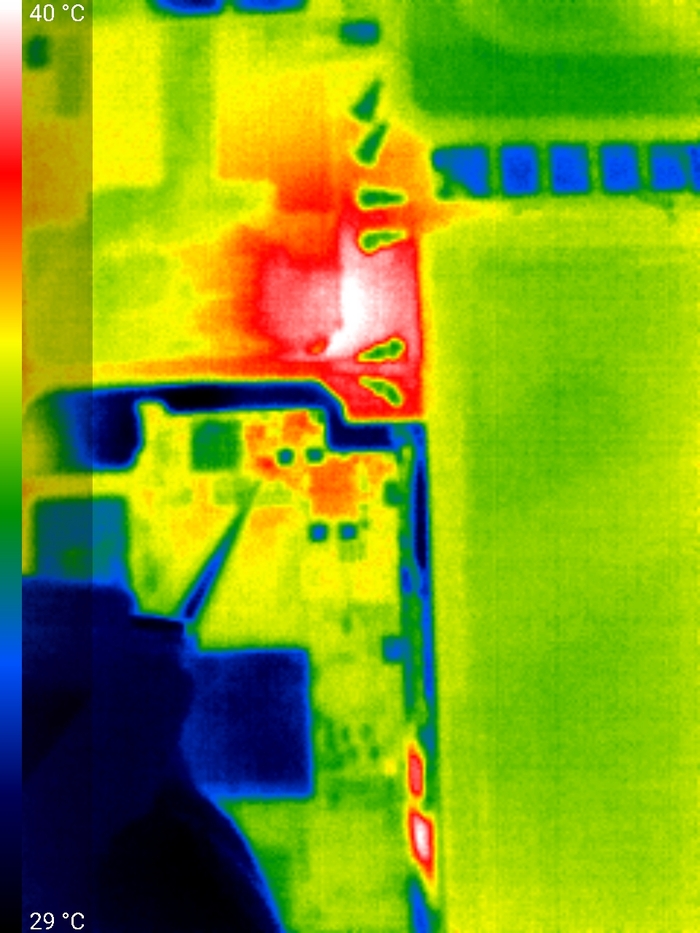

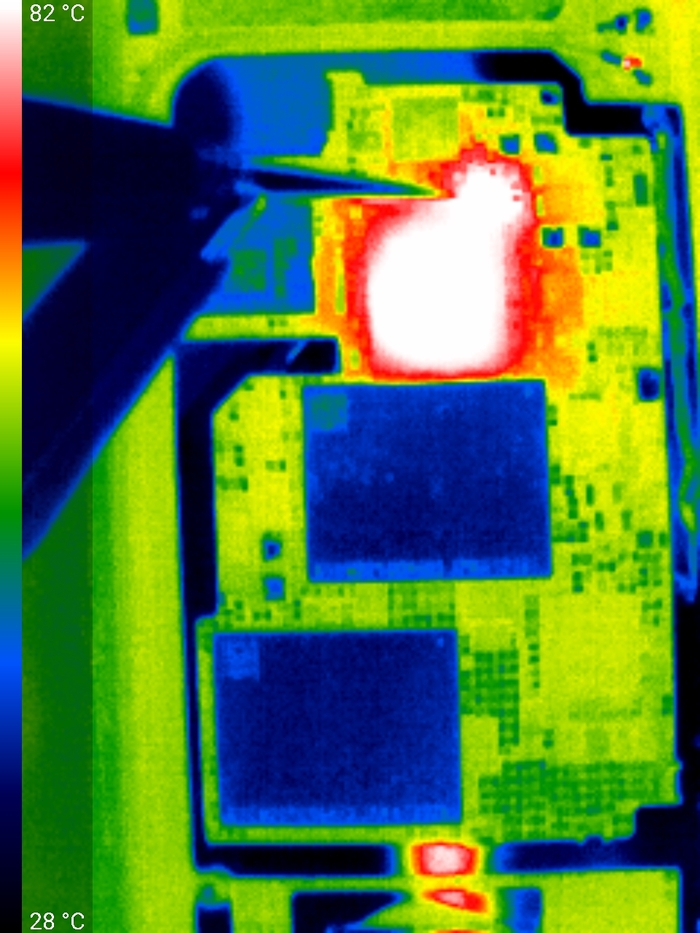

Достаю тепловизор, подаю сюда 0.9в и вот картина:

Поломанный кристалл модемного процессора при демонтаже.

Вот Вам и стаж 5 лет. Не опыт, а стаж.

Этот планшет - всё! Запчасти. Сделать тут ничего нельзя. Модем привязан к процессору m1 и поможет замена платы за 80% от стоимости нового планшета.

А хотите узнать реальную причину неисправности?

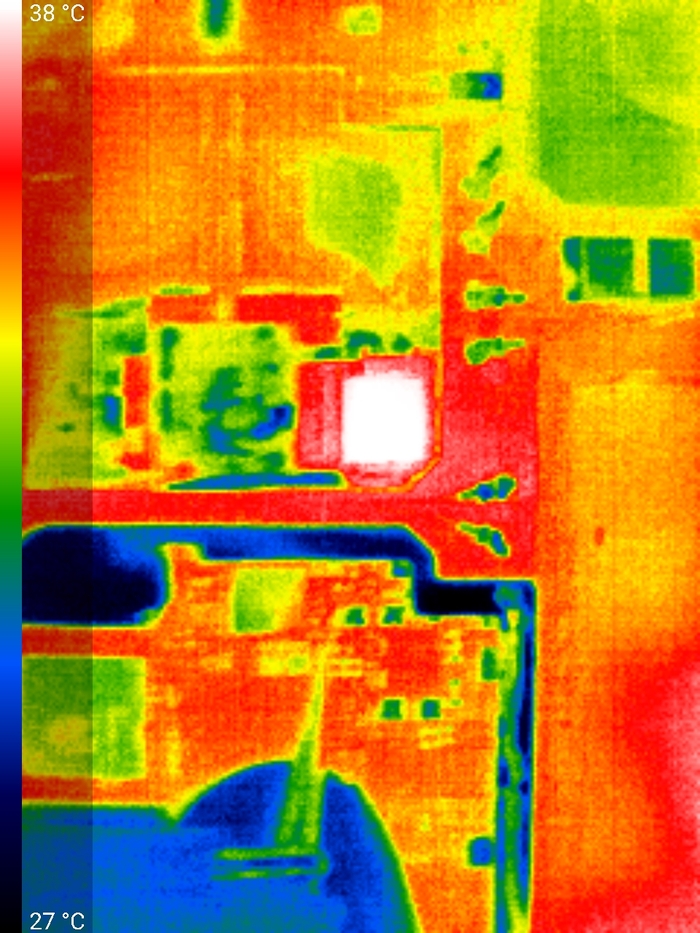

Подаю 1в принудительного питания на линию, отмеченной красной стрелкой (она никак не связана с самим модемом вообще)

Кипятится вообще в другой стороне платы, на сантиметр выше и что там?

Трансивер...

Который не привязан и его можно было бы заменить и отремонтировать планшет...

В общем. Сервис своим незнанием убил планшет, я не заработал денег, а клиент потерял устройство.

Я заработал лишь 2000р за диагностику, но что такое 2000 в Москве? Кофе с булочкой, не более.

И с чего мне уважать таких вредителей, которые не могут купить самый даже всратый мультиметр за 100р и ткнуть по конденсаторам, посмотреть схемы и сделать как нужно?

Денег на оборудку жалко? Ну так это можно было отбить за один ремонт.

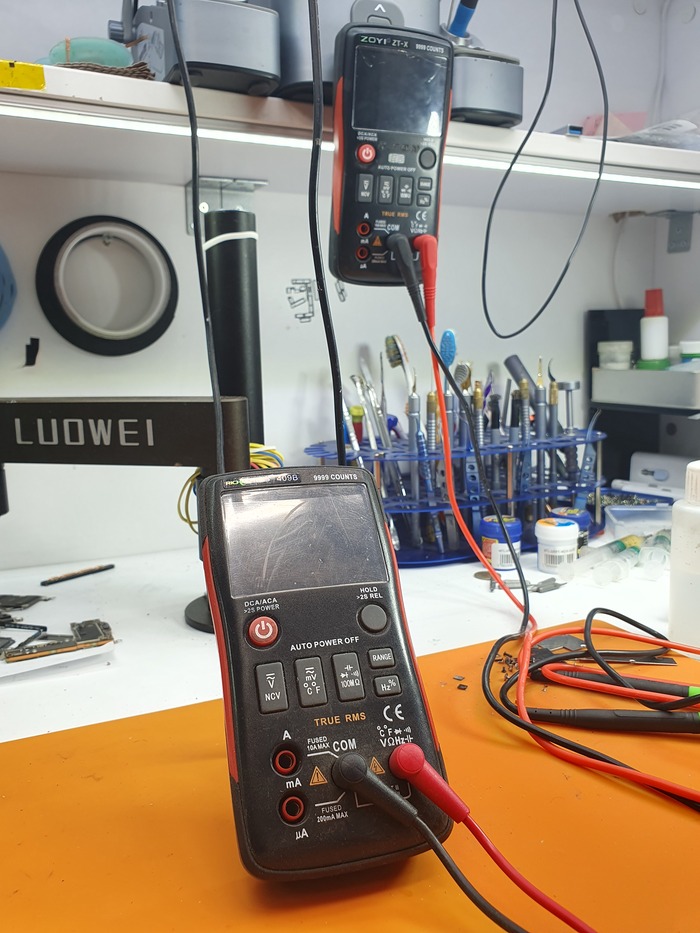

Я вот держу у себя не только 2 мультиметра

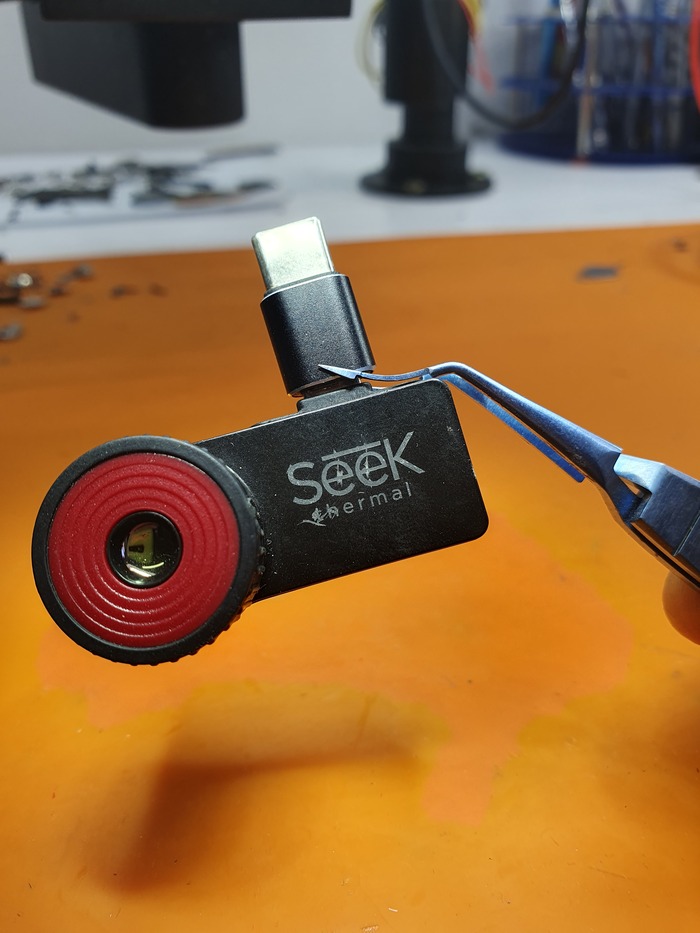

А также недорогой тепловизор:

И этого достаточно, чтобы отдиагностировать 95% неисправностей такого рода.

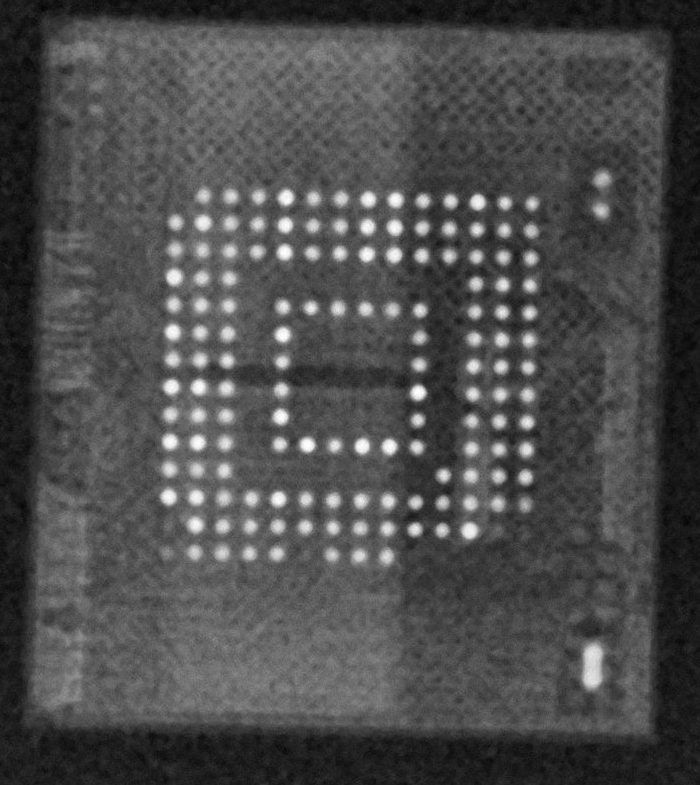

Не, есть ещё рентген, но это уже мои заморочки для более детального рассмотрения чипов, не вскрывая их:

Ну либо дороги в слоях платы смотреть

Но это уже лирика.


А задать вопрос по ремонту и правильной диагностики только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorola

HTC

Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1, m2 и скоро m3:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1 и m2 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Показать полностью 20
70

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С

Я постоянно мониторю рынок и давно хотел купить ушатанный Геймбой, чтобы заменить в нём всё, кроме главной платы. Да, отчасти теряется эстетика оригинального устройства, но зато в него можно поиграть. Мне не нравится играть в современные китайские консоли, а вот побегать в Castlevania, Kirby или Pokémon на старом «кирпиче» иногда очень хочется. Но глаза начинают вытекать уже минут через пять. В общем, донор был куплен за 1 000 рублей, а набор для модификации заказан за 7 000 рублей + флеш-картридж за 1 100 рублей.

Слева лежат остатки от донора, а справа - уже собранный новый Геймбой

Слева лежат остатки от донора, а справа - уже собранный новый Геймбой

Ремонт

Мой донор был нерабочим. До меня его уже пытались починить и явно искали проблему в экране. Но вот в чём фишка: на поздних консолях, типа Nintendo DS, устройство не включается, если есть проблема с верхним или нижним экраном. А вот ранние модели, такие как Game Boy DMG, запускаются даже без экрана. При подаче питания должен загораться красный светодиод и стартовать игра, то есть звук будет, даже если картинка не появляется. Так вот донор на питание не реагировал никак. Значит, проблема в питании. Разбираю консоль.

Слева - плата для экрана, кнопок и динамика. Справа - для чтения картриджей и питания

Слева - плата для экрана, кнопок и динамика. Справа - для чтения картриджей и питания

Видео

А если вам интересно посмотреть видео всего процесса, то я, как обычно сделал и видеоролик. Спасибо за ваши просмотры, лайки и подписки на Ютубе. На таких маленьких каналах, как мой, они сильно помогают продвигать контент!

Возвращаемся к ремонту

Сразу смотрю глубже, а именно на маленькую плату питания. Там была коррозия; я всё почистил и нашёл два обрыва. На один кинул перемычку, другой просто щедро залудил.

Видно много мест, где я снял коррозию вместе с маской. Потом маску лучше восстановить

Видно много мест, где я снял коррозию вместе с маской. Потом маску лучше восстановить

Сразу проверяю. Светодиод загорается, динамик воспроизводит музыку из Тетриса, но экран молчит. Покопался в дисплее: до меня его чинили до нерабочего состояния. Внутренний шлейф надорван, основной шлейф явно прогревали. В общем, с дисплеем я ещё повожусь на досуге, но, скорее всего, он мёртвый. Самое обидное - потратить несколько часов кропотливого труда на восстановление и затем увидеть, что экран весь в битых пикселях и полосах по горизонтали и вертикали. А такое уже не лечится.

Начинаю модификацию

Плата питания работает, чтение картриджей работает, значит, можно начинать модификацию. Ведь именно эти платы нам пригодятся, а всё остальное - не очень.

Связочка плат по центру пойдёт в мой ультимативный Геймбой, а всё остальное - нет.

Связочка плат по центру пойдёт в мой ультимативный Геймбой, а всё остальное - нет.

Ещё при разборке увидел, что многие стойки, в которые вкручиваются болтики, сильно растрескались. Так что у корпуса не только косметические потёртости, но и более существенные проблемы. Начинаю сборку. В комплекте к корпусу идут новые кнопочки, резиночки, болтики, контакты для батареек и плата под кнопки и экран с новым динамиком.

Всё новенькое и чистенькое

Всё новенькое и чистенькое

А потом нужно аккуратно вставить и вклеить «бутерброд» дисплея. Дисплей ламинированный, то есть на него заранее наклеен защитный пластиковый экран, который у донора был утерян.

Так выглядит изнутри

Так выглядит изнутри

К дисплею сразу подключается плата и приклеивается к нему. От мини-платы идёт шлейф на основную плату.

Тут довольно жёсткий коннектор, подключать нужно аккуратно

Тут довольно жёсткий коннектор, подключать нужно аккуратно

Подключаю шлейф и можно прикручивать плату, чтобы закрепить сборку в корпусе, особенно кнопки, которые норовят выскочить.

Тут ничего сложного

Тут ничего сложного

С левой частью всё. Теперь устанавливаю оригинальную плату. А между ними лежит шлейф, который как раз эти две платы и соединит.

Новые платы, конечно, выглядят аккуратнее

Новые платы, конечно, выглядят аккуратнее

Прикольно, что плата с батарейкой и USB-C-разъёмом вставляется как обычный блок батареек - к плюсовому и минусовому контакту оригинальной платы. А вот снизу контактов нет, но «железяки» под них в комплекте есть. Так что, если плата накроется, всегда можно быстро восстановить оригинальную конфигурацию на четырёх AA-батарейках.

Ох, рано я вставляю батарейку...

Ох, рано я вставляю батарейку...

Собирается всё действительно просто. Главное - не торопиться и делать аккуратно. Нужно вставить тугой шлейф? Найди удобное положение и аккуратно, но настойчиво вставляй.

Перепробовал 3–4 положения и нашёл удобное. Кстати, видите, какое аккуратное отверстие для зарядки?

Перепробовал 3–4 положения и нашёл удобное. Кстати, видите, какое аккуратное отверстие для зарядки?

Хочешь закрутить корпус? Не забудь, что под батарейкой есть два болтика. Сначала закрути их.

Слева и справа по болтику

Слева и справа по болтику

А потом меня ждала хорошая новость и плохая.

Хорошая - всё работает. У дисплея много режимов, они переключаются нажатием на колёсико, которое в оригинальном Геймбое регулировало контрастность. Вот карусель со всеми режимами.

Первые два нравятся больше всего: первый будто воспроизводит оригинальный цвет картинки

Плохая новость - в левом нижнем углу есть битые пиксели. Их почти не видно; в некоторых играх они вообще пропадают из виду.

На некоторых цветах дисплея они особенно заметны, но в играх практически незаметны

На некоторых цветах дисплея они особенно заметны, но в играх практически незаметны

Я всё равно написал производителю, и он предложил мне 5$ или замену. Я выбрал замену, которую отправили в тот же день. Приятно удивлён! Осталось дождаться нового дисплея — надеюсь, он будет идеальным!

Вместо kore — more

Вместо kore — more

Вот такая история. Как видите, ничего сложного в такой модификации нет: нужно найти рабочую плату, а дальше просто аккуратно всё собрать в новом корпусе. Даже паять не придётся. Мне, конечно, больше нравится возвращать к жизни старые консоли, но иногда хочется поиграть в классические игры в оригинальном форм-факторе, но без мучений.

Пишите, если есть вопросы, подписывайтесь на блог тут и на YouTube!

Показать полностью 22 1
490

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6

Сегодня я расскажу как самсунг уже 6 поколений делает трубки, которые долго не живут и в один момент весело хрустят и перестают подавать признаки жизни)

Но для начала, как всегда, — контекст.

Самсунг наклепала уже 6 поколений своих раскладушек, где много раз меняла конструкцию, а в 6 флипе так вообще завезли влагозащиту по стандарту IP48. Правда если утопите вашу вундервафлю, то официалы в гарантии вам откажут. Так что лучше держать свои флипы подальше от водички)

И хоть шарниры стали ломаться реже со времен первых флипов, но главную проблему самсунг так решить и не удалось, а именно лопающийся межплатный шлейф на сгибе. Так что даже трубки, которым нет и года иногда складываются и больше не включаются.

И это все при том, что флипы стоят по 100к вечнодеревянных славянских рупий, и их выпускают уже 6 лет, в то время как хуавеи как то научились делать свои раскладушки без подобных проблем с помощью одной миска рис и кошка жена. Но капиталистической Корее до социалистического Китая как до китайской границы пешком)

Так что даже спустя столько лет складные самсунги отъезжают в мир иной по одной и той же причине)

Знакомьтесь, Samsung Z Flip 6.

Пока непонятно что с ним не так? А если разложить?

Опа, а внутренний экран то не включается)

И казалось бы в чем проблема, просто умер внутренний экран, а вот и неправильный ответ, и дальше я покажу почему)

Официалы вообще загнули за него 35к за замену дисплея, а сколько мы денег сэкономим в итоге клиенту узнаете в конце поста)

Для начала кидаем дорогущий раскладной кирпич на сепаратор и снимаем обе задние крышки.

Подкидываем новый межплатный шлейф.

И дисплей внезапно оказывается жив, цел, орел)

А знаете почему так происходит? Потому что самсунг неправильно производит и укладывает межплатный шлейф и он ломается на сгибе при складывании.

Причем к этому шлейфу подключена половина телефона, в том числе второй аккумулятор, внутренний дисплей и беспроводная зарядка. Так что флипы при повреждениях межплатного шлейфа перестают заряжаться, включаться, а в нашем случае полностью перестал показывать внутренний экран.

А раз виноват именно межплатный шлейф, то нам теперь придется разобрать весь телефон чтобы его заменить, потому что самсунг мало того что сделала ненадежную конструкцию, так еще и поставила на этот шлейф целую противоугонную систему, с которой нам придется весело повозиться, так что приступим)

Для начала снимаем рамки с дисплея.

И выклеиваем до одурения дорогущий дисплей из рамы.

И вот только теперь видим прямо между шарнирами тот самый шлейф.

Кстати шарнир оставили от 5 флипа, потому что это реально лучший шарнир на рынке. Работает безотказно даже если его забить грязью и при желании чистится в идеал.

Но и это еще не все, ведь для того чтобы его вытащить придется разобрать весь шарнир, потому что он идет прямо под металлической пластиной.

А загнут он вообще как хрен пойми что)

Только прикиньте, шлейф загнут аж 10 раз. 10 РАЗ КАРЛ!

Придется еще дополнительно снять среднюю планку и вынуть шлейф с внешней части)

Затем достаем новый межплатный шлейф.

И устанавливаем его по обе стороны шарнира загибая его хренову гору раз, потому что так задумал один корейский гений)

Собираем все это месиво обратно и проверяем что все нормально складывается.

Возвращаем на место акриловые проклейки.

И собираем всю эту жесть обратно.

Проверяем собранную вундервафлю)

Складывается нормально, но нас интересует как он раскладывается)

А раскладывается он теперь шикарно)

Дисплей теперь работает, а замена шлейфа без чистки шарнира вышла в 12900р. С чисткой вышло бы 14900р. Такие дела)

Кстати многие спрашивают что будет если дисплей весело хрустнет в процессе ремонта? И ответ простой – купим дисплей за свой счет и поменяем его бесплатно, а цена для клиента не изменится. Такие дела)

Гарантия на ремонт 365 дней.

г. Санкт-Петербург.

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы с мастерами)

Показать полностью 19 2
24

Как я встретил ваш Infinix

Сегодня я вам расскажу историю в которой будет все, и взлеты и падения, непонимание происходящего, легкое недоумение и щепотка везения.
Значит имеется Infinix Note 40 Pro, казалось бы с легкой проблемой, блокировка по гугл аккаунту.
Данный телефон выпускается на базе мтк процессора, а это значит что он должен быть в поддержке програматоров типа AMT или TFM или того же Unlock tool. Да так и есть, во всех 3 заявленных программаторах, есть поддержка данной модели, но так ли это на самом деле?
Скажу заранее, я буду использовать не только эти программаторы. Но давайте по порядку и с самого начала этой увлекательной истории, говорю сразу это будет леген(подожди подожди) дарно.
Получаю стандартный запрос на снятия блокировки, от коллеги по цеху, не вникая в подробности, отвечаю одобрительно и приглашаю к себе в офис. Конечно же хотелось с минимальными затратами по времени, добиться максимального результата или как это называю "сделать в касание". То есть, клиент приезжает, садиться на диван, подключается к Wi-fi, а за это время его телефон готов. Ведь если поддержка есть аж у 3-х программаторов, все же пройдет без проблем? Хотя на крайний случай всегда существует Meta Mode.
И так давайте еще раз знакомиться с нашими героями и по совместительству моими друзьями.

Амт
"Хочет быть мастером на все руки, а в итоге может только BBK"
Ну, конечно, Тед - это Android Multi Tool
Мечтатель, романтик, зануда. Пытается быть универсальным, но всё равно криво жмёт кнопку Reset FRP, особенно на Tecno, слава Богу знает, как быстро убрать ошибку.
Обещает, что сейчас всё сделает, но в итоге ты сидишь три часа и ждешь, когда же он заработает.
Поддерживает всё подряд: и ADB, и Fastboot, и Reset, и FRP, и “обещания в стиле «я нашёл ту самую прошивку»”.

Unlock Tool
"Если бы прошивка была баром - он бы снимал по три телефона за ночь."
Ну кто ещё, как не Unlock Tool, может быть этим самоуверенным альфачом Барни? Каждое утро запускается с фразы: “LEGEN… wait for it… DARY UNLOCK!”. Его все знают и любят всегда и везде, он принимает любой вызов, если не справляется - просто пишет “Done” и исчезает, как Барни после неловкой ночи.

Tfm Tool
"Тихая, добрая, пока не сотрёт тебе IMEI вместе с детскими фото."
Такая «милая»: «хочешь сбросить FRP?» - и ты не успеваешь ответить, а у тебя уже пустой nvram.С виду простая, но внутри - настоящий диктатор. Всё должно быть по её: правильный порт, правильная модель, правильная фаза луны и правильное настроение.

Eft
"Большой, надёжный, старомодный. Как накачанный батя в свитере, который чинит старые телефоны, не глядя на YouTube."
Добрый и наивный EFT Tool - это, конечно, Маршалл.
Может и не самый быстрый, но если надо русифицировать старый Самсунг - он тут как тут. Немного юрист: постоянно требует сертификацию, root-доступ и трижды «да». Может выдать определенное гражданство с помощью русификаторов. Верит в идеалы, а значит поддержка Android 4.4 ещё жива и работает. Иногда косячит с удалениям гугла, но ты его не винишь - ну это же Маршалл, он старался.

И так настал день икс и мы все собрались в нашем любимом месте, за столом у Евгена.
Как только появляется, любой телефон на разблокировку Unlock Tool всегда тут как тут и принимает этот вызов.
Во вкладке инфиникс, есть поддержка нашей модели и есть даже целых 4 варианта для авторизации, так же есть возможность сделать через Meta Mode.
Поочередно пробуем все варианты, каждый раз заново перезагружая телефон, результат один и тот же, телефон никак не может пройти защиту для инициализации, не переходит с preloader в brom. Барни никогда так легко не сдавался, а значит пытаемся воспользоваться методом Meta Mode, который сейчас так часто выручает с Инфиникс и Техно. Лог наполовину успешен, но в конце ошибка.
Интересно, почему? Чуть позже я отвечу на этот вопрос.
А пока Тед решил взять все в свои руки и решить сложившуюся проблему. Быстро открываем Amt, там же поддержке находим наш X6850, нажимаем кнопку удалить гугл и сбросить, подключаем телефон, видим запрос на оплату 5 кредитов, для авторизации. Ну ладно, пока я думал, Тед видимо передумал и ушел, оставив только записку "Server offline".

Открываем Eft Dongle и смотрим что же нас там ждет?
Много всяких кнопочек и от авторежима до режим эксперт. Попробуем конечно в авторежиме испытать удачу, но шансов маловато. Общались с Маршалом довольно долго, наверное около 30 минут, и тут я нахожу свежее видео с ним. Он в Индии снимается у какого-то индуса, на плохую камеру и делает bypass frp на похожей модели. Давай попробуем говорю я, пробуем, результат впечатляет, телефон с мета мод режима, перезагрузился, запросил отладку по юсб и как обычно "удалил аккаунт". Миссия завершена, телефон отдан первоначальному владельцу.

А где же Лили? А где же ответы на вопросы?
Давайте начну с ответов на вопросы.
Почему 4 варианта авторизации и мета мод не сработал в Unlock tool?
Как, я уже много раз говорил: "Мир прошивок стремительно меняется", в анлоке лежат файлы для старых версий прошивок, они иногда срабатывают, но чем дальше мы движемся тем меньше они работают, иногда их обновляют и все работает опять. Мета мод не сработал, собственно той же причине. На телефоне была установлена настолько свежая прошивка, что Unlock tool ее даже никогда не видел. Тем более обновлялся он последний раз почти 11 дней назад, это для него довольно давно.
Где же Лили?
Она появится, но немного позже.
А пока я вам расскажу, почему она появится. Буквально на следующий день, получаю сообщение о том что телефон не разблокировался, а точнее после перезагрузки он опять заблокировался. Тот самый шок и непонимание о котором я говорил в начале, происходит в этот самый момент. Конечно нам нужно было встретиться еще раз, чтобы решить эту проблему и решили мы собраться в полном составе.

На повестке встречи стоял такой вопрос: "15 Android и что не так с удалением frp через adb?"
Если искать информацию в интернете про сброс аккаунтов то как правило все эти запросы содержат в себе слово "bypass", это слово в точности звучит как "обход". В данном случае Маршал сделал именно обход.
Как правило, любые способы обхода "руками", подразумевают под собой попытки обмана именно системного приложения настройки. Раньше, поменялся аккаунт, но это было очень давно. Так и способ через adb подразумевает под собой, пропуск именно настроек, а не удаление гугл аккаунта. На 15 версии андроида, разработчик добавил новую степень проверки аккаунта. И получилось так что выполнен был именно обход, через пропуск настроек. Даже я иногда не успеваю за всем следить что происходит в этом цифровом мире.
Так как на прошлой встречи Лили не было, начну пожалуй с нее, ведь иногда TFM умеет удивлять.
В списке моделей выбираем нашу, не забываем установить галочку "use server auth" и пробуем все 3 варианта авторизации, вдруг какой нибудь одинокий сервер грусти и ждем когда же я буду шить Инфиникс.
Ожидаемый результат в целом, ошибки и истерика.
Конечно не обошлось и без советов Робин

Chimera Tool
"Холодная, красивая, безупречная. И до безумия дорогая. Как твоя ошибка при выборе подписки".
Всё у неё на стиле: интерфейс как кабриолет, лог как шампанское, каждая кнопка - как поцелуй в висок. Может то что не могут другие, она всегда берет все первая, при подключение любого телефона. Быстро и дерзко работает с медийными моделями телефонов, но никаких там Инфиниксов даже и не признает.
А значит при подключении телефона к Химере, мы тут же ее закрываем.
Сам Евген даже пробовал решить проблему, так сказать "ручным способом".
Идея такова: делаем обход через мета, получаем почти полный доступ к телефону, в том числе доступен "для разработчиков". Там включаем заводскую разблокировку и сбрасываем телефон. Для включения разблокировки загрузчика телефон хочет аккаунт Infinix id, который старше двух недель, такой имеется.
Логинится, попытка включения заводской разблокировки, ошибка. Но появился доступ к "find my", включает поиск устройства, и сбрасывает через пк, на сайте. Телефон сбросился, при настройке запросил аккаунт Infinix id, а следом и гугл аккаунт, но попытка хорошая.

И тут, я решил взять все в свои руки, решил что именно сейчас тот самый момент для того чтобы показать себя во всей красе. Не проверяя состояние серверов на сайте, которые отдыхают уже второй месяц, просто запускаем Amt выбираем в списке ту самую нужную нам модель, жмем кнопку "erase frp", сразу же соглашаемся на 5 кредитов видим успешный лог.
Заходим на сайт, проверяем состояние сервера и он действительно онлайн, правда уже минуты через 3 он ушел снова отдыхать, но я успел выхватить свой желтый зонтик...

Телефон выдан клиенту, сделан конечно же без дополнительной оплаты. Фото не будет, они получились в шакальном качестве, да и я не думал что буду про него писать.

Мой телеграмм канал

Показать полностью
Отличная работа, все прочитано!
