У меня тоже есть история про восстановление PGA процессора, относительно свежего.

Знакомьтесь, AMD Ryzen 3 3200G, вышел из сокета вместе с кулером, хозяин решил, что раз вышли вместе, то и запихивать взад тоже нужно непременно так же. Итоги на фото ниже:

А вот чуть крупнее:

Вообще, в таких ситуациях я рекомендую пойти и купить новое, но на момент обращения даже такой процессор стоил порядка 12-13 тысяч, а обратившимся был молодой пацан лет пятнадцати. Я решил помочь.

Для начала я выправил скальпелем всё то, что не слишком сильно замято:

До

После

Было ещё много подобного, всё я фоткать не стал.

Далее стал думать что делать с остальным лесоповалом:

Классный бурелом, после того как я очередной раз выругался, решил что лучше всё убрать и поставить ноги заново, в дело пошёл сплав Вуда, после удаления поломанных ног весь сплав я удалил(на фото ещё не все пятаки почищены)

И начал рядками напаивать новые ноги. Пытался усаживать феном, но пока садил одну ногу - сдувались соседние, в итоге сначала выставлял рядок, в левой руке фен, в правой паяльник. Усаживал на ПОС-90. Ноги брал с ноутбучного штеуда второго поколения

Ряд за рядом...

После всех мытарств усадил процессор в родной сокет, погонял тестами чтобы убедиться что ничего не отваливается и отдал.

Если пост запилил коряво - сорямба, длиннопосты делать красиво не умею.

Прислали из славного города Сургута эту красавицу на ремонт:

Несмотря на внешний вид, это тяжеленький монстр, который занимает 3 слота.

Один из заявленных дефектов очевиден:

Оторванная рамка / кожух - достаточно частая проблема на современных картах с тяжёлым охлаждением. Эту проблему достаточно легко решить производственным клеем.

Ну и есть небольшая предыстория:

Изначально карта перестала работать сама по себе, её сдали по гарантии. "сервис" оторвал кожух и отказал в гарантии.

Ну чтож, интересно, посмотрим. И мы моментально сталкиваемся с первой проблемой - короткое замыкание по 8 пин.

Забавно, с такой неисправностью карта должна либо загореться при попытке включения, либо блок питания не запуститься. Связывается с клиентом и узнаем, что такой неисправности явно изначально не было.

Но это не все, мы имеем сопротивление в 0.16 ом по памяти и 2 ома по линии питания 1.8v, с этим нам поможет уже тепловизор.

Сразу двум линиям не нравится один и тот же чип памяти видеокарты. Согласовываем с клиентом стоимость ремонта и приступаем.

Для начала, нужно снять все элементы, которые вызывают дискомфорт для работы карты:

Снимаем чип памяти и DrMos, который давал короткое замыкание по 8 пин.

Ждём, пока плата остывает и проверяем, как успехи :

Прекрасно, короткое замыкание с 8 пин ушло, а вот линия 1.8v подвела:

Заниженное сопротивление осталось, больше, чем было, но все же. Прибегнем к помощи тепловизора ещё раз:

Грустно, гпу все же у карты не выжил. Сообщаем клиенту эту грустную новость и убеждаем в том, что ремонт не рентабелен. Клиент соглашается продать нам карту как донора, поэтому мы продолжаем ремонт этого красавца. Меняем drmos на аналог:

Меняем чип памяти и гпу на новую лхр версию:

И получаем лучший результат охлаждения на воздухе:

На этом все, ремонт карты для клиента стоил бы порядка 24 тысяч (около 15 стоимость нового гпу), поэтому карту выкупили себе. Думаю, все же сделать пост "какую карту стоит взять 3060-3080", но тут скорее вопрос - включать ли сюда вендоров по типу colorful и делать ли топ именно цена / качество либо же самые жирные карты рассмотреть (а стоят они овероверпрайс).

Отправить карту на ремонт можно, связавшись в тг - @Bisenen

Спросить любой вопрос, связанный с компьютерами можно в комментариях или моей группе тг.

Здравствуйте, любители пощекотать нервы покупая себе платформу AMD.
Сегодня поговорим о довольно частой проблеме рук из нижней половине тела.

Пришел проц после самостоятельной установки )))

Веселились с ним знатно, ноги ему гнули и мнули.

Подготовим инстУмент. Игла от 20-кубового шприца (обрезанная)

Правим и правим ноги примерно с 10 минут, ну и конечно без подлости не обойдется. Одной ножке совсем поплохело и она отломилась ...... тут не переводимая игра слов

Достаем донора и нагло сдергиваем уже не нужную ему ножку, вон справа притаилась, готовится к трансплантации

При помощи фена и такой-то матери приращиваем ногу на место

Пихаем уже отрихтованый проц в неисправную мать для проверки как входит и выходит, замечательно выходит. На рабочей матери проверяем на старт и радуемся жизни

А вот последствия на матери (в которую изначально пихали проц), но это уже другая история

Сокет под замену, если будет не лень выложу и ентот материал.
Засим все, до новых встреч.

Салют!

В гости попал Mi 11 Lite 5G, тот самый что «renoir», с диагнозом паламалси не включается. Просят исправить сей небольшой нюанс

Пациент не то чтобы жив, да и не совсем в общем-то и мертв. Даже кушает что-то с зарядки, правда ток одинаков что с аккумулятором, что без.

По току слегка похоже на висяк в EDL, но нет, компом мы не видимся. И через тестпоинт тоже не желаем. После небольшого тычка вольтметром выяснилось, что питание 1.8 рядом с тестпоинтом ушло куда-то погулять, и похоже что возвращаться не планирует. На линии вообще нет признаков жизни. То есть, на плате отсутствует как минимум одно из основных напряжений, но при этом доска потребляет 0.19а с зарядки. И куда же?

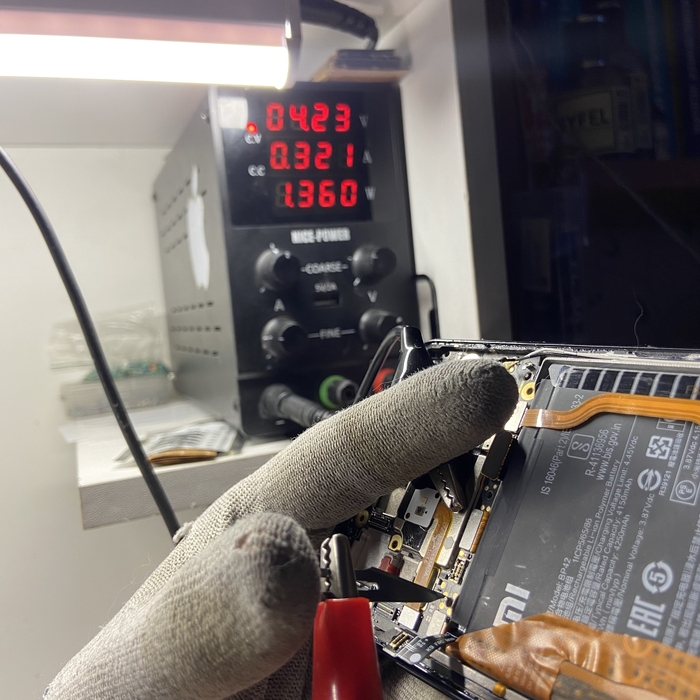

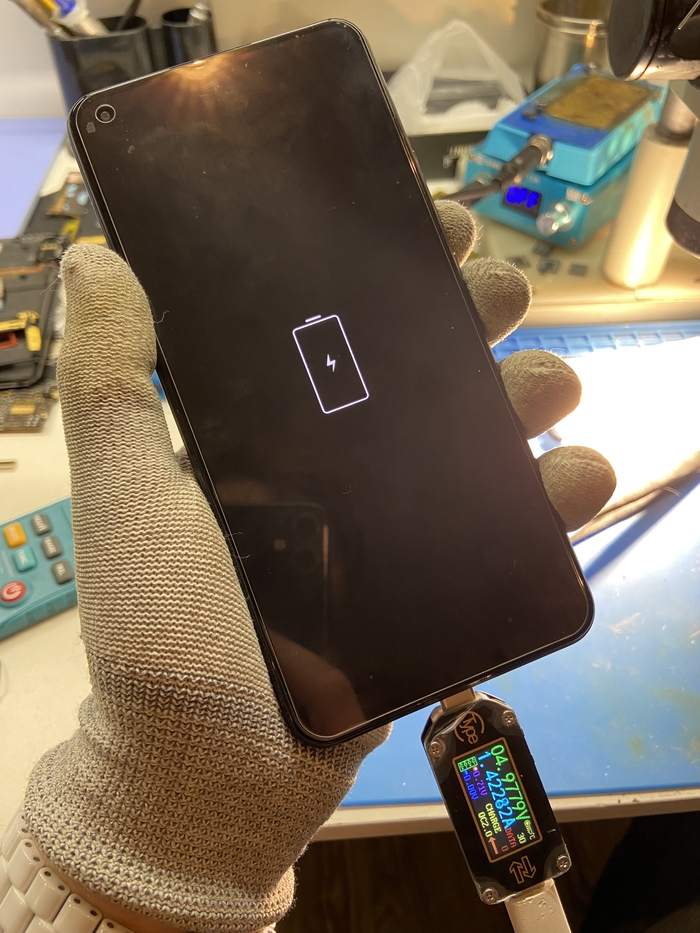

Подкинем питание вместо АКБ, так скажем проверить на предмет лишней прожорливости:

А что? Неплохой вышел обогреватель для рук, особенно на зиму. Можно зарядить и дальше пользоваться, но клиент почему-то не захотел…

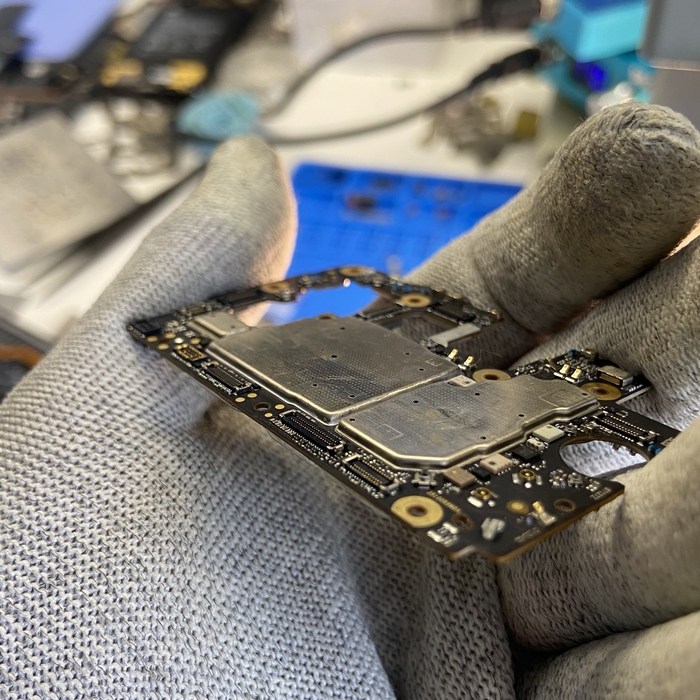

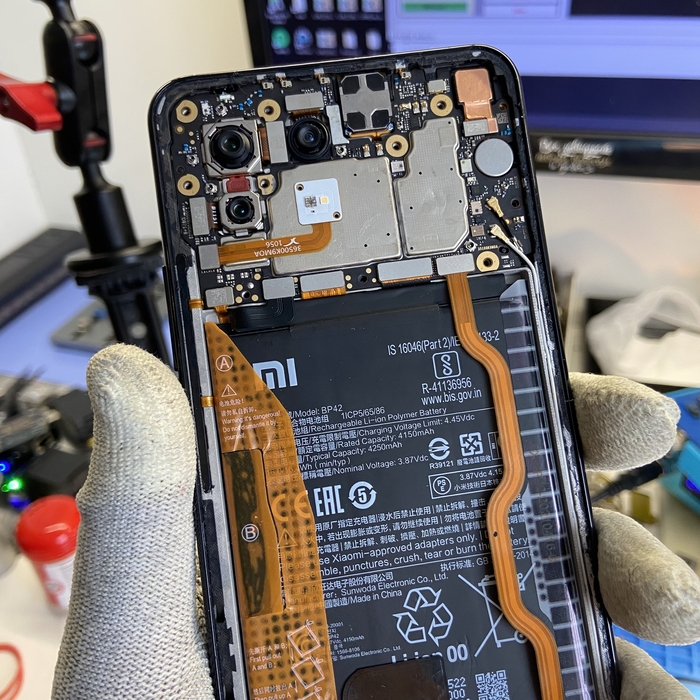

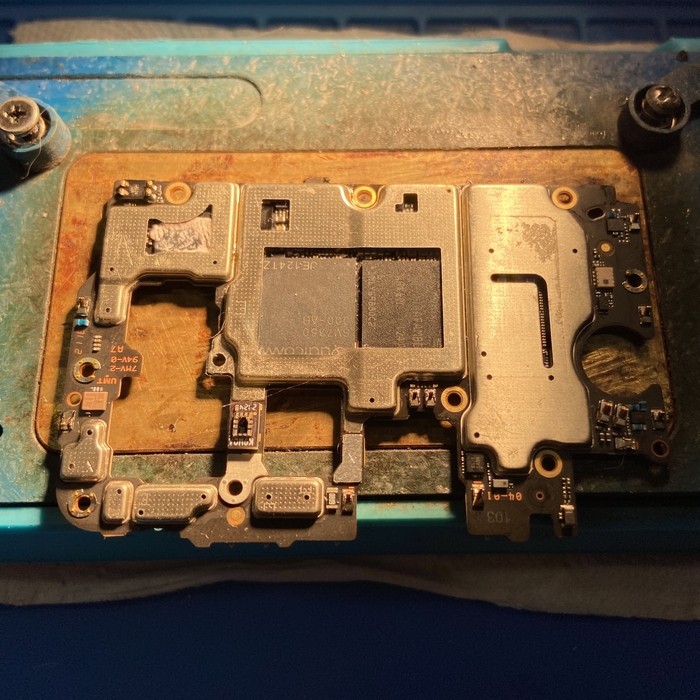

Достанем плату из корыта на поглазеть.

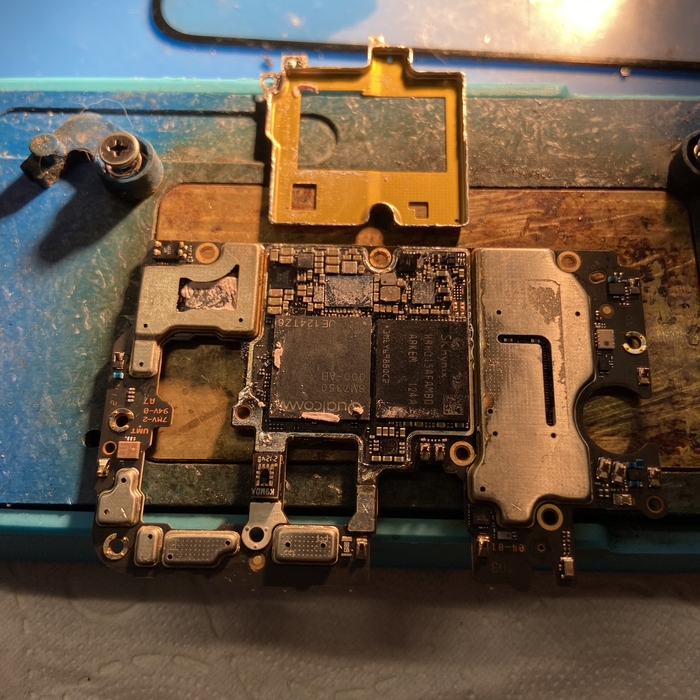

Оказалось, здесь кто-то побывал: медяшка взорвана, вокруг защитного экрана налито чуток флюса, видно следы оставленные паяльником на нижнем краю защитки.

Не похоже, что экранку пытались снимать феном, да и пытались снимать в принципе. Будто бы остановились посреди пролуживания нижнего края экранки и завернули аппарат на выдачу. С остальных сторон остатки флюса в неактивированном виде. Шаров с под компота нигде не торчит, на том спасибо

300мА с блока потребляются где-то в этой зоне:

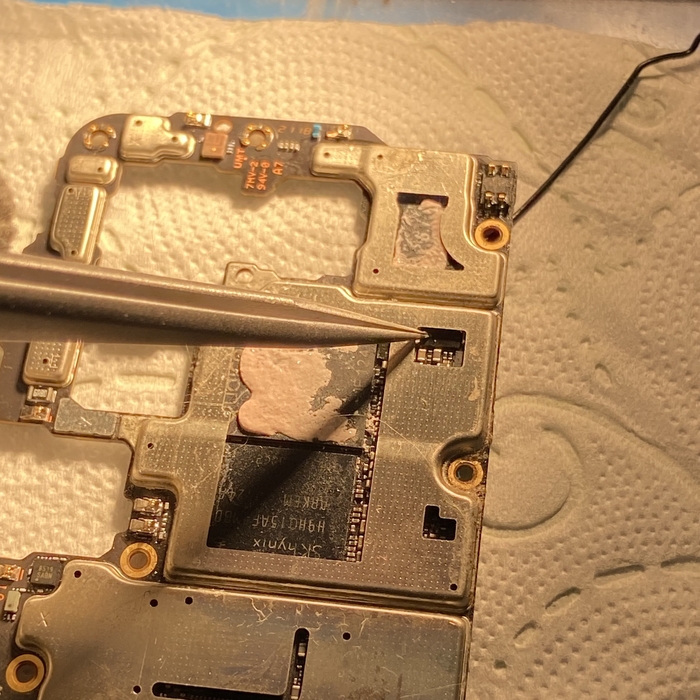

Но не совсем явным образом, источник нагрева расположен под экранкой. Либо под этой, либо с обратной стороны. Начнем все же с этой. Увы, это не контроллер быстрой зарядки Southchip, на который я указываю пинцетом.

Кладем доску на грелку и уходим выпить стопарик кружечку чая. Будем проделывать те же действия и продолжим разбавлять пайку защитного экрана при помощи паяльника и паяльной пасты 138 градусов для яблочных половинок, намазанной на картонку. Очень удобно дозировать на жале паяльника нужное количество припоя.

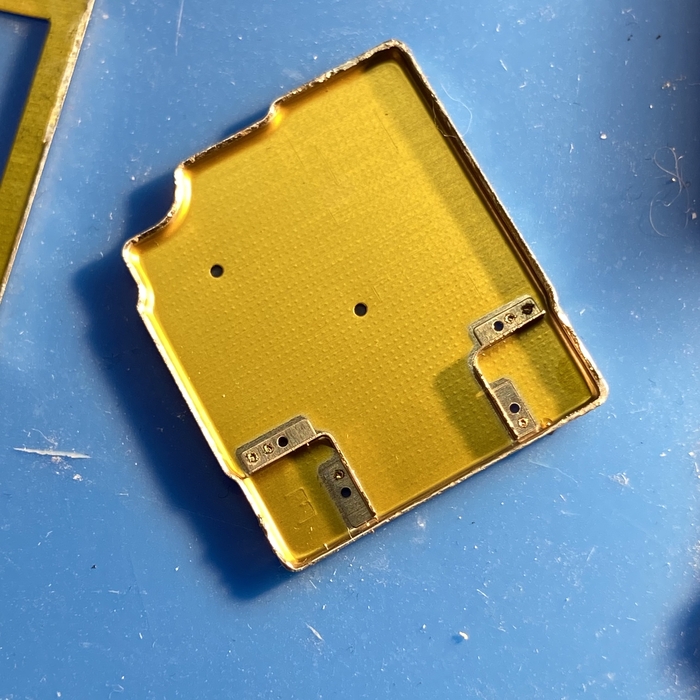

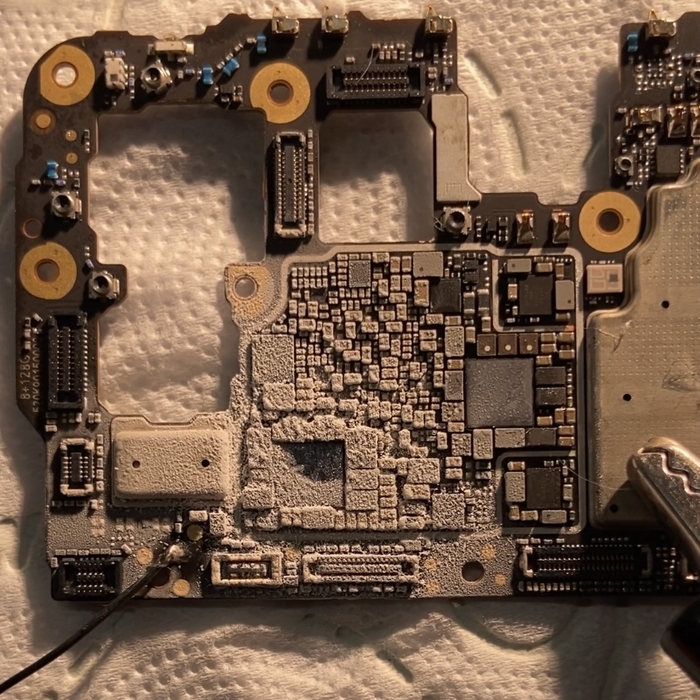

После нескольких заходов экран почти самостоятельно спрыгивает со своего посадочного места, нижний подогрев разогрет до 150 градусов. После снятия бункера, пока плата разогрета и с ней удобно работать, сразу прохожусь оплеткой по его посадочному полигону. Ну и отмоем все что накопилось:

Знакомый первичный КП PM8350B, обычно обитает в устройствах на 888 снапе, в том числе и у «старшего брата» этого устройства — Mi 11 который «venus». Но греется все же не он, да и в целом не с этой стороны платы. Таким же образом взрываем второй бункер на плате

Этот демонтировать было капельку сложнее из-за внутренних перегородок вокруг питаний APT, поэтому пришлось чуть-чуть помочь ему феном

На сей раз угадали, встречаем нагреватель:

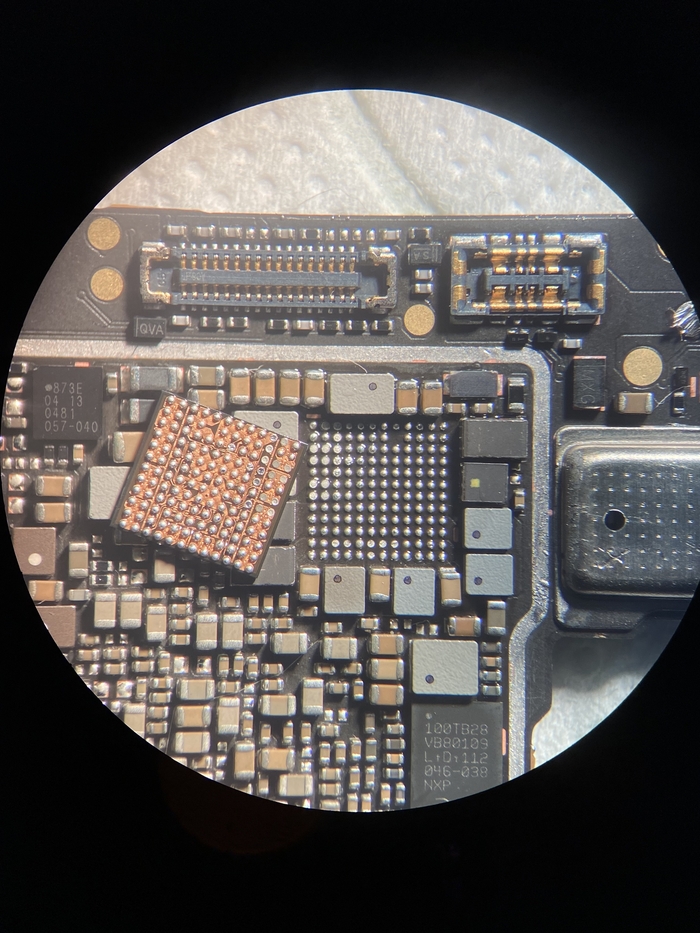

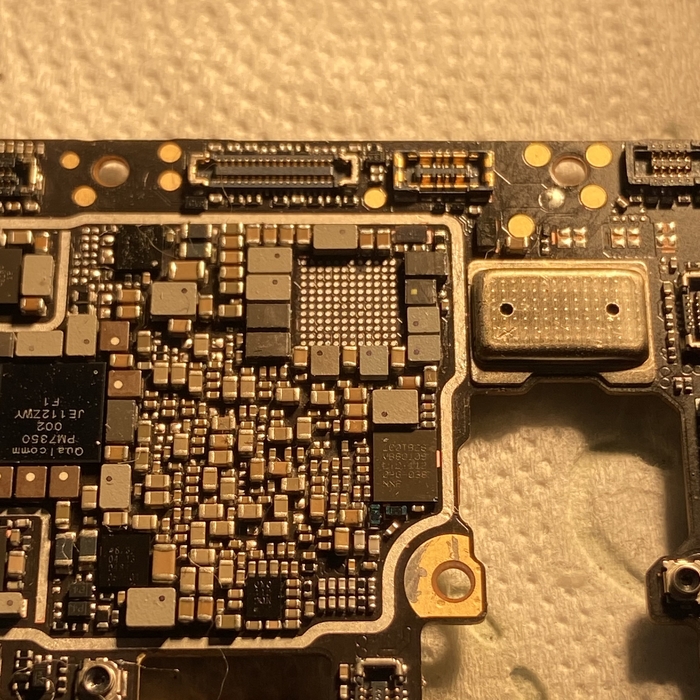

Разогревается PM7350C. Стало быть, либо виновник — он сам, либо один из его потребителей, кого он питает, шибко сильно просажен. Снимаем:

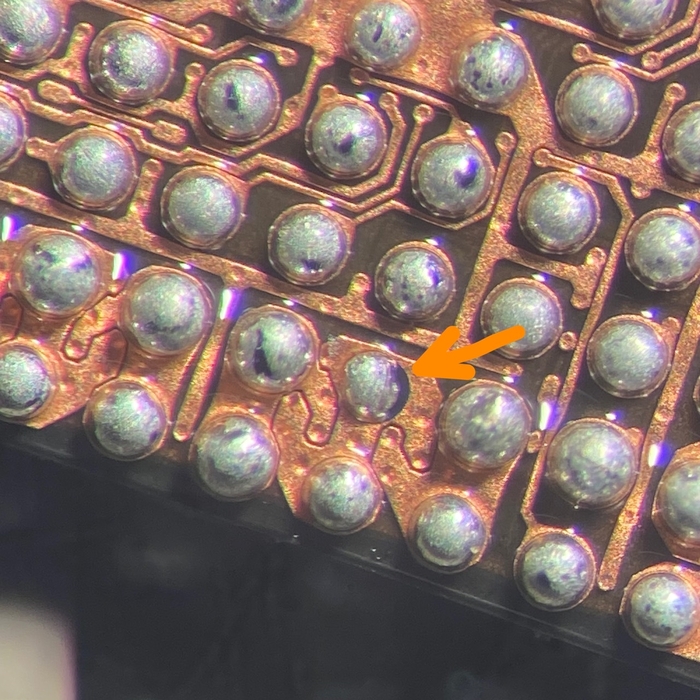

Обычно, долговременный локальный нагрев, даже таким казалось бы не сильно большим током, должен оставить после себя какие-то следы. И мы видим слегка прогоревший пятак на снятом КП

Это выход одного из встроенных BUCK преобразователей на VREG_S6C_S7C_S8C_S9C_0P75, или, говоря простыми словами, одно из основных питаний проца номиналом в 0.75v. Эту шину накачивают аж 4 разных преобразователя в этой микросхеме. Проверяем эту и остальные попавшиеся под руку линии под КП на предмет каких-либо аномально низких значений, но все сопротивления в норме, проц не прошиблен. Значит, будем ставить другую и пытаться включать аппарат. Берём для этих целей донора, который тоже ждёт донора, но не дождался

Зачищаем посадочное и присиживаем на него снятую и накатанную за кадром другую PM7350C. Момент установки я случайно не запечатлел и тоже оставил за кадром, тут соре :с

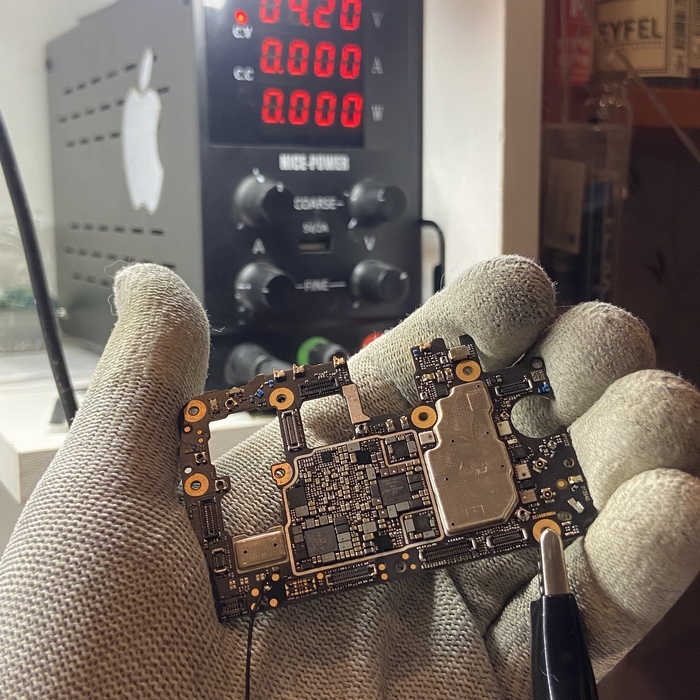

После установки убеждаемся, что плата больше не кушает лишнего:

И стартуем

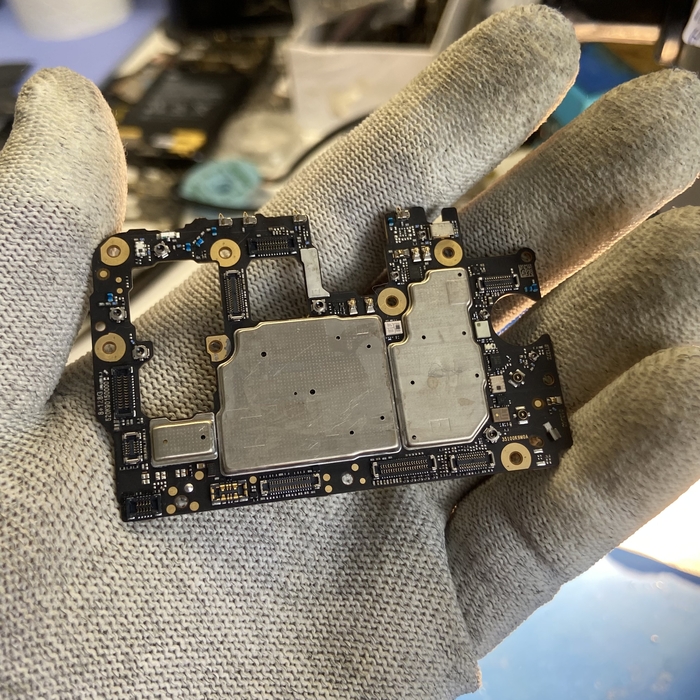

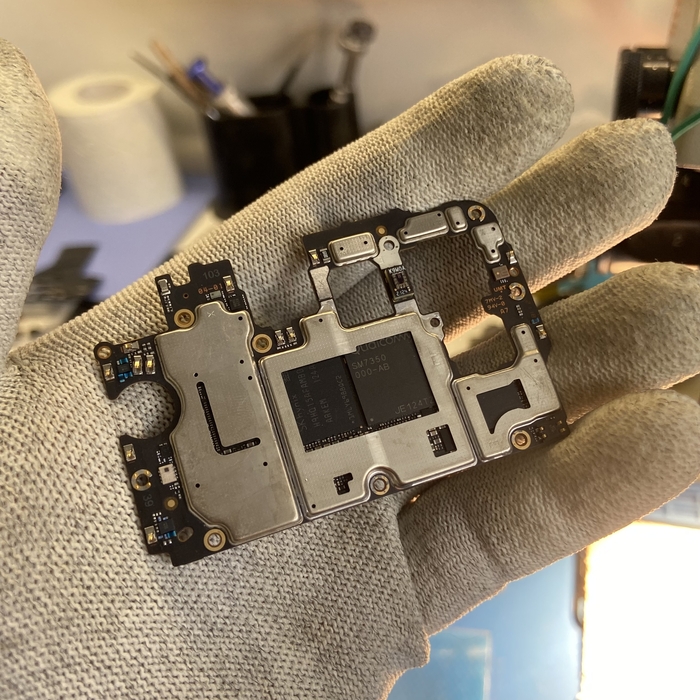

Убеждаемся, что все базовые функции работают, осталось привести плату в человеческий вид. Обратно бункеры припаиваю точно так же на нижнем подогреве, но паяльником и уже на 183 градусный свинцовый припой. Перед этим тоже снимаю с них остатки припоя оплеткой

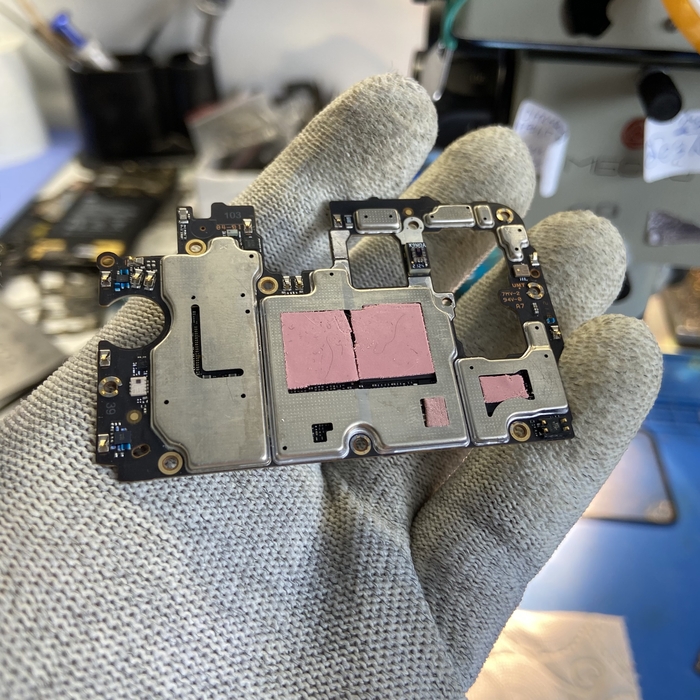

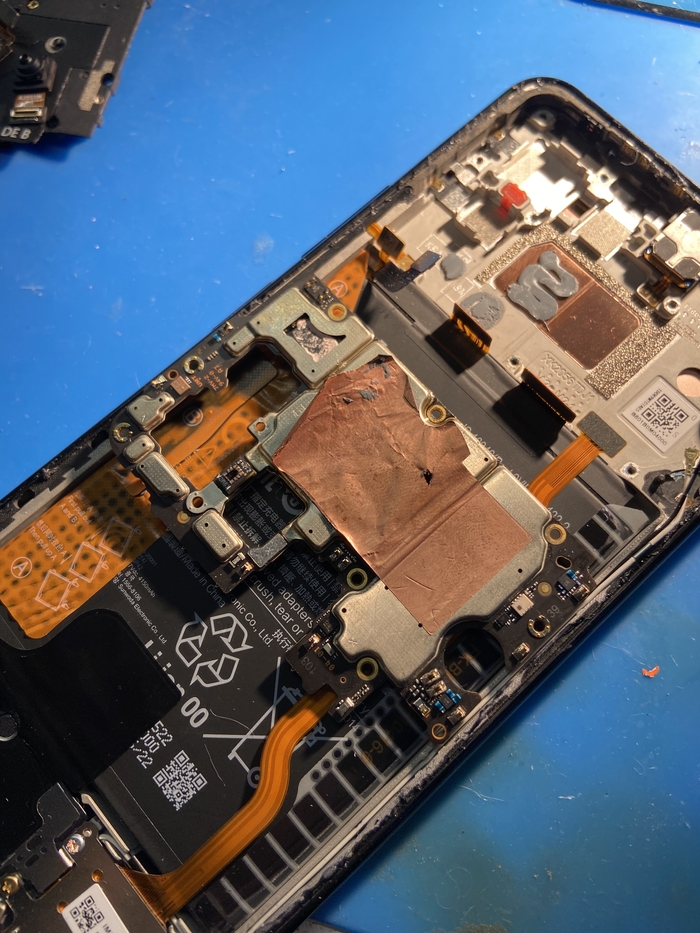

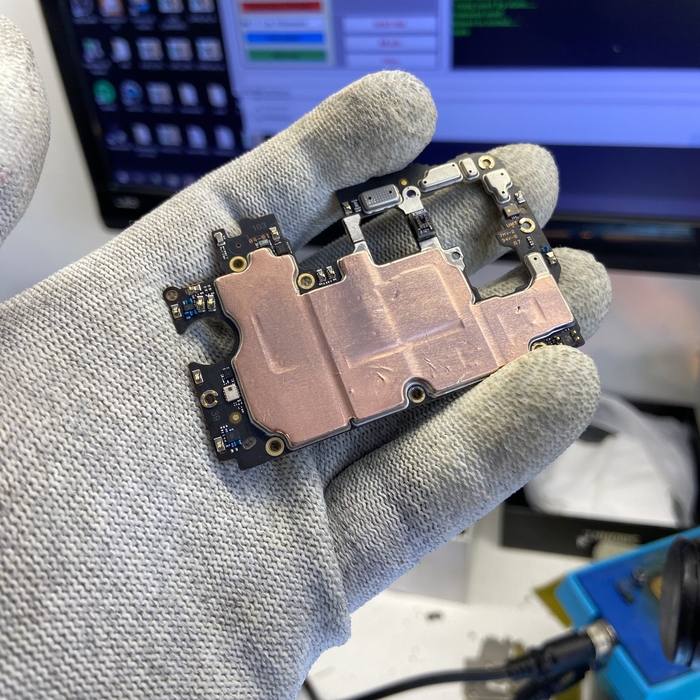

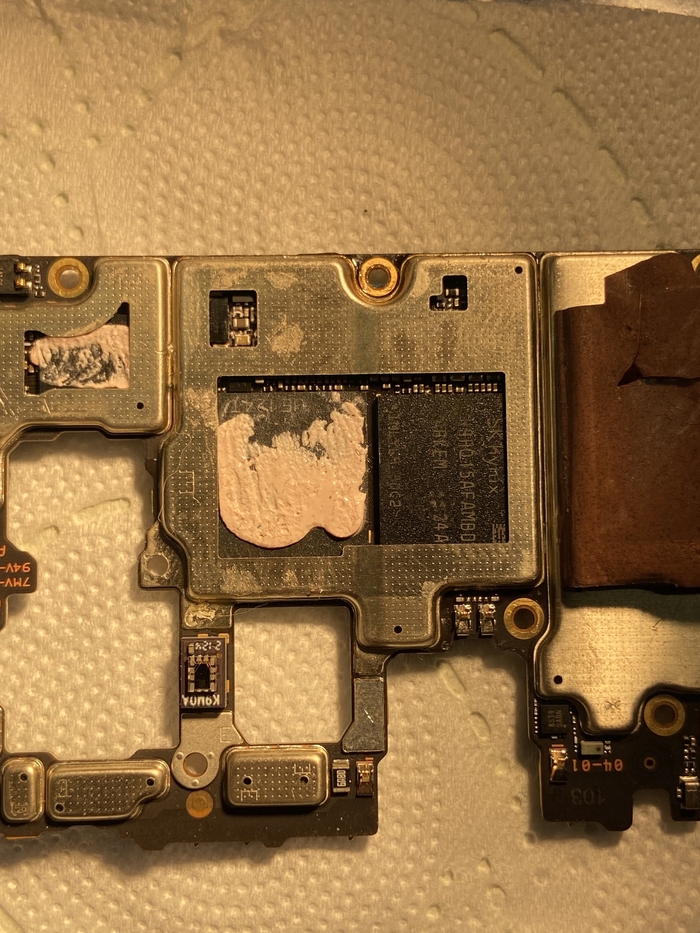

Со стороны проца кладём термопрокладки везде, где это возможно, и закрываем медным скотчем. С лицевой стороны скотч лепить не буду, так как закрывать там нечего, инженеры решили не делать технических вырезов для охлаждения КП

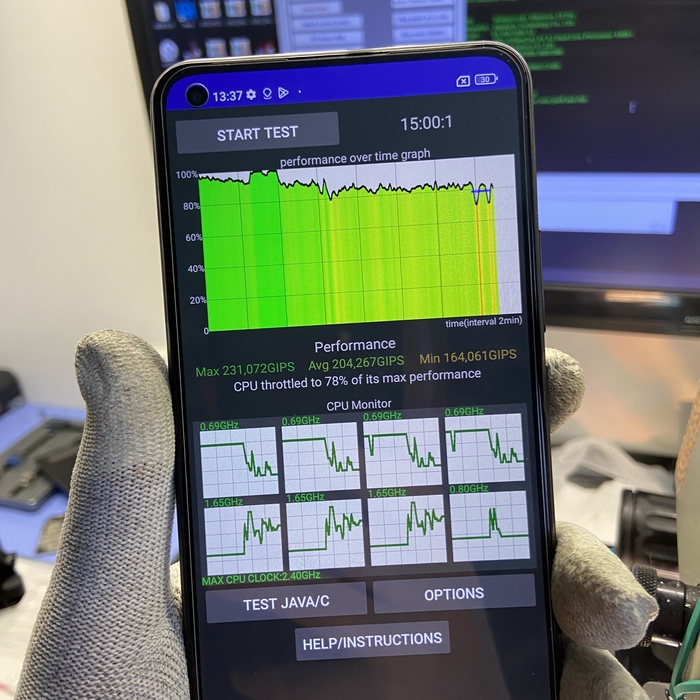

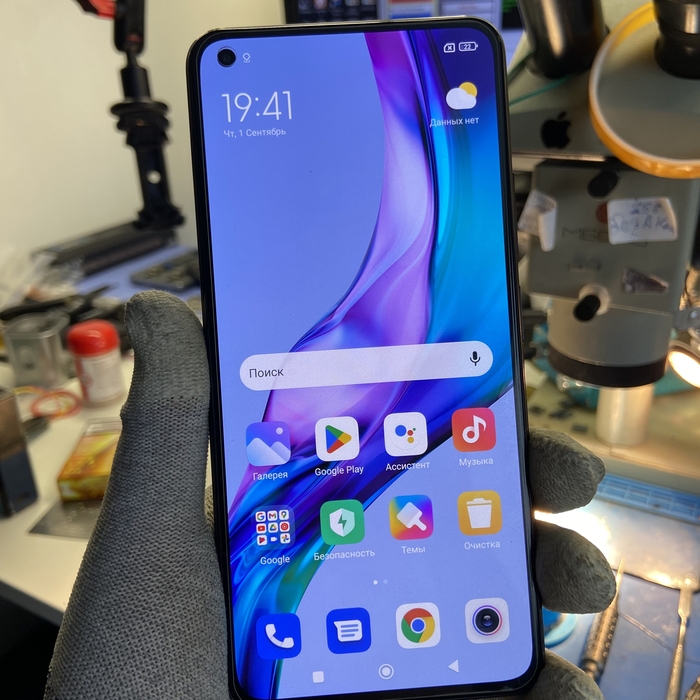

Все работает, нагрузку держит уверенно. На этом ремонт окончен, спасибо за прочтение :)

Сейчас никого не удивишь заправкой картриджей для тонерных (лазерных) принтеров. Да и цена на новые оригинальные картриджи заставляет округлить глаза и задуматься даже состоятельных людей. Цена же на заправку картриджа обычно в несколько раз ниже, и помогает весьма ощутимо сэкономить расходы на печать, особенно если печатать нужно МНОГО. Не заправляют картриджи только некоторые организации, в которых даже не используют совместимые картриджи, по цене приближающиеся к стоимости заправки. Реальна ли экономия от использования совместимых картриджей и заправки? Давайте рассмотрим этот вопрос. Обычно любители экономить на картриджах (продвинутые) считают разницу между оригинальным картриджем и стоимостью заправки этого картриджа тонером. И тут разница ощутимая. Но при этом не учитывается износ и нештатные режимы работы принтера (МФУ), при использовании заправленных картриджей, приводящие к поломкам и необходимости ремонта. Если вы спросите заправщика (картриджей) вредит ли заправленный картридж вашему принтеру, конечно любой заправщик вам скажет, что никакой разницы! Можно смело заправлять картридж, восстанавливать его и снова заправлять. Как обстоят дела на самом деле?

1. Заправленные картриджи используют неоригинальный тонер, который имеет более высокую температуру плавления, и часто бывает причиной появления «повторов» на изображении. Этим, кстати, страдают более всего новые совместимые картриджи. Поэтому если видите непонятные артефакты на листе – сразу меняйте картридж. Это самая частая неприятность при использовании заправки.

2. Заправленные картриджи часто во время работы неконтролируемо подсыпают тонер в принтер, туда, где его быть не должно. Чем больше циклов заправки пережил картридж – тем больше износ всех уплотнителей и движущихся деталей. Я знаю только одного ответственного мастера по заправке, который качественно заправляет и ответственно подходит к работе. Но даже ему иногда приходится работать с тем, что принесли, поскольку клиент не хочет покупать новый картридж взамен разваливающегося старого. Плюхи и кучки тонера на распечатке – не добавляют удовольствия от чтения такого документа, скорее наоборот.

3. Частая поломка принтера, связанная именно с заправленными картриджами – это чёрные полосы по краям листа, то появляющиеся, то исчезающие, в этом случае не помогает замена картриджа, полосы остаются. При таких поломках приходится ремонтировать термоузел, поэтому вычитаем стоимость ремонта из сэкономленной на заправке суммы.

4. Заправленные многократно картриджи, особенно совместимые, начинают терять мелкие детали, ведь пластик в совместимых используется самого низкого качества, а винтики уже плохо держатся в пластмассовых деталях. Да и оригинальные картриджи со временем начинают сыпаться и разваливаться. Эти кусочки пластмассы и винты стремятся попасть в термоузел (на листе бумаги), в результате застревание листа и/или повреждение термоузла. Снова ремонт, снова вычет из сэкономленного.

5. Ну и последнее: заправленные картриджи часто теряют свою форму и приходится прикладывать немалые усилия, чтобы установить такой картридж в принтер. А при этом ломаются направляющие, и без ремонта и замены запчастей такой принтер уже не работает. Так же гнутся контакты в принтере, и аппарат уже на любом картридже печатает либо еле видно, либо чёрный лист.

Да, всё вышеперечисленное относится и к совместимым картриджам любых «производителей», особенно в последнее время ухудшивших качество продукции. В некоторых партиях закупленных совместимых картриджей бракованный каждый третий, а каждый второй картридж не вырабатывает свой ресурс, умирая на половине заявленного количества страниц.

Поэтому уважаемый пользователь, если вы используете заправленный картридж, теперь вы знаете все нюансы этой экономии. Да, и если в заправленном картридже вы обнаружили, что он некачественно печатает – не стесняйтесь заявлять об этом заправщику и делать возврат. Так же купив совместимый картридж, не стесняйтесь возвращать его продавцу, который обязан заменить его на новый, рабочий картридж. Удачной вам экономии!
