Добрый.
Совсем недавно, когда ещё на улицах Московии не успели вывезти весь снег, клиент умудрился пролюбить свой телефон в снегу и как обычно о нём вспомнили вечером, прийдя домой.
Увы, пара лет собирательства данных ушли под снег.
И если молодые люди прошареные и делают резервные копии данных каждый час, то люди в возрасте чаще всего об этом вообще ничего не знают.
На утро, решив испытать удачу, клиентка пошла к месту предположительной утери и на удивление телефон лежал там, втоптанный в снег...

Колёсами от машины)
Естественно лишних денег нет, а телефон и тем более данные очень нужны.
И вот нашли меня по рекомендации через авита.
Телефон у меня и при беглом осмотре самым целесообразным и бюджетным вариантом я посчитал перенос процессора и памяти на донора, причём не просто купить плату, а целый, полностью рабочий телефон, ведь если ремонтить отдельно, то выходит не дюже то и выгодно.
Дисплей, шлейфа датчиков, кнопок, зарядки, нижняя плата в мусорку.

Тут я предлагаю два варианта поиска донорского телефона:
Ищет сам клиент, либо ищу я, только от себя я ещё накину на стоимость донора пару тысяч за доставку и потраченное время.
Клиентка выбрала первый вариант и через неделю принесла полностью рабочий такой же телефон.

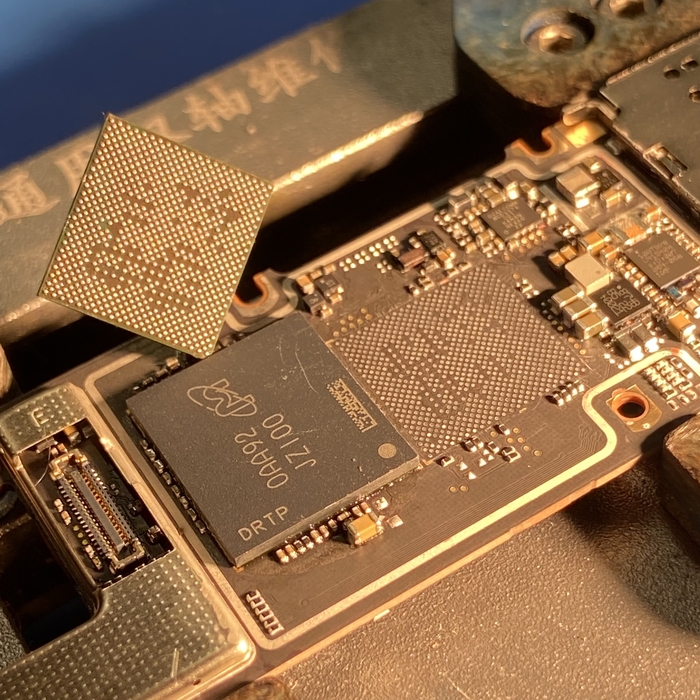

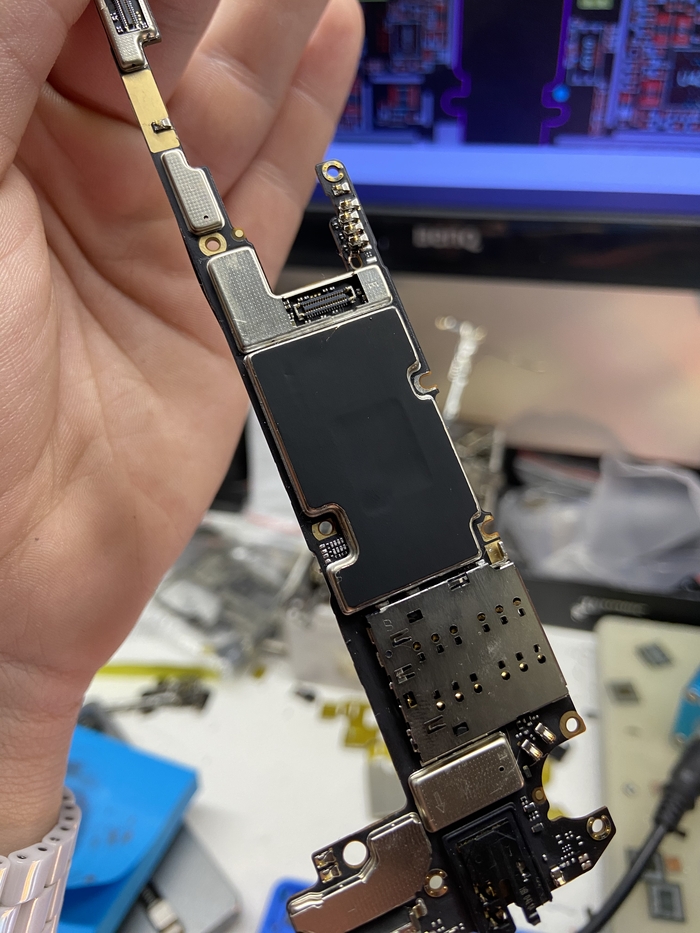

Для начала я украду две микросхемы с усопшего телефона

Процессорная часть от влаги сильно не страдает, так как там по сути гуляет всего 1.8в, а вот от наезда тачки она не сильно защищена, поэтому снимаю чипы на 500 градусах, только грею плату с обратной стороны

И это было ошибкой.
Не фатальной, но всё же ошибкой xD

Помимо снятия микросхем я ещё зажарил стол и прищепку xD

Теперь ремонт переходит в другое русло. Сначала отремонтирую стол

Эта заплатка ещё будет долго Вам попадаться на глаза в моих постах xD
Как только я закончил двухминутный авторский ремонт, то приступаю к чтению чипа памяти и если она живая, то можно смело отжарить донора и выкинуть с него точно такие же микрухи, для посадки энтих)

Заготавливаю чипы с данными

И пакую их на плату

А далее запуск с кнопки

Телефон некоторое время перезагружался на заставке, то доходил до рабочего стола и в перезагруз, то жестоко тротлил (тупил), но постояв часик на зарядке очухался.
Жив!

Данные и телефон успешно восстановленны.
Стоимость восстановления 10 тысяч рублей + донор, который купил клиент и минус одна прищепка)

Цена за перенос или реболл процессора на андроиды у меня является постоянной и не зависит от стоимости устройства. Будь то это телефон за 3к или за 60к. Неважно. Отличие в цене может быть только из-за конструктива платы, например если она двухэтажная как на айфонах, где требуется дополнительное время на запайку/перереболл межплатных рамок.

Задать вопрос по не сильно сложным ремонтам, таким как в этом посте, можно мне в телегу, где так же выходят короткие посты с ремонтами и оборудкой или в инсту. Для консервативных пользователей есть электрический ящик, контакты которого можно найти в яндексе, ну либо зовите меня тут по призыву @R.Fon

Увидимся)

Привет читателю, сразу предупреждаю, что не стоит повторять то, что вы видите дома - я вас предупредил :)

Утро началось с того, что постоянный клиент кидает вот такое фото:

"Крепил радиатор врм сорвалачь отвёртка блин сколько себе говорю нельзя торопиться"

Ну, действительно, чтож, не так критично, сделать, в целом, можно. Человек отдает карту своему мастеру по месту, но, увы, ничего не выходит и карта приезжает к нам почтой:

Пациент уже на трубках, еле дышит, надо спасать. Немного подчистив место повреждения - приступаем к работе. Все промежуточные этапы были достаточно болезненны и неприятны, поэтому их пришлось уместить в видео, которое, надеюсь, когда-нибудь выйдет..... Ну а для постика можно вставить несколько финальных фото. Вид с лицевой стороны, пришлось соорудить домики из резисторов:

И с задней:

Для оценки, как это выглядит в 3д:

Со словами "если уже бахнет, то в последний раз" - включаем видеокарту :)

Увидев успешный запуск - радуемся и доделываем работу. Переходим к интересной части, за кадром разъёмы доп питания 8 пин были уже перенесены, поэтому осталось лишь отпилить "ненужный" для карты кусочек:

Заливаем место работы клеем, чтобы более там ничего не произошло:

Финально изолируем всё, что нужно лаком:

Ну и ответ на самый интересный вопрос - а зачем?

А у клиента есть руки и ему надоело ужасное турбинное охлаждение данной видеокарты, поэтому был сделан такой вариант "кастомного" охлаждения.

На момент написания поста видеокарта работает уже больше 3 месяцев и радует своего владельца :) Стоимость ремонта составила 14 тысяч, с гарантией в 2 месяца.

Связаться со мной можно в тг - @Bisenen или задать любой вопрос, связанный с десктопным железом в моей группе тг.

UPD: сорри что сразу не написал, сам затупил. Состояние проводов на фото после "диагностики" от официалов ((

Сломался как-то утюг, борк i780. Подарили пару лет назад, и работал он в общем-то хорошо, но в один прекрасный момент что-то пошло не так, задымился и поплавился по бокам у подошвы:

В ремонте официалы озвучили космическую сумму за ремонт, поэтому остался он лежать без дела. Ради интереса решил я заглянуть, что же в борках такого очуметь-не-встать фантастического, вдруг там золотые провода или качество из ряда вон исключительное. Не просто так же цены на их продукцию такие неадекватные. Но первое же, что я увидел, вызвало у меня недоумение. Я не электрик, но даже на мой дилетантский взгляд так быть не должно. Смотрите сами:

Видно?

Кто разбирается в технике, прокомментируйте, может в этих местах скрутка это норм и я зря придираюсь?

Приветствую моих дорогих подписчиков и новых читателей!
Разбавлю ленту с баянами из одноклассников своим хобби, а именно ремонт всяких разных дорогих стекляшек для фотолюбителей.

На столе замечательный и желанный многими объектив от Nikon. Полнокадровый, классный современный зум с постоянной светосилой и стабилизацией. Вот последнее и буду восстанавливать, бич современной техники, порвало шлейф на стабилизацию. В общем стандартная работа.

Объектив достаточно потрепанный. Ни разу не сожалею об этом и уважаю людей который инструмент используют по назначению. Техника должна работать, иначе обесценивается труд людей создавших этот инструмент.

Куча пыли под линзой, остатки клея под резинкой зума. Nikon, я уже устал от этих растянутых резинок) Каждый ремонт растягивается по времени чтобы прополоскать резинки в бензине и оторвать остатки клея как в этом случае.
Чтобы растянутые резинки приняли изначальную форму их надо недолго подержать в бензине и высушить, это для тех кто не в курсе. Но каждый раз одна и та же картина, всеми любимый секундный клей.

Разбирается до основания, работа долгая.
У меня достаточно опыта в таких ремонтах, знаю как устроены большинство Nikon, Canon, а так же Tamron, Sigma, Sony, Tokina, Fuji. Но вот Nikon знаю лучше всего, как то с ними хорошо сложилось.
Разбирая этот объектив первый раз мне казалось что его конструкция какая то коллаборация разных производителей. Это вообще не Nikon старых версий, и это не Nikon более новых конструкций. В этом как то всё иначе, сложно. Собирается не интуитивно и коряво. Однажды даже прислали такой в ремонт, точнее в сборку, разобрали до винта и не собрали, пришлось собирать как паззл. Поэтому не рекомендую пытаться его починить без опыта.

От Nikon тут только отвратительная укладка электроники и шлейфов, в этом они были безупречны)

Вот эту часть корпуса легко снять и не возможно надеть обратно, постоянно во что то упирается и не хочет сесть на свое место.

Очень много грязи, при этом объектив с золотым колечком на оправе. Это значит он относится к профессиональной линейке и имеет пылезащиту. Условия работы были тяжелые.
Обязательно ставить метки! Кстати объектив уже бывал в ремонтах и какие то метки в нем уже есть, но каждый мастер рисует своим почерком, пришлось всё стирать чтобы не запутаться.

Объектив имеет Nano просветление для обалденного контраста и правильной цветопередачи. Я обычно протираю линзы от загрязнений спиртом и очищенным бензином, или их смесью. И меня постоянно спрашивают не вредит ли это стеклам и просветлению. Ну так вот, обычно не вредит. Но не в этом случае. Nano от Nikon нежнейшее покрытие которое царапается от легкого прикосновения. И основная проблема в объективах с таким покрытием, что Nikon, с..ка, не указывает на оптических схемах на каких именно линзах нанесено это покрытие!
Поэтому когда в ремонтах у меня объективы серии Nano, я чищу линзы либо просто воздухом, либо спиртом когда уверен на 200% что это просветление где то в другом месте.
Пусть лучше останется пару пылинок чем снести просветление и выкинуть объектив в мусорку, потому что без просветления это будет мутнящий кусок стекла и пластика.

Малым ходом раскидался объектив на составляющие, и надо лезть еще глубже. Снялась лишь верхняя оболочка с системой зуммирования и фокусировки. Блок стабилизации обычно расположен рядом с диафрагмой, а это самое нутро.

Остатки шлейфа не мешали при разборке так как я их добил и отрезал.
Сборка будет сложнее потому что шлейф стабилизации это нечто, ни до и ни после Nikon не делал так непродуманно и не удобно. Это просто какая то портянка сложной формы.

Всё это надо собрать с этим болтающимся недоразумением и ничего не испачкать.

По окончанию надо шлейф вывернуть наизнанку и проклеить его по окружности корпуса.

На всё про всё ушло 2-3 часа, а в первый раз я промучился полтора дня.
Каким бы не был этот объектив сложен в ремонте, он очень хороший. Крепкий и качественный по результату.
К сожалению примеров фото лишь один, красивейшие листики дерева за моим окном. Ремонтник с ограниченным временем ни разу не фотограф.
А на этом откланяюсь, надеюсь кому то было интересно.

Ответы на часто задаваемые вопросы:

1)Критику, советы, вопросы по фототехнике и ремонту рад услышать в комментариях.

2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330 (сообщения открыты, в друзья не обязательно добавляться, это просто личная страница для связи)

Telegram: @L0master

Бессвинцовый припой Xiaomi придуман для того чтобы были отвалы и работа в виде перекатки процов. Но не у всех она получается…
Сегодня «повезло» смартфону Mi Note 10.
#артефакты
#реболл
#ремонтсяоми
#очереднойпиздатыйсервис123

Ещё больше информации в нашем никому не нужном всратом телеграм-канале: t.me/ocherednoypizdatiyservice123

Разумеется, я шучу, любители деталей техпроцесса и грамотной диагностики могут расслабиться, ща все буит как и должно быть 🙂

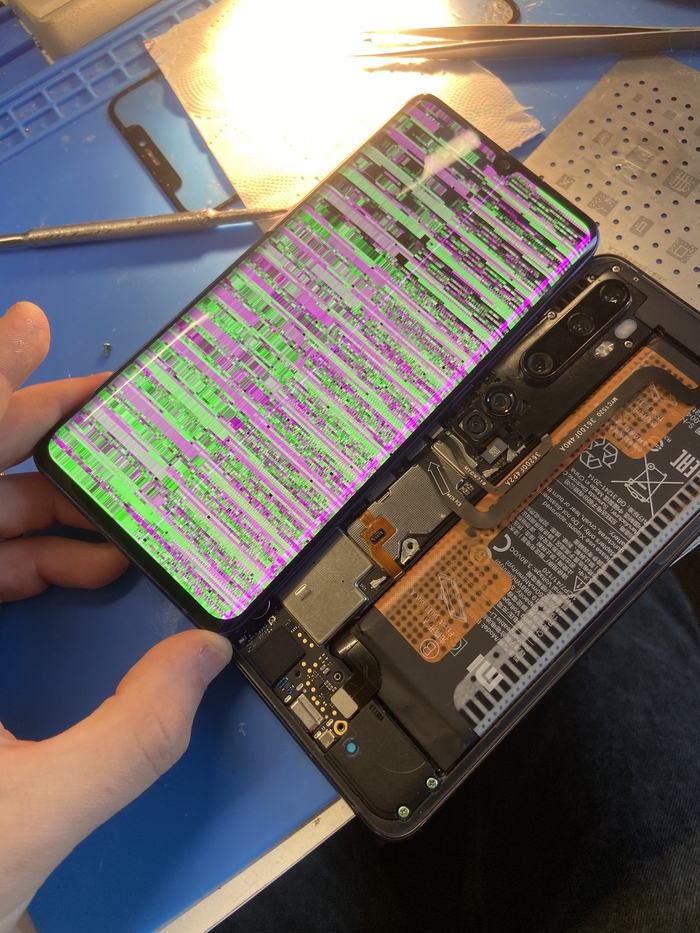

Предыстории нет, поэтому предполагаем проблемой либо дисплей, либо отвал проца, либо питание дисплея. Питанием дисплея в этой модели занимается PM7150A, это основной контроллер питания, драйвер питания дисплея встроен у него на борту. И так уж сложилось, что вышибает его реже, чем на этой модели отваливается проц. А точнее, ни одного подобного случая я на своем опыте не зафиксировал от слова совсем. Поэтому проблема с питаниями очень маловероятна, к тому же, скорее всего при этом сценарии изображения не было бы совсем никакого, а у нас матрица чем-то питается, раз может выдать хотя бы артефакты. Всегда, кстати, статичные и одинаковые. Начнём диагностику с подкидывания другого дисплея (к плате, конечно же, а не руками в воздух):

Дисплей отсеиваем, на другом заведоможивом картина такая же. А стало быть вариантов не осталось, имеем проблему на доске. Теперь пройдемся мультиметром по дисплейному коннектору, будем при помощи замера падений напряжений искать какую-нибудь подозрительную линию. Схема есть, бордвью тоже есть, интуитивно понятно, на каких линиях падение обязано присутствовать (и примерно какое), а на каких нет. Важно помнить, что падения замеряются щупами наоборот (красным на землю, черным замеряем), но вот отрицательное питание дисплея нужно замерять опять в другую сторону (черным на землю, красным замеряем), иначе значение будет сильно завышено и можно сделать ошибочный вывод о том, что с линией что-то не то. Это происходит потому, что линия является источником отрицательного напряжения.

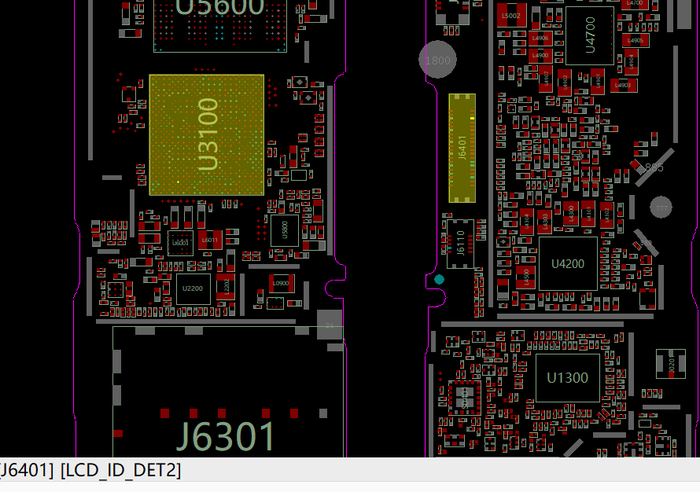

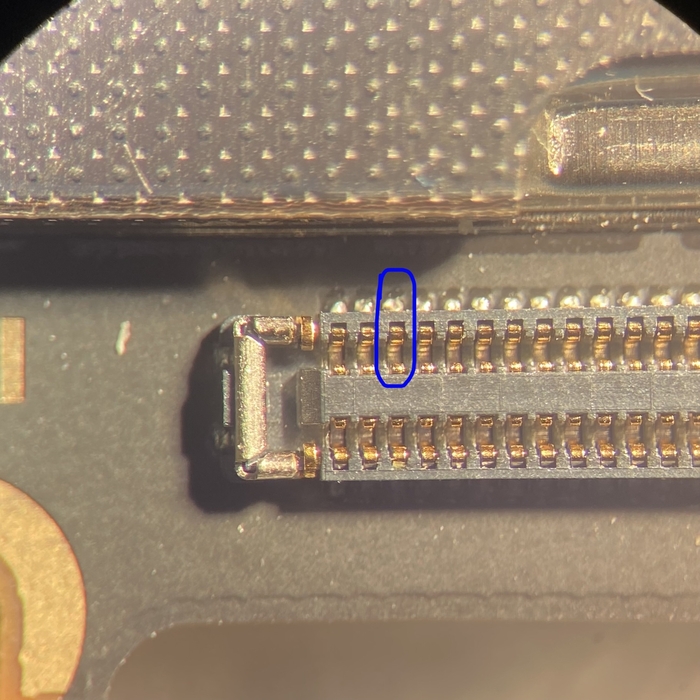

Итак, находим вероятную проблему, линия LCD_ID_DET2, идущая с дисплейного коннектора напрямую в процессор, не имеет никакого падения и висит в воздухе (Open Line), а на ней оно быть обязано около 300-400mV 🤔

Линия отвечает, судя по её названию, за детект и инициализацию дисплея. Осталось два варианта: это либо межслойный обрыв, либо отвал проца (шарик под процессором потерял контакт либо, собственно, с процессором, либо же с платой на которой он сидит). Так как плата выглядит вполне себе красивой, не гнутая, без следов сильных ударов и не является копаной, а также уже была куча случаев отвалов, то начнём именно с него.

В основном на этом проце и на всех Xiaomi на этом проце, а конкретно Poco X3 NFC, вся линейка Mi Note 10 (и лайт, и прошка в том числе), Redmi Note 10 Pro, Mi 11 Lite 4G и на других с процом SM7150, отвал проявляется потерей звуков/камер, одной конкретной или всех разом. Каждый из этих аппаратов бывал и без камер, и без звуков, и все они лечились тем же самым реболлом проца.

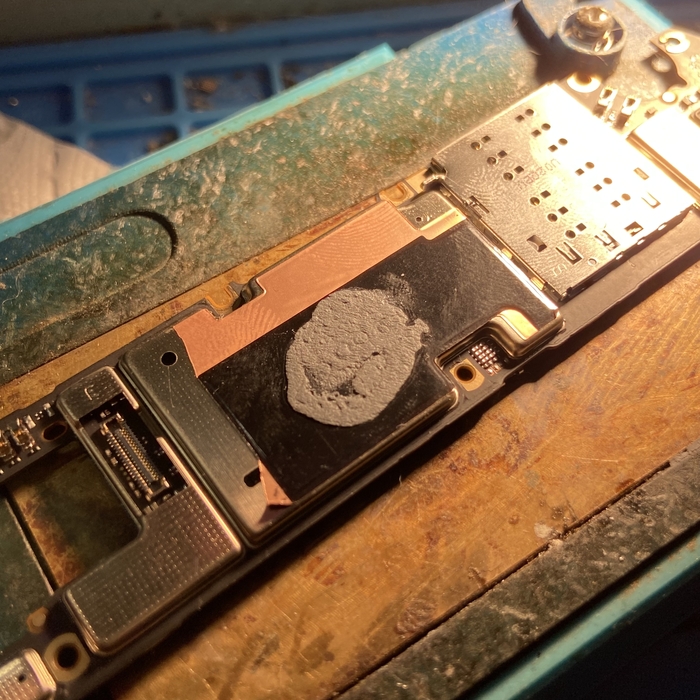

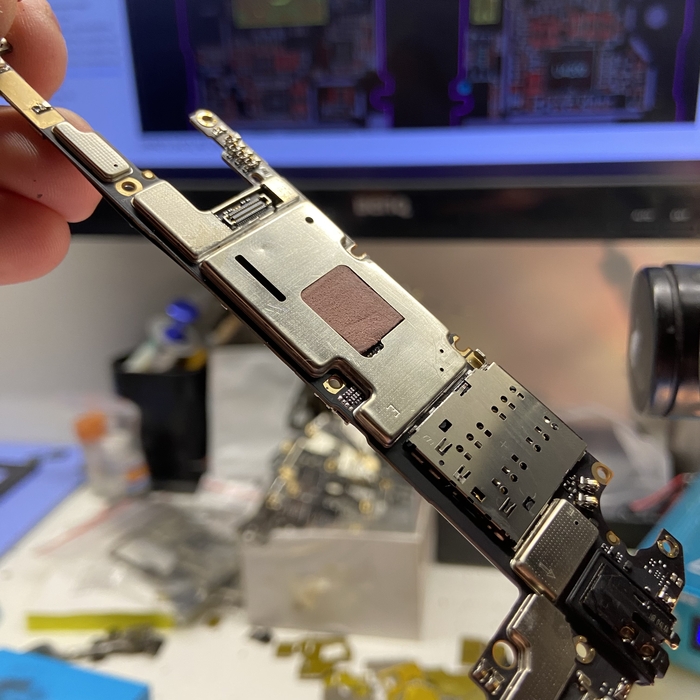

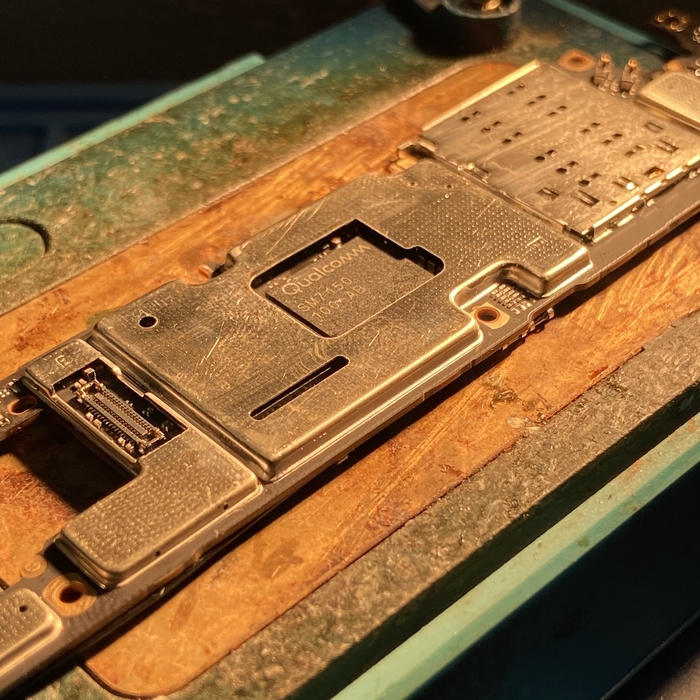

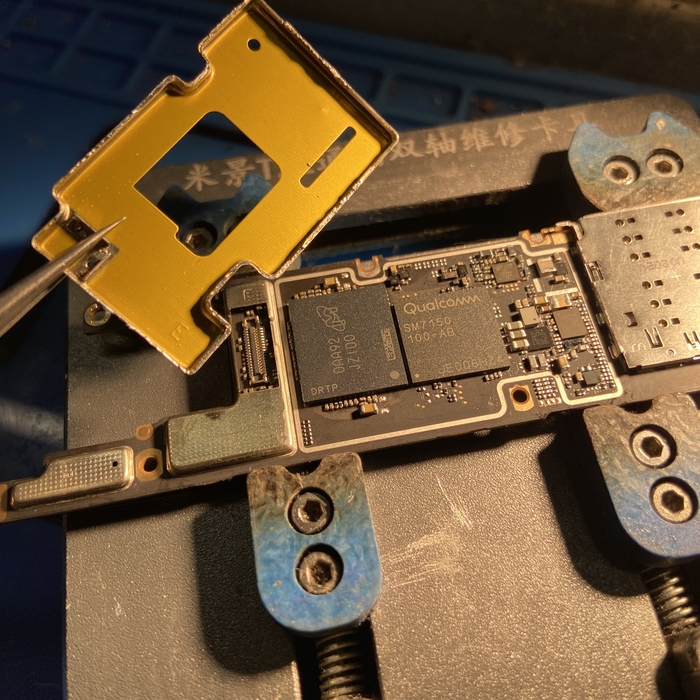

Плату на подогрев, пролуживаем паяльником и снимаем экранку:

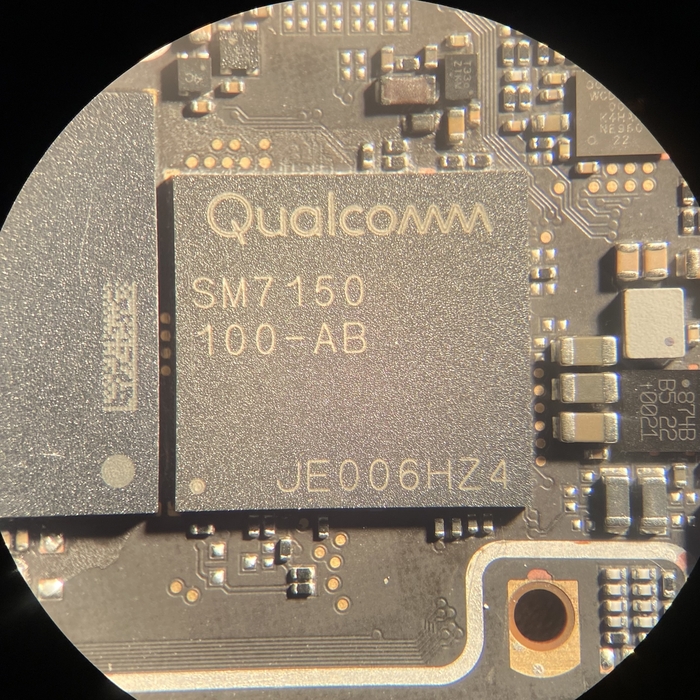

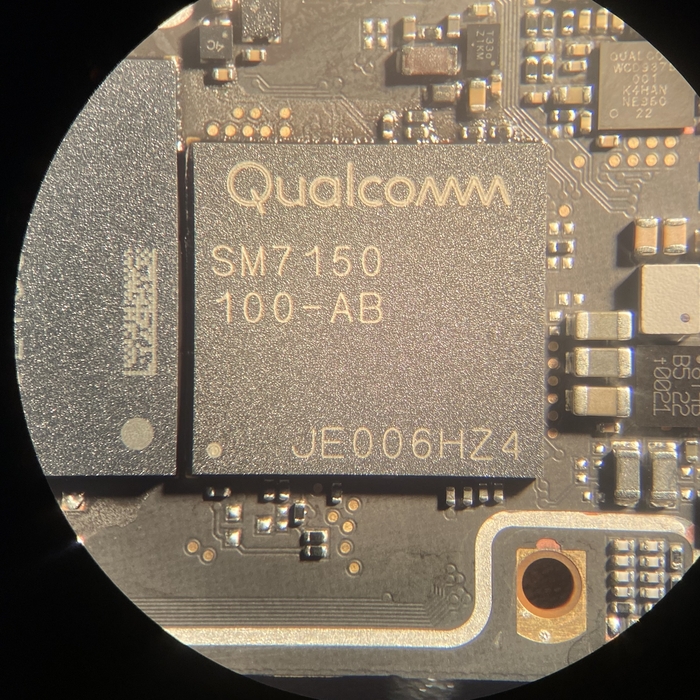

Теперь вычищаем компаунд вокруг процессора (квадратная большая микра справа, на которой нарисовано Qualcomm SM7150) и мелочи рядом. Делается это механически, в одной руке фен для нагрева (холодный компаунд весьма тверд, но в нагретом состоянии становится мягкий), в другой любимая тонкая ковырялка для таких задач. Память трогать не будем, так как нет необходимости 🤷🏼‍♂️

Теперь можно и дергать проц. Память закрываю медным скотчем, чтобы нагрелась как можно меньше.

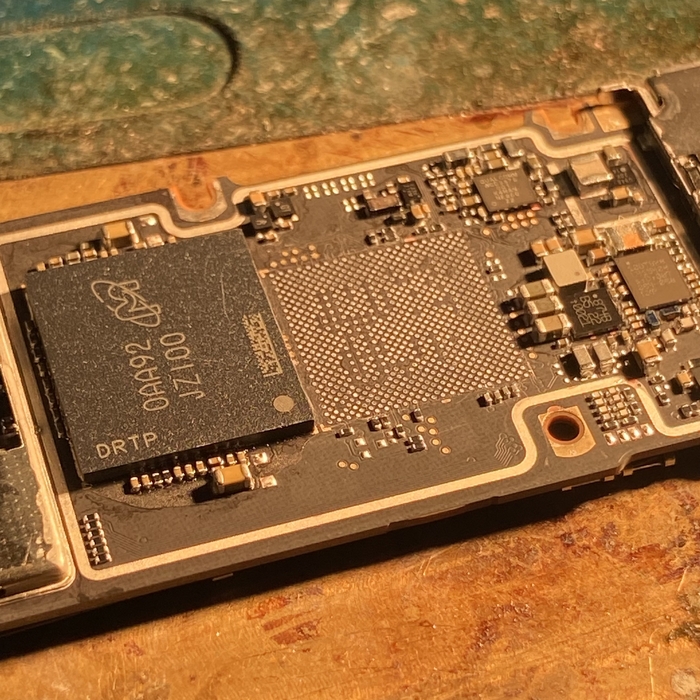

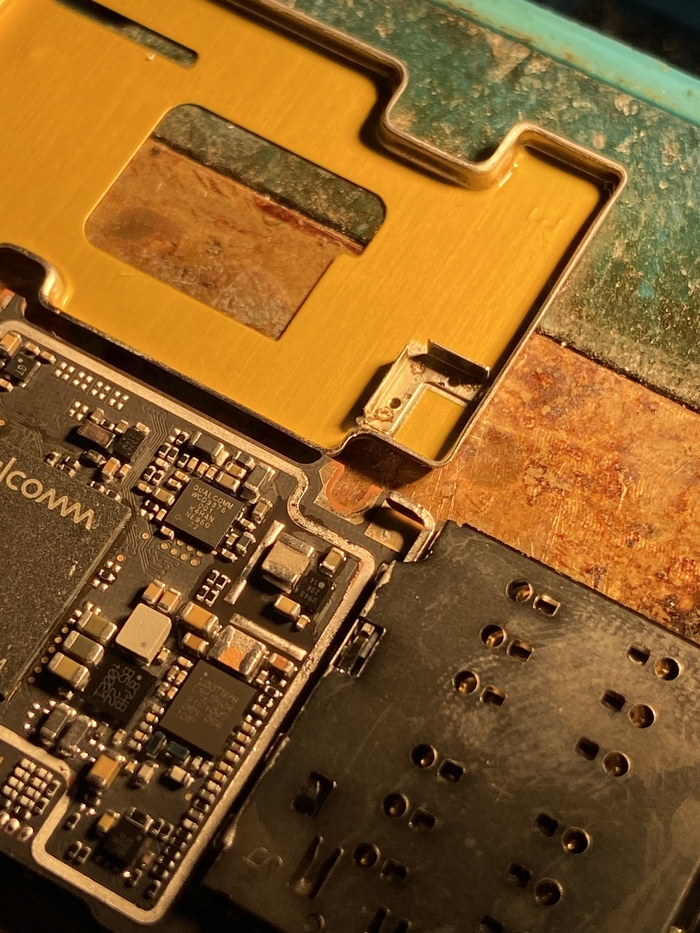

Здесь прекрасно видно, с какой именно стороны я залезал лопаткой. Теперь нужно зачистить посадочную площадку на плате от остатков припоя и компаунда, сначала все разбавляю паяльником с флюсом, затем остатки собираю оплеткой. Площадка должна быть плоской и без торчащих полусферок и шаров. С процессором делаем то же самое, но его нужно ещё и накатать, то есть создать на нём новые одинаковые по размеру свинцовые шарики припоя. Задача ясна, делаем:)

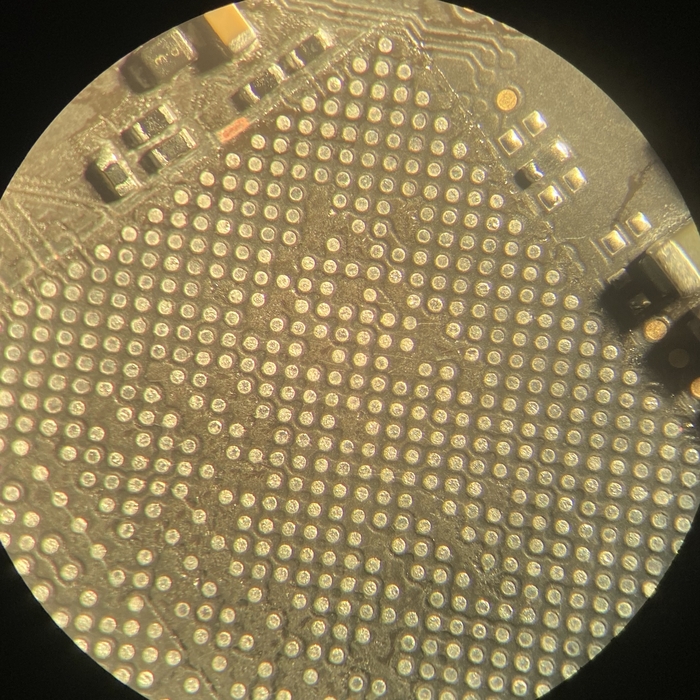

Площадка на плате должна выглядеть примерно так:

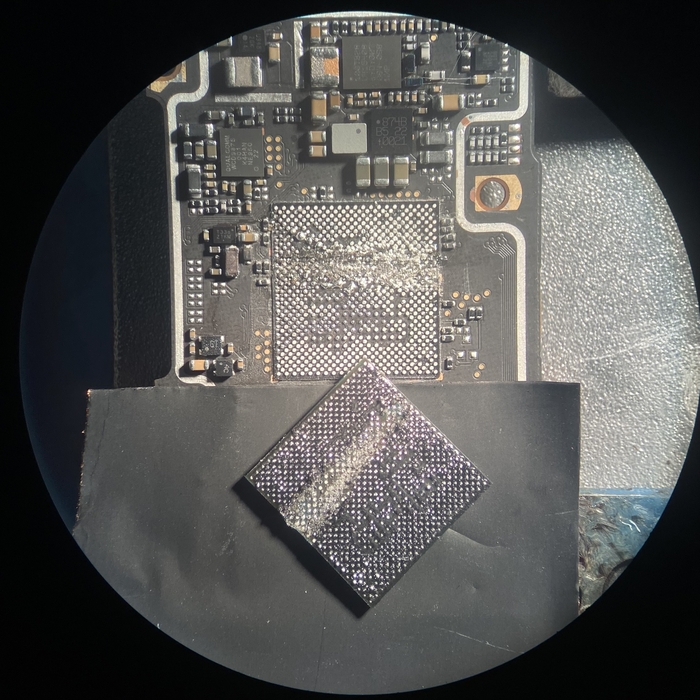

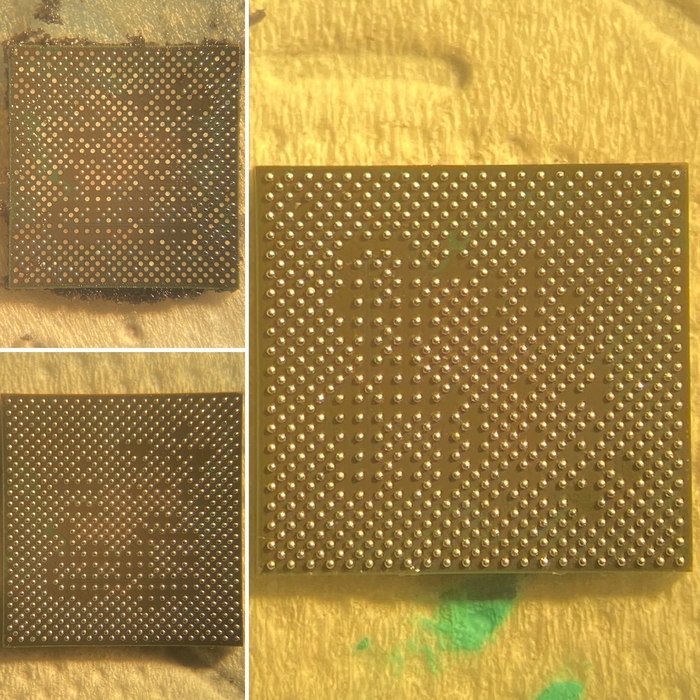

А накатанный проц, собственно, вот так:

Теперь сажаем его на плату:)

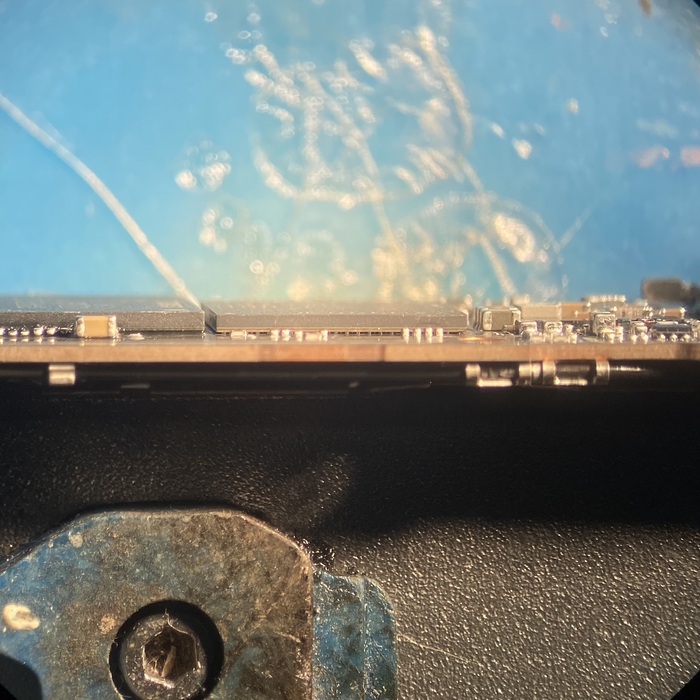

Сидит ровно, уверенно, проглядываются шарики. Теперь на линии появилось падение около 0.400v, а аппарат снова научился рисовать картинку, впрочем, вы это уже видели в начале поста:)

Теперь садим обратно защитную экранку, но есть небольшая сложность в виде внутренних перегородок, до которых не добраться паяльником. Можно и откусить их чтобы не мешали, а можно сделать по феншую, поэтому посадочное под эти перегородки заранее пролуживаем свинцом, и фиксируем в этом месте экранку с помощью фена. Остальное по кругу припаиваем паяльником на подогреве:

Теперь осталось лишь отмыть плату от флюса (что я уже сделал перед фотографией:)), положить подходящую термопрокладку, наклеить медный скотч и собрать аппарат

И на этом ремонт всё :)

Связаться со мной тут:
Вк
Телега

Спасибо за прочтение, разумеется, ещё увидимся 👋🏻🙂

Графический ключ придуман для того, чтобы его помнить. Но не у всех это получается...
Вот и приходится заниматься разблокировкой таких горе-аппаратов.

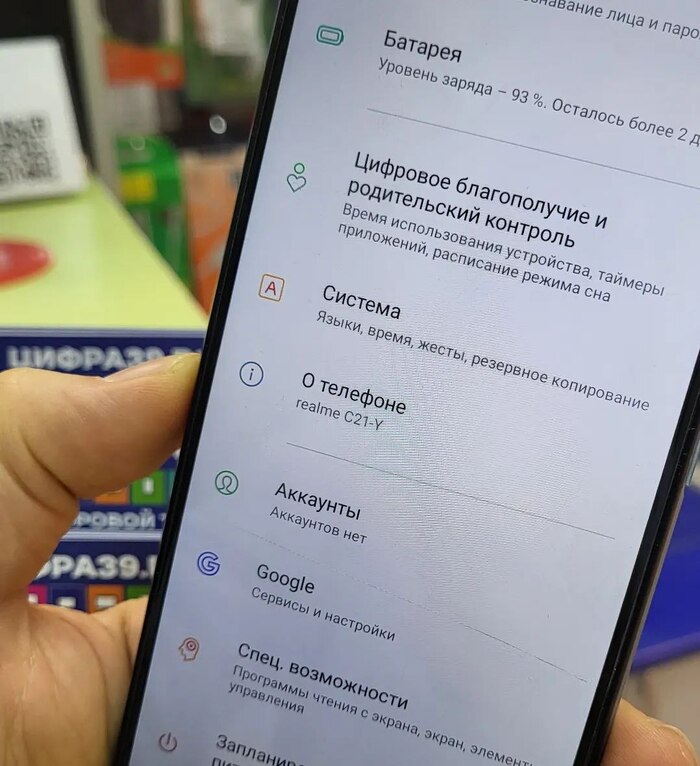

Сегодня "повезло" смартфону Realme C21-Y.
#Графическийключ
#Разблокировка
#Ремонтрилми
#Цифра39

Ещё больше информации в посте нашего телеграм-канала: https://t.me/digital39/328
