Изготовление печатной мастер-модели для выплавки детали из алюминия. Старая тема, но у автора довольно подробно описано и, субъективно, качественно получается непростая деталь.
PS бонусом свежее видео о прочности детали с вплавляемыми футорками в сравнении с другими типами.

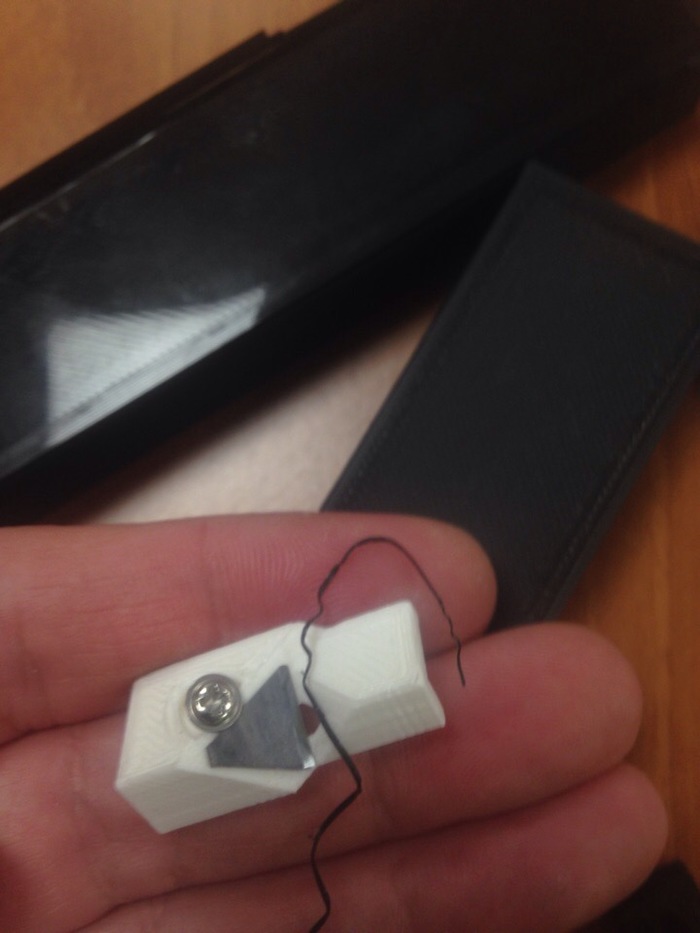

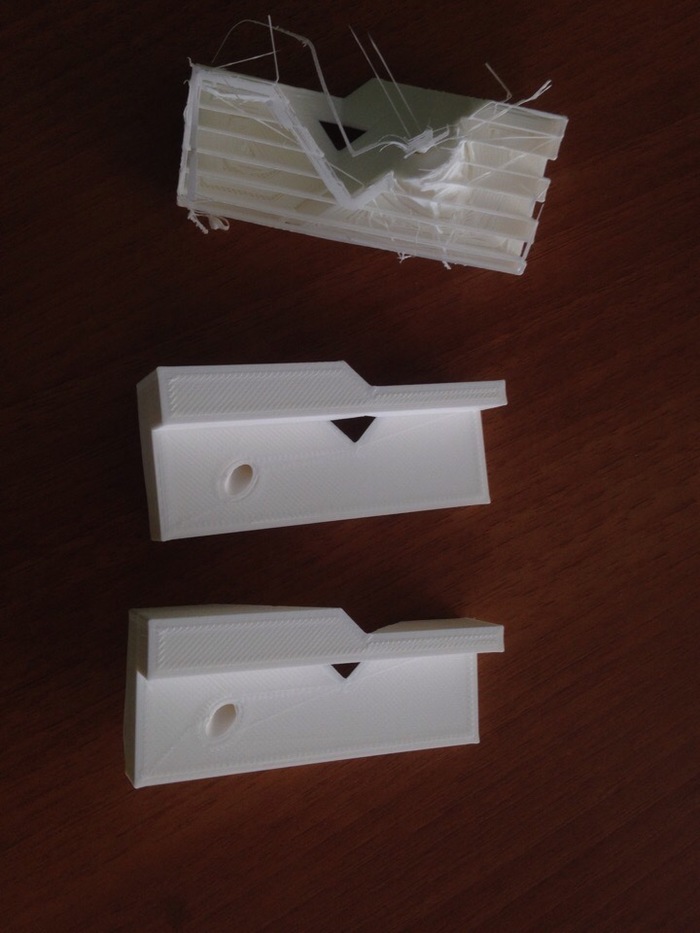

Модель взята у Андрея из видео (https://youtu.be/0r7fozdIf10) по укладке ПВХ плитки. Прочная и удобная штука, даже при большом уменьшении масштаба. Ещё на дерьмовых пластиках и принтерах если геометрия не ок с острыми углами - снятый уголок смотрится куда лучше.
Модель - https://cloud.mail.ru/public/22dh/54SxQSJFK
Автор - https://www.youtube.com/channel/UC4qbmWcdf-0OI9RQwgllM8g
Всех приветствую!
Дали премию на работе и внезапно появилось желание купить себе что-нибудь, что давало бы возможность и развиваться, как личность и немного зарабатывать в свое удовольствие. Ради этого приобрел 3д принтер Anycubic Kossel Linear Plus по цене около 16-17 тыс.руб. Предвосхищая комментарии, что купил не самый лучший вариант и "что-то маленькая премия у Вас на работе"...скажу, что хотелось недорогое, но печатающее изделие без сильных заморочек. Выбор пал на этот из-за нескольких обзоров техночуваков и неплохих отзывов.
Ссылки: https://www.youtube.com/watch?v=C8_Tlkx_uWg&t=1093s
https://www.youtube.com/watch?v=GPpm8DJ7DOI&t=397s - канал этого парня вообще очень рекомендую, делать классный дизайн и все прочее.
На работе внезапно стали поступать различные просьбы, что либо напечатать. Пока в основном это шестеренки, утраченные в процессе эксплуатации различных бытовых приборов, но т.к пока не сильно умею моделировать такие просьбы не выполняю, но усиленно стараюсь учиться моделить что-либо сложное.
Пока печатаю готовые детали с Thingerverse и наслаждаюсь)
Кстати, не знаю в чем моделите Вы, но я для себя открыл бесплатный онлайн CAD-редактор Onshape.
Параллельно поставил себе Fusion 360, учитывая, что можно получить бесплатную лицензию на 3 года при условии, что укажешь необходимость для учебных целей.
Из доработок:
1. Купил ультрабазу.
2. Купил, но пока не поставил драйверы шаговых двигателей TMC2208. Ожидаемо это снизит шум при печати.
3. Распечатал всякие усиливающие элементы (из пластика они дают немного дополнительной жесткость, но это лучше, чем люфт по корпусу)
4. Добавил подсветку;)
ФОТО всяких моделек и самого принтера:
Попробовал пластик Watson, печать в режиме вазы, воду держит:
Попробовал напечатать абажур для лампы, если будет интересно - допилю пост про создание настольной лампы. Тут накосячил и не угадал с величиной ретракта, т.к пластик чуть более пластичен. Нитки ретракта убрать не проблема.
Сейчас печатаю корону из 4 частей из Игры Престолов, убирание поддержек после отнимает кучу времени. Шлифовка, грунт и покраска - в планах)
Прикольно получаются так же полигональные горшки под всякого рода суккуленты
Напечатал также себе на стену крючки для велосипедных шлемов и держатель цепи:
Вот как-то так. Будут вопросы/комментарии/замечания - с удовольствием пообщаюсь.
Спасибо за внимание и всем удачной 3д печати!
Вот такой заказ - маска самурая тэнгу.
Печаталась слоем 0.2 40 часов. PLA+ от Filamentarno и PVA для интерфейсов.
PLA очень красив, похож на зефир.
Принтер FP Dragon.
Решила сделать что-то посложнее. Два дня работы, первая проба более сложной поделки 3D ручкой.
В конце пару фоток во время работы, несколько этапов.

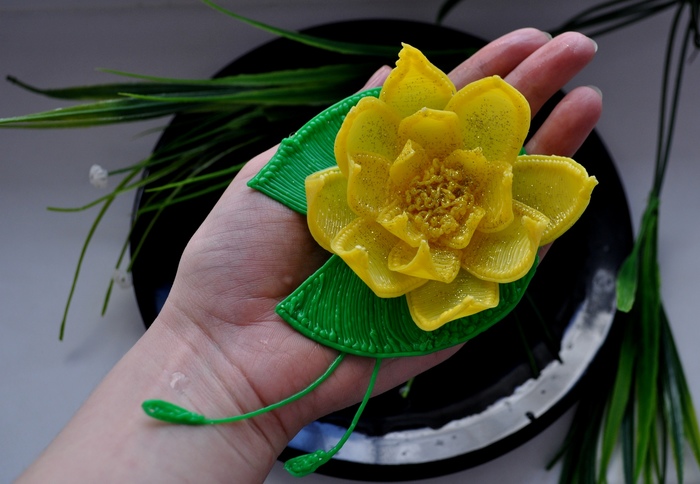

Эта кувшинка была сделана коллеге в подарок. А первая (пост тут) - эта моя первая проба пера ручки для создания более объёмных вещей, так как до этого я пластала разных бабочек и снежинок в плоском варианте.
Этапов работ особо и нет, увлеклась процессом, не до фоток было)))

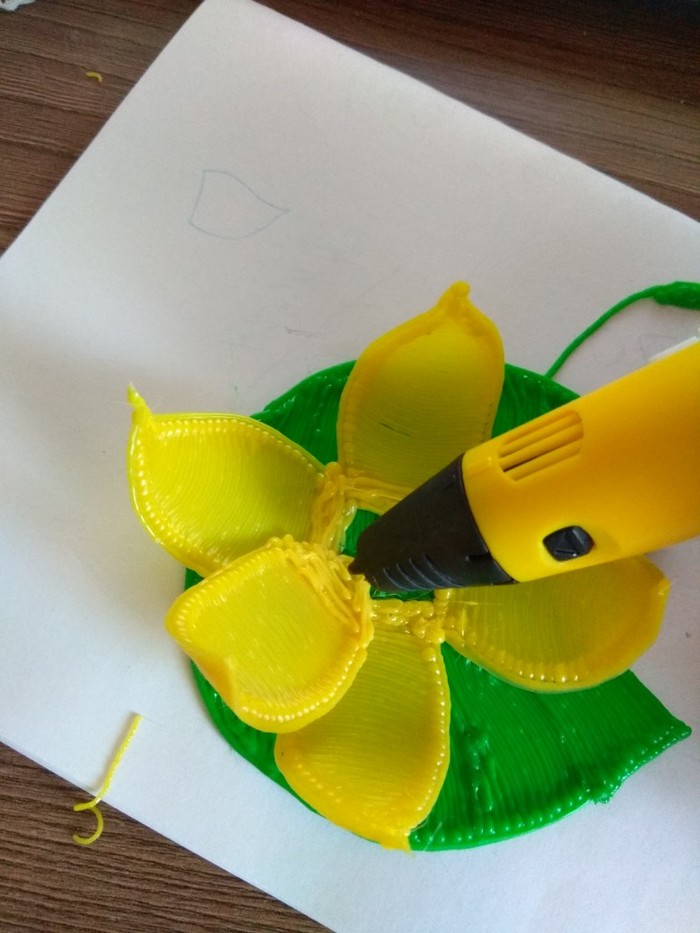

Вот две фотки с процесса:

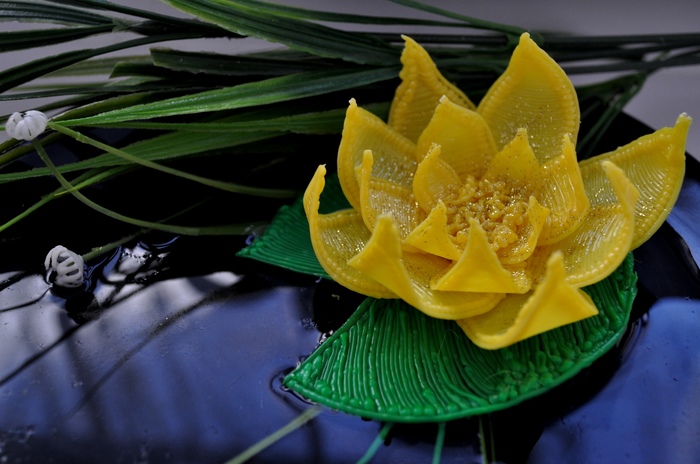

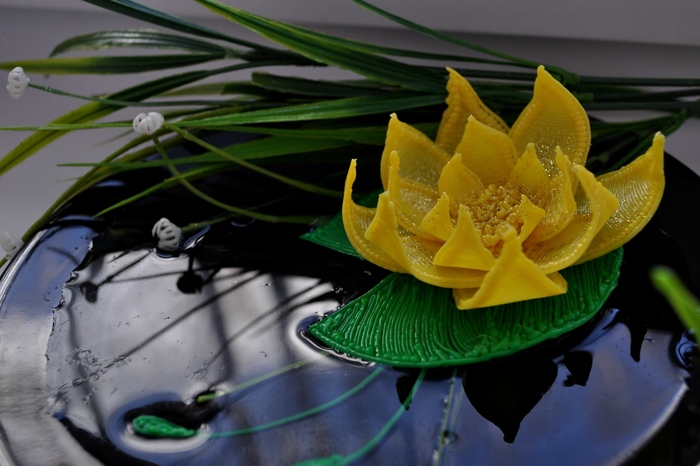

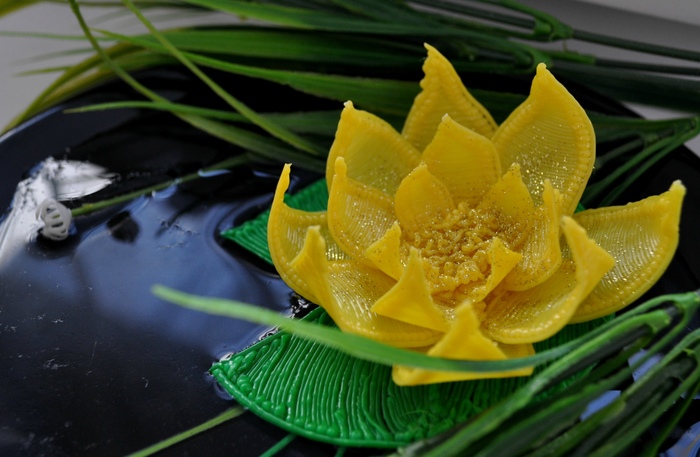

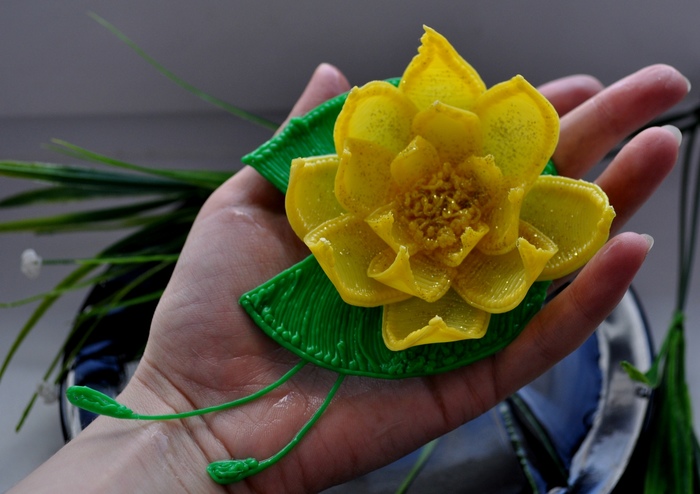

Ну и готовый вариант. Водичка с тарелкой так... для антуражУ.
Год назад подруга завезла в свой канцелярский магазин 3D ручку и подарила мне одну, и вот с тех пор я с этим подарком не расстаюсь.
Сегодня сваяла бабочку.
Ниже этапы работ, а потом пару фото готового варианта:
Вчера выложил пост с фото коробочки напечатанной на моё 3д принтере и к моему удивлению возникло очень много вопросов... по этому коротко (по возможности) напишу что где и в какой очерёдности, за ранее прошу прощение за качество фото, на телефон сфоткал по быстрому распечатал тестовый кубик и занялся другими домашними делами ...
Для начала ответы на пару частых вопросов из прошлого поста: (пропускаем кому не интересно)
1) принтер покупал как игрушку, не как способ денег заработать !
2) дельта мне нравится как механизм, принтер первый и единственный.
3) за год неторопливо апгрейдил и допиливал всё остальное время он просто печатает и печатает. (не сутками на пролёт, а когда было время и желание пилить-пилил)
4) печатает на скоростях 60-100 (коробки корпуса под максимум, фигурки 60-80) ускорение 1500
5) не претендую на идеальное качество и идеальную модель, просто периодически вижу фото - ужасно напечатанных деталек с подписью "качество меня устраивает" - и надеялся что прошлый пост подтолкнёт кого-то двигаться дальше и улучшить свой принтер.
6) НА ЗАКАЗ НЕ ПЕЧАТАЮ !
Все ссылки ссылки из моей корзины двухгодичной давности, мне пришло всё норм, ответственности за товар и продавцов не несу.
И так купил я вот это в минимальной комплектации - https://ru.aliexpress.com/item/Micromake-3D-printer-pulley-v...
далее грелка (подогрев стола) - https://ru.aliexpress.com/item/Delta-Kossel-3D-printer-DIY-2...
далее детали головы - https://ru.aliexpress.com/item/3D-Printer-Accessories-M3-Del...
и крепление экструдера к этой железки (как шайба, по моей ссылке - страница не найдена, но думаю найдёте)
рельсы - https://ru.aliexpress.com/item/3-pcs-lot-Kossel-Mini-12mm-Li...
натяжители ремня - https://ru.aliexpress.com/item/DIY-wholesale-small-torsion-s...
датчик уровня я использую такой - https://ru.aliexpress.com/item/3D-Printer-Auto-Leveling-Sens...
и алюминиевые каретки - https://ru.aliexpress.com/item/3-pcs-kossel-3D-printer-acces...
на момент когда я это покупал - цены были ниже, и общий бюджет составил что то около 20тр.
теперь фото: (ещё раз прошу прощение за качество)
принтер в термокамере выглядит так.
верх и низ термокамеры из куска ДСП соединённых между собой шпильками м10 через гайки и шайбы, это упрочняет конструкцию в целом. Принтер как бы зажат между крышкой и полом.
стенки проклеены плёнкой и сотовым поликарбонатом, в передней части дверка на магнитиках.
Блок питания отдельно на столе (так как пользуюсь им иногда в других целях)
сверху держатель катушки и там же мотор подачи пластика (пластик подаётся через фильтр)
шпильки уголки гайки дсп .... ничего сложного.
Стол из зеркала !!! (зеркало по сравнению со стеклом имеет более ровную поверхность)
к нему на клей приклеена грелка, и утеплено каким то материалом для печных труб из хозмага
крепления стола напечатаны
голова собрана так, обдув напечатан на самом принтере (два куллера 40 на 40 на 25)
провод с разъёмом сверху для подключения датчика калибровки уровня.
рельсы, каретки всё метал, добивался максимальной плавности хода кареток и максимальной параллельности.
ну и натяжители ремней.
само основание принтера стоит на ногах из мебельного магазина и резиновых демферах
ну и фото того что под рукой было из ранее напечатанных деталек.
ну и фото тестового кубика. печатал на скорости 80 ускорение 1500 PLA пластик DEXP сопло 0,4 слой 0,2 заполнение 40% не юбок не поддержек не было.
на этом всё. в планах напечатать кораблик бенчи и выложить его фото, как будет время сделаю.
Всем спасибо ! всем удачи !
