Вот еще немного напечатанных изделий на этот раз тоннели в уши. Разработка моделей и печать моя. а также подгонка под конкретные уши :) с 3д принтером доступны любые формы и наполнения, с учетом того что подобные вещи стоят в магазине от 300р за штуку, получается неплохая экономия :)
Эти из гибкого FLEX пластика
вот на что способен гибкий пластик(это прокладка для крышки)
Эти из безопасного ПЛА.
Вот еще одна моделька распечатанная в самом начале моего пути в 3Д печати. Necron Seraptek Heavy Construct. печатал три недели - в основном так: вечером подготовка модели, ночью печать. Сама модель с тингиверса, но очень много деталей приходилось лечить в ручном режиме, какие-то хорошо лечились нетфабом.
некоторые детали приходилось перепечатывать по нескольку раз.
больше фото в группе: https://vk.com/kirill_3d
Посмотрев несколько видео про 3Д принтеры загорелся идеей приобрести такой себе для воплощения идей и посильной популяризации 3Д печати. Выбор пал на Anycubic 4MAX. И вот хочу поделится результатами печати. По мере печати буду выкладывать новые изделия. больше фото в группе: https://vk.com/kirill_3d
Детали для работающего макета центробежного насоса. Пластик металлонаполненый ПЛА.
мелкие детали конструкции: рабочее колесо, крышки набивного уплотнения, подставки.
Нижняя часть насоса
Верхняя часть насоса
В общем дело началось еще в прошлом 2017-м году. Перекурил я статей и видео о 3D печати и решил и себе сделать такую шайтан машину. А также ради спортивного интереса захотелось собрать это всё из комплектующих что есть в местных строительных магазинах и как можно дешевле.Выбор пал на конструкцию H-Bot.Посидев недельку по вечерам за SolidWorks мой воспаленный мозг и кривые руки выдал такое:

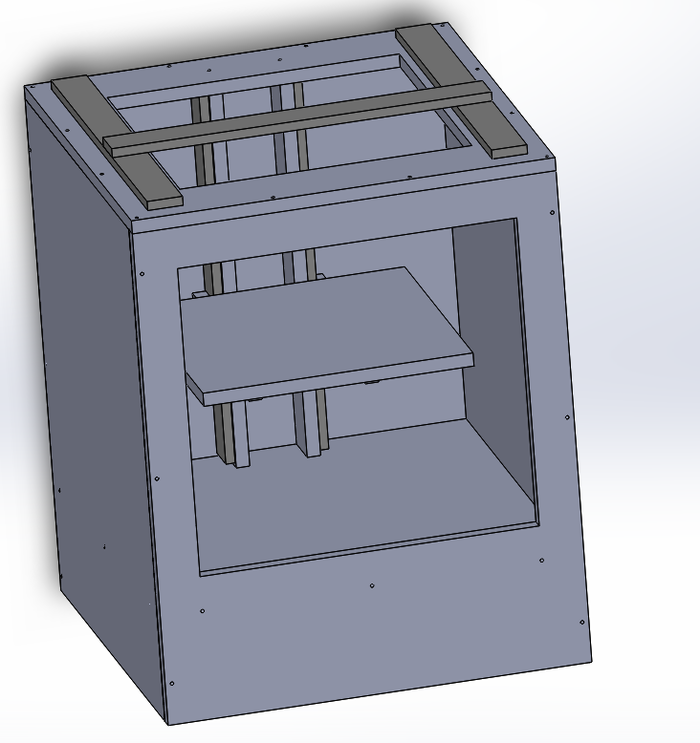

Но вот вес осей мне совсем не понравился, да и как выставить плоскости перпендикулярно я не представлял да и не представляю сейчас на этой конструкции(рама получилась кривая.)Хотя оси передвигались без люфтов.Я уже даже хотел закинуть свою затею со строительством принтера.Но потом за пару вечеров был наброшен новый эскиз принтера, на этот раз из ДСП и мебельных направляющих(3-х секционных), но их я немного модифицировал:1.Выкинул верхнюю часть так как она имела большой люфт.2.Разогнул ограничители так чтобы средняя часть могла ходить в обе стороны.Ну и собственно вот что у меня получилось(набросок в SolidWorks):
Корпус я заказал на распиле ЛДСП и после пару вечеров собрал его с осью Z.
Окончательный вид моего детища(правда корпус для дисплея так и не прикрутил) а скотч лежит на всякий случай если что отвалится =)):
Подводя итоги - получилось следующее:Область печати 20 на 25 см, высота 30.Габариты принтера: ширина 502мм, длинна 502мм и высота 600.Электроника - стандарт(Ramps и т.д).На всё ушло около 160 долларов, это правда не считая профилей и деталей которые я испортил на первую версию принтера.Качеством печати принтера доволен. У мебельных направляющих нашёл только 1-н недостаток - вылазят за габариты принтера.Видео работы:

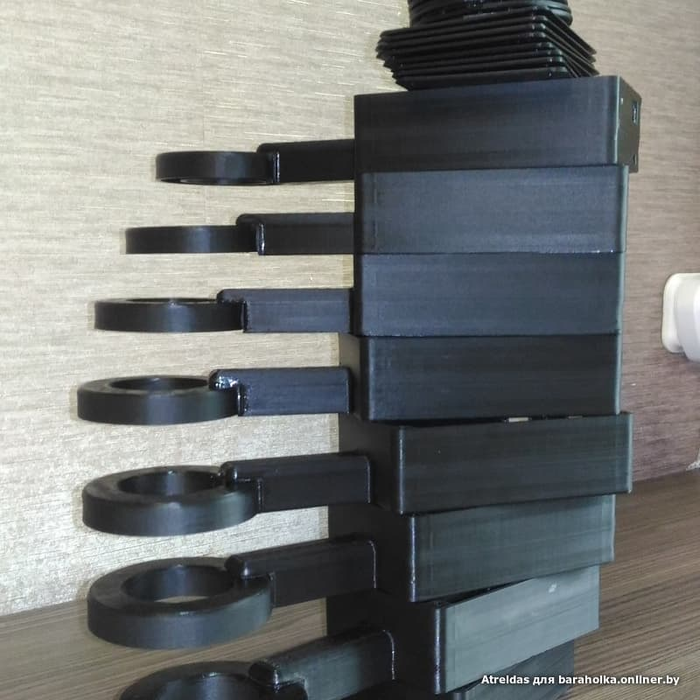

Ну и примеры отпечатанных деталей:

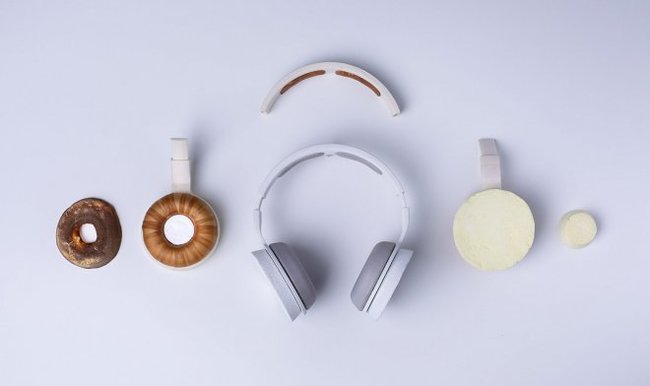

Противостоять доктрине запланированной деградации в индустрии электроники весьма сложно. Но можно хотя бы попытаться минимизировать одно из ее негативных последствий – создание огромной массы токсичных отходов, которые не подвергаются переработке. Финская дизайнерская студия Aivan разработала концептуальные наушники Korvaa, которые полностью состоят из биоразлагаемых компонентов.
Их амбушюры и дуга для крепления на голове изготовлены методом 3D-печати из биопластика. Он, в свою очередь, получен путем полимеризации продуктов переработки дрожжевыми грибками молочной кислоты. По сути, это отходы — но созданный из них материал достаточно прочный и гибкий, а потому подходит для промышленного использования.
Мягкая часть амбушюр изготовлена из белка гидрофобина, который также производится грибками. Его смешивают с целлюлозой и получают ячеистую структуру, напоминающую пену, но гораздо более прочную. Сверху все покрывается мицелием еще одного вида грибков, который на ощупь напоминает выделанную кожу. Финальный слой – синтетический шелк.
Несложно заметить, что финские дизайнеры продумали только конструкцию корпуса наушников, это лишь прототип. С другой стороны, это еще одна демонстрация того, как можно отказаться от использования неразлагаемых и непригодных к переработке материалов в самых простых, бытовых устройствах. И без существенных затрат – грибки охотно растут сами.
Приветствую всех пикабушников!Из ваших комментариев к прошлому посту про Fusion 360 https://pikabu.ru/story/fusion_360_znakomstvo_s_programmoy_i... очень много узнал, как про сам Fusion так и про другие популярные САПР, за что вам большое человеческое спасибо. Приятно знать, что в сообществе очень много специалистов и всегда можно будет кому- либо задать вопрос и получить ответ.Я же продолжаю далее изучать данный CAD и надеюсь такие уроки, в формате скринкастов пригодятся начинающим работать в данной проге.В этом посте хотел бы затронуть такой, весьма полезный функционал, как "Библиотеки готовых компонентов".Библиотеки готовых компонентов во Fusion 360 значительно облегчат вам подготовку нового проекта.Опции находятся в разделе меню insert. Там вы найдете две библиотеки. Опции позволяют произвести вставку готовых 3д моделей деталей, инструментов и различных компонентов. Данная функция значительно упростит подготовку каких-либо новых проектов и сэкономит для вас время в разработке новых, но уже известных и как может оказаться имеющихся в сети готовых 3д моделей компонентов для Fusion 360.
На данный момент, во Fusion 360 есть две библиотеки, это Autodesk Community и McMaster-Car. Ну по крайней мере в студенческой лицензии их две. Давайте рассмотрим их в порядке возрастания юзабилити.
В видео есть отступление про 3д принтер Tevo Tarantula. Это в свое время, был популярный 3д принтер, но с кучей болячек, устранению которым нет конца и края. Многие из вас скажут, что нет смысла модернизировать данную железяку и тратиться на неё. Но, в качестве тренировки с чего-то всегда нужно начинать, есть эдакий спортивный интерес, получится ли сделать из г.... конфетку. Дело не в деньгах...
На оригинальность идеи не претендую, когда мысля посетила, прикрутить к одному из своих принтеров лазерный модуль, выбрал Ender 3, так как к нему оказалось проще всего и без переделок. Собрал всю информацию по данному вопросу воедино, многие моменты допетрил сам, может кому-то пригодится.
Всех приветствую, решил спустя 1000дней с предыдущего поста (юбилей) запилить пост. Речь пойдет про 3d печать и octoprint.
Предыстория:
Я уже давно занимаюсь 3D печатью, сам процесс печать довольно долгий и шумный. Если с ожиданием можно смириться, то шум мешает работать и спать.
Тут есть 3 варианта борьбы с шумом:1. Ставить тихие шаговые драйвера – дорогой вариант, шум снижается, но не идеально.2. Сооружать короб для принтера.3. И самый простой вариант – тупо поставить принтер в другую комнату
Собственно я пошел по последнему варианту, но тут возникли неудобства – приходиться бегать с SD картой, чтобы загрузить код и поставить его на печать.
Чтобы не бегать каждый раз, надо рядом с принтером поставить компьютер, который будет «скармливать» gcode принтеру. Таким «сервером» можно управлять по удаленке, но лучше пойти более сложным путем - ставить linux и web интерфейс
Для управления сервером будет использоваться микрокомпьютер Orange pi zero, стоит не дорого (1000р + 500р MicroSD карта). Сразу имеет wifi на борту, что позволяет не тянуть витуху до принтера.
В качестве web интерфейса выбор пал на octoprint, наверно самое лучшее решение. Благодаря множеству плагинов, можно хорошо увеличить базовый функционал.
Т.к. Orange pi не имеет готового образа с octoprint, то придется ставить armbian и octoprint вручную. Об этом я снял серию видео, желающие увидеть – welcome.
Что получаем в итоге?
- наблюдение за принтером через web камеру, возможность съемки таймлапсов
- управление принтером (движение, нагрев, запуск и остановка печати)
- автоматическая загрузка кода после слайсинга (Simplify3D, Сura)
- подключение телеграмм бота для управления принтером, отправки уведомлений о статусе печати.- введение статистики печати.И множество других функций..
Остается последний момент – удаленный запуск. Я использую розетку умного дома xiaomi. Можно включить принтер с помощью кнопки или через приложение из любой точки мира, zigbee версия розетки ведет статистику потребления электроэнергии.
Можно использовать более дешевый аналог от sonoff
Так же для безопасности я советую приобрести пожарную сигнализацию, особенно любителем ставить печать на ночь. После того, как мой стол сгорел (спасибо китайцем, паяющие провода стола кислотой), я убедился в этом окончательно.
