Всем привет, для тех кто интересуется добавлением нового функционала своему зверьку, по мотивам поста уважаемого Karlasyan (ссылка на пост https://pikabu.ru/story/ender_3__laser_byistryiy_star_672461...) могу заявить, что ничего сложного нет, без проблем можно установить лазерный модуль на любой 3д принтер и гравировать на нем вот такие шедевры:

Вот оригинальное фото:

Дабы не писать дофига слов, оставляю видео, в котором все подробно объясняю и показываю. Тема не закрыта, на данный момент делаю обзор на новые защитные очки от лазера, где протестировал их с очками, которые идут в комплекте с лазерным модулем.

Так же отдельный видос будет по выбору программ для гравировки, их настройке и т д. А так же отдельная тема по редактированию фоток для гравировки.

Так же надо будет попробовать гравировать на коже.

Буду рад вашим комментариям и оценке видео!

Год назад мной был спроектирован Direct-экструдер для дельта-принтера с дистанционным приводом.

Ряд публикаций об этом мной был размещен на 3dtoday.ru по тегу tough-struder. Например — ЗДЕСЬ

Коротенькое видео работы есть ЗДЕСЬ

Так как адекватности пользователей сообщества 3dtoday со временем не прибавляется, и это еще дополняется хамоватостью некоторых модераторов, а на Пикабу я любого хама или попрошайку могу послать ээээ... далеко и добавить в черный список, публиковаться там до видимых подвижек хочется все меньше и меньше.

За концепцию был принят тросиковый привод с червячной конечной передачей крутящего момента для подачи прутка. Выпускаемые аналоги — Zesty Nimble и Flex3drive.

Почему было принято решение в реализации собственного концепта вместо приобретения готовых изделий:

- в T-struder используется пара «сталь-полиацеталь», крепко, ЪУЪ;

- жесткое безлюфтовое крепление подающей шестерни на стальном же валу с возможностью доступной замены «сработанной» шестеренки от контакта с угле- и стеклонаполненными филаментами (оригинальное зубчатое колесико от Zesty стОит не один десяток $);

- ну свои же силы попробовать тоже надо. ЧСВ и все такое.

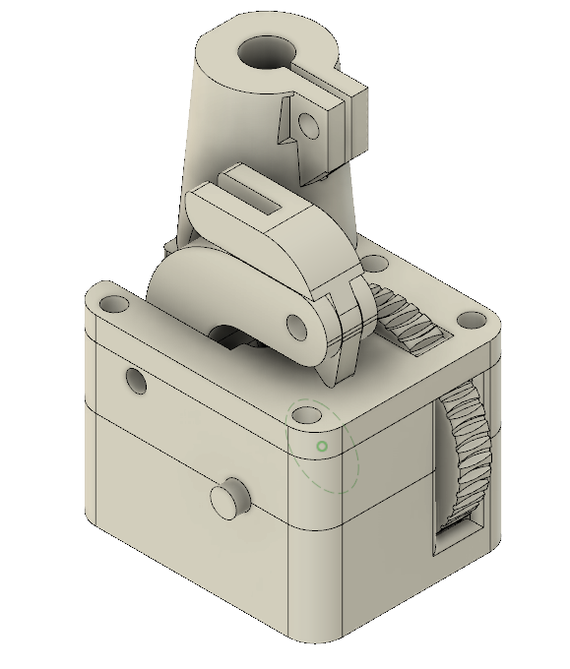

Немногим более года назад «родился» на свет T-struder beta:

Фидер имел габариты 45х35.5×57.5 мм и вес около 72 грамм без учета тросового привода и его чехла. Почему без? Погоня за декларируемыми от Zesty 32 граммами становится бессмысленной, как только понимаешь, что еще 80-100 грамм некомпенсированной массы на эффектор добавляет тросик в чехле.

Агрегат был опробован в деле и прожевал свои несколько километров филамента.

В процессе использования были выявлены как плюсы (Direct-подача пластика с легкой и быстрой заменой прутка, ЪУЪ), так и минусы. Сложной была конструкция крепления гибкого вала к червячному винту (а при кручении вала на хороших ускорениях этот вал имеет обыкновение укорачиваться-удлиняться и иногда даже норовить выскочить из гнезда), также коэффициент редукции в 1:25 с подающим зубчатым колесом MK8 диаметром по желобку в 7.5 мм:

- делает проблемной скоростную подачу прутка для сопел диаметром 1 мм и более;

- ограничивает скорость ретракта величиной 15-20 мм/с;

- вызывает сильный стук двигателя при ретрактах (очень назойливо звучит, особенно если ретрактов много);

- почти однозначно требует использования 32-bit электроники, т.к. обработка при микростеппинге 1:16 движений экструдера при почти 4000 шагов/мм сильно нагружает слабенькие 8-ми битные «мозги» Mega 2560;

- на привычных скоростях (ускорениях) работы фидера начинает замечаться влияние упругости на кручение гибкого вала и приходиться снижать общую скорость печати.

Габариты фидера требуют использования большого эффектора для дельта-принтера (с показателем delta_effector_offset 32…35 мм), что затрудняет применение этого фидера на компактных дельта-принтерах.

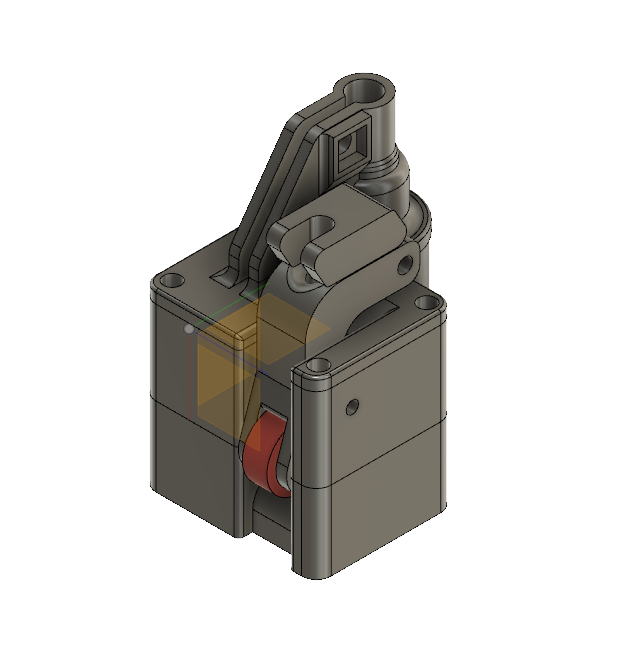

Проект был творчески переработан и получилось вот так:

Фидер после переработки с использованием миниатюрных подшипников и «переезда» узла прижима прутка на другую сторону подающего зубчатого колеса имеет габариты 36.5х29.9×51 мм и вес около 57 грамм. Частично открытый механизм позволяет продувать конструкцию фидера от крошки филамента. Муфта соединения червячного винта с гибким валом выполнена жестко фиксируемой металлической. Также уменьшен максимальный вылет габаритов от оси филамента с 37 до 25 мм, что позволит:

- устанавливать фидер на стандартные эффекторы с показателем delta_effector_offset в 25 мм;

- в дальнейшем спроектировать двойной симметричный фидер для двойного же хотэнда из двух E3Dv6 или по типу «Химеры» или «Циклопа».

Примерочный фидер отпечатан, доработан напильником и ждет установки для пробега.

Не получается больше добавлять картинки, добавлю ссылку на ФОТО

P.S.: Исходники пока выкладывать не планирую. Попрошайки - лесом. Пост мотивирующий, показывающий, что устройство директ-подачи для дельта-принтера возможно и результативно. Каждый волен приобрести аналог или же разработать свой вариант. Или же (как мне топил один попрошайка) - дождаться, пока китайцы не расклонируют Nimble.

давно ничего не выкладывал потому что был занят печатью еще одного некротитана для любителя вархамера из города Екатеринбург. На всякий случай приложу фото в собранном но не покрашенном состоянии. как только у меня появится фото полностью готового - обязательно поделюсь.

кому интересно - я тут: https://vk.com/kirill_3d

после этого была доработана и напечатана, взятая с тингиверс, маска орка. была немного обрезана со стороны висков, лба, подбородка. Разбита на 4 части - для минимизации печати поддержек, печать и склейка на ДХМ. окраска производилась заказчиком уже.

ну и немного мелочи:

Запчасти для электросамоката.

переходная втулка для электромотора. не совпадал с местами крепления штатного.

защита подвеса квадрокоптера.

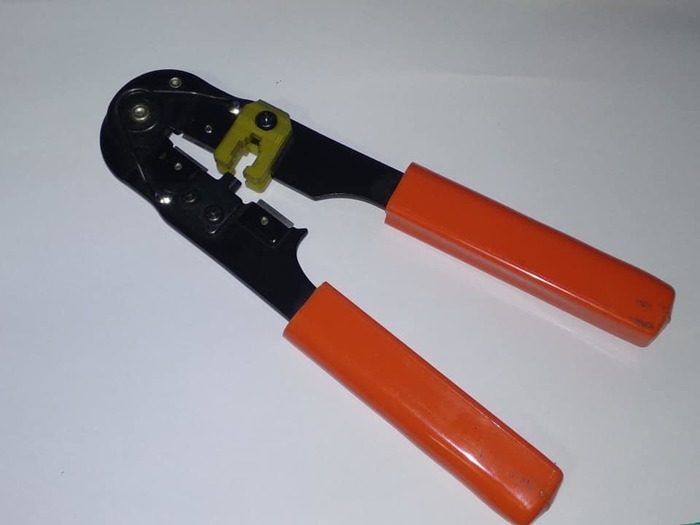

Поломалась матрица для обжимки на разъем RJ-11.

Немного черчения в Компас-3D.

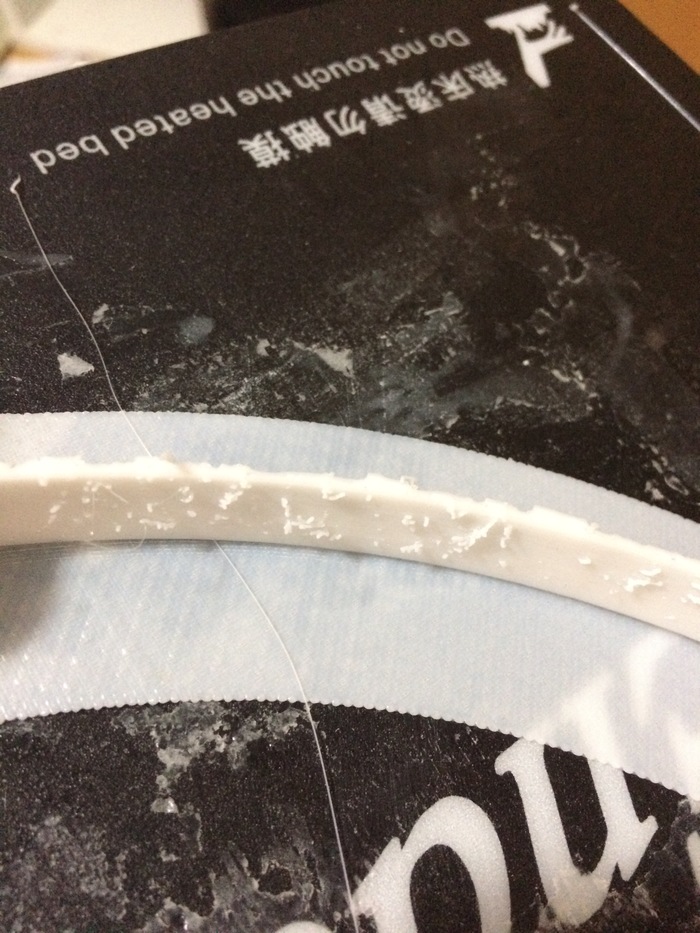

Печатаем

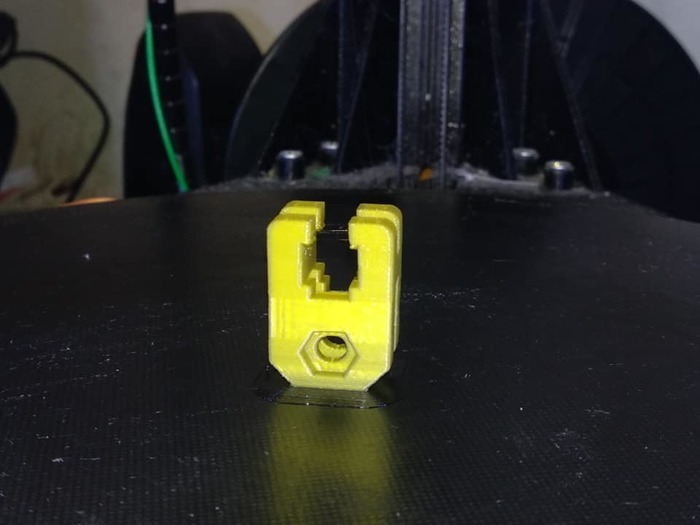

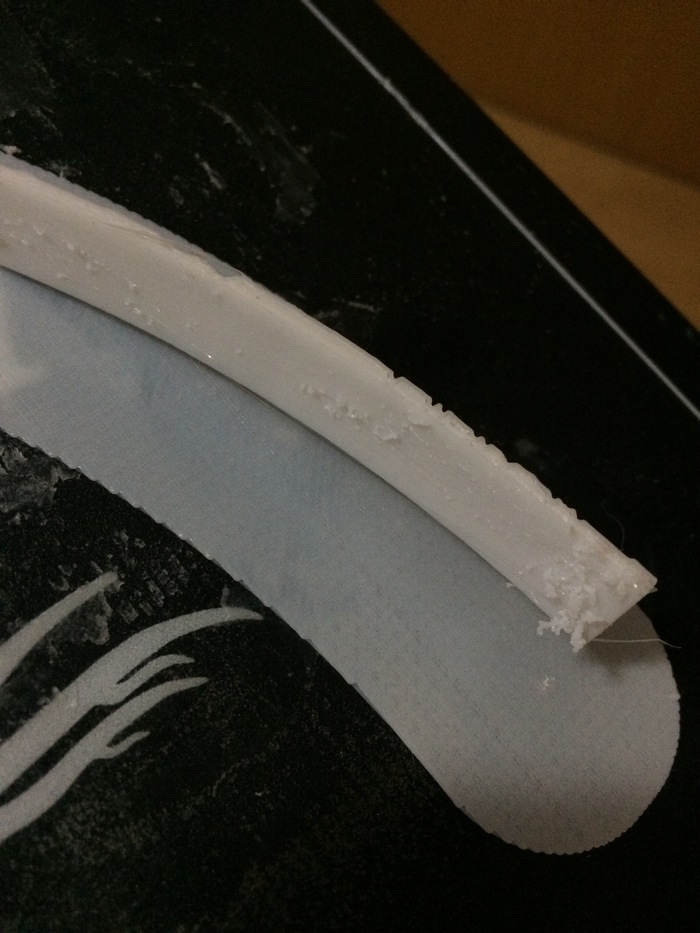

Результат

Ссылка на модель если кому надо - https://www.thingiverse.com/thing:3772100

Кстати, я слышал, что в школах сейчас нет предмета "Черчение". Помню у нас был в школе, в жизни  пригодилось.

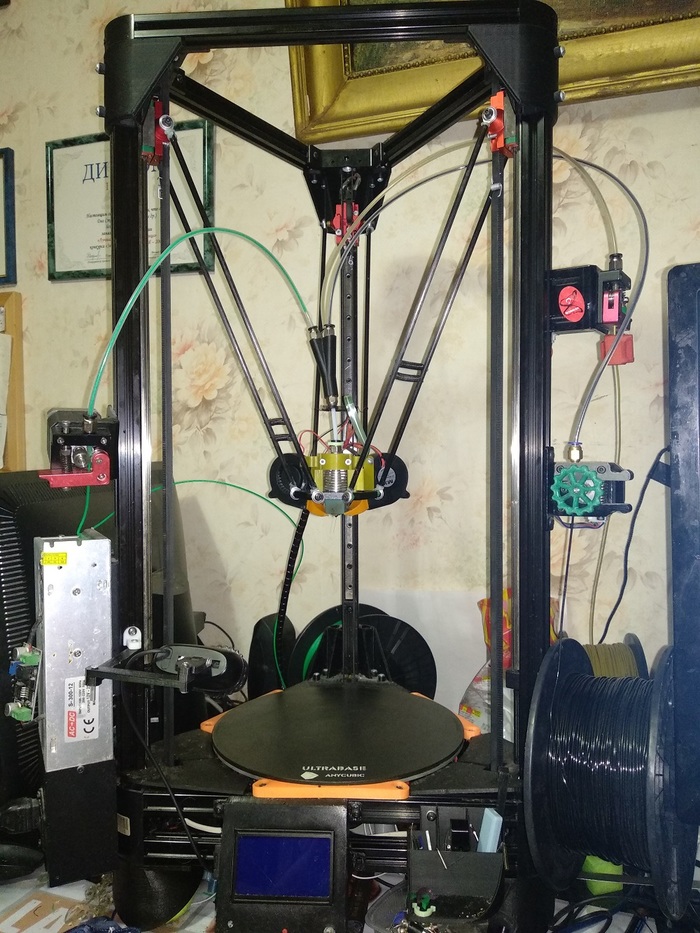

Моя шайтан-машина. Правда от оригинала осталась одна рама, рельсы, блок питания, ремни и часть моторов.
