Переборол жабу и купил экструдер за 2000 руб. на алишке. У меня трехцветный принтер дельта и прутки подаются на одно сопло через сплиттер с помощью боуден экструдера.
Моя модель сплиттера на три цвета - https://www.thingiverse.com/thing:3230794 и на два цвета https://www.thingiverse.com/thing:3094884 , я чертил в Компас 3D.

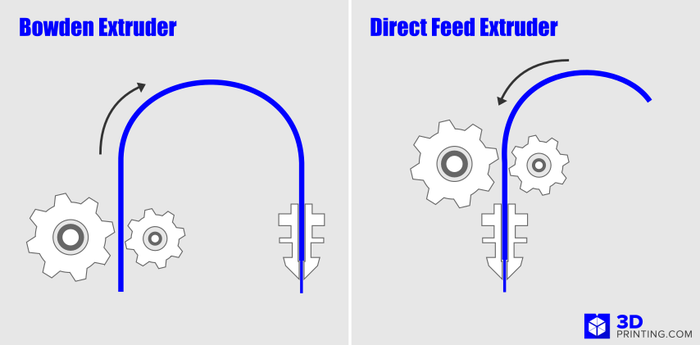

Боуден, это когда экструдер и хотенд разнесены и соединены между собой трубкой по которой проходит пруток.
Проблема заключается в том, что что-бы поменять пруток, нужно вытянуть из хотенда первый пруток и загрузить через тройник второй или третий, а на конце прутка может появиться неровность, волоски или один длинный волосок, который помешает загрузке прутка при следующей замене. Пруток может просто зацепиться за сочленения сплиттера и трубок в нем, а экструдер прищелкнуть шаги, т.е. пропустить шаги или вообще не подавать пруток и печать будет испорчена. Такое бывало изредка, но испортить модель, которая печаталась много часов даже один раз, это очень неприятно скажу я вам.
Что бы таких зацепов не было, нужен более "мощный" экструдер с большим крутящим моментом, которыми и являются экструдеры типа титана или того который я купил, а купил я Trianglelab Bowden Extruder BMG. Большой крутящий момент позволяет с большим усилием протягивать пруток.

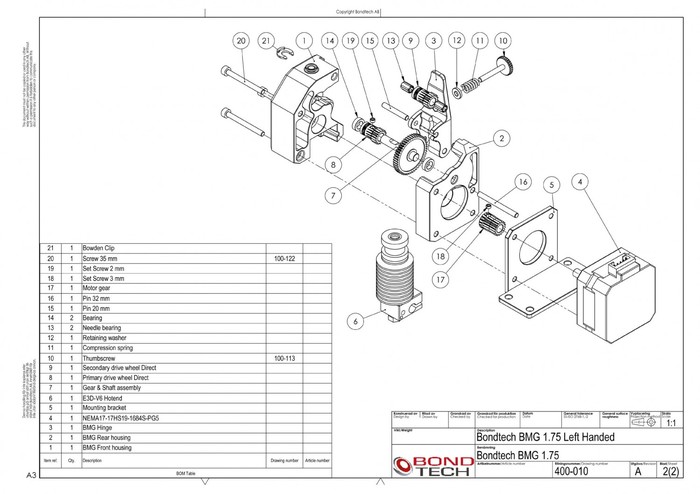

Схема экструдера
Сделал видеообзор небольшой
Экструдер очень понравился, проталкивает пруток очень хорошо. Вот видео про первое впечатление от работы экструдера.
Один раз засорилось сопло и хотенд давлением прутка выдавил трубку боудена из хотенда, что никогда не бывало у меня. Ранее в этом случае шаговый двигатель просто прощелкивал и пропусках шаги или разгрызал пруток.
Но есть небольшой недостаток. При заправке прутка в экструдер, пруток цепляется за шестерни и его трудно протолкнуть через трубку до хотенда. Приходится с помощью управления шаговым двигателем выполнять загрузку или выгрузку прутка.
Вот видео про то, как туго ходит пруток в экструдере вручную
Еще оказалось, что я поставил экструдер вверх ногами. На это мне указывали на сайте 3dtoday.ru, но т.к. экструдер нормально работал в двух направлениях я на эти советы забил. Но оказалось напрасно.
Я заметил, что во время печати в моменты ретрака (это откат пластика немного назад во время холостого перемещения сопла, что бы с сопла не лились сопли на модель и не образовывалась паутинка) трубка боудена прыгала в фитинге экструдера, т.е. ретрак работал неправильно и с этой стороны экструдера фитинг плохо держал трубку. И пришлось перевернуть экструдер и в прошивке инвертировать движение шагового двигателя экструдера (можно пойти на хитрость если лень копаться в прошивке просто перевернув разъем шлейфа экструдера на материнке 3D принтера). И все заработало прекрасно.
Вот заключительный видеообзор экструдера Trianglelab Bowden Extruder BMG
В общем отличный экструдер, но собака дорогой. А у меня трехцветный принтер, т.е. нужно еще два экструдера, а по цене выходит уже прилично. Жабу я задушить не смог и заказал похожий экструдер за 600 рублей у другого производителя. Посмотрим, платит ли скупой дважды.
