Начертил  в Компас 3D такие игрушки. Это для маленького ребенка, что бы учиться скручивать и раскручивать.

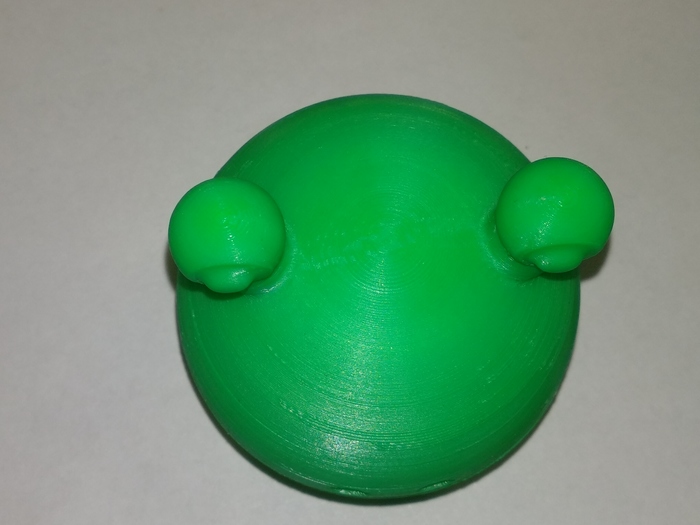

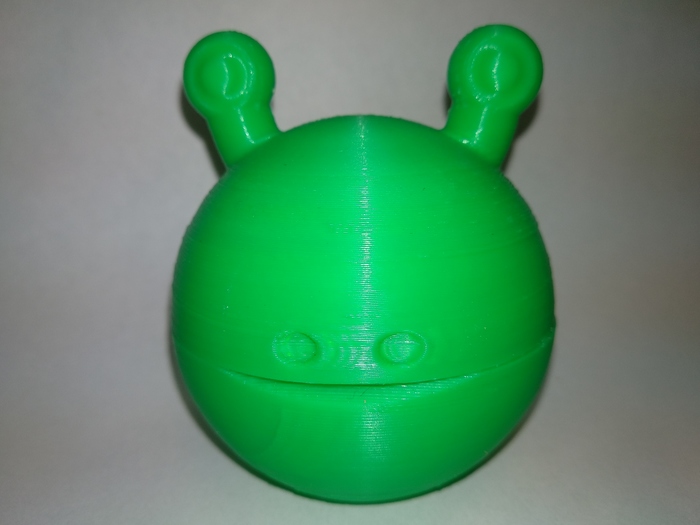

Сперва типа лягушку

Лягушка печаталась с переменной высотой слоя, на резьбе и вверху 0.1 в остальных местах 0.2.

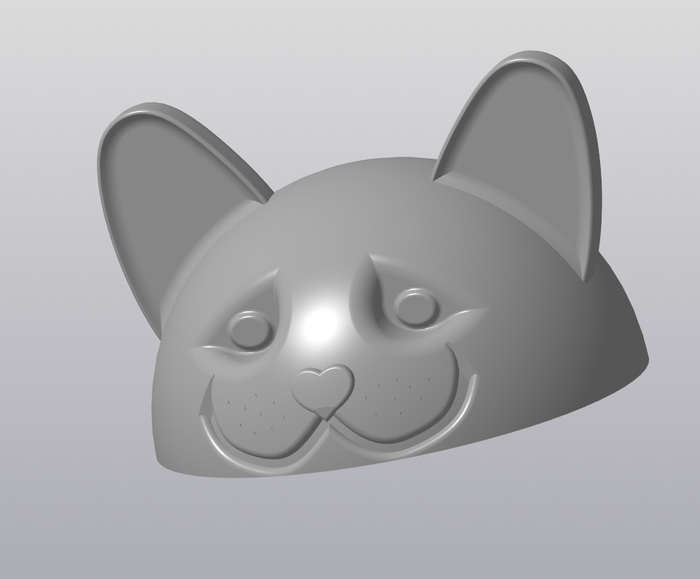

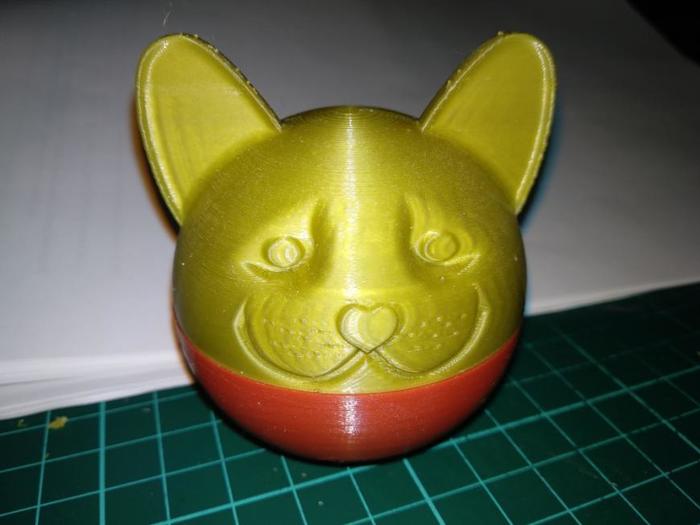

А потом по совету людей с сайта по 3D принтерам начертил две версии кота.

Печатал слоем 0.15

Печатал на своей дельте. Ребенку понравилось.

Если кому надо, то модели скачать можно отсюда https://www.thingiverse.com/thing:3942933

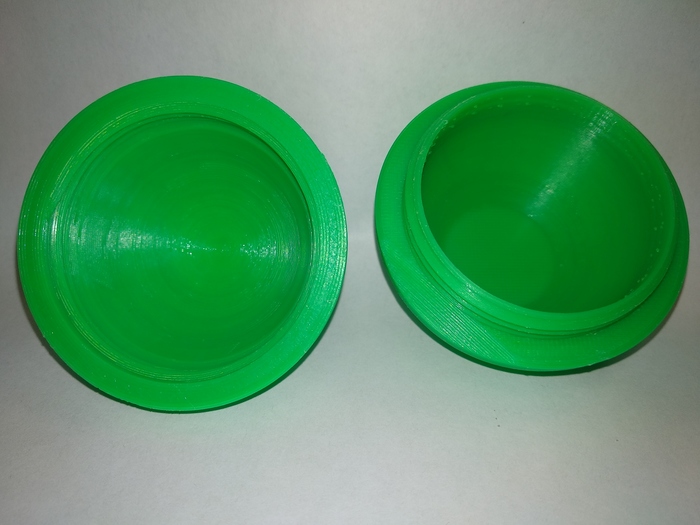

Низ подходит ко всем моделям.

Всем творческих успехов! )))

Добрый вечер, дорогие читатели. Сегодня вторая часть историй про SLA принтер - "Photon". Также в конце будет немножко оффтопа про обработку и доводку и новые (или нет) фичи. Также я поменял принцип предоставления - теперь основа - картинки, а к ним комментарии.

Пример печати детали.
Это вторая попытка (первая была неудачна). В прошлой статье я упоминал про калибровку и прям как сглазил - ушел уровень z=0. Моя ошибка (признаки были на лицо в предыдущих моделях, но я их продолжал игнорить). Почему ушел уровень еще стоит разобраться.

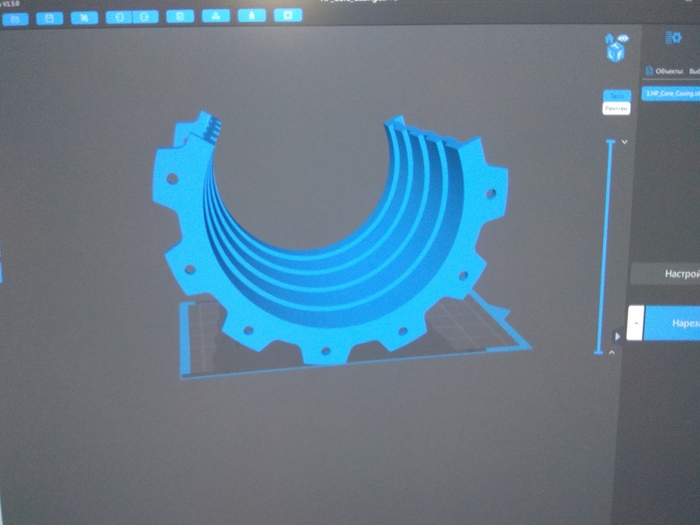

Скорее как пруф, о том сколько занимает печать,  (слой 0.4 и почти вся область печати по Z).
Самое интересное, что эта модель должна была напечататься за 23 часа - но встав с утра я обнаружил пустую ванну (мой косяк, обычно заправляю половину), и решив попытать счастья, подлил в ванну свежую.  Тут пруфов не будет, т.к. спешил на работу.  Но самое интересное вы видите на экране 24 часа - да я верю (он чуть накручивает (обычно на 4-5 минут от того времени, что пишет читубокс, но тут почти на целый час - "совпадение, не думаю")

Также пруф о том, что я мешаю разные смолы, в разных пропорциях и на них же печатаю, обычно мешаю в бутылке, а переливаю уже взбитую.

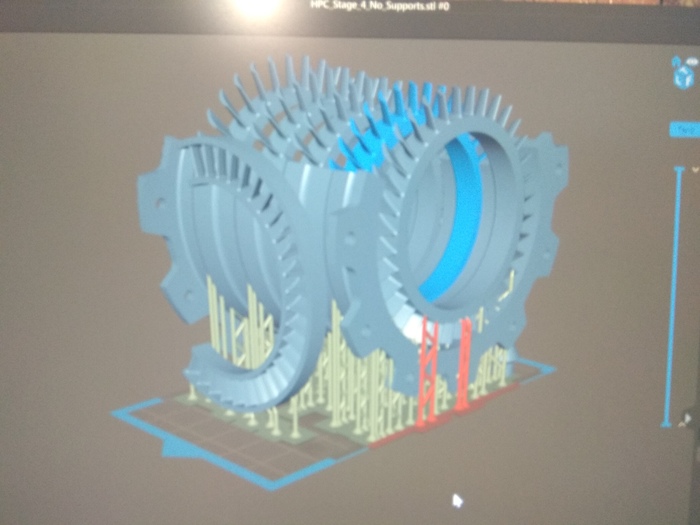

Тут сразу несколько моментов:
1) обратите внимание на количество поддержек (перекрытие 30%), а кроме этого модели пересекаются (это тоже на данный момент тестируется)
Тест проходит в Читубокс - к сожалению он не понимает модели сверху (когда одна(активная) находится над другой (неактивной) - пронзает неактивную поддержками насквозь))
А вот снизу вполне после редактирования можно юзать, только надо быть аккуратным с
а) с количеством
б) с пересечением
Также обратите внимание на:
2) на незаконченность некоторых поддержек
3) на некоторые оплавленные контуры модели, но об этом дальше

2) незаконченные поддержки - почти половина перестали печататься после потери смолы в ванне, но это еще не все - после продолжения печати - они не появились ни в ванне, ни на экране.
Такой же дефект я иногда встречал при печати одной модели (основание есть, а самой поддержки нигде нет (причем читубокс ее рисует).

3) оплавленные модели - влияние отсутствие поддержек в критических местах, а именно на углах в горизонтальных фигурах, также частично вина времени засветки - модели мягче (почему так, возможно деградация светодиодов или пленки, а возможно влияние черной смолы (жидкость для этой детали была полностью состоящий из черно-серой смолы)

На этой картинке  исправление дефектов с расслоением (оплывшим краем) - немножко кривовато, маленько переборщил с количеством смолы. (Техника простая - берется шпатель, берется маленькое количество смолы и обмазывается край -и под лампу УФ.

Здесь дефект был более интересный (к сожалению камера не передает), при снятии с поддержек, одна из них прошла через лопатки компрессора (пробило сразу 5-6 лопаток( видны на фото как бугорки). Естественно мне поддержка мешала и к сожалению при снятии самой крайней - лопатка обломилась. Лечил также как и до этого выше. (также пока в раздумьях при сборке движка применить обычный клей или смолу(возможно сделаю оба варианта)).

Также наблюдается небольшая не соосность, все неровности будут ошкурены и загрунтованы.

Дальше пошел оффтоп:

Аэрограф с Китая(не реклама),стокового БП мне показалось мало - через DC-DC конвертер повысил напряжение до 13,5в. Сравнивать не с чем, но пока нравится.(лучше чем руками грунтовать)

Грунт взял с художки для пробы (мешаю в пропорции с водой(так и бесзопаснее и проще), все подбирается на глаз и фильтруется. В дальнейшем возьму строительный грунт и акрил).

Повторно нанес грунт на модель (почти высох). Сохнет быстро, однако почему то полностью не прячет вобблинг. Плюс пока есть трудности с равномерным покрытием (если в руках держать будут части вообще не покрытые), если класть на бумагу - то весь низ покрыт слабо(как лучше пока трудно решить (гуглю всякие форумы, но ответ пока не нашел).

Также фото для примера -почти высох но неровности  при отрыве поддержек остались.

Краски также полностью не укрывают ( белая первый раз), а желтая второй и все равно корпус просматривается. Если же брать и густо мазать - остаются потеки(неровности).
Глаза у котика подправлю чуть позже.
P/S. 1) если кто не знал область печати не 115 на 65, а больше(гуглил разные форумы, начиная от 116 на 66 и заканчивая 120,96 на 68,04 ( пруф могу скинуть на сайт - сам лично не проверял (но уже увеличил (118 на 67) в читубоксе и со следующих моделей начну тестить.
2) обнаружил второе влияние вобблинга (примерно на такой же высоте, но сверху области печати (влияние настолько сильное - почти как сдвиг слоя).
3) как лучше сделать цвет вороненой стали и стоит ли парится или лучше двигатель покрасить в черный (пластик темно-серый)?

Всем дратути). Решил за такое время написать свой первый пост и как говорится сразу к делу.
1) Пост ради того, чтоб доказать, что я не робот (или то что мой акк не куплен) или ... (каждый ставит, что он хочет ).
2) показать, что я делаю и ради чего в основном я этот пост и пишу.
3) Перестать быть в тени анонимов.
4) найти сообщников. (некоторые скажут идти на 3dtoday).
В общем еще во время учебы увлекся 3д принтерами-начинал с FDM anet a2, потом подошел диплом и поиск работы плюс переезд - принтеры отошли на другой план.
Сейчас же время появилось, а также появились финансы совершить задуманное (апгрейд на рельсы). И примерно в это же время - один из друзей показал работы на своем SLA принтере (наверное он и дал толчек, чтоб я в итоге вернулся обратно). Мне понравилось качество SLA, и так в итоге я стал обладателем 3 принтеров.
Из них 2 FDM - "ANet A2", и 1 SLA - "Photon".
Каждый из них хорош по своему и каждый выполняет свои задачи. Плюсы и минусы расписывать не буду (кому надо спросят или в коментах или личке) в целом скажу одно -Anet -это для самодельщиков, кто хочет все собирать сам и потом планирует чуть докупить и уйти на рельсы. Photon для тех - кто купил, поставил и запустил. Если топик пойдет вверх, то может и напишу про Anet a2, и его переделке, а если нет, то значит никому и не надо.В этом топике речь пойдет о "Photon".
Сам принтер довольно домашний (шум минимальный, если использовать дорогую смолу, то и запаха не будет, размеры тоже маленькие и в отличие от FDM - относительно чистый (да смола, но если работать аккуратно и сразу вытирать плюс подготовить рабочее место, то проблем минимум (собрал и выкинул) и безопасный (в отличие от нагревающихся столов и экструдеров).
Касательно работы - 1 раз настроил, понял принцип и настройки смолы и забыл. Дальше как конвейер.
Касательно деталей - долго, но очень точно. Дорого и область печати небольшая. Есть тонкости в поддержках и небольшие нюансы с пост обработкой.
Кроме этого со временем - кроме смолы и пленки из - за выгорания дисплея (примерно 800-1000ч) нужна замена дисплея. С одной стороны дешевый (до 3к), с другой это тоже трата.
Касательно моей работы (сразу оговорюсь я делаю на свой страх и риск,а также не в коем случае не рекомендую (всего лишь делюсь своими методами).
Начну с конца:
0) я не пользуюсь респиратором и перчатка только на одной руке - левой (она купает и держит модель при обработке, правая обычно без перчатке (э-экономия))))
1) обработка модели - чтоб уменьшить траты, первоначально сливаю всю смолу с модели и стола, затем купаю в уайт спирите (не растворяет, но на первоначальном этапе это и не надо), затем снимаю поддержки, если есть и затем повторная обработка - протираю изопропилом, после засветка и если надо доработка. (изопропил очень легко выветривается , далее смачивая салфетку) я не порчу ( сам изопропил и мне не надо менять ванночки.
2) я практически не меняю время засветки, движения и т.д., только при замене смолы(но об этом позже
3) я не чищу ванну и не сливаю полимер, но :
А) работаю каждый день
Б) всегда проверяю модель, а также саму ванну на непропечатанные элементы
4) работаю с FEP пленкой до тех, пока она не теряет герметичность и каждый раз проверяю саму ванну
5) после настройки адгезии стола (протер шкуркой) - я забыл о проблемах с отклеиванием пластика, как и калибровке.
6) для непрерывной работы принтера - он включен через ИБП, т.к. были прецеденты (выключение света) и очень обидно хорошую модель печатающуюся 5 часов снимать и начинать сначала
7) слайсер - с ним вообще весело:
а) поддержки это большой друг
б) модели можно располагать под другими моделями между моделями по высоте (главное чтоб было расстояние и чтоб поддержек хватило
в) все что вертикально хорошо, все что уходит горизонтально требует, либо толстой стенки, либо ребер жесткости, либо поддержек.
г) все что растет в высоту добавляет время в печати - пока рекорд 23часа 17 минут)
8) принтер был почти сразу перепрошит и в этом есть плюс. (сглаживание)
Касательно смолы:
1.1) я печатаю родной и кроме запаха и возможно усадки повышенной ничего плохого не имею
1.2) я смешиваю смолу (чтоб не терять остатки и получаю разные цвета ( к сожалению в наличии был белый и черный с серым (поэтому получается градация).
1.3) время я подобрал один раз, а дальше примерно экстраполируя - по соотношению смеси и толщины слоя - получаю нужные пропорции (пока еще все было ТУ)
Также касательно принтера - присутствует небольшой вобблинг оси Z, и он заметно проявляется на высоте 5см, затем его можно наблюдать по пластику).
В целом данный принтер рекомендую, да есть грехи, но за свою цену очень хороший, да и все можно исправить. Для создания точных копий самое то.
Сами модели прочные (пока еще не засвеченные - очень податливые, после становятся прочнее, однако и хрупкость увеличивается.
Для себя я его цели определил
Ну и рубрика картинки - предупреждаю, много шакалов - снимал на тапок!!!
1) процесс заправки другой смолой (до  перемешивания)!

2)детали 3д двигателя (из за небольшой зоны печати, приходится отдельно резать модели)

Сам 3д принтер Photon

Пост обработка напечатанных моделей (в данном случае краска акриловая)

Тут 2 Anet A2 - ворох проводов это норма 1) ставились реле плюс один из принтеров планировался к скорой разборке на доработку

Грунтовка - по началу использовал шпатель, но результат не понравился, сейчас приобрел аэрограф с Китая, пропорцию беру на глаз (грунт самый обыкновенный). (картинка после высыхания)

В момент нанесения грунта (полосы это вобблинг оси).

Так я эксперементирую в слайсере (все на примере того же двигателя (без ухищрений его создание оцнивается в 22-25 дней), а с ними планирую уложится в 10-12 (да есть риск, но что поделать)

Так модель выглядит изначально

В общем начертил гриб. Легко накручивается на ножку шляпка и скручивается обратно.

Чертил в Компасе 3D. Печатал PLA. Слой 0.2, 0.1 на резьбе. Сопло 0.4.

В общем кому вдруг надо, модель тут https://www.thingiverse.com/thing:3927473

Интересная геометрия тела, решил распечатать без отрыва и перемещений сопла с плавным опусканием по Z (H-bot), дабы выявить некоторые дефекты механики. Ссылка на источник - https://www.thingiverse.com/thing:2703400

Я собрал короб из ЛДСП, сверху в коробе отверстие с установленным автомобильным фильтром. С АБС не работаю, только ПЛА (причина необходимости короба-аллергия у жены на пары при печати).

В коробе от длительной печати возникает очень высокая температура, в районе 60-70 градусов, точно не замерял.

Я вот думаю сделать отверстие сбоку в коробе и установить туда кулер от ПК, чтобы в него поступал воздух комнатной температуры.

Вопрос в том, как запитать этот куллер? Порыскал в инете, как вариант прифигачить его к кабелю ЮСБ и воткнуть в отверстие для флэшки, т.к. оно без надобности я печатаю только через СДкарточку. Ничего принтеру не будет от этого? ЮСБ не сгорит я не особо шарю в электрике

Переломил втулку держателя лампы. Цена настольной лампы от 1500 до 3000 руб. Но слава Богу есть Kompas 3D и 3D принтер.

Начертил я в Компасе деталь. Также, если печатать не PETG, то есть отверстие во втулке под винт M3 для усиления.

Печатал я PETG и т.к. меня отпустил приступ перфекционизма, я напечатал оранжевым цветом.

Принтер дельта 32 bit на основе Anycubic Kossel linear plus

Слой 0.15, температура 235, сопло 0.4. Скорости средние 30-60.

Без поддержек.

Скачать модель можно по этой ссылке https://www.thingiverse.com/thing:3921179

Конструкция получилась прочная. Лампа спасена!
