Доброго времени суток, уважаемые пикабушники! Решил написать пост про самоделку с интересным назначением, идею которой вынашивал довольно долго, долго реализовывал, и лишь недавно проверил в деле.
Итак, начну немного издалека - а именно, зачем и почему. Я периодически хожу в походы, водные, велосипедные, иногда на машине. И сплошь и рядом возникает такая ситуация - время на поездку ограничено, и хоть и по логике начинать поход надо рано утром, чтобы был целый день впереди - на практике ты стартуешь обычно в пятницу вечером, или попадаешь в пробку на заброске, или случается еще какой форсмажор - и приезжаешь ты на место стоянки хорошо так в сумерках, если не ночью. Или например наоборот, планируешь на последний день большой километраж, который занимает целый день, и на место антистапеля или сборов приезжаешь к тем же сумеркам, и в этих самых сумерках надо собрать лодки, собрать вещи, все загрузить в машину.
Да и даже в обычный походный день - всегда стремишься найти стоянку засветло, не позднее так 18 часов, чтобы поставить лагерь, приготовить поесть засветло - а реальность тебе все портит - шли медленно, или стоянки заняты - и снова ситуация, солнце уже уходит за горизонт, а лодка еще в воде, и стоянок не видно нормальных.
И вот как то надоело мне все это - когда ты ходишь с маленьким фонариком, что то в его узком луче собираешь, или пытаешься подвесить лампу за ветку березы - а береза неудобно в стороне стоит и светит не туда куда надо, и что то теряется, на что то полезное впотьмах наступается, - короче задница, господа, неудобно. И живем мы в 21 веке - что, неужели голова не придумает что то для решения этой проблемы?
Начнем с формулирования ТЗ. Наш свет должен быть:
1)Яркий. Световое пятно должно быть в несколько десятков метров
2)Легкий. В походе вес - твой враг.
3)Компактный. Обьем - еще больший враг чем вес
4)Самостоящий. Во многих местах нет удобных точек подвеса

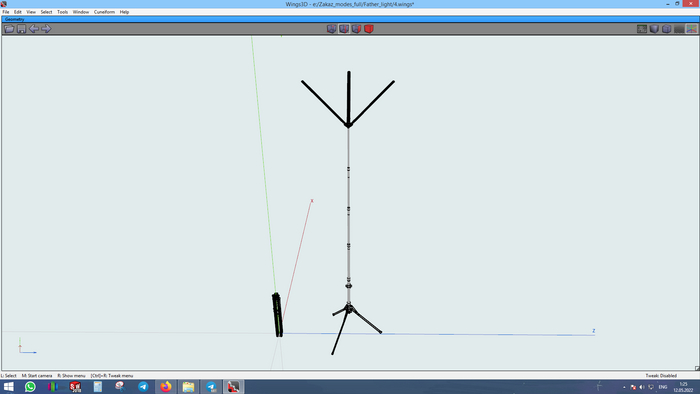

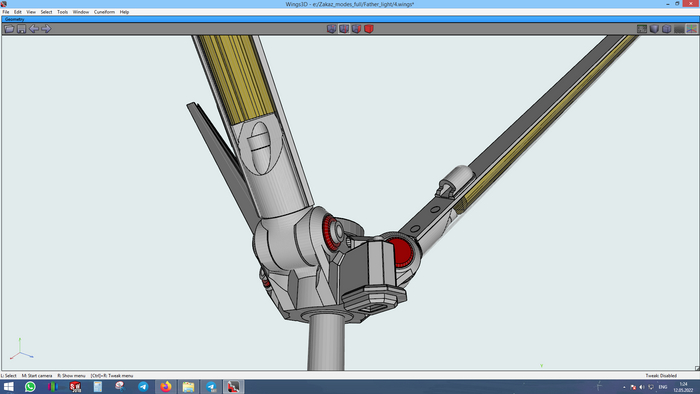

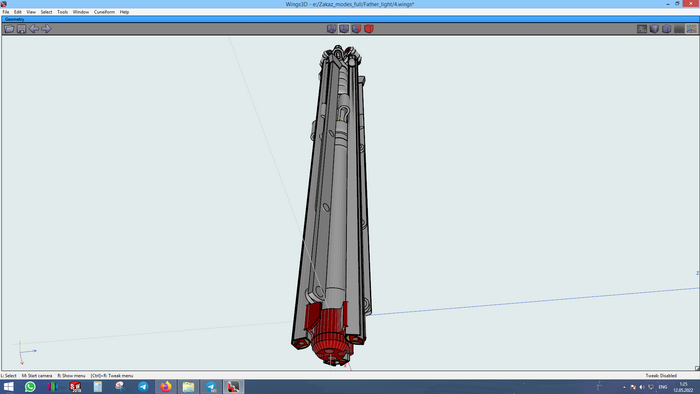

Далее, я приступил к проектированию. В качестве базы, было решено купить стойку для студийного света, так как я не смог бы руками изготовить изделие легче и прочнее, чем заводской продукт. Вот итог проектирования:

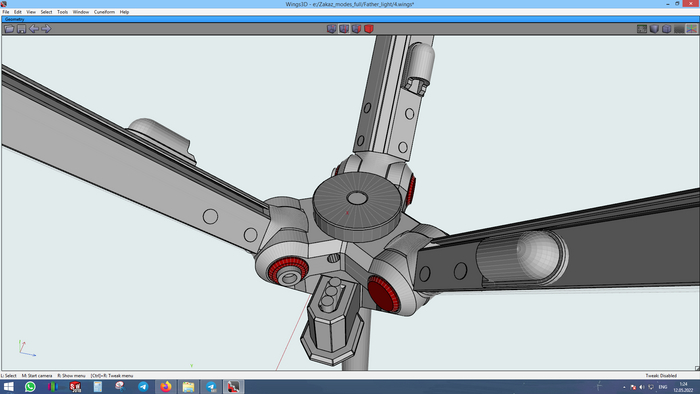

По сути, это легкая телескопическая стойка высотой 2.6 метра, 50см в сложенном виде и весом в 600 грамм, на верхушку которой смонтированы 3 луча из алюминиевого профиля, внутри которых находится светодиодная лента. Также в центре и низу стойки вклеены пластиковые защелки и защита от повреждений при перевозке. Большой размах светодиодных крыльев увеличивает световое пятно и уменьшает ослепление , большая высота - тоже увеличивает пятно и направляет свет сверху. Процесс изготовления занял много времени, так как все детали тонкие и минималистичные, для экономии обьема и веса

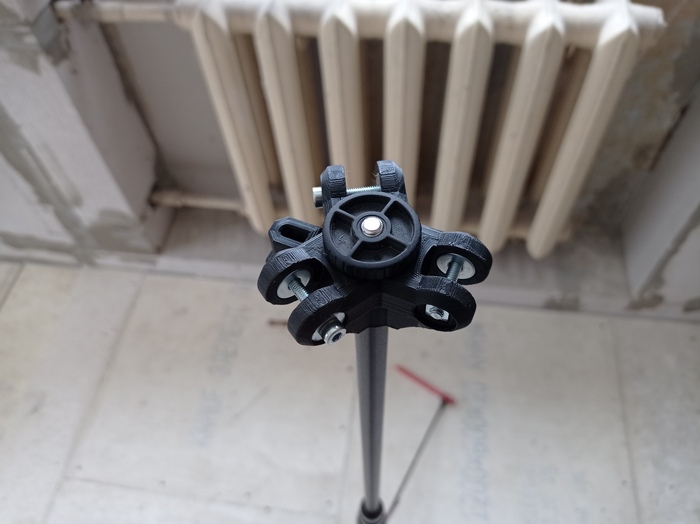

Все шарниры выполнены так, чтобы пластик не терся о пластик - все подвижные элементы собраны на больших металлических шайбах, которые собственно друг о друга и трутся.

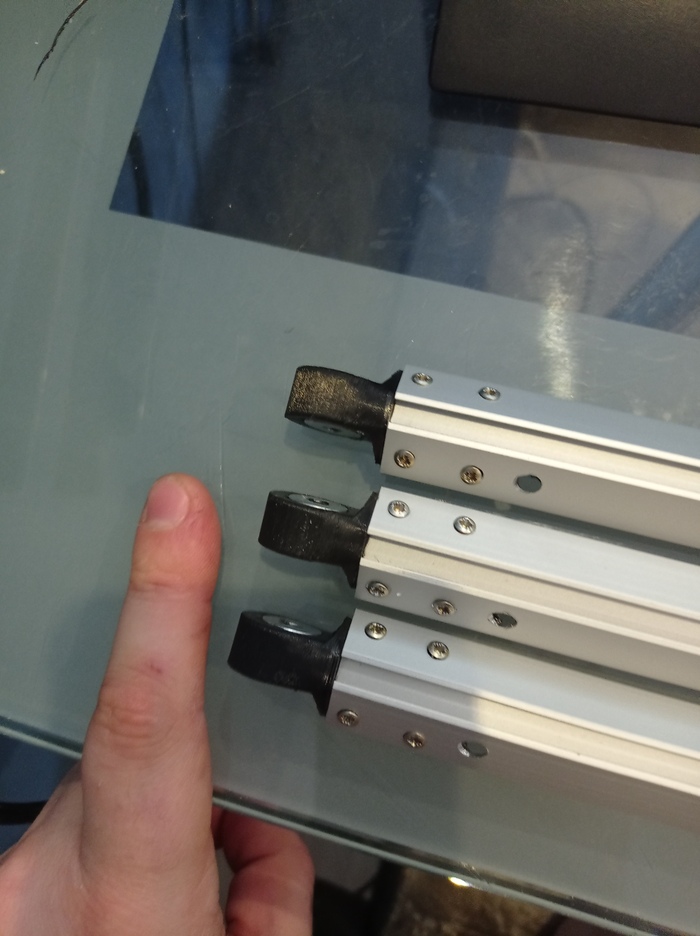

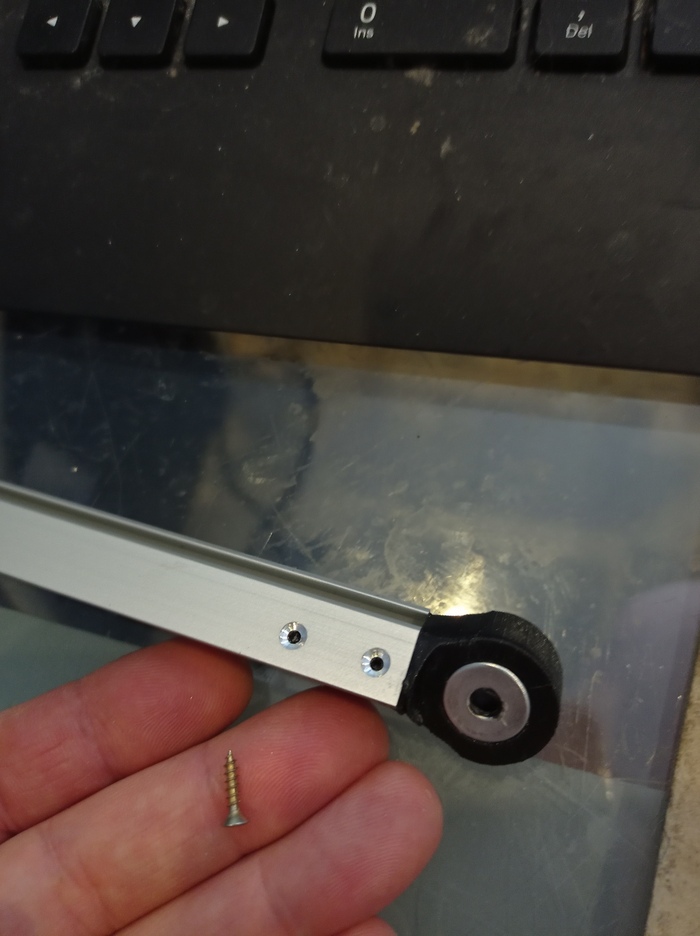

Особенно сложно было изготовить лучи, так как они крупные (полметра каждый) и при том заканчиваются маленьким шарниром. Для надежности соединения пластик - алюминий я залил соединение эпоксидной смолой , и очень маленькими сверлами сделал установки под саморезы м1, после чего вкрутил по 4 самореза в каждый луч. Светодиодная лента применена просиликоненная, защищенная от влаги, торцы тоже пролиты силиконом, ну и снаружи закреплен прозрачный пластик.

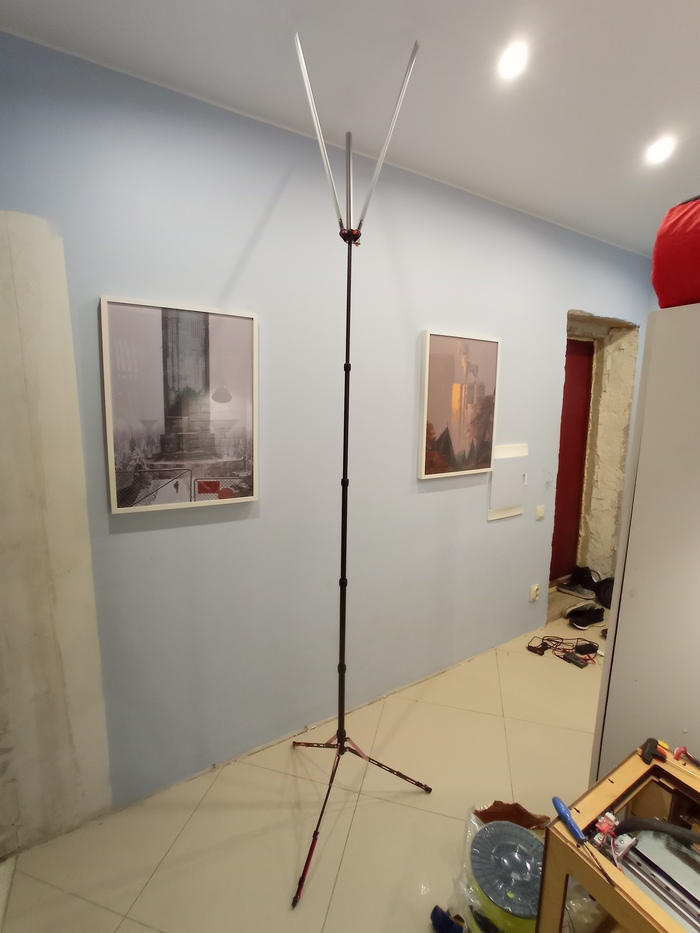

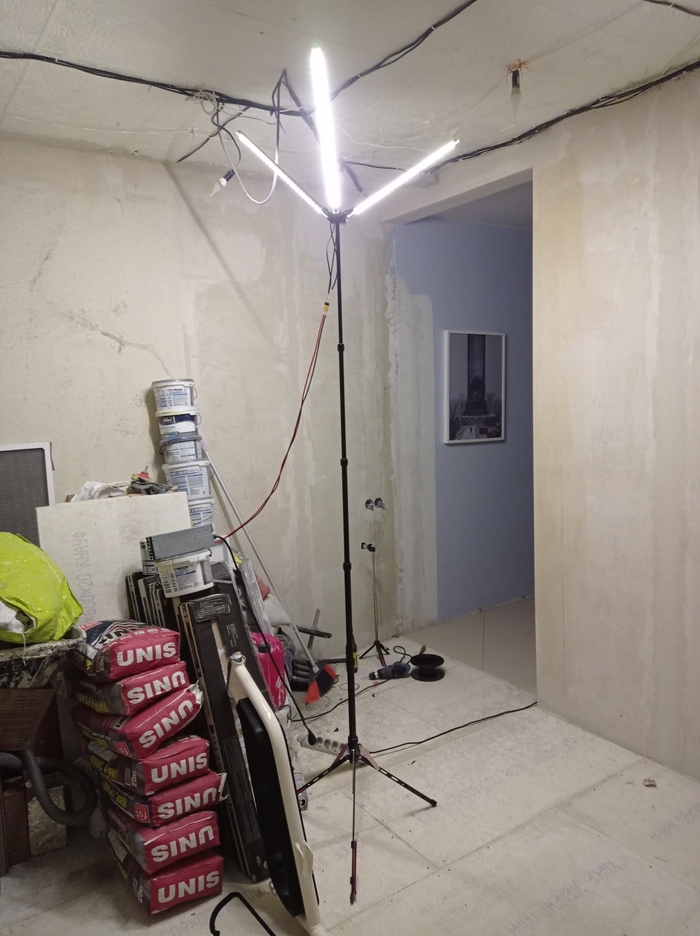

После изготовления лучей, тестово собрал всю здоровенную конструкцию, и запитал ее от БП12в. На фотке с включенным светильником комнатный свет выключен, светит только светильник

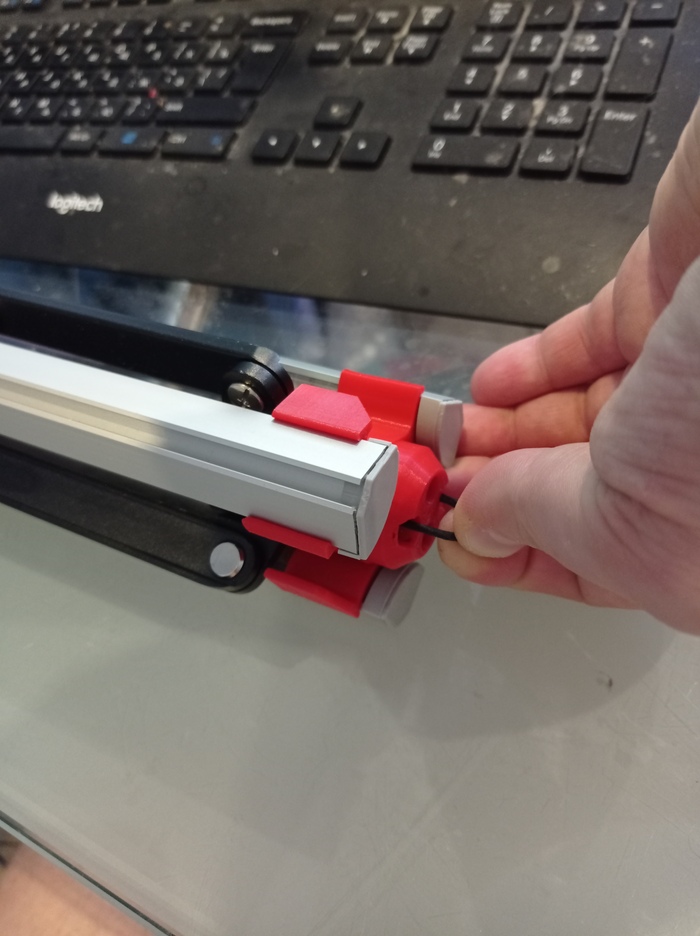

После тестов, я окончательно завершил сборку транспортировочными защелками. В торце красной торцевой детали есть эластичная лента, за которую светильник можно подвесить на карабин к ветке или еще куда, если потребуется

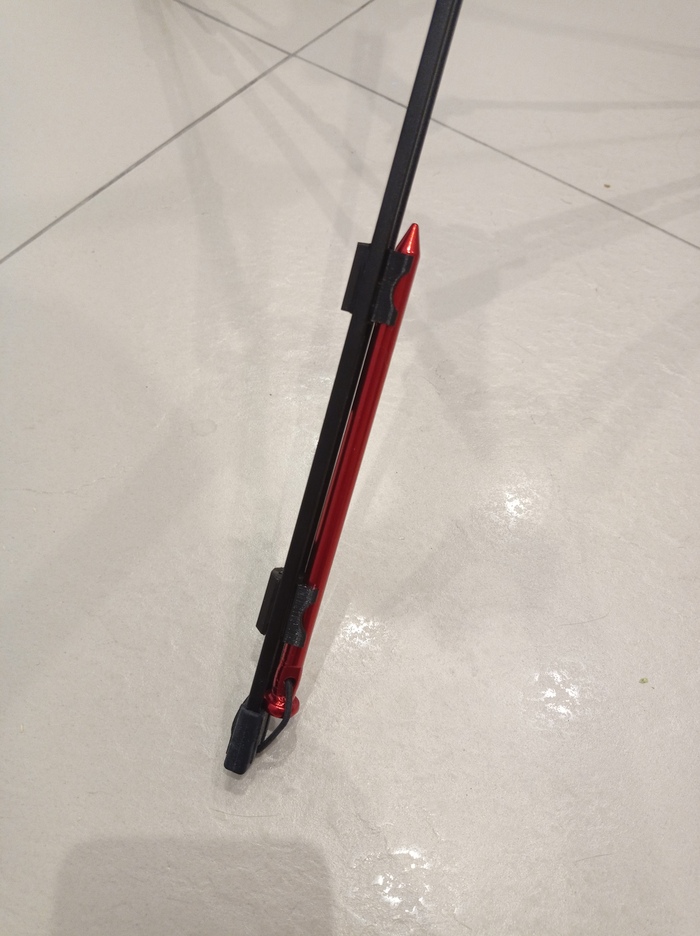

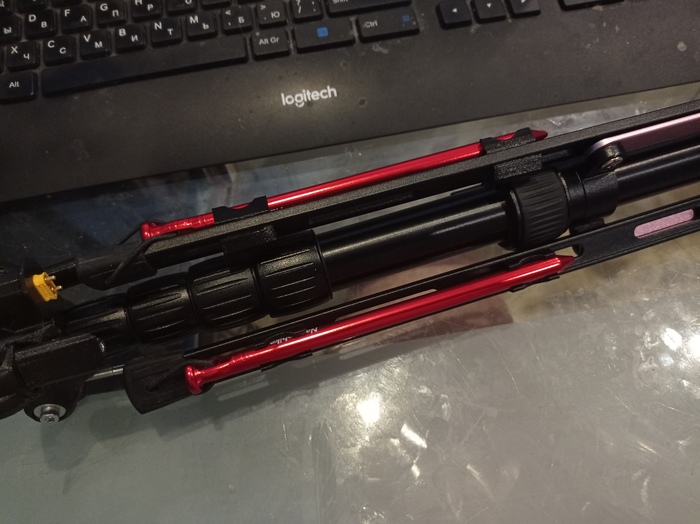

Для стабильности на ветру или неровных поверхностях, предусмотрел колышки и их крепления в ногам, по штуке на ногу

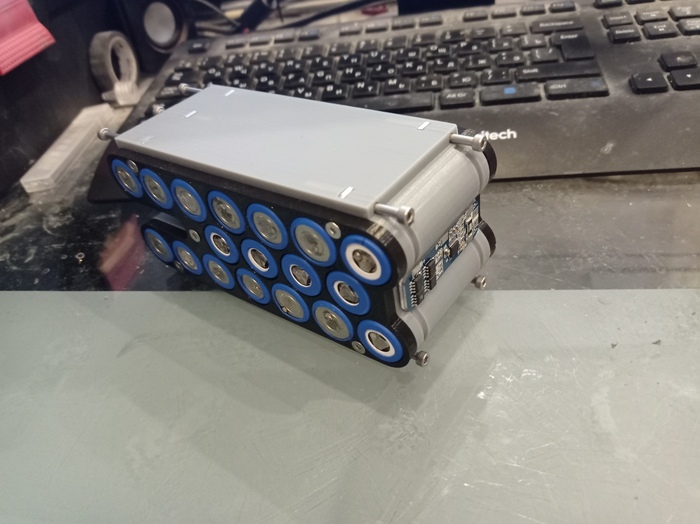

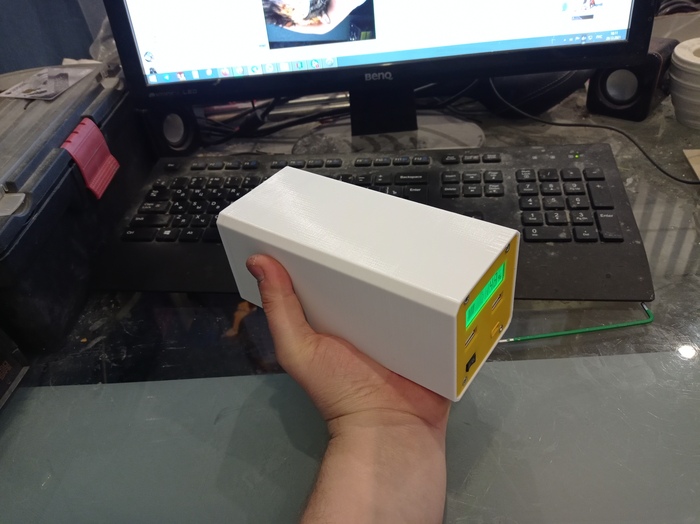

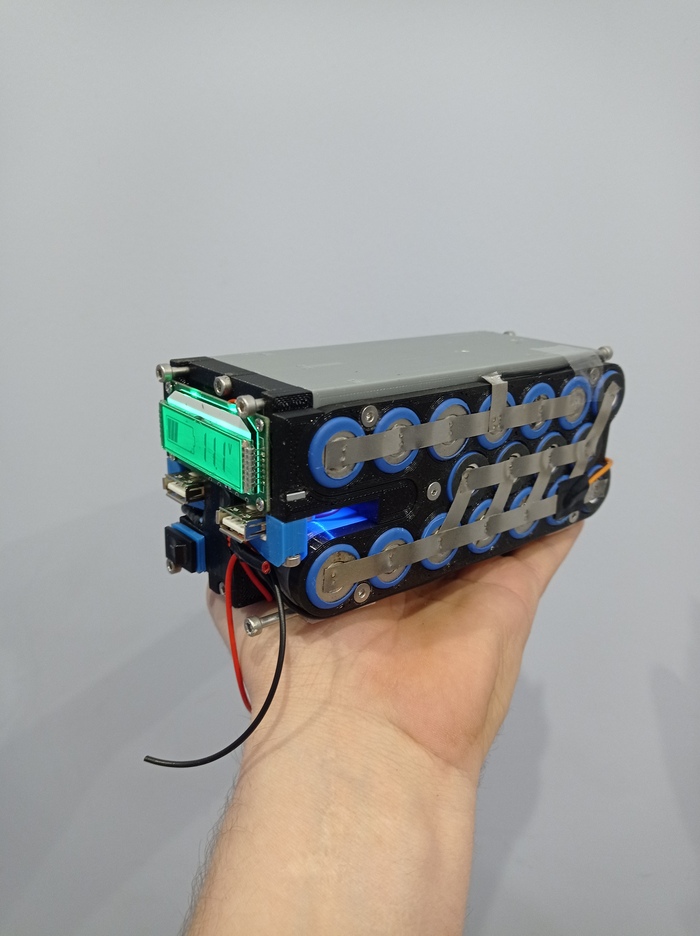

В качестве источника питания, я решил использовать большой походный банк из 18 ячеек. Не буду про него много рассказывать, это просто крупный банк , предназначенный прежде всего для очень длительного питания разных телефонов, камер и прочего в поездках, имеет 2 выхода по 5в 3а юсб и 1 вход - выход 12в 10а. Он делался для других целей, но прекрасно подошел к светильнику, так как его емкости хватит чтобы в теории питать его около 10 часов,чего за глаза.

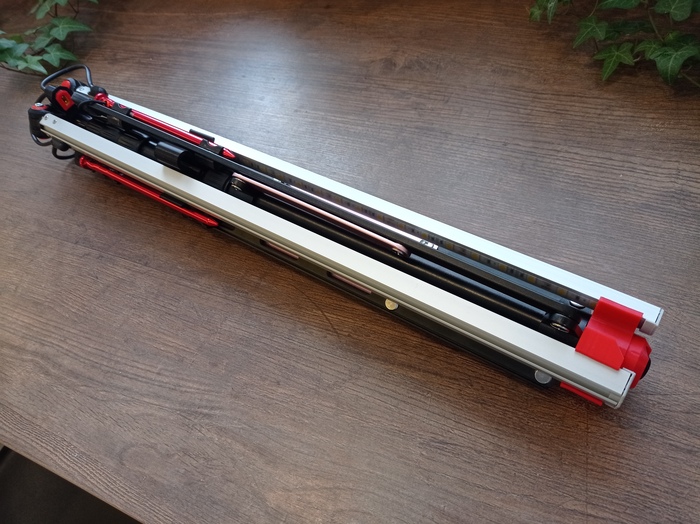

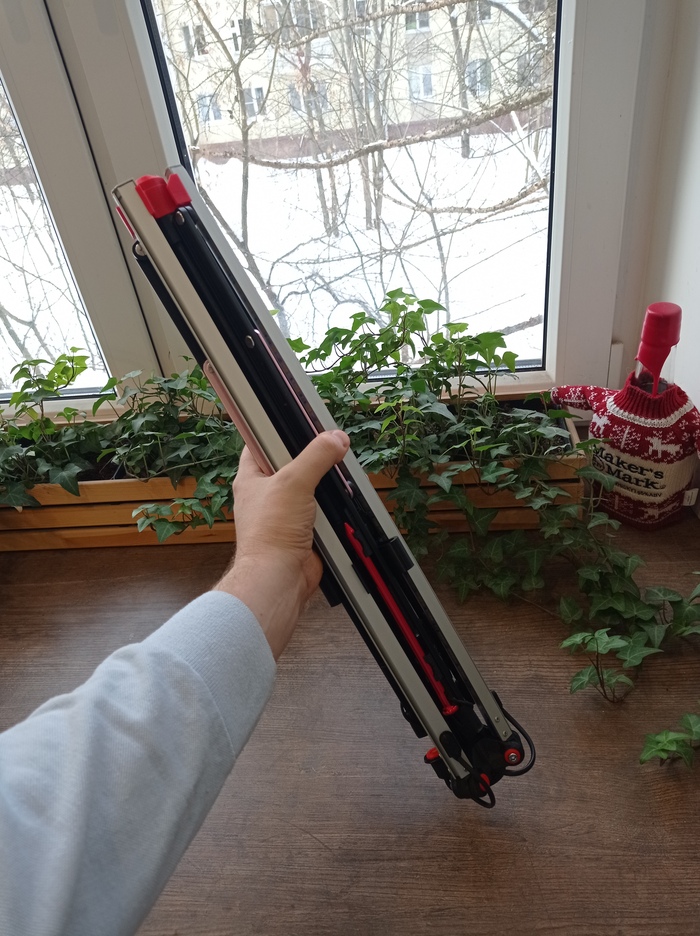

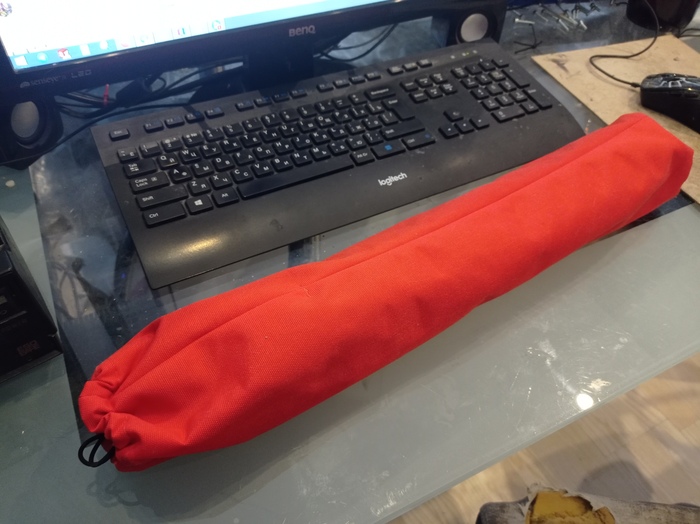

И, по итогу, имеем в сложенном виде вот такую замечательную палку длинной 50см , весом чуть меньше 1 кг. Для полной красоты, сшил чехольчик

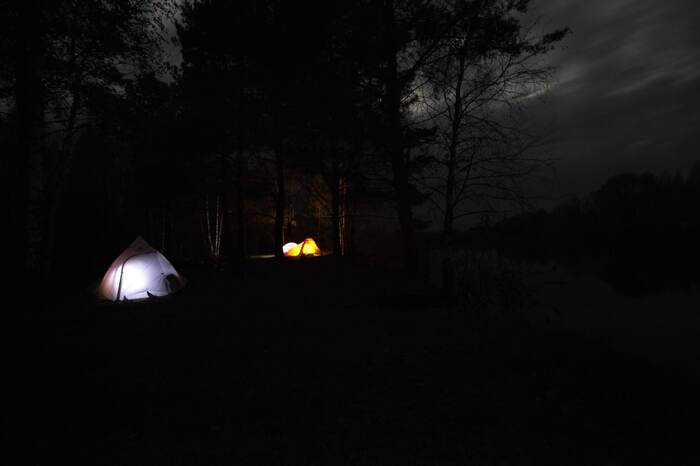

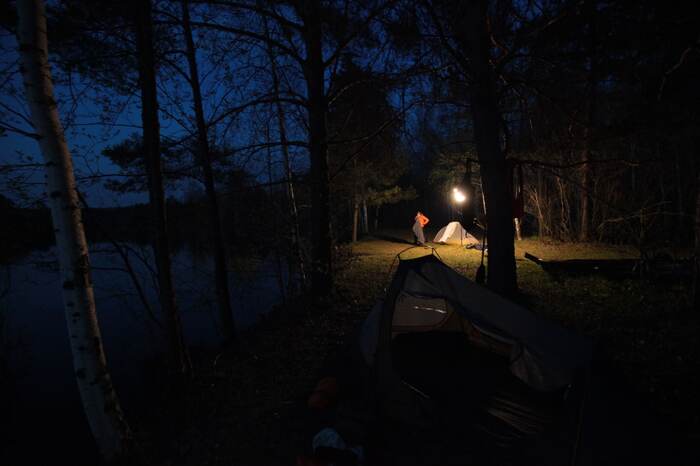

Ну и наконец, фотографии светильника работающего по своему прямому назначению :)
Штука вышла удачная ( в чем я сомневался до первых проб). Он действительно светит достаточно ярко, чтобы можно было поставить лагерь ночью вообще без проблем. При вбитых колышках он достаточно стабилен, чтобы выдерживать вообще любые порывы ветра. Размеры, конечно, все еще не подходящие для пешего туризма ( все же 1 кг это много), но при том он занимает меньше места чем тот же складный столик - его удобно брать в сплавы, или на какие то фестивали на природе. В принципе, он полностью герметичен - уже успел поплавать в перевернувшейся лодке - так что можно его оставлять на ночь под дождем, в росе и тд, ничего страшного не произойдет. Ну и конечно он очень удобен тем что больше не надо сильно заморачиваться, когда вставать на отдых - ты просто приходишь, ставишь эту мачту там где тебе удобно, и спокойно делаешь все что хочется.
В общем, по факту получился переносной фонарный столб, как в парке :)
Спасибо за внимание, надеюсь, было интересно
