Валялся у меня довольно долго старый блок питания от видеокамер 12В\4А. Выкидывать жалко, применить некуда... Тупик. И так длилось до тех пор, пока мне не попался на глаза компактный модуль регулировки тока и напряжения с али. Слов нет, как я обрадовался, и немедленно заказал этот чудесный девайс.

Из блока питания удалены ненужные элементы, такие, как:

предохранители, светодиод подсветки, кабель питания, выведенные зачем–то на морду, стабилизатор напряжения; соответственно освободилось место и внутрь внедрён sepic zt–4kx от китайских друзей. На морде остались только гнёзда под "бананы" и отверстие, через которое был пропущен провод питания, а теперь туда встанет кнопка включения. Провод выведу через радиатор.

Кстати, в означенном блоке питания обнаружилась загадочная КРЕНка на 12В, а на самом деле регулируемый стаб, от 1,5 аж до 28 В. Это для неё такой мощный радиатор, так как лишнюю мощность она рассеивает, превращая в тепло. Выковырял, пригодится.

Модуль встал замечательно в габарит, разве что пришлось транс чуть подвинуть. Из дальнейших переделок добавил керамику на фильтрующие конденсаторы и rc–цепочку на выход.

На транс домотал немного провода, сколько влезло. На несколько вольт напряжение удалось поднять за счёт этого. Ещё добавил предохранитель в цепь вторичной обмотки на всякий случай.  В первичке транса стоит термопредохранитель.

Пульсации:

Лабораторник получился достаточно компактным и не очень тяжёлым, вполне можно таскать с собой, если возникнет такая задача. Вдобавок его можно использовать, например, чтобы питать низковольтный паяльник.

Много фото. Выставляю на всеобщее обозрение свою поделку, чисто на "поржать". Иной реакции не ожидаю, ибо на 4PDA уже поржали.

Итак, требования: Компактность, мобильность, DVB-T2, DVB-C, аналоговый тюнер (для кабельного), HDMI, разрешение из стандартных, достаточно 1366х768, нормальный не писклявый звук. И самое главное, гарантированная защита экрана при транспортировке. То есть, закинул в рюкзак, возможно ещё что нибудь накидал туда же, и при этом уверен, что экран уцелеет. Тут велосипед изобретать не нужно, а нужно просто собрать в исполнении "книжка", т.е. как ноутбук.

Сырьё в наличии, то есть те самые "жёлуди и спички":

1. Дохлый нетбук Samsung NP305U1A с матрицей 11,6 дюйма B116XW02 v0, 1366x768, LVDS, 1ch, 6bit, 3,3V, 40 Pin. От нетбука использовал саму матрицу вместе с рамкой и родными петлями.

2. ТВ контроллер QT526C V1.3. Заказывал как то на али пару лет назад. Где он только у меня уже не побывал. И в 24" телик устанавливал, и в 19" квадратный монитор. Но это всё временно, т.к. в 24" телик в итоге пристроил плату пофункциональней, от битыша 32", а исполнение в виде квадратного монитора как то оказалось невостребованным.

3. Подходящий кабель LVDS от контроллера к 40Pin матрице. Тоже когда то был заказан с али.

4. 12 вольтовый блок питания. Тоже с али, но не в виде нового изделия, а в виде б/у платы из брендовых блоков с разбора. Отдельно сфоткать не догадался, поэтому вот в таком шакалистом виде.

5. Два "сабвуферных" динамика от дохлых старых ноутов Acer. Отдельных фоток тоже нет, поэтому будут только в уже установленном виде внутри.

6. Панель кнопок (на корпус) и глазок (ИК-приёмник со светодиодом) от битыша Hyundai.

7. Задник от старого 32" Samsung с большими ровными площадями. Использовал для нарезки и изготовления корпусных деталей для поделки.

8. Тетрагидрофуран для склейки пластиковых деталей.

9. Для расковыривания ровных отверстий покрупней использовал вот такие прибамбасы, ибо обычным сверлом уже начинает задирать.

10. Для резки пластика использовал самодельный резак. Резал по металлической линейке, либо шинке.

Далее прикладываю промежуточные фото по ходу процесса.

В готовом (почти) виде.

Впоследствии ещё доработал. Для удобства при переноске сделал в корпусе карман для пульта. Пришлось чуть подальше сместить блок питания. Для уплотнения, чтоб пульт не болтался, использовал вспенённый полиэтилен и чтоб не царапать- слой от пластиковой бутылки.

По пультам. В наличии у меня имеются 2 пульта. Один от этого контроллера из комплекта. Второй от другого D3663. Так вот, на этом контроллере предпочтительней использовать пульт от  D3663, т.к. есть кнопка "Angle".  По ней вызывается функция EPG. На родном пульте EPG никак не вызвать.

ЗЫ. По схемотехнике шарю не особо. Делаю всё чисто по мануалам и по готовым решениям.

Полтора года назад делал медальницу подружке. Медальница и по сей день выполняет возложенные на нее функции, а именно несет на себе тяжкий груз кубков и медалей, заслуженных кровью, потом, и тяжёлыми тренировками.

В этом году прокачал скилл создания топовых медальниц и на свет вышла медальница для девочки кикбоксера.

Воодушевившись постом 3 летней давности и пытаясь хоть как-то отстраниться от бушующих вокруг страстей...

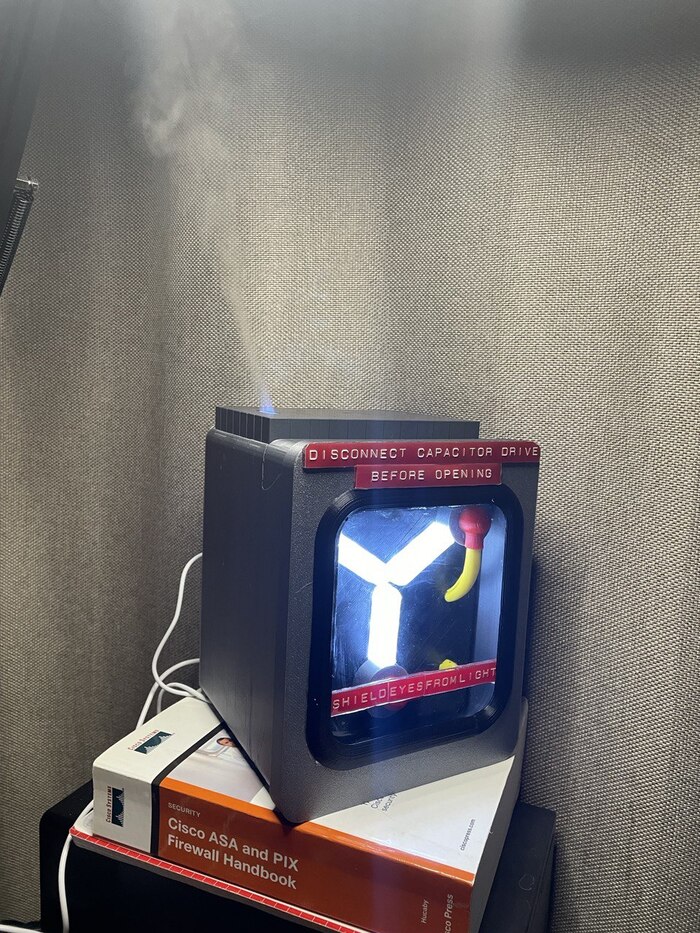

За основу взят Увлажнитель-ароматизатор воздуха, на 3D принтере отпечатан корпус.

Печать не моя (кривые ручонки) идея взята с pikabu...

Не пинайте сильно, полное соответствие с оригиналом не предусматривалось :)

Добрый день.

для разбавления текущей повестки закину своего диайвая. Проект уже не оч свежий, но подумал, что сейчас вывалить его сюда будет неплохой идеей.

Понадобилось по работе канавки фигурные резать, а большим ручным фрезером резать их оказалось не оч удобно в силу его размеров, вот и запилил такую балалайку.

Прикручивается эта штука к дремелю  (или дремель к ней) на его стандартную резьбу, так что установка достаточно быстрая.

Из не очень простого только достать направляйки: у меня они от старого плоттера, который я разобрал пару лет назад. Сейчас можно у печатников купить, у них такого добра навалом разных калибров.

Сразу отмечу, что этот проект есть на thingiverse.com можно найти по запросу Dremel 300 series Router attachment. прямую ссылку не дам, вдруг рекламой будет, но по первой фотке узнаете. Там же есть проект в stp, если захотите что-то поменять для себя, под новые направляйки, например, или сделать посадочное под другую бормашинку. На печать PETG пластика уйдет грамм 300 примерно, может немного побольше. Особое внимание стоит уделить подгонке металлических палок к кареткам, для правильного усилия. Можно пружины сунуть между подошвой и платформой.
