Рассчитать объем не получилось, сделать объем как в автомобильной двери тоже (сильно большая коробка получилась бы). Итог - делаем, как получится и пофиг.

Материал - ДСП. Пилим...

Грунтуем (попытка убуречь от влаги, на дачу же). Одну половину досок покрыл антигравием, другую покрасил (использовал что было в наличие)

Собираем

Шумим, ватин был, шумоизоляция была, все осталось от шумления дверей в авто.

Обтягиваем акустической тканью.

Запихиваем акустику. В качестве усилителя была куплена старенькая Alpine магнитола. Имеет BT, USB, радио. Так что в итоге колонка сможет играть с любого источника. Сначала смотрел в сторону самых дешманских китайских магнитол, но увидев что там внутри, решил купить хорошую БУ. БП - от компа. Тоже имелся в наличие.

Для вентиляции подсос идет с боковых отверстий в передней части (где решетки стоят), и выдувается назад блоком питания.

В крышку интегрируем герметичную розетку (пригодится) и зарядку для телефона (по тупому - просто втыкаем имеющийся зарядник).

Дальше самое интересное, на просторах сети нашел проект Ka-Radio (кому интересно, есть на гитхабе). Грубо говоря это интернет-радио на базе ESP8266. Собрал, прошил. Подрубается к местному WIFI и играет. Дисплей купил на али. Управление дисплеем/включение/отключение/всякие режимы работы сделал на ардуино. Использовал единую плату ESP+Arduino c али.

Все управляется с одного энкодера, есть системное меню, где можно посмотреть инфу, а так же перевести контроллер в режим без "онлайн радио", если хочешь пользоваться магнитолой, как источником сигнала. +Прикрутил антенну для FM.

Запихиваем все в крышку. Получилось не очень с обратной стороны, ну да ладно..

Результат:

Чтобы мафон не терял настройки поставил свинцовый аккум от УПСа (да, тоже был). И простую повышайку до 14 вольт (регулируемую). Когда все включено - заряжается, выключил - питает соответствующий вход на магнитоле.

Сзади намотано 10 метров кабеля для подключения к розетке. Прикручены колесики. Боковые ручки (под ними вклеены мелкие неодиновые магниты, чтобы от музыки не тряслись ручки). Байда получилась тяжелая, хорошо что не стал делать из МДФ. В итоге...

Видео работы интерфейса радио

Поет хорошо) Включаешь БП сзади и пошел.. сам подрубается к WIFI и играет последнюю станцию.

На случай если не будет интернета, воткнул флешку с 30 гигами музыки, формат конечно только mp3.

Чтобы обновить плейлист надо зайти на шару ESP, там лежит один единственный файл плейлиста, прописываешь радиостанции - название/url . Формат - винамповский m3u.

P.S. подергать urlы радиостанций очень удобно из программы RadioShure.

Спасибо за внимание.

Сильнее всего в этом бардаке выбешивала необходимость разбирать ВСЮ эту кучу хлама даже ради использования одной несчастной доски в штабеле. Возможности хранить материалы где-либо вне стен гаража на тот момент к сожалению не было. Поэтому необходимость организации стеллажа назрела уже давно и сомнений не вызывала. Но так как хранить планировалось в том числе длинномер, вертикальные стойки должны были быть только у стены, чтобы ничего не мешало вытаскивать длинные материалы. При этом вес материалов планировался существенный, - впоследствии на стеллаж неоднократно помещались довольно приличные пачки профильной трубы, не говоря уже о том, что и пиломатериалы не сильно уступают им в весе.

В итоге хотелось получить что-то вроде этого:

Картинка была найдена на сайте производителя. Хотел просто купить, чтобы не заморачиваться, но цена на эту систему хранения предсказуемо оказалась невыносимо конской. Точных цифр уже конечно не назову, но, если не ошибаюсь, каждый оранжевый кронштейн стоил в районе трёх тысяч (шёл предковидный 2019 год). А мне одних только вертикальных опор нужно было штук пять, плюс кронштейнов с дюжину. С учетом вышесказанного и в свете наличия свежеприобретенного сварочного аппарата вкупе с соответствующим зудом в руках решил таки ввязаться в самодеятельное ваяние стеллажа.

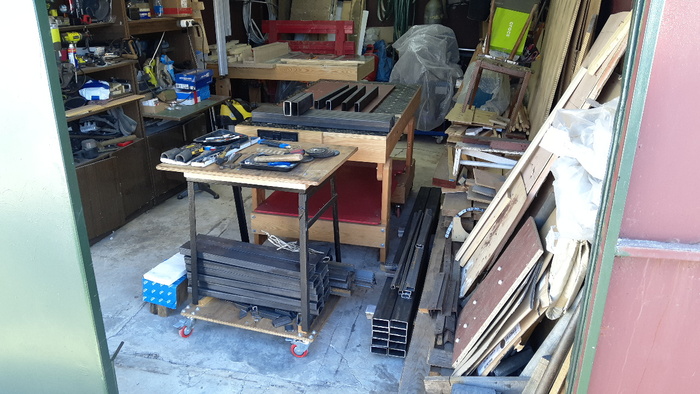

Немного упростил конструкцию, подогнав её под свои нужды. Посчитал сколько понадобится материала и купил кучку металлопроката, предварительно напиленного на металлобазе, чтобы поменьше мучаться с болгаркой. Суммарно в ценах 2019 года всё это стоило в районе 7 тысяч рублей вместе с распилом:

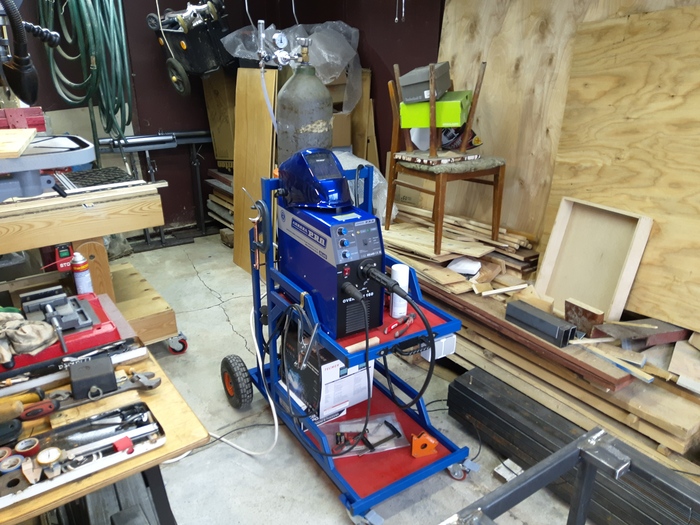

Это мой полуавтомат. Тележка распространенной диайвайной конструкции с просторов ютуба - первое самостоятельно сваренное изделие. На этой фотографии опять же видна свалка, для устранения которой нужен стеллаж.

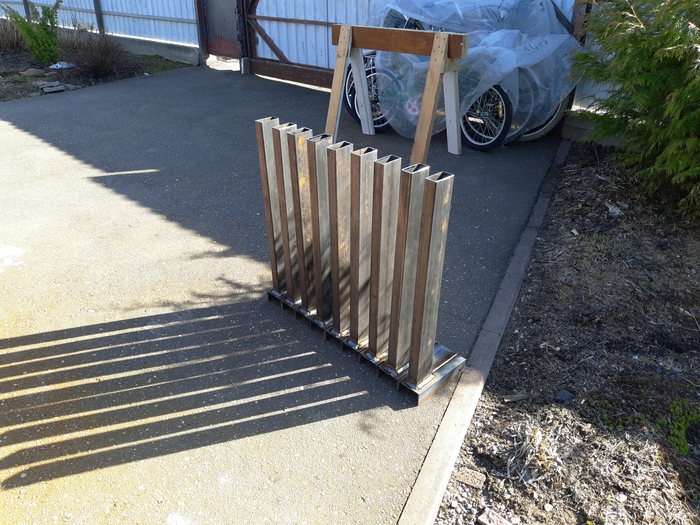

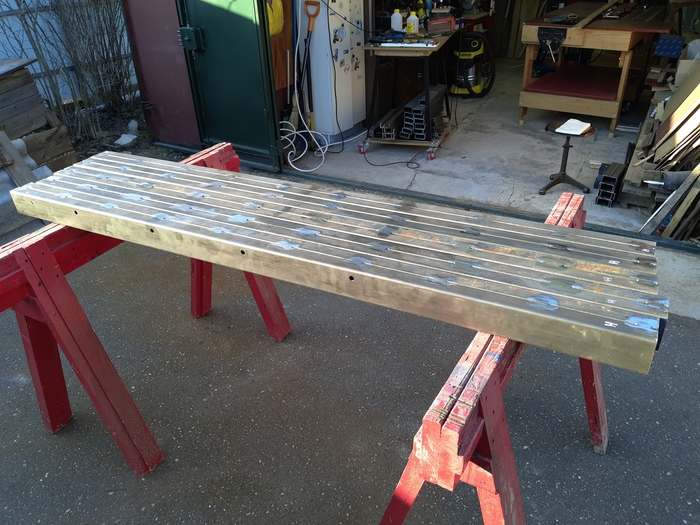

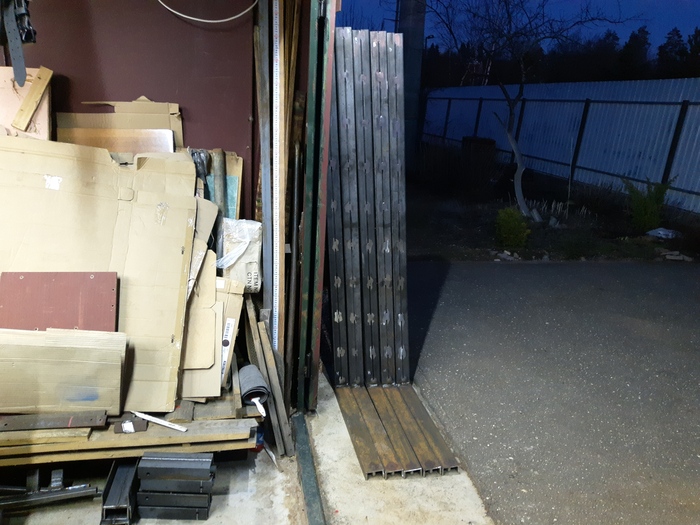

Стойки из труб 40х80, которые я сваривал попарно для большей жесткости, так как нагрузка на них придётся немалая.

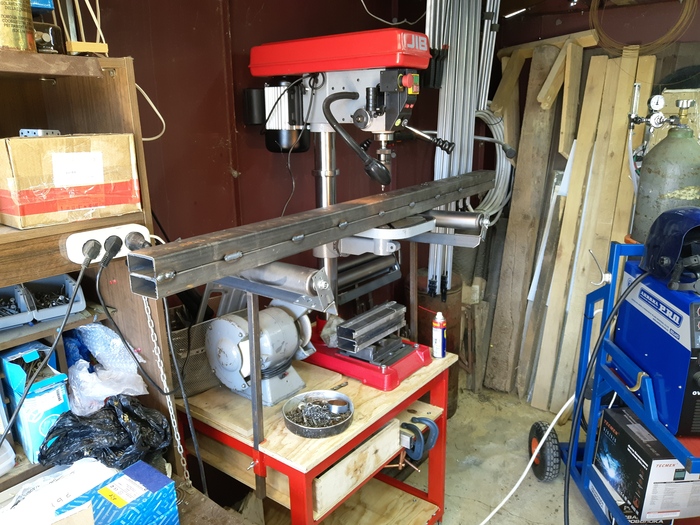

Отверстия для фиксации кронштейнов сверлил на станке. Так есть хоть какая-то надежда на соосность отверстий во всех трёх стенках. В качестве пальцев для этих отверстий решено было использовать болты.

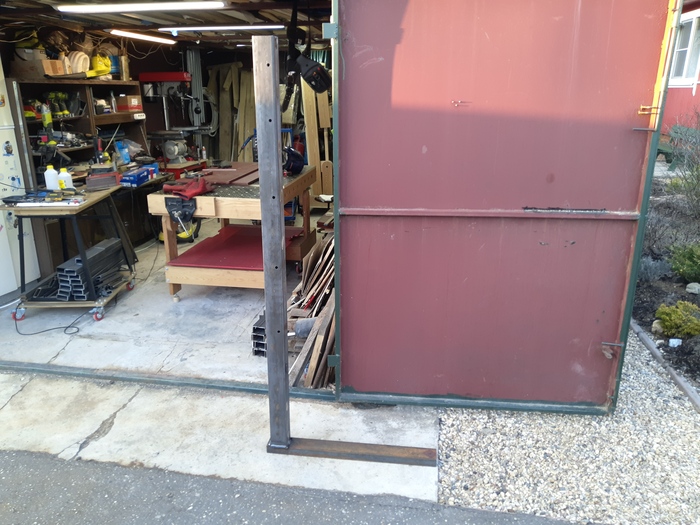

На нижнюю опору взял швеллер. В качестве гнёзд для регулируемых ножек приварил усиленные гайки. В качестве ножек будут мебельные болты с грибовидной головкой.

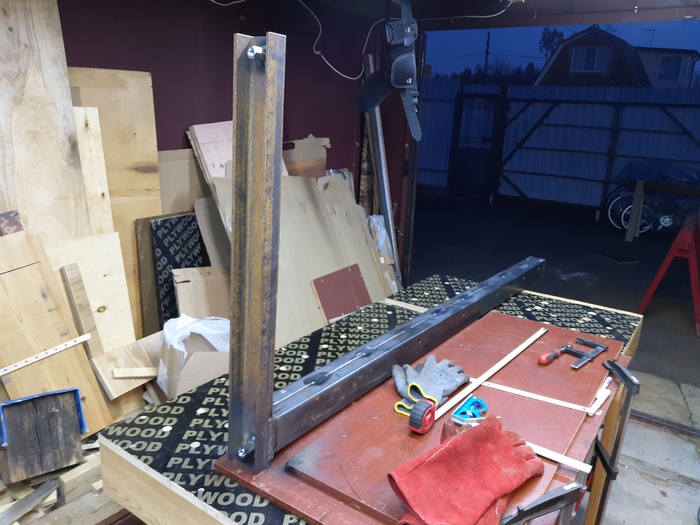

Кронштейны варил непосредственно на опоре для выдерживания угла в 90 градусов. П-образная в сечении деталь кронштейна варилась из двух пятидесятых уголков, один из которых немного обрезался вдоль для уменьшения ширины готовой детали.

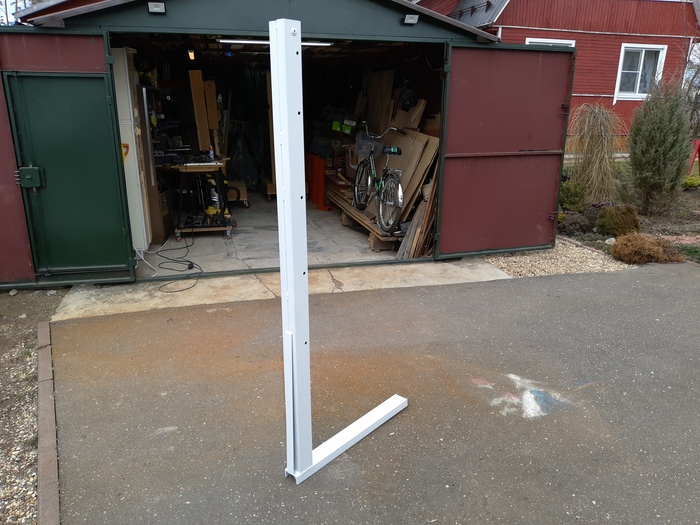

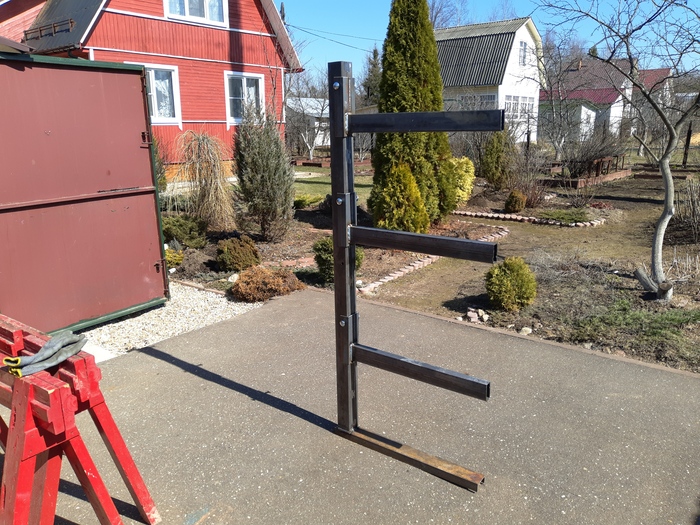

Примерка кронштейнов на стойку:

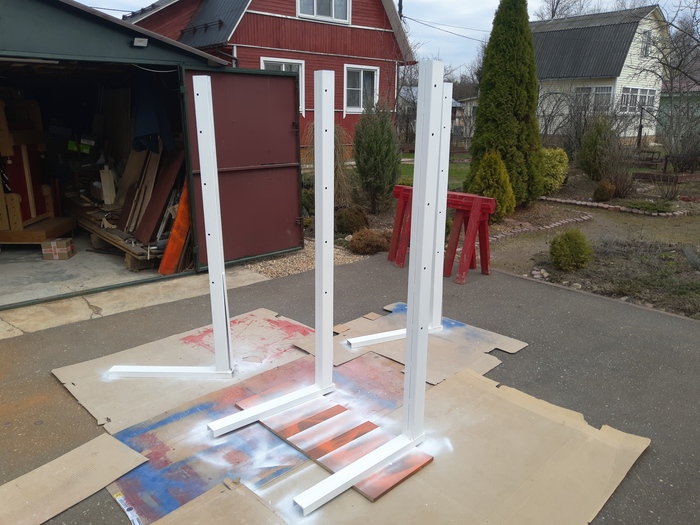

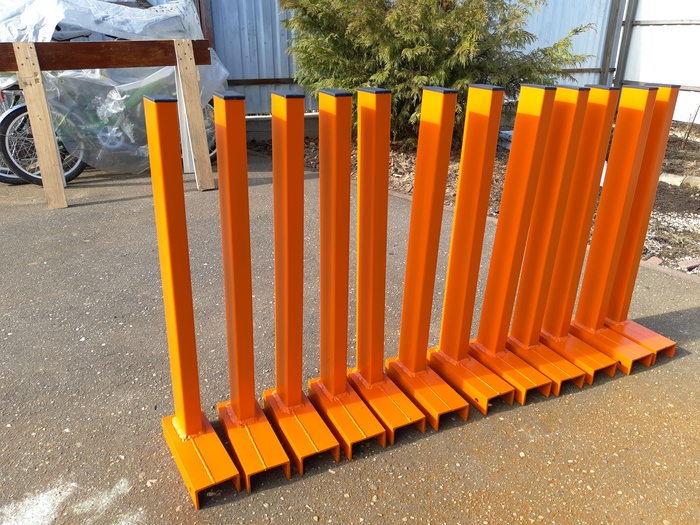

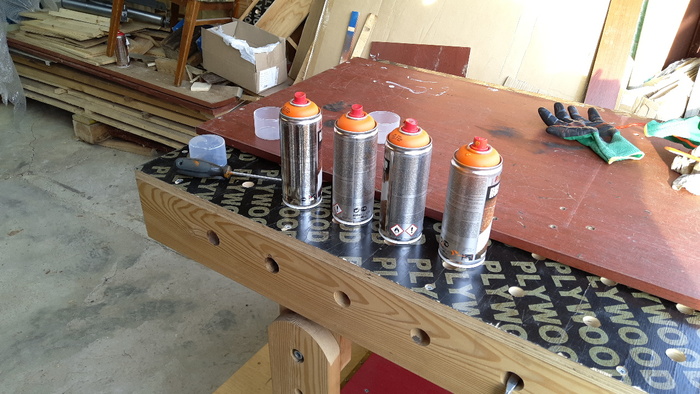

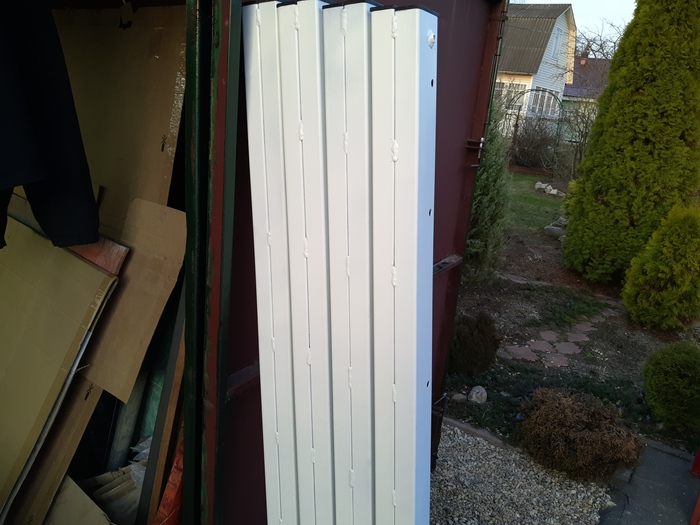

Красил из баллончиков в два слоя, дороговато конечно, зато быстро и аккуратно.

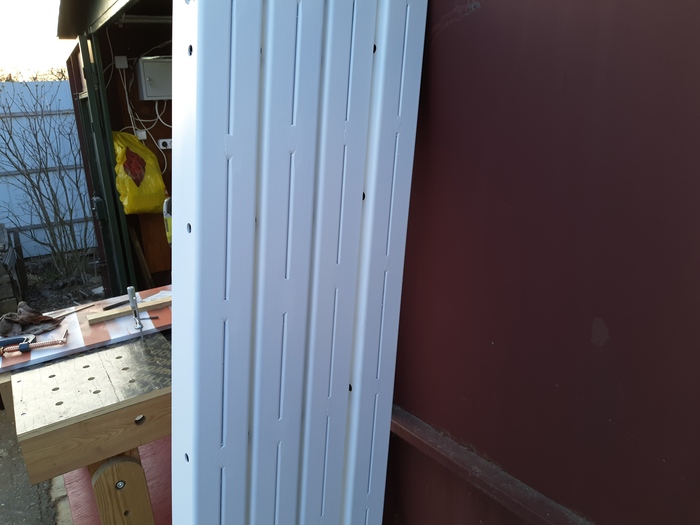

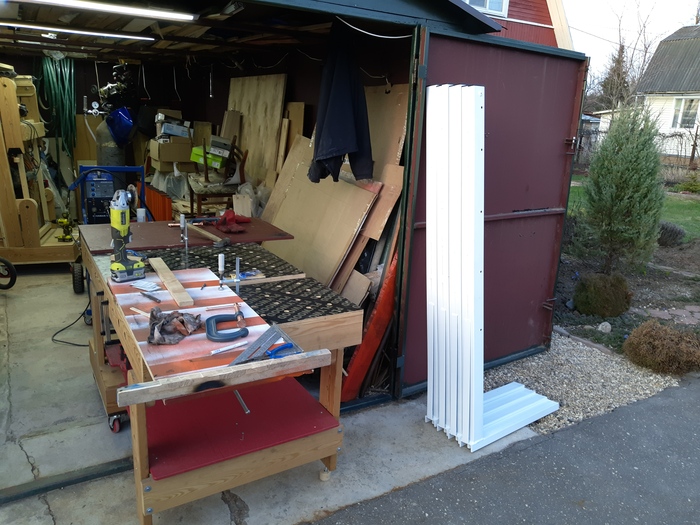

Сзади на стойках швы не зачищал, т.к. их не будет видно ни при каких раскладах. Сверху пластиковые заглушки. Справа видна приваренная гайка, это для крепления стойки к стенке гаража:

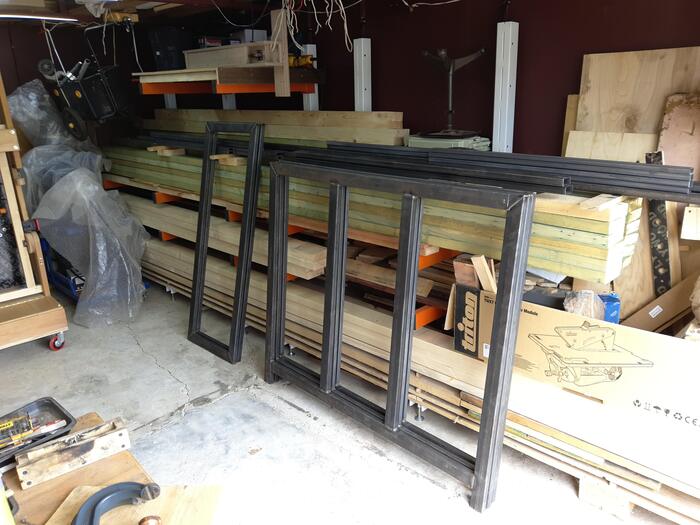

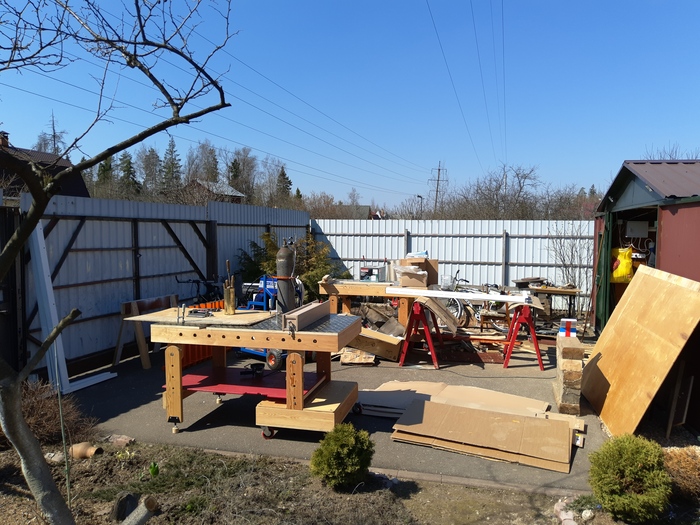

Для установки стеллажа пришлось вытащить из гаража значительную часть скарба. Как обычно, стоит это всё извлечь и становится неясно как оно умещалось внутрь.

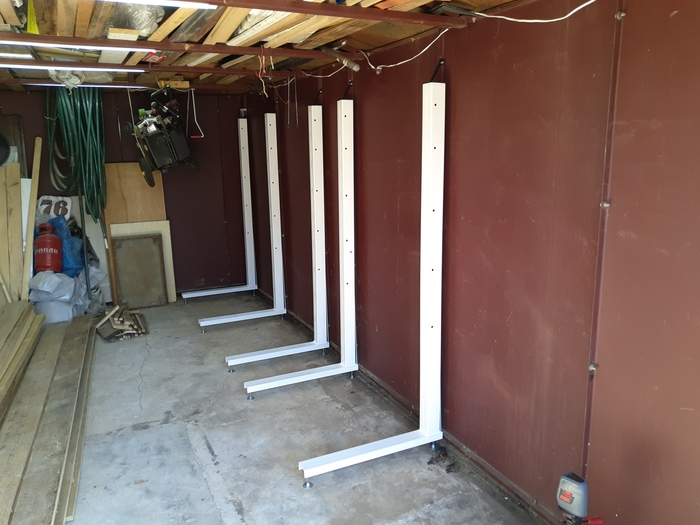

Всё это дело выставил по лазеру, сверху можно заметить крепления к стене. Они тоже самодельные, позволяют варьировать расстояние до стены, отдельно их к сожалению не отфотографировал. Стойки сделаны по числу сочленений стеновых панелей гаража - чтобы можно было прикрутить их к штатным местам крепления стеновых панелей. Расстояния между стойками - метр и пол метра. Под ножки подложил усиленные шайбы для увеличения площади опоры. Просто подложил, не приваривал.

Не стал делать стеллаж на всю стену, справа оставил место для хранения обрезков и листового материала. По задумке когда-нибудь под это дело появится стеллаж на колесах.

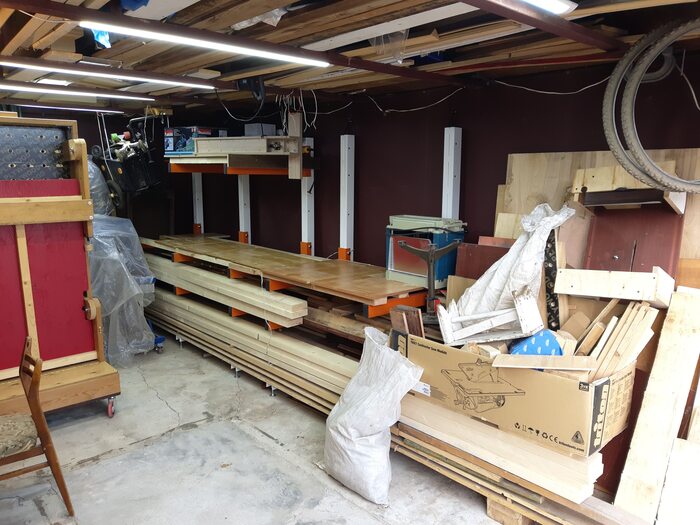

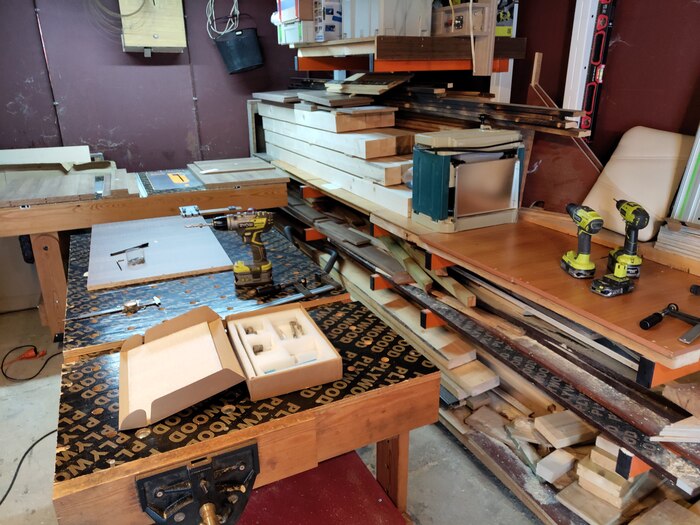

Вот так это выглядит в готовом виде (несколько фоток, снятых в разные периоды времени).

В целом жалею что не сварил еще пару кронштейнов, тогда сделал бы антресоль пошире, на данный момент она уже забита под завязку.  А в целом затея себя оправдала, уже не представляю как бы жил без этого помощника. Конструкция прочная и очень устойчивая, по полке можно спокойно ходить ногами. При необходимости гружу всем подряд, не задумываясь о весах. Денег сэкономил существенно, за давностью могу конечно ошибаться, но думаю затраты на материалы составили около десяти тысяч. Изготовление заняло дней пять-шесть чистого рабочего времени. Той весной у меня как раз случились небольшие каникулы в связи со сменой места работы, и я с удовольствием занимался этой работой.

За сим всё, надеюсь кому-нибудь эта информация пригодится.
